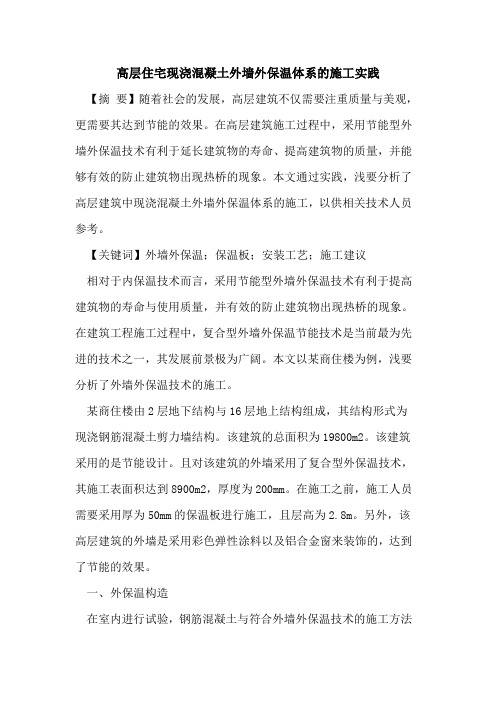

高层住宅现浇混凝土外墙外保温体系的施工实践【摘要】随着社会的发展，高层建筑不仅需要注重质量与美观，更需要其达到节能的效果。
在高层建筑施工过程中，采用节能型外墙外保温技术有利于延长建筑物的寿命、提高建筑物的质量，并能够有效的防止建筑物出现热桥的现象。
本文通过实践，浅要分析了高层建筑中现浇混凝土外墙外保温体系的施工，以供相关技术人员参考。
【关键词】外墙外保温；保温板；安装工艺；施工建议相对于内保温技术而言，采用节能型外墙外保温技术有利于提高建筑物的寿命与使用质量，并有效的防止建筑物出现热桥的现象。
在建筑工程施工过程中，复合型外墙外保温节能技术是当前最为先进的技术之一，其发展前景极为广阔。
本文以某商住楼为例，浅要分析了外墙外保温技术的施工。
某商住楼由2层地下结构与16层地上结构组成，其结构形式为现浇钢筋混凝土剪力墙结构。
该建筑的总面积为19800m2。
该建筑采用的是节能设计。
且对该建筑的外墙采用了复合型外保温技术，其施工表面积达到8900m2，厚度为200mm。
在施工之前，施工人员需要采用厚为50mm的保温板进行施工，且层高为2.8m。
另外，该高层建筑的外墙是采用彩色弹性涂料以及铝合金窗来装饰的，达到了节能的效果。
一、外保温构造在室内进行试验，钢筋混凝土与符合外墙外保温技术的施工方法主要分为三个步骤：1）需要在外墙钢筋骨架的外侧安装保温板；2）施工人员应该对外墙支撑模板，并浇筑混凝土，当施工人员拆除模板之后保证保温板与外墙相互粘结；3）在保温板表面进行抹灰处理，完成外墙的饰面施工。
二、保温板安装施工技术人员要熟悉设计图纸，领会设计意图，按图纸设计的保温板尺寸及结构尺寸，做好保温板现场加工、切割的下料单，由操作工人对保温板进行二次切割加工，切割保温板时，为保证拼缝严密，在切割处，要先用墨斗弹线，用断线钳切断保温板表面镀锌钢丝后，用手锯切割。
二次加工成型后的保温板要按规格堆放整齐。
1.保温板。
设计采用密度20kg/m3，厚度50mm的齿槽形单面钢丝网架聚苯保温板（聚苯乙烯泡沫塑料板为阻燃型防火材料）.规格为1.2m×2.8m，板的竖向侧边带有l0mm深企口槽。
一、编制依据1。
1、河南天佑住宅小区工程1＃、2#工程施工图纸1.2、河南天佑住宅小区工程1#、2＃工程施工组织设计1.3、建筑工程施工质量验收统一标准（ GB50300-2001 )1。
4、混凝土结构工程施工质量验收规范( GB50204—2002 )1.5、外墙外保温建筑构造（一）( 02J121-1 )1.6、河南省优质结构工程评审标准( DBJ41/T058-2004 )1.7外墙外保温工程技术规程JGJ144-2004二、工程概况2.1、工程简介河南天佑住宅小区1＃、2#楼工程位于郑州市金水路与商贸路交汇处南300米.本项目由2栋“－”排列25+1层住宅楼组成，地下一层用于自行车车库及设备用房，按设计做平战结合的人防地下室，一层用于商店、管理用房、住宅门厅等公用设施.该工程每栋建筑面积为28586。
70㎡,总建筑面积57173。
40 m2，地上25＋1层，地下1层.1层层高2。
80m,2～25层3。
00m，跃层3.00m。
1层高低差标高-0.60m。
屋顶标高77。
80m。
2。
2、墙体保温工程概况本工程外墙外保温采用50mm厚EPS外保温板。
按墙体基层不同分为腹丝穿透型钢丝网架聚苯板、腹丝非穿透型钢丝网架聚苯板外墙外保温系统，其中前者用于现浇钢筋混凝土墙体，后者用于填充墙砌体结构，外墙外保温建筑构造详见02J121—1D型及E 型.三、施工部署3.1、工程质量、管理和工期目标：3.1.1、工程质量目标：所有分部分项工程合格率100%。
质量标准省优（中州杯）。
3.1.2、工期目标：本工程计划于2007年5月1日开工,2008年10月31日竣工。
施工中各阶段施工时间严格按甲方要求的节点工期控制。
工程具体开工日期以监理工程师(雇主代表）所发出的开工指令为准,施工总天数不变.地下结构施工：2007年6月8日—2007年7月10日主体结构施工：2007年7月11日—2007年12月8日严格合同工期要求，在确保质量的前提下,争取提前.3.1。
EPS钢丝网架板现浇混凝土外墙外保温施工工法EPS钢丝网架板现浇混凝土外墙外保温施工工法一、前言EPS钢丝网架板现浇混凝土外墙外保温施工工法是一种常用于建筑外墙保温的新型工法。
该工法通过利用EPS钢丝网架板和混凝土进行现场施工，实现了墙体的隔热和外保温功能。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点EPS钢丝网架板现浇混凝土外墙外保温施工工法的主要特点包括：1. 现场施工：通过现场施工实现墙体保温，减少了材料运输和安装工序，提高了施工效率。
2. 抗裂性好：采用钢丝网架板增强混凝土的韧性和耐久性，使外墙具有较好的抗裂性能。
3. 保温效果好：EPS材料具有低导热系数和较好的保温性能，使建筑物具有良好的保温效果。
4. 构造简单：EPS钢丝网架板与混凝土相结合，构造简单可靠，施工难度较低。
5. 节能环保：EPS材料是一种无毒、无害、可回收再利用的环保材料，符合节能减排的要求。
三、适应范围EPS钢丝网架板现浇混凝土外墙外保温施工工法适用于各类建筑物的外墙保温，尤其适用于高层建筑和大跨度建筑。
四、工艺原理该工法通过采用EPS钢丝网架板和混凝土实现墙体外保温。
EPS钢丝网架板作为保温层的骨架，通过连接和连接件固定在墙体上。
然后在EPS钢丝网架板上进行现浇混凝土施工，形成一个整体的保温墙体结构。
EPS材料能够提供良好的保温性能，而混凝土能够增强墙体的力学性能和耐久性。
五、施工工艺 1. 基层处理：清理基层表面，确保其平整、牢固和无污染。
2. 安装钢丝网架板：根据设计要求，将钢丝网架板固定在基层上，并保证板与板之间的连接牢固。
3. 混凝土浇注：在钢丝网架板上进行混凝土现浇施工，确保混凝土均匀分布，保证墙体的整体性能。
4. 防水层施工：在混凝土养护完成后，施工防水层，确保外墙的防水性能。
六、劳动组织根据工程规模和施工周期，合理安排施工人员和工作队伍，确保施工任务的顺利进行。
外墙外保温施工方案(2)
在建筑施工中，外墙外保温是一项非常重要的工作，不仅可以提高建筑的保温
性能，还可以节约能源，降低能耗。
本文将介绍一种适用于外墙外保温的施工方案。
1. 材料准备
在进行外墙外保温施工之前，需要准备好以下材料：外墙保温板、胶粘剂、外
墙抹面砂浆、角线、外墙保温带等。
2. 施工步骤
步骤一：基层处理
首先要对外墙进行清洁、除锈等处理，确保外墙表面干燥平整，没有明显的凹凸。
步骤二：固定网格布
在外墙上固定网格布，用以增强外墙的抗裂能力。
步骤三：涂抹胶粘剂
在网格布上涂抹一层胶粘剂，用来粘贴外墙保温板。
步骤四：贴外墙保温板
将切割好的外墙保温板贴在涂抹了胶粘剂的网格布上，确保保温板与外墙之间
没有空隙。
步骤五：贴外墙保温带
在外墙保温板的接缝处贴上外墙保温带，防止热量散失。
步骤六：抹面砂浆
最后，用抹面砂浆抹平外墙保温板的表面，使其与周围墙体表面平整。
3. 施工注意事项
•施工过程中要注意操作的规范，确保施工质量。
•施工后要及时清理现场，保持施工环境整洁。
•在施工过程中要做好安全防护工作，确保施工人员的安全。
通过以上施工方案，外墙外保温工作可以更加顺利地进行，有效提升建筑的保温性能，实现节能减排的目标。
外墙外保温专项施工方案(1)一、前言外墙外保温是建筑工程中非常重要的一环，不仅可以提高建筑物的节能性能，还能有效延长建筑物的使用寿命。
本文将介绍外墙外保温的专项施工方案。
二、施工准备在开始外墙外保温施工之前，需要对施工现场进行准备工作。
首先要确保施工区域整洁干净，清除杂物和障碍物。
其次，要确保施工现场的安全，做好安全防护工作，保证施工人员的人身安全。
三、施工材料准备外墙外保温的常用施工材料包括保温板、粘结剂、抹面砂浆等。
在施工之前，要对这些材料进行检查，确保质量合格，符合施工要求。
四、施工步骤1. 基层处理首先要对外墙基层进行处理，包括清洁基层表面、修补破损部分等。
确保基层平整、稳固。
2. 粘结保温板将粘结剂均匀涂抹在基层表面，然后将保温板按照规定的要求粘贴在基层上。
保温板要求密实、整齐。
3. 抹面砂浆在保温板表面抹一层抹面砂浆，使其与保温板结合紧密。
抹面砂浆要均匀、光滑。
4. 防护层处理最后，在抹面砂浆干燥后，进行防护层处理，以保护外墙外保温系统。
可以选择涂料、贴面砖等材料作为防护层。
五、施工注意事项1.施工过程中要保持施工现场整洁，避免杂物影响施工质量。
2.施工人员要遵守操作规程，做好个人防护工作。
3.施工过程要注意施工质量，确保保温层的性能和外观质量。
4.施工完工后要做好施工记录和验收工作，确保施工质量符合要求。
六、结语外墙外保温施工是一项重要的工程，需要严格按照规范进行施工。
只有做好施工准备、选材合理、施工细致、质量把关等工作，才能保证外墙外保温系统的使用效果和使用寿命。
希望本文提供的外墙外保温专项施工方案能对相关工程工作者提供一定的参考和帮助。
复合保温外模板现浇混凝土保温系统施工工法一、前言复合保温外模板现浇混凝土保温系统施工工法是一种利用复合保温材料进行外墙保温的新型工法。
该工法相比传统的外墙保温工法具有更好的保温效果和施工便利性。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点复合保温外模板现浇混凝土保温系统施工工法具有以下特点：1. 保温效果好：采用复合保温材料作为保温层，具有良好的保温性能，可以大大降低建筑物的能耗。
2. 施工便利：采用现浇混凝土的施工方法，施工过程简单方便，可以适应不同形状和尺寸的建筑物。
3. 质量可控：工法采用全过程质量控制，通过严格控制施工过程和检测工艺，保证施工质量。
4. 适应性强：可以适用于各种建筑类型，如住宅、商业建筑、工业建筑等。
三、适应范围复合保温外模板现浇混凝土保温系统施工工法适用于各种建筑物的外墙保温，特别适用于需要保温效果好、施工周期短的项目。
四、工艺原理该工法的施工工艺原理是在外墙表面增加复合保温材料，然后进行现浇混凝土施工。
复合保温材料具有较好的保温性能，可以有效隔热，减少能耗。
同时，现浇混凝土施工可以将复合保温材料固定在外墙上，并且增加外墙的强度和稳定性。
五、施工工艺1. 准备工作：对外墙表面进行清洁，清除杂物和灰尘。
将复合保温材料预制成板材。
2. 定位和固定：通过放线确定保温板的位置，并采用特殊胶粘剂将保温板固定在外墙上。
3. 现浇混凝土：在保温板上搭设钢筋骨架，然后进行混凝土现浇施工，确保混凝土的均匀性和强度。
4. 表面处理：等混凝土完全硬化后，可以对外墙表面进行涂刷和装饰。
六、劳动组织施工过程中，需要组织包括施工队伍、监理队伍、安全队伍等人员，在施工过程中分工协作，确保施工的顺利进行。
七、机具设备该工法的机具设备包括吊车、搅拌机、施工机等。
吊车用于搬运材料和安装保温板，搅拌机用于混凝土的制备，施工机用于混凝土的施工。
现浇型外墙保温板施工工法一、现浇型外墙保温板施工方法简介整体浇筑体系外墙保温指导思想为，采用聚苯乙烯泡沫板作建筑物的外保温材料，与钢筋混凝土剪力墙同步施工，当混凝土浇筑完后，保温板与墙体有机的结合在一起，保温板表面抹聚合物抗裂砂浆耐碱玻纤网格布，外表面装饰外墙涂料的一种外墙保温体系。
其优点是施工简单、安全、省工、省力，并能进行冬季施工，同时造价低，有较好的经济和社会效益。
二、适用范围本保温施工体系主要用于高层现浇混凝土墙体，但只要设计合理，同样适用于一切结构形式的现浇混凝土墙体和外露构配件。
采用本体系时，外墙装修做法宜采用涂料。
三、施工准备3.1材料及工具3.1.1聚苯板：采用符合QB/T3807—1999阻燃型（ZR）聚苯板，板的一面带平行于短边的燕尾槽或矩形槽，厚度符合设计要求，表观密度18Kg/m3~20Kg/m3,标准板的一般宽度为1200，厚度60mm，高度同建筑物层高。
具体技术指标如下：聚苯乙烯泡沫塑料板技术指标项目表观密度（Kg/m3）压缩强度（Mpa）指标≥18≥0.1项目指标水蒸气透湿系数ng/Pa.m.≤4.5尺寸稳定性，%≤0.2第1页现浇型外墙保温施工工法抗拉强度（Mpa）断裂弯曲负荷，弯曲变形,mm导热系数,w/m.k≥0.1≥25≥20≤0.041吸水率，%(v/v)氧指数陈化时间d自然条件蒸汽,60℃≤4≥30≥42≥53.1.2聚苯板连接材料：115mm 长、Ф10膨胀螺栓，聚苯胶。
3.1.3抗裂层材料：普通硅酸盐水泥P.O42.5#，中砂（含泥量<3%、无杂质），聚合物抗裂砂浆，耐碱玻纤网格布，镀锌铁皮护角等。
耐碱玻纤网格布技术要求试验项目网孔中心距，mm单位面积质量,g/m2断裂应变,%耐碱断裂强力保留率（经纬向）,%耐碱断裂强力保留值，N/50mm含胶量,%抗碱玻纤网格布性能指标（标准网布）4—6≥160≤5≥50≥750≥203.1.4其他材料：聚苯颗粒保温砂浆、塑料滴水线条、弹性腻子等。
高层住宅现浇混凝土
外墙外保温体系的施工实践
[摘要] 介绍钢筋混凝土外墙采用挤塑聚乙烯泡沫塑料板进行外墙外保温施工技术
[关键词] 外墙外保温体系 保温板安装 外装饰
1、工程概况
蔚蓝之都家园工程，位于南京市汉中西路26号，该工程地下2层，地上两幢26层、一幢33层，框架剪力墙结构，占地面积13372m 2，建筑面积81335 m 2，抗震设防烈度为7度。
建筑节能设计采用挤塑聚乙烯泡沫塑料板外墙外保温系统，外保温表面积16458 m 2，外墙厚200mm ，保温板厚25mm ，层高 2.8m 。
外装饰面为铺贴95mm*95mm 面砖，铝合金窗采光。
2、外墙外保温体系
钢筋混凝土与挤塑聚乙烯泡沫塑料板外墙外保温做
法：在钢筋混凝土外墙刮糙面上用粘钉结合的方式安装
挤塑聚乙烯泡沫塑料板，以聚合物砂浆作保护层，以耐
碱玻纤网格布为增强层，以面砖作外墙饰面。
其构造见
图1。
钢筋混凝土外墙→1:3水泥砂浆，平整度为2m 靠
尺4mm →专用聚合物粘接砂浆→挤塑聚乙烯泡沫塑料板
→工程塑料膨胀钉加自攻螺丝→聚合物砂浆，耐碱玻纤
网格布增强→95mm*95mm 面砖。
3、保温板安装
3.1.保温板
设计采用25mm 厚的挤塑聚乙烯泡沫塑料保温板（挤塑聚乙烯泡沫塑料板为阻燃型防火材料），规格0.6 m *1.2m ，其最小抗压强度150Kpa ，导热系数0.0289W/m •K （导热系数的测试条件为90天后，25度的平均温度下）。
3.2. 保温板施工方法：
3.2.1.施工条件
（1）基层验收合格，门窗框已安装到位。
（2）施工现场环境温度和基层墙体表面温度在施工及施工后24h内不低于5℃，风力不大于5级。
（3）施工面应避免阳光直射。
在脚手架上搭设防晒布，遮挡墙面。
（4）刚做好的保温层遇到雨天要采取有效措施，防止雨水冲刷墙面。
（5）基层表面必须干净、坚固、无泥土和油污，无松动、空鼓现象。
3.2.2.施工工艺流程
基层外理→刷界面剂一道→配专用粘结砂浆、预粘板边翻包网格布→粘贴挤塑聚乙烯泡沫塑料板→钻孔及安装固定件→挤塑板打磨找平、清洁→刷界面剂一道→配、抹聚合物砂浆→埋贴网格布→抹聚合物砂浆、验收→填背衬、密封膏→配专用砂浆粘接剂→粘贴面砖→清理饰面层。
3.2.3.施工方法
（1）粘贴保温板
1）专用粘结剂的搅拌：集中配料，在空桶中按照1:5的重量加入清水和干混特用的粘结剂后，用电动搅拌器搅拌约5分钟，直至搅拌均匀、稠度适中。
配好的特用粘结剂静止5分钟后再搅拌即可使用，注意特用粘结剂应控制在1小时内用完。
2）粘贴保温板应从下往上沿水平方向铺贴，上下两层沿水平方向错开板缝。
3）用抹子在每块保温板（0.6m*1.2m）一侧面周边涂上宽约45mm，厚约8mm 的粘结剂，然后再在保温板同一侧中部均匀刮上8块直径约100mm、厚约8mm的粘结点，此粘结点必须布置均匀，每块保温板粘贴胶面积不少于30%。
4）涂好后即将保温板贴在墙面上，不得将抹好粘结剂的保温板搁置待用，以防止粘结剂结皮而失去粘结作用。
5）在粘贴保温板时应一边粘贴一边用2m靠尺进行轻敲压平，保证其平整度和粘结牢固。
板与板之间要错缝。
若因保温板不方正或裁切不直形成缝隙，应用保温板条塞入并打磨平。
6）在墙阴阳角处，应先排好尺寸，裁切保温板，使其粘贴时垂直交错，保证阴阳角处顺直且垂直。
转角排板及墙边角固定件布置见图2~3。
7）在粘贴窗框四周的阳角和外墙阳角时，应先弹出基准线，作为控制阳角上下垂直的依据。
8）保温板连接处不能存有粘结剂。
9）在门窗洞口处贴保温板应将保温板头用玻纤网格布和粘结剂将其包住，也只有在此时，才允许半边涂抹上粘结剂。
门窗洞口排板及附加网格布及布置见图4~5。
（2）机械锚固
保温板粘贴好8小时后，方可安装固定件。
固定件的塑料帽及钉头应与保温板面平齐或低于板面，不能凸在外面。
固定件数量随楼层高度而确定，具体布置见图6~8。
（3）打磨
保温板贴完后10小时，且待粘结剂达到一定强度时，用打磨机对保温板表面不平处进行打磨，打磨后应立即用刷子清理表面碎物及浮灰，然后刷界面剂，晾干后方
可进入下一道工序的施工。
（4）压埋耐碱玻纤网格布
1）在大面积铺网前，先将所有凹槽部分的粘结剂及玻纤网压埋完成，注意网格布应预留出与大面墙体的搭接余量。
2）大面粘贴玻纤网时，第一道先抹2mm左右厚的聚合物砂浆，压入网格布用力抹平，使网格布埋入聚合物砂浆中。
待砂浆凝固至表面不粘手时，开始抹第二遍面层砂浆，抹面厚度以盖住网格布为准。
保护层总厚度为3-4mm，7天后方可以进行外墙面砖的施工。
3）外墙阴、阳角处网格布及固定件安装见图9~10。
（5）补洞及修理
脚手架拆除后，应以与孔洞相同的基面墙体材料进行填补，并用1:3水泥砂浆抹平。
按孔洞的面积大小截取相同的保温板打磨边缘，使其严密封填于孔洞中，其施工方法同粘贴保温板。
注意板上网格布与周边的网格布搭接应超过60mm。
在外墙与檐口的交接处，及外墙与散水的交接处，均需设一道15mm的伸缩缝，内置一根直径20mm的发泡聚乙烯圆棒。
外部分两次勾填嵌缝膏，深度为缝宽的50-70%。
（6）注意事项
1）保温板必须与墙面粘贴牢固，无松动、虚粘现象。
并确保与基层粘贴面在30%以上。
2）装饰线条应放线准确，上下左右对称，如：门窗套等。
3）施工中注意预留足够长的网格布，并注意保护。
4）如该工程门窗框未安上，贴保温板至门窗洞口时，应预留150mm以上的尺寸空间，待门窗安好后再补贴门窗洞口处的保温板。
5）不得在保温板上放置易燃及溶剂性化学物品，不得在上面进行电焊作业。
6）对已施工完的保温墙面，不得随意开凿孔洞。
防止重物撞击墙体，防止门窗位移变形。
贯彻成品保护措施。
7）雨天禁止施工，待雨后墙面干燥，方可施工。
4、外装饰——面砖
面砖应选用重量小于35 kg/m2的非釉面陶土面砖。
面层砂浆上贴面砖时，面砖无需浸水，基墙无需湿润，将瓷砖粘结剂抹到墙上直接贴面砖。
5、施工管理及其质量保证
5.1.质量保证措施
5.1.1.我公司派施工技术人员进行现场培训指导，未经我公司培训的施工人员不可以进行本工程外墙外保温的施工。
5.1.2.我方在业主、监理的配合、监督下，严格按照外墙外保温施工方案施工。
5.1.3.如遇方案变更，须经我方、业主和监理共同认可方能生效。
5.1.4.严格执行隐蔽工程验收制度，详细记录施工记录。
5.2.劳动力组织安排
5.2.1.根据经验，一般每人每天完成成品（大小工均计）工作量7-8m2，本工程外保温面积约17000 m2，我公司计划使用45天完成。
实际劳动力安排按楼层墙面抹灰完成并干燥验收合格后逐次进场施工。
5.2.2.施工人员组织划分及工作安排
对每个工作面，施工人员在贴板及抹灰时，一般以两人一小组为宜。
所占工作面为不含门窗8-10m，含门窗5-6m，视具体情况而定，设2人小组专门从事钻眼及固定件安装工作。
界面剂及聚合物砂浆由专人搅拌及运送。
6、总结和体会
目前，我国外墙外保温技术正在迅速发展，已出现了多种外墙外保温体系。
这些采用不同材料，不同做法体系间的竞争，有利于推进我国节能工作的持续发展。
只要我们在施工中运用先进的管理方法和切实可行的施工措施，不断总结、更新，就可以改进我们的施工技术，提高建筑工程质量。
本工程采用粘钉结合的固定方法使保温板与基层连接可靠，结合紧密，不会脱落。
加上良好的界面处理和抹灰工艺，使外饰面层与保温板粘接良好，无大面积空鼓、开裂现象。
本工程采用小流水段作业，保温板安装不影响工期，且有可靠的防护措施，施工安全。
建筑挤塑聚苯乙烯泡沫塑料板外保温是技术上公认的合理形式，与内保温相比具有延长建筑物寿命，消除结露避免局部“热桥”现象等优点。
且技术先进、施工简单、工效高、工期短，非常适用于高层有保温隔热、隔声要求的现浇剪力墙结构的外墙保温施工。
上述一些做法对同类外墙保温施工具有参考价值。
