2010年电拖复习资料

电力拖动重要知识点一、填空：1．工作在额定电压交流 1200 V及以下或直流 1500 V及以下的电器称为低压电器。

2．按用途和所控制的对象不同，低压电器可分为低压配电电器和低压控制电器。

3．开启式负荷开关必须垂直安装在控制屏或开关板上，且合闸状态时手柄应朝上，不允许倒装或平装，以防发生误合闸事故。

4. 组合开关的通断能力较低，不能用来分断故障电流。

用于控制异步电动机的正反转时，必须在电动机完全停止转动后才能反向启动。

5．熔断器是低压配电网络和电力拖动系统中用作短路保护的电器，使用时串联在被保护的电路中。

6．熔断器作隔离目的使用时，应安装在控制开关的进线端，而作短路保护使用时，应接在控制开关的出线端。

7．行程开关与按钮的区别在于：行程开关不是靠手指的按压而是利用生产机械运动部件的碰压而使触头动作，从而将机械信号转变为电信号，用以控制机械动作或用作程序控制。

8．主令控制器主要根据使用环境、所需控制的电路数、触头闭合顺序等进行选用。

9. 常用的CJO、CJ10等系列的交流接触器在 0.85-1.05 倍的额定电压下，能保证可靠吸合。

10．交流接触器触头的常见故障有触头过热、触头磨损和触头熔焊。

11．热继电器自动复位的时间一般要求不大于 5 min，手动复位时间不大于 2 min。

12. 空气阻尼式时间继电器又称为气囊式时间继电器，根据其触头的延时特点，可分为通电延时动作型和断电延时复位型两种。

13．中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器，其输入信号是线圈的通电和断电，输出信号是触头的动作。

14．凸轮控制器停止使用时，应将手柄准确地停在零位。

15．频敏变阻器是利用铁磁材料的损耗随频率变化而变化的性质来自动改变等效阻抗值。

16．低压断路器集控制和多种保护功能于一体，在正常情况下可用于不频繁地接通和断开电路以及控制电动机的运行。

当电路中发生短路、过载和失压欠压等故障时，能自动切断故障电路，保护线路和电气设备。

《电力拖动》复习资料填空题:三相电的正序排列依次是U、V、W，对应的三相电电线颜色分别为黄色、绿色、红色，中性线或零线为蓝色，地线为多色（一般双色相间）。

一种旋转式机器,它将电能转变为机械能,它主要包括一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子,其导线中有电流通过并受磁场的作用而使转动,这些机器中有些类型可作电动机用,也可作发电机用。

是把电能转换成机械能的设备，它是利用通电线圈在磁场中受力转动的现象制成，分布于各个用户处，电动机按使用电源不同分为直流电动机和交流电动机，电力系统中的电动机大部分是交流电机，可以是同步电机或者是异步电机（电机定子磁场转速与转子旋转转速不保持同步速）。

电动机主要由定子与转子组成。

通电导线在磁场中受力运动的方向跟电流方向和磁感线（磁场方向）方向有关。

电动机工作原理是磁场对电流受力的作用，使电动机转动。

电动机的组成及各个部分的作用：●电动机主要由定子和转子组成●电动机的静止部分称为定子，它的主要作用是产生磁场和作电机的机械支撑，主要由主磁极、换向极、机座、端盖、轴承和电刷装置等组成。

●电动机的转动部分称为转子，它的主要作用是产生电磁转矩和感应电动势，主要由电枢铁芯、电枢绕组、换向器、转轴和风扇组成。

转子上用来感应电动势，以实现能量转化的部分（电枢铁芯和电枢绕组）称为电枢。

在电网设备中，电路的短路一般可分为三相短路、两相短路和对地短路三种。

低压电器通常是指额定电压待级在交流1200V及以下，直流1500V及以下电路中的电器。

低压电器的分类：P1—2●按用途分类：控制电器，主要用于电气传动系统中配电电器，主要用于低压配电系统中●按应用场合分类●按操作方式分类●按功能分类●按低压电器型号分类列举出我们常用的低压电器。

如：组合开关QS、熔断器FU、接触器KM、热继电器FR、按钮SB、转换开关/空气开关SA，行程/限位开关SQ、刀开关HK、时间继电器KT、中间/电流继电器KA、电压继电器KV、断路器QF、速度继电器KS、信号/指示灯HL。

2010电工实操考试复习资料完整版<i>很好很强大</i>2010电工证实操考试复习资料分数比例:一、低压电气（30分）二、电工仪表（30分）三、安全知识（20分）四、画图（5分）五、人工救护（15分）【低压电器分类】1）用途：便于实现远距离自动控制；作用：具有失压he欠压保护作用（触头：常开五对，常闭二对，最大能承受10A电流）2）中间继电器用途：用在控制电路中，增加辅助触头（最大能承受3）热继电器：作用：具有过载保护作用*红色按钮作用？（用于复位）**白色旋钮作用？（用于调整电流大小4）熔断器：分类：1.、螺旋式熔断器（接线：低进高出）2、插式熔断器（一定要竖着安装不能横着装）作用：具有短路保护作用5）闸刀开关/ 无力切断短路电流刀开关断流能力有限，单独使用时不宜用于大容量的线路，胶盖刀开关只能用来控制以下的三相电动机作用：具有过载保护作用*红色按钮作用？（用于复位）**白色旋钮作用？（用于调整电流大小分类：1.、螺旋式熔断器（接线：低进高出）2、插式熔断器（一定要竖着安装不能横着装）作用：无力切断短路电流刀开关断流能力有限，单独使用时不宜用于大容量的线路，胶盖刀开关只能用来控制6）空气开关：7）漏电保护开关：P124<i>很好很强大</i>8）电流互感器：P300作用：【电流，以便于各种测量仪表和继电保护装置使用。

9）变压器：作用：1、电压变换2、阻抗变换3、电路阻*10）控制按钮：（用来传递某种控制信息量）11）行程开关：（控制生产机械的方向行程距离）12）双联开关：实现两地控制13）电能表：（进线：1（L）-3(N)进2-4出）【三表的使用】1) 钳表：：测电压（使用配套的表笔）；测电流2) 兆欧表：：使用前需试表：！12、测相―地之间的绝缘（黑表笔接电动机的外壳；红表笔接每相，三次完成）3）万能表：【安全知识四必背】一、电动机外壳为什么需要进行接地保护？答：接地保护是将电气设备的金属外壳与接地体连接所谓接地保护，就是将电气设备在故障情况下可能出现危险对地电压的金属部分（如外壳等）用导线与大地做电气连接。

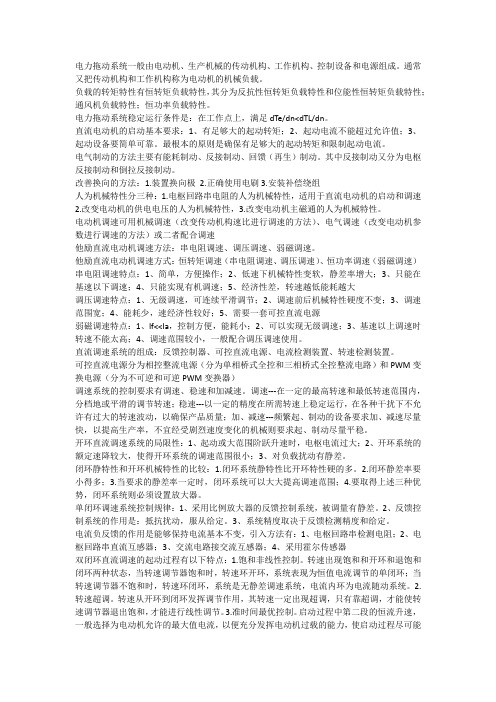

电力拖动系统一般由电动机、生产机械的传动机构、工作机构、控制设备和电源组成。

通常又把传动机构和工作机构称为电动机的机械负载。

负载的转矩特性有恒转矩负载特性，其分为反抗性恒转矩负载特性和位能性恒转矩负载特性；通风机负载特性；恒功率负载特性。

电力拖动系统稳定运行条件是：在工作点上，满足dTe/dn<dTL/dn。

直流电动机的启动基本要求：1、有足够大的起动转矩；2、起动电流不能超过允许值；3、起动设备要简单可靠。

最根本的原则是确保有足够大的起动转矩和限制起动电流。

电气制动的方法主要有能耗制动、反接制动、回馈（再生）制动。

其中反接制动又分为电枢反接制动和倒拉反接制动。

改善换向的方法：1.装置换向极2.正确使用电刷3.安装补偿绕组人为机械特性分三种：1.电枢回路串电阻的人为机械特性，适用于直流电动机的启动和调速2.改变电动机的供电电压的人为机械特性，3.改变电动机主磁通的人为机械特性。

电动机调速可用机械调速（改变传动机构速比进行调速的方法）、电气调速（改变电动机参数进行调速的方法）或二者配合调速他励直流电动机调速方法：串电阻调速、调压调速、弱磁调速。

他励直流电动机调速方式：恒转矩调速（串电阻调速、调压调速）、恒功率调速（弱磁调速）串电阻调速特点：1、简单，方便操作；2、低速下机械特性变软，静差率增大；3、只能在基速以下调速；4、只能实现有机调速；5、经济性差，转速越低能耗越大调压调速特点：1、无级调速，可连续平滑调节；2、调速前后机械特性硬度不变；3、调速范围宽；4、能耗少，速经济性较好；5、需要一套可控直流电源弱磁调速特点：1、If<<Ia，控制方便，能耗小；2、可以实现无级调速；3、基速以上调速时转速不能太高；4、调速范围较小，一般配合调压调速使用。

直流调速系统的组成：反馈控制器、可控直流电源、电流检测装置、转速检测装置。

可控直流电源分为相控整流电源（分为单相桥式全控和三相桥式全控整流电路）和PWM变换电源（分为不可逆和可逆PWM变换器）调速系统的控制要求有调速、稳速和加减速。

《电机与拖动基础》综合复习资料一、选择题1.如果变压器的铁心绝缘损坏，变压器的铁耗将：（A）A 增加B 不变C 降低2.变压器的 [D]可以求得变压器的阻抗电压。

A．空载试验B．耐压试验C．功率因数测量D．短路试验3.变压器铭牌上的额定容量是指：[ D ]A．有功功率B．最大功率C．无功损耗D．视在功率4.直流并励电动机起动时，电枢回路的起动电阻阻值应置于（ D ）A．零的位置B．中间位置C．接近于零的位置D．最大位置5.同步电机中参数Xq″表示为（ C ）A．交轴同步电抗B．交轴暂态电抗C．交轴次暂态电抗D．交轴漏抗的情况下，若逐渐减小励磁电流，则电6.并联于大电网上的同步发电机，当运行于cos=1枢电流是（ A ）A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大7.三相同步发电机在与电网并联时，必须满足一些条件，但首先必须绝对满足的条件是（ A ）A．相序相同B．电压相等C．频率相等D．励磁方式相同8.三相异步电动机电磁转矩的大小正比于（ A ）A．电磁功率B．输出功率C．输入功率D．转子铜耗9.异步电动机的功率因数（ B ）A．总是超前的B．总是滞后的C．负载大时超前，负载小时滞后D．负载小时超前，负载大时滞后10.一台绕线式异步电动机，若增加转子回路电阻，而负载转矩不变时，转速将（ B ）A．增大B．减小C．不变D．不能稳定11.三相异步电动机对应最大转矩的转差率Sm（ A ）A．与转子电阻有关B．与电源电压有关C．与负载大小有关D．与极对数有关12.三相异步电动机最大转矩（ A ）A．与转子电阻无关B．与电源电压无关C．与电源频率无关D．与短路电抗无关13.三相异步电动机，定子通入频率为f l的电流，转差率为s时，其转子电势频率f2为（ D ）A．f2=f1B．f2=0C．f2=∞D．f2=sf114.交流绕组一个整距线圈磁势的空间分布为（ A ）A．短形波B．尖顶波C．梯形波D．正弦波15.变压器的一次侧匝数增加10％，其它条件不变，则变压器的主磁通（）A．不变B．增大C．减小D．近似不变16.变压器短路试验时的损耗（ D ）A．全部为铜耗B．主要为铜耗C．全部为铁耗D．主要为铁耗，铜耗可以忽略。

电机与电力拖动复习材料一、填空题1．电动机按其功能可分为动力电动机和控制电动机。

2．电动机按用电类型可分为交流电动机和直流电动机。

3．电动机按其转速与电网电源频率之间的关系可分为同步电动机和异步电动机。

4．电动机的工作原理是建立在电磁感应定律通电导体在磁场中受电动力定律、电路定律和电磁力定律等基础上的。

5．产生旋转磁场的必要条件是在三相对称绕组中通入对称三相交流电。

6．电动机的转动方向与旋转磁场的转动方向相同，它由通入三相定子绕组的交流电流的相序决定。

7．电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的磁滞和涡流损耗。

8．工作制是指三相电动机的运转状态，即允许连续使用的时间，分为连续、短时和周期断续三种。

9．三相电动机定子绕组的连接方法有星形和三角形两种。

10．根据获得启动转矩的方法不同，电动机的结构也存在较大差异，主要分为笼型电动机和绕线式电动机两大类。

11．三相异步电动机固有机械特性是在额定电压、额定频率、按规定方法接线条件下的特性。

12．固有机械特性曲线上的四个特殊点是额定点、理想空载点、启动点、临界点。

13．常用的人为机械特性曲线是转子串电阻和降低定子电压。

14．常用的降压启动方法有定子串电阻、星形-三角形降压、自耦降压等。

15．降压启动在启动电流减小的同时启动转矩也减小了。

16．绕线式异步电动机启动方法有转子串电阻和转子串频敏变阻器两种，其中控制简单的是转子串频敏变阻器方法。

17．能耗制动实现时应断开定子的三相电源电源，在定子两相上加上直流电源，同时串电阻。

18．电源两相反接反接制动的制动能源来自于电源和转子转动的动能，其制动力较能耗制动更大。

19．最常见的出现回馈制动的情况是限速下放重物和降低电压调速。

20．变极调速的调速范围大，调速的平滑性差，最突出的优点是低速时转矩大，所以常被用于重载启动。

21．变频调速的优点有调速范围宽、静差率小，稳定性好、平滑性好，能实现无级调速、可适应各种负载、效率较高。

《电机与电力拖动》复习提纲一、填空题1．刀开关是一种结构简单，应用广泛的低压电器，常用的有开启式负荷开关、封闭式负荷开关和组合开关。

2.断路器又称自动空气开关，可以实现短路保护、过载保护和欠压保护3.熔断器主要在低压配电和电力拖动系统中作为短路保护。

4.接触器是一种电气行业通用的电磁式电器，主要用来频繁的接通或断开交流主电路，并可实现远距离控制。

5.热继电器是一种利用电流的热效应来切换电路的保护电路，它主要在电路中用作电动机的过载保护。

6．熔断器主要由熔体、熔管和熔座三大部分构成。

7.时间继电器按照延时的方式可以分为通电延时型和断电延时型两种。

8.按钮是一种手动操作的指令电器，在控制电路电路中发出“指令”，控制接触器、继电器等电器。

9．低压电器按照用途分，可以划分为_低压配电电器和低压控制电器；按照动作方式分，可以划分为自动切换电器和非自动切换电器；按照触点类型分，可以划分为_有触点_电器和_无触点电器；10．根据工用状态指示和工作情况要求选择按钮颜色和带指示灯按钮颜色，紧急停止按钮选用红色。

11．一般情况下，热继电器整定电流为被保护电动机额定电流的 0.95 ～1.05倍。

12．热继电器的三相热元件应分别串接在电动机的三相主电路中，常闭触头串接在控制电路的接触器线圈回路中。

13．交流接触器电磁系统主要由线圈、静铁芯、动铁芯三部分组成。

14．电磁系统的主要作用是利用线圈的通电或断电，使动铁芯和静铁芯释放，从而带动触头与静触头闭合或分断，实现电路接通或断开。

15．交流接触器的静铁芯和动铁芯一般用E形硅钢片叠压铆成，其目的是减少工作时交磁场在铁芯中产生的涡流，避免铁芯过热。

16．为了减少接触器吸合时产生的振动和噪声，在静铁芯上装有一个铜短路环。

17．点动控制主要应用于设备的快速移动和校正装置，由于它是短时断续工作，因而不需要过载保护。

18．电路图一般分电源电路、主电路、控制电路三部分绘制。

19．接触器选用时，主触点的额定工作电流应大于或_等于负载电路的电流，吸引线圈的额定电压应与控制回路_电压相等_。

电力拖动考试复习资料电力拖动考试复习资料电力拖动是现代工业自动化生产中不可或缺的技术，掌握电力拖动技术的知识和技能对于从事这一领域的人士至关重要。

为了能够通过电力拖动相关的考试，准备一份完备的复习资料是必不可少的。

本文将介绍一些在电力拖动考试复习中必备的资料，希望能够对广大考生有所帮助。

1.电力拖动基础知识教程电力拖动基础知识教程是学习电力拖动技术的入门教材，该教程包含了电力拖动的基本原理、电机、变频器、运动控制等方面的知识。

在复习电力拖动时，考生可以通过详细阅读该教程，对电力拖动的基本理论和操作技能有一个深入的了解，为考试的深入复习打下坚实的基础。

该教材的选用可以根据考生的实际情况进行选择，比如针对初学者的入门级电力拖动教材和面向考试的复习资料等。

2.电力拖动技术实验教材电力拖动技术实验教材是为了让学生更好地理解电力拖动原理和操作实现而准备的教材。

该教材包括许多电力拖动方面的实验案例，比如电机启动and制动控制实验、变频器控制实验、运动控制实验等等。

学生可以通过这些实验案例去实际操作电力拖动设备，了解电力拖动系统的工作过程和参数。

在考试复习中，可以参考电力拖动技术实验教材进行实际操作和练习，巩固自己的操作技能和理论知识。

3.电力拖动问题集和答案库电力拖动问题集和答案库是电力拖动考试复习中不可或缺的资料。

针对每个考试科目，考生可以阅读相应的问题集和答案库，对于重点难点问题进行深入理解。

考虑到不同地区或不同考试机构的电力拖动考试问题不尽相同，可以针对实际考试题库进行选择相应的问题集和答案库。

考试前要有充足的时间进行练习和模拟测试，以便更好地适应真实考试的环境和难度。

4.复试模拟测试题和解析对于考生来说，最好的考试准备是模拟考试。

在考试复习阶段，考生可以充分准备复试模拟测试，并根据测试结果和人社部门设定的考试标准进行分析和纠错。

常见的模拟测试题包括单选题、多选题、和问答题等种类。

对于每道题目，复试模拟测试题和解析还提供了详细的题目解析和考点讲解，这可以帮助考生理解考题的提问方式和答案选项，进而从中获取到宝贵的知识和经验。

电机与拖动基础复习题第一章直流电机一、单项选择题1.直流电动机的电刷的功用是(B)。

a.清除污垢b.引入直流电压、电流c.引出直流电压、电流d.引出交流电压2.发电机的用途是将(A)转换为(B)，电动机的用途是将(B)转换为(A)。

a.机械能b.电能3.直流电动机的机械特性是指电动机(C)与(E)的关系。

a.转差率Sb.主磁通φc.电机转速nd.电枢电流Iae.电磁转矩Tem4.直流电动机的铁损是指电枢铁心的(D)损耗和(C)损耗。

a.电枢绕组b.摩擦损耗c.涡流d.磁滞e.电压损耗f.杂散损耗5.直流发电机的理论基础是(C)定律。

a.基尔霍夫b.全电流c.电磁感应d.欧姆6.直流电机作发电机运行时才(C )a. E a<U，T em与n方向相反b. E a<U，T em与n方向相同c. E a>U，T em与n方向相反d. E a>U，T em与n方向相同7. 直流电机由主磁通感应的电动势存在于( B )a. 励磁绕组b. 电枢绕组c. 换向极绕组d. 励磁绕组和换向极绕组8．要改变并励直流电动机的转向，可以(C)a．增大励磁b．改变电源极性c．改接励磁绕组与电枢的联接d．减小励磁9.直流并励电动机起动时，起动电阻应置于( C)a.零位置b.中间位置c.最大位置d.任意位置10.直流电动机的额定功率是指直流电动机在额定运行时，其轴上(B)a.输入的机械功率b.输出的机械功率c.输入的电磁功率d.输出的电磁功率11.直流发电机电枢导体中的电流是(C)a.直流b.脉动直流c.交流d.无法确定12．并励直流发电机是指：(A)a. 励磁绕组和电枢绕组并联b.励磁绕组和换向极绕组并联c.换向极绕组和电枢绕组并联d.励磁绕组和起动电阻并联13. 和交流电机相比，直流电机的优点是：(B)：a.直流电机的结构比交流电机简单b.直流电机便于调速c.直流电机维护比交流电机简单d.直流电机的输出功率比交流电机大14．直流发电机的电刷装置的作用是(C)a. 将励磁电源引出励磁绕组b.将励磁电源送入电枢绕组c. 整流并将电枢绕组的感应电势引出d.以上均不对 16．直流发电机的工作原理基于(B )a.基尔霍夫定律b.电磁感应定律c.电磁力定律d.欧姆定律 17.左手定则用于判定(C )a.正在做切割磁力线运动的导体产生感应电势的方向b. 通电线圈的磁力线方向c. 处在磁场中的载流导体受力方向d.以上三点都不是 二、判断题1.直流电动机的换向极的作用是为了改变电动机的旋转方向.(X )2.直流发电机和交流发电机都是将机械能转换为电能的装置.( √ )3.直流电动机机械特性的斜率与电枢电阻成正比，电枢电阻大，其机械特性的斜率也大，机械特性就软。
