低压智能化管理的应用摘要：介绍、分析了微机电动机监控装置及智能监测装置的特点及功能，对了常规配电系统和低压智能化管理配电系统进行了比较。
关键词：低压智能化管理系统；功能特点；性价比abstract: this paper analyzes the characteristics and functions of digital motor control device and intelligent monitoring device, to compare to the conventional power distribution system and low voltage intelligent management of distribution system.key words: low voltage intelligent management system; function; cost中图分类号：tu2随着我国经济的迅速发展，石油化工领域生产规模的不断扩大，电气自动化水平不断提高，低压电气设备数量越来越庞大，电力系统实现运行、控制和管理综合自动化已势在必行。
当低压供、配电回路出现故障，如何以最快速度判断故障的性质及解决问题的方法，装置检修时是否对所有电动机解体检查，利用好中压后台监控系统双套微机，从而实现全厂电气系统自动化控制和管理等，因此低压智能化管理问题越来越受到电气专业技术人员的重视。
就低压智能化管理的选择以及性能与价格的比较显得尤为重要。
世界许多大公司如法国的施奈德、德国的西门子、abb公司等纷纷推出了自己的智能化电器监控、保护和信息网络系统，其中不少已经是现场总线型的产品。
20世纪90年代以来，自动化领域发生了一次具有深远影响的重大变革。
现场总线技术的诞生引发了传统的工业自动化仪表与控制系统的革命。
基于现场总线技术的工业过程智能自动化仪表和开放的自动化系统引起了广泛的注意和高度的重视，已成为国内外自动化技术发展的一个热点。
高压低压配电柜的智能化与自动化控制配电柜是电力系统中不可或缺的一环，它负责对电能进行配送和保护。
随着科技的进步和电力需求的增长，现代配电柜逐渐实现了智能化与自动化控制。
本文将探讨高压低压配电柜的智能化与自动化控制的发展和应用。
一、智能化控制技术的应用随着科技的不断发展，智能化控制技术在高压低压配电柜中得到了广泛的应用。
传感器、通信技术和计算机技术的结合，使得配电柜能够更加智能地进行操作和控制。
智能化控制技术可以实时监测电网状态、故障信息和负荷情况，通过数据分析和处理，提供及时的反馈和决策支持，从而实现对配电系统的安全、稳定和高效运行。
1. 故障监测与诊断智能化配电柜可以通过传感器实时监测电力系统中的各种故障信息，如过载、短路和接地故障等。
通过对故障信息的分析和处理，可以准确地定位故障点，并及时采取相应的措施进行修复。
同时，智能化配电柜还具备自动诊断功能，能够根据故障特征和历史数据进行分析，提供故障预警和诊断建议，为维修人员提供参考和指导。
2. 负荷管理与优化智能化配电柜可以实时监测电网的负荷情况，通过数据分析和计算，提供负荷优化方案。
通过合理调配电力资源，可以避免电网过载和供电不足的问题，提高电力的利用率和供电质量。
智能化配电柜还可以根据电网负荷的变化，自动调节电力的分配和供应，提供稳定可靠的电力供应，并保障重要设备的正常运行。
3. 远程监控与控制智能化配电柜具备远程监控和控制功能，通过通信技术和互联网技术，可以实现对配电系统的远程监测和操作。
维护人员可以通过电脑、手机等终端设备，随时随地监控和控制配电柜的运行状态，及时处理故障和异常情况，提高故障处理效率和工作效益。
远程监控还可以实现对多个配电柜的集中管理，提供全面的电力系统监控和管理。
二、自动化控制技术的应用自动化控制技术是高压低压配电柜智能化的重要组成部分，它通过编程和逻辑控制，实现对配电柜的自动操作和控制。
自动化控制技术可以提高配电柜的运行效率和可靠性，降低人工操作的风险和错误。

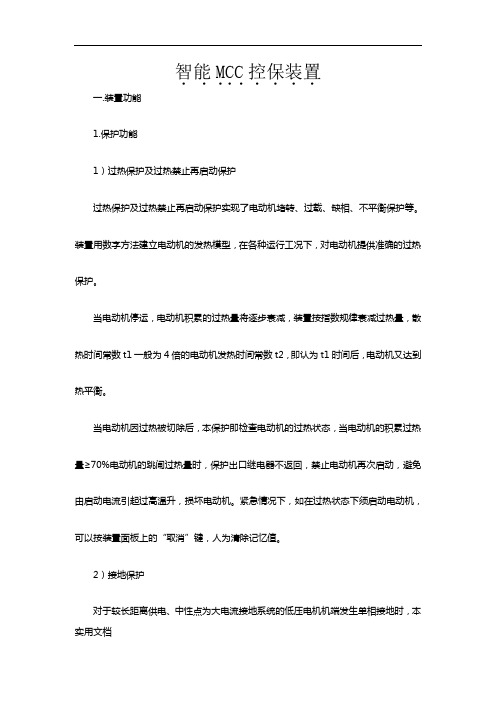

实用文档智能．．MCC ．．．控保装置．．．．一.装置功能1.保护功能1）过热保护及过热禁止再启动保护过热保护及过热禁止再启动保护实现了电动机堵转、过载、缺相、不平衡保护等。
装置用数字方法建立电动机的发热模型，在各种运行工况下，对电动机提供准确的过热保护。
当电动机停运，电动机积累的过热量将逐步衰减，装置按指数规律衰减过热量，散热时间常数t1一般为4倍的电动机发热时间常数t2，即认为t1时间后，电动机又达到热平衡。
当电动机因过热被切除后，本保护即检查电动机的过热状态，当电动机的积累过热量≥70%电动机的跳闸过热量时，保护出口继电器不返回，禁止电动机再次启动，避免由启动电流引起过高温升，损坏电动机。
紧急情况下，如在过热状态下须启动电动机，可以按装置面板上的“取消”键，人为清除记忆值。
2）接地保护对于较长距离供电、中性点为大电流接地系统的低压电机机端发生单相接地时，本装置通过IA+IB+IC=I0原理，由装置内部计算出接地电流I0,当I0大于用户设定值时，装置动作，切除故障，停止电动机工作。
切除时间可由用户整定。
2.控制功能1）远方和就地控制功能装置面板上装有就地控制按钮，通过面板上的控制按钮可以方便的对电机实施启、停控制；另外通过装置的外接端子可以实现电动机的远方硬手操的启、停控制；通过现场通讯总线方式也可以实现对电动机的远方软手操的启、停控制。
装置面板上设有远方和就地控制切换开关，可以实现远方和就地控制的互为闭锁。
智能MCC控保装置可以实现对一台或两台接触器的控制，装置内部设有接触器的控制继电器和完善的控制回路，用户只需将相应接触器的线圈连接至装置对应端子即可。
当控制两台接触器时，内部继电器设有互锁回路，可以安全可靠的实现电动机的正、反转运行。
2）可编程的联锁逻辑功能本装置可以实现丰富的联锁控制功能，装置设有一路固定输入用来连接现场事故按钮，以实现电动机的紧急停车；除此之外，本装置还设有四路可编程输入，与工艺有连锁要求的一些量可以通过这些端子实现与电动机的连锁控制。
双控制器矿井低压电网馈电保护装置摘要：针对我国矿井工程供电系统的特点，设计一种将交流采集、故障检测与控制相分离的新型馈电开关智能控制器，解决了现有馈电装置响应速度慢等缺点；采用附加直流和零序电压与零序电流相位相结合的方法，较好的解决了现有馈电开关选择性漏电检测可靠性、稳定性差的问题。
添加rs485和can工业通信总线，方便各个系统之间通讯与连接。
我国煤矿井下低压电网多为三相中性点不接地供电系统，该供电系统对选择性漏电保护要求较高，因此可靠稳定的馈电智能开关是矿井安全所必须的。
文章设计一种采用附加直流和零序电压与零序电流相位相结合的选择性漏电检测判别方法，该方法在硬件和软件方面均采取了多重选择性漏电判别规则，大大提升了馈电开关检测稳定性。
该馈电开关兼有rs485和can 工业通信总线，方便各种系统之间相互兼容和数据共享。
关键词：馈电开关；avr；漏电检测1 引言我国是一个产煤大国，由于矿井内部设备庞杂，其运转需要消耗大量电能，其供电设施的稳定与否，对整个矿井安全工作、高效生产有着直接影响。
馈电开关控制器主要用于矿井供电设备的故障检测与电源控制。
在具有短路保护、过流保护、过载保护、等传统故障检测功能的同时，还具有可调式漏电保护功能。
目前矿井所使用的馈电开关大多采用单芯片的系统结构，该系统中央处理芯片不仅需要采集电网中各项参数，还需对测量参数进行处理与检测。
延长设备响应时间，增加了矿井的运行的危险系数。
为解决该类问题，本系统采用双芯片结构，将系统分为交流信号采集模块与信号处理模块。
交流信号采集模块采用电网计量芯片作为主控核心，主要负责电网中输入信号参数测量，故障检测与处理模块选用单片机作为其主控核心，主要负责数据处理与故障检测等功能有效地提高故障响应速度。
2 矿井低压电网漏电特征及选择性漏电保护原理我国矿井井下低压电网供电系统基本采用中性点不接地方式，其漏电电流分布特点如图1所示。
该图所示煤矿电网模型主要由低压辐射式电网为主，该电网模型采用三线供电结构，l1、l2、l3分别代表电网结构中三条支路，在各个支路的测量节点上分别安装zt1、zt2、zt3三个零序电流互感器。
智能MCC控保装置返回一、产品概述：ZT-MKB型智能MCC（Motor Control Center）控制保护装置是在研究国外同类先进产品、总结国内大量电气系统典型设计经验的基础上，为适应电气系统二次设备智能终端化的趋势，针对MCC回路的设计特点推出的新一代数字式、强抗干扰型智能MCC控保装置。
在以塑壳断路器（MCCB）+ 接触器（C）+ 热继电器（TR）为供电元件的典型MCC供电回路中，以控制/联锁开关、按钮、继电器、变送器、测量仪表、信号灯等作为实现控制、保护、联锁、测量、信号功能的传统设计，工作量大且MCC柜体生产厂需时时与设计相协调，其结果一是造成设计与生产效率低；二是增加用户现场维护工作量；三是设备与技术发展不相匹配。
ZT-MKB型智能MCC控保装置的推出：由于其完善的控制、保护、联锁、测量、信号等功能、采用的通用化设计理念，极大提高了设计与生产效率，同时降低了用户现场维护工作量。
由于其高度集成化、智能终端化的设计思想，真正意义上满足了现代控制系统对现场执行元件的要求。
二、产品主要特点：解决了热继电器和MCCB过载部分不能模拟MCC负荷的电特性和热特性的缺憾，在节省热继电器、简化MCCB构造的基础上，能更好地保护用电设备。
长久以来，国内在MCC回路中采用热继电器来保护低压电动机，由于原理上的缺憾，使得热继电器难以模拟电动机的发热特性，本产品采用数字方法建立电动机的发热模型，从原理上解决了低压电动机的热保护问题。
解决了MCCB瞬时脱扣器对长距离供电电动机端单相接地保护灵敏度不够的问题，省却了以往针对该问题单独加装单相接地保护的手段。
具有丰富的联锁功能。
可以解决复杂的工艺联锁（如电动机间的联锁、电动机与液位、温度等物理量的联锁），现场在不使用继电器搭接逻辑的前提下，可以实现非常复杂的联锁，提高了设计效率。
解决了由于传统二次分离元件的原因使MCC抽屉单元盲目加大的弊病，设计前便可精确地规划MCC配电柜，保证了二次图纸的设计进度和图纸修改不会影响MCC柜体的规划和生产，加快了工程进度、提高了生产效益。
智能电网技术及装备专刊·2010年第8期191低压智能电动机保护器高级应用功能的开发及 高端工业用户对电动机保护装置应用功能的需求吕隆壮 董桂成 张汝山 胡郧生 岳建宁（宁波万华聚氨酯有限公司，浙江 宁波 315812）摘要 目前，低压电动机保护装置已广泛应用于工业领域，文章总结了施耐德TeSysT 电动机保护器在宁波万华二期工程的应用经验，介绍了对电动机保护器高级应用功能深度开发的成果，可为从事电气技术应用领域的同行提供借鉴；通过介绍高端工业用户对电动机保护装置控制功能的需求，可为从事电动机保护装置研究开发人员提供产品升级改进思路及方向。
关键词：电动机保护器；预报警；通信；接地互感器Development of Advanced Application in Low-voltage Intelligent MotorProtector and the Requirements of High-end Industry CustomerLu Longzhuang Dong Guicheng Zhang Rushan Hu Yunsheng Yue Jianning（Ningbo Wanhua Polyurethanes Co., Ltd, Ningbo, Zhejiang 315812）Abstract At present, low-voltage motor protection equipment has been used in industry field widely. This article summarizes the experiences of Schneider-TeSys T series motor protector’s application in 2nd phase of Ningbo wanhua project. For the purpose of offering some experience to the man who works in electrical field, the author illustrates some achievement of deep development in low-voltage motor protector’s application. This article introduces some high-end industry customers’ requirements for motor protection control function, and also expects to providing kinds of thought or direction of product promotion and updating for the searchers.Key words ：motor protection device ；pre-alarm ；communication ；ground current transformer.1 引言众所周知，随着现代微电子及计算机技术的快速发展，使电动机综合保护装置的普及应用成为可能。
ST500智能型电动机控制器简介刘嘉祺秋风萧瑟，海波涌起。
不知不觉中，来到烟台分公司已经快半年了。
在这半年里，我们辛勤工作，为业主查实一个个问题；在这半年里，我们团结一致，给分公司打下坚实基础；在这半年里，我们充实自己，不断坚实自我的业务技能。
在烟台，我们奋勇前行，默默提高。
在万华，我们主要维保的石化区的两片装置是环氧丙烷和丙烷脱氢。
我所在的装置为环氧丙烷。
在我的工作范围，共计有366台低压电机，从电机的安装，电缆的敷设，控制回路的接线和最近的单试，我们都全程跟踪。
电机是电气施工的重点，也是我们以后保运的重点，所以了解电机控制就显得尤为重要。
下面为大家介绍烟台项目低压电机控制主要用到的ST500智能型电动机控制器（简称马保）。
本体单元互感器模块串口线操作显示模块上图为马保的组成模块。
利用马保能对所有低压电动机可能发生的各种情况进行保护并对各电气量、接触器的状态和开关位置进行监控，具有故障记录功能。
同时具备相应的遥控功能。
DI 功能整定表 序号 I DI 初始状态 功能整定 1 I.1 1DI 常开 本地正向起动 2 I.2 2DI 常闭 本地停车 3 I.3 3DI 常开 本地/远程 4 I.4 4DI 常开 远程起停A 5 I.5 5DI 常开 复位6 I.6 6DI 常闭 紧急停车（联锁）7 I.7 7DI 常开 通用DI 8I.8 8DI 常开 开关故障DO 功能整定表 注：OUT4设定成综合故障，是指装置故障和电动机故障。
DI 表示的是输入，OUT 表示输出。
马保有12个DI 点，一般的低压电机只用到1DI 到8DI ，每个DI 的含义如上表。
在马保中不同的DI 和OUT 所代表的含义不同的，这要明确的区分，并且最好要牢牢记住，这对以后的识图和故障处理都非常重要。
除了DI 、OUT 端子，在马保主体面板上还有AO-、AO+、DIC 、E1、E2、PE 、L 、N 端子，他们代表的意义不同，但也要熟记。
