汽车内外饰截面培训

  • 格式：ppt
  • 大小：2.09 MB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

汽车内外饰设计培训资料(ppt 85页)

汽车内外饰设计培训资料(ppt 85页)
六、人机工程在汽车内外饰设计中的应用及影响 …………………………
6.1、人机工程简述 …………………………………………………………… 6.2、人机工程在汽车内饰设计中的应用及影响 …………………………… 6.3、人机工程在汽车外饰设计中的应用及影响 ……………………………
七、 汽车内外饰设计涉及到的法规标准 …………………………………
是将尼龙和涤纶丝织成簇绒毯面，再将尼龙簇绒软面、EVA重涂层和无纺布放入模具热压成型。高档 簇绒地毯背面还有PU发泡层，其主要作用是为了提供舒适的感觉和良好的隔声\吸音性能，这要求地 毯在热压成型后增加模具内发泡的工艺。
尼龙针刺地毯没有EVA重涂层和无纺布，采用热压工艺成型。 PVC地毯没有EVA重涂层和无纺布，同样采用热压工艺成型。 目前簇绒地毯和针刺地毯在成型后多采用水切割工艺来加工边界和开口。
硬点设计
造型设计
效果 图结 构可 行性 论证
油泥 模布 置、 法规 论证
油泥模型
B面制作
油泥 模型 结构 结构 断面 论证
主断面设计
三维数据建模
车身团队
CAE
分析
结果
输出

面
出
输
出
A面制作
A 面 输 出
三维 数据 内部 输出， CAE 分析
CAE团队 16
4.3、汽车内饰各系统零件典型结构、工艺和材料及应注意事项
汽车内饰地毯总成零件结构设计注意事项
1：地毯的颜色：地毯的颜色是整个内饰系统颜色的重要组成部分，要满足整个内饰系统的要求。为满足耐脏要求， 颜色一般为深色，只有在使用条件比较良好的豪华车上才使用浅色。
2：地毯的环境和安全要求：环境要求包括使用温度（热带和寒带），尘土、湿度、耐腐蚀性、和色牢度等。地毯 还要满足内饰材料的燃烧性。

汽车内外饰截面培训

汽车内外饰截面培训
中间上装饰板 储物盒盒体 储物面积150*150， 深度25-140
导航面板
A-A
其他 分析副仪表板由MT面板改为AT面板的可行性分析及工程方案 问题分析和描述，各区域间的交流 ……
10
8.零件制造分析、总装装配分析
校核零件出模问题、看是否满足正常皮纹要求； 总装制造校核，是否可以正常装配，满足装车需求有详细的圆角 尺寸、间隙、面差等
典型应用：CN200的DES截面 前期截面指导造型更改，中期截面检查数据，后期截面检查工程数据； “三军未动，粮草先行；数模未画，截面先评”
正确完善的截面
确定的A面
正确的数模
12
10. T2数据发布前，与截面对照检查
11.其他
①节约时间，利用截面可提高工作效率 ②自信心提高 ③快速分析和反馈工程方案 ④完成项目交付物-典型截面/DES截面等 ⑤通过画截面可以交很多朋友 例如需要用截面与总布置沟通、造型沟通 ⑥参加项目评审，得到其他科室和领导的认同，自信心进一步提高 ⑦其他。。。。。。
扶手箱最高位置 造型的扶手箱只 能在该区域 扶手箱最低位置
4
2.功能零件的运动校核
利用截面可以快速进行运动校核，检查功能件的运动可行性。 例如：扶手箱开关铰链校核，检查扶手箱开启角度、铰链运动过程是否与其他零件干涉等
其他： 杂物箱开关校核、 杂物箱开启手柄开关校核、 开启角度 风窗叶片拨动校核、 第二排座椅翻折 ……
16
5.锁定小版本，完成交付物 锁定小版本前的截面设置：
多种颜色便 于区分；如 果只是内饰 零件可利用 多种颜色区 分零件
锁小版本必 备步骤！！ ！
17
典型断面选择CORP _ Criteria数据类型，系统自动生成一个CRITERIA参考集， 如果没有自动生成，自己创建也可。CRITERIA参考集包括1、2、3、8层，实体和 片体放第1层，断面线放第2层，参考和临时的内容放第6层，尺寸标注放第8层，然 后运行命令GPDL 7_A→View → Make View Independent，最后做check mate 和 DCS 检查。

汽车基础知识培训---内外饰

汽车基础知识培训---内外饰

零部件名称-行李箱内饰1
后备箱盖右下减震垫 Lower stop rubber, LH 后备箱锁锁体 Lift gate latch 后备箱盖扶手 Lift gate trim recess 后备箱盖右下减震垫 Lower stop rubber, RH
行李箱盖隔热垫 Lift gate trim 后备箱盖左上减震垫 Upper stop rubber, LH 后备箱盖右上减震垫 Upper stop rubber, RH
C柱内饰 C-pillar trim
行李箱边 内饰 Trunk side trim
头枕 Head rest 副驾座椅 Passenger seat 手刹 Parking lever 前排安全带扣 Fr seat buckle 室内地毯 Floor mat 后排座椅 Rear seat 靠背调节器 Reclining lever
右后门儿童锁开关 Child safety lock switch, RH
右后门减震垫 Rr door Cushion rubber, RH 右后门槛装饰板 Rr scuff plate, RH 右前门扬声器 Rr door Speaker, RH 右后门窗玻璃升降开关 Rr door Power window switch, RH
右后门外开把手 Outer handle -Rr door, RH
车门锁芯 Door key cylinder
零部件名称-车体右侧外饰
右后门门框 Rear door sash B柱 B-pillar 右前门门框 Front door sash A柱 A-pillar 右前翼子板 Fr fender, RH
右后翼子板 Rr fender, RH
油箱口盖 Filler lid

内外饰系统培训教材

内外饰系统培训教材

21/64
汽车工程研究院
2010-5-22
3、骨架
如前所述，骨架在座椅系统中起着极为重要的作用，它承受所有的静态和动态 负载，为泡沫提供支撑，并且也是诸如：护板、座椅附件以及其它支撑直接或 间接依附的部件，所以可以说是座椅系统中不可或缺的部件。 故在此简单介绍一下骨架系统：骨架又可根据所处位置及所起作用分为：1)靠背 骨架；2）坐垫骨架。
8/64
汽车工程研究院
2010-5-22
1.3.1、靠背折叠座椅 坐垫可以是整体的或是分开的，靠背可以折叠，通常是用于后排座椅以及前排的 副驾驶座椅，这个功能用来增大后排行李箱的空间，使大而长的行李可以放入车 中：
9/64
汽车工程研究院
2010-5-22
1.3.2、独立式座椅 独立式座椅区别于其它类型的座椅，在于独立座椅可以使每个乘员独立的调 节座椅，通常坐垫何靠背都是相对独立的，可以前后调节、翻转，而不影响 其它乘员。独立式座椅可以是40/60，可以是50/50，根据整车的风格定义； 1.3.3、长条座椅 长条座椅的坐垫为整体的，而靠背可以是分离的或整体的，分离式的靠背可 以独立折叠方便后排乘员的进出：
2、角调器有电驱动和手动操作之分。
16/64
汽车工程研究院
2010-5-22
2.5、头枕
在交通事故中，追尾撞击事故是比较常见地一种。在追尾撞击中易造成颈椎伤害，这种 撞击通常发生在市区内慢速行驶的车辆之间。当一辆汽车遭到行驶在后面的另一辆车撞 击时，人体上半身的激烈运动会对相对脆弱的 颈部（颈脊柱）造成严重扭伤，并引起 颈椎功能混乱，产生剧烈的颈部和头部疼痛，而且往往成为慢性疾病。颈椎伤害不易发 现和确诊，却给人们带来生理上和心理上的痛苦。这时候，对于头部和颈部起到最好保 护的是头枕，

内外饰基础知识培训-20200611

内外饰基础知识培训-20200611

版权所有：janycamy
仪表板因其得天独厚的空间位置，使愈来愈多的操作功能分布于其中，除反映车辆行驶基本状态外，对风口、音响、空 调、灯光等控制也给予行车更多的安全和驾驶乐趣。.
仪表帽檐装饰罩
左前除霜格栅
仪表板上本体
左侧除霜格栅 左侧出风口 左端侧盖板 检修口杂物盒 发动机罩开启扣手
左下护板 转向管柱护罩 一键启动开关盖板
副仪表板左前延伸板 副仪表板左装饰板 副仪表板左装饰条 移动式烟灰缸
副仪表板上盖板 扶手箱
副仪表板后盖板
副仪表板下本体
版权所有：janycamy
仪表台横梁总成是为仪表台本体总成及其附件（收音机、DVD、空调控制模块、安全气囊、转向管柱、制动踏板、离合踏 板、空调箱、线束等）提供支撑结构，同时也是模块化仪表台总成装配过程中的辅助夹具和定位支撑件。直接与车身相接，承 受所支撑件和连接件传递的载荷，对成员安全性有较大的影响。
行李箱左轮罩
前地毯
前地毯左减震垫 中通道减震垫
前挡板隔热垫
前舱隔热垫
发盖隔热垫
行李箱右轮罩
行李箱地毯减震 垫
行李箱地毯
前地毯左减震垫
版权所有：janycamy
右前座椅总成
左前座椅总成
后排座椅总成
现代轿车已经不是一个单纯的 运载工具，它已经是“人、汽车 与 环境”的组合体。座椅作为 汽车使用者的直接支承装置，在 车厢部件中具有非同小可的重要 性。汽车座椅的主要功能是为驾 驶者提供便于操纵、舒适、安全 和不易疲劳的驾驶座位。
版权所有：janycamy
主仪表板总成
副仪表板总成
仪表板简称IP(Instrument panel).仪表板总成包括仪表板 和副仪表板两部分,是轿车车厢 内最引人注目的部件 ,仪表板总 成既有技术的功能又有艺术的 功能， 它集安全性、功能性、 舒适性与装饰性于一身。反映 出各国轿车制作工艺和风格上 的差异，是整车的特色典型代 表之一 。

华晨V5车型售后培训资料-内外饰

华晨V5车型售后培训资料-内外饰

仪表板横梁下支架总成拆装注意事项
1.卸下与横梁连接的2个组合螺栓M6X16，和2个与中通道螺柱连接的M6六角法兰 螺母 ；
ቤተ መጻሕፍቲ ባይዱ
2.将仪表板横梁下支架取走 。
仪表板横梁总成拆装注意事项
1.卸下仪表板横梁总成前方与车身连接的1个六角法兰组合螺栓M8X25，和左右侧 及前上方共5个六角法兰螺栓M8X20； 2.取走仪表板横梁总成。
按扣
塑料按钉前端倒刺结构,需用力拉拔.
左右侧围门槛装饰板拆卸的注意事项：
1.用十字螺丝刀拧出图示位置两个自攻钉. 2.拆除门槛下部子母扣6个(用十字螺丝刀拧出子扣), 3.从后端按顺序向外拔出卡扣即可拆除.
1.自攻钉
2.子母扣
左右侧前后B柱装饰板拆卸的注意事项：
1.左右侧前后B柱装饰板拆卸方法完全相同.先拆除门板外水切. 2.从下至上慢慢用力向外拔,使3M胶带失效脱离车门,上部卡扣一起拔出即 可.(速度不宜过快否则装饰板会折断变形,重新安装时必须更换新的3M胶 带.) 塑料卡扣.
V5项目内外饰部分
V5项目组－内外饰
内饰部分
后帽架拆装注意事项
正面
背面
吊绳 拆卸后帽架注意事项： 1、先将吊绳绳套从后门内饰板的弯勾上卸下；
转轴
2、然后将后帽架转轴从转轴槽中向后向上抬起，再将后帽架平行取出。
（操作者站在车尾，面向车头方向进行操作）
顶棚内饰板拆装注意事项
拆卸顶棚内饰板总成(带天窗顶棚总成）时，如M1、M2一样拆下两侧 遮阳板、遮阳板中央支架、顶棚扶手及顶棚后部的安装卡扣，再将顶棚 内饰板拿下即可。 安装顶棚内饰板总成(带天窗顶棚总成）时，如M1、M2一样装顶棚后 端卡扣、遮阳板中央支架、遮阳板及顶棚扶手。

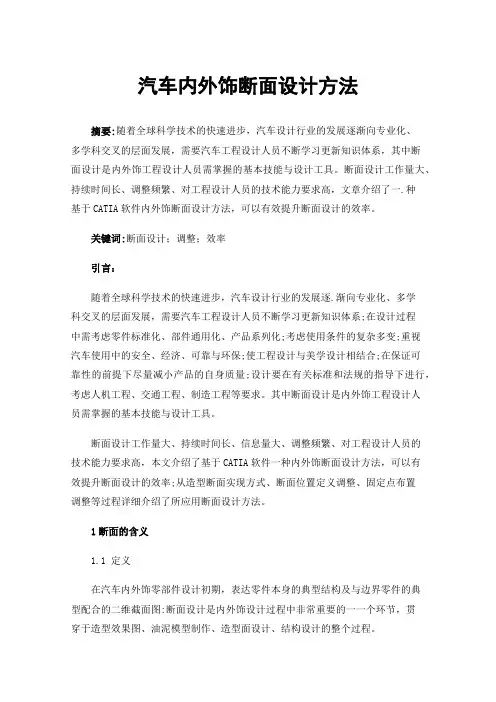

汽车内外饰断面设计方法

汽车内外饰断面设计方法摘要:随着全球科学技术的快速进步，汽车设计行业的发展逐渐向专业化、多学科交叉的层面发展，需要汽车工程设计人员不断学习更新知识体系，其中断面设计是内外饰工程设计人员需掌握的基本技能与设计工具。

断面设计工作量大、持续时间长、调整频繁、对工程设计人员的技术能力要求高，文章介绍了一.种基于CATIA软件内外饰断面设计方法，可以有效提升断面设计的效率。

关键词:断面设计；调整；效率引言：随着全球科学技术的快速进步，汽车设计行业的发展逐.渐向专业化、多学科交叉的层面发展，需要汽车工程设计人员不断学习更新知识体系;在设计过程中需考虑零件标准化、部件通用化、产品系列化;考虑使用条件的复杂多变;重视汽车使用中的安全、经济、可靠与环保;使工程设计与美学设计相结合;在保证可靠性的前提下尽量减小产品的自身质量;设计要在有关标准和法规的指导下进行，考虑人机工程、交通工程、制造工程等要求。

其中断面设计是内外饰工程设计人员需掌握的基本技能与设计工具。

断面设计工作量大、持续时间长、信息量大、调整频繁、对工程设计人员的技术能力要求高，本文介绍了基于CATIA软件一种内外饰断面设计方法，可以有效提升断面设计的效率;从造型断面实现方式、断面位置定义调整、固定点布置调整等过程详细介绍了所应用断面设计方法。

1断面的含义1.1 定义在汽车内外饰零部件设计初期，表达零件本身的典型结构及与边界零件的典型配合的二维截面图:断面设计是内外饰设计过程中非常重要的一一个环节，贯穿于造型效果图、油泥模型制作、造型面设计、结构设计的整个过程。

在工程设计阶段，断面是定义内外饰主要结构零部件分块边界、间隙面差、定位安装、搭接关系、成型结构等的重要手段，也是保障工程设计符合法规、人机工程、运动空间、强度、稳定性等的重要措施。

1.2 分类1.2.1 按作用分类1.2.1.1 外观断面是指用来反映内外饰系统零件与边界零件可见外表面间隙面差搭接关系的截面图；1.2.1.2结构断面是指用来反映内外饰系统零件之间或与边界零件的安装配合结构关系的截面图。

汽车外饰件基础培训讲课文档

l 增加质感及色彩 的鲜艳及多样化
l 具有金属光泽和 金属的质感、美观 ，装饰性强
l 可防止塑料老化 ，延长塑料件使用 寿命
l 能在产品立体曲 面上进行印刷，适 用于各种复杂外形 的产品
l 可改变材料表面 的质感
第6页，共17页。
外饰件供应商
3
化工原料
塑胶原料、 涂料
模具设备 成型
外饰产品
l 产品结构高端化 l 原料路线多元化 l 科技创新集成化 l 产业布局集约化
宝马、大众、福特、北汽、上汽等 羚羊、广州本田、韩国大宇、现代、起亚等
通用、福特、本田、丰田、比亚迪等 大众宝马、雪铁龙、雷诺、法拉利、福特、克莱斯勒、通用、特
斯拉、本田、丰田、日产 神龙、一汽丰田、东风日产、江淮、奇瑞、长城、华泰 东风本田、广汽本田、东风日产、日本本田、日本日产、上海大
众等 长城、北汽集团、一汽丰田、一汽夏利、宝沃、奇瑞等
车灯
l 耐热ABS l 耐热ASA
l PC/ABS
车标
l PC/ASA l 改性PBT
l 电镀ABS l 电镀PC/ABS
行李架
l PC/ASA l 耐热ASA
密封条
l ASA l PC/ASA
保险杠
l 填充PP l 耐热ASA l 耐热ABS l 高光PC/ASA
出风格栅
l 填充PP l 耐热ABS l 电镀PC/ABS
东风、神龙、东风日产、东风本田、广汽本田和南京名爵等 通用汽车、长安汽车、福特汽车、大众汽车、吉利、众泰等
天津丰田、广州本田、长安铃木等 上汽通用五菱、重庆长安、昌河铃木
表2 装饰条、车标等电镀件供应商
公司名称
配套客户
敏实集团 宁波四维尔汽车装饰件有限公司

中网汽车装饰件培训资料PPT课件

1.中网
材质 制作工艺
2.装饰件
材质 制作工艺 包装及特殊要求
2020/3/23
1
前中网
材质及工艺
一、ABS电镀 采用新ABS原材料，胚件呈象牙白色，表面做电镀，其中电镀要
求做到抗腐蚀级别为120H(9级),我司产品尚未达到配车厂所需的 卡式9级的标准，但已经通过盐雾测试，产品需做3层电镀：镀镍 (防锈)—镀铜(导电)—镀铬(防腐蚀)
2020/3/23
5
前中网
B. billet 条状不锈钢
C. hole 冲孔
贴别介绍厂部新开发的JEEP CHEROKEE前中网，材质为不 锈钢
2020/3/23
6
装饰件
按应用部位可分： A. 镜子罩 B. 门拉手 C. 前/尾灯框及边灯框 D. 引擎通风口盖 E. 防撞栏装饰盖 F. 天线罩 G. 风网节条 H. 脚踏光片类型：以交流电变频来驱动的有弹性片状物
EL冷光片的发光原理是材料层将电能转换成光
一般操作电压：AC交流20~180V伏特、最大容许操作电压： AC交流200V。最大操作频率：3000赫兹、功率消耗：每平方 英寸0.0013安培（115伏特、400赫兹）。驱动程式：变频变 压AC输出供应、冷光片最大发光度：700~1000LUS，增加电 压或者频率均可以增加冷光亮度，而冷光源的颜色就会变蓝；
冷光片基本标准发光颜色有：绿色、蓝绿色、蓝色、粉底白 色。除了基本色外，在一定的范围内，透过特殊油墨染料及 彩色喷绘的结合应用，它是可以作鲜艳炫丽的效果.
用途范围：汽车仪表面板、警示灯、车辆车身、门栏装饰、 第三刹车灯、脚踏板……等
2020/3/23
14
EL冷光片的优越性&特性
质轻：每平方公分重0.2公克

汽车基础知识培训内外饰

Fuse Box
风窗清洗液 壶 Washer T蓄an电k池标 签Battery Caution 蓄电池（L电abel 瓶） Battery
零部件名称-底 盘1
前减震器橡胶 制动液壶
真空助力
垫
Brake Reserve 器
减尘震罩器防MRuobubnetring
Tank
轮胎 Tire
前减震 器
减震弹 簧
washer Nozzle-F ,
RH
顶盖 Roof panel
右前雨刮片
Windshield wiper blade-
F , RH
左前雨刮喷嘴
Windshield
washer Nozzle-F,
LH左前雨刮片
Windshield
wiper blade-F,
LH 引擎 盖
Bonne
t
右前头灯（大 灯） Fr head lamp, RH
右后门槛装饰板 Rr scuff plate, RH
右后门内开把手 Rr door inner handle, RH
右后门内开锁柄
Rr door inner lock,
RH 右后门密封 胶条
Rr door
右wR后eHa门th锁er体strip, Rr door Latch,
RH
右后门儿童锁
开关
Child safety
左前侧内饰 Fr side trim, L票H据箱
右侧pi空lla调r 出 风口trim
Right ven转ti向lat柱or 上 gri盖lle板
Column 转cov向er柱下 盖up板per
Column
Clean
油c门ov踏er板
换bo档x 杆 AT change
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

小截面有详细的圆角 尺寸、间隙、面差等
典型应用：CN200的DES截面 前期截面指导造型更改，中期截面检查数据，后期截面检查工程数据； “三军未动，粮草先行；数模未画，截面先评”
正确完善的截面
确定的A面
正前，与截面对照检查
11.其他
①节约时间，利用截面可提高工作效率 ②自信心提高 ③快速分析和反馈工程方案 ④完成项目交付物-典型截面/DES截面等 ⑤通过画截面可以交很多朋友 例如需要用截面与总布置沟通、造型沟通 ⑥参加项目评审，得到其他科室和领导的认同，自信心进一步提高 ⑦其他。。。。。。
驾驶员上视野
脚部空间 上限位线
驾驶员下视野
根据截面校核，仪表板下体不影响脚部空间
截面校核，仪表板不遮挡驾驶员视野；组合仪 表光线反射不在驾驶员视野范围内
备注：人机校核的数据来源主要是总布置。 但是随着我们工作，这也是我们需要积累的知识。 我们需要在项目前期，收集我们关联的人机工程信息和数据， 作为我们后期数据的指导和检查项。
9
7.工程方案设计工作
针对一些工程方案，需要通过截面来分析多种方案的可行性； 例如：仪表板中间上部储物盒的工程可行性分析； 目前市场上有敞开式储物盒、翻盖式储物盒、卷帘门储物盒三种盒体；工程分析三种储物盒 的可行性，并通过截面分析零件分块方式，评估成本信息，最终提出工程建议让领导决策。
A A-A A
中间上装饰板 储物盒盒体 储物面积150*150， 深度25-140
导航面板
A-A
其他 分析副仪表板由MT面板改为AT面板的可行性分析及工程方案 问题分析和描述，各区域间的交流 ……
10
8.零件制造分析、总装装配分析
校核零件出模问题、看是否满足正常皮纹要求； 总装制造校核，是否可以正常装配，满足装车需求； 例如：出模分析、套筒空间要求
铰链运动校核
5
3.造型A面检查
对造型问题用工程语言反馈问题 例如： 如果无工程截面支持，可能……
这个翻边尺寸小， 给我增加到15mm 为什么要15mm啊，
PE
12不行吗，这是美， 美！你懂吗！
造型
如果有工程截面支持，可能……
布置卡扣结构， 需要15mm， 目前造型只有8mm， 造型需增加翻边宽度 恩，好的； 后天改完发 给你检查
仪表板出模方向
出模角度校核，是 否满足皮纹要求？
风枪与零件干涉， 零件需要做避让
仪表板上表面
必备知识点： 分析出模角度，我们需要清楚我们每个零件的出模角度； 校核装配空间，我们需要清楚我们的紧固件及对应的安装工具；
11
9.零件搭接间隙、面差细节设计，指导数模
设计的间隙、面差可以用于指导设计，以截面为约束条件建立数模；
PE
对应截面，截面数模AVH12345
造型
6
4.空间布置
通过截面布置区域内零件位置 例如：布置仪表板内部空间 前档 除霜风管 空调风管 前隔板 暖风机 杂物箱箱体 其他： 副安全气囊 线束 仪表板支架 副仪表板内部空间布置 …… 仪表板本体
主要应用：整车的典型截面
7
5.人机工程校核
校核人机工程问题 例如：副驾驶员脚部空间、组合仪表反光问题、驾驶员视野问题等
尺寸？ 粉笔截面 小盖子截面
零件出截面大家都知道， 那么如何由截面变成实体零件呢？
仪表板某处截面
3
二、截面的作用
截面是数模设计的前提、也是数据检查的主要依据。 1. 指导造型A面的开发； 在造型面发布之前，造型面的限制面，需要我们截面支持。 例如：造型不知道零件该做到哪里，不该做到哪个位置，工程前期需要输入给造型。 工程给了扶手箱的位置，造型数据就只能在这个区间发挥。
如果建立不正确的数据类型，在锁小版本时有问题；
15
2. 熟练使用常用的绘制命令
绘制直线命令
偏置曲线命令
绘制圆/圆弧命令
修剪命令
截面工作命令
坐标系命令
文本命令 UG操作讲解各命令使用方法： 3. 掌握零件制造工艺要求
尺寸标注命令
掌握零件制造工艺要求，如零件的出模方向、零件厚度、零件之间搭接方式等 4.法规研究、限制零件/面约束研究 ①掌握零件相关法规的要求 ②有其他区域零件的数模或截面 ③清楚本身零件的总布置要求；用总布置的限制面校核
扶手箱最高位置 造型的扶手箱只 能在该区域 扶手箱最低位置
4
2.功能零件的运动校核
利用截面可以快速进行运动校核，检查功能件的运动可行性。 例如：扶手箱开关铰链校核，检查扶手箱开启角度、铰链运动过程是否与其他零件干涉等
其他： 杂物箱开关校核、 杂物箱开启手柄开关校核、 开启角度 风窗叶片拨动校核、 第二排座椅翻折 ……
四、实战演习-----------------------------------------20
2
一、什么是截面
截面就是表达零件内部设计特征之间、零件与接口零件实体之间空间位置、尺寸关系的二维 图。 举例说明，粉笔截面---小盖子截面---仪表板截面 这是正向的，从实物到截面，我们经常需要做逆向的，从截面到实物（数模）。
内外饰截面培训
内外饰工程科
目录 一、什么是截面--------------------------------------3 二、截面的作用--------------------------------------4 三、如何做截面--------------------------------------14
13
三、如何做截面
1. 建立正确的典型截面数据类型
如果在TCAE中创建典型断面号： File-New-Item , 选择CORP _ Criteria , 填写断面号名称 打开时选择Vehicle Model , Global_Corp_Criteria
很重要
14
如果 在TCAE的UG中创建典型断面号： File-New，选择Vehicle Model , Global _ CORP _ Criteria
8
6.储物空间校核问题
分析储物空间可以做到多大 例如：仪表板杂物箱尺寸 影响储物空间因素： 1.造型A面； 2.内部空间； 3.上部空间；
上面有仪表板支架， 限制杂物箱Z向尺寸
内部有暖风机，限 制杂物箱Y向尺寸 造型A面，限制杂物 箱外围尺寸 杂物箱还需进行运动校核，防止开启时与其他零件干涉； 其他 扶手箱储物盒的储物空间，边界条件：造型A面，手刹、扶手箱、铁支架、地板等 ……
