步入式恒温恒湿试验室(步入式高低温交变湿热试验室)(1)_20200701150647

1.试验箱主要性能指标2.试验箱结构功能部件2.1.鼓风电机：有四台电机构成试验箱内空气循环系统。

2.2.大门：大门可通过把手装置将大门与试验箱封闭。

2.3.温湿度检测铂电阻：位于箱体内胆右上角处，主要用于箱体内部温、湿度检测。

2.4.照明灯：位于箱体顶部两侧，对箱内进行照明用。

2.5.观察窗：位于试验箱两侧，方便用户在试验过程中对试品进行观察。

2.6.测试孔：在试验箱侧面安装了测试孔，用户可以借助测试孔把测试电缆引出试验箱外。

2.7.操作面板：试验箱主要操作平台，具体操作功能见《操作使用说明书》。

2.8.辅助控制面板2.8.1.打印机：通过设置打印时间间隔，记录试验过程中温、湿度参数。

2.8.2.累加计时器：记录试验箱总运行时间。

2.8.3.超温设置：超温设置器分为液晶显示和拨盘数字显示两种方式。

其作用是对工作室温度超温进行双重监控报警处理。

独立超温报警一般设置为高于试验温度5℃。

液晶显示器设置方法：同时按“∧”和“∨”显示测量值，按“∧”或“∨”设定超温报警值。

拨盘数字器设置方法：按“+”或“-”就可以直接设置工作室报警温度。

2.9.总电源开关：总体控制箱体电源的空气开关，位于控制柜子侧面，当总电源为OFF状态时，试验箱总体断电。

2.10.用户电源：位于箱体侧面，安装有用户专用电源插座，供电三相五线，相线不小于6mm2。

2.11.制冷机组：对试验箱内进行除湿、降温功能。

2.12.溢流水管：箱体试验过程中废水排除借口，位于箱体后背下方。

2.13.冷却进水接口：位于箱体后方，用于水冷机组冷凝水进水接口2.14.冷却出水借口：位于箱体后方，用于水冷机组冷凝水出水接口。

3.试验准备3.1.实验室根据【试验委托单】接收试验产品。

3.2.高低温试验箱室内温度：15～35℃，相对湿度：不大于85%RH。

3.3.检查试验设备处于完好状态，确认设备正常。

3.4.确认试件为非“易燃、易爆或高腐蚀”物质。

4.试验操作步骤4.1.首先接通用户电源，然后接通总电源开关（位于控制柜子侧面），待机60秒后检查是否有相序报警；4.2.开启冷却水水泵电源开关，然后打开冷却水进水口和出水口开关（打开之前应先检查排水开关是否关闭），1分钟后观察进水口水压表和出水口水压表的读数，水压应在0.2~0.6Mpa之间，并且压力差应该大于0.2Mpa，水温应不大于28℃；4.3.若试验中需要湿度运行，则需要打开加湿装置的电源开关以及水管开关；4.4.放入试验产品4.5.在温箱操作面板上设置试验参数（具体操作详见《操作使用说明书》）；4.6.设定超温保护，一般比试验最高温度高出5℃即可；4.7.运行试验箱。

设备名称：步入式恒温恒湿试验箱型号：QC-B-300产品简介：恒温恒湿试验箱又名环境试验箱，试验各种材料耐热、耐寒、耐干、耐湿性能。

适合电子、电器、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。

步入式恒温恒湿试验箱特点：1.高质感外观，机体采圆弧造型，表面经雾面条纹处理，并采用平面无反作用把手，操作容易，安全可靠。

2.长方形复层玻璃观窗口，可在试验中进行试验品观察使用，窗口具防汗电热器装置可防止水气凝结水滴，及高亮度PL荧光灯保持箱内照明。

3.箱门双层隔绝气密迫紧，可有效隔绝内部温度泄漏。

4.具可外接式供水系统，方便于补充加湿桶供水，并自动回收使用。

5.压缩机循环系统采用法国“泰康”牌，更能有效去除冷凝管与毛细管间的润滑油并全系列采用环保冷媒（R23、R404、R507）。

6.控制器采用进口LCD显示屏幕，可同时显示测定值及设定值、时间。

7.控制器具有多段程序编辑及温度、湿度可做快速（OUICK）或斜率（SLOP）控制。

8.内置式移动滑轮便于移动及摆放并具有强力定位螺丝固定位置。

步入式恒温恒湿试验箱执行标准与试验方法:1.GB11158 高温试验箱技术条件2.GB10589-89 低温试验箱技术条件3.GB10592-89 高低温试验箱技术条件4.GB/T10586-89 湿热试验箱技术条件5.GB/T2423.1-2001 低温试验箱试验方法6.GB/T2423.2-2001 高温试验箱试验方法7.GB/T2423.3-93 湿热试验箱试验方法8.GB/T2423.4-93 交变湿热试验方法9.GB/T2423.22-2001 温度变化试验方法10.IEC60068-2-1.1990 低温试验箱试验方法11.IEC60068-2-2.1974 高温试验箱试验方法12.GJB150.3 高温试验13.GJB150.4 低温试验14.GJB150.9 湿热试验冷却系统风冷式/单段压缩机(-20℃) ，风、水冷式/双段压缩机(-40℃~-70℃)保护装置无熔丝开关、压缩机过载保护开关、冷媒高低压保护开关、超湿度超温保护开关、保险丝、故障警告系统配件记录器(选购)、观视窗、50mm测试孔、PL箱内灯、隔板、干湿球纱布控制器韩国“TEMI” South Korea“TEMI” 880压缩机法国“泰康”牌电源1Φ 220VAC±10% 50/60Hz & 3Φ 380VAC±10% 50/60Hz1.产品名称：1.1：产品型号：可程式恒温恒湿试验机2.试样限制：2.1：本试验设备禁止：易燃、爆炸、易挥发性物质试样的试验及储存2.2：腐蚀性物质试样的试验及储存2.3：生物试样的试验或储存2.4：强电磁发射源试样的试验及储存3. 技术要求3.1温度调节范围: -40～+150 ℃3.2湿度调节范围: 20%-98%RH3.3湿度均匀度: ±2%RH3.4温度波动度: ≤±0.5℃3.5温度均匀度: ≤±2.0℃3.6温度上升时间: 常温→+120℃：≤50 min.（空载）3.7温度下降时间：常温→-40℃：≤60 min （空载）4. 内部容积和外部尺寸：4.1内箱尺寸100L：深D:500mm ×宽W:400mm ×高H:500mm5. 可满足试验标准：5.1GB/T2423.1-2001 试验A：低温试验方法5.2GB/T2423.2-2001 试验B：高温试验方法5.3GB/T2423.3-2001 试验Ca：恒定湿热试验方法5.4GB/T2423.4-2001 试验Db：交变湿热试验方法6.结构特征6.1保温围护结构：6.1.1其中：烤漆2 mm。

步入式恒温恒湿试验室安全操作规定一、前言，保证操作人员安全、设备安全和试验质量，故制定本操作规定。

本规定适用于步入式恒温恒湿试验室的管理、操作及维护等方面，明确了步入式恒温恒湿试验室的安全操作规程。

二、试验室的介绍1.试验室的构成、门、恒温恒湿空气调节系统等构成。

2.试验室的功能、湿度下的环境，能够对一些物品或设备在未来处于这样的环境下进行测试，以确定它们的性能、品质、有效性和可靠性等。

三、试验室操作规定1.操作前的准备工作1）进入试验室前，应先查看试验室的门窗是否关闭牢固，是否通风良好；2）试验室进入人员必须穿有专门工作服装，避免衣服带入气流飘散和混入试验室内；3）在进行恒温恒湿试验时，请注意试验品的放置位置和密闭程度，避免冷风直接吹到试验品上；4）严禁在试验室内吸烟、喝饮料等，避免污染试验室环境。

2.实验操作规范1）如需对设备进行维护和保养，必须在设备停止运转的情况下进行；2）在打开试验室门时，必须先打开初筛门后，再打开次筛门，以保证试验室内部压力平衡；3）试验品应摆放在断热板上，不能直接放在试验室地面。

4）试验期间人员应当保持安静，最好不要在试验室讨论、打电话或开玩笑等行为，以免干扰试验。

3.操作后的清理和维护1）试验结束后，应按照试验结束的程序关闭试验室，清理试验室内部并保证室内环境卫生；2）每年对试验室进行验收以及进行必要的维护和检查，保证设备正常运行和安全。

四、安全注意事项1）试验室内部湿度和温度较高，严禁在试验室内长时间停留或不穿特定工作服装进入，以免造成过度疲劳或患上相关疾病；2）试验室内部电气设施安装须符合有关规定并定期检查，避免发生电气事故；3）禁止向火源附近或火碱燃烧的物质施加作用，防止发生火险事故；4）试验室内严禁存放易燃、易爆、腐蚀性物品和其他有害物品。

五、紧急处理措施，应先关闭试验室门窗，然后使用室内设备中的紧急停车装置停止所有设备，采取必要的措施阻止事态扩大，并及时向上级报告。

步入式恒温恒湿试验室作业指导要求一、试验要求：恒温恒湿试验室专用于测试产品在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。

适用标准：GB/T5170.5-2008、GB/T10586-2006、GB/T2423.1-2008试验A、GB/T2423.2-2008试验B、GB/T2423.3-2006试验Ca、GB/T2423.4-2008试验Db二、准备事項：1. 实验前检查试验室电源接线是否正确无误；2. 实验前检查试验室。

三、操作步骤：1.将被测物体放于试验室内样品架上,接通电源,待所有产品通电后,关闭试验箱门；2.加好试验室水箱的水(只允许加钦用纯净水,严禁加未经过滤的自来水,以免对试验室造成腐蚀等不良现象)。

3.打开试验室电源（此时严禁未经专业培训人员做任何有关试验操作；严禁找开试验室大门，非常危险！）,此时电源开关亮灯，仪表自检后进入待机状态；3.设定试验所需温湿度点,按"运行"即可进行试验.(详细说明详见操作说明书)4.试验完成后，建议将试验温度降到常温后,按"停止"按钮,试验室停止工作,打开照明灯，然后打开大门取出产品5.取出产品后，关闭电源开关。

警示：产品测试时，严禁打开门或进入试验室内部,以免高温或高湿烫伤！四、注意事项：1、使用恒温恒湿试验箱时一定要保证是安全确实的接地,以免产生静电感应。

2、箱体在运转中,请勿以手触检查,以免触电或被风扇所伤从而发生危险。

3、设备运行时，除非有绝对必要，请不要打开箱门，否则可能导致下列不良的后果：A、高温湿气冲出箱外;B、箱门内侧仍旧保持高温;C、高温空气可能触发火灾警报而造成失误;D、实验过程中开关箱体对压缩机存在一定的损坏,除非试验要求,不然不建议客户在实验过程中开关门。

4、照明灯除必要时打开外，其余时间应封闭。

5、湿球纱布的安装位置一定要正确,才能量取准确的相对湿度。

6、恒温恒湿试验箱在运行时避免于十五分钟内封闭再开启冷冻机组。

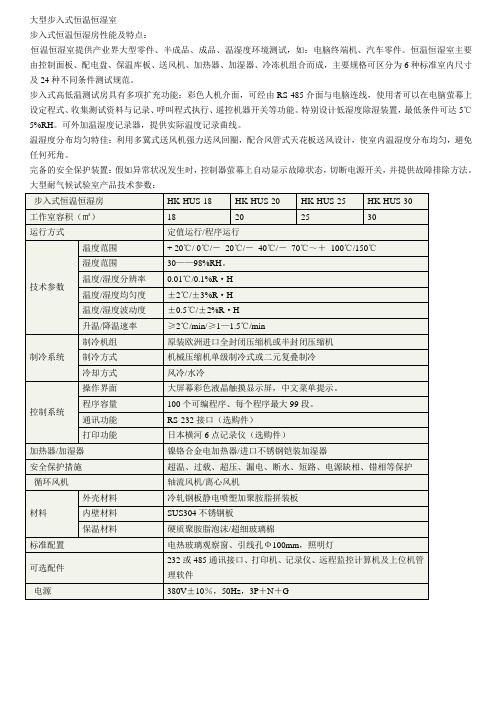

大型步入式恒温恒湿室
步入式恒温恒湿房性能及特点：
恒温恒湿室提供产业界大型零件、半成品、成品、温湿度环境测试，如：电脑终端机、汽车零件。

恒温恒湿室主要由控制面板、配电盘、保温库板、送风机、加热器、加湿器、冷冻机组合而成，主要规格可区分为6种标准室内尺寸及24种不同条件测试规范。

步入式高低温测试房具有多项扩充功能：彩色人机介面，可经由RS-485介面与电脑连线，使用者可以在电脑萤幕上设定程式、收集测试资料与记录、呼叫程式执行、遥控机器开关等功能。

特别设计低湿度除湿装置，最低条件可达5℃5%RH。

可外加温湿度记录器，提供实际温度记录曲线。

温湿度分布均匀特佳：利用多冀式送风机强力送风回圈，配合风管式天花板送风设计，使室内温湿度分布均匀，避免任何死角。

完备的安全保护装置：假如异常状况发生时，控制器萤幕上自动显示故障状态，切断电源开关，并提供故障排除方法。

大型耐气候试验室产品技术参数：。

步入式高低温湿热试验室功能和应用范围你有没有想过，天气会不会玩儿得太过火？有时候外面热得像蒸笼，空调一开，整个房间就成了冰箱。

而外面湿得像洗澡，一脚踏出门就像掉进了大海里。

这个时候，你会发现，要是能把这种天给“控制”起来就好了。

你想啊，如果有一个地方可以模拟高温、低温、湿热的环境，那就能让咱们提前知道产品在极端条件下到底能不能撑得住。

你肯定知道我说的是啥——步入式高低温湿热试验室！哇塞，听起来是不是很酷？就像是科学家的“魔法实验室”，可以让你看到各种天马行空的变化，真的是个宝贝呢。

先说说这个试验室的功能。

简单来说，就是可以把温度和湿度都调节到极端状态，模拟出各种不同的天气情况。

你可以让它热得像沙漠，也可以让它冷得像北极，甚至可以把湿度调得像热带雨林一样。

是不是有点像给你的产品做一场“极限生死挑战”？不管是手机、电器，还是汽车零部件，这些东西要想过关，就得先经过这个高低温湿热试验室的“考验”。

它能告诉你，这些产品在极端环境下，能不能继续正常运转，能不能耐得住折腾，能不能保持质量。

试验室的使用范围可广了。

你以为它只能拿来做手机测试吗？那可不止！汽车、航空、电子产品、家电甚至医药产品，都能在这里“过关斩将”。

要知道，现代社会里，咱们对产品的要求可高了，谁不想要用着放心，谁不想要产品能在各种环境下都能发挥得淋漓尽致？所以，步入式高低温湿热试验室简直是研发和生产不可或缺的“兵器”。

想想看，汽车在寒冷的北方，能否启动？手机在高温下，会不会爆炸？这些问题，都能通过它来提前找出来。

毕竟，谁也不想把一堆钱砸进去，最后发现产品连基本的适应环境都做不到，对吧？说到这里，咱们再聊聊试验室的运作原理。

哇，听起来有点高深对吧？其实说白了，它就是利用一套控制系统，调节空气的温度和湿度，模拟出不同的环境条件。

你想把温度设定为50摄氏度，湿度达到90%？轻而易举！如果你要进行低温测试，零下几十度的环境也能轻松搞定。

它的设计就像是一个巨大的“气候机”，可以随意调节，给你想要的任何环境。

恒温恒湿试验箱和步入式温湿度试验室有哪些不同之处在材料科学、制药、食品等行业，需要进行恒温恒湿和温湿度变化测试，以验证材料的稳定性和性能。

为此，人们采用了不同的试验设备，主要包括恒温恒湿试验箱和步入式温湿度试验室。

这两种试验设备各有特点，下面将详细阐述它们之间的不同之处。

设备规格恒温恒湿试验箱主要用于小样品的试验，如电子元器件、化妆品等，试验空间通常在10L或以上。

步入式温湿度试验室通常用于较大的样品，如汽车零部件、电器等，试验空间可达300L或以上。

因此，步入式温湿度试验室的外形大小比恒温恒湿试验箱要大得多。

依据试验要求，选择合适规格的试验设备非常关键。

温湿控制方式恒温恒湿试验箱采用雾化方式实现湿度控制，即向试验空间喷雾增加湿度。

恒温控制则由制冷系统和加热系统共同协同完成。

而步入式温湿度试验室则采用加热丝或加热管以及湿度过雾装置，实现温湿度的精确控制。

步入式温湿度试验室的湿度控制精度相对较高，而恒温恒湿试验箱则适用于湿度变化较小的试验。

试验环境由于试验对象和试验要求的不同，恒温恒湿试验箱和步入式温湿度试验室各自适用于不同的环境。

恒温恒湿试验箱通常仅能在室内使用，因为温湿度控制精度难以保证在不同室外环境下的稳定性。

而步入式温湿度试验室通常可以在室内或室外使用，因为它们具有更高的环境适应性和稳定性。

在某些特殊环境下，如高海拔、低温等环境下，步入式温湿度试验室可能比恒温恒湿试验箱更为适合。

试验控制恒温恒湿试验箱和步入式温湿度试验室的试验控制方式也有所不同。

恒温恒湿试验箱通常使用可编程控制系统，通过设置试验条件来实现试验的自动化控制和数据记录。

步入式温湿度试验室则通常采用计算机控制系统，更加灵活和智能化。

试验人员可以通过电脑的监控界面，实时掌握试验状况和数据变化。

试验成本恒温恒湿试验箱和步入式温湿度试验室的成本也有明显的差别。

通常来说，恒温恒湿试验箱试验成本相对较低，适用于初期的产品开发和小规模试验。

步入式高低温（湿热）环境试验室产品用途：步入式高低温（湿热）环境试验室广泛应用于大型零组件、半成品、成品进行加速湿热试验、交变湿热试验、恒定湿热试验，也可用做高低温例行试验、耐寒试验、高低温/湿热存储，以便对试验中模拟环境条件下新产品的性能作出分析及评价。

产品特点：●试验室主要由控制面板、配电柜、保温组件、送风机、加热器、加湿器及制冷系统组成，主要规格分为七种标准试验室尺寸及二十四种不同条件测试规范。

●试验室采用库板单元组合，内容积可任意放大，拆装容易，可根据客户要求尺寸设计制造。

●试验室库板内部材质采用SUS#304不锈钢，外部材质采用SECC或彩钢板喷塑处理，结构坚固、美观、防水。

●实验室采用多翼式离心风机，实验室上部风道设计，上出风，下回风，避免任何死角，使室内温湿度分布均匀。

●实验室异常状况发生时，控制器荧幕上即时自动显示故障状态，切断电脑开关，并提供故障排除方法。

控制系统：（可编程控制器）●采用Honeywell IPC1000超感度液晶（LCD）显示触控式银幕画面，银幕操作简单，程序编辑容易。

●控制器操作界面设中、英、韩三国文字可供选择，且能银幕显示运转曲线图；●具有30组程序800段999CYCLE步骤之容量，每段时间设定最大99小时59分；●具有10组程序串，每串可联结6组程序，每组程序中最多可设定5组子程序做循环（999次）；●资料以及试验条件输入后，控制器具有银幕Lock锁定功能避免人为触摸而停机；●具有P.I.D自动演算功能，可将温湿度变化条件立即修正，而使温湿度控制更为精确稳定；●具有RS－232通讯界面及连接软件，可在电脑上设计程序，监视试验过程并执行开关机等功能；●具有九点故障信息显示功能，于运转中发生异常状况，即刻切断电源，并于银幕上即时显示故障原因；●具有4组时序讯号接点，可使运转过程中，对外输出控制接点，提供使用者进行动态试验（选配）；●可提供温湿度线性直流信号输出至温湿度记录器，以了解测试条件之状态，进而提高测试信赖度。

步入式恒温恒湿试验室步入式恒温恒湿试验房适用于航空航天产品，信息电子仪器仪表，材料，电工，电子产品、各种电子元器件在高处与低处温或湿热环境下，检验其各性能项指标。

目录设备特点符合标准箱体结构掌控系统制冷系统设备特点1.造型设计完美：圆弧造型及表面喷涂处理，高质感外观，并采纳平面无反作用把手，操作简单，安全牢靠。

2.大型察看窗视野宽广光亮：采纳三层真空镀膜视窗和飞利浦节能荧光灯，无须雨刷除雾，保持清楚的观测效果，可随时察看试品的情形。

3.水电分别确保安全：加湿系统管路与电源、掌控器、电路板分别，可避开因管路漏水而影响电路，提高安全性。

4.冷冻及掌控系统先进牢靠：*欧美全封闭压缩机，进口环保冷媒，*品牌的冷冻器件，*LCD触摸屏掌控器，界面友好，操作简单易学。

符合标准本产品符合GB10592—89、GB10586—89、GB2423—1、GB/T2423.1—2023、GB/T2423.2—2023、GB2423.3—93等国家标准箱体结构步入式恒温恒湿试验箱室体底座采纳8#槽钢焊接成网式框架，以便于在水平条件下能承受室体及人员试件的重量，而不产生室体底面凹凸不平及开裂等。

承受力200kg/每平方米，室体（试验室主体（壳体））分为六个室体面及一扇双开式室体大门，尺寸为1800×2000mm，室体材料为内胆优质不锈钢板（防止长时间在湿度运行状态下内壁生锈），外胆为优质彩钢板（国内*），保温介质为聚氨脂硬质发泡隔热，质轻耐抗击，隔热性能佳，步入式恒温恒湿试验箱大门材料同样为彩钢板制成，大门拉手为内外开启式，以便于试验人员从封闭的室内自由开启大门。

掌控系统进口可编程触摸式液晶中文对话式显示，微电脑集成掌控器温湿度显示掌控仪表采纳（日本）全进口超大屏幕画面（5.7寸LED显示器），荧幕操作简单，程式编辑简单，无须按键输入，屏幕直接触摸选项。

精度：0.1℃（显示范围）解析度：±0.1℃；感温传感器：PT100铂金电阻测温体；掌控方式：热平衡调温调湿方式；全部电器均采纳（施耐德）系列产品温湿度掌控采纳P.I.D+S.S.R系统同频道协调掌控具有自动演算的功能，可将温湿度变化条件立刻修正，使温湿度掌控更为稳定掌控器操作界面设中英文可供选择，实时运转曲线图可由屏幕显示具有10组程式、每组100段、每段可循环999步骤的容量，每段时间设定大值为99小时59分制冷系统压缩机：全进口半封闭德国谷轮制冷方式：复迭式制冷、R22单级制冷冷凝方式：风式冷却温度掌控系统：显示器：40*68点、背光：CFL（冷阴极型萤光灯）多组PID掌控出力：温度*3、逆动作6组干接点，供给设备升级空间资料记忆保存：不挥发性RAM程式段数50STEP、程式组50个PATTEN485/232接口，以便数据打印、存储。

步入式恒温恒湿试验室制冷系统组成
一、试验设备
步入式恒温恒湿实验室
二、模拟可靠性试验制冷系统部件
2.1制冷压缩机
2.2 蒸发器
2.3 冷凝器
2.4 节流装置
2.5 蒸发冷凝器
2.6制冷机控制方式
2.7制冷剂
三、运行设备
开启步入式恒温恒湿实验室电源，等待载入控制系统，载入系统以后，按照需要进行的试验参数进行设定。

设定完毕以后，确定步入式恒温恒湿实验室门是否关紧，是否存在安全隐患，检查无其他问题后，点击启动运行设备即可。

四、注意事项
4.1每次测试完成后关闭电源
4.2定期清理设备部件的灰尘
4.3定期清理水箱污渍
4.4定期校准设备传感器等参数
