F题 宿舍智能防盗防火报警系统

智能化住宅防盗防火报警系统共3篇智能化住宅防盗防火报警系统1智能化住宅防盗防火报警系统随着科技的不断发展和人们生活水平的提高，越来越多的人把目光转向了智能化住宅防盗防火报警系统。

这种系统已经不再是未来的趋势，而是变成了人们实际生活中不可或缺的一部分。

智能化住宅防盗防火报警系统是一个集成多种安防功能的系统，它可以实现远程监控、触发报警、多人推送提醒、以及联动控制等多种功能。

必须注意的是，智能化住宅防盗防火报警系统不仅可以在家庭中使用，政府或企业机构也能使用这种系统来保护他们的财产和人员安全。

首先，智能化住宅防盗防火报警系统中的防盗系统是它最常用的功能之一。

安装在房间角落的探测器，采用红外线或微波探测技术，可以检测房间中是否有不明人员进入。

一旦系统检测到可疑人员入侵，系统会自动触发警报，并将消息同步推送到业主的手机上，以便迅速处理相关情况。

这些警报还可以通过与当地警方建立联系，提供实时反应，使警方在最短时间内赶到现场，防止财产丢失等情况的发生。

其次是智能化住宅防盗防火报警系统中的防火系统。

防火系统主要是通过多功能火灾报警探测器、火警自动报警系统、以及应急广播系统来实现的。

通过检测和识别烟雾、气体、CO2 等信号，系统可以快速响应火灾警报，并实时采取措施消除火势，以保护家庭和家庭成员的安全。

最后是智能化住宅防盗防火报警系统的报警功能。

当发生窃盗、火灾、煤气泄漏等事件时，系统将自动发出警报，以提醒业主及时采取招呼措施。

警报信号还能同步发送至物业管理人员的手机上，及时处理事件。

智能化住宅防盗防火报警系统的好处还包括远程控制、智能化功能等。

业主可以通过手机远程控制系统、随时监控家庭安全等，更有很多智能化功能，如智能灯光、智能电机等，让业主的生活变得更加舒适。

总之，智能化住宅防盗防火报警系统的出现在很大程度上提高了人们的生活品质和安全感。

通过这种技术的运用，对于那些担心家庭安全的人来说，他们可以不用过多担心。

智能防火防盗报警系统设计摘要：本文介绍了住宅智能化中的防盗防火报警系统。

智能化防盗防火报警系统集防盗防火功能于一体，可全天候自动检测盗警和火警，当确定警情时自动通过电话报警。

传感器采用微波探测器和温度探测器，分别对盗情和火情进行检测，当有人闯入时,微波探测器检测到盗情，然后向单片机发出中断申请，单片机控制电话拨号电路，模拟摘机，自动拨打110，并播放预先录制好的录音,当发生火灾时，温度探测器检测到火情，则自动拨打119并播放录音，也可以自行设置所要拨打的号码,如事主的手机号码,录音需自行录制.本系统采用了美国ATMEL 公司生产的AT89C51单片机,美国公司XICOR生产的低功耗CMOS 的串行EEPROM-X25045,加拿大Mitel公司生产的DTMF信号编/解码芯片MT8888，语音模块采用美国ISD公司的ISD1420语音芯片，整体功耗较小，兼容性好，稳定性高。

本系统通过密码来识别主人身份，系统开启后只有输入正确的密码才能关闭系统。

本系统同时还具有自我诊断功能,出现故障能自动进行处理。

系统从硬件和软件两方面进行了抗干扰设计,使其具有较好的抗干扰能力,完成系统可靠工作.关键词：智能防火防盗报警系统；自动拨号；探测器Intelligent fireproof and theft-proof alarm systemAbstract：This article introduced in the house intelligent fireproof and theft—proof alarm system。

intelligent fireproof and theft-proof alarm system set fireproof and theft—proof function in a box, and all-weather automatic detection the theft—alarm and the fire—alarm， then dial the police sentiment automatically with telephone call。

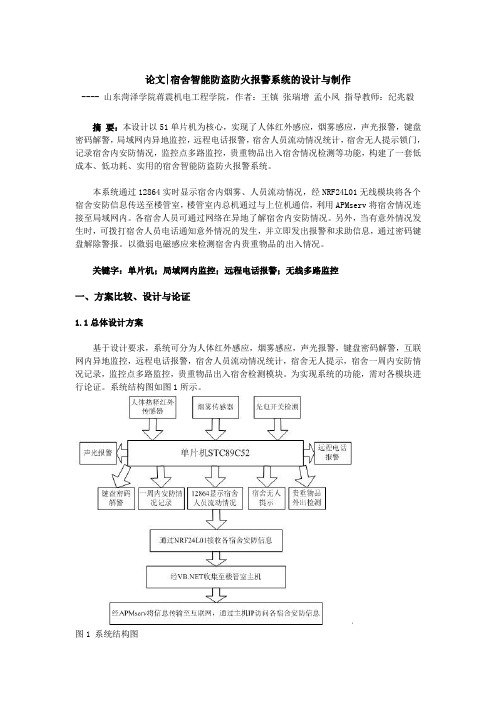

论文|宿舍智能防盗防火报警系统的设计与制作---- 山东菏泽学院蒋震机电工程学院，作者：王镇张瑞增孟小凤指导教师：纪兆毅摘要：本设计以51单片机为核心，实现了人体红外感应，烟雾感应，声光报警，键盘密码解警，局域网内异地监控，远程电话报警，宿舍人员流动情况统计，宿舍无人提示锁门，记录宿舍内安防情况，监控点多路监控，贵重物品出入宿舍情况检测等功能，构建了一套低成本、低功耗、实用的宿舍智能防盗防火报警系统。

本系统通过12864实时显示宿舍内烟雾、人员流动情况，经NRF24L01无线模块将各个宿舍安防信息传送至楼管室，楼管室内总机通过与上位机通信，利用APMserv将宿舍情况连接至局域网内。

各宿舍人员可通过网络在异地了解宿舍内安防情况。

另外，当有意外情况发生时，可拨打宿舍人员电话通知意外情况的发生，并立即发出报警和求助信息，通过密码键盘解除警报。

以微弱电磁感应来检测宿舍内贵重物品的出入情况。

关键字：单片机；局域网内监控；远程电话报警；无线多路监控一、方案比较、设计与论证1.1总体设计方案基于设计要求，系统可分为人体红外感应，烟雾感应，声光报警，键盘密码解警，互联网内异地监控，远程电话报警，宿舍人员流动情况统计，宿舍无人提示，宿舍一周内安防情况记录，监控点多路监控，贵重物品出入宿舍检测模块。

为实现系统的功能，需对各模块进行论证。

系统结构图如图1所示。

图1 系统结构图1.2密码键盘输入采用4*3的矩阵按键来构成密码键盘，通过扫描方式获得键值。

此方案占用IO口较少，操作方便。

因其占用IO少且性能稳定，故本系统中采用此方案。

1.3异地监控利用广泛散布的互联网络，在一栋宿舍楼内通过APMserv建立一台主机服务器，宿舍内人员可通过登录相应IP进入用户监控系统，实时监控本宿舍安防情况。

此方案耗费低，实时性强，操作简单，且容易在学校内实现。

配合电话拨号报警功能，保证安防及求救信息的可靠性。

1.4人员流动情况记录方案一：采用人体热释红外传感器感应人体，当有人走过时，会产生高低电平变化，单片机接收到电平变化后，将信号进行处理，储存为人员流动情况。

宿舍智能防火防盗报警系统摘要：现如今在学校的寝室里,学生贵重物品被盗、由于学生过失而引起着火等事故时有发生,这些都是一直以来困扰着学生、学工以及学校保卫处的“大问题”。

传统的防范措施存在很大的弊端,比如当事故发生时,防护铁门、铁栏杆就会成为主人逃生的最大障碍。

而采用智能防火防盗报警系统,便能很好地解决此类问题了。

但是市场上防火防盗系统价格对大学生来讲过高,本系统便是针对大学宿舍,从低成本的角度来设计制作的。

关键词：宿舍智能；防火防盗；报警系统引言近年来，随着各高校规模的扩大，在校生的数目飞速增长，学生宿舍的不安定因素也越来越多。

由于同学们安全意识不强，盗窃、火灾等危害学生财产和生命安全事件的发生概率也在增长，给各高校的平安校园建设带来一定困难。

为此，在计算机技术、电子信息技术和无线通信技术的基础上，文中提出了宿舍智能防火防盗报警系统的设计。

该系统可以对学生宿舍内部中的盗窃、火灾和违章用电等不安全因素进行监控，如有警情可迅速告知宿舍管理人员前去处理，实现了对学生宿舍的安全监控，缩短了对宿舍中突发事件的反应时间，给高校学生的平安求学带来了保障。

1、系统组成及工作原理本系统通过一个监控室和两个宿舍来模拟,通过RS485总线来实现通信。

考虑到现实中监控室要能监控整栋宿舍楼,因此采用功能强大的ARM7芯片LPC2103作为主机控制芯片,从机采用价格低廉的51系列单片机作为控制芯片。

宿舍中采用热释电传感器对人体进行检测,烟雾传感器实现烟火检测,红外传感器实现对宿舍进出人员数量的检测,主机通过RS485总线对从机实时监控,当有异常出现时,宿舍和监控室的报警装置会同时响起,只有本宿舍成员在本宿舍通过输入从机的密码才可解除报警状态。

系统的详细结构图如图1所示。

2硬件设计2.1总控制台设计总控制台以ATmega16芯片作为主控芯片，通过zigbee模块使用串口通信完成对各个房间的子系统进行实时的监控，芯片与上位机进行对接，实现了上位机对系统的控制。

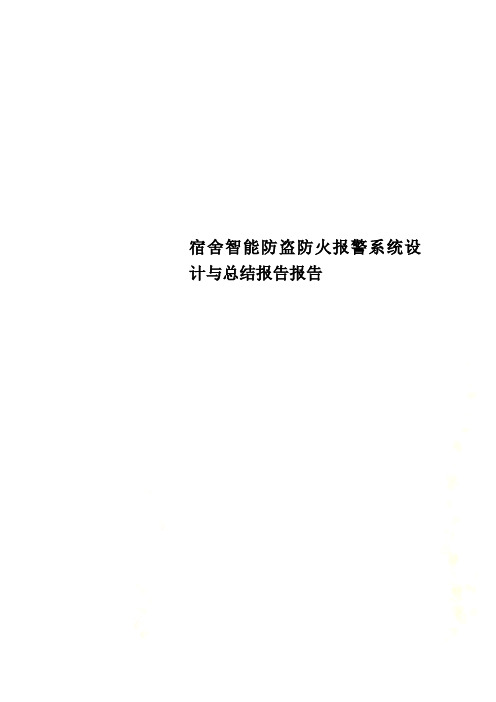

宿舍智能防盗防火报警系统设计与总结报告报告[键入文字]编号：F甲0104 2010年山东省大学生电子设计竞赛F题：宿舍智能防火防盗报警系统学校：滨州学院专业：电子信息科学与技术电气工程与自动化指导教师：齐爱学[键入文字]宿舍智能防火防盗报警系统摘要：本系统以ATmega16单片机为主控芯片实现精密全局控制。

全系统以总控台为中心实现了对各房间报警子系统的网络控制。

在子系统中通过热释电、烟雾传感器实现了对火灾、非法入室的有力监控，创新使用了无线追踪技术实现了对贵重物品进出的检测，并实现了密码解警等有关功能。

总控台应用了多通道无线接收模块NFR24L01，实现了多子系统的无线远程控制，创新使用了无线通讯GSM模块TC35实现了GSM手机远程监控功能，同时使用了上位机技术实现了与PC机的通讯。

通过调试与检测完成了题目的基本部分和全部发挥部分的要求并有自己的创新。

关键词：ATmega16、无线追踪、GSM远程监控、上位机Abstract：Using microcontroller unit (MCU) Atmega16 as master control chip, this system achieves precise overall control of dormitory. The system centers on the head console and takes a networked control of the alarm subsystems in each dorm room. By using the thermoelectric stimulated current (TSC) and smoke transducers in the subsystems, this system manages to monitor fire accidents and break-ins efficiently. In this system, the technique of wireless tracking is applied to detect the in and out of valuables. Besides, the system also carries out the function of removing the alert by typing in the passwords and some other related functions. The head console applies the multichannel wireless receiving module—NFR24L01, so the distance control function of multiple subsystems is realized. The wireless linking GSM module---TC35 is used creatively to realize the distance monitoring function of GSM mobiles. Meanwhile, the upper computer technique in this system makes it possible to link PC and this system together. After debugging and testing, we accomplished the basic part as well as the showing part of the task and added some innovation of our own.Keyword：Amega16, wireless tracking, GSM distance monitoring, upper computer[键入文字]目录1.方案的设计与论证(1)1.1稳压电源模块 (1)1.2主控器模块 (2)1.3异地监控电路模块 (2)2.电路设计 (2)2.1总控台设计 (2)2)2.1.2 ATmega16总控制电路的设计 (3)2.1.3 无线通讯GSM模块TC35的应用 (4)2.1.4总控台的输入输出设备 (4)2.2宿舍监控子系统的设计 (4)2.2.1 贵重物品检测电路的设计 (4)2.2.2 宿舍监控子系统的输入输出设备 (5)2.3无线通讯电路设计 (5)3.软件设计 (5)4.系统测试 (6)4.1测试仪器 (6)4.2测试方法 (6)4.3测试数据 (6)4.4误差分析 (7)5.设计总结 (7)6.参考文献 (7)[键入文字]宿舍智能防火防盗报警系统1.方案的设计与论证宿舍智能防火防盗报警系统应用于学生宿舍，能够自动监视宿舍内的安全情况，如有发生火灾、非法入室等异常情况能够立即发出报警和求助信息。

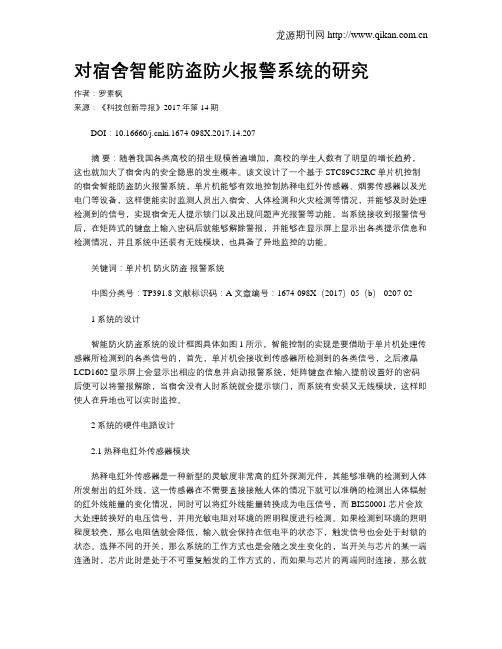

对宿舍智能防盗防火报警系统的研究作者：罗素枫来源：《科技创新导报》2017年第14期DOI：10.16660/ki.1674-098X.2017.14.207摘要：随着我国各类高校的招生规模普遍增加，高校的学生人数有了明显的增长趋势，这也就加大了宿舍内的安全隐患的发生概率。

该文设计了一个基于STC89C52RC单片机控制的宿舍智能防盗防火报警系统，单片机能够有效地控制热释电红外传感器、烟雾传感器以及光电门等设备，这样便能实时监测人员出入宿舍、人体检测和火灾检测等情况，并能够及时处理检测到的信号，实现宿舍无人提示锁门以及出现问题声光报警等功能。

当系统接收到报警信号后，在矩阵式的键盘上输入密码后就能够解除警报，并能够在显示屏上显示出各类提示信息和检测情况，并且系统中还装有无线模块，也具备了异地监控的功能。

关键词：单片机防火防盗报警系统中图分类号：TP391.8 文献标识码：A 文章编号：1674-098X（2017）05（b）-0207-021 系统的设计智能防火防盗系统的设计框图具体如图1所示，智能控制的实现是要借助于单片机处理传感器所检测到的各类信号的，首先，单片机会接收到传感器所检测到的各类信号，之后液晶LCD1602显示屏上会显示出相应的信息并启动报警系统，矩阵键盘在输入提前设置好的密码后便可以将警报解除，当宿舍没有人时系统就会提示锁门，而系统有安装又无线模块，这样即使人在异地也可以实时监控。

2 系统的硬件电路设计2.1 热释电红外传感器模块热释电红外传感器是一种新型的灵敏度非常高的红外探测元件，其能够准确的检测到人体所发射出的红外线，这一传感器在不需要直接接触人体的情况下就可以准确的检测出人体辐射的红外线能量的变化情况，同时可以将红外线能量转换成为电压信号，而BISS0001芯片会放大处理转换好的电压信号，并用光敏电阻对环境的照明程度进行检测。

如果检测到环境的照明程度较亮，那么电阻值就会降低，输入就会保持在低电平的状态下，触发信号也会处于封锁的状态。

智能化住宅防盗防火报警系统毕业设计摘要随着信息技术的飞速发展以及人们生活水平的大幅度提高，人们对住宅的需求已从追求简单的生存空间向着追求质量、功能、服务等多重需求过渡。

本文介绍了住宅智能化中的防盗防火报警系统。

智能化住宅防盗防火报警系统集防盗防火功能于一体，可实现自动检测与自动电话拨号报警。

自动检测是指由红外探测与微波探测器构成的双鉴探测器实现盗情检测，同时由温度探测器、光电感烟探测器和一氧化碳探测器集为一体的复合式火灾探测器完成火情检测。

多传感器的应用实现了低误报率，增强了系统可靠性。

自动电话拨号报警是指通过电话网络自动向相关部门发出语音求救信号。

当防盗、防火探测器检测到险情的时候，向单片机发出中断申请，再由单片机控制电话接口电路，实现模拟摘机，根据险情类别，自动拨打相关部门的电话号码如小区管理中心电话。

本系统通过密码来识别主人身份，系统开启后只有输入正确的密码才能关闭系统。

系统从硬件方面进行了抗干扰设计，使其具有较好的抗干扰能力，完成系统可靠工作。

关键词：智能报警系统；防盗防火；自动拨号；语音报警AbstractWith the rapid development of communication technique and great improvement of standard of people's living, the need of house has been changed from only the living space to multiform needs of quality, function, service, and so on. A kind of intelligent alarm system for residential area is introduced. It includes the functions of theft-proof and fireproof, performing automatic detection and automatic dial. Pyroelectric infrared sensor and Microwave sensor combined are used for theft-proof so as to realize automatic detection. Temperature sensor, Photoelectric smoke sensor and CO sensor are integrated to a compound detector for fireproof. Multi-sensors make the least false alarm and enhance the reliability of system. Automatic dial means that it can send help voice through public telephone switch network to the bureau. When the sensor of fireproofing or burglarproof detects any off normal signal, an interrupt request is sent to the MCU. Next the MCU control the interface module of telephone to accomplish off hook. According the kind of dangerous, the dialing module will automatically dial the right phone number such as the phone number of surveillant center.The system discerns the master by the secret code. Only imputed correct secret code, could system be closed. The system is designed by considering the anti-interference in the side of the hardware. It can work with high reliability.Key Words：intelligent alarm system; theft-proof and fireproof; automatic dial; phonetic alarm目录摘要 (I)Abstract (II)1 前言 (1)1.1 序言 (1)1.2 国内外研究概况 (1)1.3我国住宅智能安全防范系统展望 (4)1.4论文主要工作概述 (5)2 系统总体方案设计 (6)2.1 智能报警系统的总体构成 (6)2.2报警系统的功能及工作过程 (7)3 用户端探测器设计 (8)3.1防盗探测器电路设计 (8)3.1.1热释电红外线探测器 (9)3.1.2微波探测器 (12)3.2防火探测器电路设计 (14)3.2.1温度探测器 (17)3.2.2光电感烟探测器 (18)3.2.3 CO气体探测器 (19)4 用户端自动报警器设计 (20)4.1 用户端自动报警器总体设计 (20)4.2自动报警器电路设计 (21)4.2.1 AT89C51单片机简介 (21)4.2.2自动报警器电路设计 (24)4.3串行EEPROM-X25045 (26)4.3.1 X25045简介 (26)4.3.2 X25045的工作原理： (27)5 自动拨号及语音报警电路设计 (30)5.1 拨号电路 (30)5.1.1拨号电路的主要功能 (30)5.1.2 MT8888芯片简述 (30)5.1.3 MT8888外围电路 (39)5.2语音电路 (40)5.2.1 ISD1420芯片简述 (40)5.2.2芯片工作原理 (43)5.2.3芯片工作模式 (43)5.2.4语音芯片及外围电路 (44)5.3电话接口电路 (45)6 键盘与密码显示电路设计 (47)6.1 键盘电路 (47)6.2密码显示电路 (48)7 控制字和各芯片工作模式设定 (50)7.1 控制字设定 (50)7.2 芯片工作模式设定 (50)结论 (51)参考文献 (52)致谢 (58)附录A用户端自动报警器电路图 (59)1 前言1.1 序言随着计算机的普及和信息技术的迅猛发展，人们己不满足于传统的居住环境，对家庭及住宅小区提出了更高的要求，智能化被引入家庭及住宅小区，并迅速在世界各地发展起来。

宿舍智能防盗报警系统的设计【摘要】本设计以51单片机为核心，实现了声光报警，局域网内异地监控，远程电话报警，宿舍人员流动情况统计，宿舍无人提示锁门，记录宿舍内安防情况，贵重物品出入宿舍情况检测等功能，构建了一套低成本、低功耗、实用的宿舍智能防盗报警系统。

【关键词】单片机；局域网内远程监控；远程电话报警；声光报警1 方案的设计和论证宿舍智能防盗报警系统应用于学生宿舍，能够自动监视宿舍内的安全情况，如发生非法入室盗窃等异常情况能够立即发出报警和求助信息。

图1为该系统的总体设计框图。

图1 为总体设计图2 器件的选择2.1 稳压电源模块使用as1015switching功率芯片。

通过精密电阻可实现输出电压的0.8v到输入电压，输入和输出压差为零，热稳定性好，转换效率大于95%。

驱动能力强，最大输出电流is5a。

2.2 主控器模块采用at89s52microcontroller作为主控芯片。

at89s52is低功率，高性能coms8micro控制器。

作为一个相对成熟的芯片，广泛应用于各种领域，技术相对成熟，价格相对便宜的。

2.3 异地监控电路模块使用nrf24l01rf收发器。

基于一个新的单片射频收发器设备，工作在the2.4千兆赫～2.5吉赫频段，丰富的内置集成功能模块。

低功耗，有多种低功耗的运作模式，使节能设计更为方便。

自动应答和跳频功能，并有数据校对和错误的数据包重传功能，可以实现良好的数据保护和避免干扰的能力。

2.4 局域网监控模块使用apmserv软件的实时监测的宿舍，只需要设定主机地址，再登陆的服务器地址：如192.168.103.61，和编程界面保存到默认的文件夹，您可以随时检查宿舍安全状况，更人性化。

利用网络局域网可以查询，宿舍员工实现远程监控功能。

2.5 键盘密码输入模块采用矩阵键盘作为输入设备。

组成“0—9，*.#“12位数键盘。

按下“*”后开始输入秘密，根据提示按下“#”后确认输入的密码数。

F甲22102010年山东省大学生电子设计竞赛宿舍智能防盗防火报警系统设计单位：聊城大学设计者：指导老师：2010年9月20日目录一．系统方案整体设计思路 (1)二．方案论证与比较选择 (2)2.1主控制处理器的选择 (2)2.2宿舍与值班室的通信方式的选择 (2)2.3有无线传感器的选择 (3)2.4贵重物品检测方案的选择 (4)三．模块技术指标 (5)3.1 烟雾传感器 (5)3.2 热释电人体红外感应模块 (5)3.3 无线收发器 (5)3.4 TCP模块eth2232B (6)四．方案设计及实现 (6)4.1硬件部分 (6)4.2软件流程图 (8)五．整套系统测试 (10)5.1 测试项目 (10)5.2.测试结果(数据、现象) (11)六．总结 (11)参考文献 (12)附录 (13)摘要：本系统采用宏晶公司的STC89C52、STC11F32XE单片机作为主控制器，设计了一套多种传感器、两种报警通信方式系统，可实现异地监控多个宿舍。

该系统应用于学生宿舍楼宇，能自动监控宿舍内的安全情况，正常反应宿舍人员的出入情况及人数的记录。

当宿舍没有人的时候，提醒锁门。

当火情、贵重物品失窃等事故发生时能立即发出报警和求助信息。

解除报警，需输入正确的密码方可。

整个系统符合人的逻辑思维，便于操控。

经测试，完成了本届大学生电子设计竞赛中F题所要求的各项指标且运行可靠。

关键字：报警系统单片机安防异地多点监控Abstract ：The system uses macro crystal company STC89C52, STC11F32XE MCU as the master controller, designed a variety of sensors, two alarm communication system, remote monitoring can be realized more quarters. The system used in dormitory buildings, can automatically monitor the security situation inside the hostel, staff quarters and out the normal reaction conditions and the number of records. When no one dormitory, when reminded to lock the door. When fire, theft and other valuables when the accident occurred and requests to immediately send warning messages. Lift the alarm, be required to enter the correct password. The whole system consistent with human logic, easy to control. The test, completed in the current F Undergraduate Electronic Design Contest of the indicators requested by title and run stable and reliable.Keywords: Alarm System mcu Security Multi-point remote control宿舍智能防盗防火报警系统一．系统方案整体设计思路每间宿舍采用STC89C52单片机作为控制核心，利用烟雾传感器和热释电人体红外传感器将物理信号转换成电信号送给当地STC89C52单片机进行处理，STC89C52单片机将处理结果通过无线收发器XL02-232AP1或是以太网输送给值班室STC89C52单片机或是PC端。

宿舍智能防盗防火报警系统【摘要】本设计采用MSP430单片机作为宿舍智能防盗防火报警系统的控制核心，配以直流电源、无线传输、声光报警、外部存储、烟雾检测、人体检测、贵重物品检测、键盘、显示等外围电路，实现了智能、自动监视宿舍的功能。

被监控宿舍利用热释电传感器、烟雾传感器配以蜂鸣器和LED实现人体检测、烟雾检测和声光报警功能；选择4*4矩阵键盘输入密码实现解警功能；用光电开关记录宿舍内人员的进出情况；选用ISD4002语音电路实现语音提示功能；并用nRF905无线传输实现异地监控，能够随时查看当前或最近几天的宿舍安防情况；利用无线射频数据传输和串口异步通讯实现网络监控；选用声磁防盗系统检测贵重物品的进出情况。

本设计成本低，功耗低，圆满完成了题目的基本和发挥要求。

【关键词】MSP430；无线传输；声光报警；异地监控1.系统方案1.1 系统总体方案及结构框图本系统主要由电源模块，控制器模块，键盘模块，外部存储模块，无线传输模块，声光报警模块，显示模块，人体检测模块，烟雾检测模块，贵重物品检测模块等构成。

系统的结构框图如图1所示。

图1 系统方框图1.2 主要模块方案论证与比较1.2.1 控制器模块方案一：采用ATMEL公司的AT89C51作为控制核心。

51单片机价格便宜，应用广泛，但运算速度较低，内部资源较少，功能单一，且自身功耗相对较高，难以满足系统要求。

方案二：采用16位低功耗单片机MSP430作为控制核心。

它具有丰富的I/O 口与外部中断，运算速度快，为16位机，而且功耗很低。

因为MSP430的功耗比51的低且其I/O口多，运算速度快，所以我们选择方案二。

1.2.2 电源模块方案一：采用开关直流稳压电源。

开关电源功率大，效率高，但是纹波大，价格相对较高。

方案二：采用线性直流稳压电源。

线性稳压电源制作简单，输出稳定，性价比较高。

因为线性直流稳压电源比开关电源成本低，输出稳定，所以我们选择方案二。

1.2.3 键盘模块方案一：采用独立式按键。
