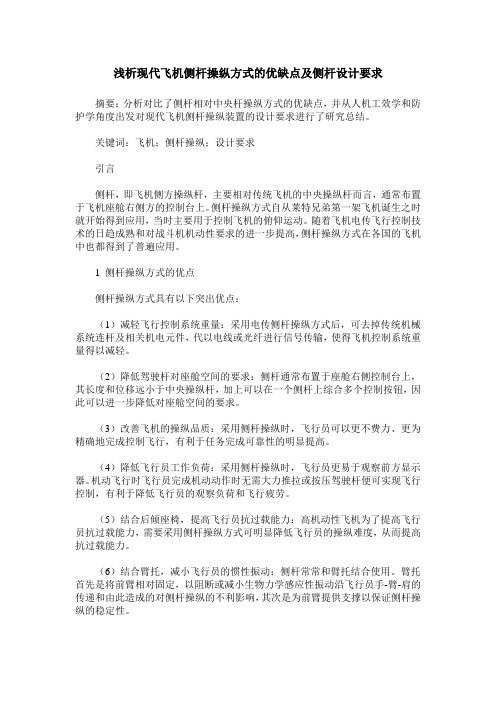

浅析现代飞机侧杆操纵方式的优缺点及侧杆设计要求摘要：分析对比了侧杆相对中央杆操纵方式的优缺点，并从人机工效学和防护学角度出发对现代飞机侧杆操纵装置的设计要求进行了研究总结。
关键词：飞机；侧杆操纵；设计要求引言侧杆，即飞机侧方操纵杆，主要相对传统飞机的中央操纵杆而言，通常布置于飞机座舱右侧方的控制台上。
侧杆操纵方式自从莱特兄弟第一架飞机诞生之时就开始得到应用，当时主要用于控制飞机的俯仰运动。
随着飞机电传飞行控制技术的日趋成熟和对战斗机机动性要求的进一步提高，侧杆操纵方式在各国的飞机中也都得到了普遍应用。
1 侧杆操纵方式的优点侧杆操纵方式具有以下突出优点：（1）减轻飞行控制系统重量：采用电传侧杆操纵方式后，可去掉传统机械系统连杆及相关机电元件，代以电线或光纤进行信号传输，使得飞机控制系统重量得以减轻。
（2）降低驾驶杆对座舱空间的要求：侧杆通常布置于座舱右侧控制台上，其长度和位移远小于中央操纵杆，加上可以在一个侧杆上综合多个控制按钮，因此可以进一步降低对座舱空间的要求。
（3）改善飞机的操纵品质：采用侧杆操纵时，飞行员可以更不费力、更为精确地完成控制飞行，有利于任务完成可靠性的明显提高。
（4）降低飞行员工作负荷：采用侧杆操纵时，飞行员更易于观察前方显示器。
机动飞行时飞行员完成机动动作时无需大力推拉或按压驾驶杆便可实现飞行控制，有利于降低飞行员的观察负荷和飞行疲劳。
（5）结合后倾座椅，提高飞行员抗过载能力：高机动性飞机为了提高飞行员抗过载能力，需要采用侧杆操纵方式可明显降低飞行员的操纵难度，从而提高抗过载能力。
（6）结合臂托，减小飞行员的惯性振动：侧杆常常和臂托结合使用。
臂托首先是将前臂相对固定，以阻断或减小生物力学感应性振动沿飞行员手-臂-肩的传递和由此造成的对侧杆操纵的不利影响，其次是为前臂提供支撑以保证侧杆操纵的稳定性。
2 侧杆操纵方式的缺点2.1 无法换手操纵飞机采用右侧杆操纵方式后，飞行员就无法用左手实现飞机操纵。
飞行员座椅位置调整你是否正确就座？翻译一篇文章：Are You Properly Seated?来自《Safety first #25 January 2018》/are-you-properly-s你是否正确的坐着？Are You Properly Seated?飞行员在飞行时最佳座位位置可不是随便的。
它是详细分析和设计的结果，为操纵飞机的飞行员（PF）和监控飞机的飞行员（PM）提供了最佳的就座位置，以安全舒适地操纵飞机。
可能很多人会感到惊讶，像飞行员座椅位置调整这样简单的事情，可以在飞机安全飞行中发挥关键作用。
这就是在标准操作程序（SOP）的“推出和启动前”部分，必须密切关注座椅调整阶段，对飞行员为什么特别重要的原因。
本文将介绍视觉参考点的原理以及它如何在空中客车飞机驾驶舱的设计中发挥关键作用。
它还将说明坐在正确位置的飞行员，是如何避免相对于座椅位置调整不佳的情况下操作飞机的潜在后果的。
▌适航认证要求CERTIFICATION REQUIREMENTS法规要求飞机制造商提供一种方法，帮助飞行员精确定位，并让他们在座位上获得最佳视角。
这在EASA CS 25.773和FAA FAR 25.773有明确要求的。
飞行员身高从1.58米（5英尺2英寸）至1 91米（6英尺3英寸），可轻松接近驾驶舱内所有飞机的控制装置，这是EASA CS 25.777规定的。
该要求确保设计适合绝大多数飞行员。
当为任何驾驶舱提供参考点设计时，将考虑这些要求。
它通常被称为设计目视位置，也称为视觉参考点。
▌视觉参考点THE EYE REFERENCE POINT现代飞机驾驶舱围绕视觉参考点建造。
睛参考点用于确定驾驶舱窗户的大小，并界定所有控制开关，显示器和仪表的位置。
当飞行员与视觉基准点对准时，他们将处于操纵飞机的最佳位置。
▌优化视野An optimized field of view当飞行员将自己与视觉参考点对齐时，驾驶舱的设计使得前面板上的所有仪表和显示器都在其视野范围内（图1）。
【⼲货】A320飞⾏操纵系统源⾃@3系飞⾏员（ID：Pilot_dictionary）摘要A320是第⼀个使⽤电传操纵系统的民⽤机型。
随后A330/A340飞⾏操纵都是在A320基础上做了改进，⽬前A380和A350使⽤的技术更先进，安全性更⾼。
作为空客机型飞⾏员，需要充分了解和掌握电传飞⾏操纵系统的基本原理。
飞⾏操纵舵⾯介绍飞机操纵⾯都是：‐电控的‐液压作动的⽔平安定⾯和⽅向舵可机械操纵。
侧杆⽤于控制飞机的俯仰及横滚(和偏航，间接通过转弯协调)。
计算机分析飞⾏员的输⼊，按需移动飞⾏操纵⾯，以完成飞⾏员要求的指令。
然⽽，在正常法则下，不论飞⾏员输⼊什么信息，计算机都将防⽌过度的机动飞⾏和超过俯仰和横滚轴安全包线的飞⾏。
但是，⽅向舵和传统飞机上的⼀样，不具备这种保护。
飞⾏操纵计算机介绍7个飞⾏操纵计算机根据正常、备⽤或直接法则处理飞⾏员和⾃动驾驶的输⼊，计算机有：2个 ELACs(升降舵副翼计算机)提供: 正常升降及安定⾯控制副翼的操纵。
3 个SECs(扰流板升降舵计算机)提供: 扰流板的操纵。
备⽤升降舵和安定⾯控制。
2 个FACs(飞⾏增稳计算机)提供: ⽅向舵电动控制。
另外的2个FCDC（飞⾏操纵数据集中器）从 ELAC (升降舵副翼计算机)和 SEC (扰流板升降舵计算机)获得数据并将数据送⾄ EIS (电⼦仪表系统)和 CFDS (中央故障显⽰系统)。
*飞⾏操纵系统控制逻辑A320飞机所有操纵⾯都需要液压驱动控制（G/B/Y）。
并且每个飞⾏操纵计算机和液压作动筒之间有着默认的对应关系。
【表1】扰流板控制逻辑每块扰流板都由⼀个伺服传动装置来定位。
每个伺服传动接收分别来⾃于G、 B或Y液压系统的动⼒，由SEC1、2 或3 来控制。
当相应的计算机出现故障或失去电控时，扰流板⾃动收⾄0位。
在液压供给失效的情况下，扰流板保持在失效时的偏转位置，或如果在空⽓动⼒的推动下，保持在较⼩的位置。
当⼀个机翼上的扰流⾯失效时，另⼀个机翼上相对称的扰流板被抑制。
