隐框、半隐框玻璃幕墙分项工程检验批质量验收记录第1页

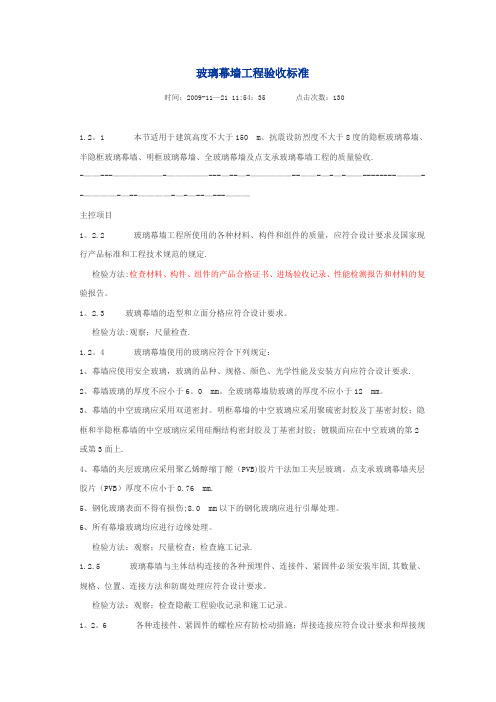

玻璃幕墙工程验收标准时间：2009-11—21 11:54：35 点击次数：1301.2。

1 本节适用于建筑高度不大于150 m、抗震设防烈度不大于8度的隐框玻璃幕墙、半隐框玻璃幕墙、明框玻璃幕墙、全玻璃幕墙及点支承玻璃幕墙工程的质量验收.-——---——————-—————---—--—-—————--——-—-—-——--------———--————-—--————-—-—--—---———主控项目1。

2.2 玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定.检验方法:检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。

1。

2.3 玻璃幕墙的造型和立面分格应符合设计要求。

检验方法:观察；尺量检查.1.2。

4 玻璃幕墙使用的玻璃应符合下列规定：1、幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求.2、幕墙玻璃的厚度不应小于6。

0 mm。

全玻璃幕墙肋玻璃的厚度不应小于12 mm。

3、幕墙的中空玻璃应采用双道密封。

明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上.4、幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB)胶片干法加工夹层玻璃。

点支承玻璃幕墙夹层胶片（PVB）厚度不应小于0.76 mm.5、钢化玻璃表面不得有损伤;8.0 mm以下的钢化玻璃应进行引爆处理。

6、所有幕墙玻璃均应进行边缘处理。

检验方法：观察；尺量检查；检查施工记录.1.2.5 玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固,其数量、规格、位置、连接方法和防腐处理应符合设计要求。

检验方法：观察；检查隐蔽工程验收记录和施工记录。

1。

2。

6 各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。

玻璃幕墙工程检验批质量验收记录项目概况
项目名称：玻璃幕墙工程
施工单位：XXX建筑有限公司
验收日期：20XX年XX月XX日
检验内容
1. 玻璃幕墙安装质量检验
2. 玻璃幕墙密封性能检验
3. 玻璃幕墙防水性能检验
4. 玻璃幕墙抗风压性能检验
检验结果
1. 玻璃幕墙安装质量检验结果：合格
- 安装工艺符合相关标准和规范要求
- 幕墙结构牢固，无明显变形或破损
- 玻璃安装位置准确，与设计要求一致
2. 玻璃幕墙密封性能检验结果：合格
- 幕墙密封胶密封性良好，无渗漏现象
- 玻璃幕墙与建筑结构之间无渗漏
3. 玻璃幕墙防水性能检验结果：合格
- 幕墙材料具有良好的防水性能
- 细部处理合理，无渗漏现象
4. 玻璃幕墙抗风压性能检验结果：合格
- 幕墙结构稳固，具有良好的抗风压性能
- 玻璃幕墙材料具有适当的强度和刚度
验收结论
根据以上检验结果，玻璃幕墙工程经检验合格，质量达到验收标准和要求。

施工单位提供的玻璃幕墙工程质量满足设计要求，可以正常使用和交付使用方。

123456789101第9.2.2条2第9.2.3条3第9.2.4条5第9.2.6条6第9.2.7条7第9.2.8条8第9.2.9条9第9.2.10条10第9.2.11条11第9.2.12条12第9.2.13条13第9.2.14条14第9.2.15条123456789101第9.2.16条1明显划伤及长度>100mm 的轻微划伤不允许2长度≤100mm的轻微划伤≤8条3擦伤总面积≤500mm21明显划伤及长度>100mm 的轻微划伤不允许2长度≤100mm的轻微划伤≤2条3擦伤总面积≤500mm 24第9.2.19条5第9.2.20条6第9.2.21条7第9.2.22条专业工长施工班组长施工单位检查评定记录第9.2.5条规范规定分包项目 经 理施工单位检查评定记录一个分格铝合金型材的表面质量明框幕墙外露框、压条幕墙的密封胶缝防火、保温材料的填充幕墙隐蔽节点的遮封装饰建筑装饰装修工程施工质量验收规范GB50210-2001规范规定幕墙渗漏结构胶、密封胶的打注、宽度和厚度幕墙开启窗的配件和安装质量防雷装置的连接幕墙表面每平方米玻璃的表面质量一般项目23规格、位置、连接方法和防腐处理连接件、紧固件的螺栓、焊接连接隐框、半隐框幕墙的托条明框幕墙的玻璃安装h>4m的全玻璃幕墙吊夹和玻璃缝隙点支承幕墙的支承爪幕墙内表面与主体结构连接节点、变形缝、墙角连接节点施工执行标准名称及编号分包单位主控项目4材料、构件和组件的质量幕墙的造型和立面分格幕墙玻璃的质量预埋件、连接件、紧固件其数量、玻璃幕墙检验批质量验收记录（表一）工程名称施工单位验收部位项目经理）监理（建设）单位验收记录。

玻璃幕墙安装检验批质量验收记录03090101001玻璃幕墙检验批质量验收记录表03090101001注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑装饰装修工程质量验收规范》GB50210-2001。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分各分项工程的检验批应按下列规定划分：1 相同设计、材料、工艺和施工条件的幕墙工程每500～1000应划分为一个检验批，不足500也应划分为一个检验批。

2 同一单位工程的不连续的幕墙工程应单独划分检验批。

3 对于异型或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位（或建设单位）和施工单位协商确定。

三、GB50210-2001规范摘要主控项目9.2.2 玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。

检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。

9.2.3 玻璃幕墙的造型和立面分格应符合设计要求。

检验方法：观察；尺量检查。

9.2.4 玻璃幕墙使用的玻璃应符合下列规定：1 幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。

2 幕墙玻璃的厚度不应小于6.0mm。

全玻幕墙肋玻璃的厚度不应小于12mm。

3 幕墙的中空玻璃应采用双道密封。

明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。

4 幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。

点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不应小于0.76mm。

5 钢化玻璃表面不得有损伤；8.0mm以下的钢化玻璃应进行引爆处理。

6 所有幕墙玻璃均应进行边缘处理。

玻璃幕墙工程检验批质量验收记录表（主控项目）GB50210—2001（一）说明（一）030701主控项目1、玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。

检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。

2、玻璃幕墙的造型和立面分格应符合设计要求。

观察和尺量检查。

3、玻璃幕墙使用的玻璃应符合下列规定。

（1）幕墙应使用安全玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。

（2）幕墙玻璃的厚度不应小于6.0mm。

全玻幕墙肋玻璃的厚度不应小于12mm。

（3）幕墙的中空玻璃应采用双道密封。

明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶；隐框和半隐框幕墙的中空玻璃应采用硅酮结构密封胶及丁基密封胶；镀膜面应在中空玻璃的第2或第3面上。

（4）幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。

点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不应小于0.76mm。

（5）钢化玻璃表面不得有损伤；8.0mm、以下的钢化玻璃应进行引爆处理。

（6）所有幕墙玻璃均应进行边缘处理。

观察和尺量检查；检查施工记录。

4、玻璃幕墙与主体结构连接的各种预埋件、连接件、紧固件必须安装牢固，其数量、规格，位置、连接方法和防腐处理应符合设计要求。

观察和检查隐蔽工程验收记录和施工记录。

5、各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊按规范的规定。

观察和检查隐蔽工程验收记录和施工记录。

6、隐框或半隐框玻璃幕墙，每块玻璃下端应设置两个铝合金或不锈钢托条，其长度不应小于100，厚度不应小于2mm。

托条外端应低于玻璃外表面2mm。

观察和检查施工记录。

7、明框玻璃幕墙的玻璃安装应符合下列规定：（1）玻璃槽口与玻璃的配合尺寸应符合设计要求和技术标准的规定。

（2）玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下部应至少放置两块宽度与槽口宽度相同、长度不小于l00mm的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。

玻璃幕墙工程检验批质量验收记录表(doc 5页)玻璃幕墙工程检验批质量验收记录表（一）单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1 各种材料、构件、组件第9.2.2条2 造型和立面分格第9.2.3条3 玻璃第9.2.4条4 与主体结构连接件第9.2.5条5 连接件紧固件螺栓第9.2.6条6 玻璃下端托条第9.2.7条7 明框幕墙玻璃安装第9.2.8条8 超过4m全玻璃幕墙安装第9.2.9条9 点支承幕墙安装第9.2.10条10 细部第9.2.11条11 幕墙防水第9.2.12条12 结构胶、密封胶打注第9.2.13条13 幕墙开启窗第9.2.14条14 防雷装置第9.2.15条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日说明（一）主控项目1、玻璃幕墙工程所使用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。

观察和检查施工记录及隐蔽工程验收记录。

9、点支承玻璃幕墙应采用带万向头的活动不锈钢爪，其钢爪间的中心距离应大于250mm。

观察和尺量检查。

10、玻璃幕墙四周、玻璃幕墙内表面与主体结构之间的连接节点，各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。

观察和检查隐蔽工程验收记录和施工记录。

11、玻璃幕墙应无渗漏。

在易渗漏部位进行淋水检查。

12、玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、均匀、无气泡,宽度和厚度应符合设计要求和技术标准的规定。

观察和尺量检查；检查施工记录。

13、玻璃幕墙开启窗的配件应齐全，安装应牢固，安装位置和开启方向、角度应正确：开启应灵活，关闭应严密。

观察和开闭检查。

14、玻璃幕墙的防雷装置必须与主体结构的防雷装置可靠连接。
