医用红外热成像技术[专业类别]

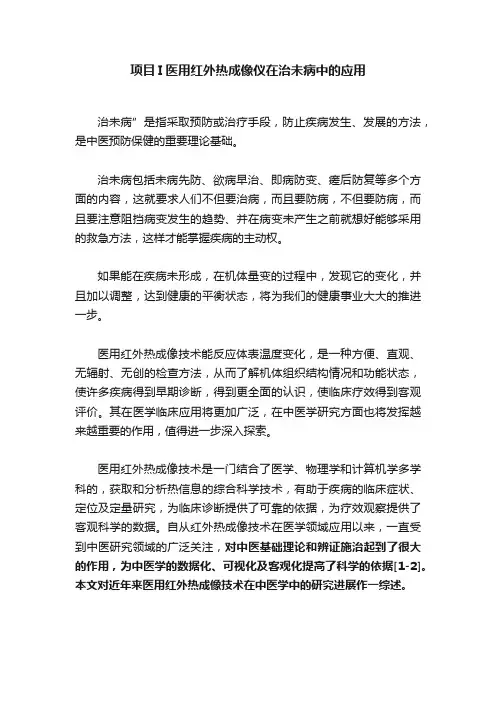

项目I医用红外热成像仪在治未病中的应用治未病”是指采取预防或治疗手段，防止疾病发生、发展的方法，是中医预防保健的重要理论基础。

治未病包括未病先防、欲病早治、即病防变、瘥后防复等多个方面的内容，这就要求人们不但要治病，而且要防病，不但要防病，而且要注意阻挡病变发生的趋势、并在病变未产生之前就想好能够采用的救急方法，这样才能掌握疾病的主动权。

如果能在疾病未形成，在机体量变的过程中，发现它的变化，并且加以调整，达到健康的平衡状态，将为我们的健康事业大大的推进一步。

医用红外热成像技术能反应体表温度变化，是一种方便、直观、无辐射、无创的检查方法，从而了解机体组织结构情况和功能状态，使许多疾病得到早期诊断，得到更全面的认识，使临床疗效得到客观评价。

其在医学临床应用将更加广泛，在中医学研究方面也将发挥越来越重要的作用，值得进一步深入探索。

医用红外热成像技术是一门结合了医学、物理学和计算机学多学科的，获取和分析热信息的综合科学技术，有助于疾病的临床症状、定位及定量研究，为临床诊断提供了可靠的依据，为疗效观察提供了客观科学的数据。

自从红外热成像技术在医学领域应用以来，一直受到中医研究领域的广泛关注，对中医基础理论和辨证施治起到了很大的作用，为中医学的数据化、可视化及客观化提高了科学的依据[1-2]。

本文对近年来医用红外热成像技术在中医学中的研究进展作一综述。

1红外热成像基本原理是什么？医用红外热成像是通过接收人体各部位代谢所产生的热量，形成图像，判别健康状况的技术。

人体是一个天然的生物发热体,由于解剖结构、组织代谢、血液循环及神经状态的不同,机体各部位温度不同,形成不同的热场。

正常的机体状态有正常的热图，异常的机体状态有异常的热图,比较两者的异同 , 结合临床就可以诊断, 推论疾病的性质和程度。

医用红外热成像技术主要是利用红外探测仪接收人体发出的红外线辐射，精确测定体表温度，经计算机处理和分析，将各点温度以二维温度不同颜色显示出来，即热像图的形式表现出来。

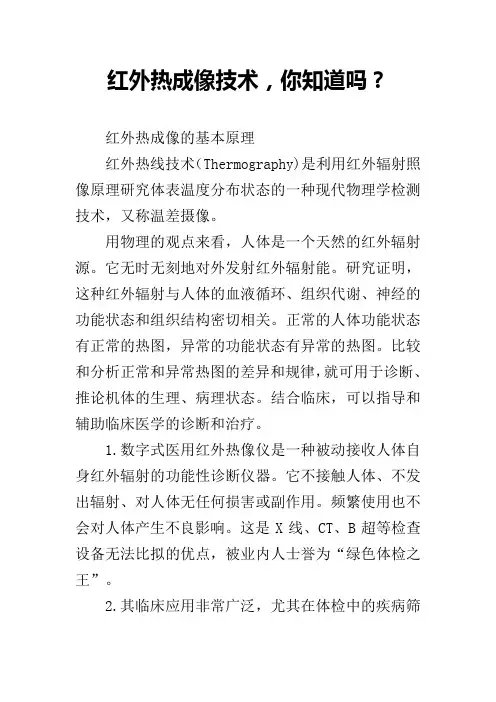

红外热成像技术，你知道吗？
红外热成像的基本原理
红外热线技术（Thermography)是利用红外辐射照像原理研究体表温度分布状态的一种现代物理学检测技术，又称温差摄像。

用物理的观点来看，人体是一个天然的红外辐射源。

它无时无刻地对外发射红外辐射能。

研究证明，这种红外辐射与人体的血液循环、组织代谢、神经的功能状态和组织结构密切相关。

正常的人体功能状态有正常的热图，异常的功能状态有异常的热图。

比较和分析正常和异常热图的差异和规律，就可用于诊断、推论机体的生理、病理状态。

结合临床，可以指导和辅助临床医学的诊断和治疗。

1.数字式医用红外热像仪是一种被动接收人体自身红外辐射的功能性诊断仪器。

它不接触人体、不发出辐射、对人体无任何损害或副作用。

频繁使用也不会对人体产生不良影响。

这是X线、CT、B超等检查设备无法比拟的优点，被业内人士誉为“绿色体检之王”。

2.其临床应用非常广泛，尤其在体检中的疾病筛
查、亚健康和亚临床的评估、癌症的早期诊断、血液系统、神经系统、烧伤、断肢再植、中医研究等领域有其独到之处，其还是疼痛疾病唯一可查的影像学仪器。

3.“温变早于病变”，许多疾病在发病早期，其温度的变化往往非常细微。

数字式医用红外热像仪检查过程快捷、测温精度高，其温度分辨率可达0.01℃，百分之一的温差也可以通过仪器清晰直观地显示出来。

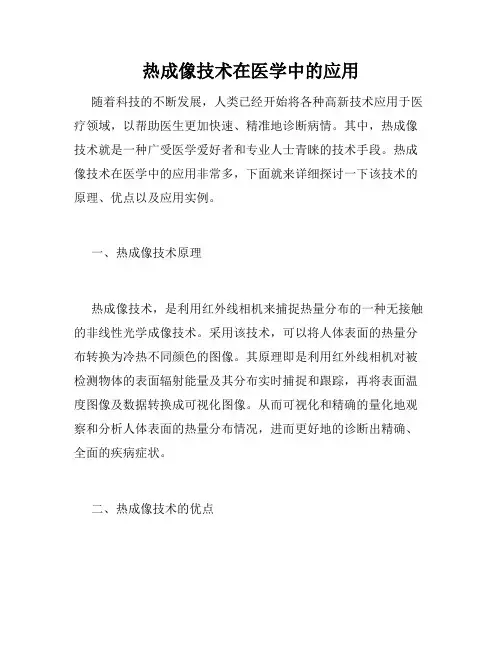

热成像技术在医学中的应用随着科技的不断发展，人类已经开始将各种高新技术应用于医疗领域，以帮助医生更加快速、精准地诊断病情。

其中，热成像技术就是一种广受医学爱好者和专业人士青睐的技术手段。

热成像技术在医学中的应用非常多，下面就来详细探讨一下该技术的原理、优点以及应用实例。

一、热成像技术原理热成像技术，是利用红外线相机来捕捉热量分布的一种无接触的非线性光学成像技术。

采用该技术，可以将人体表面的热量分布转换为冷热不同颜色的图像。

其原理即是利用红外线相机对被检测物体的表面辐射能量及其分布实时捕捉和跟踪，再将表面温度图像及数据转换成可视化图像。

从而可视化和精确的量化地观察和分析人体表面的热量分布情况，进而更好地的诊断出精确、全面的疾病症状。

二、热成像技术的优点尤其是对于现代医学来说，热成像技术的优点尤其明显。

首先，大大减少了诊断过程中病人的痛苦感受。

热成像技术是一种无创、无疼痛的诊断方法，不需要穿刺或药物刺激，也不需要放置任何传感器或导管，光照即可得到目标物的热分布图。

其次，它可以扫描和记录时间依赖性的温度分布。

随着疾病的发展和康复，人体的内部和外部温度分布也会发生相应的变化。

热成像技术可以扫描到被检测区域的时间依赖性的温度分布，进而更好的观察疾病的发展和痊愈的进程。

此外，热成像技术的应用范围非常广，包括心血管疾病,肿瘤,中风,外伤,关节,头部创伤等等。

因此可以说，该技术是一种非常灵活多变的医学检测手段。

三、热成像技术的应用实例1. 早期发现乳腺癌据科研专家调查研究表明，乳腺癌会产生高温区域。

通过对乳腺癌患者的乳房进行红外线扫描，可以发现乳腺癌产生的高温区域，进而确定病灶所在的区域，更好地指导开展治疗。

2. 诊断淋巴丰满综合症淋巴丰满综合症是一种疾病，会造成体内淋巴的增多，导致水肿。

热成像技术能够非常快速地检测出不同部位的水肿程度，帮助医生更快捷的诊断出淋巴丰满综合症。

3. 诊断脊柱疾病脊柱疾病的诊断过程通常会依赖于X光片和MRI等检测方法。

红外成像技术在医学中的应用技术及应用一、乳腺瘤的早期诊断红外热像仪引入医学领域，首先从检查乳腺开始。

对于健康的妇女，两侧乳房的热图是对称的，任何乳房热图的不对称性往往与疾病和细胞活性有关，更多地与肿瘤有关。

恶性肿瘤周围血管丰富，其温度大多高于正常组织。

研究表明，大多数乳腺癌的热图像具有明显的不对称性，患侧的乳房热图像呈明显的局域性热区，乳晕周围也明显出现高温。

二、血管疾病的诊断人的肢体温度主要由血液循环状态所决定，当存在血管病变时，血循环发生障碍，皮温降低。

如闭塞性脉管炎、动脉栓塞、动脉瘤等，通常表现为病变部位温度异常，用红外热像仪可清楚显示出病变部位及范围。

闭塞性脉管炎是一种慢性全身性疾病，多发生在下肢，更多见于趾端。

中小动脉内膜发生炎症，引起血栓，使动脉闭塞，病变部位血液循环障碍，皮温降低。

用热像仪很容易诊查出病变部位及范围，立体感强。

人为误差小。

特别是对早期脉管炎的诊断，由于其临床症状尚不十分明显，一般方法检查不出，但用热像仪，不但能显示出病变的存在，而且能看出各趾病变的程度和范围。

通过早期诊断和及时治疗，可避免肢体发生严重损害，如溃疡和坏死。

脑动脉病变的先期诊断对于防止脑血栓的出现十分有效。

颈动脉由颈部进入颅入，它供给同侧脑前部血液。

当血管中血栓形成使血管变窄时，对脑供血不足。

血栓碎裂向上流到小脑动脉分支停留下来。

引起脑血栓。

当颈动脉闭塞达到50%以上时，由于血循障碍前额皮肤的温度有0.5℃的变化，因此用热像技术诊断，可以在发生脑血栓之前进行手术。

动脉瘤大多是由外伤所致局部隆起。

由于动、静脉血具有一定的温差，所以在红外热图上显示出血管瘤的外形、大小及周围血管分布的状况。

三、皮肤损伤病症的诊断红外热图一般反映皮肤本身温度的分布，很自然，皮肤病症的诊断是热像仪应用的一个合适领域。

例如，用热像仪很容易查出皮肤冻伤面积，其准确性接近100%。

因为冻伤部位坏死，无血供应，其温度比周围皮肤明显低。

此外，皮肤烧伤的热像诊断也很有前途。

一：医用红外热成像技术的发展史最早使用生物热学诊断技术的记录可以在大约公元前480年希波克拉底(希腊名医)的著作中找到。

方法是将病人的身体表面涂满泥巴，观察什么部位干的最快，以此判断器官疾病情况。

20世纪50年代，军队开始使用红外热成像技术监控夜间行进的队伍，引领了热成像诊断技术的新纪元。

到了20世纪50年代中期红外热成像技术允许医学目的的应用。

红外热成像技术第一次的诊断应用是在1956年，Lawson发现患有乳癌的乳房皮肤表面温度要高于正常的组织温度。

他还发现癌症患者的血管温度要高于动脉温度。

在1972年美国卫生教育和福利部发表一篇论文，其中部长Thomas Tiernery写到，“医学顾问证实当前红外热成像技术作为一种诊断技术在以下4个领域的发展已经超越了实验阶段：（1）女性乳房病理检查，（2）…”。

1982年1月29日，美国食品药品监督局批准红外热成像技术做为一种乳癌成像检测手段。

20世纪70年代之后，大量的医学中心和诊所开始将红外热成像技术用于各种目的的诊断。

二、医用红外热成像技术的原理上海欧美大地的医用红外热成像技术的原理，所有高于绝对温度（－273K）的物体都会发射红外辐射，霍尔兹－波兹曼发现红外辐射及温度之间的关系。

物体表面发射的红外辐射与物体表面的辐射率及绝对温度成正比。

人体的辐射率接近1%，类似黑体，即几乎能100%辐射红外能量。

这样就可以通过人体皮肤的红外辐射得出人体温度分布。

医用红外热成像技术就是通过接收病人身体表面的红外辐射，对病人身体表面及热区温度进行检测、记录、成像。

图像可以提供被检测区域的温度对比信息，对被检测区域进行定性和定量检测。

三、医用红外热成像技术与其他诊断技术的区别目前医院一般常用的检查设备有B超、12导心电图机、生化分析仪、骨密度测定仪、近红外乳透仪、彩色超声多谱乐、电子胃肠镜、肺功能仪、X光机等。

常规的检查设备在疾病的的诊断方面都有其局限性，对病人有侵入或伤害性。

红外热成像技术在中医学的研究现状及展望红外热成像技术是一种新兴的医学影像技术，在临床医学领域得到了广泛的应用。

与传统的医学影像技术相比，红外热成像技术具有非侵入性、无辐射、易操作等优点，被广泛应用于全身感染性疾病、心脏病、肿瘤、中风，神经心理疾病等多领域。

影像技术与中医的结合，可以为中医诊疗提供更为直观的依据，从而加深我们对中医的认识和理解。

一、红外热成像技术的基本原理红外热成像技术是一种利用红外线探测被测体表面温度分布并将其表现成图片的技术。

其基本原理是通过红外线相机捕获目标表面的红外辐射，然后将红外辐射转换成温度分布信息，最终形成红外热成像图像。

红外成像技术利用目标物体表面的温度分布来对其内部结构和病变情况进行分析，从而为医学诊断提供有力的依据。

二、红外热成像技术在中医学中的应用现状红外热成像技术在中医学中的应用主要体现在辨证诊断、治疗效果评估、药物疗效监测等方面。

通过红外热成像技术，中医医师可以直观地观察患者身体表面的热量分布情况，从而帮助其进行辨证诊断。

同时，红外热成像技术还可以用于监测中医治疗对患者的疗效，评估治疗的有效性，并及时调整治疗方案。

在中医药物疗效监测方面，红外热成像技术也可以帮助中医医师监测药物在患者身体内的分布情况，为中医药物的疗效评估提供客观的数据支持。

三、红外热成像技术在中医诊断中的应用1. 红外热成像技术在中医脏腑诊断中的应用中医脏腑诊断是中医诊断的重要方法之一，通过观察患者脏腑的特定体征来辅助诊断疾病。

红外热成像技术可以直观地显示患者体表脏腑部位的温度分布情况，帮助中医医师判断脏腑功能的健康状况。

例如，肝经与肾经的特定区域可以通过红外热成像技术得到清晰的体表温度分布图像，从而帮助中医医师判断患者的肝肾功能状况，辅助诊断和治疗。

2. 红外热成像技术在中医辨证诊断中的应用中医辨证诊断是中医治疗的核心要素之一，通过辨别患者的体表表征、脏腑功能、舌象脉象等信息，来确定病因、病位、病性和辩证施治。

红外热成像全身扫描，红外热成像是什么？红外热成像是什么？医用红外热像仪是医学技术和红外摄像技术、计算机多媒体技术结合的产物。

其实质是一种全身温度分布扫描仪。

原理是：利用遥感技术将人体发出的红外线信号摄入并转化为电信号，经AD转换为数字信号，经计算机以伪彩色显示温度分布场，由专用软件处理，用于临床分析诊断。

接收人体内代谢热在体表面动态平衡的热辐射测定体内异常代谢热源——深度、形状、温差红外热成像仪的优点：“绿色”无创，不少检测仪器都会或多或少对人体产生一定伤害，而红外热成像不会产生任何射线损害人体白细胞，也无需标记药物。

全面性，它能检测全身所有部位，克服其他仪器只能检查局部的限制，多应用于炎症、肿瘤、结石、血管性疾病、神经系统以及亚健康等百余种病症。

早期发现，红外热成像在临床上最突出的作用就是早期预警身体病症，因为其他的仪器都是在疾病已经形成时才能检测出来，所以，提早发现才能有效防止疾病的产生。

红外热成像仪检查图：高热区：桔红色或白色。

提示：未/低分化恶性肿瘤、急性炎症、组织脏器机能亢进、急性手术后组织修复反应、血液供给明显增加等。

低热区：深/浅紫色。

提示：中/高分化恶性肿瘤、良性肿瘤、各类慢性炎症、中度组织增生、组织脏器机能亢进、息室、息肉、血管瘤或血管畸形、血液供给减少、中度手术后组织修复等。

温区：黄中有浅紫色/黄色。

提示：高分化恶性肿瘤或恶性肿瘤中心部缺血坏死液化、血液供给减少、组织脏器机能轻度降低、血管瘤、轻度组织增生等。

凉区：黄色或黄绿色。

提示：组织脏器机能中度降低、囊肿、恶性肿瘤中心部因缺血坏死液化、胸、腹水等。

冷区：绿色或浅黑色。

提示：组织脏器机能明显降低或丧失、囊肿等。

红外热成像的检测原理其实没那么神秘，从物理原理来解释，就是人体是一个能够自然产生的红外辐射源，不停向周围发散和吸收红外辐射。

正常的人体各部位的温度是具有稳定性和特殊性的，不同温度有不同的热场，当某个部位出现病变或异常时，此处的血流量会发生变化，导致局部温度的改变。

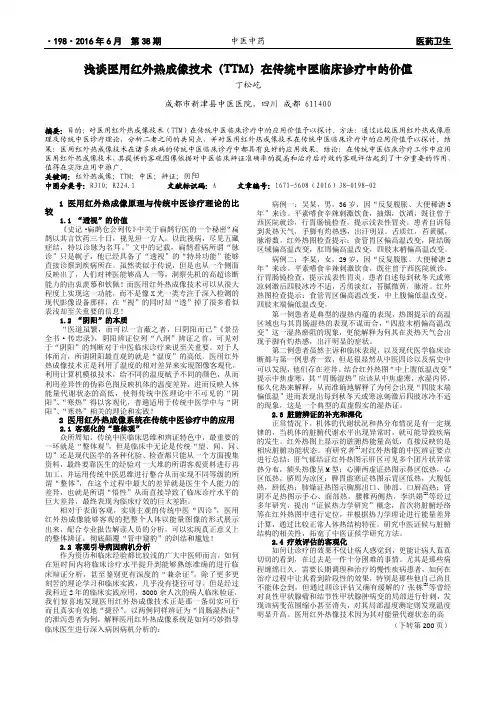

浅谈医用红外热成像技术（TTM）在传统中医临床诊疗中的价值丁松屹成都市新津县中医医院，四川 成都 611400摘要：目的：对医用红外热成像技术（TTM）在传统中医临床诊疗中的应用价值予以探讨。

方法：通过比较医用红外热成像原理及传统中医诊疗理论，分析二者之间的共同点，并对医用红外热成像技术在传统中医临床诊疗中的应用价值予以探讨。

结果：医用红外热成像技术在诸多疾病的传统中医临床诊疗中都具有良好的应用效果。

结论：在传统中医临床诊疗工作中应用医用红外热成像技术，其提供的客观图像依据对中医临床辨证准确率的提高和治疗后疗效的客观评估起到了十分重要的作用，值得在实际应用中推广。

关键词：红外热成像；TTM；中医；辨证；阴阳中图分类号：R310；R224.1 文献标识码：A 文章编号：1671-5608（2016）38-0198-021 医用红外热成像原理与传统中医诊疗理论的比较1.1 “透视”的价值《史记·扁鹊仓公列传》中关于扁鹊行医的一个秘密“扁鹊以其言饮药三十日，视见垣一方人。

以此视病，尽见五藏症结，特以诊脉为名耳。

”文中的记载，扁鹊看病所谓“脉诊”只是幌子，他已经具备了“透视”的“特异功能”能够直接诊察到疾病所在。

虽然类似于传说，但是也从一个侧面反映出了，人们对神医能够高人一等，洞察先机的高超诊断能力的由衷羡慕和钦佩！而医用红外热成像技术可以从很大程度上实现这一功能，而不是像X光一类专注于深入检测的现代影像设备那样，在“视”的同时却“透”掉了很多看似表浅却至关重要的信息！1.2 “阴阳”的本质“医道虽繁，而可以一言蔽之者，曰阴阳而已”《景岳全书·传忠录》，阴阳辨证位列“八纲”辨证之首，可见对于“阴阳”的判断对于中医临床诊疗来说至关重要。

对于人体而言，所谓阴阳最直观的就是“温度”的高低。

医用红外热成像技术正是利用了温度的相对差异来实现图像客观化，利用计算机模拟技术，给不同的温度赋予不同的颜色，从而利用差异性的伪彩色图反映机体的温度差异，进而反映人体能量代谢状态的高低，使得传统中医理论中不可见的“阴阳”、“寒热”得以客观化，普遍适用于传统中医学中与“阴阳”、“寒热”相关的理论和实践！2 医用红外热成像系统在传统中医诊疗中的应用2.1 客观化的“整体观”众所周知，传统中医临床思维和辨证特色中，最重要的一环就是“整体观”，但是临床中无论是传统“望、闻、问、切”还是现代医学的各种化验、检查都只能从一个方面搜集资料，最终要靠医生的经验对一大堆的所谓客观资料进行再加工，并运用传统中医思维进行整合从而实现不同等级的所谓“整体”，在这个过程中最大的差异就是医生个人能力的差异，也就是所谓“悟性”从而直接导致了临床诊疗水平的巨大差异，最终表现为临床疗效的巨大差距。

红外热成像诊疗技术临床使用小结，医用红外热成像的特点是什么？ ...疼痛是一种主观感觉，目前没有一种设备能记录疼痛，由于疼痛区域必然伴有或/和异常代谢变化，或/和神经功能状态变化，或/和血液循环变化，这些因素的变化，必然导致温度的变化，红外热像仪可以通过记录与疼痛伴随的温度变化来反映疼痛的性质、程度、范围。

通过接收人体热辐射信号，经计算机处理重建出对应各部位温度分布图，记录分析人体热场的功能影像技术。

人体为自然产热源，不同的组织结构因生理病理代谢变化反应到体表的温度形成差异图。

医用红外热成像技术采集个体客观时刻、客观环境、客观生理病理条件下体表温度的差异热图，为医生提供相关组织代谢变化甚至损伤的客观信息，尤其是对软组织损伤等。

热成像技术已经成为疼痛客观定位、量化评估，治疗效果客观评价的最具潜质的现代临床检查手段。

----------疼痛变得可视化，量化，为观察病情、治疗转归提供客观依据红外热成像图可辅助诊断：1、监测血管供血功能状态。

2、判断急慢性炎症的部位、性质、程度。

3、判断软组织疼痛的部位性质程度。

4、药物或其他治疗方法全程监视及评估疗效。

下图为为患者经椎间孔镜髓核摘除术治疗前后的红外热像图（图左术前图右术后），术前红外热像图右小腿后侧可见明显低温区，提示L5神经受压缺血，术后检查两侧温度已基本对称，同时患者疼痛症状已缓解，手术效果很好。

医用红外热成像的特点1、无B超、CT等检查仪的辐射性，可以连续多次检测2、分辨病变部位温度达到0.01℃-0.03℃，细微的炎性病灶也能呈现出来3、发现病变更早。

能够比CT、X线、MR等提早发现病变部位及骨骼、关节损伤6~12个月4、检测时间短，10分钟的时间，就能出一张全身体表温度图谱。

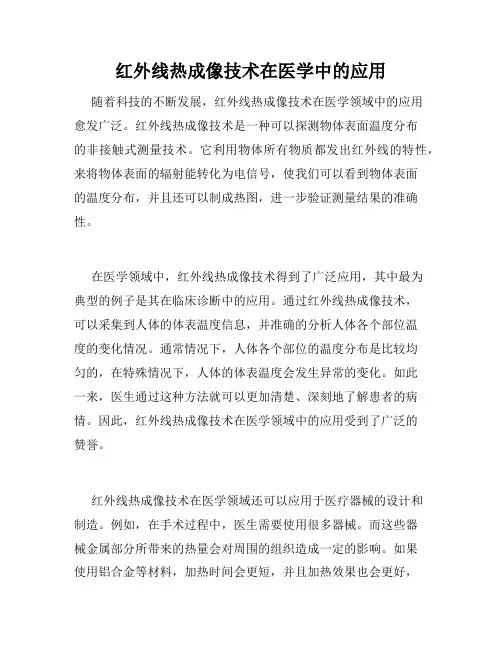

红外线热成像技术在医学中的应用随着科技的不断发展，红外线热成像技术在医学领域中的应用愈发广泛。

红外线热成像技术是一种可以探测物体表面温度分布的非接触式测量技术。

它利用物体所有物质都发出红外线的特性，来将物体表面的辐射能转化为电信号，使我们可以看到物体表面的温度分布，并且还可以制成热图，进一步验证测量结果的准确性。

在医学领域中，红外线热成像技术得到了广泛应用，其中最为典型的例子是其在临床诊断中的应用。

通过红外线热成像技术，可以采集到人体的体表温度信息，并准确的分析人体各个部位温度的变化情况。

通常情况下，人体各个部位的温度分布是比较均匀的，在特殊情况下，人体的体表温度会发生异常的变化。

如此一来，医生通过这种方法就可以更加清楚、深刻地了解患者的病情。

因此，红外线热成像技术在医学领域中的应用受到了广泛的赞誉。

红外线热成像技术在医学领域还可以应用于医疗器械的设计和制造。

例如，在手术过程中，医生需要使用很多器械。

而这些器械金属部分所带来的热量会对周围的组织造成一定的影响。

如果使用铝合金等材料，加热时间会更短，并且加热效果也会更好，但是高温的影响下，器械的表面也会受到一定的熔化，这样器械的光泽度将会降低，让医生难以操作。

而采用红外线热成像技术，就可以对这些器械进行全方位的温度监测，从而在材料的选择和制造过程中进行合理的评估。

此外，在体育保健领域中，红外线热成像也被广泛使用。

例如，在足球或篮球场上，面对运动员突如其来的伤病，医疗救护人员可以立即使用红外线热成像仪检查伤病部位的温度变化，以明确确定伤病部位的严重程度，并采取相应的速度和方法进行处理。

红外线热成像技术在医学领域的应用进一步突出了它在应用中的广泛性和可靠性。

目前，红外线热成像技术的发展仍处于起步期，仍有很多问题需要解决。

但是我们相信，随着这项技术的不断推广和发展，它必将在医学领域肩负起越来越大的责任，为医学的发展做出越来越大的贡献。
