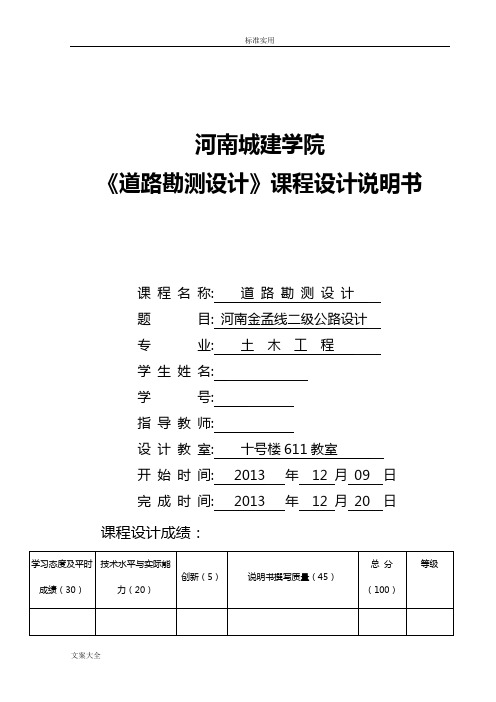

河南城建学院《道路勘测设计》课程设计说明书课程名称: 道路勘测设计题目: 河南金孟线二级公路设计专业: 土木工程学生姓名:学号:指导教师:设计教室: 十号楼611教室开始时间:2013年12 月09 日完成时间:2013 年12 月20 日课程设计成绩：指导教师签名：年月日目录1、设计任务书 (2)1.1设计题目 (2)1.2设计时间及地点 (2)1.3课程设计的目的 (2)1.4设计原始资料及依据 (2)1.5主要内容与基本要求 (3)1.6技术标准 (6)2.设计方案的拟定及说明 (7)2.1平面设计 (7)2.2纵断面设计 (7)2.3横断面设计 (8)3.平曲线的选择及参数计算 (9)3.1平曲线的选择 (9)3.2平曲线要素计算 (10)4、竖曲线的设计计算 (12)4.1纵断面设计原则 (12)4.2竖曲线要素计算 (14)4.3竖曲线计算依据 (14)4.4纵断面设计成果表 (15)5、横断面设计 (16)5.1路幅断面尺寸拟定 (16)5.2路基边坡和断面形式设计 (16)5.3超高与加宽设计 (17)6、设计 (18)参考文献181、设计任务书1.1 设计题目河南金孟线二级公路设计1.2 设计时间及地点课程设计的时间在本学期第十五周，12月16日到12月20日。
1.3课程设计的目的通过课程设计，使学生所获得的专业理论知识加以系统化，整体化，以便于巩固和扩大所学的专业知识；道路勘测设计是教学计划中重要的实践性教学环节之一，在设计过程中，通过实际工程设计，结合课程教学，掌握公路勘测设计的程序和技术方法。
使理论知识与实践相结合，熟悉路线设计的步骤和方法。
进一步巩固和加深及运用课堂上所学的勘测设计原理、标准、方法、理论基础知识，培养学生的分析问题、解决问题、独立设计的能力，使知识系统化，从而为毕业实习和设计打下基础。
自然环境优越，属暖温带大陆性季风气候，四季分明，气候温和，雨量充沛，处于暖温带和亚热带气候交错的边缘地区，具有明显的过渡性特征。
道路勘测设计课程设计一、教学目标本课程的教学目标是使学生掌握道路勘测与设计的基本理论、方法和技能。
具体包括：1.知识目标：学生能够理解并掌握道路勘测与设计的基本概念、原理和方法，了解相关技术标准和安全规定。
2.技能目标：学生能够熟练使用道路勘测与设计的工具和设备，具备进行道路勘测与设计的基本技能。
3.情感态度价值观目标：学生能够认识道路勘测与设计对交通安全、城市建设和经济发展的意义，培养学生的责任感和使命感。
二、教学内容本课程的教学内容主要包括道路勘测与设计的基本理论、方法和实践。
具体包括：1.道路勘测的基本原理和方法，如测量学、地形图绘制、道路中线和边线的勘测等。
2.道路设计的基本原理和方法，如道路等级划分、路线设计、路基设计和路面设计等。
3.道路勘测与设计的实践操作，如实际勘测任务、设计任务和设计报告撰写等。
三、教学方法本课程的教学方法包括讲授法、案例分析法、实验法和讨论法。
具体包括：1.讲授法：通过教师的讲解，使学生掌握道路勘测与设计的基本理论和方法。
2.案例分析法：通过分析实际案例，使学生理解和应用道路勘测与设计的原理和方法。
3.实验法：通过实际操作，使学生掌握道路勘测与设计的工具和设备，提高学生的实践能力。
4.讨论法：通过分组讨论和课堂讨论，激发学生的思考和创新，培养学生的团队合作能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
具体包括：1.教材：选用权威、实用的教材，如《道路勘测设计基础》等，为学生提供系统的理论知识。
2.参考书：提供相关领域的参考书籍，如《道路工程》、《测量学》等，丰富学生的知识体系。
3.多媒体资料：制作课件、演示文稿等多媒体资料，生动形象地展示道路勘测与设计的相关内容。
4.实验设备：准备道路勘测与设计所需的实验设备，如全站仪、水准仪、绘图板等，为学生提供实践操作的机会。
五、教学评估本课程的评估方式包括平时表现、作业和考试等。
具体包括：1.平时表现：通过课堂参与、提问、讨论等环节，评估学生的学习态度和积极性。
《道路勘测设计》课程设计说明书1.概述1.1设计任务依据和概述根据公路工程毕业设计任务书，进行本次施工图设计。
本次初步设计为二郎山至草山岭新建二级公路项目。
本项目起点为二郎山，桩号为K0+000，终点为草山岭，桩号为K3+340.00，线路长度为3.3400km。
本工程全线按二级公路标准设计。
根据沿线村镇分布情况，结合现有公路和规划路网，在相应的地方道路、机耕道和人行道路上设置平交道口。
排水沟和灌溉沟之间应设置涵洞和桥梁。
1.1.1设计标准（1）主线设计标准本工程按交通部《公路工程技术标准》（jtgb01-2022）中二级公路标准设计。
计算行车速度为60km/h，主要技术指标如下：公路等级:二级公路；计算行车速度:60公里/小时；路基宽度:11米其中：车道宽度：233.50m硬路肩：231.5米土路肩：230.5米（2）线性元件标准平曲线半径：一般最小半径：200m；极限最小半径：125m；不设缓和曲线和超高最小半径：1500米纵坡：最大纵坡：6%最小纵坡：路堑或其他横向排水不畅地段不小于0.3％最大坡长：1200米（坡度为3％时）1000m（坡度为4%时）１800m（坡度为5%时）600米（坡度为6％时）竖曲线特征：竖曲线最小半径：凸形一般最小半径/极限最小半径2000/1400米；凹形一般最小半径/极限最小半径:1500/1000米；竖曲线最小长度:50米（3）桥涵设计标准桥涵宽度：与路基同宽；桥涵设计荷载：公路一级；（4）路面设计标准路面设计标准轴载：100kn；（5）道路平面交叉标准水平穿越路线应尽可能笔直、正交。
当需要斜交时，交叉角应大于45度。
平交范围内的纵坡应设置为平坡。
条件有限时，纵坡不得大于3%。
所有平面交叉口均采取严格的安全措施，设置警告标志、方向标志、限速标志等，主要交叉口设置转弯车道。
1.1.2总体设计原则本工程为二郎山至草山岭二级公路公路的新建路段，根据《公路工程技术标准》（jtgb01-2021）的要求，交通量的预测情况及公路的使用功能，确定总体设计原则如下：（1）采用的技术标准必须满足公路使用任务、功能和远期交通量的需要。
道路勘测设计课程设计说明书《道路勘测设计》课程设计说明书第1章绪论1.1 设计任务与内容设计名称：某新建三级公路路线设计设计资料：[1]公路等级：山岭重丘区三级公路；设计速度：30km/h；[2]地形图：地形图2张，比例尺：1:2000；[3]路线起、终点：见地形图；[4]路线沿线地质：泥质页岩设计要求：①路线主要技术指标的确定；②路线方案的选择和确定；③纸上定线；④平面、纵断面和横断面设计；⑤路线设计计算，包括：曲线要素、路线里程、纵断面设计高程、路基加宽、超高、土石方数量等；⑥图纸表格的绘制和填写，包括：平面图、纵断面图、路基标准横断面图、路基横断面图、直线及曲线一览表、路基设计表、土石方数量计算表等；1.2 设计成果设计公路为三级公路，设计速度为30km/h，路线长度大约为1500m。
焦点个数为5个，最小平曲线半径为350m，最大平曲线半径为515m。
最大纵坡为3.310%，最小纵坡为0.507%。
最大坡长为500m,最小坡长为192m。
竖曲线半径均为2000m。
第2章路线平面设计2.1 路线平面线形说明平面线形设计一般原则为（1）平面线形应与地形、地物相适应，与周围环境相协调，在地势起伏很大的山岭重丘区，路线以高程为主导，为适应地形，曲线所占比例较大。
平面线形以曲线为主。
直线、圆曲线、缓和曲线的选用与合理组合取决于地形地物等具体条件，不要片面强调路线以直线为主或曲线为主。
（2）保持平面线形的均衡与连贯，长直线尽头不能接以小半径曲线。
长直线和大半径曲线会导致较高的车速，若突然出现小半径曲线，会因减速不及而造成事故。
高、低标准之间要有过渡。
同一等级的道路由于地形的变化在指标的采用上会有变化，同一条道路按不同设计速度的各设计路段之间也会形成技术标准的变化。
（3）平曲线应有足够的长度，汽车在曲线路段上行驶，如果曲线过短，司机就必须很快的转动方向盘，这样在高速行驶的情况下是非常危险的。
同时，如不设置足够长度的缓和曲线，使离心加速度变化率小于一定数值，从乘客的心理和生理感受来看也是不好的。
《道路勘测设计》课程设计说明书The instruction booklet of the path survey curriculumdesigns目录1设计概述 (1)1.1目的和要求： (1)1.2设计依据： (1)1.3公路设计概况： (1)1.4平面设计标准的确定 (2)1.5路线起讫点 (2)1.6沿线自然地理概况 (2)2道路参数 (2)2.1 道路等级的确定 (2)2.2 公路技术标准的确定 (2)2.3 控制要素 (3)2.4平面设计技术指标 (3)2.4.1圆曲线最小半径 (3)2.4.2圆曲线最大半径 (4)2.4.3圆曲线半径的选用 (4)2.4.4平曲线最小长度 (4)2.4.5缓和曲线技术要求 (4)2.4.6平曲线要素的确定 (5)2.4.7初步设计的平曲线加桩 (7)2.4.8曲线主点桩号计算 (7)2.5 路线方案的拟定与比较 (8)2.5.1 两方案概述 (8)2.5.2 两方案特点比较 (8)2.5.3 两方案比选结果 (8)2.6道路平面设计 (9)2.6.1平面选线的原则： (9)2.7道路纵断面设计 (9)2.8道路横断面设计 (10)2.8.1行车视距 (10)2.9土石方量计算及调配 (11)2.9.1土石方数量计算 (10)3设计图纸及计算说明部分 (11)3.1计算说明部分（附表） (11)3.2图纸部分（附图） (11)致谢 (12)参考文献 (13)1 设计概述1.1目的和要求：课程设计是教学计划中的一个重要的教学环节，学生在学完教学计划所规定的课程以后进行。
目的在于培养学生综合运用所学基础理论、专业知识和技能(包括历次的认识实习、教学实习和生产实习)解决工程问题的能力。
在教师的指导下，学生独立地、较系统地全面地完成一条或一段公路的初步设计。
通过这一环节，可以使学生基本掌握公路设计的全过程，学会考虑问题、分析问题、解决问题的方法，进一步巩固已学课程并再探讨学习一些新的专业知识，培养学生独立工作的能力、解决实际问题的能力及查阅参考书(资料)与进一步熟悉、应用和理解《标准》、《规范》、《手册》的能力。
山东交通学院课程设计说明书1.概述1.1设计任务依据及概况根据公路工程毕业设计任务书，进行本次施工图设计。
本次初步设计为山东省烟台市境内省道228线阳安至孔镇二级公路新建工程，工程起点在阳安，桩号为K0+000，终点在孔镇，桩号K4+985.170，路线4.985170Km。
本工程全线按二级公路标准设计，根据沿线村镇的分布情况，并与现有公路和规划路网相结合,在相应的地方道路、机耕路、人行路上设置平交道口。
在排灌沟渠间设置涵洞、桥梁。
1.1.1设计标准（1）主线设计标准本工程是按交通部颁发的《公路工程技术标准》（JTG B01-2003）规定的二级公路标准设计，计算行车速度80Km/h,其主要技术指标如下：公路等级: 二级公路；计算行车速度: 80公里/小时；路基宽度: 12米其中：行车道宽度： 2³3.75 米硬路肩： 2³1.5米土路肩： 2³0.75米（2）线形要素标准平曲线半径：一般最小半径： 400米；极限最小半径： 250米；不设缓和曲线和超高最小半径：2500米纵坡：最大纵坡： 5％最小纵坡：路堑或其他横向排水不畅地段不小于0.3％最大坡长： 1100米（坡度为3％时）900米（坡度为4％时）700米（坡度为5％时）500米（坡度为6％时）竖曲线要素：竖曲线最小半径：凸形一般最小半径/极限最小半径4500/3000米；凹形一般最小半径/极限最小半径: 3000/2000米；１竖曲线最小长度: 70米（3）桥涵设计标准桥涵宽度：与路基同宽；桥涵设计荷载：公路Ⅰ级；（4）路面设计标准路面设计标准轴载：100KN；（5）道路平面交叉标准平面交叉路线尽可能为直线、并尽量正交。
当必须斜交时，交叉角度应大于45度。
平面交叉范围内的纵坡宜设置为平坡，当条件受限制时，纵坡不大于3％。
所有的平面交叉口采取严格的安全措施，设置了警告标志、指路标志、限速标志等，在主要的交叉口还设置转弯车道。
《道路勘测设计》课程设计说明书课题名称: 某三级公路路线设计院（系）: 土木建筑分院专业: 交通工程姓名: 饶先鹏班级: 2014级交通工程2班0224号教师签字2016年12月26日目录一、设计说明1.1课程设计的目的 ................................................................1.2设计要求......................................................................1.3设计原始资料 ..................................................................二、道路定线2.1道路选线的一般原则 ............................................................2.2选线的步骤和方法 ..............................................................2.3路线方案比选评价指标 ..........................................................三、平面设计3.1平面设计的要求和原则 ..........................................................3.2直线设计......................................................................3.3曲线设计......................................................................3.4有缓和曲线的平曲线要素计算实例 ................................................四、纵断面设计4.1纵断面设计的原则 ..............................................................4.2纵坡及坡长设计 ................................................................4.3平纵线形组合设计 ..............................................................4.4竖曲线设计....................................................................五、横断面设计5.1道路横断面设计的要求 ..........................................................5.2路肩设计......................................................................5.3平曲线加宽超高设计 ............................................................5.4路基土石方数量计算与调配 ......................................................六、总结参考文献一、设计说明1.1课程设计的目的通过课程设计，让我们的理论知识得到实践，让我们对道路勘察设计有更深刻的了解，以及巩固和扩大所学的专业知识；道路勘测设计是教学计划中重要的实践性教学环节之一，在设计过程中，通过实际工程设计，同时结合课堂学习的知识及课本知识，掌握公路勘测设计的程序和技术方法。
1.概述1.1设计任务依据及概况根据道勘课程设计任务书，进行了本次设计。
本次初步设计为二级公路新建工程，工程起点桩号为K0+000，终点桩号K0+544.151，路线0.5442Km。
本工程全线按二级公路标准设计，根据沿线地形特点，并与现有公路和规划路网相结合,在相应的地方道路、机耕路、人行路上设置平交道口。
1.2设计标准（1）主线设计标准本工程是按交通部颁发的《公路工程技术标准》（JTG B01-2003）规定的二级公路标准设计，计算行车速度60Km/h,其主要技术指标如下：公路等级: 二级公路；计算行车速度: 60公里/小时；路基宽度: 11米；其中：行车道宽度： 2³3.50 米硬路肩：2³1.5米土路肩：2³0.5米（2）线形要素标准平曲线半径：一般最小半径： 200米；极限最小半径： 125米；不设缓和曲线和超高最小半径：1500米纵坡：最大纵坡：6％最小纵坡：路堑或其他横向排水不畅地段不小于0.3％最大坡长：1200米（坡度为3％时） 1000米（坡度为4％时） 800米（坡度为5％时） 600米（坡度为6％时）竖曲线要素：竖曲线最小半径：凸形一般最小半径/极限最小半径2000/1400米；凹形一般最小半径/极限最小半径: 1500/1000米；竖曲线最小长度: 50米1.3总体设计原则本工程为二级公路公路的新建路段，根据《公路工程技术标准》（JTG B01-2003）的要求，交通量的预测情况及公路的使用功能，确定总体设计原则如下：（1）采用的技术标准必须满足公路的使用任务、功能和远景交通量的需要。
（2）避免不必要的浪费，项目建设时应适当超前考虑。
（3）尽量的利用老路及山地，以降低造价。
（4）沿线的中小城镇采取“离而不远，近而不进”的原则，通过人口稠密地区时，在现有详细调查资料基础上，进行了多方案比较，尽可能减少房屋的拆迁量。
除考虑房屋拆迁外，对管线的避让和动迁在初步设计选线时也进行了重点考虑，并作为线位的重要控制点。
《道路勘测设计》课程设计说明书课题名称: 某三级公路路线设计院（系）: 土木建筑分院专业: 交通工程姓名: 饶先鹏班级: 2014级交通工程2班0224号教师签字2016年12月26日目录一、设计说明 (1)1.1课程设计的目的 (1)1.2设计要求 (1)1.3设计原始资料 (1)二、道路定线 (2)2.1道路选线的一般原则 (2)2.2选线的步骤和方法 (2)2.3路线方案比选评价指标 (2)三、平面设计 (4)3.1平面设计的要求和原则 (4)3.2直线设计 (4)3.3曲线设计 (5)3.4有缓和曲线的平曲线要素计算实例 (6)四、纵断面设计 (7)4.1纵断面设计的原则 (7)4.2纵坡及坡长设计 (7)4.3平纵线形组合设计 (8)4.4竖曲线设计 (8)五、横断面设计 (9)5.1道路横断面设计的要求 (10)5.2路肩设计 (10)5.3平曲线加宽超高设计 (10)5.4路基土石方数量计算与调配 (11)六、总结 (12)参考文献 (12)一、设计说明1.1课程设计的目的通过课程设计，让我们的理论知识得到实践，让我们对道路勘察设计有更深刻的了解，以及巩固和扩大所学的专业知识；道路勘测设计是教学计划中重要的实践性教学环节之一，在设计过程中，通过实际工程设计，同时结合课堂学习的知识及课本知识，掌握公路勘测设计的程序和技术方法。
使理论知识与实践相结合，熟悉路线设计的步骤和方法。
进一步巩固和加深及运用课堂上所学的勘测设计原理、标准、方法、理论基础知识，培养我们的分析问题、解决问题、独立设计的能力，使知识更加系统化。
1.2设计要求按地形图上给定的起、讫点及相应设计高程（为起讫点的原地面高程），完成该公路的初步设计的主要设计工作，具体要求如下：1、确定道路等级及主要技术指标。
2、方案图：要求线路的布设能适应地形，土石方工程量少，线形指标满足《规》要求；尽量做到技术上可行，经济上合理。
3、完成路线平面设计图；4、完成路线纵断面设计图；5、完成路基横断面设计图；6、逐桩坐标表；7、完成“直线、曲线及转角表”和“竖曲线表”的填写；8、完成“路基设计表”和“路基土石方计算表”的填写；9、编写设计计算说明书。
《道路勘测设计》课程设计说明书The instruction booklet of the path surveycurriculum designs作者姓名： 9专业、班级：道桥08-5班学号：指导教师：魏老师设计时间：河南理工大学Henan Polytechnic University河南理工大学《道路勘测设计》课程设计说明书目录1 设计总说明............................................ 错误!未定义书签。
目的和要求：.......................................... 错误!未定义书签。
设计依据：............................................ 错误!未定义书签。
公路设计概况：........................................ 错误!未定义书签。
平面设计标准的确定.................................... 错误!未定义书签。
路线起讫点............................................ 错误!未定义书签。
沿线自然地理概况...................................... 错误!未定义书签。
2 道路参数.............................................. 错误!未定义书签。
道路等级的确定....................................... 错误!未定义书签。
公路技术标准的确定................................... 错误!未定义书签。
控制要素............................................. 错误!未定义书签。
平面设计技术指标...................................... 错误!未定义书签。
《道路勘测设计》课程设计说明书一．实习说明1.实习时间2014年8月19号至2014年8月26号。
2.实习地点吉林大学净月实习基地3.实习内容本次道路勘测实习是在学习完成《道路勘测设计》课程,结合《测量学》课程中相关知识，参考相关规范进行的一个合格，可行的设计。
总体来说分为外业和内业两个部分。
3.1.外业3.1.1.选线3.1.2.坐标角度测量3.1.3.中桩测量3.1.4.基平测量3.1.5.中平测量3.1.6.横断面测量3.1.7.桥涵测量3.2.内业3.2.1道路平面设计图3.2.2.逐桩坐标表3.2.3.道路纵断面图3.2.4.道路横断面图3.2.5.道路标准横断面图3.2.6.路基设计表3.2.7.直曲线转角一览表3.2.8.土石方数量计算及调配一览表3.2.9.排水设计，桥涵设计3.2.10.编写设计说明书二．设计概述1.目的和要求道路工程课程设计是专业教学的一个重要环节，包括道路路线设计和路面结构设计两部分。
通过本次课程设计，要求熟悉公路设计规范，理解、掌握《道路勘测设计》的基本概念，综合运用本课程和其他有关课程的基本知识和基本操作技能，使所学知识进一步巩固、深化和发展；学习道路路线设计的一般方法和步骤。
通过设计，培养学生初步具备正确的设计思想和动手的能力，使学生具有初步的工程设计概念；培养学生具备道路路线设计的基本技能。
根据设计所给资料，进行平、纵、横断面设计及其组合处理，完成土石方计算与调配，编制直线、曲线及转角一览表，路基设计表，路基土石方数量计算表等工作。
2.设计依据及参考文献《道路勘测设计》杨少伟人民交通出版社，2009.《道路勘测设计毕业设计指导》许金良人民交通出版社，2004.《公路路线设计规范》JTG D20-2006《公路小桥涵手册》人民交通出版社3.公路参数公路等级：山岭区三级公路设计年限：15年设计车速：30km/小时其它：双向两车道，路基宽7.5米三．设计内容1.道路平面设计图平面线形应直捷、流畅，与地形、地物相适应，与环境相协调。
宜直则直，宜曲则曲，不片面追求直曲。
为了使一条道路上的车辆尽量从均匀速度行驶，应注意各线形要素保持连续，均衡，避免出现技术指标突变（如应避免长直线尽头接小半径平曲线），若因地形所限小半径曲线在所难免时，中间应该插入中等曲率的过度性平曲线，并使纵坡不要过大。
平曲线还应考虑纵断面的设计要求，与纵断面线性相协调。
平曲线还应有足够的长度，汽车在道路的曲线上行驶时，如平曲线长度过短，驾驶员需急转方向盘，在高速行驶时也会使离心加速度变化率过大，使乘客感到不舒服；当路线转角很小时，容易产生曲线半径很小的错觉，因此平曲线应有一定长度。
平面线形三要素的具体要求如下：1.1.直线的最小长度同向曲线间最小直线长度（以m计）以不小于设计速度（以km计）的6倍为宜；反向曲线间最小直线长度（以m计）以不小于设计速度（以km计）的2倍为宜.1.2.缓和曲线的最小长度1.2.1.直线同半径小于不设超高最小半径的圆曲线相连接处，应设置缓和曲线。
1.2.2.半径不同的同向圆曲线相连接处，应设置缓和曲线。
1.3.圆曲线的最小半径我国《公路工程技术标准》和《城市道路规范》中所规定的圆曲线最小半径可见下表课采用25m 。
此外，《规范》规定圆曲线最大半径不宜超过10000m 。
平面设计计算有关计算公式：内移值：RLs LsRp 342238424-=切线增长值：RLs Ls232402q -=切线长：q R T ++=2tan )p (α圆曲线长：s 180L R L +=πα外距：R R E -+=2sec)p (α切曲差：L T D -=22.逐桩坐标表逐桩坐标表是道路平面设计成果组成之一，是道路中线放样的重要资料。
我们将使用全站仪测量所得到的结果进行整理计算即绘制出逐桩坐标表。
3.道路纵断面图纵断面线性设计一般是根据道路等级、沿线自然条件和构造物控制高程等，确定路线的合适高程，各坡段的纵坡和坡长，并设计竖曲线。
基本要求是纵坡均匀平顺、起伏和缓、坡长和竖曲线长度适当、平面与纵断面组合设计协调，以及填挖经济、平衡。
纵断面设计中坡长不宜设置过短，以不小于设计速度的9s 行程为宜，对连续起伏的路段，纵坡应尽量小，坡长和竖曲线应争取到极限值的1到2倍以上，避免锯齿形纵断面，以使增重与减重变化和缓；从路容美观方面也应此种设计为宜。
竖曲线应选用较大半径为宜，当受限制时可以采用一般最小值，特殊困难情况下方可采用极限最小值，坡差小时应尽量采用大的竖曲线半径。
相邻的两个同向凹形或凸形竖曲线，特别是同向凹形竖曲线之间，如直线坡段不长，应该合并为单曲线或复曲线，避免出现断背曲线。
相邻的反向曲线之间，为使增重与减重间和缓过度，中间最好插入一段直坡段，如两竖曲线半径接近极限值，这段直线段至少应该设计为设计速度的3s行程，当半径较大时，亦可直线连接。
3.1.纵坡术经济论证，最大纵坡可增加1%。
3.1.2.公路的最小纵坡不宜小于0.3%。
横向排水不畅的路段或长路堑路段，采用平坡（0%）或小于0.3%的纵坡时，其边沟应作纵向排水设计。
3.1.3.平均纵坡二级，三级，四级公路越岭路线连续上下坡路段，相对高差为200-500m时平均纵坡不应大于5.5%；相对高差大于500m时平均纵坡不应大于5%，且任意连续3km路段的平均纵坡不应大于5.5%。
3.1.4.合成纵坡小于0.5%时，应采用综合排水措施，以保证路面排水畅通。
3.2.坡长3.3.竖曲线公路纵坡变更处应设置竖曲线，竖曲线宜采用圆曲线，其竖曲线最小半径与竖曲4.道路横断面图4.1.路基宽度要求：4.2.车道宽度要求：4.3.路肩等于3%时，土路肩的横坡应与车道或硬路肩的横坡值相同；小于3%时，土路肩的横坡应比车道或硬路肩的横坡值大1%或2%。
位于曲线路段外侧的土路肩横坡，应采用3%或4%的反向横坡值。
4.4.边沟设计的要求：高速公路，一级公路边沟的深度及底宽不应小于0.6m，其他等级公路不应小于0.4m.设置超高路段的边沟应加深，以保持排水畅通。
边沟纵坡宜与路线纵坡一致，一般不小于0.5%，特殊情况下允许采用0.3%。
当边沟纵坡较大时，应对边沟进行加固。
梯形边沟的内侧边坡，一般为1:1.0-1:1.5，外侧边坡与挖方边坡一致。
边沟的长度，一般地区不宜超过500m，多雨地区不超过300m。
4.5.加宽的计算当平曲线的半径小于或等于250m时，应对平曲线内侧的行车道加宽，相应的路四级公路和设计速度为30km/h的三级公路科采用第1类加宽值。
4.6.超高圆曲线半径小于规定的不设超高圆曲线最小半径时，应在圆曲线上设置超高。
超高横坡度应根据设计速度，圆曲线半径，路面类型和车辆组成等情况确定，p iLB∆=,c超高值计算公式表见《道路勘测设计》。
4.7.挡土墙的设计挡土墙是为防止土体坍滑而修建的，主要承受侧向土压力的墙式建筑物。
公路工程中广泛用于支承路堤填土或路堑边坡，以及桥台隧道洞口及河流堤岸等。
考虑到实际地形情况，我们在若干需要大量填方和挖方的路段设计了简易重力式挡土墙以降低路堤高度和减少填挖方。
5.路基设计表路基设计表是平纵横等主要测设资料的综合，表中填列所有整桩加桩的填挖高度路基宽度和超高值等有关资料，为路基横断面设计的基本数据，也是施工的依据之一。
6.土石方数量计算及调配一览表若相邻两断面均为填方或均为挖方且面积大小相近，则可假定断面之间为一棱柱体，其体积的计算公式为：1221()2,)V F F LV F =+-331式中：—体积，即土石方数量（m ）F 分别为相邻两断面的面积（m L-相邻断面之间的距离（m ）7.盖板涵的设计为保证路基稳定，排水良好，我们在外业选定的三个位置（里程桩号K0+263.8，K0+853.35，K1+167.58）设计了盖板涵，具体尺寸如下： 里程桩号K0+263.8处盖板涵为90°正交， 里程桩号K0+853.35处盖板涵为60°斜交， 里程桩号K1+167.58处盖板涵为75°斜交。
致 谢敬爱的靳老师，您带领我们进行了道路勘测设计的课程设计，在此过程中您的认真讲解和指导，让我们对我们道路方面知识有了更深的了解和认识。
这段时间开始公路设计的时候，里面有许多很重要的东西需要复习加固，于是自己也去翻了一下与我们道路设计相关的书籍。
我非常感谢您在这半年里对我们的谆谆教诲，您为人淳朴，工作勤恳，讲课认真严谨，即使在假期中也花费自己的时间来指导我们。
在您身上我不仅学到了很多专业知识，还学到了很多人生道理。
当然通过道路勘测设计这门课程，我掌握了许多有关知识，如：公路的选线、定线、纵断面设计、横断面设计以及平面设计等等，这些知识都将使我终身受益。
在这次设计中同时也感谢给我帮助的同学们，有了他们的耐心讲解才有了我这次设计的设计成果，我相信这次设计带给我的经验在我以后工作中会起到很大的作用，再次向靳老师致以我深深的感谢！。
