作业指导书主题：T6新世纪紫外—可见光分光光度计一、概述T6新世纪紫外—可见光分光光度计是专供工厂、矿山、医院以及各种科研单位的化验室，在紫外及可见光谱区范围内（190—1100nm）进行光度测量、光谱扫描、定量测定、时间扫描等分析功能的仪器。
二、技术条件1、波长范围：190—1100nm;2、波长准确度：±1.0 nm；3、波长重复性：≤0.2nm；4、光谱带宽：±0.3%；5、光度重复性：≤0.15%；6、杂散光：≤0.05%7、基线平直度：±0.002A8、噪声：0%：±0.05%100%：≤0.15%9、漂移：≤0.001A/h10、测光范围：吸光度：-0.3—3Abs，透过率：0—200%三、结构原理分光光度计的基本原理是溶液中的物质在光的照射激发下，产生了对光吸收的效应，物质对光的吸收是具有选择性的。
各种不同的物质都具有其各自的吸收光谱，因此，当某单色光通过溶液时，其能量减弱的程度和物质的浓度有一定的比例关系，也即符合于比色原理—比耳定律。
四、操作准备1、使用本仪器前，使用者应该首先了解本仪器的结构和工作原理。
在未接通电源之前，应该对于仪器的安全性进行检查，电源接线应牢固，通地要良好，各个调节旋钮的起始位置应该正确，然后再接通电源开关。
作业指导书主题：T6新世纪紫外—可见光分光光度计2、将仪器的电源开关接通，打开比色器暗箱盖，选择需用的单色波长，灵敏度选择请参照（5），调节“0”电位器使电表指“0”，然后将比色器暗箱盖合上，仪器预热约20分钟。
3、预热后连续几次调整“0”和“100%”，仪器即可以进行测定工作。
五、操作顺序及方法1、该仪器安放在干燥的房间内，使用时放置在坚固平衡的工作台上，室内照明不易太强，热天时不能用电扇直接向仪器吹风，防止灯泡灯丝发光不稳。
2、在仪器尚未接通电源时，电表的指针必须位于“0”刻线上，若不是这种情况，则可以用电表上的校正螺丝进行调节。
普析T6紫外可见分光光度计的操作方法步骤T6紫外可见分光光度计是一种常用的实验仪器，用于测量溶液中物质的吸光度。
下面是T6紫外可见分光光度计的操作方法步骤：1.准备工作：a.开启分光光度计电源，待仪器启动完成后进入待机状态。
b.打开分光光度计上方的光源开关，确保光源正常工作。
c.根据要测量的物质选择合适的光源，如紫外、可见光或者可见—紫外光源。
d.准备样品溶液，将待测物质溶解于透明溶剂中，并确保样品中没有杂质。
e.准备好玻璃或石英比色皿，用纯溶剂进行空白校准。
2.校准仪器：a.将空白溶剂注入比色皿中，放置于样品舱中，并关闭盖子。
选择"0ABS"或者"100T%"设置以使仪器校准。
b.点击仪器上的校准按钮，按照仪器要求操作，使分光光度计对溶剂进行空白校准。
3.测量溶液吸光度：a.将样品溶液注入比色皿中，注意避免泡沫和气泡的产生，使液面平整。
b.放置比色皿于样品舱中，轻轻压下盖子以确保正确密封。
点击测量按钮进行测量。
c.根据需要选择合适的波长。
可以使用自动扫描模式获得完整的吸光度谱线，或者选择单一波长进行测量。
d.读取仪器显示屏上的吸光度数值，并记录下来。
4.清洁仪器：a.在测量完成后，立即清洗比色皿，并使用纯溶剂清洗，以避免污染下一次实验。
b.清除仪器上的样品残留物，使用纯溶剂擦拭仪器表面。
5.关闭仪器：a.关闭分光光度计上方的光源开关，断开电源。
b.收拾好使用的玻璃比色皿、石英比色皿和其他试剂，妥善存放。
总结：使用T6紫外可见分光光度计时，首先进行准备工作，包括开机预热、选择合适的光源和准备样品溶液。
然后进行仪器校准，确保仪器测量的准确性。
接着，将样品溶液放入比色皿中，放入样品舱中进行测量，并选择合适的波长。
测量完成后，及时清洗仪器，准备下一次实验。
最后，关闭仪器和收拾实验用具。
通过严格按照以上步骤操作，可以得到准确可靠的实验结果。

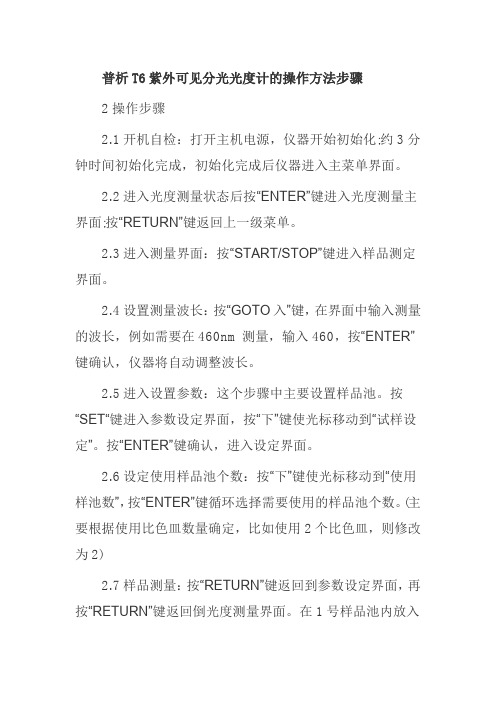

普析T6紫外可见分光光度计的操作方法步骤2操作步骤2.1开机自检：打开主机电源，仪器开始初始化;约3分钟时间初始化完成，初始化完成后仪器进入主菜单界面。
2.2进入光度测量状态后按“ENTER”键进入光度测量主界面;按“RETURN”键返回上一级菜单。
2.3进入测量界面：按“START/STOP”键进入样品测定界面。
2.4设置测量波长：按“GOTO入”键，在界面中输入测量的波长，例如需要在460nm测量，输入460，按“ENTER”键确认，仪器将自动调整波长。
2.5进入设置参数：这个步骤中主要设置样品池。
按“SET“键进入参数设定界面，按“下”键使光标移动到“试样设定”。
按“ENTER”键确认，进入设定界面。
2.6设定使用样品池个数：按“下”键使光标移动到“使用样池数”，按“ENTER”键循环选择需要使用的样品池个数。
(主要根据使用比色皿数量确定，比如使用2个比色皿，则修改为2)2.7样品测量：按“RETURN”键返回到参数设定界面，再按“RETURN”键返回倒光度测量界面。
在1号样品池内放入空白溶液，2号池内放入待测样品。
关闭好样品池盖后按“ZERO”键进行空白校正，再按“START/STOP”键进行样品测量。
2.7.1如需要测量下一个样品，取出比色皿，更换为下一个测量的样品按“START/STOP”键即可读数。
2.7.2如需更换波长，可直接按“GOTO入”键调整波长。
注意更换波长后必须重新按“ZERO”进行空白校正。
如果每次使用的比色皿数量是固定个数，下一次使用仪器可以跳过第2.5、2.6步骤直接进入样品测量。
2.8结束测量：测量完成后按“PRINT”键打印数据，如果没有打印机请记录数据。
退出程序或关闭仪器后测量数据将消失。
确保已从样品池中取走所有比色皿，清洗干净一边下一次使用。
按“RETURN”键直接返回到仪器主菜单界面后再关闭仪器电源。
附件：普析通用 T6（新世纪）紫外可见分光光度计的参数及其操作方法步骤1.技术参数2操作步骤2.1开机自检：依次打开打印机、仪器主机电源，仪器开始初始化；约3分钟时间初始化完成，初始化完成后仪器进入主菜单界面。
2.2进入光度测量状态：按“ENTER”键进入光度测量主界面；2.3进入测量界面：按“START/STOP”键进入样品测定界面。
2.4设置测量波长：按“GOTO入”键，在界面中输入测量的波长，例如需要在460nm测量，输入460，按“ENTER”键确认，仪器将自动调整波长。
调整完波长完成后如下图：2.5进入设置参数：这个步骤中主要设置样品池。
按“SET“键进入参数设定界面，按“下”键使光标移动到“试样设定”。
按“ENTER”键确认，进入设定界面。
2.6设定使用样品池个数：按“下”键使光标移动到“使用样池数”，按“ENTER”键循环选择需要使用的样品池个数。
（主要根据使用比色皿数量确定，比如使用2个比色皿，则修改为2）2.7样品测量：按“RETURN”键返回到参数设定界面，再按“RETURN”键返回倒光度测量界面。
在1号样品池内放入空白溶液，2号池内放入待测样品。
关闭好样品池盖后按“ZERO”键进行空白校正，再按“START/STOP”键进行样品测量。
2.7.1如需要测量下一个样品，取出比色皿，更换为下一个测量的样品按“START/STOP”键即可读数。
2.7.2如需更换波长，可直接按“GOTO入”键调整波长。
注意更换波长后必须重新按“ZERO”进行空白校正。
如果每次使用的比色皿数量是固定个数，下一次使用仪器可以跳过第2.5、2.6步骤直接进入样品测量。
2.8结束测量：测量完成后按“PRINT”键打印数据，如果没有打印机请记录数据。
退出程序或关闭仪器后测量数据将消失。
确保已从样品池中取走所有比色皿，清洗干净以便下一次使用。
按“RETURN”键直接返回到仪器主菜单界面后再关闭仪器电源。
0引言T6新世纪紫外可见光度计是由北京普析通用仪器公司制造的一款经济型的双光束紫外可见分光光度计，其波长范围为190~1100nm ，波长准确度为±1nm ，波长重复性≤0.2nm ，光谱带宽2nm ；仪器采用电机直接驱动样品池架，取代传统的丝杆传动机构，因此不需要对传动机构做常规维护；其杂散光水平低、精度高，模块化设计方便维护，全封闭光源稳定可靠。
仪器选用的钨灯和氘灯设计使用寿命长达2000h ，开机自检通过后不需要额外预热就可直接使用，并且连续工作多个小时后的测量结果依旧稳定、准确；具备自动样品池，可连续测样，适合科研［1-4］和教学实验［5］。
基于以上优势，T6新世纪紫外可见光度计广泛应用于生物学、物理学、化学、医学、材料学、环境科学等科学研究领域［1-6］。
提高仪器的完好率，是T6新世纪紫外可见光度计（简称T6）使用过程中需要注意的首要问题。
针对T6的硬件故障，其产品说明书很少涉及，并且专门针对T6的光度计维修的相关文献较少，不同型号的光度计结构差别较大，导致操作人员很难自行维修且不容易定位故障点，预约产品工程师上门维修又会造成维修耗时和成本的增加。
本文研究T6模块化设计原理，通过模块替换方法确定了仪器的易损模块。
通过对T6的维修拆解，研究其内部结构，完善了仪器的使用和维修方案，降低了仪器的损坏率。
优化方案有效提高了仪器的完好率，能为教学科研工作的正常进行提供保障。
1仪器结构分析T6由8个部分组成（如图1所示），仪器发出的光源为复合光，必须通过单色器将其分解成单色光才能使用（光源和单色器组成光源模块，由光源电源供电）；当单色光通过仪器样品室中的样品时，一部分被样品吸收，其他未被吸收的光到达检测器，光信号被转化为电信号，电信号经过电路放大和数据处理后，通过显示器呈现出测量结果（仪器其他部分由主电源供电）［7］。
仪器还有一些扩展功能，例如设有功能卡槽，可以插入不同的功能卡实现功能的扩展；开放式的样品仓设计，可方便地进行各种附件应用和实验；具有多种输出形式，可与打印机连接等。
一、概述T6新世纪紫外—可见光分光光度计是专供工厂、矿山、医院以及各种科研单位的化验室，在紫外及可见光谱区范围内（190—1100nm）进行光度测量、光谱扫描、定量测定、时间扫描等分析功能的仪器。
二、技术条件1、波长范围：190—1100nm;2、波长准确度：±1.0 nm；3、波长重复性：≤0.2nm；4、光谱带宽：±0.3%；5、光度重复性：≤0.15%；6、杂散光：≤0.05%7、基线平直度：±0.002A8、噪声：0%：±0.05%100%：≤0.15%9、漂移：≤0.001A/h10、测光范围：吸光度：-0.3—3Abs，透过率：0—200%三、结构原理分光光度计的基本原理是溶液中的物质在光的照射激发下，产生了对光吸收的效应，物质对光的吸收是具有选择性的。
各种不同的物质都具有其各自的吸收光谱，因此，当某单色光通过溶液时，其能量减弱的程度和物质的浓度有一定的比例关系，也即符合于比色原理—比耳定律。
四、操作准备1、使用本仪器前，使用者应该首先了解本仪器的结构和工作原理。
在未接通电源之前，应该对于仪器的安全性进行检查，电源接线应牢固，通地要良好，各个调节旋钮的起始位置应该正确，然后再接通电源开关。
2、将仪器的电源开关接通，打开比色器暗箱盖，选择需用的单色波长，灵敏度选择请参照（5），调节“0”电位器使电表指“0”，然后将比色器暗箱盖合上，仪器预热约20分钟。
3、预热后连续几次调整“0”和“100%”，仪器即可以进行测定工作。
五、操作顺序及方法1、该仪器安放在干燥的房间内，使用时放置在坚固平衡的工作台上，室内照明不易太强，热天时不能用电扇直接向仪器吹风，防止灯泡灯丝发光不稳。
2、在仪器尚未接通电源时，电表的指针必须位于“0”刻线上，若不是这种情况，则可以用电表上的校正螺丝进行调节。
3、将仪器的电源开关接通，打开比色器暗箱盖，选择需用单色波长，灵敏度选择请参照（S）。
T6系列紫外可见分光光度计（新产品介绍）北京普析通用仪器有限责任公司研制的新产品T6系列紫外可见分光光度计已于2005年通过鉴定，并批量生产。
作为国家“十五”科技攻关的成果，T6系列产品以其优良的性能问世。
1．采用先进合理的光路系统设计、优质的光学元器件和低噪声的电路设计，在国内的经济型紫外可见分光光度计上首次实现万分之五的杂散光指标。
2．具有开放性的样品室设计，得以进行各种附件的应用和实验。
3．仪器设有专用的IC功能卡槽，通过插入不同的功能卡即可方便地完成农药残留测量和DNA/蛋白质测量，还有全波段扫描卡可以满足各种用户的不同需求。
4．采用先进的步进电机细分驱动技术，取代了传统的丝杆传动机构，无需对传动机作常规维护，保证了仪器长时间免维护工作。
5．整机采用模具化生产，各零部件全部采用抗腐蚀材料，大大提高了仪器的耐候性。
在同等类型的紫外可见分光光度计中价格低廉。
6．具有全密封的单色器结构，所有光学镜面均涂有二氧化硅保护膜，双重的保护保证了仪器的光学元件不受气体和环境的影响。
7．光源的配置选用世界知名品牌的钨灯和氘灯，保证了光源长期稳定可靠。
8．软件UVWin5.0的功能强大，操作便捷。
不仅具有四大常规测量功能（光度测量、定量分析、光谱扫描、时间扫描），还具备三维图谱功能。
9．通过接口与计算机连接，使用软件附件，可极大地扩展单机功能，实现中高档紫外仪器的测量和数据处理功能。
10．用户可以通过互联网随时下载仪器的最新程序，对仪器进行升级。
11．波长移动扫描速度可达7000nm/min，波长扫描速度可达2500nm/min，大大提高了工作效率。
12．具有自动的灯寿命检测系统，可显示在画面上，确保仪器工作的可靠性。
13．由于整机全模具化的设计，在仪器底部有锁紧机构，背后有旋钮机构，能方便用户的扩展和维护。
14．该仪器在卫生防疫、环境监测、药品检验、石油化工、地质勘探、食品检验等方面有广泛的应用，又是高等院校、科研单位作为教学科研的好帮手。
T6新世纪紫外—可见光分光光度计使用方法
1.准备工作：
-先检查光度计的电源是否连接正常，并打开仪器的电源开关。
-检查仪器的灯泡是否正常工作，并保持光源的光强适中。
-设置好目标波长和检测范围。
2.标定工作：
-根据仪器的使用说明书，选择一种已知浓度的标准品溶液。
-将标准品溶液转移到透明的玻璃比色皿中，然后将其放入仪器的样品槽中。
-调节光强到适宜的范围，并设置初始波长。
-点击仪器上的标定按钮，待仪器完成标定后，将测得的吸光度记录下来，作为后续测量样品的参考值。
3.测量样品：
-准备待测样品溶液，并转移到比色皿中。
-将比色皿放入仪器的样品槽中，确保比色皿与槽的底部保持紧密接触。
-调节光强到适宜的范围，并选择目标波长。
-点击开始测量按钮，待仪器完成测量后，记录下测得的吸光度值。
4.数据处理：
-使用计算机软件或手动计算，根据测得的吸光度值和已知标准品的吸光度值，计算出样品的浓度。
-如果需要，可以绘制吸光度和浓度之间的标准曲线，以便后续测量直接根据吸光度值确定浓度值。
5.清洁和保养：
-使用完仪器后，首先关闭电源开关，并断开电源连接。
-拆下比色皿和其他附件，清洗干净，并擦干水分。
-使用干净柔软的布擦拭仪器的外部表面，确保其干净。
总结：。
1、开机：（1）开启计算机，找到UVWin5紫外软件V5.1.0图标（2）开启仪器主机电源，提示是否“运行PC软件联机”界面（3）点击UVWin5紫外软件V5.1.0图标进行联机、初始化（约需要5min）（4）初始化结束后出现主界面2、选择测量模式：根据需要选择测量模式下面主要讲解光谱扫描的有关设置（1）点击左上角光谱扫描进入光谱扫描界面（2）在“测量”选项中的“参数设置”设置参数参数包括：“M测量”选项中“光度方式”为“Abs”“扫描参数”中的“起点和终点”在“附件”选项卡选项相应的样品池类型（2）参数设置后，点“确定”3、测量：（1）打开盖子，放入待测样品后，盖上盖子（请勿用力）（2）定位至空白样品池点击“开始”进行空白校正（3）定位至待测液点击“开始”进行光谱测量4、数据处理与保存（1）选择“文件”选项中的“导出到文件”进行参数设置后保存5、关机顺序（1）关闭UVWin5紫外软件（2）关闭仪器主机电源（3）从样品池中取出所有比色皿，清洗干净以便下一次使用（4）关闭计算机电源、显示器1、定期打扫仪器室和仪器，保持仪器的清洁（每周打扫一次）2、仪器长时间不用，每隔一月要启动一次仪器3、使用前后需检查试样室以及仪器表面是否有遗漏溶液，如果有请立即擦拭干净4、软件打开后不要在中途关闭软件，再次打开仍需初始化5、更换波长后必须进行空白校正6、遇到挥发性太强的样品需要使用比色皿盖7、比色皿的清洗（1）常规洗法用后立即清洗，依次用溶剂（自己测试样品时的溶剂）—自来水（所用溶剂不亲水的话此步可以省略）—去离子水（所用溶剂不亲水的话此步可以省略）—放在比色杯盒内，不用盖上让其自然挥干，洗好的比色皿应当是透明、没有水迹的。
（2）不常规洗法（洗的步骤和常规洗法类似，只是中间所选的溶剂不同）1）、有颜色的物质，用盐酸：乙醇=2:1泡一段时间颜色就可去掉2）、测得染料的话一般用醋酸泡，洗的很干净8、比色皿的拿取。
比色皿是光度分析最常用的器件，要注意保护透光面，拿取是应捏住毛玻璃面。

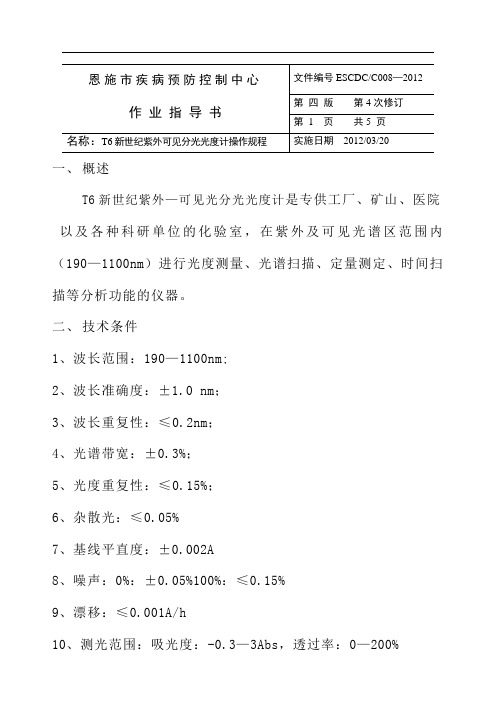

恩施市疾病预防控制中心作业指导书文件编号ESCDC/C008—2012 第四版第4次修订第 1 页共5 页名称：T6新世纪紫外可见分光光度计操作规程实施日期2012/03/20一、概述T6新世纪紫外—可见光分光光度计是专供工厂、矿山、医院以及各种科研单位的化验室，在紫外及可见光谱区范围内（190—1100nm）进行光度测量、光谱扫描、定量测定、时间扫描等分析功能的仪器。
二、技术条件1、波长范围：190—1100nm;2、波长准确度：±1.0 nm；3、波长重复性：≤0.2nm；4、光谱带宽：±0.3%；5、光度重复性：≤0.15%；6、杂散光：≤0.05%7、基线平直度：±0.002A8、噪声：0%：±0.05%100%：≤0.15%9、漂移：≤0.001A/h10、测光范围：吸光度：-0.3—3Abs，透过率：0—200%恩施市疾病预防控制中心作业指导书文件编号ESCDC/C008—2012 第四版第4次修订第 2 页共5 页名称：T6新世纪紫外可见分光光度计操作规程实施日期2012/03/20三、结构原理分光光度计的基本原理是溶液中的物质在光的照射激发下，产生了对光吸收的效应，物质对光的吸收是具有选择性的。
各种不同的物质都具有其各自的吸收光谱，因此，当某单色光通过溶液时，其能量减弱的程度和物质的浓度有一定的比例关系，也即符合于比色原理—比耳定律。
四、操作准备1、使用本仪器前，使用者应该首先了解本仪器的结构和工作原理。
在未接通电源之前，应该对于仪器的安全性进行检查，电源接线应牢固，通地要良好，各个调节旋钮的起始位置应该正确，然后再接通电源开关。
2、将仪器的电源开关接通，打开比色器暗箱盖，选择需用的单色波长，灵敏度选择请参照（5），调节“0”电位器使电表指“0”，然后将比色器暗箱盖合上，仪器预热约20分钟。
3、预热后连续几次调整“0”和“100%”，仪器即可以进行测定工作。
