浮船坞门座起重机说明书

起重机使用说明书一、概述起重机是一种用于吊装和运输重物的机械设备，本使用说明书旨在提供起重机的正确使用方法和必要的安全注意事项，以确保使用者的安全和提高工作效率。

二、起重机的组成和特点1. 组成起重机主要由以下组件组成：臂架、起升机构、运行机构、电气控制和保护系统等。

2. 特点起重机具有以下特点：- 承重能力强，可以举起和搬运重量大的物体；- 可灵活调节高度和位置，适应不同的工作要求；- 采用电气控制系统，操作简单方便。

三、操作前的准备工作在使用起重机之前，务必进行以下准备工作：1. 安全检查：确保起重机的各个部件完好无损，并检查所有的电气和机械系统的正常工作。

2. 工作环境检查：清理起重机周围的障碍物，确保操作区域没有杂物和人员。

3. 操作培训：仅限经过培训和授权的人员操作起重机，确保操作者熟知操作方法和安全注意事项。

四、起重机的操作步骤1. 打开电源：将起重机连接到电源，打开电源总闸。

2. 启动系统：按照电气控制系统的指令，逐步启动各个部件，确保各个系统正常运行。

3. 起重物预检：确保这些重物符合起重机的额定承载能力，并设置好起重吊具。

4. 起重：按下对应按钮，控制起升机构逐渐升起，将起重物抬升到所需高度。

5. 运输：启动运行机构，将起重物慢慢移动到指定位置。

6. 放下：逆序操作，将起重物平稳放下，并将起升机构降至初始位置。

五、安全注意事项1. 空载禁止起升：严禁在无载荷情况下启动起升机构。

2. 超载操作禁止：起重机的额定载荷是明确的，严禁超过额定载荷操作。

3. 操作平稳：操作时应平稳起升和放下起重物，避免晃动和突然加速或减速。

4. 防止碰撞：要注意避开障碍物，确保起重机和起重物与其他物体保持安全距离。

5. 空间控制：在狭小空间内操作时，要特别小心，确保不会撞到周围的物体。

六、维护和维修1. 定期检查：根据厂家提供的维护手册，定期对起重机进行检查，包括电气系统、润滑系统和机械部件等。

2. 润滑保养：保持起重机各个摩擦部位的润滑，确保其正常运行。

门式起重机使用说明书_图文电动葫芦门式起重机使用说明书河南省重力起重机有限公司使用说明书共13页电动葫芦门式起重机目录一、概述————————————————(1) 二、安装————————————————(2-4) 三、架设————————————————(4-7) 四、调整与维修—————————————(7-8) 五、机构的润滑—————————————(8-9) 六、运转试验——————————————(10-11) 七、易损件图——————————————(12) 八、附总图———————————————(13)使用说明书共13页第1页电动葫芦门式起重机一、概述1、用途电动葫芦门式起重机是根据标准JB566.3.2-91设计制造的，与CD、MD等电动葫芦配套使用，成为一种轻小型的单梁葫芦起重机，主要用于露天堆场的装卸和搬运物料。

起重量3-20T跨度一般S?22m，操纵形式分地面和司机室两种，本机具有结构简单，维修方便，自重轻等优点。

2、结构形式电动葫芦门式起重机是由主梁、支腿、上端梁、下端梁组成桥架。

而桥架又分为箱形和桁架两种形式，分别是由钢板和型钢组焊而成，后者自重轻、风压高，但工艺不如前者。

为便于储存和运输，主梁、支腿、下横梁各部件之间由螺栓连接。

3、起升机构电动葫芦作为起升机构，并沿主梁运行，其结构见电动葫芦说明书。

4、大车运行机构当起重机的起重量和跨度较小，工作又不频繁时，大车运行机构采用LD电动单梁的“三合一”运行机构，反之采用角型轴承箱结构。

二、安装1、注意事项起重机运到后，在卸车搬运时应防止扭、弯、撞伤等事故，存放时应安置平稳，地面应结实，防止日久下沉致使主梁变形，安装时应组织有关人员认真研究图纸，根据技术要求消除由于运输不当和保管不当所产生的误差和缺陷，特点对金属结构部分的缺陷需校正后才准安装。

使用说明书共13页第2页电动葫芦门式起重机2、葫芦门吊的安装a: 门吊的安装比较复杂，一般次序是先将主梁、支腿、下横梁分别在地面安装好，然后将支腿与主梁、下横梁用螺栓连接起来，对于长度大于35m的主梁需在地面组装连好，进行满焊。

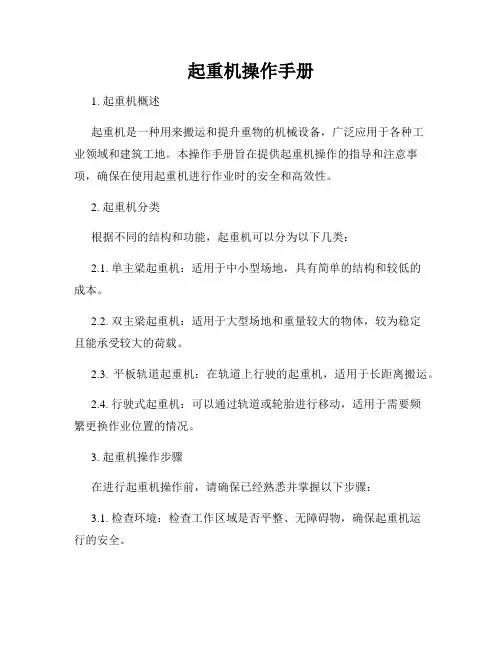

起重机操作手册1. 起重机概述起重机是一种用来搬运和提升重物的机械设备，广泛应用于各种工业领域和建筑工地。

本操作手册旨在提供起重机操作的指导和注意事项，确保在使用起重机进行作业时的安全和高效性。

2. 起重机分类根据不同的结构和功能，起重机可以分为以下几类：2.1. 单主梁起重机：适用于中小型场地，具有简单的结构和较低的成本。

2.2. 双主梁起重机：适用于大型场地和重量较大的物体，较为稳定且能承受较大的荷载。

2.3. 平板轨道起重机：在轨道上行驶的起重机，适用于长距离搬运。

2.4. 行驶式起重机：可以通过轨道或轮胎进行移动，适用于需要频繁更换作业位置的情况。

3. 起重机操作步骤在进行起重机操作前，请确保已经熟悉并掌握以下步骤：3.1. 检查环境：检查工作区域是否平整、无障碍物，确保起重机运行的安全。

3.2. 检查起重机：检查起重机的结构、吊钩、缆绳、控制器等部件是否完好，并进行必要的维护。

3.3. 熟悉控制器：掌握起重机的控制器功能和操作方法，如起升、前进、后退、左转、右转等。

3.4. 载荷评估：根据吊运物体的重量和尺寸，评估起重机的承载能力，确保不超过其额定载荷。

3.5. 定位操作：根据需要，将起重机移动到合适的位置，并根据实际情况调整起重机的高度和角度。

4. 起重机安全注意事项为确保起重机操作的安全性，以下是一些必要的注意事项：4.1. 人员安全：在起重机操作期间，禁止无关人员进入起重机操作区域，确保操作区域的安全。

4.2. 信号沟通：明确信号传递的方法和手势，与信号人员保持良好的沟通，避免误解和事故发生。

4.3. 稳定性维护：确保起重机的稳定性，特别是在起吊和放下重物时。

4.4. 缆绳使用：检查缆绳是否正常，避免过度拉伸或断裂的情况发生。

4.5. 天气条件：避免在恶劣的天气条件下进行起重机操作，如强风、大雨或雷暴等。

5. 维护与保养起重机的维护和保养对于延长使用寿命和确保操作安全至关重要。

请定期进行以下维护工作：5.1. 润滑油检查：确保润滑油充足，根据使用手册的要求进行更换。

二○○三年九月目录第一章、概述 (4)第二章、起升系统 (7)第三章、回转机构 (9)第四章、变幅系统 (11)第五章、行走机构 (13)第六章、金属结构 (14)第七章、操纵须知 (15)1、开机前的准备工作 (15)2、操纵手柄及按钮的使用 (16)3、使用吊具作业 (17)4、关机安检 (17)第八章、电气控制 (17)1、电源供电 (17)2、起升机构工作原理 (18)3、变幅机构工作原理 (18)4、回转机构工作原理 (18)5、行走机构工作原理 (19)6、电容补偿原理 (19)7、故障表 (19)第九章、维护和保养 (19)1、总则 (19)2、机械部件的维护和保养 (19)3、电气部件的维护和保养 (20)4、润滑 (21)附图、附表图1 MQ16-33门座起重机机房平面布置图 (4)图2 MQ16-33门座起重机总图 (5)图3 起升机构简图 (7)图4 回转驱动装置简图 (9)图5 变幅机构简图 (11)图6 行走台车简图 (13)图7 MQ16-33门座起重机润滑位置图 (22)图8 MQ16-33门座起重机润滑位置图 (23)表1 起重机主要性能参数表 (6)表2 起升机构性能参数表 (8)表3 回转机构性能参数表 (10)表4 变幅机构性能参数表 (12)表5 行走机构性能参数表 (14)表6 起重机润滑加油表 (24)第一章、概述MQ16-33门座起重机是在港口码头前沿装卸一般散货和件杂货的通用港口装卸机械。

根据货种不同可分别使用吊钩或抓斗两种吊具。

它工作幅度大、速度高，可以带载作水平位移变幅，带载作任意角度回转，可以在所有工作范围内作起升、变幅、回转的单独或联合动作，操作方便，动作灵活，可使用于海港或内河港口。

MQ16-33门座起重机使用380V/220V、50Hz三相四线制交流电源，所有机构全部采用封闭它扇冷三相异步变频电动机驱动。

MQ16-33门座起重机适用于轨距为10.5m，沿水平平行直线铺设的钢轨轨道。

通用桥式起重机使用说明书ADDDD有限公司目录一、用途---------------------------------------------------3二、技术特性和主要参数----------------------------3三、结构概述--------------------------------------------3四、电气系统--------------------------------------------5五、安装、调试和运行-------------------------------6六、起重机的维护保养与润滑---------------------7七、起重机常见故障及处理------------------------16八、起重机的使用须知------------------------------23一、用途通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。

它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。

本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。

一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。

二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/3.2T20/5T 32/5T 50/10T六种规格(二)跨度: 10.5M 13.5M 16.5M 19.5M22.5M 25.5M 28.5M 31.5M等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。

A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。

25t-30m门座起重机电气说明书一. 概要本起重机是以件杂货及散货为主的门座起重机。

本机动力使用380V，50HZ交流电源。

它的供电方式是将岸电通过船体主配电柜和支承圆筒内的中心受电器传送到机器房内的电控柜，由电控柜将电源分配给各驱动机构，由司机室集中操作，来控制各个工作机构的工作。

起升机构采用交流变频控制，机构配有超负荷保护装置等，能确保起重机工作安全、高效率。

变幅机构采用交流变频控制，起、停平稳，冲击小，确保使用安全。

旋转机构采用交流变频控制，双电机双减速器分别驱动。

为了便于工作人员上下起重机和维修人员的维修保养工作，在起重机适当位置设置有斜梯，可从地面到达机器房和驾驶室。

整机的梯子、走道和平台，可以使工作人员到达所需要检查、维修和保养的地点。

所有的梯子、走道和平台，紧固、宽敞，确保安全。

在司机室内、机器房内装设照明灯，司机室顶装投光灯，臂架头部设航空灯。

本机金属结构：支承圆筒、转盘、人字架及臂架均采用钢板焊接或管材焊接结构型式；保证结构的刚度及强度，保证整机的安全。

本机各机构设有各种行程限位开关，联锁装置及超载保护装置，确保整机的安全工作和性能完善。

二. 主要技术参数三、电气控制系统说明1. 电源部分参考图纸: 第1-2页本机采用交流380V、50Hz三相四线制供电系统。

由码头地面接线箱通过重型橡套软电缆YCW（3×150+1×50）经电缆卷筒受电器E1接至下转台总开关箱中倒顺开关QS, 再经中心受电器E2接至总电源断路器QM1，QS的设置主要为检修中心受电器时便于切断外供电源, 总电源断路器QM1设置在电源控制柜中, 其额定容量根据装机总容量选配, 具有短路,过载等保护功能。

本机设有电源相序保护，门机上电时通过相序继电器检测，如果相序接错，须操作倒顺开关QS，使电源相序正确。

整机工作电源由总电源断路器出线端引出向机上各机构的主回路供电。

在门腿、联动台和电源柜门上均设有紧停按钮，紧急情况下用来分断总电源断路器，切断整机工作电源。

引言：起重机是一种常见的重型机械设备，主要用于在建筑工地、港口、仓库等场所进行货物的起卸和搬运工作。

为了确保起重机的安全使用和提高工作效率，制定一份详细的起重机使用说明书十分必要。

本文将围绕起重机的使用和维护进行阐述，以帮助用户正确操作和保养起重机。

概述：本文将以起重机使用说明书（二）为主题，详细阐述起重机的使用和维护。

将介绍起重机的基本原理和结构，然后重点讲解起重机的操作要点和安全事项。

还将介绍起重机的维护保养方法和常见故障处理措施。

进行总结，强调起重机在工作中的重要性和正确使用的意义。

正文内容：一、起重机的基本原理和结构1.1起重机的工作原理1.2起重机的组成部分和结构1.3不同类型起重机的特点和适用场景二、起重机的操作要点和安全事项2.1操作起重机的前期准备工作2.2起重机的起升、行走和回转操作技巧2.3起重机的安全事项和操作注意事项2.4起重机的载荷限制和配重的使用规范2.5高温、低温等特殊环境下的起重机操作安全措施三、起重机的维护保养方法3.1起重机的日常检查和保养工作3.2起重机润滑和液压系统的维护3.3起重机电气系统的检修和维护3.4起重机钢丝绳和安全装置的保养及更换3.5定期维护保养计划的制定和执行四、起重机常见故障处理措施4.1起重机电气故障的排查和处理4.2起重机液压系统故障的排查和处理4.3起重机传动系统故障的排查和处理4.4起重机结构部件故障的排查和处理4.5起重机常见故障处理的预防措施和经验总结五、总结本文对起重机的使用和维护进行了详细的阐述，通过介绍起重机的基本原理和结构，以及操作要点和安全事项，帮助用户掌握正确的起重机操作方法。

本文还详细介绍了起重机的维护保养方法和常见故障处理措施，以确保起重机能够长时间、稳定地工作。

起重机作为一种重要的机械设备，在工业生产中起到关键的作用，正确使用起重机将大大提高工作效率和安全性。

因此，用户在操作起重机时，务必要按照本文所述的方法进行，遵守操作规范，确保起重机的安全运行。

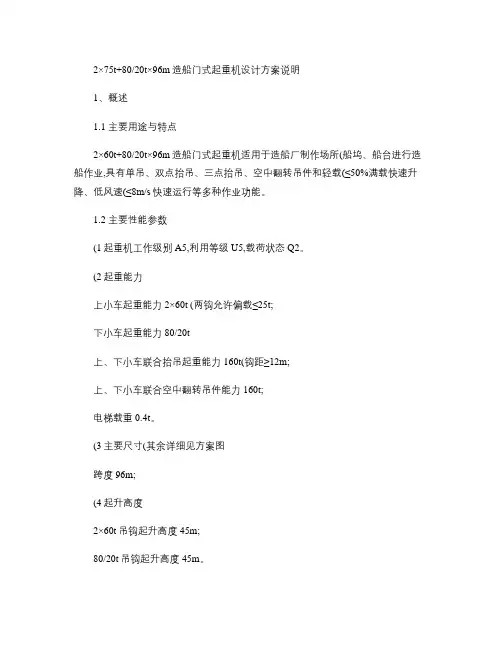

2×75t+80/20t×96m造船门式起重机设计方案说明1、概述1.1 主要用途与特点2×60t+80/20t×96m造船门式起重机适用于造船厂制作场所(船坞、船台进行造船作业,具有单吊、双点抬吊、三点抬吊、空中翻转吊件和轻载(≤50%满载快速升降、低风速(≤8m/s快速运行等多种作业功能。

1.2 主要性能参数(1起重机工作级别A5,利用等级U5,载荷状态Q2。

(2起重能力上小车起重能力2×60t (两钩允许偏载≤25t;下小车起重能力80/20t上、下小车联合抬吊起重能力160t(钩距≥12m;上、下小车联合空中翻转吊件能力160t;电梯载重0.4t。

(3主要尺寸(其余详细见方案图跨度96m;(4起升高度2×60t吊钩起升高度45m;80/20t吊钩起升高度45m。

(5机构工作速度起升速度:2×60t吊钩:满载时0.2~5.5m/min(变频调速;≤25t时0.2~10m/min(变频调速;80/20t吊钩:满载时0.2~5.5m/min /2-20m/min(变频调速;≤40%时0.2~8m/min /2-40m/min(变频调速;运行速度:大、小车:风速≤17m/s时0.6~25m/min(变频调速;风速≤8m/s时0.6~25m/min(变频调速;(6起重机轨道:QU120。

(7电源:三相交流380V,50Hz。

高压供电6000伏。

1.3 门架结构及机构(1门架结构门架结构主要由主梁、刚性支腿和柔性支腿、上横梁、下横梁等组成。

主梁为倒梯形变截面双梁板结构,通过焊接与刚性支腿连接,通过氯丁橡胶铰座与挠性支腿连接。

刚性支腿为变截面箱形单立柱板结构,腿内设有登机电梯和人行步梯,通过铰轴与大车连接。

柔性支腿为A型管柱结构,通过下横梁铰轴与大车连接。

(2上小车上小车由两组60t起升机构、门式小车架和小车运行机构构成。

由扁电缆拖车供电。

起重机使用说明书（二）引言概述：起重机是一种用来举起和搬运重物的机械设备，广泛应用于建筑工地、港口、仓库等作业场所。

本文是起重机使用说明书的第二部分，旨在向用户提供详细的操作指南和安全注意事项，以确保起重机的正常运行和使用安全。

正文：1.起重机操作指南1.1 启动前的准备工作：- 检查起重机的各个部件是否正常运转；- 员工必须熟悉起重机的各个操纵装置的使用方法；- 确保工作区域没有其他人员或障碍物。

1.2 起重操作流程：- 使用控制台或遥控器控制起重机的起、停、前、后、左和右移动；- 使用吊钩将物体吊起或放下；- 在举升或放下时，要保持平稳，以防止物体晃动。

1.3 安全事项：- 操作员必须在起重机的安全范围内工作，切勿站在吊钩下方；- 在操作过程中，避免突然变速或急停，以免造成起重机失控；- 当起重机出现异常情况时，立即停止操作并上报相关部门。

1.4 维护保养：- 定期检查起重机的电气、机械、液压和润滑系统；- 清洁起重机的外表和各个部件；- 驾驶员应定期进行起重机维护和维修培训。

1.5 特殊情况处理：- 在遇到极端天气条件（如大风、雷暴）时，停止起重机操作；- 当发生事故、机械故障或其他紧急情况时，及时采取应急措施，并向上级报告。

2.起重机使用中的安全注意事项2.1 安全装置：- 确保起重机配备了必要的安全装置，如限位器、重载保护器、防碰撞装置等；- 定期检查和测试这些安全装置的有效性。

2.2 载重限制：- 在起重机的额定载重范围内使用，不得超过其承载能力；- 避免过度载荷，以免对起重机造成损坏或意外事故。

2.3 工作环境：- 确保起重机工作环境平整、干净，并且没有障碍物；- 在狭小空间或高风险区域的操作中，要格外小心。

2.4 操作员要求：- 操作员必须经过专业培训，持有合法证书；- 操作员在操作过程中必须全神贯注，不得分心或误操作。

2.5 安全标志：- 在起重机周围设置明显的安全标志，以警示他人注意；- 出入口、紧急出口和紧急停机按钮的位置应有明确标示。

门座起重机说明书编制：校核：一、总则：5070门座起重机为船厂用起重设备。

可供船厂在码头或船坞边作安装和起吊作业。

为同时适应我国南北方的温度、湿度和风力状况等自然条件，起重机的设计和校核均按我国现行国家标准《起重机设计规范》和《起重机械安全规程》中的要求执行，以保证本起重机在各船厂都可以正常工作。

本机设置在轨距为10米的轨道上运行，门架的基距为13米。

本机采用电缆卷筒供电装置电源为三相380V50HZ交流电源。

为减少风载荷，本起重机采用无缝钢管组成的直臂架，并可以在变幅时使吊载近似地沿水平线移动，从而使动作平稳可靠，节省变幅功率。

为提高工作效率，本起重机设有主，副起升机构。

加上起重机可以任意角度回转及与起升和变幅联合动作，使吊载可以最短的移动路线完成作业，达到较高效率作业目的。

行走机构为工作性机构，供起重机移位或吊载工况下行走。

本机门座内的净空高度为9.4米，足供大型载货卡车安全通过。

起重机总体性能表行走轨道/最大轮压：P50 /250KN二、机构1. 起升机构主、副起升机构均由变频电动机、制动器、减速箱、卷筒等组成。

卷筒轴端装有限位开关以限制起升高度和深度。

高度限位开关调整在行走轨道面以上50m，轨道面以下12m时作用，当一个方向限位动作时，起升只能向极限的反方向动作。

本机构的起重能力为50吨主吊钩和12吨副吊钩，分别在35m和70m幅度内可分别起吊50t和12t载荷，在司机室墙上安装有载荷指示，当相应幅度起重量接近规定值时发出预警信号，当载荷超出5%时自动切断起升方向电源，只能作下降动作。

超载限制器为安装在人字架横梁下的三芯滑轮中的销轴式传感器，幅度传感器安装在臂架下铰处。

2. 变幅机构变幅机构用钢丝绳变幅驱动直臂架，由电动机、减速箱、制动器和卷筒等组成。

为确保安全采用两套制动器，每套制动器都能支持住臂架。

为了使变幅运动更加平稳，采用变频调速方式来进行速度控制。

本机构在卷筒支座处装有变幅限位开关，应调整至主钩幅度24m和幅度63m时起减速作用，调整至主钩幅度22m和65m时起终点限位作用。

浮运式起重机安全操作规程浮运式起重机是一种常见的起重运输设备，广泛应用于建筑工地、港口码头等工程施工场所。

为了确保起重操作的安全性，以下是浮运式起重机的安全操作规程。

一、浮运式起重机的基本概念和定义浮运式起重机是指将起重机整体或部分安装在浮筒上并能进行水上或岸上运输的起重机。

根据起重机的性质和用途，浮运式起重机可以分为吊桥式浮运式起重机、塔式浮运式起重机、门座式浮运式起重机等。

二、操作人员的资质要求1. 操作人员必须具备起重机操作资格证书，并经过相关培训合格；2. 操作人员必须了解浮运式起重机的各部位、性能和工作原理；3. 操作人员需具备一定的驾驶和操作经验；4. 操作人员必须具备良好的身体健康状况，无患传染病或其他身体疾病。

三、浮运式起重机的运行前准备1. 检查起重机的金属结构、缆索、起升机构、钢丝绳、防滑装置等各部分的完好性；2. 检查起重机的安全装置是否正常，如安全挡板、限位器、制动器等；3. 检查起重机的润滑油和液压油是否充足，并确保无泄漏；4. 检查起重机周围的环境是否符合安全要求，如有电力线路、堆放物料等情况需进行有效隔离。

四、浮运式起重机的操作步骤1. 启动前操作a. 操作人员需确认工作地点的平稳程度，并作好相应的基础处理；b. 操作人员需核对起重机的载重表和起重机的工作范围图，确保起重机的安全使用范围；c. 操作人员需确认起重机的起升高度和起升速度符合实际需求；d. 操作人员需检查起重机的液压油和润滑油是否充足；e. 操作人员需检查起重机的操作台、操纵杆、按钮等是否灵活可用。

2. 启动后操作a. 启动起重机前，操作人员需向周围人员发布安全警示，并确保工作区域内无人员；b. 启动起重机后，操作人员需要按照安全规程进行各项操作，如起吊、顶升等；c. 在起重机升降过程中，操作人员需时刻注意安全和稳定性，确保吊装物品始终保持平衡；d. 操作人员需防止吊装件与电线、风力等障碍物发生碰撞。

五、浮运式起重机的安全注意事项1. 操作人员不能擅自改变起重机的结构、参数和工作方式；2. 在起重机操作过程中，禁止超过起重机的额定载荷；3. 操作人员需定期检查起重机的安全装置是否有效，并及时进行维修和更换；4. 在起重机移动过程中，操作人员需小心操作，确保移动的平稳性和准确度；5. 操作人员应熟悉起重机的操作面板和操作顺序，严禁随意操作。

门座起重机说明书编制：校核：一、总则：5070门座起重机为船厂用起重设备。

可供船厂在码头或船坞边作安装和起吊作业。

为同时适应我国南北方的温度、湿度和风力状况等自然条件，起重机的设计和校核均按我国现行国家标准《起重机设计规范》和《起重机械安全规程》中的要求执行，以保证本起重机在各船厂都可以正常工作。

本机设置在轨距为10米的轨道上运行，门架的基距为13米。

本机采用电缆卷筒供电装置电源为三相380V50HZ交流电源。

为减少风载荷，本起重机采用无缝钢管组成的直臂架，并可以在变幅时使吊载近似地沿水平线移动，从而使动作平稳可靠，节省变幅功率。

为提高工作效率，本起重机设有主，副起升机构。

加上起重机可以任意角度回转及与起升和变幅联合动作，使吊载可以最短的移动路线完成作业，达到较高效率作业目的。

行走机构为工作性机构，供起重机移位或吊载工况下行走。

本机门座内的净空高度为9.4米，足供大型载货卡车安全通过。

起重机总体性能表行走轨道/最大轮压：P50 /250KN二、机构1. 起升机构主、副起升机构均由变频电动机、制动器、减速箱、卷筒等组成。

卷筒轴端装有限位开关以限制起升高度和深度。

高度限位开关调整在行走轨道面以上50m，轨道面以下12m时作用，当一个方向限位动作时，起升只能向极限的反方向动作。

本机构的起重能力为50吨主吊钩和12吨副吊钩，分别在35m和70m幅度内可分别起吊50t和12t载荷，在司机室墙上安装有载荷指示，当相应幅度起重量接近规定值时发出预警信号，当载荷超出5%时自动切断起升方向电源，只能作下降动作。

超载限制器为安装在人字架横梁下的三芯滑轮中的销轴式传感器，幅度传感器安装在臂架下铰处。

2. 变幅机构变幅机构用钢丝绳变幅驱动直臂架，由电动机、减速箱、制动器和卷筒等组成。

为确保安全采用两套制动器，每套制动器都能支持住臂架。

为了使变幅运动更加平稳，采用变频调速方式来进行速度控制。

本机构在卷筒支座处装有变幅限位开关，应调整至主钩幅度24m和幅度63m时起减速作用，调整至主钩幅度22m和65m时起终点限位作用。

船舶进出浮船坞操作手册1.船舶进浮船坞前的准备工作在船舶进坞前，以安技部主管技术人员为主，结合坞修班对进坞前的各项准备工作，以及船上的各种情况作全面检查。

不符合要求的，要求船方配合我方按要求做好准备工作，以免因准备工作不到位而影响坞期或造成事故。

为安全迅速地引船进坞，并立即展开各项修理工程和缩短坞修周期。

在船舶进坞前举行一次进坞会议，明确各自准备工作的具体内容、便于双方的配合与互相协调。

1.1进坞会议在待修船舶进坞前若干天（根据船舶的技术状况，营运计划、和有无坞外修理工程等而定），由生产部委派负责该船本次修理的主管技术人员（即厂方代表）主持会议，邀请船方和公司经营部、安技部（安全、物资）、办公室（后勤保障）、坞修班（班长、技术员等）、助坞拖轮人员等参加，举行准备工作会议，作好《鸿云实业有限公司进坞会议记录》。

会议内容包括以下几个方面：1.1.1根据潮水和气象等因素，确定船舶进坞的指定日期和时间。

1.1.2要求船方提供与本次修理有关的技术资料。

（1）船舶进坞图。

图纸中应包括说明底部结构与舱室分布情况的各视图，有若干典型横剖面与艏艉纵中剖面的型线图，有各种突出船体外部装置（如计程仪、回声探测仪、流速计、水纹、海底地貌探测仪等），所在位置的坐标以及各水、油舱海底塞的位置等，有说明以上装置的明细表。

进坞图上的图视位置与明细表所列尺寸符合一致。

（2）总布置图。

（3）静水性能曲线。

（4）说明各种舱室的液体及固体货物质量分布的表格（如在会议之后有变动，则应在进坞前若干小时通知厂方）。

（5）轴系、螺旋桨、舵系、通海阀等图纸。

（6）加热管、压载管、空气探测管等需在坞内安装的管系图纸。

（7）计程仪、测深仪等安装图纸。

与此同时，还需了解及参考该船的历史资料，例如，根据上一次的进坞报告与进坞位置，从而确定本次的进坞图及其他事项，做到准确无误。

1.1.3协商进坞的操作方案、指挥信号及联络方式。

1.1.4船方向厂方提出要求。

DESIGNED 设绘 DATE 日期 VERIFIED 审核 CHECKED 校对 APPROVED 审定COR.MARKS 修改记录 SIGN 签字 WEIGHT 重量 PAGE 页数 SCALE 比例COUNTERSIGN 会签 DATE 日期120m 浮船坞全船规格书1 / 1JD09（22）-100-001SM第一部分船体部分1 总体1.1 概述1.1.1 本全坞说明书（以下简称说明书）及相关图纸文件旨在对本浮船坞的设计、材料、构造和设备作出说明与规定。

说明书和图纸文件是相互说明相互补充的，凡说明书中说明而图纸文件中未表明者或图纸文件中表明而说明书中未说明者均认为有效。

1.1.2 下列图纸文件是全坞说明书不可分割的部分：总布置图、横剖面图、轮机设备表电气设备表1.1.3 本坞按120m浮船坞设计任务书的要求进行设计。

本坞的设计、建造、设备的配置、试验及交坞应遵照全坞说明书及相关图纸的要求并符合BV船级社和验船部门的有关要求。

1.1.4 本说明书及认可图涉及的设计细节、加工安装方法和工艺将根据建造厂的标准和经验来执行。

1.1.5 本规格书未述及而船级社认为必需的事项应由建造厂承担。

1.1.6 如发现本说明书与设计图有矛盾时，应以说明书为准。

否则应由建造厂与船东协商决定。

1.1.7 当发现本说明书的船体部分，轮机部分和电气部分有矛盾时，该设备或装置属于船体部分的以船体部分的规定为准；是属于轮机部分的以轮机部分的规定为准；是属于电气部分的以电气部分的规定为准。

1.1.8 本说明书和作为不可分割部分的图纸的修改或变化应征得船东的同意。

1.1.9 本坞在设计和建造中采用国际法定计量单位，否则本说明书中将另作说明。

1.1.10 本说明书中“或”的含义是建造厂有选择权。

1.1.11 本说明书中规定的机器或设备的技术规格应允许根据设备制造厂的产品档次加以适当调整。

1.1.12 本坞坞体全部由新钢料建造。

一、总体概述1、概要本起重机是为港口通用码头设计制造的，主要用于散货和重大件货物的装卸。

本机为刚性四连杆组合臂架式起重机。

它主要由起升机构、变幅机构、回转机构、运行机构、四连杆组合臂架系统、臂架平衡系统、立柱、转台、机器房、司机室、转柱、门架、梯子栏杆系统、电气控制系统和其它辅助装置所组成。

本机采用吊钩、抓斗作业，在35米幅度范围内抓斗起重能力为25吨，起升速度55m/min、在35米幅度范围内吊钩起重能力为40吨，起升速度35m/min。

本机可带载作水平位移变幅和360°角度回转。

起升、变幅，回转机构可以单独动作，也可联合动作。

整机可沿水平铺设的轨道作直线行驶。

起升、变幅、回转，运行机构均采用交流变频调速，回转机构采用串电阻调速。

各机构均设置有必要的限位开关和联锁保护装置。

本机回转中心位于门架对称中心，海陆侧门腿共由四组十轮台车组支承，在门架端梁下方各配有一组锚定装置，在运行机构两端均设有缓冲器。

本机动力使用380V,50Hz交流电源。

供电方式是将设在码头海侧地面电源箱中的电源，通过电缆由装在海侧门腿上的磁滞式电缆卷筒引缆上机，给起重机供电。

起重机固定部分与回转部分由中心受电器相连。

2、主要技术参数起重能力吊钩：40t/35m抓斗：25t/35m工作幅度最大幅度：35 m11 m最小幅度：工作速度起升机构：55m/min （25t 抓斗），35m/min（40t 吊钩）变幅机构：50m/min（25t 抓斗），50m/min（40t 吊钩）回转机构： 1.2rpm运行机构：26m/min起升高度16 mM8 M7 M7 M4 A810.5 m 10.5 m 7 m 8.2 m53.49m （最小幅度） 22.208m± 60 mQU100 个／每腿，其中驱动轮 5 个／每腿 2 组（手动）组/ 每腿（橡胶块式）500 mm 627 kW电缆卷筒，大电缆卷绕长度 83m ； 交流 380V ， 50Hz起重机总图轨道上：（吊钩下） 轨道下： 工作级别起升机构： 变幅机构： 回转机构： 运行机构： 整 机： 净空参数轨 距：基 距： 门架净空高： 最大尾部半径： 整机最大高度： 缓冲器外总宽： 整机行走参数行走距离 ： 行走轨道：行走车轮： 9 锚定装置： 缓冲器： 1 缓冲器撞击高度： 电动机总功率： 供电方式整机行走： 电 源：3、起重机总布置图MQ4035-0028 m 16 m二、工作机构本起重机工作机构包括起升机构、变幅机构、回转机构、运行机构。
