螺纹的规定画法和标注螺纹是物体表面一种起到连接、固定、紧固或运动的作用的线条装饰形式。
在机械制造中，螺纹的规定画法和标注是非常重要的，它直接关系到螺纹的加工和使用。
下面，我将介绍一下螺纹的规定画法和标注。
首先，螺纹的规定画法是按照一定比例和标准来绘制的。
一般来说，螺纹的规定画法分为两种，分别是习惯画法和等高线画法。
习惯画法是按照一定的角度来描绘螺纹的形状，常用的角度有60°、55°和30°。
等高线画法则是通过等高线的方式来描绘螺纹的线条，可以清楚地显示螺纹的高低起伏和截面形状。
接下来，对于螺纹的标注，一般包括螺纹形状、螺纹规格和螺纹的加工要求等内容。
首先是螺纹形状的标注，如内螺纹或外螺纹。
内螺纹一般用"T"字母表示，外螺纹则用"和"字母表示。
其次是螺纹规格的标注，包括螺纹的直径、螺距和牙型等。
螺纹的直径用小写字母"d"表示，螺距用"p"表示，牙型用字母P、M或G表示。
最后是螺纹的加工要求的标注，如螺纹的粗糙度等。
此外，对于一些特殊螺纹，还需要标注其特殊要求。
比如，螺纹的端部处理、螺纹的精度等。
端部处理的标注可以用特殊的符号或文字来表示，如圆角、倒角、倒置、截短、特殊切削等。
螺纹的精度则可以使用尺度限制符号来标注，如H、h、k、C、c、N等。
总之，螺纹的规定画法和标注是机械制造中非常重要的一环，它直接关系到螺纹的加工和使用。
在制图和设计过程中，需要准确地绘制和标注螺纹，以便于工程师和操作人员能够正确理解和使用。
同时，螺纹的规定画法和标注也需要遵循国家和行业标准，确保产品的质量和可靠性。
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
第二节螺纹及螺纹紧固件的画法图讲解：螺纹是机器零件上常用的结构，如螺钉、螺栓、管接头、丝杠等。
螺纹主要用于连接零件、传递动力和改变运动形式。
螺纹的加工方法很多，通常是在车床上车削而成。
在圆柱（或圆锥）外表面上加工出的螺纹称外螺纹，在圆孔内表面上加工出的螺纹称内螺纹。
一、螺纹的规定画法演示讲解：GB规定：螺纹的牙顶用粗实线表示，牙底用细实线表示，在螺杆的倒角或倒圆部分牙底线也应画出。
在垂直于螺纹轴线投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺纹上的倒角圆省略不画。
在绘图时，大、小径之间按d1（D1）=0.85d（D）的关系画出，螺纹终止线画粗实线。
在剖视图或断面图中，断面线必须画至粗实线。
外螺纹的规定画法：内螺纹的规定画法：对于不穿通的螺纹孔，钻孔深度与螺纹深度应分别画出，钻孔深度应比螺孔深度约大0.5d，并且钻孔底部应画出120°的锥顶角。
内、外螺纹连接的画法：内、外螺纹连接常用剖视图表示，其旋合部分按外螺纹画法表示，其余部分仍按各自的画法表示。
画螺纹连接图时，表示大、小径的粗、细实线应分别对齐，与倒角的大小无关。
二、螺纹紧固件的标记和规定画法1．螺纹紧固件的种类和标记常用的螺纹紧固件有螺栓、螺钉、螺柱、螺母和垫圈等，这些零件均已标准化，它们各部分的结构和尺寸都可以从有关标准中查出。
螺纹紧固件通常是由专业工厂成批生产，不单独制造，使用时可直接按规格购买。
因此，熟悉常用螺纹紧固件的结构型式及标记是很重要的。
螺纹紧固件标记的一般格式：——名称——指螺栓、螺钉、螺柱、螺母、垫圈。
标准代号——国标编号及年号。
螺纹规格——两种形式，Md×P（细牙）、Md（粗牙）。
公称长度——指螺栓、螺柱、螺钉的有效长度。
性能等级——需要说明的标注，一般情况下可省略。
例：螺栓 GB5782-86-M12×80 。
表示螺纹代号为M，公称直径为12，公称长度为80的螺柱，由标准代号GB5782-86查表可知其为性能等级为8.8级、表面氧化、A级的六角头螺栓。

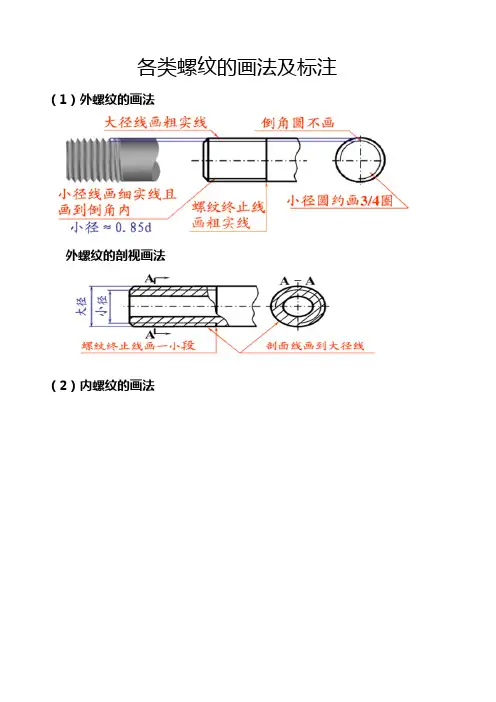

各类螺纹的画法及标注（1）外螺纹的画法外螺纹的剖视画法（2）内螺纹的画法（3）不穿通螺纹孔的画法（4）螺纹连接的画法（实心螺杆）大径线和大径线对齐，小径线和小径线对齐旋合部分按外螺纹画，其余部分按各自的规定画（5）螺纹连接的画法（空心螺杆）（6）螺纹局部的结构画法与标注1.倒角2.退刀槽（7）螺纹牙型的表示（a）重合画法（b）移除局部放大（8）螺纹相贯的画法螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
（9）螺纹的标注1.普通螺纹的基本格式（M）多线螺纹 Pn导程P螺距单线螺纹P螺距。
粗牙螺纹不标注螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应按顺序标注中径、顶径公差带代号。
注意:6g和6H不标。
旋合长度为中等时，“N”可省略。
2.梯形螺纹与锯齿形螺纹的基本格式（Tr、B）多线螺纹 Pn导程P螺距单线螺纹P螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应标注中经公差代号。
旋合长度为中等时，N”可省略。
标注实例（10）管螺纹的标注方法1.55°密封管螺纹2.55°非密封管螺纹特征代号为G公差等级有A、B两种。
内螺纹省略不标，外螺纹必须标明标注方法外螺纹内螺纹（11）60°圆锥密封管螺纹（GB/T12716-2002）其牙型角为60°，特征代号为“NPT”，标记格式同上特殊螺纹和非标准螺纹的标记方法特殊螺纹----牙型符合标准公称直径或螺距中有一项不符合标准，标注时应在代号前加注“特”字，如“特Tr40x5-7e（12）非标准螺纹-牙型未标准化的螺纹标记方法1.六角螺母简化画法2.六角螺栓规定标记简化画法3.垫圈规定标记简化画法4.螺钉规定标记简化画法（13）螺纹紧固件装配图的画法1.螺栓连接的简化画法被连接件的孔径等于1.1d两块板的剖面线方向相反螺栓、垫圈、螺母按不剖画螺栓的有效长度按下式计算，计算后查表取标准值画图步骤：两相邻零件的剖面线方向相反螺栓与通孔之间应画出间隙应该画出螺纹段及螺纹终止线2.螺柱连接的简化画法螺柱连接的常见错误：弹簧垫圈开口方向应向左斜。
