二等水准测量实训项目指导书二〇〇九年七月二等水准测量实训项目指导书1 任务概述某地占地面积1000余亩，平均海拔73m，地势平坦，便于测量作业。

实训内容有：测区踏勘、实地选点、二等水准观测（往返）、外业高差与概略高程表编算、水准网平差计算。

2 测区已有资料2.1 1：1000地形图；2.2控制点成果表；2.3控制点点之记。

3 作业依据3.1《国家一、二等水准测量规范》（GB12897-91）,以下简称规范。

3.2本实训项目指导书。

4 高程基准与作业方法4.1高程基准本次作业采用1985国家高程基准。

4.2 作业方法4.2.1根据地形条件沿主干道布设5-8个水准点组成闭合环，并绘制水准点点之记。

相邻两水准点之间的水准路线为一测段，相邻的2-3个测段为一区段。

4.2.2 作业开始后的一周内，应每天检验i角，若i角较为稳定时，以后每隔15天检验一次，直到作业结束。

4.2.3二等水准测量采用单路线往返观测，一条路线的往返测，应使用同一类型的仪器和转点尺乘，沿同一道路进行。

4.2.4 在一个区段内，先进行所有测段的往测（或返测），随后再连续进行该区段的返测（或往测）。

同一测段的往测（或返测）与返测（或往测）应分别在上午和下午进行，在日间温度变化不大的阴天和观测条件较好时，若干里程的往返测可同时在上午或下午进行，但不应超过该区段总站数的30%。

4.2.5观测时间与气象条件要求水准观测应在标尺分划线成像清晰而稳定时进行。

下列情况，不应进行观测：a.日出后与日落前30分内；b.太阳中天前后各约2h内（可根据地区、季节和气象情况，适当增减中午间歇时间）；c.标尺分划线的影像跳动而难以照准时；d. 气温突变时；e.风力过大而使标尺与仪器不能稳定时。

4.2.6测站观测程序a.往测奇数站：后（基）→前（基）→前（辅）→后（辅），b.往测偶数站：前（基）→后（基）→后（辅）→前（辅）；c.返测奇数站：前（基）→后（基）→后（辅）→前（辅）；d.返测偶数站：后（基）→前（基）→前（辅）→后（辅）。

水准测量作业指导书一、引言水准测量是一种地理测量的技术，用于确定地面各点的高程差。

本指导书旨在为水准测量作业提供详尽的指导，确保测量结果的准确性和可靠性。

二、前期准备1. 确定测区范围：根据实际情况，确定水准测量的范围和区域。

2. 准备测量仪器：包括水准仪、三角木、测量杆等仪器设备。

3. 检查仪器状态：确保水准仪的精度良好，检查测量杆的刻度清晰，保证仪器设备的正常运作。

三、测量步骤1. 确定基准点：选择一个稳定的基准点，作为整个测量的起点。

2. 设置测站：根据实际情况，选取需要测量的各个测站点。

每个测站点需要有固定坐标，并且能够保持稳定。

3. 进行水准观测：依次在各个测站点进行水准高差的观测。

首先将水准仪准确设置在基准点上，然后在基准点和各个测站点之间进行观测。

4. 记录观测数据：在观测过程中，要准确记录每次观测的结果。

包括基准点的标高、各个测站点的标高、观测时间等信息。

5. 精度检查：在观测结束后，进行精度检查，检查每个测站点的高程差是否在合理范围内。

6. 数据处理：对采集到的观测数据进行处理，计算出各个测站点的绝对标高。

7. 绘制测量结果图：根据处理后的数据，绘制出测量结果图，可以清晰展示各个测站点的高程差。

四、注意事项1. 环境条件：水准测量应在气象条件良好的时候进行，避免雨雪天气和强风等情况。

2. 仪器使用：正确使用水准仪和测量杆等设备，保证设备的精度和稳定性。

3. 观测方法：在进行水准观测时，应保持仪器的水平，避免观测误差。

观测时应注意读数准确、稳定。

4. 数据处理：对于野外测站点的高差观测，需要消除气压、温度和湿度等因素的影响，进行修正计算。

5. 资料存档：水准测量的观测数据和处理结果应保存，以备后续需要。

五、总结水准测量是地理测量重要的方法之一，对于工程建设和地理研究具有重要意义。

本指导书详细介绍了水准测量的步骤和注意事项，希望能够帮助测量人员顺利进行水准测量作业，获取准确可靠的测量结果。

测量作业指导书一、测量前的准备1、选任测量人员，熟悉测量设备与工具，熟悉交桩单位所提供的资料和图纸。

2、按交通部标准JTJ 063---85，《公路隧道勘测规程》进行测量仪器设备的常规检验和校正，3、对测量人员进行培训交底，公布工作纪律和桩撅设置要求，明确标志书写方式和其他注意事项。

4、现场查对原设桩撅，并确认无误；拟订新测设或补加桩撅计划。

二、交接桩范围及程序（一）范围1、直线转点桩；曲线交点或付交点桩、圆曲线起点或终点桩、中点桩、转点桩；与线路有联系的“国家三角点”（等级、号码、坐标和地点）。

2、水准基点及与其有联系的“国家水准基点”（等级、号码、坐标和地点）。

3、工程控制桩，如桥隧两端的控制桩、导线网、三角网以及间接测量所设的控制桩等。

（二）程序1、依据设计单位提出的原设计桩点平面图、剖面图及说明资料，进行室内审核和现场查对。

2、用测量仪器对重要桩、点进行施测交接，作出详细记录。

3、交接中发现的问题，如误差超限、错误、漏项以及预补测或精测等事项，应明确处理办法及负责施测单位。

4、写出“交桩纪要”，交接双方签字。

三、建立测量制度1、分工责任制；技术人员负责仪器测量和计算；测量工及工班长等分工负责工程放线和放样；2、桩橛使用保护制：施工测量引线和水准基点及中线水准测量所设桩橛，在侧量作业结束时应立即向领工员或工班长交桩，由其负责使用和保护。

3、测量记录正规化：测量记录应使用规定的格式，不得涂改和乱划，文字应正楷清晰，记录有误者应划去另写一格。

桩橛位置应在记录上绘图示意。

4、测绘仪器具保管制度：测量仪器、工具、设备，应分别规定使用操作守则、保管养护守则、定期检定守则，明确责任制度。

四、控制测量：施工测量一般分控制测量和放样测量，控制测量应根据业主单位的交桩资料和交桩表的详细情况，结合工程控制精度要求确定控制测量的等级，以确定控制测量的误差要求，指导控制测量。

隧道控制测量分地表控制测量和洞内控制测量。

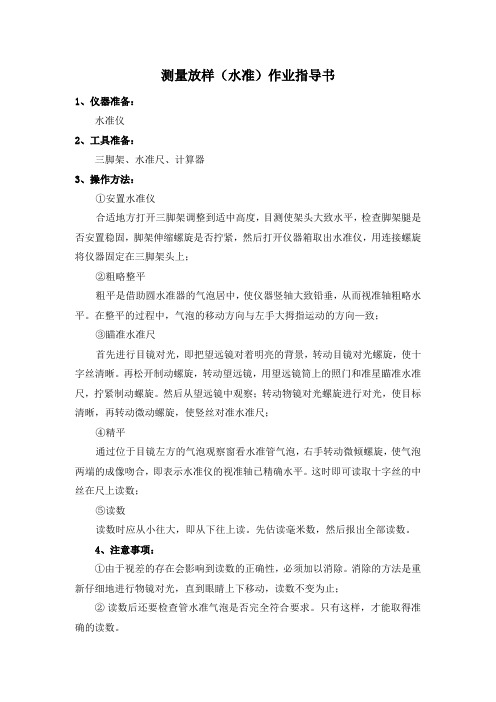

测量放样（水准）作业指导书
1、仪器准备：
水准仪
2、工具准备：
三脚架、水准尺、计算器
3、操作方法：
①安置水准仪
合适地方打开三脚架调整到适中高度，目测使架头大致水平，检查脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧，然后打开仪器箱取出水准仪，用连接螺旋将仪器固定在三脚架头上；
②粗略整平
粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂，从而视准轴粗略水平。

在整平的过程中，气泡的移动方向与左手大拇指运动的方向—致；
③瞄准水准尺
首先进行目镜对光，即把望远镜对着明亮的背景，转动目镜对光螺旋，使十字丝清晰。

再松开制动螺旋，转动望远镜，用望远镜筒上的照门和准星瞄准水准尺，拧紧制动螺旋。

然后从望远镜中观察；转动物镜对光螺旋进行对光，使目标清晰，再转动微动螺旋，使竖丝对准水准尺；
④精平
通过位于目镜左方的气泡观察窗看水准管气泡，右手转动微倾螺旋，使气泡两端的成像吻合，即表示水准仪的视准轴已精确水平。

这时即可读取十字丝的中丝在尺上读数；
⑤读数
读数时应从小往大，即从下往上读。

先估读毫米数，然后报出全部读数。

4、注意事项：
①由于视差的存在会影响到读数的正确性，必须加以消除。

消除的方法是重新仔细地进行物镜对光，直到眼睛上下移动，读数不变为止；
②读数后还要检查管水准气泡是否完全符合要求。

只有这样，才能取得准确的读数。

静力水准仪监测作业指导书
一目的和适用范围及标准
测定建筑场地沉降、基坑回弹、地基土分层沉降以及基础和上部结构沉降。

《建筑变形测量规范》（JGJ 8-2007）。

二仪器设备
静力水准仪
三操作方法
使用自动静力水准设备进行水准测量时，应根据变形测量的精度级别和所用设备的性能，参照本规范的有关规定，制定相应的作业规程。

作业中，应定期对所用设备进行检校。

1观测前向连通管内充水时，不得将空气带入，可采用自然压力排气充水法或人工排气充水法进行充水；
2连通管应平放在地面上，当通过障碍物时，应防止连通管在竖向出现n形而形成滞气“死角”。

连通管任何一段的高度都应低于蓄水罐底部，但最低不宜低于20cm；
3观测时间应选在气温最稳定的时段，观测读数应在液体完全呈静态下进行；
4测站上安置仪器的接触面应清洁、无灰尘杂物。

仪器对中误差不应大于±2mm，倾斜度不应大于10′。

使用固定式仪器时，应有校验安装面的装置，校验误差不应大于±0．05mm；
5宜采用两台仪器对向观测。

条件不具备时，亦可采用一台仪器往返观测。

每次观测，可取2～3个读数的中数作为一次观测值。

根
据读数设备的精度和沉降观测级别，读数较差限值宜为0．02～0．04mm。

1、水准测量作业指导书水准测量作业指导书引言概述：水准测量是地理信息系统中重要的测量方法之一，通过测量地面上各点的高程，可以绘制出地形图、确定地表的高程等。

水准测量作业指导书是指导水准测量工作的重要参考资料，包括测量方法、仪器使用、数据处理等内容。

本文将详细介绍水准测量作业指导书的内容和要点。

一、测量前准备1.1 确定测量范围：在进行水准测量前，首先要确定测量范围，包括测量的起止点和测量线路。

1.2 检查仪器：检查水准仪、三角架、测杆等仪器是否完好，确保测量的准确性。

1.3 确定测量时间：选择适当的测量时间，避免大风、雨雪等天气影响测量结果。

二、测量方法2.1 建立基准点：在测量线路上选择适当的基准点，确保测量结果的准确性和可靠性。

2.2 进行测量：使用水准仪在各测点进行高程测量，确保仪器水平和准确读数。

2.3 记录数据：及时记录每个测点的高程数据，并进行校核，确保数据的准确性和完整性。

三、数据处理3.1 数据平差：对测量得到的高程数据进行平差处理，消除误差，提高数据的精度。

3.2 建立高程模型：根据测量数据建立高程模型，绘制高程图或数字高程模型。

3.3 数据分析：对测量结果进行分析，比较不同测量点的高程差异，找出可能存在的问题并进行修正。

四、成果输出4.1 编制报告：根据水准测量结果编制测量报告，包括测量方法、数据处理过程、结果分析等内容。

4.2 制作图件：根据测量结果制作高程图、等高线图等图件，直观展示地表高程情况。

4.3 数据存档：将测量数据、报告和图件进行存档管理，以备日后查阅和使用。

五、质量控制5.1 定期检查：定期对水准仪和其他测量仪器进行检查和校准，确保测量的准确性和可靠性。

5.2 重复测量：在关键测点进行重复测量，对比结果，发现可能存在的误差并进行修正。

5.3 质量评估：对水准测量结果进行质量评估，评估测量精度和可靠性，及时调整和改进测量方法。

结语：水准测量作业指导书是水准测量工作的重要参考资料，通过遵循指导书的要求和方法，可以保证测量结果的准确性和可靠性。

1、水准测量作业指导书水准测量作业指导书引言概述：水准测量是土木工程中重要的测量方法之一，用于确定地面高程差，为工程设计和施工提供准确的高程数据。

本文将详细介绍水准测量的作业指导，包括测量仪器的准备、测量的步骤和注意事项。

一、测量仪器的准备1.1 水准仪的选择选择合适的水准仪对于测量结果的准确性至关重要。

常见的水准仪包括光学水准仪、电子水准仪和激光水准仪。

根据实际需求和测量精度要求，选择适合的水准仪器。

1.2 三脚架和测杆的准备三脚架是水准仪的支撑装置，必须稳固可靠。

测杆用于测量高程差，应选择长度适中、刻度清晰的测杆，并确保测杆的垂直度。

1.3 其他辅助仪器和设备根据实际情况，可能需要使用其他辅助仪器和设备，如反射镜、测量带、标尺等。

在进行水准测量前，确保这些辅助仪器和设备的准备和校准工作。

二、测量步骤2.1 设置基准点在测量前，需要选择一个稳定的基准点作为起点，并进行标记。

基准点应远离可能影响测量的因素，如振动、水源等。

2.2 建立测量路线根据需要测量的区域和地形条件，确定测量路线，并在路线上设置测点。

测点之间的距离应适中，以保证测量的连续性和准确性。

2.3 进行测量使用水准仪、三脚架和测杆进行测量。

在每个测点上，将水准仪稳定放置在三脚架上，调整仪器水平，然后用测杆测量高程差。

记录每个测点的测量结果，并进行必要的校验和修正。

三、注意事项3.1 避免测量误差在进行水准测量时，应尽量避免各种误差的产生。

例如，避免仪器的抖动和振动，避免测量时的眼睛疲劳和视觉误差，避免测杆的弯曲和变形等。

3.2 天气条件的考虑天气条件对水准测量结果的准确性有一定影响。

在进行水准测量时，应选择晴朗的天气，避免雨雪、大风等极端天气条件。

3.3 数据记录和处理测量数据的记录和处理是水准测量的重要环节。

应使用准确可靠的记录仪器记录测量结果，并及时进行数据处理，计算得出高程差和高程控制点的坐标。

四、测量精度控制4.1 精度要求的确定根据工程设计和施工的要求，确定水准测量的精度要求。

1、水准测量作业指导书水准测量作业指导书引言概述：水准测量是一种测量地面高程差异的方法，广泛应用于土木工程、建筑工程等领域。

本文将为大家提供一份水准测量作业指导书，详细介绍水准测量的步骤、仪器使用、误差控制以及数据处理等内容。

一、水准测量的步骤1.1 设置基准点在进行水准测量之前，需要选择一个合适的基准点作为起点，通常选择已知高程的固定点作为基准点。

在基准点上设置一个参考标志物，如铁钉或测量杆，以便后续测量时能够准确测得高程差。

1.2 建立测站在测量线路上，根据需要设置若干个测站，测站间距离应根据地形起伏和精度要求来确定。

每个测站上都要设置一个测站点，通常使用三脚架或测站杆来固定测站点。

1.3 进行观测在每个测站点上，使用水准仪进行观测。

观测时应保持仪器水平并记录测站点的高程差。

观测时要注意避免外界干扰，如风力、地震等因素。

二、水准仪的使用2.1 校准水准仪在进行水准测量之前，必须对水准仪进行校准。

校准水准仪包括调整准线、调整气泡管、检查望远镜调焦等步骤，确保仪器的准确性。

2.2 仪器放置和操作在进行观测时，水准仪应放置在平稳的地面上，避免震动和倾斜。

操作时要注意保持仪器水平，并使用水平仪进行校正。

观测时要稳定望远镜，并使用目标板对准测站点。

2.3 数据记录观测时要准确记录仪器读数，并注意记录环境因素，如温度、气压等。

数据记录应规范、清晰，以便后续的数据处理和分析。

三、误差控制3.1 仪器误差水准仪本身存在一定的误差，如仪器刻度误差、仪器漂移等。

在进行水准测量时，应尽量减小仪器误差，如定期校准仪器、避免仪器受到外界干扰等。

3.2 环境误差环境因素对水准测量结果也会产生影响，如温度变化、大气压力等。

在进行观测时，应记录环境因素，并在数据处理时进行相应的修正。

3.3 人为误差人为误差是水准测量中常见的误差来源，如观测时不准确、记录错误等。

为减小人为误差，应进行专业培训，提高操作技能，并严格按照操作规程进行测量。

测量作业指导书单位：编制：审核：批准：2016年3月3日发布2016年3月3日实施目录1 测量技术依据 (4)1.1 执行主要技术标准 (4)1.2 执行主要精度指标 (4)2 适用范围 (4)3 工程概况 (4)4.选点、埋石 (4)4.1选点注意事项 (4)4.2埋桩 (5)4.3点之记的绘制 (5)5 平面控制网复测 (6)5.1 外业测量 (6)5.2 主要作业技术指标 (8)5.3 GPS网的结构及基本特征 (8)5.4 基线解算及外业质量检查 (9)5.4.1 GPS网基线解算 (9)5.4.2 CPI控制网二维约束平差 (9)5.4.3 CPI平面控制点稳定性分析 (9)5.4.4 CPII控制网平差计算 (10)5.4.5 CPII控制网WGS-84无约束平差 (10)5.4.6 CPII控制网二维平面平差坐标系统及约束点的确定 (10)5.4.7 CPII控制网二维平面平差坐标系统 (10)5.4.8 CPII控制网二维约束平差约束点选择 (10)5.4.9 CPI平面控制点稳定性分析 (10)5.4.10 CPII平面控制点坐标变化量分析 (11)6、高程控制网复测 (11)6.1高程复测数据质量检查 (12)6.2 高程控制点稳定性分析 (13)6.3 外业测量 (13)7 施工放样 (14)8 竣工(验收)测量 (14)9 测量人员及测量设备配备 (15)10 仪器设备使用、维护保养要求 (16)10.1全站仪使用、维护保养 (16)10.2全球定位系统使用、维护保养 (18)10.3水准仪使用、维护保养 (21)11水准仪器的校验 (22)11.1水准仪的检验和校正 (23)11.2水准仪I角的核查方法 (24)1 测量技术依据1.1 执行主要技术标准1.1《精密工程测量规范》（GB/T 15314-94）；1.2《全球定位系统（GPS）铁路测量规范》（TB 10054-97）；1.3《铁路工程测量规范》(TB10101—2009)；1.4中铁第四勘察设计院的交桩资料及招投标、施工图设计；1.5有关铁路工程测量的参考资料。

普通水准测量1．安置仪器在测站打开三脚架，按观测者的身高调节三脚架腿的高度。

为便于整平仪器，应使三脚架的架头大致水平，并将三脚架的三个脚尖踩实，使脚架稳定。

然后从仪器箱中取出水准仪，平稳地安放在三脚架头上，一手握住仪器，一手立即将三脚架连接螺旋旋入仪器基座的中心螺孔内，适度旋紧，防止仪器从架头上摔下来。

2．粗略整平（粗平）粗平即初步地整平仪器，通过调节三个脚螺旋使圆水准器气泡居中，从而使仪器的竖轴大致铅垂。

具体作法是：如图1(a)所示，外围三个圆圈为脚螺旋，中间为圆水准器，虚线圆圈代表气泡所在位置。

首先用双手按箭头所指方向转动脚螺旋1、2，使圆气泡移到这两个脚螺旋连线方向的中间，然后再按图1(b)中箭头所指方向，用左手转动脚螺旋3，使圆气泡居中（即位于小黑圆圈中央）。

在整平的过程中，气泡移动的方向与左手大拇指转动脚螺旋时的移动方向一致。

图1 圆水准器整平图2 瞄准水准尺与读数3．瞄准水准尺首先将望远镜对着明亮的背景（如天空或白色明亮物体），转动目镜对光螺旋，使望远镜内的十字丝像十分清晰（此后瞄准目标时一般不需要再调节目镜对光螺旋）。

然后松开制动扳手，转动望远镜，用望远镜筒上方的缺口和准星瞄准水准尺，大致进行物镜对光使在望远镜内看到水准尺像。

此时立即制紧制动扳手，转动水平微动螺旋，使十字丝的竖丝对准水准尺或靠近水准尺的一侧，如图2所示，可检查水准尺在左右方向是否倾斜。

再转动物镜对光螺旋进行仔细对光，使水准尺的分划像十分清晰，并注意消除视差。

4．精确整平转动位于目镜下方的微倾螺旋，从气泡观察窗内看到符合水准气泡严密吻合（居中），如图3所示。

此时视线即为水平视线。

由于粗略整平不很完善（因圆水准器灵敏度较低），故当瞄准某一目标精平后，仪器转到另一目标时，符合水准气泡将会有微小的偏离（不吻合）。

因此在进行水准测量中，务必记住每次瞄准水图3 水准气泡的符合准尺进行读数时，都应先转动微倾螺旋，使符合水准气泡严密吻合后，才能在水准尺上读数。
