下载文档原格式
粉煤灰砖的分类及其特点粉煤灰砖是粉煤灰加气砖设备生产线的重要制品，专家将会向大家介绍一下什么是粉煤灰砖、粉煤灰砖的分类、粉煤灰砖的特点！什么是粉煤灰砖：粉煤灰砖是指以粉煤灰、石灰或水泥为主要原料，掺加适量石膏和集料经胚体制备，压制成型，高压或常压蒸汽养护或自然养护而成的实心粉煤灰砖。
粉煤灰砖的分类：根据养护工艺的不同，粉煤灰砖可包括蒸压粉煤灰砖、蒸养粉煤灰砖和自养粉煤灰砖三类。
他们的原材料和制作过程基本一致，但因养护工艺有所差别，产品性能特点往往相差较大。
蒸压粉煤灰转经高压蒸汽养护制成，水合过程是在饱和蒸汽压（蒸汽温度一般高于176℃，压力0.8MPa以上）条件下进行的，因而砖中硅铝活性组分凝胶化反应充分，砖的强度高，性能趋于稳定。
而蒸养粉煤灰砖系经常压蒸汽养护制成，未经高压蒸养，因此水热反应进行不够彻底，强度及其他性能特点往往不及蒸压粉煤灰砖。
自养粉煤灰砖则是以水泥为主要胶凝材料，成型后经自然养护制成。
粉煤灰砖的特点：粉煤灰砖是一种有潜在活性的硬性材料，在潮湿环境中，水划反应能继续进行而使其内部机构更为密实，有利于砖的强度的提高。
经大量工程现场调查发现，用于建筑勒脚、基础和排水沟等潮湿部位的蒸压粉煤灰砖，虽经一二十年的冻融和干湿双重作用，有的砖已完全的碳化，但强度并未降低，而有所提高。
相对于其他种类的砌体材料，这是粉煤灰砖的优势特点之一。
粉煤灰砖的另一特点就是质轻，相比于其他种类的砌体材料轻的多。
粉煤灰砖属节土，利废的新型轻质墙体材料。
粉煤灰砖可以大量利用粉煤灰，而且可以使用湿排灰。
每生产1m3砖至少可用800kg粉煤灰，一个年产5000万块的砖厂可消耗近6万吨粉煤灰。
这对工业废弃物粉煤灰的利用，节约土地，保护生态环境，具有重要的经济和社会意义。
灰沙砖与粉煤灰砖比较2009-11-04 23:39cp77543|分类：理工学科|浏览5451次灰砂砖与粉煤灰砖与水泥砖之间的比较，谁能给个答案，专业点的提问者采纳2009-11-13 11:15热心网友灰砂砖和粉煤灰砖、水泥砖三者是有区别的。
灰砂砖的原材料是沙子和石灰，灰砂砖主要是由德国制造和使用的。
已经有100多年的使用历史。
在这方面，德国拉斯科公司是最早从事灰砂砖设备制造和生产的企业。
粉煤灰砖是在灰砂砖的基础上发展而来的。
最早，河南平顶山一家公司引进德国拉斯科设备生产灰砂砖。
但是，因为中国国情的实际情况是：在德国，因为燃煤电厂少，粉煤灰也少，而我国的电厂以燃煤电厂居多，粉煤灰的排放量非常大，这些粉煤灰最早是作为工业固体垃圾来处理的，采用堆放的形式。
近20年来，粉煤灰堆放占地、污染的问题越来越严重，政府引起重视，所以，如何解决粉煤灰的问题成为头等大事。
平顶山恒通源利用引进的德国设备，尝试生产粉煤灰砖，取得了成功。
这样，粉煤灰又多了一个循环利用的出路：生产粉煤灰砖。
这个砖应该说是中国的特产，世界上没有哪一个国家向中国这样能吧粉煤灰制砖的技术、设备、相关行业、上下游产业有效的整合在一起，应该说，粉煤灰砖是环保利废的好产品。
粉煤灰砖的主要原材料是粉煤灰、石灰、石膏、电石渣、电石泥等工业废弃固态物。
以上二者都是采用高压来成型的，成型后的产品需要通过高温高压蒸汽养护来提高产品强度。
产品的强度主要是通过原材料的化学反映来增加。
水泥砖，顾名思义，主要材料是水泥。
另外还有石子、沙子等骨料。
产品主要是通过水泥的胶凝特性，把骨料粘合在一起。
产品可以自然温度养护，也可以采用蒸汽养护。
更多内容，可以参考/miaopuff。
1.检测依据标准 JC239-2001 《粉煤灰砖》GB/T 2542-2003 《砌墙砖试验方法》2.取样方法数量2.1粉煤灰砖试验应以同一产地、同一规格、每10万块为一验收批，不足10万块亦按一批计。
2.2粉煤灰砖每一验收批取样一组（每组10块）做强度试验。
2.3取样方法：2.3.1按预先确定好的抽样方案在成品堆垛中随机抽取.2.3.2试件的外观质量必须符合成品的外观指标.3.检测项目及指标4.1材料试验机试验机的示值相对误差不大于±1%，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20%-80%之间。
4.2抗折夹具抗折试验的加荷形式为三点加荷，其上压辊和下支辊的曲率半径为15mm,下支辊应有一个为绞接固定.4.3水平尺规格为250-300 mm。
4.4钢直尺分度值为1 mm。
5.判定规则5.1尺寸偏差和外观质量尺寸偏差和外观质量采用二次抽样方案。
首先抽取第一样本（n1=50）,根据表1规定的质量指标,检查出其中不合格品数d1,按下列规则判定:d1≤5时,尺寸偏差和外观质量合格;d1≥9时,尺寸偏差和外观质量不合格;d1>5,且d1<9时,需对第二样本(n2=50)进行检验,检查出不合格品数d2,按下列规定判定;(d1+ d2) ≤12时,尺寸偏差和外观质量合格;(d1+ d2) ≥13时, 尺寸偏差和外观质量不合格.5.2强度等级强度等级符合表2相应规定合格，且确定相应等级；否则判不合格。
5.3抗冻性抗冻性符合表3相应判定时判定合格，否则判不合格。
6.检验方法：6.1测量方法：长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸。
当被测处有缺损或凸出时，可在其旁边测量，但应选择不利的一侧。
精确至0.5mm。
6.2抗折试验：按上1的测量方法测量试样的宽度和高度尺寸各2个，分别取其算术平均值，精确至1mm.6.2.1调整抗折夹具下支辊的跨距为砖规格长度减去40 mm,但规格长度为190 mm 的砖,其跨距为160mm.6.2.2将试样大面平放在下支辊上,试样两端面与下支辊的距离应相同,当试样有裂缝或凹陷时,应使有裂缝或凹陷的大面朝下,以（50-150）N/S的速度均匀加荷,直至试样断裂,记录最大破坏荷载P.6.2.3结果计算与评定每块试样的抗折强度R按下式计算，精确至0.1Mpa.C= 3PL/2BH2RC---抗折强度，MPA；式中：RCP ---最大破坏荷载，N；L----跨距，mm;B----试样宽度，mm;H----试样高度, mm;6.2.4试验结果以试样抗折强度的算术平均值和单块最小值表示,精确至0.01MPa。
粉煤灰砖是一种以粉煤灰为主要原料制成的建筑用砖。
由于其良好的物理性能和环保性，粉煤灰砖在建筑行业中得到了广泛应用。
为了规范市场，保证产品质量和安全，我国制定了一系列粉煤灰砖规格型号的标准。
首先，根据国家标准的《砌墙砖试验方法》，粉煤灰砖的尺寸必须符合以下要求：长度应为240mm±10mm，宽度应为115mm±5mm，高度应为53mm±5mm。
这是为了保证粉煤灰砖能够与传统的黏土砖相互配合，保证建筑结构的稳定性和安全性。
其次，根据不同的使用场合和需求，粉煤灰砖的强度等级也有所不同。
根据国家标准，粉煤灰砖的强度等级可以分为三个等级：MU15、MU20和MU25。
其中，MU15表示粉煤灰砖的抗压强度为15MPa以上，MU20表示粉煤灰砖的抗压强度为20MPa以上，MU25表示粉煤灰砖的抗压强度为25MPa以上。
此外，为了满足不同建筑的需求，粉煤灰砖还有多种不同的规格和型号。
例如，根据孔洞率的不同，可以分为实心砖和多孔砖；根据用途的不同，可以分为承重砖和非承重砖等。
在实际使用中，根据不同的工程需求和设计要求，选用符合规格型号标准和强度等级要求的粉煤灰砖，能够保证建筑的安全性和稳定性。
同时，也需要注意粉煤灰砖的生产质量和使用寿命，避免出现安全事故和质量问题。
总之，粉煤灰砖作为一种环保、节能的建筑材料，具有广泛的应用前景。
而规范的规格型号标准和强度等级要求，能够保证粉煤灰砖的质量和安全性能，促进其在建筑行业中的可持续发展。

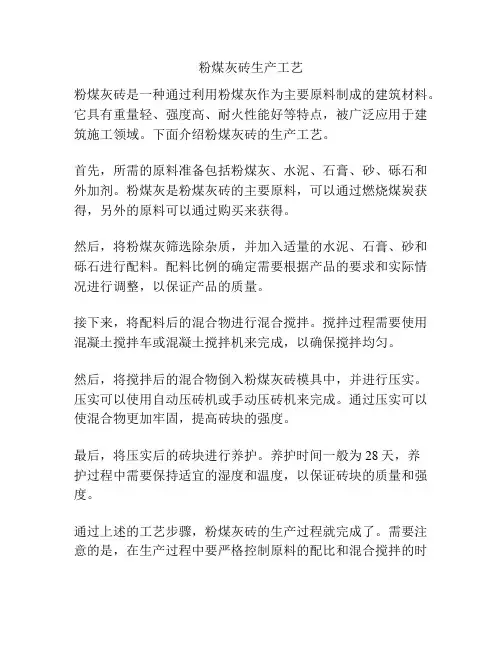

粉煤灰砖生产工艺
粉煤灰砖是一种通过利用粉煤灰作为主要原料制成的建筑材料。
它具有重量轻、强度高、耐火性能好等特点，被广泛应用于建筑施工领域。
下面介绍粉煤灰砖的生产工艺。
首先，所需的原料准备包括粉煤灰、水泥、石膏、砂、砾石和外加剂。
粉煤灰是粉煤灰砖的主要原料，可以通过燃烧煤炭获得，另外的原料可以通过购买来获得。
然后，将粉煤灰筛选除杂质，并加入适量的水泥、石膏、砂和砾石进行配料。
配料比例的确定需要根据产品的要求和实际情况进行调整，以保证产品的质量。
接下来，将配料后的混合物进行混合搅拌。
搅拌过程需要使用混凝土搅拌车或混凝土搅拌机来完成，以确保搅拌均匀。
然后，将搅拌后的混合物倒入粉煤灰砖模具中，并进行压实。
压实可以使用自动压砖机或手动压砖机来完成。
通过压实可以使混合物更加牢固，提高砖块的强度。
最后，将压实后的砖块进行养护。
养护时间一般为28天，养
护过程中需要保持适宜的湿度和温度，以保证砖块的质量和强度。
通过上述的工艺步骤，粉煤灰砖的生产过程就完成了。
需要注意的是，在生产过程中要严格控制原料的配比和混合搅拌的时
间，以确保产品的质量。
另外，生产过程中还需要注意环保，合理处理废弃物和尾矿，减少对环境的影响。
粉煤灰砖（JC 239—91）1 主编内容与适用范围本标准规定了粉煤灰砖的产品分类、技术要求、试验方法、检验规则、产品合格证、堆放和运输。
本标准适用于粉煤灰、石灰为主要原料，掺加适量石膏和骨料经坯料制备、压制成型、高压或常压蒸汽养护而成的实心粉煤灰砖。
本标准规定的粉煤灰砖可用于工业与民用建筑的墙体和基础，但用于基础或用于易受冻融和干湿交替作用的建筑部位必须使用一等砖与优等砖。
本标准规定的粉煤灰砖不得用于长期受热（200℃以上），受急冷急热和有酸性介质侵蚀的建筑部位。
2 产品分类2．1产品规格2．1．1砖的外形为矩形体。
2．1．2砖的公称尺寸为：长240mm ，宽115 mm，高53 mm。
2．2产品等级2．2．1 根据抗压强度和抗折强度将强度级别分为：20、15、10、。
2．2．2 根据外观质量、强度、抗冻性和干燥收缩分类：①优等品—A；②一等品—B③合格品—C。
2．3产品标记粉煤灰砖按产品名称（FAB）、强度级别、产品等级、国家标准编号顺序进行标记。
强度级别为20级，优等品粉煤灰砖的标记为：FAB-20-A-JC 2393 技术要求3．1外观质量外观质量符合表1的规定。
3．2抗折强度和抗压强度抗折强度和抗压强度应符合表2的规定，优等品的强度级别应不低于15级，一等品的强度级别应不低于10级。
3．3抗冻性抗冻性应符合表3的规定。
表1 外观质量单位：mm注：在条面或项上破坏的两个尺寸同时大于10mm和20mm者为非完整面。
表2 粉煤灰砖强度指标单位：Mpa注：强度级别以蒸汽养护后一天的强度为准。
表3 粉煤灰砖抗冻性指标干燥收缩干燥收缩值：优等品应不大于0.6mm/m；一等品应不大于0.75mm/m；合格品应不大于0.85mm/m。
4 试验方法按GB2542《砌墙砖试验方法》中有关试验方法的规定进行。
5 检验规则、5．1出厂检验5．1．1检验项目出厂检验的项目包括外观质量、抗折强度和抗压强度。
5．1．2批量每10万块为一批，不足10万块亦为一批。
蒸压粉煤灰砖标准蒸压粉煤灰砖是一种新型的环保建材，它以粉煤灰为主要原料，通过蒸压工艺制成，具有优异的性能和广泛的应用前景。
本文将对蒸压粉煤灰砖的标准进行详细介绍，以期为相关行业提供参考。
一、产品分类。
蒸压粉煤灰砖根据用途和性能可分为多种类型，包括抗压强度等级、吸水率等级、尺寸精度等级等。
在生产和使用过程中，应根据具体需要选择相应的产品类型。
二、产品性能。
1. 抗压强度，蒸压粉煤灰砖的抗压强度是衡量其质量的重要指标，不同用途的砖块应具有相应的抗压强度等级，以确保其在工程中的稳定性和耐久性。
2. 吸水率，蒸压粉煤灰砖的吸水率直接影响其抗冻性能和耐久性，应根据实际使用环境和要求选择合适的吸水率等级。
3. 尺寸精度，蒸压粉煤灰砖的尺寸精度对于施工的精度和美观度具有重要影响，应符合相应的标准要求。
三、产品标准。
蒸压粉煤灰砖的生产和应用应符合国家相关标准，包括但不限于《蒸压粉煤灰砖》GB/T 13454-2008标准和《蒸压粉煤灰砖》JC/T 409-2005标准等。
在生产过程中，应严格按照标准要求进行原料选用、生产工艺、产品检测等环节，确保产品质量和稳定性。
四、产品应用。
蒸压粉煤灰砖广泛应用于建筑工程中的墙体、地面、路面等领域，其优异的性能和环保特点受到了市场和用户的认可。
在实际应用中，应根据具体工程要求和标准规范选择合适的产品类型和规格，以确保工程质量和安全。
五、产品质量控制。
蒸压粉煤灰砖的生产企业应建立健全的质量管理体系，严格执行产品标准和相关规定，加强原料采购、生产工艺控制、产品检测等环节的管理，确保产品质量稳定可靠。
六、结语。
蒸压粉煤灰砖作为一种新型的环保建材，具有广阔的市场前景和发展空间。
在生产和应用过程中，应严格按照产品标准要求，加强质量管理和技术创新，推动蒸压粉煤灰砖行业的健康发展。
以上就是蒸压粉煤灰砖的相关标准内容，希望对您有所帮助。
粉煤灰砖用途
粉煤灰砖是一种常用的建筑材料，用途广泛。
它是利用工业生产过程中产生的粉煤灰，配合水泥等物质，经过混合、压制、养护等工序，制成的一种环保、高效、耐用的新型建筑材料。
此类砖块的主要用途包括以下几个方面。
1. 建筑外墙
由于粉煤灰砖具有高强度、高密度、防水、防火、耐腐蚀性等优良性能，因此在建筑外墙的应用上，这些特性使它成为了一种理想的建筑材料。
在建筑外立面使用粉煤灰砖可以美化建筑外观、提高建筑保温性能、减少粉尘污染等效果。
2. 道路铺装
粉煤灰砖可以作为城市公路、广场、停车场的铺路材料，具有良好的耐磨性、耐候性、抗渗透性等特性。
这些砖块还具有排水性能，可避免路面积水，起到防滑、减震、隔音等作用。
3. 室内装饰
粉煤灰砖的质地细腻、平整、坚硬，可以做成室内地面、墙面和天花板的装饰材料。
相比传统的装饰材料，它的性能更加稳定、耐久性更强、环保指数也更高，因此越来越受到人们的欢迎。
4. 护坡工程
对于土石方面工程建设来说，粉煤灰砖是一种非常理想的护坡材料。
他可以增加坡面的稳定性，延长工程的使用寿命并提高工程的整体效率。
此外，由于粉煤灰砖具有pH值低、无放射性等特性，因此对环境污染的问题更具有特色。
5. 环保建材
粉煤灰砖是一种绿色环保型建筑材料，产量大、使用方便，不仅廉价，而且节能环保。
因此，粉煤灰砖在建筑行业得到了广泛的应用和推广。
总之，粉煤灰砖作为一种新型、环保、耐用的建筑材料，应用领域非常广泛。
它的出现为建筑行业的发展增添了新的活力，同时也为环保绿色建筑的推行提供了强有力的支撑。
粉煤灰砖检测实施细则一、依据标准：JC239-2001 《粉煤灰砖》GB/T2542-2003 《砌墙砖试验方法》二、检验原理：通过对试样的加工处理，对其大面进行加压，得出破坏荷载，求出抗压强度值，可知其承受荷载的能力。
三、适用范围：适用在以粉煤灰、石灰、或水泥为主要原料，掺加适量石膏、外加剂、颜料和集料等，经坯料制备、成型、高压或常压蒸汽养护而制成的实心粉煤灰砖。
主要用于建筑工程中的填充墙。
四、仪器设备：1、砖用卡尺，分度值为0.5mm；2、材料试验机，试验机的相对误差不大于±1%，其下加压板为球绞支座，预期最大破坏荷载在量程的20%-80%之间。
3、低温箱，-20°C；4、水槽，水温10°C-20°C；5、台秤，分度值5g；6、蒸煮箱，0-100°C；7、鼓风干燥箱，0-100°C；五、取样规定：每10万块为一批，不足10万块按一批计。
六、试样准备与制备：随机抽取36块试样。
七、环境要求：试验要求环境温度为16°C-32°C，相对湿度35%-60%；八、试验步骤：1、尺寸偏差和外观1.1尺寸偏差a、长度测量时在砖的两个大面的中间部位测量两个尺寸；b、宽度测量时在砖的两个面的中间部位测量两个尺寸；c、高度测量时在砖的两个条面的中间部位测量两个尺寸。
当被测处有缺陷或凸出时，可在砖的旁边部位测量，但要选择不利的一测。
精确至0.5mm。
1.2外观1.2.1缺损a、缺棱掉角在砖上造成的破损程度，以破损部分对长、宽、高三个棱边的投影尺寸来度量，称为破坏尺寸。
b、缺损造成的破坏面，系指缺损部分对条、顶面的投影面积。
1.2.2裂纹a、裂纹分为长度方向、宽度方向和水平方向三种，以被测方向的投影长度表示。
如果裂纹从一个面延伸到其它面上时，则累计它的投影长度。
b、裂纹长度以在三个方向上分别测得的最长裂纹作为测量结果。
1.2.3弯曲a、弯曲分别在大面和条面上测量，用砖用卡尺的两支脚沿棱边两端防好，选择弯曲最大的地方将垂直尺推至砖面，但不要将因杂质或碰伤造成的凹处计算在内。
1 原料制备工段
电石泥、脱硫石膏汽车运进厂后单独存放在堆棚内。
冬季为提高砖坯温度，也采用石灰配料方案，石灰汽车运进厂也储存在堆棚内，经破碎机破碎后储存在磨头仓经磨细后备用。
2 原料配料及消化
石屑由汽车运进厂内堆棚存放，电石泥、脱硫石膏由汽车运进厂卸入堆棚存放。
石屑、炉渣喂料在堆棚内设有喂料斗，配调速计量给料机，可及时调整喂料量。
混合料经皮带机送到库底皮带输送机，同堆棚内电石泥、脱硫石膏经配料后至双轴搅拌机加水搅拌，再经斗式皮带机入消化仓储存。
消化仓为连续式，仓锥斗内设改流锥，避免棚仓，有利于物料卸料过程中形成整体流，提高消化效果。
3 混合料轮碾及成型
消化仓底部设有园盘拨料卸料机，卸出的物料用皮带机送至斗式皮带机、轮碾搅拌机，物料经充分压实、均化后可增加物料塑性，从而改善产品的质量。
从轮碾卸出的料再用皮带机送至自动化液压压砖机成型。
共设HY1280型液压砖机8台，单机每循环一次成型38块，成型时间13-16秒。
压制出的制品由码跺机，自动码跺至蒸养车，再经摆渡车入编组轨道。
编组后的蒸养车经卷扬机牵引入蒸压釜。
4 蒸养及成品输送
设有16台φ×31m蒸压釜。
釜内砖坯在高温（高压）蒸汽养护下，其混合料中的钙质成分和硅质成分等发生作用，生成托勃莫来石、C-S-H凝胶水化产物，从而获得一定强度和各种性能，形成稳定的产品。
养护分升温、恒温、降温三个阶段。
关闭釜门，抽真空后，送蒸汽加温2小时，恒温8h（恒温压力），降温，达到养护要求后，砖坯出釜，即为成品。
釜内蒸压小车被牵引出釜，砖经吊车成品夹具卸至堆场存放，蒸压小车牵返回成型工段待用。
蒸压粉煤灰砖购销合同8篇篇1合同编号：[具体编号]甲方（购货方）：[甲方公司名称]地址：[甲方公司地址]法定代表人：[甲方法人姓名]联系电话：[甲方法人电话]乙方（供货方）：[乙方公司名称]地址：[乙方公司地址]法定代表人：[乙方法人姓名]联系电话：[乙方法人电话]鉴于甲、乙双方本着互利共赢、公平交易的原则，经友好协商，就甲方向乙方购买蒸压粉煤灰砖事宜，达成如下购销合同：一、产品名称、规格、数量及价格甲方向乙方订购蒸压粉煤灰砖，具体产品名称、型号、规格、数量及价格按照双方确认的订单为准。
订单编号：[具体订单编号]。
产品单价按照市场同期价格执行，并随市场价格波动进行调整。
具体价格明细详见附件《产品报价单》。
二、质量标准与验收方式1. 乙方所供应的蒸压粉煤灰砖应符合国家相关质量标准，包括但不限于GB标准。
产品质保书及出厂检验报告等证明材料应随货同行。
2. 甲方在收到货物后，应按照相关质量标准进行验收。
如有质量问题，应在收到货物之日起七日内书面通知乙方，乙方应在接到通知后及时进行处理。
3. 若因产品质量问题造成甲方损失的，乙方应承担相应赔偿责任。
三、交货时间与地点1. 乙方应按照双方约定的交货时间进行发货，如因乙方原因未能按时交货，乙方应承担违约责任。
如因不可抗力因素导致延迟交货，双方应友好协商解决。
2. 交货地点为甲方指定的地点，具体地址[具体地址]。
四、运输方式与费用1. 运输方式由双方协商确定，可选用陆运、汽运等方式。
如因运输过程中产生的损失由乙方承担。
2. 运输费用由乙方承担，除非双方另有约定。
五、付款方式及期限1. 双方签订合同后，甲方支付订单总金额的XX%作为预付款。
2. 乙方按照约定完成交货后，甲方应在收到货物并验收合格后的XX个工作日内支付剩余款项。
3. 付款应通过银行转账或其他双方认可的方式进行。
六、保密条款双方应对在本合同履行过程中获知的对方商业秘密及本合同相关的商业信息予以保密，未经对方许可，不得向第三方泄露。
二、蒸压粉煤灰砖性能及优缺点蒸压粉煤灰砖的规格尺寸与普通实心粘土砖完全一致，表观密度与粘土实心砖基本相当，可以和普通粘土砖一样，作为承重墙体材料应用于工业与民用建筑。
其基本性能如下：1、强度。
蒸压粉煤灰砖的抗压强度均较高，一般可达到20Mpa或15Mpa，至少可达到10Mpa；加热温度不高于400℃时，蒸压粉煤灰砖的强度随温度升高而提高，当温度达到400℃以上时强度下降。
2、收缩性能。
蒸压粉煤灰砖砌体的收缩率、膨胀系数要大于烧结普通砖砌体。
在不同地区使用时，由于温度、湿度不同，同样的蒸压粉煤灰砖的收缩值也不同。
同时，在温度、湿度变化时体积也会随之变化。
因此，由于与烧结普通砖砌体比较，蒸压粉煤灰砖砌体的收缩值要大得多，而且影响因素、变化规律都不相同，所以在应用时应特别注意。
3、耐久性能。
蒸压粉煤灰砖能够经受抗冻性试验。
蒸压粉煤灰砖的抗冻性与其自身强度有关，强度高的其抗冻性能亦好。
因此在产品标准中规定，只有一等砖才能用于有抗冻性要求的建筑部位，以保证建筑物的耐久性。
如：北京市现代建筑材料公司的蒸压粉煤灰砖经过25次冻融循环性能仍然很好，砖的碳化系数大于0.8。
4、耐水性。
蒸压粉煤灰砖是一种有潜在活性的水硬性材料，在潮湿环境中能继续产生水化反应使砖的内部结构更为密实，抗压强度有所提高，抗折强度稍有下降。
根据试验和众多实际工程的调查发现，把用于勒脚、基础、排水沟等处的碳化取样做试验，经过一、二十年的冻融和干湿双重作用，有的砖已完全碳化，但强度并未降低，仍保持较高强度。
这也是蒸压粉煤灰砖的一个优越性。
总体来说，蒸压粉煤灰砖可替代烧结粘土砖用于建筑物的墙体和基础。
其各项性能指标均满足建筑物的要求。
如强度高、收缩值小、抗冻性合格等。
但是，作为一种新型墙体材料，蒸压粉煤灰砖也存在着以下缺点：1、由于蒸压粉煤灰砖具有湿胀干缩的特性，在剧烈的干湿交替作用下，会引起反复的体积变形，产生破坏砖内部结构的应力，从而造成微细裂纹，使砖的强度逐渐下降，影响建筑物的使用寿命。
蒸压粉煤灰砖砌体的性能蒸压粉煤灰砖是粉煤灰、石灰、石膏和细集料经压力机压制成型，再经高压釜高压蒸气养护而成。
为了取代使用已久的粘土实心砖，外形尺寸与其相同，240mm * 110mm * 53mm 。
每生产1万块蒸压粉煤灰砖，就能消耗15t粉煤灰，由此可见蒸压粉煤灰砖的生态意义。
1蒸压粉煤灰砖砌体的抗压强度和普通粘土实心砖砌体一样，蒸压粉煤灰砖砌体的抗压强度也是由块材和砂浆两者的强度组合决定的。
蒸压粉煤灰砖的抗压强度一般能达到MU20，建议其砌体抗压强度取相同强度等级的普通粘土实心砖和砂浆所确定的砌体抗压强度。
对一般砌体结构，蒸压粉煤灰砖砌体的抗压强度已完全能满足要求。
粉煤灰是一种有潜在活性的水硬性材料，遇湿能继续产生水化反应，使砖内部结构更为密实，因此，蒸压粉煤灰砖特别适用于地面以下的潮湿地方。
这是完全不同于普通粘土实心砖的一个特性。
实践证明，用于建筑物勒脚、基础和排水沟等处的蒸压粉煤灰砖经过几十年的冻融和干湿双重作用，有的砖虽已完全碳化，但强度仍能达到MU10级。
2蒸压粉煤灰砖砌体的抗剪强度决定砌体抗剪强度有2个因素：一是砂浆与砖的粘结力；二是砖表面的摩擦力。
与此相对应提高蒸压粉煤灰砖砌体抗剪强度有2条途径：其一是设法增大砖表面的摩擦力。
由于蒸压粉煤灰砖表面光滑平整，砖表面与砂浆间的摩擦力减小，影响了砂浆与砖的粘结力，对砌体抗剪十分不利。
因此，在制砖过程中需增加粗骨料，使砖表面粗糙以增加摩擦力，或压制成粗糙表面，如沟槽，盲孔。
其二是改进砌筑砂浆，增强粘结能力。
在使用普通砂浆时，蒸压粉煤灰砖砌体的通缝抗剪强度一般比普通粘土实心砖低。
如江西省建材科研设计院测得砌体通缝抗剪强度仅为普通粘土实心砖砌体的81%-83%，成都市建筑科研所测得为82%-90%，四川省建筑科研院测得为67%-88%。
为此需对普通砂浆进行改进，通过掺入一种特殊粘结材料，使普通砂浆的粘结能力有很大提高，进而成为一种专用砂浆。
试验表明，使用专用砂浆，蒸压粉煤灰砖砌体的抗剪强度与粘土实心砖基本相同。
第十三章墙体材料
一、依据标准
《烧结普通砖》（GB/T5101-1998）《蒸压灰砂砖》（GB11945-1999）《烧结多孔砖》（GB13544-2000）《烧结空心砖和空心砌块》（GB13545-92）《粉煤灰砖》（JC239-91(96)）《非烧结普通粘土砖》（JC422-91(96)）《煤渣砖》（JC425-93）
《蒸压灰砂空心砖》（JC/T637-1996）《混凝土路面砖》（JC/T446-2000）《水泥花砖》（JC410-91（96））《普通混凝土小型空心砌块》（GB8239-1997）《轻集料混凝土小型空心砌块》（GB15229-2002）《蒸压加气混凝土砌块》（GB/T11968-1997）《粉煤灰砌块》（JC238-91（96））《砌体工程施工质量验收规范》（GB50203-2002）二、常规检验项目
三、取样方法及数量
1. 烧结普通砖
1.1批量：验收批的批量以同一厂家、同强度等级15万块为一批,不足15万块亦按一批计。
1.2抽样：外观质量检验的样品用随机法在每一检验批的产品堆垛中抽取，尺寸偏差检验的样品用随机抽样法从外观质量检验后的样品中抽取，其他检验项目的样品用随机法从外观质量检验后的样品中抽取，抽样数量按表2-1进行。
烧结普通砖抽样数量表2-1
2. 蒸压灰砂砖
2.1批量：同类型的灰砂砖每10万块为一批，不足10万块亦为一批。
2.2抽样：尺寸偏差和外观质量检验的样品用随机抽样法从堆场中抽取。
其他检验项目的样品用随机抽样法从尺寸偏差和外观质量合格的样品中抽取。
抽样数量按下表进行：
3. 烧结多孔砖
3.1批量：验收批的批量同一厂家同强度等级5万块为一批,不足5万块亦按一批计。
3.2抽样：外观质量检验的试样采用随机抽样法，在每一检验批产品堆垛中抽取。
尺寸偏差检验的样品用随机抽样法从外观质量检验后的样品中抽取，其他检验项目的样品用随机抽样法从外观质量检验后的样品中抽取。
抽样数量按下表进行：
6.1批量：提交检验的产品应由同一规格型号以及由同一原材料在同一工艺条件下生产的免烧砖构成，批量大小规定为30000～50000块,不足3000块的按一个批量计。
6.2抽样：从整个检验批中按机械随机抽样法抽取200块砖样进行外观质量检查，从外观检验合格的样品中随机抽取80块进行尺寸偏差检验。
从尺寸偏差合格的样本中随机抽取10块（5块备用）进行抗压和抗折强度检验。
抗冻性、耐水性、吸水率检验亦从尺寸偏差合格的样本中随机抽取共30块（包括备用）。
7、煤渣砖
7.1批量：每10万块为一批，不足10万块亦为一批。
7.2抽样：用随机抽样法抽取100块砖进行尺寸偏差和外观质量的检验，从尺寸偏差和外观质量合格的砖样中按随机抽样法抽取2组20块（每组10块），其中1组进行抗压强度与抗折强度试验，另1组备用。
抗冻性和碳化后强度的检验，亦从尺寸偏差和外观质量合格的砖样中各抽10块，共20块。
8、蒸压灰砂空心砖
8.1批量：每10万块为一批，不足10万块亦为一批。
8.2抽样：用随机抽样法抽取50块砖进行尺寸偏差、外观质量检验，从外观质量合格的砖样中随机抽取2组10块（NF砖为2组20块）进行抗压强度试验，其中1组作抗冻性试验。
9、混凝土路面砖
9.1批量：每批路面砖应为同一类别、同一规格、同一等级。
每2万块为一批，不足2万块亦按一批计。
9.2抽样：规格尺寸及外观质量按机械随机抽样法抽取50块。
强度和耐磨性从规格尺寸及外观质量合格的试件中仍按机械随机抽样抽取15块（其中5块备用）。
吸水率、抗冻性能抽样同强度试验取样，同样共取15块（包括备用块）。
10、水泥花砖
10.1批量：提交检验的批应由同一规格的水泥花砖构成，批量可与销售批相同或不同。
10.2抽样：当批量为3000～10000块时,各项检验可按如下表抽取。
外观质量检查的样品从整批中随机抽取，尺寸偏差检验的样本从外观质量合格的样本中抽取，物理力学性能和结构性能检验的样本从外观和尺寸均合格的样本中抽取。
11、普通混凝土小型空心砌块
11.1批量：按外观质量等级和强度等级分批验收。
以同一种原材料配制的相同外观质量等级、强度等级和同一工艺生产的10000块砌块为一批，每月生产的块数不足10000块者亦为一批。
11.2抽样：每批随机抽取32块做尺寸偏差和外观质量检验。
从尺寸偏差和外观质量合格的砌块中抽取如下数量进行其他项目检验。
强度等级3块，相对含水率3块，抗渗性3块，抗冻性10块，空心率3块。
12、轻集料混凝土小型空心砌块
12.1批量：按密度等级和强度等级分批验收。
以同一品种轻集料配制成的相同密度等级、相同强度等级、质量等级和同一生产工艺制成的10000块为一批，每月生产的块数不足10000块者亦为一批论。
12.2抽样：每批随机抽取32块做尺寸偏差和外观质量检验。
再从尺寸偏差和外观质量合格的砌块中，随机抽取以下数量进行其他项目检验。
强度 5块，密度含水率、吸水率、相对含水率 3块，干缩率 3块，抗冻性 10块，放射性按GB6566。
13、粉煤灰砌块
13.1批量：以200m3为一批，或同一蒸养池为一批，抽样检测。
13.2抽样：外观和尺寸偏差，按随机抽样法抽取50块砌块。
砌块的立方体强度，碳化后强度，干缩值和抗冻性的检验，有二种方法：1 立方体抗压强度每池留3块试样，碳化后强度、干缩值、抗冻性在每次型式检验后，留取与型式检验数量相同的试件，在所留的试件上注明成型日期，试们保存半年。
2 从外观检验合格的试件中随机抽取，按要求切断成所需试件，进行相应的试验。
14、蒸压加气混凝土砌块
14.1批量：同品种、同规格、同等级的砌块，以10000块为一批，不足10000
块者亦为一批。
14.2抽样：随机抽取50块砌块，进行尺寸偏差和外观检验，从外观与尺寸偏差检验合格的砌块中，随机抽取砌块，进行如下项目的检验：体积密度3组9块，强度级别3组9块，干燥收缩3组9块，抗冻性3组9块，导热系数1组2块。
