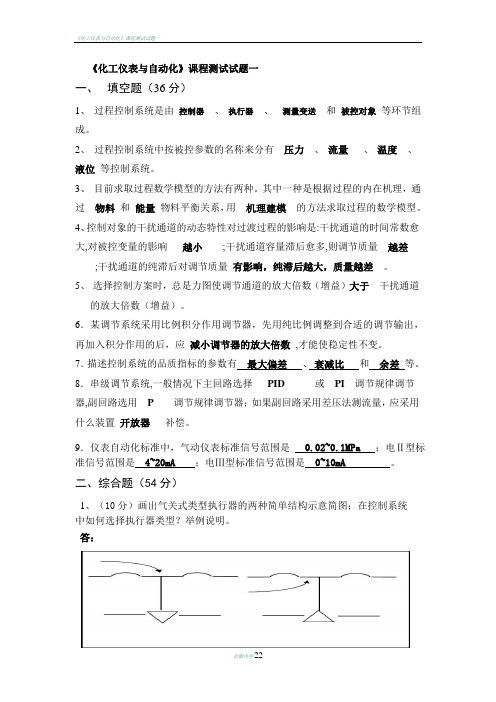

《化工仪表与自动化》课程测试试题一一、填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。
2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。
5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。
7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。
8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。
9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。
二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。
如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。
化工仪表及自动化期末考试-A卷参考答案及评分标准一、选择题（15分）每空1分：1、AB2、CD3、D4、B5、D6、A7、AB8、AB9、CD 10、BC二、填空题（30分）前10题每空1分，后10题每空2分：1、三2、小3、畸4、阶跃5、负6、实验建模7、过滤8、目的9、修正10、入口11、自动控制、自动检测12、放大系数、滞后时间、时间常数13、软件14、下降15、看曲线，调参数16、等百分比、抛物线、快开17、模型参考、直接优化目标参数、自校正18、改善控制系统、在线实时学习19、衰减曲线法、经验凑试法20、两台及两台以上三、简答题（共20分）1、（8分）答：包括信号变换、前置放大、非线性校正或开方运算、模/数转换、标度变换、数字显示、电压/电流转换(V/I)及各种控制电路等部分。
(3.5分)包括信号变换电路---将生产过程中的工艺变量经过检测变速后的信号，转换成相应的电压或电流值。
(0.5分)前置放大电路----将输入的微小信号放大至伏级电压信号。
(0.5分) 非线性校正电路----校正检测元件的非线性特性。
(0.5分) 开方运算电路----将差压信号转换成相应的流量值。
(0.5分) 模/数转换----将模拟量转换成断续变化的数字量。
(0.5分)标度变换----进行比例尺的变更。
(0.5分) 数字显示----被测数据以数字形式显示出来。
(0.5分) 电压/电流转换(V/I)----将电压信号转换成直流电流标准信号。
(0.5分)各种控制电路---可以根据PID控制规律或其他控制规律进行运算，输出控制信号。
(0.5分) 2、（5分）答：当采用补偿导线后，虽然将热电偶的冷端从温度较高和不稳定的地方延伸到温度较低和比较稳定的操作室，但冷端温度还不是0 ℃，而工业上常用的各种热电偶分度表是在冷端温度保持为0℃的情况下进行刻度的，这样会使测量结果产生误差，所以必须进行热电偶冷端温度补偿。
（3分）方法有：冷端温度保持为0℃的方法；冷端温度修正方法；校正仪表零点法；补偿电桥法；补偿热电偶法。
2022 年化工自动化控制仪表考试内容及考试题库(含答案)1. 【单选题】热电阻的显示仪表指示为负值,请分析故障可能产生的原因()。
( B )A、热电阻断路B、热电阻短路C、引出路线断路2. 【判断题】双导向阀芯改变气开气闭需要更换执行机构。
( × )3. 【单选题】电压的单位是()。
( C )A、瓦特(W)B、焦耳(J)C、伏特(V)4. 【判断题】用电容式液位计测量介电质的液位时,液位变化,相当于电极面积在改变。
( × )5. 【单选题】按照开关阀的形式电磁阀可分为()和直动式。
( C )A、膜片式B、金属活塞式C、先导式6. 【单选题】我国交流电的频率是()Hz。
( B )A、60B、50C、1007. 【判断题】利用孔板测量流量的 DDZ- Ⅲ型差压变送器,已知:最大流量为:Mmax=125t/h,最大差压为:ΔPmax=63KPa。
若测出来某时刻瞬时流量为M=100t/h 时,所对应的差压值为 40.3KPa。
( √ )8. 【单选题】下面的叙述中 ,正确的是()。
( B )A、阀门定位器的输出信号大小与输入信号大小成正比B、输入信号和阀门定位器的输出不一定一致C、阀杆的行程与阀门定位器的输出信号大小成正比9. 【判断题】调节阀的流量特性不能通过改变阀门定位器的反馈凸轮的几何形状来改变。
( × )10. 【单选题】红色警示线设置范围和地点()。
( C )A、事故现场救援区域的周边B、普通有毒物品作业场所、紧邻事故危害区域的周边C、高毒物品作业场所、放射作业场所,紧邻事故危害源周边11. 【判断题】压力表类型的选择依据之一是被测介质性质即物理性质和化学性质。
被测介质的温度高低、黏度大小、脏污程度、腐蚀性、结晶物、可燃性、可爆性、氧化-还原性质或者特殊介质。
( × )12. 【单选题】偶然误差的大小反映了测量过程的()。
( A )A、精度B、灵敏度C、线性度13. 【单选题】 ()故障模式(失效一危（wei）险型模式)是指故障并不会即将表现出来,只有在生产装置浮现异常,需要停车时,安全仪表系统因隐性故障存在而无法动作,使生产装置和整个工厂陷入危（wei）险境界。
化工仪表及自动化基础知识单选题100道及答案解析1. 下列哪种仪表不属于压力检测仪表（）A. 液柱式压力计B. 弹性式压力计C. 差压式液位计D. 压力变送器答案：C解析：差压式液位计是用于测量液位的，不属于压力检测仪表。
2. 热电偶的测温原理是基于（）A. 热阻效应B. 热电效应C. 热胀冷缩D. 电磁感应答案：B解析：热电偶的测温原理是热电效应。
3. 以下哪个不是自动化控制系统的组成部分（）A. 控制器B. 被控对象C. 测量变送装置D. 电源答案：D解析：自动化控制系统通常由控制器、被控对象、测量变送装置组成，电源不属于其组成部分。
4. 调节阀的流量特性主要与下列哪个因素有关（）A. 阀芯形状B. 阀杆长度C. 阀座直径D. 执行机构答案：A解析：阀芯形状决定了调节阀的流量特性。
5. 下列哪种仪表精度最高（）A. 1.0 级B. 0.5 级C. 0.2 级D. 2.5 级答案：C解析：仪表精度等级数字越小，精度越高。
6. 热电阻温度计是基于导体或半导体的（）特性来测量温度的。
A. 热电效应B. 热阻效应C. 电阻温度D. 电磁感应答案：C解析：热电阻温度计是基于导体或半导体的电阻温度特性来测量温度的。
7. 自动控制系统中，滞后时间越大，系统的稳定性（）A. 越好B. 越差C. 不变D. 不确定答案：B解析：滞后时间越大，系统响应越慢，稳定性越差。
8. 智能仪表的核心是（）A. 微处理器B. 传感器C. 变送器D. 显示器答案：A解析：微处理器是智能仪表的核心，负责数据处理和控制。
9. 下列哪种执行机构动作速度最快（）A. 电动执行机构B. 气动薄膜执行机构C. 气动活塞执行机构D. 液动执行机构答案：D解析：液动执行机构动作速度通常最快。
10. 测量范围为0 - 100℃的温度计，其最大绝对误差为1.5℃，则其精度等级为（）A. 1.0 级B. 1.5 级C. 2.0 级D. 2.5 级答案：B解析：精度等级= 最大绝对误差/ 测量上限- 测量下限×100% ，即1.5 / 100 ×100% = 1.5 级。
《化工仪表与自动化》课程测试试题一一、????填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。
2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。
5、?选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。
7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。
8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。
9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。
二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。
如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
?2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。
2023年【化工自动化控制仪表】考试内容及化工自动化控制仪表新版试题（IOo题，含答案）1、【单选题】（）指用多个相同的模块或部件实现特定功能或数据处理。
（C）A、故障安全B、容错C、冗余2、【单选题】（）是DCS的核心部分,对生产过程进行闭环控制，可控制数个至数十个回路,还可进行顺序、逻辑和批量控制。
（C）A、操作站B、过程接口单元C、过程控制单元3、【单选题】（）适用于大口径、大流量、低压力、不干净三介质。
（C）A、套筒阀B、单座阀C、蝶阀4、【单选题】（）阀门在开度小时流量相对变化值大,灵敏度高，不易控制，甚至发生振荡，而在大开度时，流量相对变化值小，调节缓慢，不够及时。
（C）A、快开特性B、等百分比特性C、线性5、【单选题】CENTUMCS3000系统中，在控制分组画面上不可以进行()操作。
(C)A、修改控制模式MODEB、修改SP值C、将过程点打校验状态6、【单选题】CENTUMCS3000系统中的回路调整画面中，HH是()。
(B)A、给定值B、高高报警设定值C、输出值7、【单选题】ECS700系统是()公司的DCS产品。
(B)A、Honeywe1B、浙江中控C、FOXBORO8、【单选题】MYT40型1211灭火器的灭火射程在()m。
(A)A、3-5B、7-89、【单选题】三相鼠笼式异步电动机在结构上主要是由定子和转子组成的，转子是电动机的旋转部分，它的作用是O o（C）A、输出电压B、输出磁场C、输出机械转矩10、【单选题】串级控制系统利用主、副两个控制器串起来在一起来稳定（）。
（A）A、主参数B、副参数C、主对象11、【单选题】为了改善分程控制回路中，两个控制阀在分程点上的放大倍数可能出现的突变，可选用（）特性的控制阀。
（A）A、对数B、线性C、抛物线12、【单选题】为适合不同工作温度和密封要求，调节阀上阀盖有（）种常见的结构形式。
（A）A、4C、513、【单选题】以下属于安全火花型防爆仪表的是（）（D）A.1151差压变送器B、DBW-In温度变送器C、DDZ-HI系列调节阀1）、电气转换器14、【单选题】分度号为E的热电偶用分度号为E的补偿导线延长，极性连接正确，则所测温度值如何（）。
《化工仪表与自动化》课程测试试题一一、填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。
2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。
5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。
7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。
8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。
9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。
二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。
如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。
题库一、填空题：1、温度是表征物体及系统 ---------------------- 的物理量。
2、热电偶的丈量原理是鉴于热电偶的热电效应，热电效应包括温差电势和--------------- 两部分。
3、热电偶的分度表是在参比温度为------------- 的条件下获得的。
4、赔偿导线平常在 ----------------- 范围内其热电特色与热电偶自己几乎圆满同样。
5、热电阻是鉴于金属导体的------------------- 随温度的变化而变化的特色来进行温度丈量的。
6、热电阻温度系数愈大，其------------------------ 变化也愈敏捷。
7、动圈式指示仪表是由丈量线路和------------------- 两部分构成。
8、动圈式仪表是一种 --------------- 显示仪表。
9、铂热电阻的测温范围一般为-----------------------------------。
10、数字显示仪表的分辨率是指数字仪表------------------------ 改变一个字时的输入量值。
11、常用测压方法有三种，即------------------------- 、弹性变形法和电测压方法。
12、一般在被测压力较稳定的情况下，正常操作压力值应当为量值的。
--------------------13、节流式流量计的丈量原理是利用流体流经节流装置时所产生的--------------- 实现流量丈量的。
14、节流装置属于 ---------------------------- 、变压差的一种丈量方法。
15、转子流量计属于恒压差， ---------------------------- 的一种丈量方法。
16、涡街流量计是依据 ----------------------- 的原理而进行丈量的一种流量仪表。
17、对象特色是指对象在输入作用下，其输出变量 ------------------------------ 的特色。
化工仪表及自动化试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】化工仪表及自动化一、填空题（30分，每空1分）1、过程控制系统是由______、______、______和______等环节组成。
2、过程控制系统中按被控参数的名称来分有_______、________、_______、_______等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过_____和_____物料平衡关系，用________的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响____________;干扰通道容量滞后愈多,则调节质量____________;干扰通道的纯滞后对调节质量_______________________。
5、选择控制方案时，总是力图使调节通道的放大倍数（增益）______干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_____________,才能使稳定性不变。
7．描述控制系统的品质指标的参数有、和等。
8．串级调节系统,一般情况下主回路选择_________或________调节规律调节器,副回路选用_________调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_________补偿。
9．仪表自动化标准中，气动仪表标准信号范围是；电Ⅱ型标准信号范围是；电Ⅲ型标准信号范围是。
10．化工过程中主要的检测仪表性能指标有、、、、线性度和反应时间。
二、综合题（40分，每题10分）1、画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
2、热电偶为什么要进行冷端温度补偿有哪些冷端温度补偿方法原理是什么3、控制器输入偏差是阶跃信号（见下图），请根据已知参数，画出P、PI的输出响应曲线。
《化工仪表与自动化》课程测试试题一一、填空题（36分）1、过程控制系统是由_控制器__、_执行器__、__测量变送__和_被控对象_等环节组成。
2、过程控制系统中按被控参数的名称来分有__压力__、_流量___、_温度__、_液位_等控制系统。
3、目前求取过程数学模型的方法有两种。
其中一种是根据过程的内在机理，通过__物料_和_能量_物料平衡关系，用__机理建模__的方法求取过程的数学模型。
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响___越小____;干扰通道容量滞后愈多,则调节质量__越差____;干扰通道的纯滞后对调节质量_有影响，纯滞后越大，质量越差__。
5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于__干扰通道的放大倍数（增益）。
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变。
7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。
8．串级调节系统,一般情况下主回路选择___PID______或__PI__调节规律调节器,副回路选用__P_调节规律调节器；如果副回路采用差压法测流量，应采用什么装置_开放器___补偿。
9．仪表自动化标准中，气动仪表标准信号范围是0.02~0.1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA。
二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。
答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。
如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。
但实际中热电偶冷端温度不等于零，且经常波动，这必然造成输出减少，所以要进行热电偶的冷端温度补偿。
②热电偶常用的冷端温度补偿方法有：冰浴法、公式计算法、仪表机械零点调整法、电桥补偿法和补偿热电偶③➢冰浴法：用冰槽使t0保持零度。
➢计算法：E AB（t，0）＝E AB（t，t0）＋E AB（t0，0）➢仪表零点调整法：将仪表的机械零点调到t0➢补偿电桥法：用电桥产生E AB（t0，0）与E AB（t，t0）叠加，即可消除t0变化对测量的影响。
➢补偿热电偶：用与测量热电偶同型号的热电偶进行补偿，用于多支热电偶。
3、（10分）控制器输入偏差是阶跃信号（见下图），请根据已知参数，画出P、PI的输出响应曲线。
（1）P输出，已知：比例度δ=50% （2）PI输出，已知：比例度δ=100%积分时间Ti=1分答：4、(20分)下图为加热炉装置，工艺要求利用燃料量来控制炉出口介质温度t(简单控制系统)；①指出构成控制系统时的被控变量、控制变量、干扰量是什么？②在下图中画出控制流程图；③选择执行器的气开、气关类型以及控制器的作用方向；④画出简单控制系统方框图；⑤简单说明该系统克服干扰的过程（可设温度t升高，分析调节动作过程）。
答：①构成控制系统时的被控变量是出口介质温度；操纵变量是燃料量，干扰量是：进料流量和温度、燃料的压力、炉膛温度和压力以及环境温度。
②控制流程图见下图。
③执行器应选择气开类型，控制器为反作用方向。
④简单控制系统方框图见下图。
⑤该系统克服干扰的过程：当干扰作用使温度t升高，测量大于给定，控制器输入偏差增大，其输出控制信号减少，气开阀关小，燃料量减少，塔顶温度下降，维持给定。
三、计算题：（10分）计算下图各热电偶回路所产生的热电势（10分）。
注：A B----K型热电偶；AˊBˊ----K型热电偶补偿导线C D---- S型热电偶； CˊDˊ----S型热电偶补偿导线；答：1、E1=E AB(300,50)+E CD(50,25)=(12.207-2.002)+(0.299-0.142) =10.342 (mV)E2=E CD(300,50)-E CD(50,25) =(2.323-0.299)-(0.299-0.142) =1.867 (mV) 《化工仪表与自动化》课程测试试题二一、填空题（28分）1．控制系统引入积分作用是为了_消除余差___,但积分的引入会使系统__不稳定,引入微分作用是为了_克服容量滞后___。
某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，在加入积分作用的过程中，应_减小放到倍数___。
2.被调介质流过阀门的相对流量(Q/Qmax)与阀门相对行程(l/L)之间的关系,称为调节阀的流量_______特性;若阀前后的压差保持不变时,上述关系称为____理想__ 特性;实际使用中,阀前后的压差总是变化的,此时上述关系为_工作___ 特性。
调节阀的流量特性有_直线__、__等百分比___、__抛物线__和__快开_，流量特性的选择主要是与__广义对象__相匹配。
3. 与单回路控制系统相比，串级调节系统具有以下三个特点：①(对于进入副回路的干扰有很强的克服能力 );②( 提高了工作频率 );③(具有)。
4.控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响越小 ;干扰通道容量滞后愈多,则调节质量越差 ;干扰通道的纯滞后对调节质量有影响，纯滞后越大，质量越差。
5．简单调节系统的基本特征是闭合回路和负反馈。
6．常用的标准节流件有孔板和喷嘴。
7. 热电偶的热电特性与热电偶材料、两节点温度 __有关，与热电偶几何尺寸无关。
二、综合题(分)1、（10分）画出气开式类型执行器的两种简单结构示意简图；控制系统在什么情况下选择气开类型执行器？举例说明。
答：①②如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。
2、（20分）在控制系统应用中，有哪些基本控制规律和组合控制规律？写出各自的表达式？它们各应用在什么场所？答：①在控制系统应用中，基本调节规律有：P、I、D，基本组合调节规律有PI、PD、PID。
②③P：自衡能力强，滞后小的对象且控制质量要求不高PI：对象滞后小，负荷变化幅度大，要求无差PD：一阶滞后较大允许有余差的对象PID：负荷变化大，容量滞后大，被控变量变化缓慢，质量要求高。
3、（12分）下图为电子电位差计结构原理图，请补充完整连接线（包括电源和电流及输入信号的方向），并回答：电子电位差计是根据什么原理工作的？在温度检测中与何种检测元件配套使用？指出调整零点、量程的电阻。
答：①电子电位差计是使用电压平衡原理工作。
②在温度检测中热电偶配套。
下图是其线路图。
③起到零点调整的电阻是R G，起到量程调整的电阻是R M。
4、（10分）写出差压式流量计的基本方程式；说明公式中各个符号所代表的含义。
答：α——流量系数；Q——被测流体流量ε——体膨胀校正系数F0——节流件的开口面积ρ1——被测流体的密度△P——节流件前后差压三、计算题(20分)1、（10分）计算下图液位差压变送器的量程、测量范围及迁移量。
已知：H=0～10m h=1.2m ρ=35kg/m3g ≈10m/s2答：ΔP=P+-P-=Hρg+hρg=3500H+4200 Pa差压变送器：量程=35000 (Pa)测量范围=4200～39200 (Pa)迁移量=4200 (Pa)2、（10分）某压力仪表的测量范围是100～1100Pa，其精度为0.5级，则这台表的量程是多少？基本误差是多少？最大绝对误差是多少？允许误差是多少？答：①1000Pa②0.5%③±5Pa④0.5%《化工仪表与自动化》课程测试试题三一、填空题（28分）1、检测仪表的基本组成有测量、传动放大和显示三个部分。
2、在控制系统中，增加比例度，控制作用减少；增加积分时间；控制作用减少；增加微分时间，控制作用增加。
3、按误差出现的规律，可将误差分为系统误差、偶然误差及疏忽误差。
4、描述对象特性的三个参数是放大系数、时间常数和滞后时间。
5、某温度表的精度为0.5级，其测量下限是50℃，上限是850℃。
则此表的量程是800；测量范围是50~850；允许基本误差是 0.5% ；最大绝对误差是4。
6、热电偶温度计中常用的冷端温度补偿方法有冷端温度保持0度法、冷端温度修正法、校正仪表零点法、补偿电桥法、补偿热电偶法五种。
7、自动平衡电桥配热电阻测温时，采用三线制连接，其连接导线的电阻规定为2x2.5_______________Ω。
二、综合题（62分）1、（15分）比较电子电位差计与电子平衡电桥在测量原理和结构上有哪些异同点。
答：原理的相同点：都是利用滑动触点位置的变化来反映被测温度的大小。
结构的相同点：放大器、可逆电机、同步电机、传动机构结构的不相同点：检测元件、测量桥路。
原理的不相同点：2、（15分）热电偶测温时，使用补偿导线的目的是什么？它能否进行冷端温度补偿？如不能应如何处理？答：①使用补偿导线的目的是将热电偶的冷端从温度较高、波动较大的地方移到温度较低、且相对稳定的地方。
②如果只使用补偿导线还不能达到冷端温度补偿的目的，必须与其它方法配合起来使用。
③具体方法如下：热电偶常用的冷端温度补偿方法有：公式计算法、冰浴法、仪表机械零点调整法和电桥补偿法。
3、（12分）画出串级控制系统的方框图；分别说出副回路及主回路所起到的作用。
答：下图为串级控制系统的方框图；副回路是克服作用于副对象的干扰，使副被控变量基本稳定，减少对主变量的影响；而主回路主要克服作用于主对象的干扰，保证主被控变量稳定。
4、（20分）工艺要求利用回流量来控制塔顶温度t(简单控制系统)，为保证塔正常操作，回流量不允许中断。
①指出构成控制系统时的被控变量、操纵变量、主要干扰是什么？（4分）②在图上画出控制流程图并确定执行器类型；（5分）③选择控制器的作用方向；（3分）④画出简单控制系统方框图；（4分）⑤简单说明该系统克服干扰的过程（可设温度t升高，分析控制动作过程）。
（4分）答：①构成控制系统时的被控变量是塔顶温度；操纵变量是塔顶回流量，主要干扰量是：进料的流量和温度，回流的温度和流量，加热蒸汽量等。
②控制图见下图，执行器为气关式。
③控制器为反作用方向。
④简单控制系统方框图见下图⑤该系统克服干扰的过程：当干扰作用使温度t升高，测量大于给定，控制器输入偏差增大，其输出控制信号增加，气开阀开大，回流量加大，塔顶温度下降，回复给定。
三、计算题（10分）计算下图液位差压变送器量程、测量范围及迁移量(10分)。
