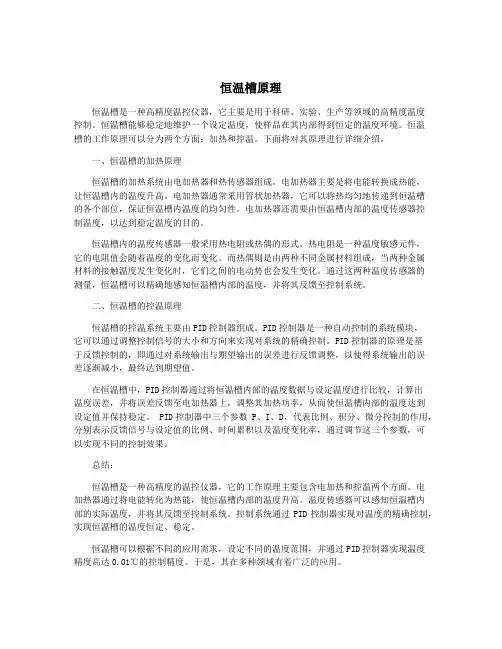

恒温槽原理恒温槽是一种高精度温控仪器，它主要是用于科研、实验、生产等领域的高精度温度控制。

恒温槽能够稳定地维护一个设定温度，使样品在其内部得到恒定的温度环境。

恒温槽的工作原理可以分为两个方面：加热和控温。

下面将对其原理进行详细介绍。

一、恒温槽的加热原理恒温槽的加热系统由电加热器和热传感器组成。

电加热器主要是将电能转换成热能，让恒温槽内的温度升高。

电加热器通常采用管状加热器，它可以将热均匀地传递到恒温槽的各个部位，保证恒温槽内温度的均匀性。

电加热器还需要由恒温槽内部的温度传感器控制温度，以达到稳定温度的目的。

恒温槽内的温度传感器一般采用热电阻或热偶的形式。

热电阻是一种温度敏感元件，它的电阻值会随着温度的变化而变化。

而热偶则是由两种不同金属材料组成，当两种金属材料的接触温度发生变化时，它们之间的电动势也会发生变化。

通过这两种温度传感器的测量，恒温槽可以精确地感知恒温槽内部的温度，并将其反馈至控制系统。

二、恒温槽的控温原理恒温槽的控温系统主要由PID控制器组成。

PID控制器是一种自动控制的系统模块，它可以通过调整控制信号的大小和方向来实现对系统的精确控制。

PID控制器的原理是基于反馈控制的，即通过对系统输出与期望输出的误差进行反馈调整，以使得系统输出的误差逐渐减小，最终达到期望值。

在恒温槽中，PID控制器通过将恒温槽内部的温度数据与设定温度进行比较，计算出温度误差，并将误差反馈至电加热器上，调整其加热功率，从而使恒温槽内部的温度达到设定值并保持稳定。

PID控制器中三个参数 P、I、D，代表比例、积分、微分控制的作用，分别表示反馈信号与设定值的比例、时间累积以及温度变化率，通过调节这三个参数，可以实现不同的控制效果。

总结：恒温槽是一种高精度的温控仪器，它的工作原理主要包含电加热和控温两个方面。

电加热器通过将电能转化为热能，使恒温槽内部的温度升高。

温度传感器可以感知恒温槽内部的实际温度，并将其反馈至控制系统。

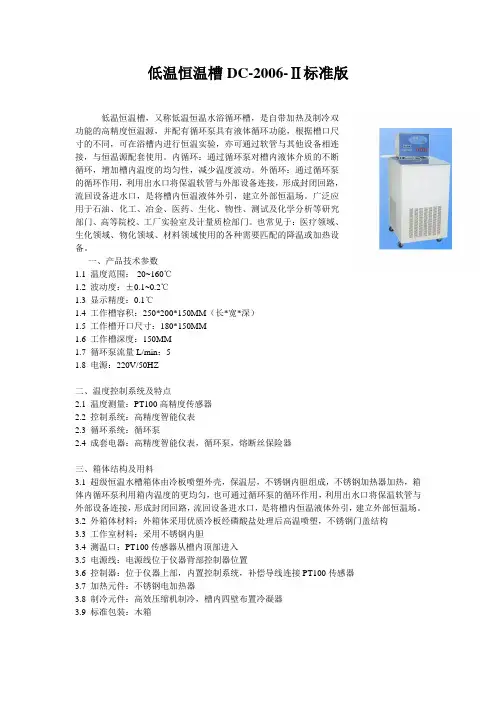

低温恒温槽DC-2006-Ⅱ标准版低温恒温槽，又称低温恒温水浴循环槽，是自带加热及制冷双功能的高精度恒温源，并配有循环泵具有液体循环功能，根据槽口尺寸的不同，可在浴槽内进行恒温实验，亦可通过软管与其他设备相连接，与恒温源配套使用。

内循环：通过循环泵对槽内液体介质的不断循环，增加槽内温度的均匀性，减少温度波动。

外循环：通过循环泵的循环作用，利用出水口将保温软管与外部设备连接，形成封闭回路，流回设备进水口，是将槽内恒温液体外引，建立外部恒温场。

广泛应用于石油、化工、冶金、医药、生化、物性、测试及化学分析等研究部门、高等院校、工厂实验室及计量质检部门。

也常见于：医疗领域、生化领域、物化领域、材料领域使用的各种需要匹配的降温或加热设备。

一、产品技术参数1.1 温度范围：-20~160℃1.2 波动度：±0.1~0.2℃1.3 显示精度：0.1℃1.4 工作槽容积：250*200*150MM（长*宽*深）1.5 工作槽开口尺寸：180*150MM1.6 工作槽深度：150MM1.7 循环泵流量L/min：51.8 电源：220V/50HZ二、温度控制系统及特点2.1 温度测量：PT100高精度传感器2.2 控制系统：高精度智能仪表2.3 循环系统：循环泵2.4 成套电器：高精度智能仪表，循环泵，熔断丝保险器三、箱体结构及用料3.1 超级恒温水槽箱体由冷板喷塑外壳，保温层，不锈钢内胆组成，不锈钢加热器加热，箱体内循环泵利用箱内温度的更均匀，也可通过循环泵的循环作用，利用出水口将保温软管与外部设备连接，形成封闭回路，流回设备进水口，是将槽内恒温液体外引，建立外部恒温场。

3.2 外箱体材料：外箱体采用优质冷板经磷酸盐处理后高温喷塑，不锈钢门盖结构3.3 工作室材料：采用不锈钢内胆3.4 测温口：PT100传感器从槽内顶部进入3.5 电源线：电源线位于仪器背部控制器位置3.6 控制器：位于仪器上部，内置控制系统，补偿导线连接PT100传感器3.7 加热元件：不锈钢电加热器3.8 制冷元件：高效压缩机制冷，槽内四壁布置冷凝器3.9 标准包装：木箱四、加热及制冷系统4.1 不锈钢加热器，位于槽内后部，由PT100传感器响应控制系统4.2 不锈钢加热器加热输出由高精度智能仪表控制4.3 制冷压缩机位于仪器外壳底部，冷凝器围槽内四壁4.4 制冷压缩机制冷输出由高精度智能仪表控制五、安全保护系统5.1 熔断式保护器5.2 工作室超温保护器，上限超温报警5.3 漏电保护、触电保护、确保使用安全性六、配备的技术资料及附件6.1 操作说明书6.2 产品保修卡6.3 合格证七、售后服务7.1 负责对用户进行远程技术指导7.2 及时提供设备的备件、配件7.3 提供设备使用过程中的技术咨询和支持7.4 接到客户故障通知8个工作时内立即响应八、主要元器件高精度智能控制仪表PT100传感器不锈钢加热器制冷压缩机。

低温恒温槽/恒温水槽/恒温油槽的使用说明及注意事项1.槽内加入液体介质，液体介质液面不能低于工作台板30mm。

2.液体介质的选用:A：工作温度低于5℃时，液体介质一般选用酒精。

B：工作温度5～80℃时，液体介质一般选用纯净水。

C：工作温度80～90℃时，液体介质一般选用15%甘油水溶液。

D：工作温度90～100℃时，液体介质一般选用油。

3.循环泵的连接A：内循环泵的连接，将出液管与进液管用软管连接既可随机配一根软管。

B：外循环泵进行外循环连接，将出液管用软管连接在槽外容器进口，将进液管接在槽外容器出口注：仪器左面靠前的管为进液管，背面的管为出液管。

4.插上电源，开启“电源”开关，开启“循环”开关。

5.仪表操作如下：A：移位，▲加数，▼减数，〖SET〗设定功能键。

B：温度设定：按设定功能键进入温度设定状态，设定值末位闪烁，此时先按移位后按加减，设定您所需要的工作温度，再按设定功能键并保存设定值，此时测量显示的是当前槽内液体介质的温度，此后微机进入自动控制状态；所设定的工作温度应高于室内温度8℃。

C：如果工作温度低于环境温度时，开启“制冷”开关制冷至所需温度。

D：其他参数说明①SC表示测量修正，T：表示时间比例周期，P：表示时间比例带，I：表示积分系统，d:表示微分系统。

②按设定功能键5秒后自动进入其他参数设定值状态，此时测量窗口显示“SC”字样，按加数或减数设定所需的参数。

再按设定功能键，测量值窗口显示“T”，按加数或减数设定所需的参数，以此类推到全部参数修改完整，再按设定功能键5秒又恢复正常控制状态，并保存各设定值。

注：①设定所需的工作温度和其他参数结束时，并在15秒以内再按设定功能键保存设定值，如超出15秒设定值自动恢复原设定值。

②一般情况下，请不要自行修改各参数，除测量值修正可以修改。

6.待测量值到达工作温度时，对照插入槽内实验所要求的温度计，修正测量值与实际槽内的温度差(操作方法与第5条D里面的第2条相同)使用注意事项①使用前应加入液体介质②使用电源50HZ220V，电源功率要大于或等于仪器总功率，电源必须有良好的“接地”装置。

低温循环恒温槽使用说明书一、性能特点：1．低温恒温槽广泛用于化工、石油、医学、生物学、物理化学、计量、大专院校、电子仪表、科研机构等领域进行实验、检测和企业生产的一个冷热受控、温度均匀的场所。

2．恒温槽操纵系统采纳PID自动操纵，LED数显，它的外循环泵可把槽内恒温液体向外输出，建立槽外第二恒温场，扩大使用范围，泵流量6L/MIN。

3．低温恒温槽系列采纳风冷全封闭压缩机组制冷，降温速度快，噪音低，操作方便。

4．内胆和盖子采纳不锈钢制成，经久耐用，美观大方。

5．工作槽尺寸和开口尺寸可依照用户定做，温度从-60~100℃二、技术性能：1．温度范围：0℃~100℃2．内胆尺寸〔长×宽×高〕：400×280×180mm3．整机功耗≤1000-1500W4．整机运行噪声≤70分贝【三】使用条件：1．正常工作条件：环境温度：-10℃~25℃2．相对湿度：≤70％3．电源电压：单相AC220V±10％ 50HZ±2％【四】具体使用：1、请认真阅读说明书和熟悉仪器个部分。

2、把随机软管与外面两个管子连接起来。

3、使用前先用兆欧表测量电源插头相中地检查是否存在绝缘不良或短路情况，然后按规定加入水〔一般水面距离盖板30mm〕,否那么容易烧坏加热管，再接通电源，打开电源开关，温控表得电，设定温度到所需温度即可，具体使用参照以下仪表使用方法。

4、为了使恒温槽内温度均匀，可开启水泵使水循环。

5、本恒温槽加热介质最好使用蒸馏水，禁止使用河水或硬水，倘假设使用自来水，那么应经常在使用结束后，对恒温槽进行清洁工作，以防积聚水垢而妨碍恒温灵敏度。

5．本仪器采纳橡胶滚轮，移动时无声音，后面两脚带刹车，用脚往下扳动即可刹住，可固定机器。

6．正对机器时，靠近自己的管子为进水口，离自己远的为出水口。

7．本仪器发生故障后，应请专业技术人员负责维修以防发生事故。

【五】本卷须知1．设定温度≤室温时，能够关掉面板上加热开关，启动压缩机来操纵温度。

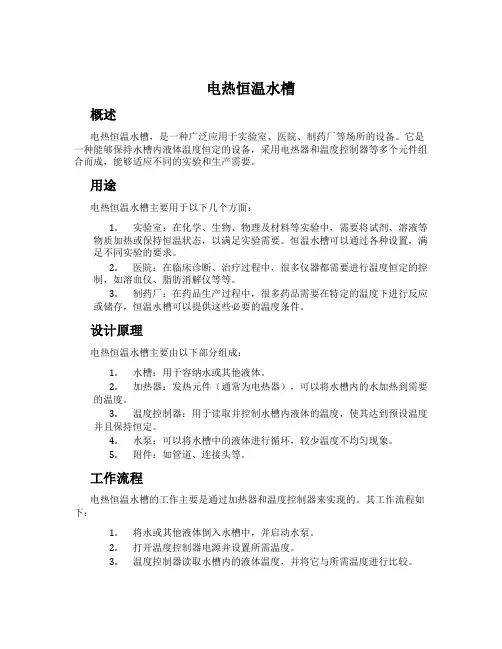

电热恒温水槽概述电热恒温水槽，是一种广泛应用于实验室、医院、制药厂等场所的设备。

它是一种能够保持水槽内液体温度恒定的设备，采用电热器和温度控制器等多个元件组合而成，能够适应不同的实验和生产需要。

用途电热恒温水槽主要用于以下几个方面：1.实验室：在化学、生物、物理及材料等实验中，需要将试剂、溶液等物质加热或保持恒温状态，以满足实验需要。

恒温水槽可以通过各种设置，满足不同实验的要求。

2.医院：在临床诊断、治疗过程中，很多仪器都需要进行温度恒定的控制，如溶血仪、脂肪消解仪等等。

3.制药厂：在药品生产过程中，很多药品需要在特定的温度下进行反应或储存，恒温水槽可以提供这些必要的温度条件。

设计原理电热恒温水槽主要由以下部分组成：1.水槽：用于容纳水或其他液体。

2.加热器：发热元件（通常为电热器），可以将水槽内的水加热到需要的温度。

3.温度控制器：用于读取并控制水槽内液体的温度，使其达到预设温度并且保持恒定。

4.水泵：可以将水槽中的液体进行循环，较少温度不均匀现象。

5.附件：如管道、连接头等。

工作流程电热恒温水槽的工作主要是通过加热器和温度控制器来实现的。

其工作流程如下：1.将水或其他液体倒入水槽中，并启动水泵。

2.打开温度控制器电源并设置所需温度。

3.温度控制器读取水槽内的液体温度，并将它与所需温度进行比较。

4.如果水槽内的液体温度低于所需温度，温度控制器将信号传递给加热器，加热器开始加热水槽内的液体。

5.温度控制器不断读取水槽内的液体温度，当它达到了所需温度时，控制器停止向加热器发出信号，使其停止加热液体。

6.液体会留在水槽中保持恒定温度的状态，直到需要。

特点和优势电热恒温水槽有以下的特点和优势：1.可以快速、精确地控制液体温度，满足不同的实验和生产要求。

2.可以避免由于温度波动引起的实验误差或者生产质量风险。

3.操作方便，使用安全可靠。

4.可以根据客户要求进行定制和扩展。

市场现状和预测电热恒温水槽的市场需求正在稳步增长，主要受以下几个因素的影响：1.实验室领域的不断发展和扩大，液体体系恒温需求增加。

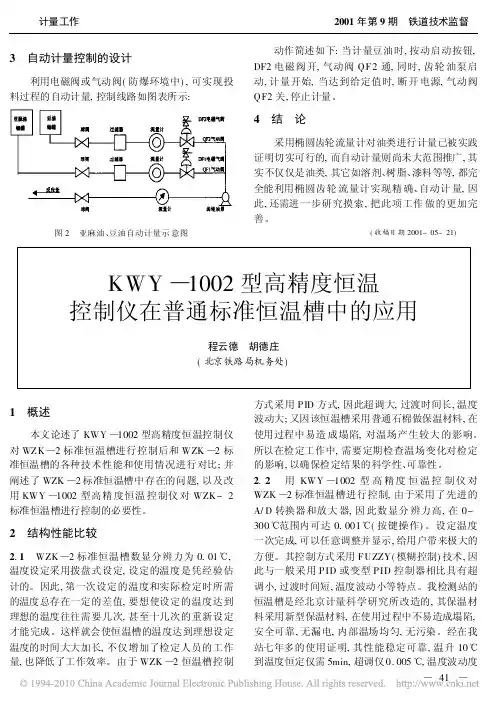

3 自动计量控制的设计利用电磁阀或气动阀(防爆环境中),可实现投料过程的自动计量,控制线路如图表所示:图2 亚麻油、豆油自动计量示意图动作简述如下:当计量豆油时,按动启动按钮,DF2电磁阀开,气动阀QF2通,同时,齿轮油泵启动,计量开始,当达到给定值时,断开电源,气动阀QF2关,停止计量。

4 结 论采用椭圆齿轮流量计对油类进行计量已被实践证明切实可行的,而自动计量则尚未大范围推广,其实不仅仅是油类,其它如溶剂、树脂、漆料等等,都完全能利用椭圆齿轮流量计实现精确、自动计量,因此,还需进一步研究摸索,把此项工作做的更加完善。

(收稿日期2001-05-21)KWY 1002型高精度恒温控制仪在普通标准恒温槽中的应用程云德 胡德庄(北京铁路局机务处)1 概述本文论述了KWY 1002型高精度恒温控制仪对WZK 2标准恒温槽进行控制后和WZK 2标准恒温槽的各种技术性能和使用情况进行对比;并阐述了WZK 2标准恒温槽中存在的问题,以及改用KWY 1002型高精度恒温控制仪对WZK-2标准恒温槽进行控制的必要性。

2 结构性能比较2.1 WZK 2标准恒温槽数显分辨力为0.01 ,温度设定采用拨盘式设定,设定的温度是凭经验估计的。

因此,第一次设定的温度和实际检定时所需的温度总存在一定的差值,要想使设定的温度达到理想的温度往往需要几次,甚至十几次的重新设定才能完成。

这样就会使恒温槽的温度达到理想设定温度的时间大大加长,不仅增加了检定人员的工作量,也降低了工作效率。

由于WZK 2恒温槽控制方式采用PID 方式,因此超调大,过渡时间长,温度波动大;又因该恒温槽采用普通石棉做保温材料,在使用过程中易造成塌陷,对温场产生较大的影响。

所以在检定工作中,需要定期检查温场变化对检定的影响,以确保检定结果的科学性、可靠性。

2.2 用KWY 1002型高精度恒温控制仪对WZK 2标准恒温槽进行控制,由于采用了先进的A/D 转换器和放大器,因此数显分辨力高,在0~300 范围内可达0.001 (按键操作)。

DC-0510低温恒温槽★超级恒温水箱DC-0510低温恒温槽广泛用于电子仪表、物理、化学、石油、化工、生物工程、医药卫生、生命科学、轻工食品、物性测试及化学分析等研究部门和高等院校以及企业质检或者生产部门，为用户提供一个热冷受控、温度均匀恒定的场源，对试验样品或生产的产品进行恒定温度试验或测试，也可作为直接加热或制冷和辅助加热或制冷的热源或冷源。

DC-0510低温恒温槽（又称超级恒温槽、低温冷却槽、低温循环器、低温水浴锅、低温水浴、高低温恒温水浴、制冷水浴、高低温循环水浴槽、制冷循环水浴、制冷循环水浴锅、低温循环槽、低温冷却循环槽、高低温恒温槽、低温恒温水槽）广泛用于电子仪表、物理、化学、石油、化工、生物工程、医药卫生、生命科学、轻工食品、物性测试及化学分析等研究部门和高等院校以及企业质检或者生产部门，为用户提供一个热冷受控、温度均匀恒定的场源，对试验样品或生产的产品进行恒定温度试验或测试，也可作为直接加热或制冷和辅助加热或制冷的热源或冷源。

DC-0510低温恒温槽特点：1、风冷式全封闭压缩机制冷，微电脑控制器控制制冷系统的开启、关闭，制冷系统具有延时、过热、过电流、过电压多种保护装置。

2、制冷机组、专用继电器、保护器、电容等均采用品牌产品，保证可靠性和使用寿命。

3、装有循环泵，可内外循环，可将机内冷却液体输出，冷却或恒温机外实验容器或建立第二恒温场。

4、循环系统采用不锈刚材质，具备防腐蚀、防锈、防低温液体污染等功能。

5、对于高纯金属，稀有物质提纯，环境实验室几磁控溅射，真空镀膜设备等大型贵重实验设备，可提供满足对温度和水质双重要求的冷却水，具有节能、节水、防污染、防结垢的特点，可有效保护大型精密仪器设备。

6、本机集循环冷却于一体，体积小，功率配备合理，充分显示了节省空间的特点。

7、所有操作都在微电脑控制板上，按动触摸软键即可完成，操作简单、直观。

8、内胆、台面均为全不锈钢，清洁卫生，美观耐腐蚀。

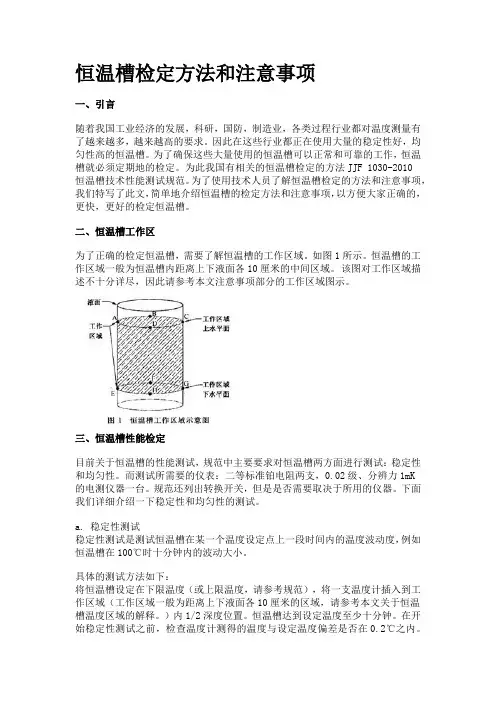

恒温槽检定方法和注意事项一、引言随着我国工业经济的发展，科研，国防，制造业，各类过程行业都对温度测量有了越来越多，越来越高的要求。

因此在这些行业都正在使用大量的稳定性好，均匀性高的恒温槽。

为了确保这些大量使用的恒温槽可以正常和可靠的工作，恒温槽就必须定期地的检定。

为此我国有相关的恒温槽检定的方法JJF 1030-2010恒温槽技术性能测试规范。

为了使用技术人员了解恒温槽检定的方法和注意事项，我们特写了此文，简单地介绍恒温槽的检定方法和注意事项，以方便大家正确的，更快，更好的检定恒温槽。

二、恒温槽工作区为了正确的检定恒温槽，需要了解恒温槽的工作区域。

如图1所示。

恒温槽的工作区域一般为恒温槽内距离上下液面各10厘米的中间区域。

该图对工作区域描述不十分详尽，因此请参考本文注意事项部分的工作区域图示。

三、恒温槽性能检定目前关于恒温槽的性能测试，规范中主要要求对恒温槽两方面进行测试：稳定性和均匀性。

而测试所需要的仪表：二等标准铂电阻两支，0.02级、分辨力1mK的电测仪器一台。

规范还列出转换开关，但是是否需要取决于所用的仪器。

下面我们详细介绍一下稳定性和均匀性的测试。

a. 稳定性测试稳定性测试是测试恒温槽在某一个温度设定点上一段时间内的温度波动度，例如恒温槽在100℃时十分钟内的波动大小。

具体的测试方法如下：将恒温槽设定在下限温度（或上限温度，请参考规范），将一支温度计插入到工作区域（工作区域一般为距离上下液面各10厘米的区域，请参考本文关于恒温槽温度区域的解释。

）内1/2深度位置。

恒温槽达到设定温度至少十分钟。

在开始稳定性测试之前，检查温度计测得的温度与设定温度偏差是否在0.2℃之内。

例如设定恒温槽为100度，则测试的结果应该在99.8度至100.2度之间。

随后以每分钟至少六次的均匀间隔读数（每10秒一次），持续十分钟（共60个读数）。

将十分钟内测得的最大最小温度之差，即为槽的稳定性。

在60次的测试当中，由于某些意外因素，例如强干扰、测试仪器误读等导致最终的测量结果超差，此时需要对测量数据进行分析，或采取其他更科学的数据分析方法。

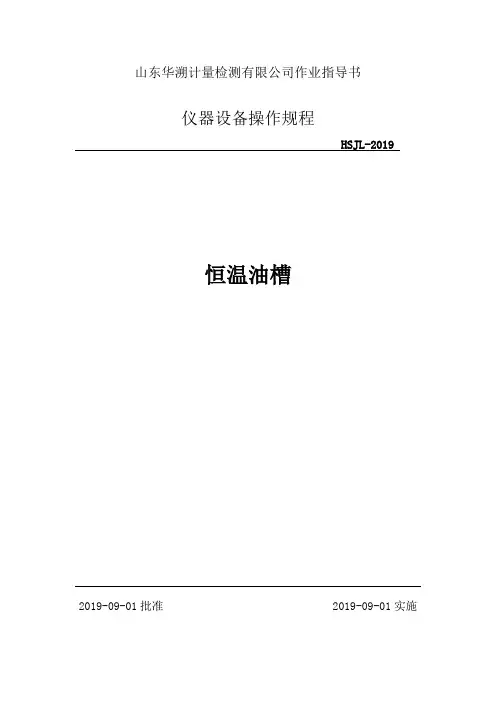

山东华溯计量检测有限公司作业指导书
仪器设备操作规程
HSJL-2019
恒温油槽
2019-09-01批准 2019-09-01实施
恒温油槽操作规程
一、简介
恒温油槽是为校准工作用玻璃液体温度计、工业铂、铜热电阻、双金属温度计、压力式温度计等提供液体恒温环境的设备。

二、主要性能指标
温度范围：50℃~300℃，最大温差及波动度符合被校准温度计相关规程的要求。

三、使用要求：
1）环境条件：环境温度15~35℃，环境湿度≤75%RH。

2）槽内介质：恒温槽专用硅油。

四、操作程序
1）准备工作：仔细检查各部件是否完好，接线有无松落，接好电源线；关闭放液阀，在槽内加入工作介质到溢流为止。

2）启动：接通电源，指示灯亮,温度调节仪有显示。

调节温度调节仪的设定温度，打开控温开关，待温度达到设定温度并恒定后，即可开始进行校准，一个校准点完成后，重复上述步骤，重新调节温控仪设定温度。

3）停机：使用完毕后，将设定值调至室温以下后，关闭“加热”开关，关闭搅拌系统，关闭电源。

五、事故处理
1）搅拌不工作，应检查内外磁钢是否在中心线上。

2）加热过程中，烟雾明显增多，应检查介质液面是否过低，或者介质需要更换。

3）跳闸，检查电路是否短路或者漏电等
六、稳定性检查
采用中间核查的方法，用两支二等标准铂电阻温度计进行比对的结果，考察其是否满足技术要求。

七、维护保养：
定期更换槽内介质；定期除尘，以免引起电路故障。

本操作规程由热工室编写审核：批准：祝海龙。
