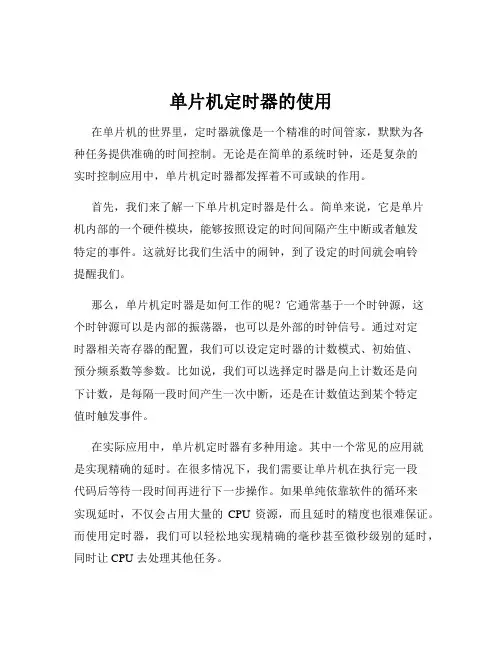

单片机定时器的使用在单片机的世界里，定时器就像是一个精准的时间管家，默默为各种任务提供准确的时间控制。
无论是在简单的系统时钟，还是复杂的实时控制应用中，单片机定时器都发挥着不可或缺的作用。
首先，我们来了解一下单片机定时器是什么。
简单来说，它是单片机内部的一个硬件模块，能够按照设定的时间间隔产生中断或者触发特定的事件。
这就好比我们生活中的闹钟，到了设定的时间就会响铃提醒我们。
那么，单片机定时器是如何工作的呢？它通常基于一个时钟源，这个时钟源可以是内部的振荡器，也可以是外部的时钟信号。
通过对定时器相关寄存器的配置，我们可以设定定时器的计数模式、初始值、预分频系数等参数。
比如说，我们可以选择定时器是向上计数还是向下计数，是每隔一段时间产生一次中断，还是在计数值达到某个特定值时触发事件。
在实际应用中，单片机定时器有多种用途。
其中一个常见的应用就是实现精确的延时。
在很多情况下，我们需要让单片机在执行完一段代码后等待一段时间再进行下一步操作。
如果单纯依靠软件的循环来实现延时，不仅会占用大量的CPU 资源，而且延时的精度也很难保证。
而使用定时器，我们可以轻松地实现精确的毫秒甚至微秒级别的延时，同时让 CPU 去处理其他任务。
另一个重要的应用是产生周期性的信号。
比如，控制一个 LED 灯以一定的频率闪烁，或者驱动一个电机以固定的速度转动。
通过设置定时器的周期和占空比，我们可以精确地控制这些信号的频率和时长。
再比如，在通信领域中，定时器可以用于实现数据的定时发送和接收。
确保数据按照规定的时间间隔进行传输，保证通信的稳定性和可靠性。
要使用单片机定时器，我们首先需要对相关的寄存器进行初始化配置。
不同型号的单片机，其定时器的寄存器和配置方式可能会有所不同，但基本的原理是相通的。
以常见的 8 位单片机为例，我们通常需要设置以下几个关键的参数：一是定时器的工作模式。
常见的模式有定时模式和计数模式。
在定时模式下，定时器根据时钟源进行定时计数；在计数模式下，定时器可以对外部脉冲进行计数。

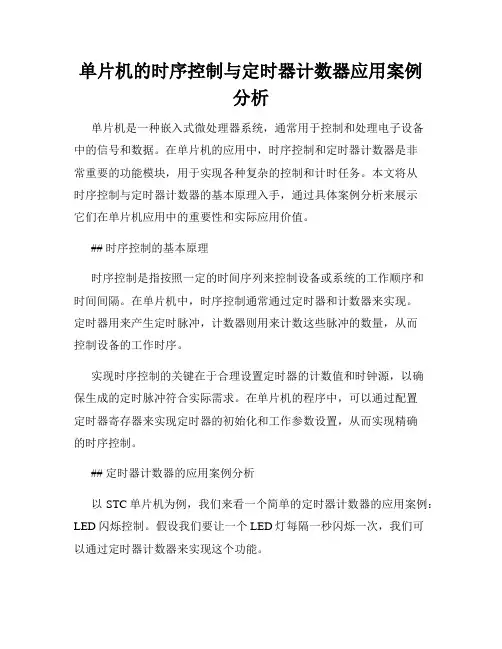

单片机的时序控制与定时器计数器应用案例分析单片机是一种嵌入式微处理器系统，通常用于控制和处理电子设备中的信号和数据。
在单片机的应用中，时序控制和定时器计数器是非常重要的功能模块，用于实现各种复杂的控制和计时任务。
本文将从时序控制与定时器计数器的基本原理入手，通过具体案例分析来展示它们在单片机应用中的重要性和实际应用价值。
## 时序控制的基本原理时序控制是指按照一定的时间序列来控制设备或系统的工作顺序和时间间隔。
在单片机中，时序控制通常通过定时器和计数器来实现。
定时器用来产生定时脉冲，计数器则用来计数这些脉冲的数量，从而控制设备的工作时序。
实现时序控制的关键在于合理设置定时器的计数值和时钟源，以确保生成的定时脉冲符合实际需求。
在单片机的程序中，可以通过配置定时器寄存器来实现定时器的初始化和工作参数设置，从而实现精确的时序控制。
## 定时器计数器的应用案例分析以STC单片机为例，我们来看一个简单的定时器计数器的应用案例：LED闪烁控制。
假设我们要让一个LED灯每隔一秒闪烁一次，我们可以通过定时器计数器来实现这个功能。
首先，我们需要配置定时器的计数值和时钟源，使其产生1秒的定时脉冲。
然后，在定时器中断服务程序中，每当定时器溢出时，我们就将LED的状态取反，从而实现LED的闪烁控制。
以下是一个示例代码：```c#include <reg51.h>sbit LED = P1^0;void timer_init(){TMOD = 0x01; // 定时器0工作在模式1TH0 = 0x3C; // 定时器初值高位TL0 = 0xB0; // 定时器初值低位ET0 = 1; // 允许定时器0中断TR0 = 1; // 启动定时器0EA = 1; // 允许中断}void timer0_isr() interrupt 1{static bit led_status = 0;led_status = ~led_status;LED = led_status;}void main(){timer_init();while(1);}```在上面的代码中，我们通过定时器0的计时溢出中断来控制LED的状态，从而实现LED的闪烁控制。

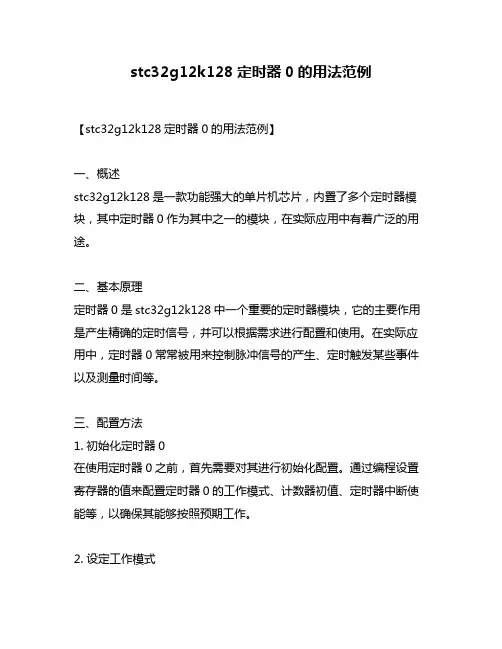

stc32g12k128定时器0的用法范例【stc32g12k128定时器0的用法范例】一、概述stc32g12k128是一款功能强大的单片机芯片，内置了多个定时器模块，其中定时器0作为其中之一的模块，在实际应用中有着广泛的用途。
二、基本原理定时器0是stc32g12k128中一个重要的定时器模块，它的主要作用是产生精确的定时信号，并可以根据需求进行配置和使用。
在实际应用中，定时器0常常被用来控制脉冲信号的产生、定时触发某些事件以及测量时间等。
三、配置方法1. 初始化定时器0在使用定时器0之前，首先需要对其进行初始化配置。
通过编程设置寄存器的值来配置定时器0的工作模式、计数器初值、定时器中断使能等，以确保其能够按照预期工作。
2. 设定工作模式定时器0支持多种工作模式，包括定时器模式和计数器模式。
根据具体需求，可以通过设置相关寄存器来选择定时器0的工作模式，并进行相应的参数设置。
3. 设置定时器中断定时器中断可以在定时器计数满足一定条件时触发，通过设置相应的中断使能位和中断优先级，可以实现定时器定时触发中断的功能。
四、使用范例以下是一个简单的使用范例，演示了如何使用stc32g12k128的定时器0模块来产生一定时间间隔的脉冲信号。
```c#include <stc89c.h>void timer0_init(){// 设置定时器0为工作模式1，16位定时器TMOD |= 0x01;TL0 = 0x00; // 初始值设置为0TH0 = 0x00;// 定时器0中断使能ET0 = 1;EA = 1; // 总中断使能TR0 = 1; // 启动定时器0}void timer0_isr() interrupt 1 {// 每次定时器0计数溢出时触发中断// 在中断服务程序中可以编写产生脉冲信号的相关操作}void main(){timer0_init(); // 初始化定时器0while(1){// 主函数中可以进行其他操作}}```通过上述范例，我们可以看到定时器0的基本使用方法，以及如何通过定时器中断来实现脉冲信号的生成。

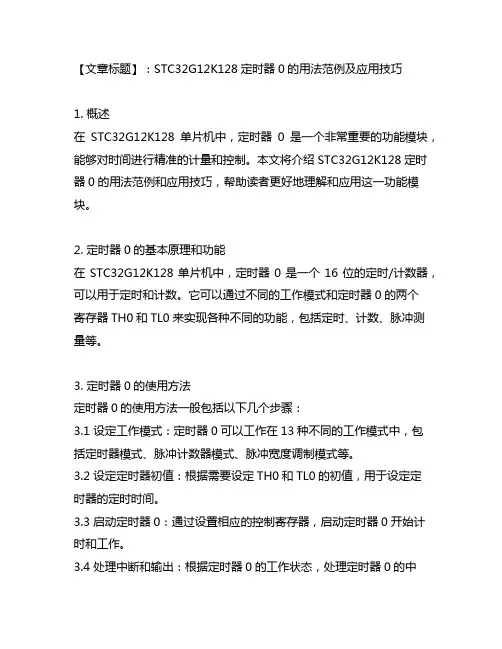

【文章标题】：STC32G12K128定时器0的用法范例及应用技巧1. 概述在STC32G12K128单片机中，定时器0是一个非常重要的功能模块，能够对时间进行精准的计量和控制。
本文将介绍STC32G12K128定时器0的用法范例和应用技巧，帮助读者更好地理解和应用这一功能模块。
2. 定时器0的基本原理和功能在STC32G12K128单片机中，定时器0是一个16位的定时/计数器，可以用于定时和计数。
它可以通过不同的工作模式和定时器0的两个寄存器TH0和TL0来实现各种不同的功能，包括定时、计数、脉冲测量等。
3. 定时器0的使用方法定时器0的使用方法一般包括以下几个步骤：3.1 设定工作模式：定时器0可以工作在13种不同的工作模式中，包括定时器模式、脉冲计数器模式、脉冲宽度调制模式等。
3.2 设定定时器初值：根据需要设定TH0和TL0的初值，用于设定定时器的定时时间。
3.3 启动定时器0：通过设置相应的控制寄存器，启动定时器0开始计时和工作。
3.4 处理中断和输出：根据定时器0的工作状态，处理定时器0的中断请求和输出。
4. STC32G12K128定时器0的应用技巧除了基本的定时和计数功能，STC32G12K128定时器0还可以应用于许多实际的场景中，如：4.1 脉冲宽度调制（PWM）：通过定时器0和IO口相结合，可以实现PWM波形的输出，用于控制电机、LED亮度调节等场景。
4.2 脉冲计数和频率测量：通过定时器0可以实现对外部信号的计数和频率测量，用于脉冲信号的采集和处理。
4.3 定时器中断和控制：定时器0可以通过中断的方式，实现定时执行某些特定的操作，如定时采样、数据处理等。
5. 个人观点和理解定时器0作为STC32G12K128单片机中的重要功能模块，具有非常广泛的应用场景和重要的意义。
在实际的应用中，合理地使用定时器0可以提高系统的稳定性、精度和可靠性，为实际的项目开发和应用提供了重要的支持。
单片机定时器实用方法总结在单片机的应用中，定时器是一种常用的功能模块，它能够精确地计时和定时触发其他操作。
本文将总结一些单片机定时器的实用方法，帮助读者更好地应用定时器功能。
一、定时器的基本原理定时器是单片机中用于计时的硬件模块，通过计算定时器的计数值可以得到一段时间的长度。
定时器通常由一个计数器部分和一个控制逻辑部分组成。
计数器用于累加时钟脉冲的数量，控制逻辑部分负责设置计数器的初始值、计时模式和中断触发条件等。
二、定时器的控制寄存器在使用定时器之前，需要配置定时器的控制寄存器。
不同的单片机厂商和型号的定时器可能设置略有不同，但通常包含以下几个方面的设置：1. 定时器模式选择：定时器可以采用不同的计数模式，如定时模式、计时模式、脉宽调制模式等。
具体选择何种模式要根据实际需求来定。
2. 工作模式选择：定时器可以选择工作在单次触发模式还是连续触发模式。
单次触发模式下，定时器完成一次定时后会停止计数；连续触发模式下，定时器会自动重新开始新的计时。
3. 中断触发条件设置：定时器可以配置中断触发条件，即定时器计数到达某一个值时产生中断请求。
这个值可以通过设置计数器的初始值和定时器的重装载值来实现。
三、定时器的应用案例以下是几个使用单片机定时器的实用案例，供读者参考：1. 脉冲计数器在需要计算脉冲个数的应用场景中，可以使用定时器来实现脉冲计数的功能。
通过设置定时器的工作模式为计时模式，计数器每收到一个脉冲信号就加1，从而实现对脉冲个数的精确计数。
2. 延时功能定时器可以用于实现延时功能。
通过设置定时器的工作模式和计时值，可以精确控制延时的时间长度。
例如，可以使用定时器进行毫秒级别的延时，或者用定时器实现微秒级别的精确延时。
3. PWM输出控制定时器常常用于控制PWM（脉宽调制）信号的输出。
通过设置定时器的工作模式为PWM模式，并根据需要设定脉宽和频率参数，可以实现对PWM信号的输出控制。
这在一些需要模拟控制信号的应用中非常有用，如电机速度控制、LED亮度调节等。

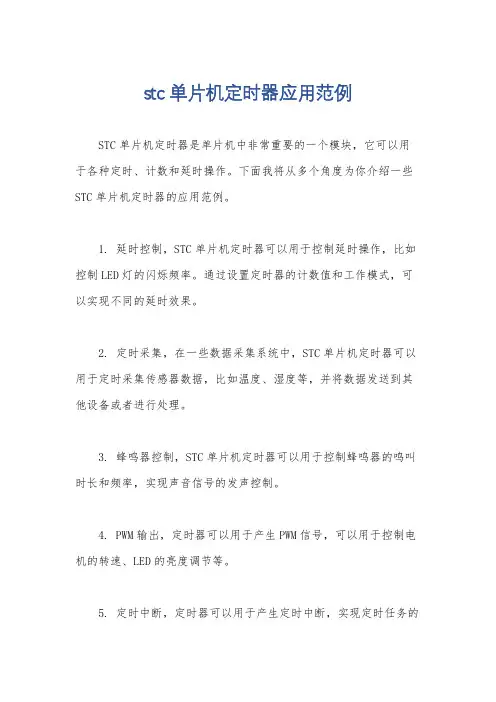

stc单片机定时器应用范例
STC单片机定时器是单片机中非常重要的一个模块，它可以用于各种定时、计数和延时操作。
下面我将从多个角度为你介绍一些STC单片机定时器的应用范例。
1. 延时控制，STC单片机定时器可以用于控制延时操作，比如控制LED灯的闪烁频率。
通过设置定时器的计数值和工作模式，可以实现不同的延时效果。
2. 定时采集，在一些数据采集系统中，STC单片机定时器可以用于定时采集传感器数据，比如温度、湿度等，并将数据发送到其他设备或者进行处理。
3. 蜂鸣器控制，STC单片机定时器可以用于控制蜂鸣器的鸣叫时长和频率，实现声音信号的发声控制。
4. PWM输出，定时器可以用于产生PWM信号，可以用于控制电机的转速、LED的亮度调节等。
5. 定时中断，定时器可以用于产生定时中断，实现定时任务的
执行，比如定时检测按键状态、定时发送数据等。
6. 计时应用，STC单片机定时器可以用于计时应用，比如秒表、计时器等功能的实现。
总的来说，STC单片机定时器可以应用于各种需要时间控制和
定时操作的场景，通过合理的配置和应用，可以实现丰富的功能和
应用。
希望以上范例能够帮助你更好地理解STC单片机定时器的应用。

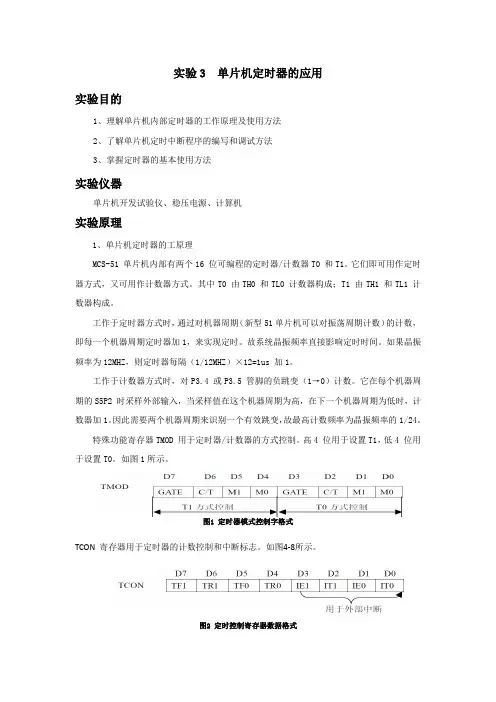

实验3 单片机定时器的应用实验目的1、理解单片机内部定时器的工作原理及使用方法2、了解单片机定时中断程序的编写和调试方法3、掌握定时器的基本使用方法实验仪器单片机开发试验仪、稳压电源、计算机实验原理1、单片机定时器的工原理MCS-51 单片机内部有两个16 位可编程的定时器/计数器T0 和T1。
它们即可用作定时器方式，又可用作计数器方式。
其中T0 由TH0 和TL0 计数器构成；T1 由TH1 和TL1 计数器构成。
工作于定时器方式时，通过对机器周期（新型51单片机可以对振荡周期计数）的计数，即每一个机器周期定时器加1，来实现定时。
故系统晶振频率直接影响定时时间。
如果晶振频率为12MHZ，则定时器每隔（1/12MHZ）×12=1us 加1。
工作于计数器方式时，对P3.4 或P3.5 管脚的负跳变（1→0）计数。
它在每个机器周期的S5P2 时采样外部输入，当采样值在这个机器周期为高，在下一个机器周期为低时，计数器加1。
因此需要两个机器周期来识别一个有效跳变，故最高计数频率为晶振频率的1/24。
特殊功能寄存器TMOD 用于定时器/计数器的方式控制。
高4 位用于设置T1，低4 位用于设置T0。
如图1所示。
图1 定时器模式控制字格式TCON 寄存器用于定时器的计数控制和中断标志。
如图4-8所示。
图2 定时控制寄存器数据格式编写程序控制这两个寄存器就可以控制定时器的运行方式。
2、单片机内部定时器/计数器的使用（1）根据需要设置工作方式，即对TMOD设置；（2）定时/计数初值的设定；（3）然后启动计数，即对TR0或TR1置1。
（5）如需用中断，则将EA和相关中断控制位置1；则计数溢出后硬件会自动转入中断入口地址；如使用查询，则必须对溢出中断标志位TF0或TF1进行判断。
实验内容1、实验开发板连接图2、实验源程序/****************************************************************************** ** 标题:试验数码管上显示定时器中断计数** 连接方法：参照接线图*******************************************************************************/#include < reg51.h >#include <intrins.h>sbit LS138A=P2^2; //定义 138管脚sbit LS138B=P2^3;sbit LS138C=P2^4;unsigned int LedNumVal,LedOut[8];// 此表为 LED 的字模 //unsigned char code Disp_Tab[] ={ 0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0xA1,0x86, 0xbf,0xc7,0x8c,0xc1,0xff,0xf7 };/***********************************************************purpose: 系统初始化/**********************************************************/void system_Ini(){TMOD = 0x00; //选择模式0 13位计数最大计数8192TH0 = (8192 - 1000)/32; // TH0=0x1C; 12.000M 预装初值TL0 = (8192 - 1000)%32 ; //TL0=0x18;IE = 0x8A; //中断TR0 = 1; //开启T0定时器}void delay(unsigned int i){char j;for(i; i > 0; i--)for(j = 200; j > 0; j--);}/********主函数****/main(){system_Ini() ;while(1){unsigned char i;LedOut[0]=Disp_Tab[LedNumVal%10000/1000];LedOut[1]=Disp_Tab[LedNumVal%1000/100];LedOut[2]=Disp_Tab[LedNumVal%100/10];LedOut[3]=Disp_Tab[LedNumVal%10];for( i=0; i<8; i++){ P0 = LedOut[i];switch(i){case 0:LS138A=0; LS138B=0; LS138C=0; break;case 1:LS138A=1; LS138B=0; LS138C=0; break;case 2:LS138A=0; LS138B=1; LS138C=0; break;case 3:LS138A=1; LS138B=1; LS138C=0; break;case 4:LS138A=0; LS138B=0; LS138C=1; break;case 5:LS138A=1; LS138B=0; LS138C=1; break;case 6:LS138A=0; LS138B=1; LS138C=1; break;case 7:LS138A=1; LS138B=1; LS138C=1; break;}delay(150);}}}/*************************************[ T0 (1ms)中断] 中断*************************************/void T0zd(void) interrupt 1 //3定时器1的中断号 ;1定时器0的中断号，// 0外部中断1; 2外部中断2 ; 4串口中断{TH0 = (8192 - 1000)/32 ; //TH0 = 0xFc,12.000TL0 = (8192 - 1000)%32; //TL0 = 0x18;LedNumVal++;}思考题：1、标注程序，画出流程图2、给出定时器定时一秒的计算过程。
单片机定时器作用原理及学习应用详解定时器是单片机的重点中的重点，但不是难点，大家一定要完全理解并且熟练掌握定时器的应用。
定时器的初步认识时钟周期：时钟周期T是时序中最小的时间单位具体计算的方法就是1/时钟源，如果大家用的晶振是11.0592M,那么对于这个单片机系统来说，时钟周期=1/11059200秒。
机器周期：我们的单片机完成一个操作的最短时间。
机器周期主要针对汇编语言而言，在汇编语言下程序的每一条语句执行所使用的时间都是机器周期的整数倍，而且语句占用的时间是可以计算出来的，而C 语言一条语句的时间是不可计算的。
51单片机系列，在其标准架构下一个机器周期是12个时钟周期，也就是12/11059200秒。
现在有不少增强型的51单片机，其速度都比较块，有的1个机器周期等于4个时钟周期，有的1个机器周期就等于1个时钟周期，也就是说大体上其速度可以达到标准51架构的3倍或12倍。
因为我们是讲标准的51单片机，所以我们后边的课程如果遇到这个概念，全部是指12个时钟周期。
这两个概念了解即可，下边就来我们的重头戏，定时器和计数器。
定时器和计数器是单片机内部的同一个模块，通过配置SFR（特殊功能寄存器）可以实现两种不同的功能，我们大多数情况下是使用定时器功能，因此我们的课程也是主要来讲定时器功能，计数器功能大家自己了解下即可。
顾名思义，定时器就是用来进行定时的。
定时器内部有一个寄存器，我们让它开始计数后，这个寄存器的值每经过一个机器周期就会加1 一次，因此，我们可以把机器周期理解为定时器的计数周期。
我们的秒表，每经过一秒，数字加1，而这个定时器就是每过一个机器周期的时间，也就是12/11059200秒，数字加1。
还有一个特别注意的地方，就是秒表是加到60后，秒就自动变成0 了，这种情况在单片机和计算机里我们称之为溢出。
那定时器加到多少才会溢出呢？定时器有几种模式，假如是16位的定时器，也就是2个字节，最大值就是65535,那么加到65535后，再加1就算溢出，如果有其他位数的话，道理是一样的，对于51单片机来说，溢出后，这个值会直接变成0。
1.实例功能在上两个实例中，我们是通过延时程序控制发光二极管的定时亮灭，现在回想起来，这样做不是很恰当，为什么呢？首先，用延时程序作定时并不精确，程序的指令中还包含其他的判断指令，定时时间不能精确地控制；其次，主程序中做了循环延时，就不能进行其他程序功能的设计。
单片机之所以在工业控制中有大量的应用，就是在于它有其独特的定时、计数功能。
在本例中，用定时器来实现灯的闪烁功能的设计。
本例在3个功能模块描述如下：单片机系统：产生1s的定时中断。
外围电路：通过驱动芯片实现单片机I/O口对4个发光二极管的驱动。
51程序：完成单片机定时器编程1s定时的例程。
本例的目的在于希望读者在读完本例后，能完成相关的电路设计，并掌握如下的知识点内容：了解单片机定时器，掌握定时器的中断原理。
／／定义头文件和各个输入脚以及变量声明＃include <reg52.h># includee<absacc.h># define unit unsigned int# define uchar uhsigned charsbit L0=P2^0;sbit L1=P2^1;sbit L2=P2^2;sbit L3=P2^3;uchar data BUFFER[1]={0};//定时器计数变量void main(void){P2=0x0f;EA=1;IT1=1;ET0=1TMOD=0x01;TH0=-5000/256;TL0=-5000%256;TR0=1;for(;;);}//定时计数器0的中断服务子程序void timer0(void)interrupt 1using 1 {TH0=-5000/256;TL0=-5000%256;BUFFER[0]=BUFFER[0]+1;If(BUFFER[0]= =100){L3=!L3;L2=!L2;L1=!L1;L0=!L0;}}进一步熟悉单片机、驱动芯片，以及发光二极管之间的连接。
3 单片机开发工程案例分析与解析3.1 定时报警器设计一个单片机控制的简易定时报警器。
要求根据设定的初始值（1-59秒）进行倒计时，当计时到0时数码管闪烁“00”（以1Hz闪烁），按键功能如下：（1）设定键：在倒计时模式时，按下此键后停止倒计时，进入设置状态；如果已经处于设置状态则此键无效。
（2）增一键：在设置状态时，每按一次递增键，初始值的数字增1。
（3）递一键：在设置状态时，每按一次递减键，初始值的数字减1。
（4）确认键：在设置状态时，按下此键后，单片机按照新的初始值进行倒计时及显示倒计时的数字。
如果已经处于计时状态则此键无效。
3.1.2 模块1:系统设计（1）任务分析与整体设计思路根据题目的要求，需要实现如下几个方面的功能。
计时功能：要实现计时功能则需要使用定时器来计时，通过设置定时器的初始值来控制溢出中断的时间间隔，再利用一个变量记录定时器溢出的次数，达到定时1秒中的功能。
然后，当计时每到1秒钟后，倒计时的计数器减1。
当倒计时计数器到0时，触发另一个标志变量，进入闪烁状态。
显示功能：显示倒计时的数字要采用动态扫描的方式将数字拆成“十位”和“个位”动态扫描显示。
如果处于闪烁状态，则可以不需要动态扫描显示，只需要控制共阴极数码管的位控线，实现数码管的灭和亮。
键盘扫描和运行模式的切换：主程序在初始化一些变量和寄存器之后，需要不断循环地读取键盘的状态和动态扫描数码管显示相应的数字。
根据键盘的按键值实现设置状态、计时状态的切换。
（2）单片机型号及所需外围器件型号，单片机硬件电路原理图选用MCS-51系列AT89S51单片机作为微控制器，选择两个四联的共阴极数码管组成8位显示模块，由于AT89S51单片机驱动能力有限，采用两片74HC244实现总线的驱动，一个74HC244完成位控线的控制和驱动，另一个74HC244完成数码管的7段码输出，在输出口上各串联一个100欧姆的电阻对7段数码管限流。
由于键盘数量不多，选择独立式按键与P1口连接作为四个按键输入。
51单片机的定时器应用解析定时器是一种多功能的外设，可以在嵌入式系统中广泛应用。
在 51 单片机中，定时器分为两种：定时/计数器和串行接口定时器（SIT）。
这篇文档将着重介绍定时/计数器的应用。
定时器基础定时器由两个 8 位定时器（Timer0 和 Timer1）和一个 16 位定时器（Timer2）组成。
定时器通过计数器实现定时功能，计数器钟频为定时器输入时钟的一半。
定时器的定时时间可以通过改变计数器初始值和时钟源分频系数来实现。
定时器应用延时定时器可以用来实现延时功能，常见的延时方式是使用定时器产生中断，在中断服务程序中完成延时操作。
PWM定时器可以用来实现脉冲宽度调制（PWM）功能，PWM 的输出占空比可以通过改变计数器初始值和重载值来实现。
计数器定时器也可以作为计数器使用。
在计数器模式下，定时器向计数器输入信号计数，并将计数值存入寄存器中。
定时器使用示例中断延时void init_timer0(unsigned int ms){TMOD &= 0xF0;TMOD |= 0x01;TH0 = ( - FOSC / 1000 * ms) >> 8;TL0 = ( - FOSC / 1000 * ms) & 0xFF;ET0 = 1;TR0 = 1;}void timer0_isr() __interrupt (1){static unsigned char cnt = 0;TH0 = ( - FOSC / 1000 * ms) >> 8;TL0 = ( - FOSC / 1000 * ms) & 0xFF;if(cnt++ >= 20){cnt = 0;// do something every 20 ms}}PWMvoid init_timer1(unsigned int freq, unsigned char duty_cycle) {TMOD &= 0x0F;TMOD |= 0x10;TH1 = ( - FOSC / freq / 2) >> 8;TL1 = ( - FOSC / freq / 2) & 0xFF;// calculate duty cycleunsigned int reload = (unsigned int)(FOSC / freq * duty_cycle / 100 / 2);// set duty cycleRCAP2H = reload >> 8;RCAP2L = reload & 0xFF;TR1 = 1;}结论定时器是 51 单片机中常用的外设之一，可以实现延时、PWM 等多种功能。
单片机的时序控制与定时器计数器应用案例分析与实践分享与研究在单片机的应用领域中，时序控制和定时器计数器是非常重要的功能模块。
通过合理的时序控制和定时器计数器的应用，可以实现对系统的精确控制，提高系统的稳定性和效率。
本文将结合案例分析，分享在单片机中时序控制与定时器计数器的应用，以及相关的研究成果。
一、时序控制的原理与应用时序控制是指根据特定的时间信号来控制系统中的各个部件或操作。
在单片机中，时序控制常常通过定时器来实现。
定时器是单片机中的一个重要功能模块，可以产生一定时间间隔的定时信号，用于控制系统的时序操作。
以著名的51单片机为例，它的定时器有多种工作模式，包括定时器0和定时器1。
定时器0可以作为普通定时器使用，也可作为计数器使用。
而定时器1则可以工作在不同的模式下，如定时/计数模式、16位自动重装模式等。
通过对定时器的配置和控制，可以实现对系统中各个操作的精确控制。
在实际应用中，时序控制广泛用于各种领域，如工业控制、仪器仪表、通信设备等。
例如，在工业控制中，可以通过时序控制实现对生产线上各个工位的同步操作；在通信设备中，可以通过时序控制实现对数据传输的精确定时。
二、定时器计数器的应用案例分析定时器计数器是单片机中的一个重要功能模块，主要用于计时和计数。
通过定时器计数器的应用，可以实现对系统各种操作的时序控制和精确计数。
下面通过一个简单的案例来说明定时器计数器的应用。
假设我们需要设计一个LED呼吸灯效果，即让LED灯逐渐变亮和逐渐变暗。
我们可以利用单片机定时器计数器的功能来实现这一效果。
首先，我们设置一个定时器，每隔一段时间改变LED的亮度。
通过定时器计数器的计数功能，可以实现LED逐渐变亮和逐渐变暗的效果。
具体的实现方法是，利用定时器产生一个固定的周期性中断信号，在中断服务程序中改变LED的亮度。
通过调整定时器的参数，可以控制LED灯的呼吸频率和变化幅度。
这样，就可以实现一个简单而美观的呼吸灯效果。
单片机定时器及中断的使用（含原创完整精讲例程）STC89C52定时器/计数器的使用一、寄存器 1. 数据寄存器TLx[1]8AH8BH不可位寻址复位清0 8位寄存器保存计数值的低8位。
THx8CH8DH不可位寻址复位清08位寄存器保存计数值的高8位。
工作原理计数时从TL开始加1计数计满后想TH进位直至TH溢出置TF标志然后申请中断CPU进行中断处理。
2. 模式选择寄存器TMOD89H不可位寻址复位清0高4位用于控制定时器1低4位用于控制定时器0GATE—门控制位=0TC[2]的启停仅由寄存器TCON中的TRx控制=1TC的启停由外部中断引脚的电平状态和TCON中的TRx共同控制。
C/T—模式选择位=0定时器对内部机器周期[3]计数=1计数器对外部输入计数由Tx[4]引脚输入注意计数模式下从采样到计数值更新需要2个机器周期共24个时钟周期因此时钟频率为f MHz时最高计数频率为1/2f MHz。
M1M0—工作方式选择位=00方式013位TH全用TL低5位=01方式116位TH TL全用=10方式28 位自动重装载定时器当溢出时将 TH 存放的值自动重装入 TL=11方式3仅适用于T0。
定时器 0 此时作为双 8 位TC。
TL0作为一个 8 位TC通过标准定时器 0 的控制位控制。
TH0 仅作为一个 8 位定时器由定时器 1 的控制位控制。
T1停止计数。
注意在方式2中计数溢出后CPU会自动将THx中的值装入TLx。
因此在定时器启动前在THx和TLx中装入的初值必须是相同的以保证计数的准确性。
3. 控制寄存器TCON88H可位寻址复位清0位符号TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0位地址8FH 8EH 8DH 8CH 8BH 8AH 89H 88H高位在前。
后4位用于外部中断。
TFx—Tx溢出标志位Tx计数溢出时硬件置1并申请中断。
进入中断服务子程序后硬件自动清零。
如果不使用定时器中断而采用软件查询的方法则需要软件清零。
新人必看单片机定时器应用实例解析
对于刚开始接触单片机定时器知识学习的新人工程师来说，牢固巩固知识基础只是迈出的第一步，更重要的是要结合单片机的设计实例，灵活利用单片机定时器来完成相关的程序设计。
在今天的文章中，我们将会通过一个实际案例，来为大家解析一下单片机定时器在实际应用中的一些设计步骤和技巧。
在本案例中，我们所提出的条件是利用单片机定时器定时50毫秒，使用定时器0，工作方式1模式。
50毫秒一到，即点亮指示灯D1。
按照这一设计要求，我们可以按照下列两个大步骤来进行单片机程序的设置。
我们要做的第一个步骤就是确定定时器0初始化程序。
这一部分的设计是非常重要的，按照单片机的正常使用程序，我们可以从四个方面出发，来进行相应的设置。
第一步是要完成对TMOD的赋值设置，以此来确定T0和T1的工作方式。
在本案例中，我们已经从前文所提及的设计要求上明确了这一方案中需要使用定时器0工作方式，因此这一步的工作就简单了很多。
此时，
TMOD=0X01，因此设置定时器0为工作方式1。
具体设置过程在一些单片机基础教程上已经讲解的非常叙述，因此在本案例的设计过程中，我们不再做过多的赘述。
在完成了对单片机定时器的对TMOD的赋值设置之后，接下来的工作就是精确计算计数初值X，并在得出相应数值后将其按照要求写入TH0、TL0，或写入TH1、TL1。
在本案例中，由于晶振给出的条件为12MHz，所以我们所选取的机器周期Tcy为1ms。
因此，定时器要计数50000个就是50毫秒，。
