冲压模具的安装与调试
2009年09月14日星期一下午 05:49
安装与调校冲模必须特别细心。

因为冲模尤其大中型冲模，不仅造价高昂，而且重量大微量移动困难，在安装及调试过程中需要极大的小心。

安装冲压模具时应注意的问题：
1)人身的安全应始终放在首位。

2)无限位装置的冲模在上下模之间应加一块垫木板。

3)在冲床工作台清理干净后，将合模状态的待试模具置于台面合适位置。

4)按工艺文件和冲模设计要求选定的压机滑块行程，调节滑块连杆,移动模
具,确保模柄对准模柄孔并达到合适的装模高度。

5)一般冲裁模先固定下模(不拧紧)后再固定上模(拧紧)，压板 T型螺栓均宜
使用合适扭矩扳手拧紧(下模)，确保相同螺拴具有一致而理想的预加夹紧力。

调试冲压模具时应注意的问题：
1)试模前对模具进行全面润滑并准备正常生产用料，在空行程启动冲模3～５
次确认模具运作正常后再试冲。

2)调整和控制凸模进入凹模深度、检查并验证冲模导向、送料、推卸、侧压
与弹压等机构与装置的性能及运作灵活性，而后进行适当调节，使之达到最佳技术状态。

3)对大中小型冲模分别试冲3、5、10件进行停产初检，合格后再试冲10、15、
30件进行复检。

4)经划线检测、冲切面与毛刺检验、一切尺寸与形位精度均符合图纸要求,
才能交付生产。

冲压模具结构及成型调试方法冲压模具是指以金属板材为原料，在机床上进行冲压加工，通过模具的压制来实现所需产品的形状和尺寸的加工方法。

冲压模具结构主要由上模、下模、导柱、导套、弹簧、导向柱、导向套等组成。

1.上模：上模是冲压模具中的上部分，也称为工作模或上模板。

它可以固定在机床的工作台或滑块上。

上模的结构取决于被加工件的形状和复杂度，可以有单片构造、整体结构或组合结构。

2.下模：下模是冲压模具中的下部分，也称为压座或下模板。

它用于支撑和固定上模。

下模可以通过导柱和导套与机床工作台连接。

3.导柱：导柱是冲压模具中的一种传动机构，用于使上模和下模对齐。

导柱可以用于定位和支撑模具，确保模具的精度和稳定性。

4.导套：导套是冲压模具中的一种传动机构，用于保证上模和下模的运动轨迹的平行性与一致性。

导套可以安装在下模上，以减少摩擦和防止模具的倾斜。

5.弹簧：弹簧作为冲压模具中的一种零件，用于提供上模和下模之间的顶出力。

它可以通过压缩和释放来实现上模和下模的开合。

6.导向柱：导向柱是冲压模具中的一种定位装置，用于确保上模和下模的相对位置。

它可以通过固定在机床和模具上来保持模具的稳定性。

7.导向套：导向套是冲压模具中的一种配件，用于保证导向柱和模具之间的密合度。

它可以减少摩擦和磨损，提高模具的使用寿命。

冲压模具的成型调试方法如下：1.制定调试计划：根据产品的要求和模具的结构，制定冲压模具的成型调试计划。

包括调试流程、调试顺序、调试参数等。

2.装夹模具：将模具安装在冲床上，确保模具的固定性和稳定性。

检查上模和下模之间的间隙，确认无干涉。

3.调整模具参数：根据产品尺寸和形状的要求，调整上模和下模的间隙和位置。

通过调整导柱、导向套等传动机构，确保上模和下模的平行度和一致性。

4.进行试模冲压：根据调整后的参数，进行试模冲压。

观察产品的形状和尺寸，判断是否满足设计要求。

根据试模结果，调整模具参数，直到满足产品要求。

5.优化调整：在试模冲压过程中，根据得到的产品和工艺数据，进一步优化模具参数。

冲压模具结构及其设计介绍1. 引言冲压模具是冲压工艺中的关键部件，也是冲压过程中实现成形的关键工具。

冲压模具结构的设计与制造直接影响着产品的质量和生产效率。

本文将介绍冲压模具的结构及其设计要点，以帮助读者更好地理解和应用冲压模具。

2. 冲压模具结构冲压模具通常由上模、下模和导向装置组成。

2.1 上模上模是冲压模具的最上局部，其主要功能是固定和定位工件。

根据实际需要，上模可以采用滑块式、拉杆式或翻转式结构。

上模通常由上模座、上模座板、上模底板和上模底板螺钉组成。

2.2 下模下模是冲压模具的最下局部，其主要功能是支撑工件和提供成形空间。

下模通常由下模座、下模座板、下模底板和下模底板螺钉组成。

2.3 导向装置导向装置是冲压模具的重要组成局部，其主要功能是确保上模和下模的定位和运动精度。

导向装置可以分为直线导向和滑动导向两种形式，具体结构的选择需根据实际应用需求而定。

3. 冲压模具设计要点冲压模具设计时需要考虑以下几个要点：3.1 工件形状分析在进行冲压模具设计之前，需要对工件的形状进行分析。

通过对工件形状的分析，可以确定冲压模具的结构、材料选择、工艺布局等设计参数。

3.2 材料选择冲压模具的材料选择直接影响着模具的寿命和性能。

一般而言，冲压模具的工作部位应选择高硬度、高强度、高热稳定性的材料，如优质合金工具钢等。

3.3 充气系统设计充气系统是冲压模具设计中必不可少的一局部，其作用是通过充气将工件弹出模具。

充气系统的设计应考虑到冲压过程中的力学特性，并确保充气均匀、稳定。

3.4 固定方式设计冲压模具的固定方式设计直接影响着模具的稳定性和定位精度。

常见的固定方式有机械固定和气动固定两种，具体选择需根据模具的具体结构和工艺要求而定。

3.5 冲压力分析冲压过程中的冲压力分析是冲压模具设计的重要环节。

通过对冲压力的分析，可以确定模具的结构强度和刚度，以及选取适宜的冲压机。

4. 结论冲压模具是冲压工艺中不可或缺的工具，其结构和设计直接影响着产品质量和生产效率。

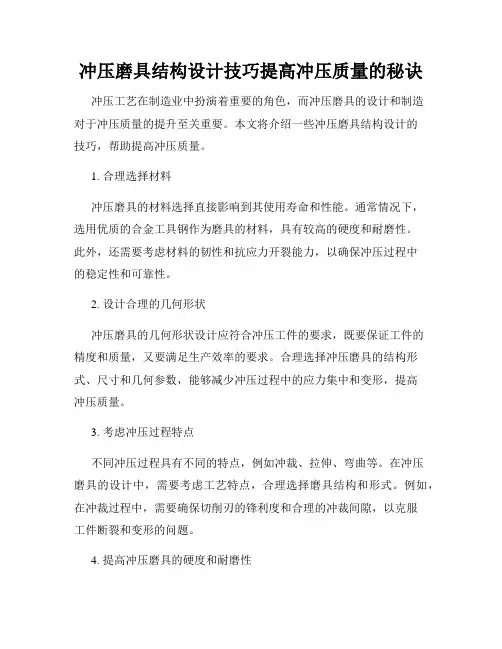

冲压磨具结构设计技巧提高冲压质量的秘诀冲压工艺在制造业中扮演着重要的角色，而冲压磨具的设计和制造对于冲压质量的提升至关重要。

本文将介绍一些冲压磨具结构设计的技巧，帮助提高冲压质量。

1. 合理选择材料冲压磨具的材料选择直接影响到其使用寿命和性能。

通常情况下，选用优质的合金工具钢作为磨具的材料，具有较高的硬度和耐磨性。

此外，还需要考虑材料的韧性和抗应力开裂能力，以确保冲压过程中的稳定性和可靠性。

2. 设计合理的几何形状冲压磨具的几何形状设计应符合冲压工件的要求，既要保证工件的精度和质量，又要满足生产效率的要求。

合理选择冲压磨具的结构形式、尺寸和几何参数，能够减少冲压过程中的应力集中和变形，提高冲压质量。

3. 考虑冲压过程特点不同冲压过程具有不同的特点，例如冲裁、拉伸、弯曲等。

在冲压磨具的设计中，需要考虑工艺特点，合理选择磨具结构和形式。

例如，在冲裁过程中，需要确保切削刃的锋利度和合理的冲裁间隙，以克服工件断裂和变形的问题。

4. 提高冲压磨具的硬度和耐磨性冲压磨具在使用过程中会受到较大的力和摩擦，容易导致磨损和损坏。

因此，在设计和制造冲压磨具时，可以采用增加硬度和耐磨性的手段，例如表面渗碳、氮化等处理，提高磨具的使用寿命和稳定性。

5. 加强磨具保养和管理冲压磨具的保养和管理对于提高冲压质量和延长磨具的使用寿命至关重要。

及时进行磨损部件的更换和修理，保持磨具的精度和稳定性。

合理使用和储存冲压磨具，避免撞击和损坏，同时定期进行磨具的清洁和润滑。

6. 借助模拟和优化技术计算机辅助设计和仿真技术在冲压磨具设计中起到了重要的作用。

利用模拟软件对冲压磨具的结构进行优化和分析，可以提前发现问题并进行改进。

通过模拟和优化技术，可以减少实验测试的次数和成本，提高冲压质量和生产效率。

综上所述，冲压磨具结构设计技巧是提高冲压质量的关键。

合理选择材料、设计几何形状、考虑冲压过程特点、提高磨具硬度和耐磨性、加强保养和管理，并借助模拟和优化技术，可以有效提升冲压质量，提高生产效率，降低生产成本。

冲压模具的基本结构及工作原理集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#冲裁模具的基本结构及工作原理一、冲裁模具按工序组合程度可分为：简单冲裁模、连续冲裁模、复合冲裁模。

（一）简单冲裁模即敞开模?1、定义：它是指在一次冲裁中只完成冲孔或落料的一个工序。

2、简单冲裁模按其导向方式可分为：（1）无导向单工序模它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。

但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。

?无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。

（2）导板式简单冲裁模模精度高、寿命长、使用安装帧、操作安全,.但制造比较复杂。

一般适用于形状较简单、尺寸不大的工件。

（3）导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙的均匀,冲裁的工件精度较高、模具使用寿命长而且在冲床上安装使用方便，因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。

（二）连续冲裁模（连续模）?1、连续冲裁模的定义：按一定的先后程序，在冲床的滑块的一次到和中，在模具的不同位置上，完成冲孔，落料导两个的上的冲后工序的冲裁模，又称及进模或跳步模。

2、连续冲裁模的定位原理可分为：导正销定位原理、侧刃定距原理（三）复合冲裁模?1、复合冲裁模的定义：在部床滑块的一次行程中，在冲模的同一工位上同时完成内孔和外形两种的上工序的冲裁模。

2、复合冲裁模按结构可分为：正装式复合模、倒装式复合模二、我们请看看这三种模具的比较表无导向单工序模冲模的上模部分由模、凸模组成,通过模柄安装在冲床滑块上。

下模部分由卸料板、导尺、.凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。

上模与下模没有直接导向关系,靠冲床导轨导向。

导板式简单冲裁模上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。

下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。

这种模具的特点是上模通过.凸模利用导板上的孔迸行导向,导板兼作卸料板。

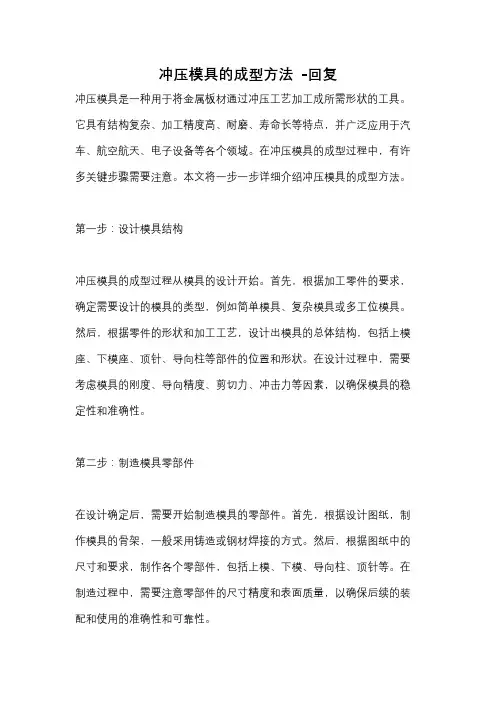

冲压模具的成型方法-回复冲压模具是一种用于将金属板材通过冲压工艺加工成所需形状的工具。

它具有结构复杂、加工精度高、耐磨、寿命长等特点，并广泛应用于汽车、航空航天、电子设备等各个领域。

在冲压模具的成型过程中，有许多关键步骤需要注意。

本文将一步一步详细介绍冲压模具的成型方法。

第一步：设计模具结构冲压模具的成型过程从模具的设计开始。

首先，根据加工零件的要求，确定需要设计的模具的类型，例如简单模具、复杂模具或多工位模具。

然后，根据零件的形状和加工工艺，设计出模具的总体结构，包括上模座、下模座、顶针、导向柱等部件的位置和形状。

在设计过程中，需要考虑模具的刚度、导向精度、剪切力、冲击力等因素，以确保模具的稳定性和准确性。

第二步：制造模具零部件在设计确定后，需要开始制造模具的零部件。

首先，根据设计图纸，制作模具的骨架，一般采用铸造或钢材焊接的方式。

然后，根据图纸中的尺寸和要求，制作各个零部件，包括上模、下模、导向柱、顶针等。

在制造过程中，需要注意零部件的尺寸精度和表面质量，以确保后续的装配和使用的准确性和可靠性。

第三步：装配模具在制造完模具的各个零部件后，需要将它们进行装配。

首先，将上模和下模放置在模具座上，确保它们的位置准确。

然后，根据设计图纸上的要求，进行导向柱、顶针等部件的装配。

在装配过程中，需要注意各个部件之间的配合精度和间隙的控制，以确保模具的稳定性和运动的准确性。

第四步：调试模具在完成模具的装配后，需要对模具进行调试。

首先，利用专用设备将模具安装在冲床上，并调整冲床的参数，如行程、速度、冲击力等。

然后，通过试压和试冲的方式，对模具进行调试。

在调试过程中，需要注意模具的运动轨迹、工作稳定性和加工质量等因素。

如果发现问题，需要及时进行调整和修正，直到达到要求的加工效果。

第五步：生产加工完成模具的调试后，可以开始使用模具进行生产加工。

首先，准备好需要加工的金属板材，并将其放置在冲床上。

然后，根据加工工艺和模具的结构，调整好冲床的参数，并保证金属板材的位置准确。

冲裁模具的基本结构及工作原理一、冲裁模具按工序组合程度可分为：简单冲裁模、连续冲裁模、复合冲裁模。

（一）简单冲裁模即敞开模1、定义：它是指在一次冲裁中只完成冲孔或落料的一个工序。

2、简单冲裁模按其导向方式可分为：（1）无导向单工序模它的特点是结构简单,重量轻、尺寸较小、模具制造容易、成本低廉。

但冲模使用安装时麻烦,模具寿命低,冲栽件精度差,操作也不安全。

无导向简单冲模适用于精度要求不高、形状简单、批景小或试制的冲裁件。

（2）导板式简单冲裁模模精度高、寿命长、使用安装帧、操作安全,.但制造比较复杂。

一般适用于形状较简单、尺寸不大的工件。

（3）导柱式简单冲裁模由于这模具准确可靠,能保证冲裁间隙的均匀,而且在冲床上安装使用方便，因此导柱式冲裁模是应用最广泛的一种冲模,适合大批量生产。

（二）连续冲裁模（连续模）1、连续冲裁模的定义：按一定的先后程序，在冲床的滑块的一次到和中，在模具的不同位置上，完成冲孔，落料导两个的上的冲后工序的冲裁模，又称及进模或跳步模。

2、连续冲裁模的定位原理可分为：导正销定位原理、侧刃定距原理（三）复合冲裁模1、复合冲裁模的定义：在部床滑块的一次行程中，在冲模的同一工位上同时完成内孔和外形两种的上工序的冲裁模。

2、复合冲裁模按结构可分为：正装式复合模、倒装式复合模二、我们请看看这三种模具的比较表无导向单工序模冲模的上模部分由模、凸模组成,通过模柄安装在冲床滑块上。

下模部分由卸料板、导尺、.凹模、下模座、定位板组成,通过下模座安装在冲床工作台上。

上模与下模没有直接导向关系,靠冲床导轨导向。

导板式简单冲裁模上模部分主要由模柄、上模板、垫板、凸模固定板、凸模组成。

下模部分主要由下模板凹模、导尺、导板、回带式挡料销、托料板组成。

这种模具的特点是上模通过.凸模利用导板上的孔迸行导向,导板兼作卸料板。

工作时凸模始终不脱离导板.以保证模具导向精度。

因而,要求使用的压力机行程不大于导板厚度。

这种冲模的工作过程是：条料沿托料板、导尺从右向左送科,首次冲裁时使用临时挡料销定位,首次冲裁以后再往前送料,搭边越过活动挡料销后再反向拉拽条料，使挡料销后端面抵住条料搭边进行定位,凸模下行实现冲裁。

冲压模具结构及成型调试方法引言冲压模具是冲压加工过程中的重要工具，它的结构设计和成型调试直接影响产品质量和生产效率。

本文将介绍冲压模具的根本结构和主要部件，以及冲压模具的成型调试方法。

冲压模具的根本结构上模板上模板是冲压模具的一局部，通常位于冲床的上部。

它由模板座、导柱和模具板组成。

上模板是安装模具的主要承载局部，它的稳定性和刚性对于保证冲压加工的精度和质量非常重要。

下模板下模板是冲压模具的另一局部，通常位于冲床的下部。

它由模板座、导柱和模具板组成。

下模板是支撑冲压工件并保持其位置的关键部件。

模具座模具座是冲压模具的根底，用于安装模具和固定模具板。

它必须具有足够的强度和稳定性，以保证模具在加工过程中不会发生移动和变形。

滑块滑块是冲压模具中的一个重要部件，它通常与上模板相连。

滑块的设计和结构直接影响冲床的运行速度和冲压工件的成型质量。

冲压模具的成型调试方法模具装配在进行冲压模具的成型调试之前，首先需要进行模具的装配。

模具装配应按照模具设计图纸进行，确保各部件的定位准确、间隙适宜，不得出现偏移、松动和变形等问题。

模具调试模具调试是为了保证冲压加工过程中的精度和质量，需要进行的一系列优化操作。

具体步骤包括： 1. 调整滑块的行程和速度，以确保冲压工件的成型过程稳定而准确。

2. 调整模具的上下行程、进退行程和开合速度，以保证冲床的运行效率和冲压工件的成型质量。

3. 检查冲压工件的尺寸和形状，对不合格品进行调整或修复。

4. 对冲压模具的润滑系统进行调试，确保润滑油的供应量和位置恰当。

5. 进行冲压模具的实际试验，检查工件的成型质量和冲压过程中存在的问题。

成型参数调优在冲压模具的成型调试过程中，需要根据实际情况对成型参数进行调优。

调优的目标是保证冲压工件的尺寸和形状到达设计要求，并优化冲压过程的效率和质量。

具体调优方法包括： 1. 调整冲床的速度、压力和行程，以到达最正确的成型效果。

2. 调整冲压模具的开合速度和力度，以保持一致的成型质量。
