十六进制七段数码显示译码器

7段数码显示译码器设计
设计一个7段数码显示译码器，主要功能是将4位二进制编码转换为用7段LED显示的十进制数。

具体设计过程如下：
1.确定电路的输入和输出：输入为4位二进制编码，输出为7段LED 显示的十进制数。

2.确定译码器类型：由于需要将二进制编码转换为十进制数，可以选用BCD-7段译码器或者十进制译码器作为基本器件。

3.确定电路原理图：根据所选的译码器类型，画出电路原理图。

在原理图中，需要连接一个4位二进制编码器到译码器的输入端，同时将译码器的输出连接到7段LED显示器的相应段。

4.电路连接和布线：将译码器和7段LED显示器连接到电源和接地线上，并将4位二进制编码器的输出连接到译码器的输入端。

5.电源和接地线：将电源和接地线正确连接到电路中，确保电路能够正确工作。

6.电路调试和测试：通过输入不同的4位二进制编码来测试电路的译码功能，确保译码器能够正确地将二进制编码转换为十进制数，并且在7段LED显示器上显示。

7.电路性能优化和改进：根据测试结果，对电路进行进一步的优化和改进。

可以考虑是否需要增加输入的保护电路，或者改进电源和接地线的布线方式来提高电路的性能。

总结：
以上是设计一个7段数码显示译码器的基本步骤，通过选择合适的译码器类型，正确连接电路和调试测试，可以实现4位二进制编码到十进制数的转换，并在7段LED显示器上显示。

在设计过程中，需要注意电路连接的正确性和稳定性，以及对电路的性能进行优化和改进。

一、实训目的通过本次实训，掌握数码显示译码器的基本原理、工作原理及电路设计方法，了解数码显示译码器在数字电路中的应用，提高动手能力和实践技能。

二、实训内容1. 数码显示译码器原理及分类（1）原理：数码显示译码器是一种将二进制、BCD码等编码转换为数码管显示的电路。

它主要由编码器、译码器、驱动器等组成。

（2）分类：根据编码方式，可分为二进制译码器、BCD码译码器、十六进制译码器等；根据输出方式，可分为共阳极译码器和共阴极译码器。

2. 数码显示译码器电路设计（1）共阳极译码器电路设计以4-7译码器为例，输入端为二进制编码，输出端为7段数码管的驱动信号。

电路图如下：```A||+---+---+---+---+| | | | |B---+ | | +---C| | | | |+---+---+---+---+| | | |D---+ | +---E| | | |+---+---+---+---+| | | | |F---+ | | +---G| | | | |+---+---+---+---+H```（2）共阴极译码器电路设计以CC4511BCD译码器为例，输入端为BCD码，输出端为7段数码管的驱动信号。

电路图如下：```A||+---+---+---+---+| | | | |B---+ | | +---C| | | | |+---+---+---+---+| | | |D---+ | +---E| | | |+---+---+---+---+| | | |F---+ | | +---G| | | |+---+---+---+---+H```3. 数码显示译码器应用（1）计时器：将计数器输出的二进制编码转换为数码管显示，实现计时功能。

（2）数码管显示模块：在嵌入式系统、智能仪表等设备中，将数字信号转换为数码管显示，方便用户读取数据。

（3）地址译码：在存储器、I/O端口等地址译码电路中，将地址信号转换为输出端口，实现数据传输。

数字逻辑知到章节测试答案智慧树2023年最新江西理工大学第一章测试1.四位二进制数的最大数是（）。

参考答案:11112.将数1101.11B转换为十六进制数为（）。

参考答案:D.CH3.十数制数2006.375转换为二进制数是（）。

参考答案:11111010110.0114.将十进制数130转换为对应的八进制数（）。

参考答案:2025.四位二进制数0111加上0011等于1010。

（）参考答案:对6.16进制数2B等于10进制数（）。

参考答案:437.16进制数3.2等于2进制数（）。

参考答案:11.0018.十进制数9比十六进制数9小。

（）参考答案:错9.与八进制数(47.3)8等值的数为（）参考答案:(100111.011)2;(27.6)1610.有符号数10100101的补码是（）。

参考答案:1101101111.[X]补＋[Y]补=（）。

参考答案:[X＋Y]补12.十进制数7的余3码是（）。

参考答案:101013.以下代码中为无权码的为（）。

参考答案:余三码;格雷码14.格雷码具有任何相邻码只有一位码元不同的特性。

（）参考答案:对第二章测试1.逻辑函数的表示方法中具有唯一性的是（）。

参考答案:卡诺图;真值表2.在何种输入情况下，“与非”运算的结果是逻辑0。

（）参考答案:全部输入是13.逻辑变量的取值１和０可以表示（）。

参考答案:电位的高、低;真与假;开关的闭合、断开;电流的有、无4.A’+B’等于（）。

参考答案:(AB)’5.以下表达式中符合逻辑运算法则的是（）。

参考答案:A+1=16.逻辑函数两次求反则还原，逻辑函数的对偶式再作对偶变换也还原为它本身。

（）参考答案:对7.求Y=A（B+C）+CD的对偶式是（）。

参考答案:(A+BC)(C+D)8.已知逻辑函数Y的波形图如下图，该逻辑函数式是Y=（）。

参考答案:A’BC+AB’C+ABC’9.任意函数的全体最大项之积为1。

（）参考答案:错10.下列哪些项属于函数Y(A、B、C、D)=(A’B+C)’D+AB’C’的最小项（）。

EDA实验报告班级：姓名：目录实验一：七段数码显示译码器设计 (1)摘要 (1)实验原理 (1)实验方案及仿真 (1)引脚下载 (2)实验结果与分析 (3)附录 (3)实验二：序列检测器设计 (6)摘要 (6)实验原理 (6)实现方案及仿真 (6)引脚下载 (7)实验结果与分析 (8)实验三：数控分频器的设计 (11)摘要 (11)实验原理 (11)方案的实现与仿真 (11)引脚下载 (12)实验结果及总结 (12)附录 (12)实验四：正弦信号发生器 (14)摘要 (14)实验原理 (14)实现方案与仿真 (14)嵌入式逻辑分析及管脚下载 (16)实验结果与分析 (17)附录 (18)实验一：七段数码显示译码器设计摘要：七段译码器是一种简单的组合电路，利用QuartusII的VHDL语言十分方便的设计出七段数码显示译码器。

将其生成原理图，再与四位二进制计数器组合而成的一个用数码管显示的十六位计数器。

整个设计过程完整的学习了QuartusII的整个设计流程。

实验原理：七段数码是纯组合电路，通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码，然而数字系统中的数据处理和运算都是2进制的，所以输出表达都是16进制的，为了满足16进制数的译码显示，最方便的方法就是利用译码程序在FPGA\CPLD中来实现。

本实验作为7段译码器，输出信号LED7S的7位分别是g、f、e、d、c、b、a，高位在左，低位在右。

例如当LED7S 输出为“1101101”时，数码管的7个段g、f、e、d、c、b、a分别为1、1、0、1、1、1、0、1。

接有高电平段发亮，于是数码管显示“5”。

实验方案及仿真：I、七段数码显示管的设计实现利用VHDL描述语言进行FPGA上的编译实现七段数码显示译码器的设计。

运行QuartusII在G:\QuartusII\LED7S\下新建一个工程文件。

新建一个vhdl语言编译文件，编写七段数码显示管的程序见附录1-1。

十六进制7段数码显示译码器设计一、实验目的1.学习7段数码显示译码器的Verilog的设计，并掌握其原理方法2.学习使用QuartusⅡ软件3.学习设计仿真软件的正确使用方法二、实验原理7段显示译码器是纯组合电路。

通常的小规模专用IC，如74或4000系列的器件只能作十进制BCD码译码器，然而数字系统中的数据处理和运算都是二进制的，所以输出表达都是十进制的，所以输出表达都是十六进制的，为了满足十六进制数的译码显示，最方便的方法就是利用Verilog译码程序在FPGA/CPLD 来实现。

所以首先要设计一段程序（参考以下的真值表1）。

设输入的4位码为A[3:0],输出控制7段共阴数码管的7位数码管的7位数据为LED7S的7位分别接图的共阴数码管的7个段，高位在左，低位在右。

例如当LED7S输出为“1101101”时，数码管的7个段g、f、e、d、c、b、a分别接1、1、0、1、1、0、1；接有高电平的段发亮，于是数码管显示“5”。

这里没有考虑或者表示小数点的发光管，如果要考虑，需要增加段h,然后将LED7S改为8位输出。

表1 7段译码器真值表输入码输出码代表数据0000 0111111 00001 0000110 10010 1011011 20011 1001111 30100 1100110 40101 1101101 50110 1111101 60111 0000111 71000 1111111 81001 1101111 91010 1110111 A1011 1111100 B1100 0111001 C1101 1011110 D1110 1111001 E1111 1110001 F三、实验任务将设计好的Verilog译码器程序在QuartusⅡ上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形。

四、实验步骤1.新建一个文件夹DECL_DEMO，然后选择File，点击new，再打开Verilog HDL File文件类型。

译码器和数码显示器实验思考题引言译码器和数码显示器是数字电路中常见的组件，它们在信息处理和显示方面起到重要作用。

本文将探讨译码器和数码显示器的原理、应用以及相关实验思考题。

一、译码器的原理与应用1.1 原理译码器是一种将输入信号转换为输出信号的电路。

其基本原理是根据输入信号的不同组合方式，选择性地激活输出线路上的某些信号。

常见的译码器有二-四译码器、三-八译码器等。

二-四译码器是最简单的一种译码器。

它有两个输入线A和B，两个输出线Y0、Y1、Y2和Y3。

根据输入信号A和B的不同组合，只有一个输出线上会出现高电平，其余输出线都为低电平。

1.2 应用1.2.1 地址译码在计算机系统中，地址译码是非常重要的一环。

CPU通过地址总线向外部存储器发送读写请求时，需要将地址信息转换为对应的存储单元或外设。

例如，在一个具有16个存储单元（从0到15）的系统中，使用一个四位的地址来表示存储单元的编号。

这时可以使用一个四-十六译码器将四位地址转换为对应的存储单元。

1.2.2 按键译码在数字电路中，我们经常需要使用按键输入，例如控制电器设备的开关、调节音量等。

此时可以使用译码器将按键输入转换为相应的信号输出。

例如，一个有八个按键的面板，可以使用一个三-八译码器将按键输入转换为三位二进制编码输出。

这样就可以通过编码器输出的信号来控制其他电路或设备。

二、数码显示器的原理与应用2.1 原理数码显示器是一种能够直观地显示数字或字符信息的设备。

它由多个发光二极管（LED）组成，每个LED代表一个数字或字符。

常见的数码显示器有七段数码管和十六段数码管。

七段数码管由7个发光二极管组成，分别代表数字0-9和字母A-F。

十六段数码管由16个发光二极管组成，可以显示更多字符。

2.2 应用2.2.1 数字显示最常见的应用是将数字信息直观地显示出来。

例如，在计算器、电子钟、电子秤等设备中，可以使用数码显示器将数字信息显示出来。

2.2.2 字符显示数码显示器还可以用于显示字符信息。

十六进制7段数码显示译码器设计实验报告实验报告：十六进制7段数码显示译码器设计一、实验目的本实验的主要目的是设计一种用于将十六进制数码转化为七段显示的译码器电路。

通过这个实验，我们可以学习和了解数字电路的工作原理、数码管的控制方式以及七段数码的译码方法。

二、实验原理本实验所用到的数码管为共阳数码管，它由7个发光二极管组成，其中的每一个发光二极管称为一个段。

这七个段依次为a、b、c、d、e、f和g，它们分别对应数码管上的abcdefg七个引脚。

当一些引脚输出高电平时，相应的段就会被点亮，从而显示出特定的字符。

为了实现将十六进制数码转化为七段显示的功能，我们需要设计一个译码器电路。

译码器电路的输入为十六进制数码，输出为七段信号，用于控制数码管的每个段的亮灭情况。

为了简化设计，我们可以采用CMOS数字集成电路74LS47来实现译码器电路。

该集成电路内部集成了BCD转七段译码器，可以将二进制代码转化为七段数码显示所需要的信号。

它的输入为四个二进制输入端口A、B、C和D，输出为七个段芯片（a、b、c、d、e、f和g）的控制信号。

三、实验步骤1.首先，根据74LS47的真值表，确定译码器的输入和输出。

2.根据真值表，画出逻辑图，确定硬件电路的连接方式。

3.按照逻辑图和电路连接方式，进行硬件电路的布线。

4.按照实验仪器的操作说明，对电路进行调试和测试。

5.将输入端口连接至外部的十六进制信号源，观察输出端口的数据是否正确。

6.验证电路的正确性和稳定性，如果出现问题，进行排除和修复。

四、实验结果经过实验，我们成功地设计并实现了一个十六进制7段数码显示译码器电路。

当输入端口接收到一个十六进制信号时，通过电路的处理和转换，将其转化为了相应的七段信号，用于控制数码管的每个段的亮灭情况。

通过实验观察，我们发现电路的输出结果与预期一致，且工作稳定。

五、实验总结通过这个实验，我们对于数字电路的工作原理和数码管的控制方式有了更深的了解。

7448数码管译码器逻辑符号7448数码管译码器是一种常用的数字逻辑集成电路，它能够将二进制代码转换为七段数码管上显示的相应数字和字母字符。

这种译码器具有广泛的应用，可以在计算机、通信、仪器仪表等领域中发挥重要作用。

7448数码管译码器的输入是一个4位的二进制代码，输出是对应的七段数码管上的显示字符。

它可以译码的输入范围是从0000到1111，对应的输出范围是从0到F（十六进制）。

下面我们来详细介绍7448数码管译码器的逻辑符号和工作原理。

7448数码管译码器的逻辑符号如下所示：```___D3 -| |- VccD2 -| |D1 -| |- aD0 -| |- bCPL -| |- cPL -| |- dGND -|___|- ef```其中，D0、D1、D2和D3是译码器的输入引脚，它们对应四位二进制代码的每一位。

a、b、c、d、e、f和g是译码器的输出引脚，它们对应七段数码管的每一段。

7448数码管译码器的工作原理如下：1. 根据输入的四位二进制代码，译码器将会识别出输入所对应的数字或字母字符。

2. 根据输入代码和译码表，译码器将会输出对应的七段数码管显示字符的控制信号。

3. 根据输出的控制信号，数码管将会点亮对应的段，从而显示出相应的数字或字母字符。

7448数码管译码器内部采用了译码表来实现将输入代码转换为显示字符的功能。

下面是一个简化的译码表示例：```________|__a___ |f| |b || g | ||_____|__||__g__| |e| |c || d | ||_____|__|```译码表中的每一行代表一个十六进制数字或字母字符。

每一列代表七段数码管的一个段，其中a、b、c、d、e、f和g对应译码器的输出引脚。

通过查表的方式，译码器可以准确选择正确的输出段，从而显示出正确的数字或字母字符。

7448数码管译码器的逻辑功能是通过门电路和触发器电路实现的。

它内部包含了多个与门、多个非门和多个触发器。

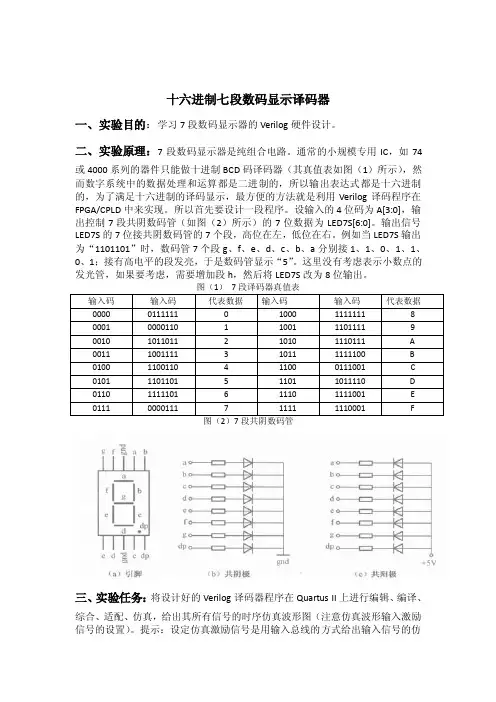

十六进制七段数码显示译码器一、实验目的：学习7段数码显示器的Verilog硬件设计。

二、实验原理：7段数码显示器是纯组合电路。

通常的小规模专用IC，如74或4000系列的器件只能做十进制BCD码译码器（其真值表如图（1）所示），然而数字系统中的数据处理和运算都是二进制的，所以输出表达式都是十六进制的，为了满足十六进制的译码显示，最方便的方法就是利用Verilog译码程序在FPGA/CPLD中来实现。

所以首先要设计一段程序。

设输入的4位码为A[3:0]，输出控制7段共阴数码管（如图（2）所示）的7位数据为LED7S[6:0]。

输出信号LED7S的7位接共阴数码管的7个段，高位在左，低位在右。

例如当LED7S输出为“1101101”时，数码管7个段g、f、e、d、c、b、a分别接1、1、0、1、1、0、1；接有高电平的段发亮，于是数码管显示“5”。

这里没有考虑表示小数点的发光管，如果要考虑，需要增加段h，然后将LED7S改为8位输出。

图（1）7段译码器真值表图（2）7段共阴数码管三、实验任务：将设计好的Verilog译码器程序在Quartus II上进行编辑、编译、综合、适配、仿真，给出其所有信号的时序仿真波形图（注意仿真波形输入激励信号的设置）。

提示：设定仿真激励信号是用输入总线的方式给出输入信号的仿真数据。

四、实验步骤：（一）、建立工作库文件和编辑设计文文件任何一项设计都是一项Project（工程），而把一个工程下的所有文件放在一个文件夹内是一个非常好的习惯，以便于我们整理，利用和提取不同工程下的文件，而此文件夹将被EDA软件默认为Work Library（工作库），所以第一步先根据自己的习惯，建立个新的文件夹。

（1）新建文件夹：我的习惯在D盘建立并保存工程，我将文件夹取名Test，（2）输入源程序：打开Quartus II，选择菜单File-->New-->Design Files-->VerilogHDL File-->OK(如图1所示)代码如下：module DECL7S(A,LED7S);input[3:0] A;output[6:0] LED7S;reg[6:0] LED7S;always@(A )case(A)4'b0000 :LED7S<=7'b0111111;4'b0001 :LED7S<=7'b0000110;4'b0010 :LED7S<=7'b1011011;4'b0011 :LED7S<=7'b1001111;4'b0100 :LED7S<=7'b1100110;4'b0101 :LED7S<=7'b1101101;4'b0110 :LED7S<=7'b1111101;4'b0111 :LED7S<=7'b0000111;4'b1000 :LED7S<=7'b1111111;4'b1001 :LED7S<=7'b1101111;4'b1010 :LED7S<=7'b1110111;4'b1011 :LED7S<=7'b1111100;4'b1100 :LED7S<=7'b0111001;4'b1101 :LED7S<=7'b1011110;4'b1110 :LED7S<=7'b1111001;4'b1111 :LED7S<=7'b1110001;default :LED7S<=7'b0111111;endcaseendmodule（3）保存文件：完成一步就保存一步是一个好习惯，这样即使出现意外情况，也不至于以前的努力付诸东流。

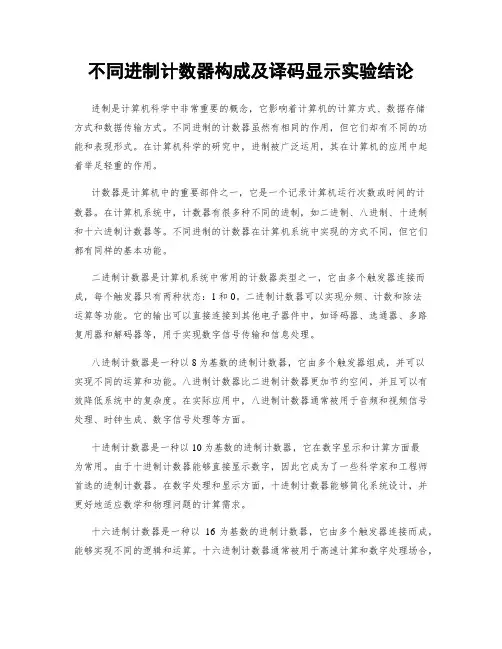

不同进制计数器构成及译码显示实验结论进制是计算机科学中非常重要的概念，它影响着计算机的计算方式、数据存储方式和数据传输方式。

不同进制的计数器虽然有相同的作用，但它们却有不同的功能和表现形式。

在计算机科学的研究中，进制被广泛运用，其在计算机的应用中起着举足轻重的作用。

计数器是计算机中的重要部件之一，它是一个记录计算机运行次数或时间的计数器。

在计算机系统中，计数器有很多种不同的进制，如二进制、八进制、十进制和十六进制计数器等。

不同进制的计数器在计算机系统中实现的方式不同，但它们都有同样的基本功能。

二进制计数器是计算机系统中常用的计数器类型之一，它由多个触发器连接而成，每个触发器只有两种状态：1和0。

二进制计数器可以实现分频、计数和除法运算等功能。

它的输出可以直接连接到其他电子器件中，如译码器、选通器、多路复用器和解码器等，用于实现数字信号传输和信息处理。

八进制计数器是一种以8为基数的进制计数器，它由多个触发器组成，并可以实现不同的运算和功能。

八进制计数器比二进制计数器更加节约空间，并且可以有效降低系统中的复杂度。

在实际应用中，八进制计数器通常被用于音频和视频信号处理、时钟生成、数字信号处理等方面。

十进制计数器是一种以10为基数的进制计数器，它在数字显示和计算方面最为常用。

由于十进制计数器能够直接显示数字，因此它成为了一些科学家和工程师首选的进制计数器。

在数字处理和显示方面，十进制计数器能够简化系统设计，并更好地适应数学和物理问题的计算需求。

十六进制计数器是一种以16为基数的进制计数器，它由多个触发器连接而成，能够实现不同的逻辑和运算。

十六进制计数器通常被用于高速计算和数字处理场合，如高速缓存、高速存储器、数学计算和图形处理等。

十六进制计数器的优势在于可以更加准确地表示数字，因此在数据传输和处理方面具有重要的性能优势。

在实验过程中，我们分别将四种不同进制的计数器连接到七段译码器中，并通过电路连接完成数码管的显示。
