底板钢筋技术交底

底板及墙柱插筋钢筋绑扎技术交底一、施工准备1、材料准备钢筋：品种、规格、型号应符合设计要求，并有出厂质量证明书及复试报告。

扎丝：一般采用 20~22 号镀锌铁丝。

保护层垫块：采用与混凝土同强度等级的水泥砂浆垫块或塑料垫块。

2、主要机具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。

3、作业条件基础底板及墙柱钢筋位置线已弹好，并经过预检合格。

施工缝已处理完毕，清理干净。

钢筋原材料已运到现场，并按规格、品种、型号分别堆放整齐。

二、施工工艺1、基础底板钢筋绑扎按弹出的钢筋位置线，先铺底板下层钢筋。

根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。

钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。

如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。

摆放底板混凝土保护层用垫块，垫块厚度等于保护层厚度，按每1m 左右距离梅花型摆放。

如基础底板较厚或基础梁及底板用钢量较大，摆放距离可缩小。

基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架（间距以 1m 左右一个为宜），在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。

底板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。

如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。

2、墙柱插筋钢筋绑扎根据弹好的墙柱位置线，将墙柱伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。

墙柱插筋与底板钢筋交接处应增设定位筋，并与底板钢筋点焊牢固，防止墙柱钢筋位移。

墙柱插筋在基础内的箍筋应不少于两道，其间距不大于 500mm，以保证墙柱插筋的位置准确。

三、质量标准1、主控项目钢筋的品种、质量、规格、型号和性能必须符合设计要求和有关标准的规定。

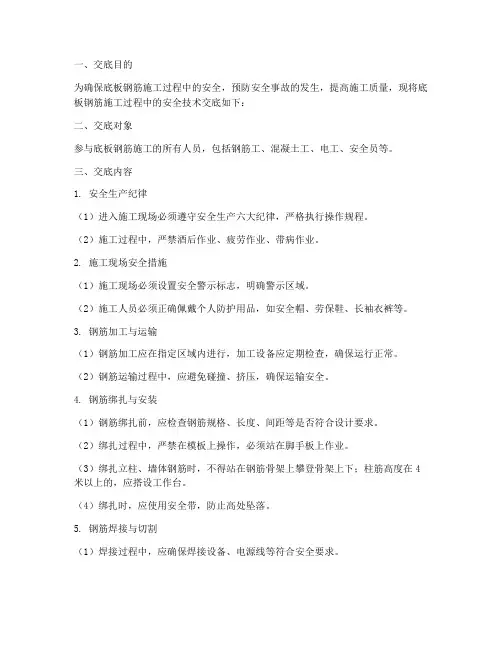

一、交底目的为确保底板钢筋施工过程中的安全，预防安全事故的发生，提高施工质量，现将底板钢筋施工过程中的安全技术交底如下：二、交底对象参与底板钢筋施工的所有人员，包括钢筋工、混凝土工、电工、安全员等。

三、交底内容1. 安全生产纪律（1）进入施工现场必须遵守安全生产六大纪律，严格执行操作规程。

（2）施工过程中，严禁酒后作业、疲劳作业、带病作业。

2. 施工现场安全措施（1）施工现场必须设置安全警示标志，明确警示区域。

（2）施工人员必须正确佩戴个人防护用品，如安全帽、劳保鞋、长袖衣裤等。

3. 钢筋加工与运输（1）钢筋加工应在指定区域内进行，加工设备应定期检查，确保运行正常。

（2）钢筋运输过程中，应避免碰撞、挤压，确保运输安全。

4. 钢筋绑扎与安装（1）钢筋绑扎前，应检查钢筋规格、长度、间距等是否符合设计要求。

（2）绑扎过程中，严禁在模板上操作，必须站在脚手板上作业。

（3）绑扎立柱、墙体钢筋时，不得站在钢筋骨架上攀登骨架上下；柱筋高度在4米以上的，应搭设工作台。

（4）绑扎时，应使用安全带，防止高处坠落。

5. 钢筋焊接与切割（1）焊接过程中，应确保焊接设备、电源线等符合安全要求。

（2）切割机使用前，须检查机械运转是否正常，有否二级漏电保护；切割机后方不准堆放易燃物品。

（3）切割过程中，应保持安全距离，防止火花飞溅伤人。

6. 钢筋骨架与模板支撑（1）钢筋骨架安装前，应检查支撑是否牢固，防止倾倒。

（2）模板支撑应按照设计要求进行，确保模板稳定。

7. 高空作业（1）高空作业时，必须搭设安全防护设施，如安全网、防护栏杆等。

（2）高空作业人员必须佩戴安全带，并系好安全绳。

8. 临时用电（1）施工现场临时用电线路应按照规范要求架设，确保安全。

（2）用电设备应定期检查，防止漏电事故发生。

9. 雷雨天气（1）雷雨天气，严禁进行露天操作，防止雷击事故。

（2）施工人员应立即撤离现场，待天气好转后方可继续作业。

四、注意事项1. 施工过程中，如发现安全隐患，应立即停止作业，并向相关部门报告。

基础底板、基础梁钢筋绑扎技术交底一、施工准备1、材料要求1.1、各种钢筋有出厂合格证、原材材质报告、进场复试合格，种类、规格符合设计要求。

1.2、钢筋连接用的剥肋滚压直螺纹套筒有出厂合格证、原材报告、进场外观检查合格，钢筋丝扣完整，无断丝。

1.3、大理石垫块厚度均匀，能够满足保护层模数；马凳钢筋按照要求制作。

2、主要机具铅丝钩、小撬棍、扳子、钢筋刷子、墨斗、石笔、尺子、油漆等。

3、作业条件3.1、钢筋已加工完，按先后用的顺序分类码放在现场指定堆放场地处；3.2、防水保护层施工完毕，且强度达到1.2Mpa以上，并办理完隐蔽验收工作；3.3、底板防水保护层清理打扫干净；3.4、核对钢筋型号、形状、尺寸及数量是否与设计图纸及配料单相同；3.5、基础轴线、柱线、墙线、50控制线都已放完,并已验线合格。

4、人员准备质检：李广常技术负责：杨建平测量：陈希尊工长：王怀军二、操作工艺：1、基础底板钢筋绑扎工艺流程：钢筋运输及现场码放→核对墙柱及节点的位置→画底板钢筋分档标志及弹线→铺设底板下铁钢筋→直螺纹连接施工→基础底板下铁钢筋绑扎及保护层垫块设置→底板下铁钢筋验收及处理→放置马凳并绑扎上铁钢筋→墙柱插筋→办理隐检和质量评定签认手续→办交接检签认。

1.1、弹基础底板下铁位置，双向150mm位置线（包括集水坑、电梯坑）和墙、柱插筋位置线（墙的角部及间距500mm、柱的四角等部位用红油漆涂成三角作标记）以便于基础底板上铁绑扎完毕后，好找墙柱的位置。

1.2、施工时要先绑扎集水坑、电梯井处的钢筋。

要点如下：首先绑扎坑钢筋下铁，最后绑扎坑的上铁，并在底下垫上40mm的垫块，设置间距800mmx800mm梅花形布置，用火烧丝绑好，侧面也垫上40mm的垫块，控制好保护层厚度。

按其型号和间距绑扎成型，在电梯井、集水坑内锚固的深入要满足设计图纸的锚固长度。

绑完下铁后注意马上放上垫块，垫块为40mm，间距为600mm，梅花形布置。

梁、板钢筋安装技术交底交底内容:一、施工准备:1.材料要求:1.1.钢筋：有出厂合格证, 已按规定作力学性能复试：钢筋的抗拉强度实测值与屈服强度实测值之比不小于1.25, 钢筋的屈服强度实测值与强度标准值之比不大于1.30。

1.2.绑扎铁丝：20#～22#火烧丝, 火烧丝表面没有锈蚀现象。

1.3.垫块: 控制混凝土保护层用的成品塑料环圈、塑料垫块、大理石垫块。

1.4.马凳、分隔筋: 控制梁上下铁间距的工字型马凳、控制楼板上下铁间距的马凳及控制梁上铁上排与上二排间距的分隔筋。

2、主要工具：剥肋滚压直螺纹连接所用普通扳手30把, 钢筋操作工人每人一个卷尺和一个绑扎铅丝钩, 小白线, 每三人一个线坠。

3.作业条件:3.1.梁底模、楼板底模验收完毕。

3.2.作业面清理干净, 墙体及柱露在楼板外的钢筋接头清理干净并调整顺直, 墙柱边线已经放好, 并已办理好验线签认手续。

3.3、加工完的半成品钢筋根据配料单和钢筋牌号分别码放在楼板上, 下铺木方子, 不得直接码放在楼板混凝土上。

核对钢筋的级别、型号、形状、尺寸及数量是否与设计图纸及加工配料单相同并应符合表1.表2、表3要求：二、框架梁钢筋的一般规定:1.钢筋混凝土保护层厚度:地上、地下室内梁受力筋保护层厚度为25mm, 有覆土板保护层厚度为25mm, 地上、地下室内板保护层厚度为15mm, 楼板分布筋保护层厚度为10mm, 梁、板中预埋管保护层厚度为30mm。

2.梁、楼板钢筋当采用绑扎搭接时, 接头错开50%, 即接头相互错开1.3Ll(Ll为非抗震时的绑扎搭接长度), 抗震时绑扎搭接长度LlE为1.4laE, 非抗震时绑扎搭接长度Ll为1.4la。

抗震锚固长度laE=1.15 la, 非抗震锚固长度la=ζb, ζa（可取1.1）、lab的取值详见下表, 抗震等级二级：三、操作工艺及施工方法:1.梁钢筋绑扎:工艺流程: 梁底模施工验收完毕画主次梁钢筋间距放主梁、次梁箍筋穿主梁底层纵筋筋安放垫块设置通常马凳绑上层钢筋。

基础筏板钢筋技术交底本次交底记录的是基础钢筋工程的施工准备和技术要求。

施工准备方面，卷材防水层及防水保护层已通过监理验收合格，各种隐、预检手续已办理完毕。

钢筋进场必须有出厂合格证，且经复试合格后方可开始制作绑扎。

砖胎模尺寸已经监理验收合格。

所有墙、柱位置线及控制轴线已全部用墨线弹在细石混凝土保护层上，并用红漆将转角处标记清楚，经项目部及监理验收合格。

搭设必要时进入基坑的脚手坡道。

核对运到现场的成品钢筋的钢号、规格尺寸、形状、数量与施工图纸、配料单是否一致，如有问题应及时解决。

钢筋技术要求方面，施工必须严格按照图纸及规范要求进行。

本工程使用16G101-1及16G101-3图集。

翻样及施工时，必须严格按照本图集施工。

发现图纸、图集等疑问及时向项目部反映，不可以按自己的想法随意施工，否则后果自负。

钢筋数量不得漏绑多绑，钢筋型号（直径、级别）必须严格按照图纸要求翻样施工。

翻样人员必须认真翻样，翻样过程中必须严格落实项目部的要求(准确无误、节省用量)，遇到图纸疑问时，及时跟项目部专业技术人员沟通，方可放样。

少量复杂的尺寸可以现场测量后制作。

如多层钢筋网片的筏板与承台、电梯井、其他大型集水坑等相遇时,可以现场测量，放样时需重点考虑。

杜绝出现因放样错误造成大量钢筋浪费的情况。

现场施工时，必须严格按图纸规范料表施工。

施工板筋时，需放线绑扎底板钢筋，间距均匀，纵横垂直。

对于变厚度筏板，底部或顶部变标高的筏板钢筋需严格按照图纸大样翻样施工，不可出现浪费钢筋或不满足图纸所要求的锚固长度的情况，并且钢筋的截断点保证在同一层面上。

绑扎剪力墙钢筋时，必须严格控制墙体定位，严禁出现墙体钢筋偏位情况。

预留墙体插筋长度必须符合规范要求(长度大于500mm，接头错开35d)，同时要控制好下料尺寸，不能出现钢筋尾料。

剪力墙水平钢筋必须保证间距均匀、上下水平整齐等要求。

竖向审核人交底人接受交底人。

钢筋接头应整齐，错开率不得超过50%，搭接长度应符合规范要求，即1.2lae。

地下室基础底板钢筋工程技术交底背景地下室建筑是现代城市建设中不可或缺的组成部分，地下室的建筑结构和基础工程是地下室建设的核心内容。

在地下室基础工程中，钢筋的使用是不可避免的，对于地下室基础底板钢筋工程技术交底，我们有以下的建议。

技术交底内容工程概况在地下室建筑中，地下室基础底板钢筋工程是非常重要的一步，因为地下室基础底板的设计质量直接关系到地下室的安全性、稳定性和使用寿命。

因此，本次工程涉及到的主要内容包括： - 底板钢筋的布置原则； - 底板钢筋的选材和检验标准；- 底板钢筋的施工方式和加强措施； - 钢筋混凝土地下室底板的施工标准。

底板钢筋的布置原则底板钢筋的布置原则主要是通过预先设计、确定地下室底板布置钢筋的数量、位置、间距、规格和弯曲程度。

根据钢筋布置原则，在底板中布置合理的钢筋是一项必须完成的任务。

因此，底板钢筋的布置原则包括： 1. 在底板中设置足够数量的钢筋，以达到强度和稳定性的要求； 2. 在底板中布置钢筋时一定要力求平整，避免出现弯曲、扭曲、拉距不一致等问题； 3. 在底板的钢筋布置设计中，不得出现减径、断肢等现象，所有钢筋必须完整、间距均匀。

底板钢筋的选材和检验标准底板钢筋的选材和检验标准是保证地下室结构稳定安全的重要环节，它直接关系到底板施工后的使用寿命和质量。

因此，在底板钢筋的选材和检验标准方面，我们需要按照以下要求： 1. 底板钢筋必须符合基础设施行业标准，钢筋的种类、规格、力学性能必须达到标准； 2. 底板钢筋材质的选择必须符合国家钢筋材质标准，且应经过检验合格； 3. 底板钢筋在应力测试前应受到非破坏性试验，且检验结果符合国家标准。

底板钢筋的施工方式和加强措施底板钢筋的施工方式和加强措施是影响钢筋混凝土底板质量的重要因素，需要合理设计，统筹施工。

因此，在底板钢筋的施工方式和加强措施方面，我们需要按照以下要求： 1. 底板钢筋的施工应按照设计方案，避免出现工艺上的疏漏； 2. 底板钢筋的连接应采用搭接方式，并应按要求实施焊接或绑扎； 3. 底板钢筋的加强措施应根据底板受力情况实施，例如设立挠曲控制筋、采用特殊的网壳结构等。

基础筏板钢筋技术交底一、施工准备（一）钢筋工程1、作业条件（1）钢筋绑扎前，核对钢筋加工料表是否正确，并检查有无锈蚀现象，除锈后再运至施工部位。

（2）做好放线工作弹出柱、墙的位置线，并弹好钢筋位置线。

2、材料要求（1）钢筋：级别、规格符合设计要求。

质量符合现行标准要求。

（2）20～22#火烧丝、水泥砂浆(塑料)垫块等。

3、机具准备（1）钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋钩子、钢筋扳子、钢丝刷、断火烧丝铡刀等。

（2）墨斗、墨汁、小白线、粉笔等。

二、工艺流程放线并预检→排钢筋→机械连接接头→绑扎筏板钢筋→柱墙插筋定位→交接验收三、操作工艺钢筋制作绑扎前认真熟悉图纸的结构设计说明和有关图集的具体要求。

1、绑扎底板下层网片钢筋（1）根据在防水保护层弹好的钢筋位置线，先铺下层网片的长向钢筋，钢筋接头采用机械连接。

（2）后铺下层网片上面的短向钢筋，钢筋接头采用机械连接。

（3）防止出现质量通病：由于底板钢筋施工要求较复杂，一定要注意钢筋接头按要求错开问题。

（4）绑扎加强筋：依次绑扎局部加强筋。

2、绑扎地梁钢筋（1）在放平的梁下层水平主钢筋上，用粉笔画出箍筋间距。

箍筋与主筋要垂直，箍筋转角与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。

箍筋的接头，即弯钩叠合处沿梁水平筋交错布置绑扎。

（2）地梁在槽上预先绑扎好后，根据已划好的梁位置线用塔吊直接吊装到位。

与底板钢筋绑扎牢固。

3、绑扎底板上层网片钢筋（1）铺设上层铁马凳：马凳用剩余短料焊制成，马凳长向放置，间距1.5～2m。

（2）绑扎上层钢筋下铁：先在马凳上绑架立筋，在架立筋上划好钢筋位置线，按图纸要求，顺序放置上层网的钢筋，钢筋接头采用机械连接，要求同一截面接头率不大于25%，相邻钢筋接头之间的距离≥35d，同一根钢筋尽量减少接头。

（3）绑扎上层钢筋上铁：根据在上层下铁上划好的钢筋位置线，顺序放置上层钢筋，钢筋接头采用机械连接，要求接头在同一截面相互错开25%，同一根钢筋尽量减少接头。

钢筋工程施工技术交底资料一、工程概况本项目为XXX工程，位于XXX地区，主要包括地上XX层和地下XX层，总建筑面积XXXX平方米。

结构形式为框架-剪力墙结构，基础形式为筏板基础。

钢筋工程为主要分部分项工程，本次施工技术交底旨在确保钢筋工程施工质量、安全，提高施工效率。

二、钢筋工程概况1. 钢筋种类：本项目钢筋采用HRB400、HRB335级热轧钢筋，箍筋采用HPB300级热轧钢筋。

2. 钢筋规格：主筋直径范围为16mm~32mm，箍筋直径范围为6mm~12mm。

3. 钢筋长度：根据设计要求，钢筋长度一般为结构构件长度加上500mm。

4. 钢筋连接：本项目钢筋连接采用焊接连接和机械连接两种方式。

三、施工准备1. 人员准备：确保施工队伍技术熟练、经验丰富，进行钢筋工程施工前的技术培训和安全教育。

2. 材料准备：检查钢筋品种、规格、长度是否符合设计要求，确保原材料质量。

3. 机械设备准备：配备足够的钢筋加工设备、焊接设备、运输设备等，确保设备正常运行。

4. 施工图纸及技术文件：熟悉施工图纸及有关技术文件，了解工程特点、施工要求和技术指标。

四、施工顺序1. 基础放线：根据设计图纸，进行基础放线，确定钢筋位置。

2. 画底板钢筋分格线：在底板上使用石笔或墨斗画出钢筋分格线，保证钢筋间距符合设计要求。

3. 筏板底部钢筋吊运、绑扎：按照钢筋分格线，进行筏板底部钢筋的吊运、绑扎，确保钢筋交叉点绑扎牢固。

4. 马镫设置、固定：根据节点做法示意图，设置并固定马镫，保证马镫间距符合设计要求。

5. 筏板上部钢筋吊运、绑扎：待马镫设置、固定完成后，进行上部钢筋的吊运、绑扎，确保钢筋交叉点绑扎牢固。

6. 引线：根据底板墙柱线，引至筏板上部钢筋，并进行醒目标注。

7. 插筋：依据红漆标记的墙柱线，进行插筋作业，确保插筋长度符合设计要求。

五、施工要求及质量控制1. 钢筋加工：钢筋加工应符合国家标准和设计要求，确保钢筋加工尺寸准确、表面光滑、无裂纹。

一、概述本工程底板700mm厚，地梁为600×1800mm。

底板下排钢筋为Φ20＠300双向布置，上排为Φ22＠200双向布置，在地梁底部有Φ20的附加负弯矩钢筋，间距均为300mm；地梁主筋均为Φ25钢筋，腰筋均为Φ14，箍筋为均为四肢箍，DL-1、DL-2的箍筋为Φ12＠150，DL-3的箍筋为Φ14＠150。

人防层墙体配筋见结防1第五款的标注，其他墙体配筋见图纸；汽车坑前端与室内高差部分挡墙为200厚，钢筋为Φ12＠200双排双向。

底板和地梁钢筋采用套筒冷挤压连接，底板马镫采用Φ14＠1500呈梅花型排列。

底板钢筋保护层均为：35mm；地梁下排钢筋保护层为：35mm，上层和两侧钢筋保护层为：25mm；内墙钢筋保护层为：20mm；外墙、窗井墙和水池墙临水侧保护层为：30mm,非临水侧为20mm。

二、施工准备1、材料(1)各种规格、各种级别的钢筋必须有出厂合格证，进场后须经机械性能试验，并且按规定监理已经见证取样合格。

成型钢筋应符合设计图纸的要求。

(2)绑丝：采用20号火烧丝，绑丝的切断长度要满足使用要求，也不能过长。

(3)控制混凝土保护层用的细石混凝土垫块、水磨石垫块、砂浆垫块、塑料垫块和各种拉钩、马镫等均已加工完毕，并验收合格。

(4)机械连接用钢筋套筒Φ20、Φ25、Φ22，采用A级接头，应有产品质量证明书。

2、工机具套筒冷挤压设备、钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、盒尺、小线等。

三、作业条件(1)钢筋原材有出厂质量证明书、钢筋表面或每捆（盘）钢筋应有标志（标牌），炉罐（批）号应与质量证明书一致且钢筋复试合格。

(2)基础防水保护层上放线（包括梁、墙、柱）已完成，并且基槽验线合格，办理完预检手续。

(3)钢筋的级别，型号、形状、尺寸及数量已与设计图纸及加工配料单核对无误。

(4)钢筋套筒连接已现场培训完毕，并试压合格。

套筒母材及套筒施工符合《带肋钢筋套筒挤压连接技术规程》（JGJ108-96）要求。
