(强)防烟防火阀,防火调节阀,排烟防火阀,排烟阀功能及作用介绍

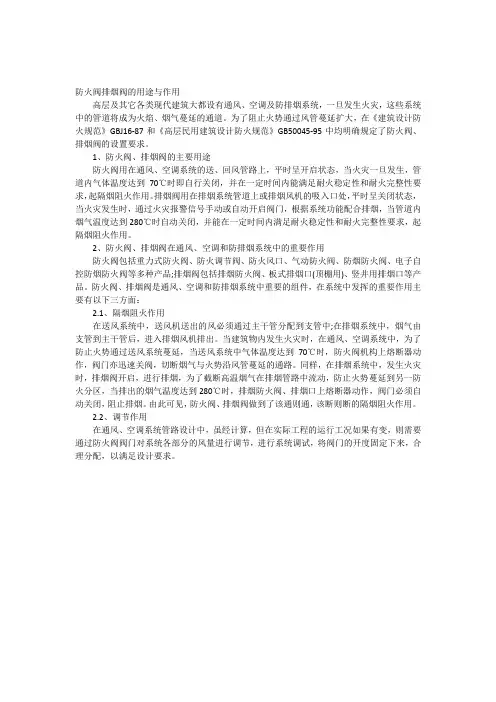

防火阀排烟阀的用途与作用高层及其它各类现代建筑大都设有通风、空调及防排烟系统，一旦发生火灾，这些系统中的管道将成为火焰、烟气蔓延的通道。

为了阻止火势通过风管蔓延扩大，在《建筑设计防火规范》GBJ16-87和《高层民用建筑设计防火规范》GB50045-95中均明确规定了防火阀、排烟阀的设置要求。

1、防火阀、排烟阀的主要用途防火阀用在通风、空调系统的送、回风管路上，平时呈开启状态，当火灾一旦发生，管道内气体温度达到70℃时即自行关闭，并在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。

排烟阀用在排烟系统管道上或排烟风机的吸入口处，平时呈关闭状态，当火灾发生时，通过火灾报警信号手动或自动开启阀门，根据系统功能配合排烟，当管道内烟气温度达到280℃时自动关闭，并能在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。

2、防火阀、排烟阀在通风、空调和防排烟系统中的重要作用防火阀包括重力式防火阀、防火调节阀、防火风口、气动防火阀、防烟防火阀、电子自控防烟防火阀等多种产品;排烟阀包括排烟防火阀、板式排烟口(顶棚用)、竖井用排烟口等产品。

防火阀、排烟阀是通风、空调和防排烟系统中重要的组件，在系统中发挥的重要作用主要有以下三方面：2.1、隔烟阻火作用在送风系统中，送风机送出的风必须通过主干管分配到支管中;在排烟系统中，烟气由支管到主干管后，进入排烟风机排出。

当建筑物内发生火灾时，在通风、空调系统中，为了防止火势通过送风系统蔓延，当送风系统中气体温度达到70℃时，防火阀机构上熔断器动作，阀门亦迅速关阀，切断烟气与火势沿风管蔓延的通路。

同样，在排烟系统中，发生火灾时，排烟阀开启，进行排烟，为了截断高温烟气在排烟管路中流动，防止火势蔓延到另一防火分区，当排出的烟气温度达到280℃时，排烟防火阀、排烟口上熔断器动作，阀门必须自动关闭，阻止排烟。

由此可见，防火阀、排烟阀做到了该通则通，该断则断的隔烟阻火作用。

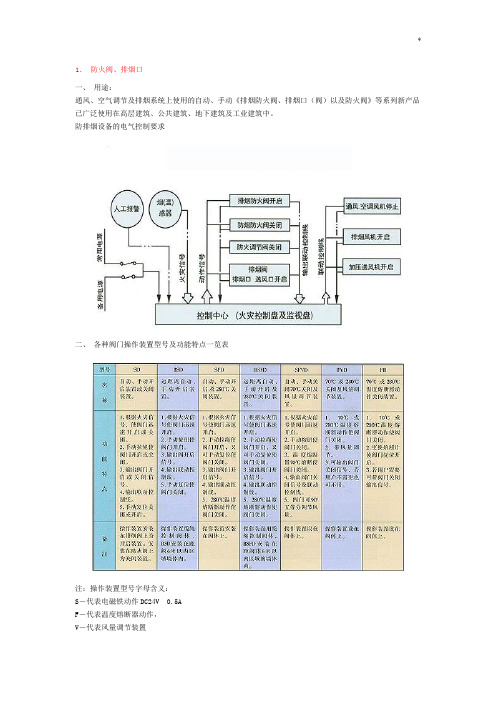

1．防火阀、排烟口一、用途：通风、空气调节及排烟系统上使用的自动、手动《排烟防火阀、排烟口（阀）以及防火阀》等系列新产品已广泛使用在高层建筑、公共建筑、地下建筑及工业建筑中。

防排烟设备的电气控制要求二、各种阀门操作装置型号及功能特点一览表注：操作装置型号字母含义：S－代表电磁铁动作DC24V 0.5AF－代表温度熔断器动作，V－代表风量调节装置D－代表手动复位动作B－代表远距离缆绳控制自动、手动开启装置的盒子。

三、防火阀系列产品防烟防火调节阀、防火调节阀、防火阀通用规格各类防火阀操作装置数量及叶片数量2．621、621R（SFVD）防烟防火调节阀一、用途：按GBJ45-82第7、2、3条安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭，又可70℃关闭、手动复位开启。

二、技术性能：1．根据火灾信号或用手动拉绳使阀门关闭。

2．微动开关输出阀门关闭信号及联动控制线由防火中心连动控制通风、空调机。

3．依靠70℃温度熔断器动作，阀门也可迅速关闭。

4．阀门叶片90o，五等分调节风量。

四、外形尺寸621R（SFVD）防烟防火调节阀规格（mm）621(SFVD)防烟防火调节阀规格3．631（SD）、631R（SD）防烟阀一、用途：安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭手动复位开启。

二、技术性能：1．根据火灾信号或手动拉索使阀门关闭。

2．微动开关输出阀门关闭信号及联动控制绳，由防火中心连动控制通风，空调机停止。

三、外形尺寸：631（SD）防烟阀规格（mm）注L＝320631（R）（SD）防烟阀4．FVD型防火调节阀、排烟用防火调节阀一、用途：阀门平时常开，安装在有防火要求的通风空调系统风管上，为70℃时关闭，安装在排烟系统风管上，为280℃时关闭。

因构造简单也可当FD防火阀选用。

二、技术性能：1．依靠温度熔断器动作使阀门迅速关闭。

2．输出阀门关闭信号，由防灾中心连动控制通风，空调风机停止或排烟风机停止。

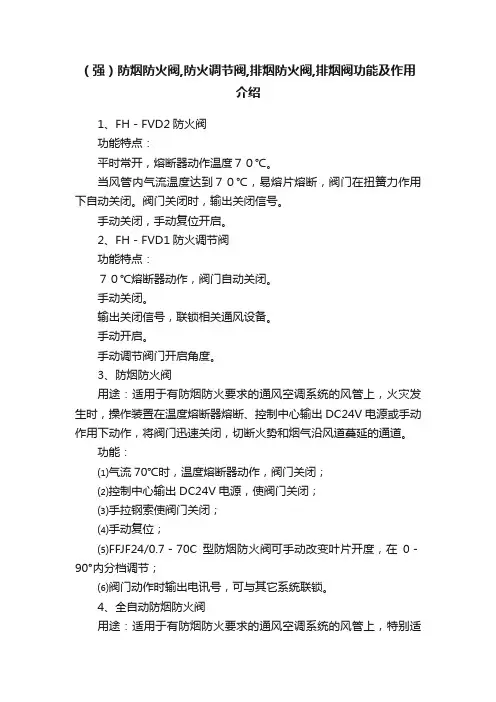

（强）防烟防火阀,防火调节阀,排烟防火阀,排烟阀功能及作用介绍1、FH－FVD2防火阀功能特点：平时常开，熔断器动作温度７０℃。

当风管内气流温度达到７０℃，易熔片熔断，阀门在扭簧力作用下自动关闭。

阀门关闭时，输出关闭信号。

手动关闭，手动复位开启。

2、FH－FVD1防火调节阀功能特点：７０℃熔断器动作，阀门自动关闭。

手动关闭。

输出关闭信号，联锁相关通风设备。

手动开启。

手动调节阀门开启角度。

3、防烟防火阀用途：适用于有防烟防火要求的通风空调系统的风管上，火灾发生时，操作装置在温度熔断器熔断、控制中心输出DC24V电源或手动作用下动作，将阀门迅速关闭，切断火势和烟气沿风道蔓延的通道。

功能：⑴气流70℃时，温度熔断器动作，阀门关闭；⑵控制中心输出DC24V电源，使阀门关闭；⑶手拉钢索使阀门关闭；⑷手动复位；⑸FFJF24/0.7－70C型防烟防火阀可手动改变叶片开度，在0－90°内分档调节；⑹阀门动作时输出电讯号，可与其它系统联锁。

4、全自动防烟防火阀用途：适用于有防烟防火要求的通风空调系统的风管上，特别适用于设有卤代烷气体自动灭火装置的重要建筑物，因灭火时释放气体前要求关闭所有阀门，灭火完毕后，又应该打开阀门进行通风排气；以及当排烟系统兼作通风空调系统时，既要考虑通风时空气调节要求，又要考虑发生火灾时能迅速排烟防火的要求，还适用于通风、空调管道装在吊顶上，无法用人工手动复位的场合。

功能：⑴阀门平时呈常开状态，由控制中心输出DC24V电源可以使阀门自动关闭，并能联锁通风、空调风机停止，输出关闭信号；⑵70℃时，温度熔断器动作，阀门关闭；⑶按阀门上执行器的手动按扭，阀门关闭；⑷当需要防烟防火阀再次打开时，电信号可以使阀门自动复位到原先开启状态，复位按扭＞12N.m，并可联锁通风，空调风机自动开启；⑸阀门既可中央控制室集中控制，又可单元自动控制；⑹机构上面的调节装置能够分档调节阀门叶片开度，档次分为18°、36°、54°、72°、90°。

防火阀、排烟防火阀（一）防火阀、排烟防火阀的概念防火阀是指安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70摄氏度时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

排烟防火阀是指安装在排烟系统管道上，平时呈开启状态，火灾时当管道内气体温度达到280摄氏度时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求。

起隔烟阻火作用的阀门。

（二）防火阀的作用一个复杂的送风排烟系统，管路错综复杂。

在送风系统中，送风机送出的风必须通过主管道分配到各支管中去；在排风或排烟系统中，风或烟由各支管汇集到主管道后进入排风机排出。

那么，无论是送风系统或排烟系统中，如果没有任何阻挡的话，送风量和排烟量就无法控制，不需要送风或排烟的部位出现大量送风、排烟的情况，而需要送风或排烟的部位却不送风、排烟或只是少量送风、排烟。

为了把不需要送风、排烟部位的管路切断，这就需要阀门装置。

另外，送风排烟系统中各部分的风量虽然通过管路计算，并进行相应的管路设计。

但是，一方面理论计算与实际情况存在着一定的偏差，另一方面系统的运行工况在不断变化，因而必须对系统各部分的风量进行相应的调节，这又需要阀门装置。

（三）防火阀、排烟防火阀的设置在通风、空调系统管道上设防火阀，在排烟系统管道上设排烟防火阀，以防止火灾时高温有毒烟气传输，引起火灾蔓延扩大和毒性加重。

1.在下列情况之一的通风、空调系统的风管应设置防火阀：（1）管道穿越防火分区的隔墙处；（2）管道穿越通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处；（3）垂直风管与每层水平风管交接处的水平管段；（4）管道穿越变形缝的两侧。

上述部位的防火阀，当火灾中管道中气体的温度达到70摄氏度时，则自动关闭。

2.排烟系统的分隔：（1）在排烟机房的人口处，设置当烟气温度超过280摄氏度时能自动关闭的排烟防火阀。

排烟机应保证在280摄氏度时能连续工作30min；（2）在排烟支管上设置当烟气温度超过280摄氏度时能自行关闭的排烟防火阀。

防火阀、排烟防火阀与排烟阀介绍防火阀、排烟防火阀与排烟阀介绍防火阀是一种可以在火灾发生时自动关闭的装置，主要作用是阻止火势蔓延，保护人们的生命安全和财产安全。

防火阀通常安装在建筑物内的通风管道、空调系统、风管等处，一旦火灾发生，防火阀会自动关闭，阻止火势蔓延，将火区与其他区域隔离开来。

防火阀具有以下几个特点：1. 自动关闭：防火阀能够感应到火灾的发生并自动关闭，无需人工干预。

这一特点保证了在火灾发生时，防火阀能够及时关闭，阻止火势蔓延，保护人员的生命安全。

2. 高温耐受性：防火阀的主要材料通常由特殊耐高温的金属材料制成，能够在高温环境下长时间工作而不受影响。

这是防火阀能够在火灾中起作用的重要条件。

3. 独立控制：防火阀通常有独立的控制系统，可以与火灾报警系统或消防控制中心相连接，一旦火灾发生，控制中心可以通过远程控制关闭防火阀，进一步增强了灭火效果。

排烟防火阀与排烟阀是两种常用的防火设备，它们在火灾发生时起到排烟效果，帮助人员疏散和减轻火灾带来的伤害。

排烟防火阀是一种集排烟和防火功能于一体的设备，通过电动开关或人工操作来控制阀门的开关。

当火灾发生时，排烟防火阀会自动关闭，防止烟气进入其他区域，同时打开排烟口，将烟气排出。

排烟阀则是一种只有排烟功能的设备，通常由金属制成，可通过电动或手动方式控制其开合。

排烟阀的作用是在火灾发生时打开，将烟气排出建筑物，确保人员能够迅速疏散。

排烟防火阀和排烟阀的主要特点如下：1. 排烟效果好：排烟防火阀和排烟阀能够迅速打开并将烟气排出，保持疏散通道畅通，防止烟气对人员的伤害。

2. 抗高温性能好：排烟防火阀和排烟阀的材料通常具有耐高温的特性，能够在高温环境下正常工作，确保阀门的可靠性。

3. 安全可靠：排烟防火阀和排烟阀的控制系统通常具有灵敏的感应装置，能够及时感应到火灾的发生并关闭阀门，确保人员的安全。

4. 易于安装和维护：排烟防火阀和排烟阀在建筑物内的通风管道、空调系统、风管等处安装方便，维护简单。

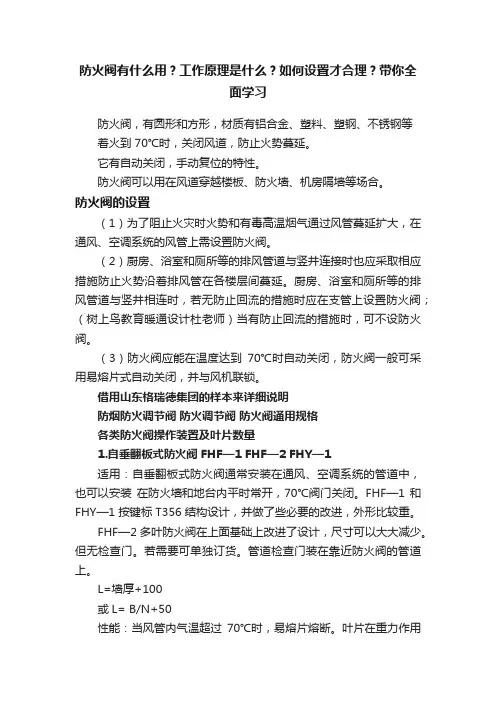

防火阀有什么用？工作原理是什么？如何设置才合理？带你全面学习防火阀，有圆形和方形，材质有铝合金、塑料、塑钢、不锈钢等着火到70℃时，关闭风道，防止火势蔓延。

它有自动关闭，手动复位的特性。

防火阀可以用在风道穿越楼板、防火墙、机房隔墙等场合。

防火阀的设置（1）为了阻止火灾时火势和有毒高温烟气通过风管蔓延扩大，在通风、空调系统的风管上需设置防火阀。

（2）厨房、浴室和厕所等的排风管道与竖井连接时也应采取相应措施防止火势沿着排风管在各楼层间蔓延。

厨房、浴室和厕所等的排风管道与竖井相连时，若无防止回流的措施时应在支管上设置防火阀；（树上鸟教育暖通设计杜老师）当有防止回流的措施时，可不设防火阀。

（3）防火阀应能在温度达到70℃时自动关闭，防火阀一般可采用易熔片式自动关闭，并与风机联锁。

借用山东格瑞德集团的样本来详细说明防烟防火调节阀防火调节阀防火阀通用规格各类防火阀操作装置及叶片数量1.自垂翻板式防火阀FHF—1 FHF—2 FHY—1适用：自垂翻板式防火阀通常安装在通风、空调系统的管道中，也可以安装在防火墙和地台内平时常开，70℃阀门关闭。

FHF—1 和FHY—1 按键标 T356 结构设计，并做了些必要的改进，外形比较重。

FHF—2 多叶防火阀在上面基础上改进了设计，尺寸可以大大减少。

但无检查门。

若需要可单独订货。

管道检查门装在靠近防火阀的管道上。

L=墙厚+100或L= B/N+50性能：当风管内气温超过70℃时，易熔片熔断。

叶片在重力作用下自动关闭。

根据用户要求，可安装电讯号与有关设备联锁。

2.防火阀 FFH—1（FD）FFH—6（FD）适用：防火阀通常安装在通风空调系统的风管上。

平时常开。

70℃时阀门关闭。

性能：温度到70℃时，熔断动作阀门关闭。

手动开启，手动复位。

阀门关闭可发出讯号。

3.防火调节阀 FFH—2（FVD）FFH—7（FVD）适用：防火调节阀通常安装在空调系统的风管上。

平时常开。

70℃时，阀门关闭。

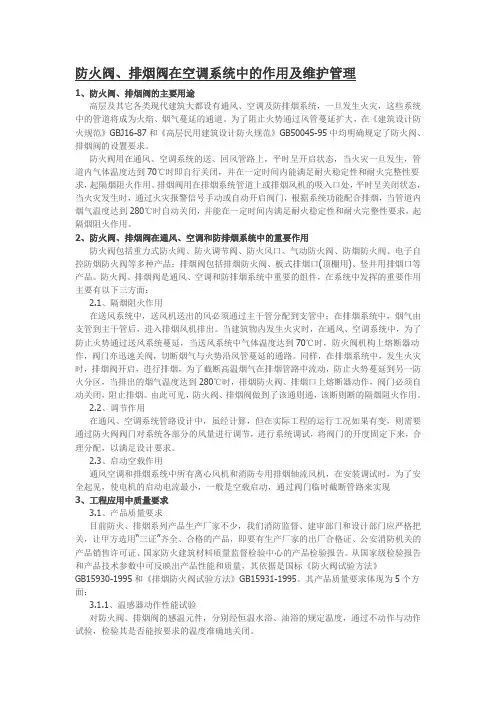

1、防火阀、排烟阀的主要用途高层及其它各类现代建筑大都设有通风、空调及防排烟系统，一旦发生火灾，这些系统中的管道将成为火焰、烟气蔓延的通道。

为了阻止火势通过风管蔓延扩大，在《建筑设计防火规范》GBJ16-87和《高层民用建筑设计防火规范》GB50045-95中均明确规定了防火阀、排烟阀的设置要求。

防火阀用在通风、空调系统的送、回风管路上，平时呈开启状态，当火灾一旦发生，管道内气体温度达到70℃时即自行关闭，并在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。

排烟阀用在排烟系统管道上或排烟风机的吸入口处，平时呈关闭状态，当火灾发生时，通过火灾报警信号手动或自动开启阀门，根据系统功能配合排烟，当管道内烟气温度达到280℃时自动关闭，并能在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。

2、防火阀、排烟阀在通风、空调和防排烟系统中的重要作用防火阀包括重力式防火阀、防火调节阀、防火风口、气动防火阀、防烟防火阀、电子自控防烟防火阀等多种产品；排烟阀包括排烟防火阀、板式排烟口(顶棚用)、竖井用排烟口等产品。

防火阀、排烟阀是通风、空调和防排烟系统中重要的组件，在系统中发挥的重要作用主要有以下三方面：2.1、隔烟阻火作用在送风系统中，送风机送出的风必须通过主干管分配到支管中；在排烟系统中，烟气由支管到主干管后，进入排烟风机排出。

当建筑物内发生火灾时，在通风、空调系统中，为了防止火势通过送风系统蔓延，当送风系统中气体温度达到70℃时，防火阀机构上熔断器动作，阀门亦迅速关阀，切断烟气与火势沿风管蔓延的通路。

同样，在排烟系统中，发生火灾时，排烟阀开启，进行排烟，为了截断高温烟气在排烟管路中流动，防止火势蔓延到另一防火分区，当排出的烟气温度达到280℃时，排烟防火阀、排烟口上熔断器动作，阀门必须自动关闭，阻止排烟。

由此可见，防火阀、排烟阀做到了该通则通，该断则断的隔烟阻火作用。

2.2、调节作用在通风、空调系统管路设计中，虽经计算，但在实际工程的运行工况如果有变，则需要通过防火阀阀门对系统各部分的风量进行调节，进行系统调试，将阀门的开度固定下来，合理分配，以满足设计要求。

消防设施操作员—防排烟系统四大阀门的区别汇总消防防排烟系统常见的阀门包括排烟防火阀、防火阀、排烟阀和送风阀。

排烟防火阀：一般安装在机械排烟系统的管道上，平时处于常开状态，发生火灾时开启排烟，当排烟管道内烟气温度达到280℃时，温感器动作将阀门关闭，起到排烟阻火的作用。

防火阀：一般安装在通风、空气调节系统的送、回风管道上，平时处于常开状态，发生火灾时当管道内烟气温度达到70°C或者150℃（油烟管道）时关闭。

排烟阀（排烟口）：一般安装在机械排烟系统各支管端部（烟气吸入口）处，平时处于关闭状态，火灾或需要排烟时手动或电动打开并联动排烟风机运转。

带有装饰口或进行过装饰处理的排烟阀称为排烟口。

送风阀：安装在正压送风口的风阀，平时处于关闭状态，火灾时打开并联动正压送风机运转。

四大阀门外观相似，但组成、功能、安装位置等确有很大不同，下表即为四大阀门之间的区别汇总：。

分类名称功能适用范围
防火类
防火阀
平时处于常开状态，火灾时空气温度达到70℃或者150（厨房）时，温度熔断器
自动关闭阀门，可输出电讯号，手动复位。

该阀门安装在有防烟、防火要求的通风、空调系统的管道上，
火灾时关闭起到防烟阻火的作用。

排烟防火阀
平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门
关闭，手动复位。

输出关闭讯号和联动讯号
用于排烟系统的管道上，防止火势沿排烟管道蔓延。

防烟类多叶送风口（阀）平时处于常闭状态，火灾时电动或手动开启，输出动作信号，联动加压风机开启
用于楼梯间前室、合用前室、避难层、避难走道等。

起阻烟、
防烟作用
自垂式百叶风口
平时靠风口百叶自重自然下垂，火灾时加压送风机气流将百叶吹开，对楼梯间送
风。

用于楼梯间加压送风，起防烟作用
排烟类
排烟阀
平时处于常闭状态，火灾时手动或者电讯号开启，输出电讯号开启排烟风机，空
气温度达到280℃吋自动关闭。

该阀门安装在排烟系统管道上
板式排烟口平时处于常闭状态，火灾时电讯号开启或者手动开启，输出电讯号开启排烟风机排烟房间墙上、顶棚或风管上。

远控排烟阀
平时处于常闭状态，火灾时电讯号开启或者手动远距离开启和复位，输出电讯号
开启排烟风机
安装在排烟系统风管和排烟口处远控排烟口
平时处于常闭状态，火灾时电讯号开启或者手动远距离开启和复位，输出电讯号
开启排烟风机。

空气温度达到280℃吋自动关闭。

安装在过道侧墙排烟竖井处
全自动排烟窗电讯号启闭，输出状态信号安装在自然排烟处的外墙上或屋面上。

第四十五章防火阀、排烟防火阀、排烟阀（口）第一节概述防火阀、排烟防火阀、排烟阀（口）是建筑物通风、空气调节系统和机械排烟系统的重要组件。

我国从1995年开始，陆续颁布了有关该类产品的标准：GB15930－1995 《防火阀试验方法》、GB15931－1995 《排烟防火阀试验方法》、GA481－2004 《排烟阀（口）》。

一、术语和定义1．防火阀安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

2．排烟防火阀安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

3．排烟阀(口)安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。

表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。

二、分类及型号规格（一）分类1.防火阀（排烟防火阀）目前市场产品基本按以下三种形式分类：（1）按开口形状分类：可分为矩形阀门和圆形阀门。

（2）按控制方式分类见表1,每个阀门可有一种或多种控制方式。

（3）按使用功能分类见表2。

2.排烟阀（口）（1）按结构型式分类：可分为翻板型（代号为B）和多叶型（代号为Y）；（2）按开口形状分类：可分为矩形排烟阀（口）和圆形排烟阀（口）。

表1表2（二）型号规格1.规格尺寸目前市场产品常用尺寸基本为：矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。

圆形阀门：最小为Φ120mm，最大为Φ1000mm。

2.规格代号或标记（1）防火阀、排烟防火阀在GB15930－1995 和GB15931－1995标准中未对产品的型号规格作规定，因而各企业产品的规格代号不统一，但都以其开公称尺寸作为主参数。

（2）排烟阀（口）按照GA481－2004标准的规定，排烟阀（口）的标记如下：排烟阀（口）GA481 －×1×2－×3 / ×4×5其中：×1——结构代号（翻板型代号为B，多叶型代号为Y）；×2——公称尺寸（mm）；×3——额定工作电压（V）；×4——额定工作电流（A）；×5——结构改进序号（Ⅰ、Ⅱ、Ⅲ……企业自定）。

防火阀、排烟阀系列产胡产品结构及其功能：自重式防火阀（产品型号：FHF-W）1、原理、用途：自重式防火阀是一种考温感器（易熔片），借偏重力使叶片自动关闭的防火阀，平时呈开启状态，火灾时当管道内烟气温度达到达到温感器动作温度时，易熔片熔断，叶片由于偏重产生重力力矩而绕轴向向下转动自动关闭，起隔烟阻火作用。

通常安装在空调和通风系统的管道中，也可安装在防火墙内。

2、功能：当管道内烟气温度达到温感器动作温度时，易熔片熔断，阀门叶片靠自重关闭。

防火阀（FHF-WSDc-K）:1、作用：安装在通风、空气调节系统送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到温感器动作温度时关闭，起隔烟阻火作用。

2、性能：(1)、管道内烟气温度达到温感器动作温度时，易熔片熔断，阀门靠弹簧力关闭。

(2)、控制中心DC24V电信号自动关闭。

(3)、可手动关闭、手动复位。

(4)、关闭时输出动作信号连锁控制。

全自动防火阀(FHF-WDcZ-FK):1、作用：安装在有防烟、防火要求的通风、空气调节系统的管道上，平时呈开启状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭，起防烟阻火的作用。

2、性能：(1)、管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭。

（2）、控制中心输出DC24V电信号控制阀门关闭, 再次供电，阀门依靠电机复位。

（3）、可手动关闭及复位，具有风量调节功能。

（4）、输出动作信号连锁控制。

防火调节阀（FHF-WSDc-K）1、作用：安装在有防烟、防火要求的通风、空气调节系统的管道上，平时呈开启状态，火灾时当管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭，起防烟阻火作用。

2、性能：（1）、管道内烟气温度达到温感器动作温度时，阀门靠弹簧力关闭。

（2）、控制中心输出DC24V电信号控制阀门关闭。

（3）、手动关闭、手动复位，具有风量调节功能。

(4)、输出动作信号连锁控制。

排烟防火阀(PFHF-WSDc-K):1、常开型：安装在机械排烟系统的管道上，平时呈开启状态,火灾时当管道内烟气温度达到280°C时关闭，起隔烟阻火作用。

浅述防火阀、排烟防火阀和排烟阀口的作用摘要：防火阀、排烟防火阀和排烟阀口是建筑物中重要的消防设备，它们在火灾发生时起到关键的作用。

本文主要浅述了防火阀、排烟防火阀和排烟阀口的作用。

防火阀能够阻止火势在通风管道中蔓延；排烟防火阀能够排出火灾现场的烟雾和有毒气体；排烟阀口能够迅速排除烟雾和有害物质，保障人员疏散和灭火工作的进行。

关键词：防火阀；排烟防火阀；排烟阀口；作用研究引言在建筑防火安全中，防火阀、排烟防火阀和排烟阀口是非常重要的设备。

它们能够在火灾发生时起到关键的作用，限制火势扩散、排出烟雾和有毒气体，为人员疏散和灭火提供必要的条件。

通过深入了解它们的作用，可以更好地理解和使用这些消防设备。

防火阀、排烟防火阀和排烟阀口是建筑物中重要的消防设备，它们在火灾发生时起到关键的作用。

下面将浅述这些设备的功能。

一、防火阀（Fire Damper）的作用防火阀是一种安装在建筑物内的通风管道或风道中的自动关闭装置。

它的作用是在火灾发生时迅速关闭，阻止火势在通风管道中蔓延，从而限制火灾扩散的范围，确保人员的生命安全和财产不受过多损失。

防火阀通常由阀体、密封装置和控制装置组成。

阀体通常采用耐高温、阻燃材料制成，具有良好的耐火性能。

密封装置能够有效地隔离通风管道，防止火焰进入。

控制装置可以根据火灾情况自动关闭防火阀，也可以由消防系统远程控制。

在火灾发生时，防火阀扮演着关键的角色。

当火灾引燃通风管道中的可燃物，火焰会沿着管道传播，并伴随大量的烟气。

如果没有防火阀的存在，火焰和烟气将摧毁通风系统，使火势迅速蔓延到整个建筑物内。

然而，有了防火阀，它会迅速感应到火灾的存在，并在短时间内关闭，切断通风管道，阻塞火焰和烟气的传播。

这样可以有效地将火势限制在局部区域，给人员疏散和灭火争取宝贵时间。

防火阀的选择、安装和维护也是至关重要的。

选择合适的防火阀要考虑通风管道的类型、尺寸、使用环境等因素，确保其具备良好的耐火性能和关闭可靠性。

防火阀排烟阀安装说明、工作原理、联动说明1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。

排烟阀：1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。

2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。

每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。

每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。

排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。

一、产品选用要点1. 防火阀选用主要控制参数为规格等。

2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。

3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。

4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。

防火阀、排烟阀、排烟防火阀三者的区别火阀、排烟阀、排烟防火阀这三种“阀”名字相近，长得也像，但使用要求和性能参数却很有区别。

很多人总是分不清楚三种“阀”具体是做什么的，常闭还是常开？每天早晨起床都是生命最美的开始下面我们就来总结一下吧01 防火阀防火阀的定义防火阀是安装在通风空调系统送回风管道上，平时呈开启状态，火灾时当管道内的烟气温度达到一定温度时自动关闭，也可以手动或电动关闭，起隔烟阻火作用的阀门。

防火阀的工作方式防火阀是安装在中央空调送、排风或单纯的室内送、排风管道上的，室内起火后防火阀的易熔杆在达到70时熔断，防火阀关闭，主要作用是为了一间房间起火后不让火源和烟通过管道串通到别的房间去。

排烟防火阀的安装在排烟管道上的，排烟防火阀平时关闭，房间起火后排烟风机启动，同时排烟防火阀打开，对起火房间排烟，以达到人员能够及时逃脱时不受烟的伤害，火势过大时，火苗会通过排风口进入排烟管道，此时排烟防火阀上的280易熔杆熔断，排烟防火阀关闭，同时给出信号排烟风机关闭。

02 排烟阀排烟阀的定义排烟阀是安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾时可手动和电动启闭，起排烟作用的阀门。

一般由阀体、叶片、执行机构等部件组成。

带有装饰口或进行过装饰处理的阀门称为排烟口。

排烟阀可与火灾探测器联锁，特别是火灾烟感探测器的联锁，通过探知火灾初期发生的烟气来开启阀门，进行排烟，变成由电动机或电磁机构驱动的自动阀门。

排烟阀的工作方式排烟阀一般用于排烟系统的风管上，平时常闭，发生火灾时烟感探头发出火警信号，消防控制中心通过DC24V电压将阀门打开排烟，也可手动使阀门打开，手动复位。

阀门开启后可发出电讯号至消防控制中心。

根据要求，还可与其它设备联锁。

排烟阀与普通百叶风口或板式风口组合，可构成排烟风口。

03 排烟防火阀排烟防火阀的定义排烟防火阀安装在机械排烟系统管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。

防火排烟阀详解和作用排烟防火阀排烟防火阀的详细介绍：排烟防火阀的消防部件一般安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280度时关闭，并在一定时间内满足漏烟量和耐火完整性要求，起隔烟阻火作用。

主要材质：碳素钢，镀锌板，不锈钢。

一般用于：（1）阀门平时处于常闭状态，火灾时手动或自动开启，当气流温度达到280℃时，温感器动作，阀门关闭；（2）可通过DC24V电源使阀门关闭；（电动型排烟防火阀）（3）手动关闭或手动复位；（4）关闭后DC24V电动复位；（全自动型排烟防火阀，适用于不便人手操作的地方）（4）输出阀门关闭信号，可与其它防火设备联锁。

其特点是：1、漏风量低，气密性能好.2、电动开启消耗电流小.3、防腐性能强，使用寿命长。

（材质为不锈钢型）4、执行机构驱动灵活。

反馈、联锁信号准确。

5、输入DC24V电信号，电流≤0.5A、电磁铁动作、阀门迅速关闭；（电动型排烟防火阀）。

6、手动关闭，手动复位。

7、可输出阀门开启信号及联锁控制信号。

排烟防火阀类型分为：1.常开型排烟防火阀2.常闭型排烟防火阀3.远程控制型排烟防火阀4.自动复位型排烟防火阀防火阀防火阀的详细介绍：防火调节阀是安装在空调和通风管道中的风量调节阀，叶片闭合角度由电机控制，广泛应用于民用建筑，工业厂房通风空气调节，空气净化等工程上，还适合于不便进行人工操作的场合。

防火调节阀是在手动对开多叶调节阀的基础上，将手柄操纵改为ZAJ-2型电动执行器操作，执行电机通过连杆机构操作叶片的闭合角度来控制风量。

ZAJ--2型角度行程电动执行器通过一组齿轮减速使由可逆电机传出的高转速，低转矩转变成低转速，高转矩，防火调节阀同时利用露在执机构外的输出轴开关联接秒年现电机，机械联动。

当按下按手开关，角度则可任意位置调节，从而使调节阀按需要的角度来工作。

按实际需要，调节阀工作前开关联接座位置必须和观察孔位置对应。

共板法兰防火阀共板法兰防火阀的详细介绍：防火调节阀是安装在空调和通风管道中的风量调节阀，叶片闭合角度由电机控制，广泛应用于民用建筑，工业厂房通风空气调节，空气净化等工程上，还适合于不便进行人工操作的场合。

防火阀和排烟防火阀及排烟阀的辨析摘要：《建筑防烟排烟系统技术标准》中防火阀、排烟阀、排烟防火阀3 个消防产品，结合《建筑通风和排烟系统用防火阀门》国家标准以及《建筑设计防火规范》《火灾自动报警系统设计规范》等技术标准规范，对防火阀、排烟阀、排烟防火阀安装部位、功能作用、联动关系作了分析探讨，分别介绍了防火阀、排烟阀、排烟防火阀3个消防产品在建筑防烟排烟系统中的用途、区别和联系，对规范内容提出了修改、完善建议。

正文：在日常工作中，消防工作者经常接触到“防火阀”“排烟阀”“排烟防火阀”等几个概念，很容易混淆。

《建筑防烟排烟系统技术标准》GB51251-2017（以下简称《烟规》）已经颁布实施，在贯彻落实《烟规》的过程中，有必要把这几个重要的概念辨析清楚，以更好地理解和执行《烟规》，把建筑防烟排烟系统设计、施工、检测和维护保养工作做好。

防火阀、排烟阀、排烟防火阀都是客观存在的物体，并不抽象，要搞清楚它们之间的区别和联系，首先就要明确它们各自安装在什么地方，起什么作用。

按照《烟规》第2.1.14条术语的定义，排烟防火阀是安装在机械排烟系统的管道上的阀门；而排烟阀是安装在机械排烟系统各支管端部（烟气吸入口）处的阀门。

那么可以明确的是，排烟阀、排烟防火阀虽然安装位置不同，但是都是机械排烟系统的组件。

既然属于机械排烟系统，那么就不难分析它们的用途。

只有“防火阀”难以界定属于哪种系统，下面逐一辨析。

一、防火阀《烟规》第6.2.2 条第2 款要求“防火阀……等的驱动装置，动作应可靠，在最大工作压力下工作正常”。

第6.4.1条条文说明中指出“防火阀的安装方向、位置会影响动作功能的正常发挥，因此要正确”。

第7.2.1~7.2.4 条条文说明提到“……对防火阀、排烟防火阀……的执行机构进行手动开启及复位的试验”。

在《烟规》中，正文提到“防火阀”只有1处，与此形成鲜明对比的是“排烟防火阀”，不仅在术语中有专门介绍，涉及条款也很多。
