电工电子技术项目化教程 项目4 常用低压电气元器件

常用低压电气元件介绍资料低压电气元件是电气系统中常用的一类元件，包括开关、保险丝、继电器、断路器等。

它们在各种电气设备中发挥重要的作用，保障电气系统的正常运行和安全性。

以下是对常用低压电气元件的介绍资料。

一、开关开关是控制电路的通断的元件，其主要作用是实现对电路的分断和连接。

根据不同的应用场合和功能要求，开关可分为手动开关、自动开关和远程开关。

手动开关常见的有按钮开关、旋钮开关、电刀开关等，用于手动控制电路的开关动作；自动开关主要包括传感器开关和光电开关，用于检测电气信号或光信号来自动控制电路的开关动作；远程开关主要是基于无线通信技术实现的无线遥控开关，可以在远程控制电路的通断。

二、保险丝保险丝是一种安全保护元件，主要用于防止电路中过电流导致线路或设备损坏。

其工作原理是当电路中的电流超过保险丝额定电流时，保险丝内部熔断丝瞬间熔断，切断电流，起到保护作用。

根据不同的额定电流和工作电压，保险丝可分为各种规格和型号。

常见的保险丝有玻璃管保险丝、陶瓷保险丝、塑料保险丝等。

三、继电器继电器是一种电控设备，主要用于在较弱的电信号控制下，实现较大电流或高压的电路切断和接通动作。

继电器具有电气隔离和放大电路的功能，广泛应用于各种自动控制系统、电气设备、机械设备等。

继电器一般由电磁铁和多个触点组成，根据触点类型和工作电压，可分为常开继电器、常闭继电器、交流继电器、直流继电器等多种类型。

四、断路器断路器是一种用于保护电气系统的开关装置，主要用于过载保护和短路保护。

它具有自动切断电路的功能，可以在电路中出现过载或短路故障时快速切断电流，保护线路或设备不受损坏。

断路器根据不同的断路器额定电流和额定间隔，可分为空气断路器、塑壳断路器、真空断路器、油浸断路器等不同类型。

五、插座插座是用于连接电器设备和供电系统的接口，通常由插头和插座两部分组成。

插座可根据不同的供电电压和电流需求，分为大型插座和小型插座。

大型插座通常用于家庭和办公场所，用于连接电视、电脑、空调等较大功率的电器设备。

常用低压电气元件介绍1. 传感器1.1 温度传感器温度传感器是一种能够将物体的温度转化为可测量的电信号的设备。

常见的温度传感器包括热敏电阻、热电偶和半导体温度传感器等。

热敏电阻的电阻值随温度的变化而变化，热电偶利用两个不同材料的接触产生的电压差来测量温度，而半导体温度传感器那么利用半导体材料的电阻特性随温度变化而变化来测量温度。

1.2 光电传感器光电传感器是一种利用光敏元件来感应光信号的设备。

常见的光电传感器包括光敏二极管、光敏电阻和光电开关等。

光敏二极管是一种能够将光信号转化为电流的器件，光敏电阻那么是利用光照强度来改变电阻值，而光电开关那么是通过光敏元件感应光信号来控制开关动作。

2. 开关2.1 继电器继电器是一种能够通过电磁力作用来控制电路开关的电气元件。

继电器由电磁线圈和一组触点组成，当电磁线圈通电时，会产生电磁力引起触点动作。

继电器常用于电路的控制和保护，可以实现接通、断开和切换电路等功能。

2.2 开关按钮开关按钮是一种常用的电气元件，用于手动控制电路的开关。

开关按钮通常由按钮和电气接触装置组成，当按钮按下时，接触装置闭合或断开电路。

开关按钮广泛应用于各种电气设备和控制系统中，用于控制电源、启动和停止设备等。

3.1 保险丝保险丝是一种常见的过载保护装置，用于在电路过载时自动切断电流，以保护电气设备和电路不受损坏。

保险丝一般由导电丝和保护管组成，当电流超过保险丝额定电流时，导电丝会熔断从而切断电路。

3.2 断路器断路器是一种能够在电路过载和短路时自动切断电流的保护装置。

断路器通常由触发装置和熔断器组成，触发装置可以根据电流大小和时间特性来进行灵敏的判断和动作，而熔断器那么在电流过载时熔断，切断电路。

断路器可以重复使用，并且可以手动复位。

4.1 开关电源开关电源是一种能够将交流电转换为直流电供应电气设备的装置。

开关电源通过开关元件控制输入交流电的导通和截止，使得输出电压稳定在所需要的值。

开关电源具有高效率、体积小、重量轻等优点，广泛应用于电子设备和工业自动化领域。

项目二：低压电气器件介绍一、主要内容与目的:本次课程主要介绍电气控制线路中常用的低压电气器件。

内容包括器件的分类、图形符号、工作原理、使用方法等，为从事电气行业打下基础。

二、知识要点:低压电气器件的结构组成、工作原理、使用方法、图形符号，在电路中常见的位置，以及在电路中的作用。

三、元件介绍电气设备在驱动的过程中需要一套完整的控制装置，即各类低压电器元件，从而实现运行的工作要求。

低压电器是指工作在交流电压1200V一下，直流电压1500以下起到通断、保护、控制的元器件。

对电能生产、传输、分配以及使用过程中的控制、调节、保护等作用。

3.1、低压断路器低压断路器也称自动空气开关，主要用做交、直流低压电网中。

它既可实现手动通断电路也可实现电动分合电路。

在电路中可实现过载保护、短路保护、欠压保护等。

低压断路器是一种重要的控制和保护电器。

通常情况断路器都装有灭弧装置以保证合闸、分闸时的安全。

断路器的工作原理：低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作。

主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电。

断路器的文字符号：QF/QS断路器的图形符号：3.2、交流接触器交流接触器是一种用途广泛的开关类控制元件，在电路中起到了对主电路和电动机的接通和切断的自动切换器件。

由于使用场合的不同和控制对象的不同，接触器的工作条件和工作繁忙程度也不同。

交流接触器的主要结构：电磁机构、触点系统、灭弧结构、复位弹簧机构、支架、底座等。

常用低压电气元件授课内容教案一、教学目标1. 让学生了解和掌握低压电气元件的基本概念、种类和作用。

2. 使学生能够识别和运用常用的低压电气元件，并理解其在电路中的工作原理。

3. 培养学生的实际操作能力，提高他们在电气领域的综合素质。

二、教学内容1. 低压电气元件的基本概念及分类1.1 低压电气元件的定义1.2 低压电气元件的分类2. 常用低压电气元件介绍2.1 开关元件2.1.1 刀开关2.1.2 按钮开关2.1.3 行程开关2.2 保护元件2.2.1 熔断器2.2.2 热继电器2.2.3 漏电保护器2.3 控制元件2.3.1 接触器2.3.2 磁力启动器2.3.3 继电器3. 低压电气元件的安装与接线3.1 开关元件的安装与接线3.2 保护元件的安装与接线3.3 控制元件的安装与接线4. 低压电气元件的工作原理及应用4.1 开关元件的工作原理及应用4.2 保护元件的工作原理及应用4.3 控制元件的工作原理及应用5. 低压电气元件的维护与故障处理5.1 低压电气元件的维护5.2 低压电气元件的故障处理三、教学方法1. 采用讲授法，讲解低压电气元件的基本概念、种类和作用。

2. 采用演示法，展示常用低压电气元件的实物和接线图。

3. 采用实践操作法，让学生亲自动手操作，熟悉低压电气元件的安装与接线。

4. 采用案例分析法，分析低压电气元件在实际电路中的应用和故障处理。

四、教学准备1. 准备低压电气元件的实物、图片和教学视频。

2. 准备低压电气元件的原理图和接线图。

3. 准备实验设备和工具。

五、教学评价1. 课堂问答：检查学生对低压电气元件的基本概念和种类的掌握情况。

2. 动手操作：评价学生在实际操作中安装和接线的能力。

3. 课后作业：布置相关题目，检查学生对课堂内容的消化吸收情况。

4. 综合测试：通过笔试或实践考核，评估学生在低压电气元件领域的综合素质。

六、教学实践与操作6. 操作练习：低压开关元件的使用6.1 学生分组进行刀开关、按钮开关和行程开关的操作练习。

常用低压电气元件授课内容教案第一章：概述1.1 课程介绍本课程旨在帮助学生了解和掌握低压电气元件的基本知识、特点、用途及其在电气控制系统中的作用。

通过学习，使学生能够识别常用低压电气元件，理解其工作原理，正确选用和安装低压电气元件，提高电气控制系统的安全、可靠性和经济性。

1.2 教学目标（1）了解低压电气元件的分类及特点；（2）熟悉常用低压电气元件的名称、符号、功能和应用；（3）掌握低压电气元件的选用和安装方法；（4）提高学生在电气控制系统设计、安装和维护方面的实际操作能力。

第二章：低压开关元件2.1 低压开关元件概述介绍低压开关元件的定义、分类、特点和应用。

2.2 常用低压开关元件（1）刀开关：介绍刀开关的构造、原理、特点和选用方法；（2）低压断路器：介绍低压断路器的构造、原理、特点和选用方法；（3）接触器：介绍接触器的构造、原理、特点和选用方法；（4）磁力启动器：介绍磁力启动器的构造、原理、特点和选用方法。

第三章：低压保护元件3.1 低压保护元件概述介绍低压保护元件的定义、分类、特点和应用。

3.2 常用低压保护元件（1）熔断器：介绍熔断器的构造、原理、特点和选用方法；（2）热继电器：介绍热继电器的构造、原理、特点和选用方法；（3）电磁继电器：介绍电磁继电器的构造、原理、特点和选用方法；（4）电压继电器：介绍电压继电器的构造、原理、特点和选用方法。

第四章：低压控制元件4.1 低压控制元件概述介绍低压控制元件的定义、分类、特点和应用。

4.2 常用低压控制元件（1）控制器：介绍控制器的构造、原理、特点和选用方法；（2）变频器：介绍变频器的构造、原理、特点和选用方法；（3）可编程控制器（PLC）：介绍PLC的构造、原理、特点和选用方法；（4）智能控制元件：介绍智能控制元件的构造、原理、特点和选用方法。

第五章：低压电气元件的安装与维护5.1 低压电气元件的安装介绍低压电气元件的安装要求、步骤和方法。

5.2 低压电气元件的维护介绍低压电气元件的维护内容、方法和要求。

深度讲解常见低压电气元件
1�、断路器
低压断路器俗称自动开关或空气开关，用于低压配电电路中不频繁的通断控制。

在电路发生短路、过载或欠电压等故障时能自动分断故障电路，是一种控制兼保护电器。

断路器的种类繁多，按其用途和结构特点可分为DW型框架式断路器、DZ型塑料外壳式断路器、DS型直流快速断路器和DWX型、DWZ型限流式断路器等。

框架式断路器主要用作配电线路的保护开关，而塑料外壳式断路器除可用作配电线路的保护开关外，还可用作电动机、照明电路及电热电路的控制开关。

下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。

>>>>断路器的结构和工作
断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

图1-8是断路器工作原理示意图及图形符号。

断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。

当电路发生上述故障时，通过各自的脱扣器
衔铁
铁心线图
司瓦
南轮电动机轴
杠杆VB
二
`
}
{a)电磁制动导示恙图(b)电磁制动器图形符号图1-28电试制动器的示意图及图形符号。

常用低压电气元件授课内容教案第一章：概述1.1 课程介绍本章节将介绍低压电气元件的基本概念、分类和应用范围。

1.2 教学目标了解低压电气元件的基本概念。

熟悉低压电气元件的分类。

掌握低压电气元件的应用范围。

1.3 教学内容1.3.1 低压电气元件的定义解释低压电气元件的定义。

1.3.2 低压电气元件的分类按功能分类：开关、保护器、接触器、继电器等。

按电压等级分类：低压电器、中压电器、高压电器。

1.3.3 低压电气元件的应用范围工业自动化控制。

建筑智能化系统。

电力系统保护与控制。

第二章：开关元件2.1 教学目标了解开关元件的功能和特点。

掌握开关元件的选型和应用。

2.2 教学内容2.2.1 开关元件的功能和特点介绍开关元件的作用和主要功能。

讲解开关元件的优点和局限性。

2.2.2 开关元件的选型依据负载电流、电压等参数进行选型。

考虑开关元件的寿命、可靠性和安全性。

2.2.3 开关元件的应用控制电路中的开关控制。

电源开关和保护开关的应用。

第三章：保护器元件3.1 教学目标了解保护器元件的功能和种类。

掌握保护器元件的工作原理和应用。

3.2 教学内容3.2.1 保护器元件的功能和种类介绍保护器元件的作用和常见种类。

解释不同种类保护器元件的特点和应用场景。

3.2.2 保护器元件的工作原理讲解过电流保护器、过载保护器、短路保护器等的工作原理。

3.2.3 保护器元件的应用电力系统中的保护作用。

电路中的过载和短路保护。

第四章：接触器元件4.1 教学目标了解接触器元件的功能和结构。

掌握接触器元件的选型和应用。

4.2 教学内容4.2.1 接触器元件的功能和结构介绍接触器元件的作用和主要结构。

讲解接触器元件的工作原理和操作方式。

4.2.2 接触器元件的选型依据负载电流、电压等参数进行选型。

考虑接触器元件的寿命、可靠性和接触性能。

4.2.3 接触器元件的应用控制电路中的接触控制。

电动机启动和停止的控制。

第五章：继电器元件5.1 教学目标了解继电器元件的功能和种类。

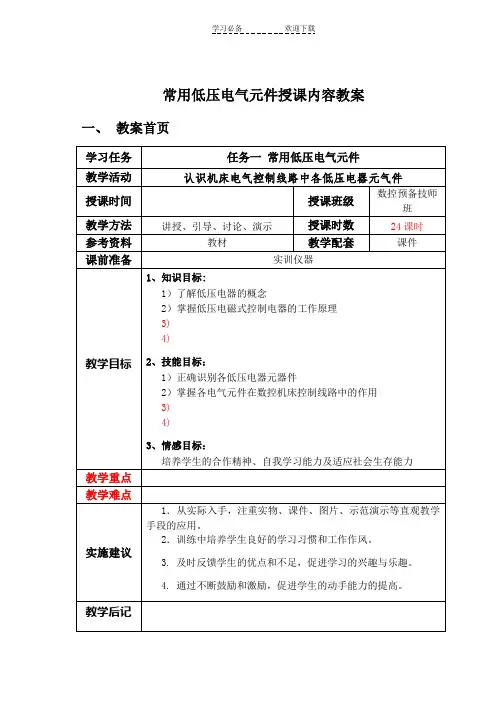

常用低压电气元件授课内容教案一、教案首页学习任务任务一常用低压电气元件教学活动认识机床电气控制线路中各低压电器元气件授课时间授课班级数控预备技师班教学方法讲授、引导、讨论、演示授课时数24课时参考资料教材教学配套课件课前准备实训仪器教学目标1、知识目标:1）了解低压电器的概念2）掌握低压电磁式控制电器的工作原理3)4)2、技能目标：1）正确识别各低压电器元器件2）掌握各电气元件在数控机床控制线路中的作用3)4)3、情感目标：培养学生的合作精神、自我学习能力及适应社会生存能力教学重点教学难点实施建议1．从实际入手，注重实物、课件、图片、示范演示等直观教学手段的应用。

2．训练中培养学生良好的学习习惯和工作作风。

3. 及时反馈学生的优点和不足，促进学习的兴趣与乐趣。

4. 通过不断鼓励和激励，促进学生的动手能力的提高。

教学后记（总结）二、教学实施过程实施环节教学内容导学方法组织教学1、组织学生到听课位置；2、检查学生工作衣帽鞋；3、检查学生出勤情况；4、在教学日志填写学生考勤表。

互动交流导入在活动中学生学习常用低压电器元气件，并能对各元气件进行正确的识别讲授活动内容概述低压电器的定义：是指工作在交流50Hz,额定电压1200v及以下，直流额定电压1500v及以下的低压供电网络中，能够根据操作信号或外界现场信号的要求，自动或手动接通和断开电路,实现对电路或非电对象的切换、控制、保护、检测、变换和调节用的电气元件或设备。

一.电磁机构电磁机构由吸引线圈、铁心和衔铁组成。

如下图所示。

教师：利用多媒体课件进行直观性教学低压电器学生：观看、小组讨论铁心衔铁线圈吸引线圈的作用：将电能转换成磁能，即产生磁通，衔铁在电磁吸力作用下产生机械位移使铁心吸合。

二. 触头系统触头是电器的执行机构，在衔铁的带动下起接通和分断电路的作用。

1. 触头的结构形式触头主要有两种结构形式：桥式触头和指形触头。

其结构形式为：2. 触头的接触方式触头的接触方式一般有3种：点接触、线接触、面接触。

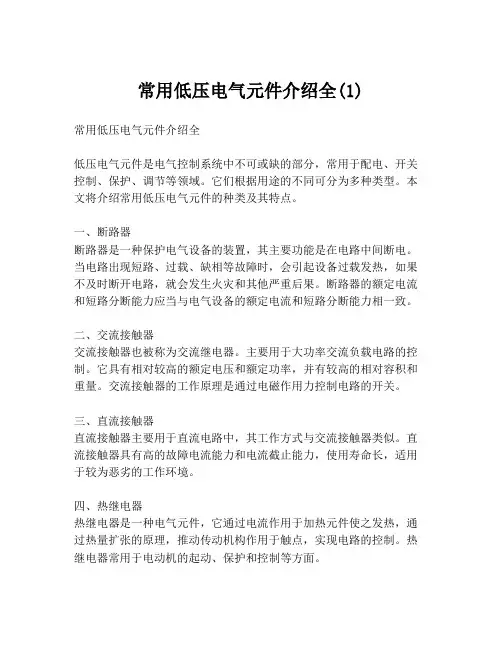

常用低压电气元件介绍全(1)常用低压电气元件介绍全低压电气元件是电气控制系统中不可或缺的部分，常用于配电、开关控制、保护、调节等领域。

它们根据用途的不同可分为多种类型。

本文将介绍常用低压电气元件的种类及其特点。

一、断路器断路器是一种保护电气设备的装置，其主要功能是在电路中间断电。

当电路出现短路、过载、缺相等故障时，会引起设备过载发热，如果不及时断开电路，就会发生火灾和其他严重后果。

断路器的额定电流和短路分断能力应当与电气设备的额定电流和短路分断能力相一致。

二、交流接触器交流接触器也被称为交流继电器。

主要用于大功率交流负载电路的控制。

它具有相对较高的额定电压和额定功率，并有较高的相对容积和重量。

交流接触器的工作原理是通过电磁作用力控制电路的开关。

三、直流接触器直流接触器主要用于直流电路中，其工作方式与交流接触器类似。

直流接触器具有高的故障电流能力和电流截止能力，使用寿命长，适用于较为恶劣的工作环境。

四、热继电器热继电器是一种电气元件，它通过电流作用于加热元件使之发热，通过热量扩张的原理，推动传动机构作用于触点，实现电路的控制。

热继电器常用于电动机的起动、保护和控制等方面。

五、塑壳断路器塑壳断路器的外壳采用塑料制造，可随着电气设备的小型化和智能化，逐渐在家用电器等领域得到广泛应用。

塑壳断路器的性能与金属断路器相似，但其体积较小、价格较为便宜，且不会产生电磁干扰、有噪音等问题，是家庭和住宅领域的理想选择。

六、空气开关空气开关主要用于直流电路中，其最大优点是在断开电路后的弧光能够被完全熄灭，无需担心火灾等问题。

同时，空气开关具有良好的负载切断性能，在极端恶劣的环境下使用安全可靠。

总之，低压电气元件在现代电气控制系统中扮演着至关重要的角色。

通过本文，读者可以了解到不同类型电气元件的基本特点，有助于进行更加精确的选型和使用。

常用低压电气元件授课内容教案第一章：概述1.1 课题引入介绍低压电气元件在电力系统和自动化控制系统中的重要性。

解释低压电气元件的定义和分类。

1.2 教学内容解释低压电气元件的基本概念和特点。

介绍低压电气元件的常见类型和应用。

1.3 教学目标使学生了解低压电气元件的基本概念和特点。

使学生熟悉低压电气元件的常见类型和应用。

第二章：开关元件2.1 课题引入介绍开关元件在低压电气系统中的作用和重要性。

解释开关元件的定义和分类。

2.2 教学内容解释开关元件的基本原理和结构。

介绍常用开关元件的类型和特点。

2.3 教学目标使学生了解开关元件的作用和重要性。

使学生熟悉开关元件的基本原理和结构。

使学生掌握常用开关元件的类型和特点。

3.1 课题引入介绍保护元件在低压电气系统中的作用和重要性。

解释保护元件的定义和分类。

3.2 教学内容解释保护元件的基本原理和结构。

介绍常用保护元件的类型和特点。

3.3 教学目标使学生了解保护元件的作用和重要性。

使学生熟悉保护元件的基本原理和结构。

使学生掌握常用保护元件的类型和特点。

第四章：控制元件4.1 课题引入介绍控制元件在低压电气系统中的作用和重要性。

解释控制元件的定义和分类。

4.2 教学内容解释控制元件的基本原理和结构。

介绍常用控制元件的类型和特点。

4.3 教学目标使学生了解控制元件的作用和重要性。

使学生熟悉控制元件的基本原理和结构。

使学生掌握常用控制元件的类型和特点。

5.1 课题引入介绍传感器元件在低压电气系统中的作用和重要性。

解释传感器元件的定义和分类。

5.2 教学内容解释传感器元件的基本原理和结构。

介绍常用传感器元件的类型和特点。

5.3 教学目标使学生了解传感器元件的作用和重要性。

使学生熟悉传感器元件的基本原理和结构。

使学生掌握常用传感器元件的类型和特点。

第六章：接触器元件6.1 课题引入介绍接触器元件在低压电气系统中的作用和重要性。

解释接触器元件的定义和分类。

6.2 教学内容解释接触器元件的基本原理和结构。
