25个常见CAD问题解决方案作为日常工作中使用频率最高的软件之一,CAD出现的下面这些问题你一定遇到过。
有了这篇,再也不用在网上到处求答案啦,25个CAD应用常见问题解决方案,还不赶紧学起来。
1、填充无效时之解决办法有的时候填充时会填充不出来除了系统变量需要考虑外,还需要去OP选项里检查一下。
OP----显示------应用实体填充。
2、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办,这时不需重装,也不需要一个一个的改,操作:OP选项-----配置-----重置即可恢复,但恢复后,有些选项还需要一些调整,例如十字光标的大小等。
3、图形窗口中显示滚动条也许有人还用无滚轮的鼠标,那么这时滚动条也许还有点作用(如果平移不太会用),op----显示----图形窗口中显示滚动条即可。
4、保存的格式OP----打开和保存----另存为2000格式,为什么要存2000格式呢?因为CAD版本只向下兼容;这样用2002 2004 2006 2007都可以打开了。
5、如果在标题栏显示路径不全怎么办?op选项----打开和保存-----在标题栏中显示完整路径(勾选)即可。
6、为什么绘制的剖面线或尺寸标注线不是连续线型?AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。
如果当前的线型不是连续线型,那么绘制的剖面线和尺寸标注就不会是连续线。
7、如何减少文件大小?在图形完稿后,执行清理(PURGE)命令,清理掉多余的数据,如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等,可以有效减少文件大小。
一般彻底清理需要PURGE二到三次。
8、如何将自动保存的图形复原?AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中,找到该文件将其改名为图形文件即可在AutoCAD中打开。
一般该文件存放在WINDOWS的临时目录,如C:\WINDOWS\TEMP。
9、为什么输入的文字高度无法改变?使用的字型的高度值不为0时,用DTEXT命令书写文本时都不提示输入高度,这样写出来的文本高度是不变的,包括使用该字型进行的尺寸标注。
CAD设计中的常见问题及解决方案CAD(Computer-Aided Design,计算机辅助设计)是现代设计领域中不可或缺的工具。
然而,在使用CAD软件进行设计时,往往会遇到一些常见问题。
本文将介绍几个常见问题,并提供相应的解决方案,以帮助读者顺利解决困扰。
1. 问题:CAD软件反应缓慢解决方案:CAD软件反应缓慢可能是因为计算机性能不足导致的。
可以采取以下措施来提高性能:关闭其他不必要的程序以释放内存和计算资源,清理硬盘空间,同时也可以考虑升级计算机硬件。
2. 问题:CAD文件过大解决方案:CAD文件过大可能会导致性能下降和文件处理速度变慢。
可以尝试以下方法来减小文件大小:删除不必要的图层和图元,压缩图像或将其转换为更小的格式,合并重复的元素,减少视图的精细度。
3. 问题:CAD图形缺失或错位解决方案:图形缺失或错位可能是由于图层显示设置问题引起的。
首先,确保所需图层已在显示范围内启用。
其次,检查是否有覆盖或重叠的图层,可能需要调整图层顺序或使用剖面视图来解决。
4. 问题:CAD图形细节丢失解决方案:CAD图形细节丢失可能是由于显示设置或视图设置问题引起的。
可以尝试以下方法来解决:调整线型、线宽和颜色设置,增加图形的细节级别,使用放大镜工具来查看细节。
5. 问题:CAD文件无法打开或损坏解决方案:当CAD文件无法打开或损坏时,可以尝试以下方法进行修复:使用软件自带的文件修复工具,尝试使用备份文件替换损坏的文件,或者使用第三方CAD文件恢复软件进行修复。
6. 问题:CAD文件版本不兼容解决方案:当CAD文件的版本不兼容时,可以尝试以下方法来解决:将文件另存为较低版本的CAD格式,或者使用文件转换工具将文件转换为兼容版本的格式。
7. 问题:CAD绘图错误解决方案:CAD绘图错误可能是由于操作失误或设置错误引起的。
在绘图过程中应遵循准确的测量和绘图原则,并仔细检查图形的各项参数和设置,确保符合设计要求。
CAD中常见错误及解决办法CAD(计算机辅助设计)是现代设计领域中广泛使用的一种软件工具,它提供了丰富的设计功能和便捷的操作界面。
然而,在使用CAD软件过程中,我们也会遇到一些常见的错误和问题。
本文将介绍几种常见的CAD错误,并提供相应的解决办法。
1. 无法打开CAD文件有时候,我们打开CAD软件时,可能会遇到无法打开文件的情况。
这可能是由于文件损坏或软件版本不兼容所致。
解决办法是尝试使用其他版本的CAD软件打开文件,或者使用CAD软件自带的文件修复工具尝试修复文件。
2. CAD绘图不准确在使用CAD进行绘图时,可能会出现绘图不准确的问题,例如线条不平滑、曲线不流畅等。
这可能是由于CAD软件设置问题或计算机性能不足所致。
可以尝试调整CAD软件的绘图设置,提高绘图精度和平滑度。
同时,确保计算机运行良好,如果计算机性能不足,可以升级硬件或优化软件。
3. 图层设置错误在CAD设计中,图层是非常重要的组成部分,可以按照图纸的不同部分进行分类和管理。
然而,有时候我们可能会设置错误的图层导致图纸混乱或无法显示。
解决办法是仔细检查和调整图层设置,确保每个图层正确设置,并按照需要进行显示或隐藏。
4. CAD软件崩溃或卡顿在使用CAD软件时,有时候可能会遇到软件崩溃或卡顿的情况。
这可能是由于计算机性能不足或软件版本过旧所致。
解决办法是优化计算机性能,关闭其他占用系统资源的程序,更新CAD软件到最新版本。
5. 轮廓绘制错误在CAD软件中,轮廓绘制是非常常见的操作,用于绘制建筑物或机械零件的外形。
然而,有时候我们可能会遇到轮廓绘制错误的情况,例如线条连接不上、曲线断裂等。
解决办法是仔细检查绘图过程中的参数设置,确保绘制正确的轮廓,并使用CAD软件提供的编辑工具进行修复。
总结:CAD软件在现代设计领域中发挥着重要的作用,但在使用过程中可能会出现一些常见的错误和问题。
本文介绍了几种常见的CAD错误,并提供了相应的解决办法。
CAD中的常见错误及解决方法CAD(计算机辅助设计)是一种广泛应用于工程和建筑行业的设计软件,它能够提供精确绘图和设计的功能。
然而,在使用CAD软件的过程中,常常会遇到一些错误和问题。
本文将介绍CAD中的常见错误及解决方法。
1. 缺少或错误的图层设置图层在CAD中扮演着关键的角色,它们用于组织和管理绘图的内容。
若没有正确设置图层,会导致绘图混乱或丢失。
解决方法:- 确保每个绘图元素都能正确地归入相应的图层。
可通过绘图时设定图层属性或后期编辑进行调整。
- 不建议在工作过程中过多操作现有图层,更好的方式是创建新的图层,并将相应的元素移动到新图层上。
2. 丢失或损坏的文件CAD文件是设计工作的核心,如果文件丢失或损坏,将导致工作中断和数据丢失。
解决方法:- 建立定期备份习惯,确保文件的复原和安全性。
- 如果遭遇损坏文件,可以尝试使用CAD软件中的修复工具进行恢复。
- 若修复工具无效,则可以尝试使用独立的数据恢复软件或寻求专业的数据恢复服务。
3. 不正确的单位设置单位设置是CAD中非常重要的部分,因为它直接影响图纸的准确性和测量结果的正确性。
解决方法:- 在开始绘制之前,务必检查单位设置,确保选择的单位与项目要求一致。
- 如果在绘制过程中发现单位设置不正确,可以通过CAD软件的工具栏或命令行进行更改。
4. CAD程序崩溃或运行缓慢由于CAD软件的复杂性,使用过程中程序崩溃或运行缓慢是比较常见的问题。
解决方法:- 确保计算机符合CAD软件的最低系统要求,包括操作系统、处理器和内存等。
- 关闭其他运行的程序和应用,以释放系统资源。
- 定期更新CAD软件的版本和补丁,以利用最新的优化和修复功能。
- 当程序出现问题时,尝试重新启动CAD软件或计算机。
5. 缺少或不准确的尺寸标注尺寸标注是CAD中的重要功能,能够提供设计图纸的详细度和准确性。
解决方法:- 在设计过程中,确保对每个关键元素及其相关尺寸进行标注。
- 使用CAD软件中的尺寸标注工具,根据项目需求进行设置和调整。
CAD绘图中常见错误及解决方案CAD软件是一种广泛应用于设计和制图领域的工具。
但是,在实际使用中,由于使用者的技术水平和经验不同,常常会出现各种错误。
这些错误可能导致绘图结果不准确或者无法满足设计要求。
下面,我们将介绍CAD绘图中常见的错误以及相应的解决方案。
1. 线段连接错误线段连接错误是CAD绘图中最常见的问题之一。
当绘制两个相连的线段时,有时候它们之间会出现间隙或者重叠。
这可能导致线段之间存在断开或者重复的现象。
解决这个问题的方法是使用CAD软件中的“修剪”命令。
选择待修剪的线段,然后选择要保留的部分。
CAD软件将会自动修剪出正确连接的线段。
2. 图层设置错误图层设置错误是另一个常见的CAD绘图问题。
图层用于控制绘图中各个元素的显示和属性。
如果选择了错误的图层或者图层的属性设置错误,可能会导致绘图结果混乱或者不符合设计要求。
解决这个问题的方法是仔细检查图层设置。
确保选择和使用的图层符合设计要求,并根据需要进行相应的属性设置,如颜色、线型和线宽等。
3. 误用CAD命令CAD软件拥有大量的命令和功能,但是在使用过程中,有时候会误用某些命令,导致绘图结果不符合预期。
解决这个问题的方法是熟悉各个CAD命令的功能和使用方法。
在使用新的命令之前,最好先查看相关的文档或教程,了解其正确的使用方法。
另外,多加练习和实践也能够提高技术水平,避免误用命令。
4. 尺寸设置错误在绘图过程中,尺寸的设置非常重要。
如果设置错误,可能会导致绘图的比例失调或者尺寸偏差较大。
解决这个问题的方法是仔细检查尺寸的设置。
确保使用正确的比例和单位进行绘图,并根据设计要求设置相应的尺寸。
在绘制完毕后,可以使用CAD软件中的测量工具进行尺寸验证,以确保绘图结果准确无误。
5. 坐标输入错误CAD绘图的一个重要环节是输入坐标。
如果输入错误坐标,可能会导致绘图的位置偏移或者元素错位。
解决这个问题的方法是仔细检查坐标的输入。
确保准确地输入坐标数值,并注意坐标的正负以及单位的转换。

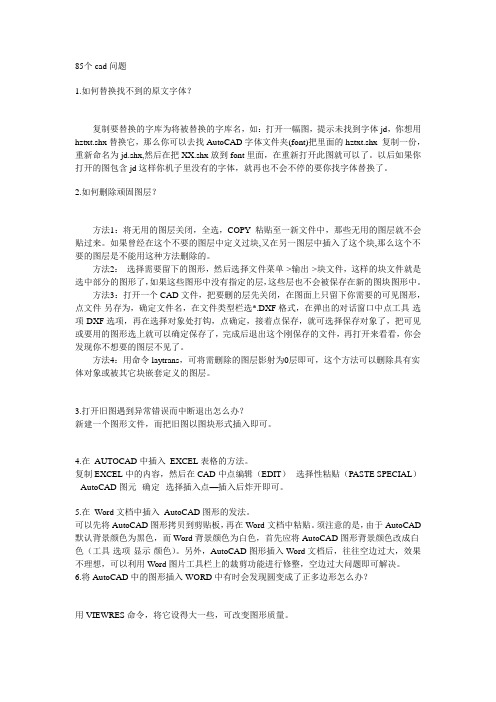

85个cad问题1.如何替换找不到的原文字体?复制要替换的字库为将被替换的字库名,如:打开一幅图,提示未找到字体jd,你想用hztxt.shx替换它,那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份,重新命名为jd.shx,然后在把XX.shx放到font里面,在重新打开此图就可以了。
以后如果你打开的图包含jd这样你机子里没有的字体,就再也不会不停的要你找字体替换了。
2.如何删除顽固图层?方法1:将无用的图层关闭,全选,COPY 粘贴至一新文件中,那些无用的图层就不会贴过来。
如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2:选择需要留下的图形,然后选择文件菜单->输出->块文件,这样的块文件就是选中部分的图形了,如果这些图形中没有指定的层,这些层也不会被保存在新的图块图形中。
方法3:打开一个CAD文件,把要删的层先关闭,在图面上只留下你需要的可见图形,点文件-另存为,确定文件名,在文件类型栏选*.DXF格式,在弹出的对话窗口中点工具-选项-DXF选项,再在选择对象处打钩,点确定,接着点保存,就可选择保存对象了,把可见或要用的图形选上就可以确定保存了,完成后退出这个刚保存的文件,再打开来看看,你会发现你不想要的图层不见了。
方法4:用命令laytrans,可将需删除的图层影射为0层即可,这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
3.打开旧图遇到异常错误而中断退出怎么办?新建一个图形文件,而把旧图以图块形式插入即可。
4.在AUTOCAD中插入EXCEL表格的方法。
复制EXCEL中的内容,然后在CAD中点编辑(EDIT)--选择性粘贴(PASTE SPECIAL)--AutoCAD图元--确定--选择插入点—插入后炸开即可。
5.在Word文档中插入AutoCAD图形的发法。
可以先将AutoCAD图形拷贝到剪贴板,再在Word文档中粘贴。
CAD绘图中的十大常见错误及解决方法CAD是计算机辅助设计的缩写,是一种广泛应用于工程设计、建筑设计以及制造等领域的重要工具。
然而,在使用CAD软件进行图纸绘制的过程中,常常会遇到一些常见错误。
本文将介绍CAD绘图中的十大常见错误及相应的解决方法,帮助读者提高绘图质量和效率。
错误一:无法正确绘制尺寸解决方法:尺寸绘制是CAD绘图的重要部分,应该格外注意。
首先,确保选择正确的尺寸标准,例如英制或公制。
其次,检查绘图模板是否正确设置了尺寸比例。
最后,如果遇到尺寸绘制错误,可以尝试使用CAD软件提供的“修复尺寸”工具来解决。
错误二:图层使用错误解决方法:正确使用图层是CAD绘图的关键。
首先,遵循图层命名规范,以便清晰地区分各个图层。
其次,检查图层的可见性和锁定状态,确保正确的图层可见并且不被锁定。
最后,当需要在不同图层之间切换时,使用CAD软件提供的“图层管理器”工具,而不是手动进行切换。
错误三:图形未对齐或不对称解决方法:绘图的准确性和对称性对于CAD绘图至关重要。
可以使用CAD软件提供的对齐工具,比如“对象对齐”功能,帮助将图形对齐到正确的位置。
此外,使用CAD软件的“镜像”或“复制”功能来保证图形的对称性。
错误四:图形重叠或重复解决方法:当图形发生重叠或重复时,可能会导致绘图结果错误。
可以使用CAD软件提供的“合并”或“修剪”功能,将重叠的图形合并在一起或去除重复的部分。
此外,注意在绘图过程中避免不必要的重复绘制。
错误五:绘图比例不正确解决方法:绘图比例是CAD绘图的基础,必须正确设置。
要确保按照实际需求选择合适的比例,例如1:1或1:50。
如果遇到比例不正确的情况,可以使用CAD软件提供的比例调整工具进行修正。
错误六:缺乏图形标注解决方法:图形标注是CAD绘图的重要部分,可以提供更多的绘图信息。
要注意在绘图过程中添加适当的标注,例如尺寸标注、注释等。
CAD软件通常提供多种标注工具,可以根据需要选择合适的工具进行标注。
CAD绘图的常见问题与解决方法CAD(Computer-Aided Design)是一种广泛使用的设计软件,它可以帮助工程师、设计师等专业人士进行精确、高效的绘图和设计工作。
然而,在使用CAD软件进行绘图时,常常会遇到一些问题。
本文将介绍一些常见的CAD绘图问题,并提供解决方法。
希望能帮助读者更好地应对这些问题。
1. 图层错误在CAD绘图中,图层是非常重要的组成部分。
有时候,我们可能会遇到图层错误的情况,比如无法选择或编辑所需图层。
解决这个问题的方法是检查图层设置。
可以通过以下步骤进行操作:点击CAD界面上的“图层管理器”按钮,查看图层列表和它们的状态。
如果图层被锁定或处于非活动状态,应解锁或激活图层。
2. 几何错误CAD绘图中经常出现几何错误,比如线段或圆弧无法正确连接。
这可能是由于绘图对象之间存在间隙或不对齐导致的。
要解决这个问题,可以使用CAD软件提供的修复工具。
比如,通过“修复”命令可以自动修正线段之间的间隙。
此外,还可以使用“做圆角”和“做倒角”等命令来修复不对齐的圆弧。
3. 尺寸错误在CAD绘图过程中,尺寸的精确性是至关重要的。
有时候,我们可能会遇到尺寸错误的情况,比如尺寸值不准确或显示不正确。
解决这个问题的方法是检查尺寸设置。
在CAD软件中,可以通过“属性编辑器”来检查和修改对象的尺寸属性。
此外,还可以使用“尺寸样式管理器”来调整尺寸的显示方式和单位。
4. 系统崩溃CAD软件可能在操作过程中突然崩溃或无响应,导致绘图数据丢失。
为了减少系统崩溃的风险,应定期进行软件更新,并确保计算机硬件符合CAD软件的最低要求。
此外,还可以尝试减少同一时间打开的绘图文件数量和操作的复杂度,以减少系统负荷。
5. 文件兼容性问题CAD绘图文件通常需要在不同的软件版本或平台上进行共享和交流。
然而,由于软件版本不兼容或文件格式错误,可能会导致文件打开失败或数据丢失。
为了解决文件兼容性问题,应在保存或导出绘图文件时选择广泛支持的文件格式,比如DWG和DXF。
CAD绘图中的常见错误及解决方法在进行CAD绘图的过程中,常常会遇到各种各样的错误。
这些错误不仅会耽误我们的工作进度,还可能导致绘图结果的错误。
因此,了解这些常见错误并掌握解决方法是非常重要的。
下面就让我们来看看CAD绘图中常见的错误及解决方法吧。
1. 图层错误:图层错误是CAD绘图中最常见的错误之一。
当我们创建对象时,往往会错误地将其绘制在错误的图层上。
这会导致我们无法正确地控制对象的显示和隐藏。
解决这个问题的方法很简单,只需要确保在创建对象时将其绘制在正确的图层上即可。
如果已经绘制完成但出现了图层错误,可以使用“移动到图层”命令将对象移动到正确的图层上。
2. 尺寸错误:尺寸错误在CAD绘图中也很常见。
在进行尺寸标注时,我们可能会出错,导致测量结果不准确。
解决这个问题的方法是使用正确的标注命令,并且在绘制尺寸之前,要确保图形的比例尺是正确的。
3. 缩放错误:在CAD绘图中,有时候我们会将图形进行缩放,但可能会缩放到错误的比例。
这会导致图形不符合实际比例,影响绘图结果。
解决这个问题的方法是使用正确的缩放命令,并且在进行缩放之前,要确保图形的比例尺是正确的。
4. 图形重叠:当我们在绘图过程中,可能会出现图形重叠的错误,导致图形无法识别或者绘制出现异常。
解决这个问题的方法是使用“修剪”或“延伸”命令来修复图形重叠的部分。
5. 比例错误:在CAD绘图中,比例错误也是常见的错误。
当我们需要绘制一个符合实际比例的物体时,可能会出现绘制的比例不准确的情况。
解决这个问题的方法是在绘制之前,仔细测量并计算出实际比例,然后根据计算结果进行绘制。
6. 旋转错误:在CAD绘图中,有时候我们需要将图形进行旋转,但可能会旋转到错误的角度。
这会导致图形方向不正确,影响绘图结果。
解决这个问题的方法是使用正确的旋转命令,并且在进行旋转之前,要确保选择正确的旋转基准点和旋转角度。
7. 图形丢失:在CAD绘图中,有时候我们可能会误删或遮挡了某个图形,导致该图形无法显示或无法被选中。
CAD绘图中的常见问题与解决方案CAD(计算机辅助设计)是一种广泛应用于绘图和设计领域的软件。
无论是建筑、机械、电子还是其他领域的设计师,都逃不过使用CAD软件进行绘图的过程。
然而,在使用CAD软件时,可能会遇到一些常见问题,这些问题可能会影响绘图的质量和效率。
这篇文章将介绍几个常见的CAD绘图问题,并提供解决方案。
1. 目标对象不存在或无法选择在CAD绘图过程中,有时候会遇到目标对象无法选择或不存在的情况。
这可能是由于图层设置不正确或目标对象被隐藏所导致的。
解决这个问题的方法是检查图层设置是否正确,并确保目标对象没有被隐藏。
可以通过切换图层、使用命令查找或调整图层属性来解决这个问题。
2. 绘图速度缓慢当CAD绘图速度变慢时,可能会影响工作效率。
这个问题通常是由于文件中包含大量复杂的图形元素或过度负载的软件引起的。
为了解决这个问题,可以尝试以下几种方法:- 简化图形:删除不必要的细节和重叠的图形元素,以减少文件大小和复杂性。
- 增加计算机性能:升级计算机硬件,如处理器、内存等,以提高CAD软件的运行速度。
- 减少图层显示:暂时关闭一些不需要显示的图层,以减少图形负载。
3. 绘图精度问题在CAD绘图中,精度是非常重要的。
有时候会遇到绘制的线条或对象位置不准确的情况。
这可能是由于设置错误的绘图单位、绘图比例或基点位置所导致的。
解决这个问题的方法是确保正确设置绘图单位和比例,并检查基点位置是否正确。
如果需要更高的精度,可以将绘图单位和比例设置为更小的值。
4. 图形缺失或出现奇怪的图案有时候CAD绘图中会出现图形缺失或出现奇怪的图案。
这可能是由于显示问题或图形文件损坏导致的。
解决这个问题的方法是:- 更新或更改显示驱动程序:使用正确的显示驱动程序,并确保驱动程序为最新版本。
- 重新加载图形文件:如果图形文件损坏,尝试重新加载文件,或者使用备份文件。
5. 文件大小过大CAD绘图文件的大小可能会很大,这会导致文件传输和存储的问题。
CAD绘图常见问题及解决方法CAD绘图常见问题及解决方法随着科学技术的不断发展,计算机辅助设计(CAD)已经成为了现代工程设计中不可或缺的工具。
然而在操作 CAD 绘图时,总会出现一些小问题,有时甚至会极大地妨碍我们的工作效率。
本文将会总结一些 CAD 绘图常见问题及解决方法,希望能为使用 CAD 绘图的工程师们提供一些帮助。
1. 图形出现锯齿现象有些用户在使用 CAD 绘图时,会发现图形边缘出现了明显的锯齿状,这不仅会影响图形的美观性,还会降低图形的质量。
出现这种情况,主要是由于计算机的硬件及对图形渲染的软件处理能力不足导致的。
解决这个问题的方法是升级计算机硬件、优化图形渲染软件或缩小图形的放大比例。
2. 长时间操作导致 CAD 卡顿在长时间的 CAD 操作过程中,有时会出现卡顿现象,一旦这种情况发生,就会对我们的工作造成很大的影响。
通常这是由于 CAD 所使用的计算机配置较低,或者所处理的图形复杂度较高引起的。
解决这个问题的方法是升级计算机的硬件,优化 CAD 的软件设置,或者减小操作图形的复杂度。
3. CAD 文件无法打开在使用 CAD 时,我们有时会发现已保存的文件无法打开,这同时也会让我们陷入极大的困扰。
这种情况可能是由于计算机系统崩溃、软件版本问题或文件损坏引起的。
解决这个问题的方法是备份 CAD 文件,安装最新版本的 CAD 软件,或使用 CAD 文件修复工具。
4. 绘制图形尺寸偏差在绘制 CAD 图形时,有时候会发现图形的尺寸与实际尺寸存在一定的偏差,这种情况会给工程师们的实际工作带来不小的问题。
这种情况的出现主要是由于所绘制的图形没有按照精度设置正确配置所引起的。
解决这个问题的方法是修改工程图纸中的精度值或使用 CAD 精度自动调整工具。
5. CAD 绘图太慢在使用 CAD 时,如果绘图速度过慢,会极大地耗费我们的工作时间,导致对实际工作无法进行安排。
这是由于计算机功率和软件加载速度都没有达到要求,导致 CAD 绘图过程缓慢所引起的。
CAD制图中常见的问题及解决方案CAD(计算机辅助设计)是一种广泛应用于工程领域的设计软件,它可以用于制图、设计和建模。
然而,由于其复杂性和功能强大,CAD制图中常常会遇到一些问题。
在本文中,我将介绍一些常见的CAD制图问题并提供解决方案。
1. 图纸尺寸问题在CAD制图过程中,图纸尺寸设置不正确是一个常见的问题。
通常,图纸尺寸应根据项目要求和打印需求进行设置。
解决这个问题的方法是在CAD软件中打开“页面设置”或“纸张设置”选项,然后根据项目要求选择正确的尺寸。
2. 图层管理问题图层是CAD制图中非常重要的元素,它可以用于组织和管理不同的图形和对象。
然而,图层管理问题经常出现在制图过程中。
例如,图形可能绘制在错误的图层上,或者图层设置不正确。
要解决这个问题,可以检查和调整图层设置,并确保正确地绘制图形和对象。
3. 尺寸和标注问题正确的尺寸和标注是CAD制图中不可或缺的一部分。
然而,有时在绘制过程中,尺寸和标注可能不正确或不符合要求。
解决这个问题的方法是仔细检查尺寸和标注设置,并确保它们符合设计要求。
此外,可以使用CAD软件中的自动尺寸和标注工具,提高效率和准确性。
4. CAD文件崩溃和损坏有时,在CAD制图过程中,文件可能意外崩溃或损坏,导致数据丢失和制图中断。
为了避免这个问题,应定期备份CAD文件,并使用稳定的CAD软件版本。
如果文件损坏,还可以尝试使用CAD软件的修复工具来恢复数据。
5. CAD软件性能问题在处理复杂的CAD图形和模型时,CAD软件的性能可能受到影响,导致卡顿和响应延迟。
为了解决这个问题,可以尝试关闭其他不必要的程序和窗口,以释放计算机的资源。
此外,还可以优化CAD软件的设置和调整图形显示选项,以提高性能。
6. CAD制图错误在CAD制图中,错误可能会发生,例如绘制误差、位置偏移等。
为了解决这个问题,可以使用CAD软件中的编辑工具和功能来修改和修复错误。
此外,还应进行仔细的审查和检查,确保绘制的图形和对象正确无误。
CAD绘图中常见错误与解决方法CAD(Computer-Aided Design,计算机辅助设计)是一种广泛应用于工程设计和图形设计领域的软件工具。
在使用CAD软件进行绘图的过程中,我们常常会遇到一些错误和问题。
本文将介绍CAD绘图中常见的错误,并提供相应的解决方法,帮助读者更好地利用CAD软件进行绘图。
1. 图层设置错误在CAD绘图中,图层是一个非常重要的概念。
图层的设置不正确可能导致绘图结果不符合预期。
常见的错误包括选择错误的图层,未打开或隐藏所需的图层,图层命名不清晰等。
解决这些问题的方法是仔细检查图层设置,确保选择正确的图层进行绘图,并正确命名和管理图层。
2. 单位设置错误在CAD绘图中,单位设置对绘图结果具有重要影响。
如果单位设置错误,可能导致绘图比例失真,尺寸错误等问题。
解决这些问题的方法是在开始绘图前仔细检查单位设置,并确保选择正确的单位进行绘图。
3. 几何体创建错误在CAD绘图中,几何体(如线段、圆弧、多边形等)的创建是基础且常见的操作。
错误的几何体创建可能导致绘图结果不正确。
常见的错误包括点选择错误、命令输入错误等。
解决这些问题的方法是仔细检查点选择和命令输入,确保按照正确的顺序和方式创建几何体。
4. 边界闭合错误在CAD绘图中,边界闭合是很重要的,尤其在绘制填充区域时。
未正确闭合边界可能导致填充结果错误,或无法进行相应的编辑和操作。
解决这些问题的方法是仔细检查边界闭合,并使用CAD软件提供的闭合边界功能进行必要的修复。
5. 尺寸标注错误在CAD绘图中,尺寸标注是必不可少的工作之一。
错误的尺寸标注可能导致测量结果不准确,或标注位置不正确。
解决这些问题的方法是仔细检查尺寸标注,确保标注的位置和数值准确无误。
6. 图形显示错误在CAD绘图中,图形显示错误可能包括线条断裂、虚线显示错误、填充区域显示异常等。
这些问题可能影响绘图结果的可读性和准确性。
解决这些问题的方法是检查绘图的显示设置,并根据需要进行调整和修复。
CAD绘图中常见的错误及解决方法在CAD绘图中,常常会遇到一些错误,这些错误可能会导致绘图结果不准确或者无法达到预期效果。
本文将介绍一些常见的CAD绘图错误,并提供解决方法,帮助读者更好地应对这些问题。
一、尺寸错误在CAD绘图中,尺寸错误是最常见的问题之一。
尺寸错误可能包括线段长度不准确、图形比例失调等。
解决这些问题的方法是使用CAD软件中的测量工具,确保线段的长度和图形的比例符合要求。
另外,绘图时应该注意使用正确的单位,例如毫米、厘米或者英尺,避免混淆导致尺寸错误。
二、图层设置错误图层设置错误也是常见的CAD绘图问题。
图层设置错误可能导致绘图结果混乱,难以编辑和管理。
解决这些问题的方法是在绘图之前,仔细规划图层的结构和命名规则。
合理地设置图层可以使绘图更加有序和清晰。
另外,绘图时应该注意选择正确的图层进行绘制,避免将图形绘制在错误的图层上。
三、坐标系错误在CAD绘图中,坐标系错误可能导致图形位置不准确或者无法对齐。
解决这些问题的方法是在绘图之前,明确确定绘图的坐标系。
可以通过设置基点、参考线或者坐标轴来确保绘图的准确性。
另外,绘图时应该注意使用正确的坐标单位,例如绘图平面上的坐标点可以使用绝对坐标或者相对坐标进行表示。
四、图形重叠错误在CAD绘图中,图形重叠错误可能导致图形显示不清晰或者无法正确编辑。
解决这些问题的方法是使用CAD软件中的修剪、延伸或者分割工具,将重叠的图形进行处理。
另外,绘图时应该注意使用正确的绘图顺序,避免将图形绘制在其他图形的上方或者下方,以免造成重叠错误。
五、图形缺失错误在CAD绘图中,图形缺失错误可能导致部分图形无法显示或者丢失。
解决这些问题的方法是检查绘图中是否存在未闭合的图形或者重叠的图形。
可以使用CAD软件中的修复工具来修复这些问题,确保所有图形都能够正确显示。
另外,绘图时应该注意使用正确的绘图命令和操作,避免出现图形缺失错误。
六、文本错误在CAD绘图中,文本错误可能导致文字显示不清晰或者无法编辑。
CAD绘图中常见错误的解决方法CAD绘图是工程设计中常用的工具之一,然而在绘图过程中经常会遇到一些错误。
这些错误可能会导致绘图结果不准确或不符合要求,给工作带来麻烦。
在本文中,将介绍一些常见的CAD绘图错误并提供解决方法,以帮助读者更好地应对这些问题。
1. 尺寸错误:在绘图过程中,尺寸错误是最常见的问题之一。
这可能包括线段长度、角度或曲线半径的测量错误。
为解决这个问题,可以使用CAD软件中的测量工具来检查和修改错误的尺寸。
此外,还应该注意使用CAD软件提供的精确度设置,以确保绘图结果的准确性。
2. 图形不对齐:在CAD绘图中,图形不对齐可能会导致视觉上的不协调和不准确。
为了解决这个问题,可以使用CAD软件中的对齐工具,如对齐命令或约束工具,将图形对齐到参考点或轴线上。
此外,也可以使用CAD软件中的网格和捕捉选项来辅助对齐操作。
3. 曲线拟合错误:在CAD绘图中,曲线拟合错误可能导致绘图结果与实际需要相差较大。
为了解决这个问题,可以使用CAD软件中的曲线编辑工具来调整曲线的形状和位置。
此外,也可以使用CAD软件中的参数化曲线功能,如贝塞尔曲线或样条曲线,以更好地控制曲线的形状和曲率。
4. 图形重叠或重叠错误:在CAD绘图中,图形重叠或重叠错误可能会导致视觉上的混乱和不准确。
为了解决这个问题,可以使用CAD 软件中的裁剪工具来删除重叠的图形或调整图形的位置。
此外,也可以使用CAD软件中的图层管理功能,将图形分别放置在不同的图层上,以更好地控制图形的叠放关系。
5. 文字错误:在CAD绘图中,文字错误可能会导致信息传达不准确或混乱。
为了解决这个问题,可以使用CAD软件中的文字编辑工具来修改文字的内容或格式。
此外,也可以使用CAD软件中的字体管理功能,选择适合绘图需求的字体,并确保文字清晰可读。
综上所述,CAD绘图中常见的错误包括尺寸错误、图形不对齐、曲线拟合错误、图形重叠或重叠错误以及文字错误。
针对这些错误,可以通过使用CAD软件中的相关工具和功能来进行解决。
CAD文件中的常见错误及其修复方法CAD(Computer-Aided Design,计算机辅助设计)是一种常用的设计工具,广泛应用于工程、建筑和制造等领域。
然而,在CAD文件的创建和编辑过程中,常常会出现一些错误,这些错误可能导致设计问题、数据丢失或不良的工作流程。
本文将介绍CAD文件中的常见错误,并提供相应的修复方法。
一、图层错误在CAD设计中,图层的使用非常重要。
图层可以将不同的元素分组和组织,方便编辑和控制。
然而,一些常见的图层错误会导致设计不当、显示混乱或信息丢失。
以下是一些常见的图层错误及其修复方法:1. 图层重叠:当图层之间有重叠或相互嵌套时,可能会出现图形显示异常的问题。
解决此问题的方法是检查图层结构,确保图层之间没有重复或嵌套关系。
2. 图层命名错误:不正确或混乱的图层命名可能导致混乱和困惑。
为了避免这种问题,应该始终使用清晰、一致和有意义的命名约定。
3. 无法找到图层:有时候CAD文件中的图层可能会丢失或无法找到。
这可能是由于文件路径错误、图层未加载或被删除等原因造成的。
修复此问题的方法是检查并修复图层链接或重新加载图层。
二、尺寸和比例错误尺寸和比例是CAD设计中的关键概念,但是在创建和编辑CAD文件时,常常会出现一些与尺寸和比例有关的错误。
以下是一些常见的尺寸和比例错误及其修复方法:1. 比例错误:当CAD文件的比例设置不正确时,可能导致尺寸不准确或绘图缩放异常。
为了修复此问题,应该仔细检查文件的比例设置,确保其与实际物理尺寸一致。
2. 尺寸缺失或错误:在CAD设计中,准确的尺寸非常重要。
如果CAD文件中存在缺失或错误的尺寸,则可能会导致工程错误或不准确的制造。
修复此问题的方法是仔细检查并添加正确的尺寸,确保所有的尺寸都是准确且符合要求的。
三、几何错误几何错误是CAD设计中最常见的问题之一。
这些错误可能导致图形不连续、不准确或不稳定。
以下是一些常见的几何错误及其修复方法:1. 不完整的图形:有时候CAD文件中的图形可能会不完整或断裂,这可能是由于不正确的绘制或编辑操作引起的。
CAD绘图中的常见错误及解决方案CAD(计算机辅助设计)软件在各个领域的绘图中被广泛使用,它能够帮助设计师更高效地完成工作。
然而,在使用CAD软件进行绘图过程中,常常会遇到一些问题和错误。
本文将介绍在CAD绘图中常见的错误,并提供解决方案,以帮助读者更好地应对这些问题。
1. 不正确的图层设置在CAD绘图过程中,正确的图层设置至关重要。
通过将不同元素放置在不同的图层上,可以更好地控制和管理绘图内容。
然而,很多人在绘图时没有正确设置图层,导致绘图混乱不清。
解决这个问题的方法是在开始绘图前,定义好需要使用的图层及其颜色、线型等属性,并在绘图过程中严格按照定义的图层进行绘制。
2. 尺寸错误绘图中经常会涉及到各种尺寸的标注,而错误的尺寸标注会给后续的施工和制造带来麻烦。
常见的尺寸错误包括标注错误的尺寸、尺寸单位错误以及遗漏标注等。
为了避免尺寸错误,需仔细核对绘图中的各项尺寸标注,并使用正确的单位进行标注。
3. 几何体错误在CAD绘图中,几何体的准确性是至关重要的。
常见的几何体错误包括错误的线段长度、不正交的线段以及不闭合的多边形等。
这些错误会导致绘图的几何形状和比例不准确。
要解决这些问题,需仔细检查和编辑绘图中的每个几何元素,确保其精确性和正确性。
4. 图纸比例错误图纸比例错误是绘图过程中常见的问题之一。
在制定绘图计划时,需要明确选择图纸的比例,以便在绘图中能够准确地表达设计意图。
如果选择的比例错误,图纸可能会显得拥挤或空洞,影响绘图的质量和可读性。
因此,在绘图之前,应仔细考虑并选择适合的图纸比例。
5. 图形平衡问题在CAD绘图中,图形平衡是指图纸中的各个元素在布局上的平衡感。
不良的图形平衡可能导致图纸显得杂乱无章,缺乏美感和可读性。
要解决图形平衡问题,可以先使用辅助线进行布局规划,确保各个元素在图纸上分布均衡,并考虑元素之间的比例和间距,使整个图纸看起来更加协调和美观。
6. 未规范命名和管理文件在CAD绘图过程中,文件的命名和管理非常重要。
1、问:CAD图中移动对象到另一个位置,原来都移动时,都会有一个对象的虚像,现在看不见,很不方便,这样找回答:命令行输入dragmode,然后输入a2、怎么鼠标中间的键不能拖拉和移动图形输入MBUTTONPAN命令,在输入1确认后就可以了3、cad 已知弧长和半径,怎么画弧方法1:先由已知半径作圆或弧,再用LENGTHEN命令,选择T,输入长度,再在弧段上选择要截掉的那段,留下的就是定长的圆弧。
方法2:先由已知半径作圆或弧(画圆的话要打断一下,最好是切除一段),然后使用measure命令进行等分,设置的距离就是你需要的弧长就可以了。
注意要使用ddptype命令修改一下点的样式和大小,否则等分之后的点看不清楚。
!4、CAD自动保存目录在哪在\C:\Documents and Settings\当前用户\Local Settings\Temp\*.sv$,改成dwg文件就可以打开。
或者在开始菜单→运行...→输入"%temp%"回车即可出现自动保存的文件所在文件夹5、加载出错,出现连续两个CAD信息:原因是病毒文件:引起的,解决办法删除即可。
6、cad 菜单栏丢失或部分丢失问题。
解决方法:命令:menuload-选择加载CUI文件。
7、删除重复线条命令:overkill(需安装Express Tools 软件),轮廓线命令:bo.8、autocad2004的错误:参数类型错误:stringp:nil 处理办法:|解决方法1:进入C:\Documents and Settings\自己的用户\Application Data\Autodesk\AutoCAD 2004\\chs\Surport,把里面的删除。
解决方法2:用“筑原CAD病毒专杀”软件杀毒。
9、打开CAD出现“加载自定义文件“"错误”解决办法:1). 结束所有正在运作的CAD程式;2). 点选Windows 画面左下方之开始→运行;3). 在运行对话框输入REGSVR32 ,点选确定,正常状况下,您会看到一个中的DllRegisterServer 成功的信息;4). 重新启动您的AutoCAD 即可。
这个原因可能是动态连接库失效的缘故。
)10、双击cad文件会重新打开一个新的CAD程序,咋样在已打开的CAD里面以多窗口的模式打开解决办法:把系统变量SDI 设成0 就好了;具体如下:命令:SDI—回车—0—回车。
11、保存的时候,不知怎的它就有了一个默认路径,在C盘,它问的是“是否保存”,而没有出现选择保存路径的对话框。
解决办法:输入“FILEDIA”,在选项处输入“1”即可(输入“0”为不显示对话框)。
用户仍然可以通过在响应命令提示时输入波浪号(~) 来请求显示文件对话框。
12、加载PGP文件快捷键命令:“REINIT”13、CAD 图元前后置,图层置为当前等不能用,是因为缺失文件&14、文字旋转命令:torient15、CAD图纸cad图纸炸开不了,提示:无法分解TCH_PROTECT_ENTITY。
以下方法经测试可用。
1).用修复打开文件2).打开“工具”的“块编辑器”就可看到类似“TCH_PR"的块,(我的在最下面)那就是TCH_PROTECT_ENTITY锁住的东西,可以直接来编辑。
.3).打开此块,复制……16、CAD 外部参照怎么炸开1).文件内部存在外部参照、不能立刻分解,内部参照(叫做“块”)都能分解。
外部参照只有首先绑定----也就是取消外部链接关系、把参照文件变成本图中的一个图块,之后再使用击碎命令才能分解。
绑定操作方法:键入xr(命令全称xref),会弹出一个菜单,首先选中列表中的外部参照文件,也可以全选,之后点击右侧的“绑定”按钮,接着又会弹出一个菜单,点击确定即可。
完成操作后,如果你发现列表里都是空的,说明所有外部参照文件均已插入到本图中变成图块,最后使用击碎命令把这些图块分解。
,如果你只是修改参照中的某一部分,可以直接双击该实体进行在位编辑,编辑完成后再退出而不必选择击碎。
注:编辑外部参照时不必关闭本图再打开原文件,可以直接在本图中双击进入编辑器。
如果上述方法不行,则可能文件本身有错误,使用CAD的修复功能修复。
17、CAD 中“打断”和“打断于点”命令都是“break”怎样修改答:可以修改“打断”命令为“breaking”把按钮的命令宏改成^C^C_breaking把下面这段文字拷贝以文件名保存在ACAD能找得到的位置就可以了(defun c:breaking ()(command "_break" pause "f" pause "@"))(把命令放到启动包里面自动加载如果你版本低没有启动包就把按钮的命令宏改成^C^C(load "breaking") _breaking18、CAD 无法用鼠标拉框选择目标,只能一个个选择目标(按住左键拉框范围选择目标没有反应)。
解决办法:输入命令:pickauto,回车,值改为1回车即可! 也可以再工具——选项——选择里面把“隐藏窗口”选项选上。
19、在CAD 里如何标数的上标、下标解答:在06以下的版本,可以用“X%%2283%%231”打出X的3次方的形式(其他类似);在06以上版本可:输入3^后再选中3^,这时堆叠按钮可用,按一下堆叠按钮即可,同样输入^3后再选中^3,按一下堆叠按钮即为下标。
(20、CAD 通过插入光删图像插入的图片怎么进行删剪解答:IMAGECLIP (通过截屏复制进CAD的图片删剪不了)21、如果CAD鼠标中键不能平移,而是弹出下拉菜单,修改系统变量mbuttonpan的值为1,重新打开CAD后鼠标中键还是一样不能平移,有什么方法能够恢复原来的中键平移功能呢大家可以试试下面的方法:①、关闭CAD(一定要先关闭正在运行的CAD程序)。
②、按F3键打开XP系统的文件搜索窗口,搜索并删除、和这3个文件。
注意:“搜索范围”一定要选择“本机硬盘驱动器...”,并勾选“搜索选项”中的“高级选项”,将其下的“搜索子文件夹”项勾选上,否则不能将这3个文件全部搜索清除干净。
`③、复制下面的代码在CAD命令行运行,以恢复被修改的系统变量默认值:(setvar "zoomfactor" 40)(setvar"mbuttonpan" 1)(setvar"HIGHLIGHT" 1)(setvar"fillmode" 1)④用记事本打开CAD下的“”文件,将文件最后一行代码(load"acadappp")删去。
(如“”文件中无此行代码可忽略此操作)附:“”文件可以在下面的目录中,C:\Documents and Settings\×××\Application Data\Autodesk\AutoCAD200×\R×.×\chs\Support《其中×××是你登录系统时的用户名,200×和R×.×分别是CAD的版本和版本代号。
(注意:C:\Documents andSettings\是系统隐藏文件夹)方法二CAD、中毒(病毒)、按鼠标中键不能平移、填充,放大缩小不能正常使用电脑AUTOCAD鼠标中键不能平移。
这是中毒的症状。
快崩溃了吧。
杀毒软件是没有用咯。
呵呵售后不可能用盗版的吖、兄弟!好了,给大家贴出处解决办法。
详细方法步骤:1、把你的安装路径AUTOCAD中support目录下的复制一份。
(以2004版本为例)。
2、然后记事本方式打开并在最后面添加"(setvar "mbuttonpan" 1)"(要带括号),原文件也添加;3、然后再复制一份并分别命名为, 并将这两个文件放到support目录下(若原来有这两个文件则覆盖之)。
4、然后打开cad在工具-加载应用程序里加载、,三个文件,并将加入启动组,(我是三个文件都加入启动组);记得勾选“添加历史记录”选项。
问题就可以解决!如果还有其他填充,放大缩小的问题请加下面代码:《(setvar "zoomfactor" 40)(setvar"mbuttonpan" 1)(setvar"HIGHLIGHT" 1)(setvar "fillmode" 1)直接添加到三个文件中。
记得重新加载、和启动组。
22、块修剪命令:XCLIP23、cad如何用块做区域覆盖首先要找到这个块的外轮廓线(需要封闭),然后用flatten工具把这个轮廓转换成2维对象(轮廓线当中含有圆弧等非直线线段需要这一步,因为区域覆盖不支持直线以外的线段),再用wipeout这个工具把这个轮廓转换为区域覆盖的边框(现在这个轮廓的名称是光栅图象),把它放置到这个块的下面,跟这个块再组成一个块,就具备了覆盖功能。
…注:flatten工具需要安装CAD的ET扩展工具才可使用。
CAD如何做曲线区域覆盖区域覆盖只能是多边形(包括只包含直线段的多段线)。
如果是曲线区域,建议用实体填充来代替并通过draworder(绘图次序命令)来覆盖想遮住的对象。
CAD弧形块怎么做区域覆盖安装一个ET工具,有个命令flatten,可以将带有弧形的封闭图形转换为很近似的由直线拼成的图形,然后再使用wipeout工具就OK了。
cad区域覆盖如何绘制椭圆点击工具栏椭圆命令——在窗口下的命令行里输入c——按enter键——在要覆盖的区域中任选一点(椭圆的中心点)——指定椭圆轴端点。
24、怎么样去除“党不会亏待你”病毒方法1、把你的电脑所有的盘搜索并删除和文件,就行了。
(注意:是所有磁盘,包括子文件夹,隐藏文件。
并且删完后清空回收站)。
方法2、不想进去目录查找也可以在打开CAD后输入下面字符到CAD命令行然后按回车键即可:(while (or (setq a (findfile "")) (setq a (findfile ""))) (vl-file-delete a))注意:上面红字一个字都不能少哦!这样就行了!如果有文字编缉时出现记事本的现象请将下面一行红字输入到命令行:(setvar "mtexted" ".")25、默认坐标输入变成相对坐标,怎样将默认变成绝对坐标输入命令行输入set再输入DYNPICOORDS再输入1搞定!如果要临时用绝对坐标在坐标值前加#。
