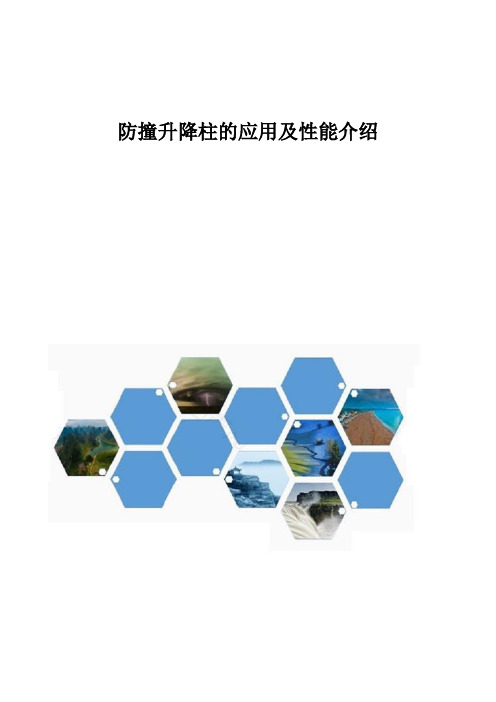

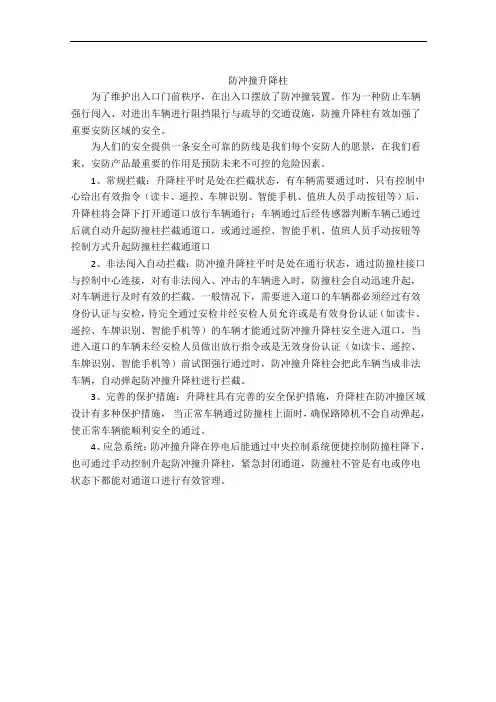

防撞升降柱的应用及性能介绍升降柱为控制车辆通行的设备，主要是为敏感区域阻止非允许车辆强行闯入而设计研发的，具有比较高的实用性、可靠性及安全性。

通过对过往车辆的限制，保障了交通秩序即主要设施和场所的安全，不仅可以与道闸控制系统等配套使用，也可以单独使用。

主要由底部基座、升降阻断路障柱、动力传动装置、控制等部分组成。

那么这么厉害的升降柱到底都应用在那些地方呢！1、重要单位大门：安装升降柱，可电动、遥控或刷卡等方式控制升降，阻止外单位车辆进入和不法车辆闯入。

2、步行街：步行街路口安装升降式路障，平时路障处于升起状态，限制车辆进出，如遇紧急或其它情况可比较快降下路障，以便车辆通行。

3、道路隔离带：在非全封闭式道路隔离带中可采用升降式路障，平时阻止车辆左转或掉头行驶。

如遇道路施工、道路阻塞等其它情况，可放下路障，使车辆改道通行。

4、多用途广场：白天路障升起，禁止车辆进入广场，夜间利用广场作为临时停车场，放下路障，车辆可进入停车。

5、开放式公园：开放式公园路口安装升降式路障，平时路障升起，阻止车辆通行，游人可自由通过。

遇其它情况时，放下升降式路障，以便车辆通行。

6、小区、银行、学校：可限制车辆进入的场所并保障消防通道的使用。

7、高速公路：需紧急封路，使用自动升降路桩，方便快捷，并可解决警力。

【升降柱外观】全不锈钢拉丝，现代感十足，能与建筑或城市背景结合，特制边灯设计，闪亮而不失张扬，使之美观且比较好的和景观融为一体。

【升降柱优点】1、改变了传统的焊接工艺，每个部件均可通过螺丝分体拆解。

通过机械衔接，它的同心、同轴及高度均可调节。

2、将微型液压系统内置于升降柱柱体中，每个升降柱都是一个独立单元，相比使用中央液压动力站驱动，无需铺设地下液压管道，安装简单，施工成本低。

3、由于没有地下液压管道的铺设，检修时只需要针对出现问题的柱体进行，可将地埋箱体内部组件整体轻松取出，方便维护和检修。

4、控制方式灵活机动，除常规线控(即手控摁键盒控制)外，可采用近/远程遥控以及近程刷卡、远程射频读卡控制，并可通过计算机实现程序化控制，适用于高频度、高安全车辆进出场所。

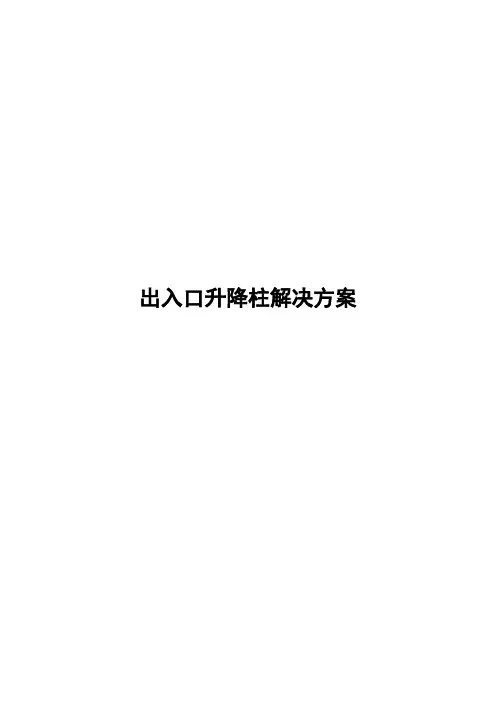

出入口升降柱解决方案目录第一章系统介绍 (3)1.1系统架构 (3)1.2 系统组成 (3)第二章设备介绍 (4)2.1 升降柱 (4)2.1.1升降柱简介 (4)2.1.2升降柱技术参数 (4)2.2 路障控制箱 (6)2.2.1路障控制箱简介 (6)2.2.1路障控制箱技术参数 (6)第三章施工安装方案 (7)3.1施工所需机械设备清单 (7)3.2施工流程 (7)第四章线材配件及操作说明 (10)4.1升降柱与控制系统的链接 (10)4.2外部动力电压的接入 (10)4.3按钮盒与控制系统的连接 (10)4.4操作说明 (11)4.4.1按钮盒操作 (11)4.4.2遥控器操作 (11)4.4.3应急措施 (11)第五章系统配置清单 (12)5.1系统配置清单 ......................................................................... 错误!未定义书签。

第一章系统介绍1.1系统架构系统是保证路障系统按需求起降，其控制方式灵活机动，适用于高安全车辆进出场所。

广泛应用于小区、公园、风景区、学校、停车场、机关单位、监狱、机场、码头、交通管理、使馆、石油化工、军队、航空航天、核电站等场所的车辆通道控制。

1.2 系统组成➢升降柱——由升降柱机械结构及液压一体驱动装置组成，安装在道路中，可为1根或者多根。

➢控制系统——由PLC及电气元件组成，可以接受控制信号并控制升降柱上升/.下降，并且可以与其他系统联动。

➢按钮盒——手动操作升降柱上升/下降，当停电或者故障可通过同时操作停止和下降键进行泄压，升降柱下降。

➢遥控器——可无线控制升降柱上升/下降，最远距离100米第二章设备介绍2.1 升降柱2.1.1升降柱简介液压一体升降柱（本文简称升降柱），采用液压动力源和液压动作杆集成，双向一体液压机芯。

系统是采用微型电机通过一个集成阀件的连接块与齿轮泵和油箱连接，然后与一体化液压缸装配而构成一个完整的微型液压系统，通过结构件将该系统安装于路障主体的内部，完成了电能->机械能->液压能的完整转化过程，真正实现了微型机、电、液一体化。

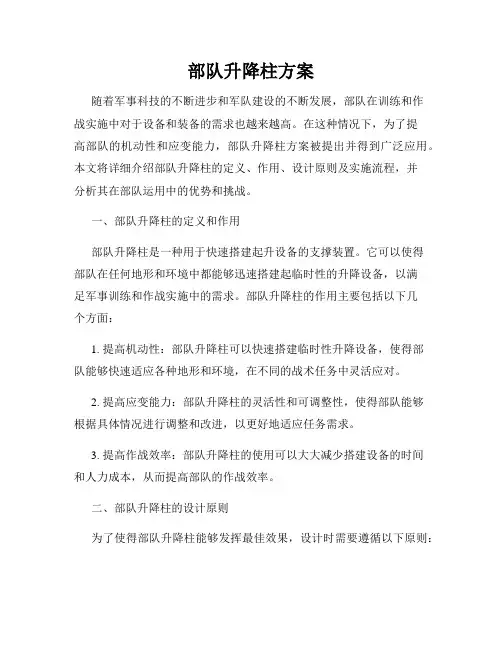

部队升降柱方案随着军事科技的不断进步和军队建设的不断发展，部队在训练和作战实施中对于设备和装备的需求也越来越高。

在这种情况下，为了提高部队的机动性和应变能力，部队升降柱方案被提出并得到广泛应用。

本文将详细介绍部队升降柱的定义、作用、设计原则及实施流程，并分析其在部队运用中的优势和挑战。

一、部队升降柱的定义和作用部队升降柱是一种用于快速搭建起升设备的支撑装置。

它可以使得部队在任何地形和环境中都能够迅速搭建起临时性的升降设备，以满足军事训练和作战实施中的需求。

部队升降柱的作用主要包括以下几个方面：1. 提高机动性：部队升降柱可以快速搭建临时性升降设备，使得部队能够快速适应各种地形和环境，在不同的战术任务中灵活应对。

2. 提高应变能力：部队升降柱的灵活性和可调整性，使得部队能够根据具体情况进行调整和改进，以更好地适应任务需求。

3. 提高作战效率：部队升降柱的使用可以大大减少搭建设备的时间和人力成本，从而提高部队的作战效率。

二、部队升降柱的设计原则为了使得部队升降柱能够发挥最佳效果，设计时需要遵循以下原则：1. 结构稳定性：部队升降柱的结构设计必须具备足够的稳定性，以确保在任何地形和环境中都能够稳定地支撑升降设备。

2. 抗风能力：部队升降柱在野外训练和实战中需要面临各种自然环境的考验，设计时需要考虑到其抗风能力，以确保在恶劣天气条件下的使用安全。

3. 轻便可携带：部队升降柱需要具备轻便可携带的特点，方便部队在行军和机动过程中携带、快速搭建。

三、部队升降柱的实施流程部队升降柱的实施流程主要包括以下几个步骤：1. 情报收集：根据作战需求和实际情况，对作战区域的地形、气候等情况进行详细的调查和分析。

2. 方案设计：根据情报收集的结果，制定部队升降柱的具体设计方案，包括结构设计、材料选择等。

3. 装备准备：根据设计方案，准备好所需的升降柱及其相关配件和工具。

4. 搭建实施：根据实际情况，选择合适的地点和方式进行搭建实施。

出入口升降柱解决方案目录第一章系统介绍 (3)1.1系统架构 (3)1.2 系统组成 (3)第二章设备介绍 (4)2.1 升降柱 (4)2.1.1升降柱简介 (4)2.1.2升降柱技术参数 (4)2.2 路障控制箱 (5)2.2.1路障控制箱简介 (6)2.2.1路障控制箱技术参数 (6)第三章施工安装方案 (7)3.1施工所需机械设备清单 (7)3.2施工流程 (7)第四章线材配件及操作说明 (10)4.1升降柱与控制系统的链接 (10)4.2外部动力电压的接入 (10)4.3按钮盒与控制系统的连接 (10)4.4操作说明 (11)4.4.1按钮盒操作 (11)4.4.2遥控器操作 (11)4.4.3应急措施 (11)第五章系统配置清单 (12)5.1系统配置清单 ......................................................................... 错误!未定义书签。

1.1系统架构系统是保证路障系统按需求起降，其控制方式灵活机动，适用于高安全车辆进出场所。

广泛应用于小区、公园、风景区、学校、停车场、机关单位、监狱、机场、码头、交通管理、使馆、石油化工、军队、航空航天、核电站等场所的车辆通道控制。

1.2 系统组成➢升降柱——由升降柱机械结构及液压一体驱动装置组成，安装在道路中，可为1根或者多根。

➢控制系统——由PLC及电气元件组成，可以接受控制信号并控制升降柱上升/.下降，并且可以与其他系统联动。

➢按钮盒——手动操作升降柱上升/下降，当停电或者故障可通过同时操作停止和下降键进行泄压，升降柱下降。

➢遥控器——可无线控制升降柱上升/下降，最远距离100米2.1 升降柱2.1.1升降柱简介液压一体升降柱（本文简称升降柱），采用液压动力源和液压动作杆集成，双向一体液压机芯。

系统是采用微型电机通过一个集成阀件的连接块与齿轮泵和油箱连接，然后与一体化液压缸装配而构成一个完整的微型液压系统，通过结构件将该系统安装于路障主体的内部，完成了电能->机械能->液压能的完整转化过程，真正实现了微型机、电、液一体化。

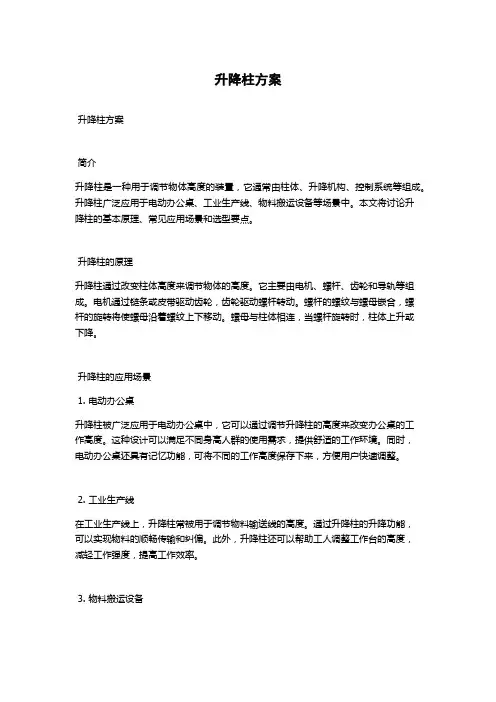

升降柱方案升降柱方案简介升降柱是一种用于调节物体高度的装置，它通常由柱体、升降机构、控制系统等组成。
