FTTH用户端皮线光缆施工规一、用户端施工安装主要场景介绍1、场景一：主要使用于沿街、街坊、农村地区的建筑。
(1)在建筑物外安装支撑件，自承式蝶形光缆引入；(2)沿墙外敷设32PVC管，经空调孔或其它孔洞光缆引入；(3)沿墙外钉固，墙体开孔后光缆引入。
(4)室墙壁部分用槽板保护至用户信息接入点2、场景二：主要使用于沿街、街坊、农村地区的建筑。
(1)在原电杆上安装光分配箱，沿光缆的布放路由的电杆上安装支撑件；(2)架空敷设自承式蝶形光缆。
3、场景三：主要使用于集团客户、住宅客户楼道竖井。
(1)合理利用用户楼层、楼道间的管线资源（明管、暗管、槽道）敷设蝶形光缆；(2)楼道水平部分蝶形光缆采用槽板或PVC管保护；(3)入户部分开孔后蝶形光缆引入。
(4)室墙壁部分用槽板保护至用户信息接入点4、场景四：主要使用于住宅客户楼道。
(1)住宅客户楼道管线资源不可利用（明管、暗管、槽道）；(2)在楼道布放垂直和水平明管，楼层间安装检修盒；(3)蝶形光缆穿放于明管中，在用户门口开孔入户；(4)室墙壁部分用槽板保护至用户信息接入点5、场景五：主要使用于商务楼宇水平隐蔽部分。
(1)在多层或高层商务楼宇楼层天花板预埋暗管；(2)蝶形光缆穿放于暗管中；(3)蝶形光缆到达用户端后，从天花板打孔引出。
(4)室墙壁部分用槽板保护至用户信息接入点6、场景六：主要使用于可利用原先管线的用户室。
(1)用户入户管线资源可利用（明管、暗管、槽道）；(2)蝶形光缆通过原先的管线资源入户，将蝶形光缆布放到终端位置。
7、场景七：主要使用于对部装潢要求不高的用户室(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室；(2)蝶形光缆进入用户室后，通过“卡钉扣”沿墙面钉固至终端位置。
8、场景八：主要是用户对部装潢要求较高的用户室(1)通过空调洞或门口墙体开孔，将蝶形光缆引入用户室；(2)在用户布放线槽至用户终端位置；(3)蝶形光缆通过穿放线槽至终端位置。

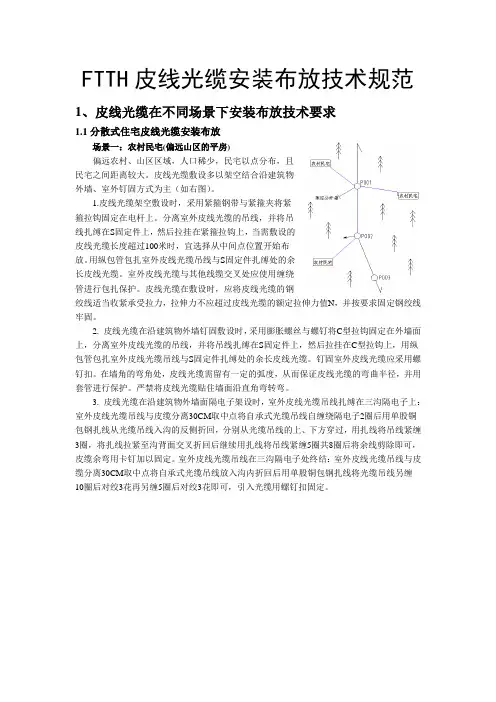

FTTH皮线光缆安装布放技术规范1、皮线光缆在不同场景下安装布放技术要求1.1分散式住宅皮线光缆安装布放场景一：农村民宅(偏远山区的平房)偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。
皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。
1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。
分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。
用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。
皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值N，并按要求固定钢绞线牢固。
2. 皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在C型拉钩上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
钉固室外皮线光缆应采用螺钉扣。
在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。
严禁将皮线光缆贴住墙面沿直角弯转弯。
3. 皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。
室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。
FTTH安装操作规范目录一、装机前准备工作1、查询、打印工单2、选择终端类型、打印光路标签3、终端配置SN号、语音数据配置二、现场调纤及光路测试1、跳纤步骤2、光路测试步骤三、现场安装1、用户端皮线光缆成端2、业务连接开通规范四、异常处理五、常见终端障碍处理一、装机前准备工作1、查询、打印建设工单和业务开通工单：登陆综调系统，进入日常工作→流程监控→BSS工单，业务类型选择FTTH-固话（或宽带）或PON上行E8-C设备建设点击查询，选择相应工单处理，打印建设工单，业务开通工单。
2、选择终端类型、打印光路标签按照工单中设备资源信息编码中的厂商简写（如ZX,HW），选择使用何种ONU、E8-C终端。
ZX代表中兴厂商，HW代表华为厂商从综调系统提取ONU建设工单，按照工单上的跳纤信息打印标签3、终端配置SN号、语音数据配置从外线施工单中，查询SN号，并进行终端配置注意：PON上行E8-C终端和FTTH-中兴A类ONU终端原则上只需配置SN即可，FTTH-华为A类ONU终端不仅需要配置SN，还要配置语音数据下面是连云港分公司目前已有的A类终端配置方法：中兴F420配置方法：只配制SN号第一步：登录设备。
使用IE登录，输入地址：192.168.1.1用户名：admin 密码：admin。
第二步：配SN。
高级配置(上) →ONU设置(左) →LOID输入SN(右) →应用(右)。
第三步：保存配置。
在界面的右上角有一个保存配置的按钮可在配置时随时保存。
华为HG850E配置方法：配制SN号，语音数据第一步：登录设备。
使用IE登录，输入地址：地址：192.168.1.1 用户名：telecomadmin 密码：admintelecom(BO69以前版本仍采用admin/admin登陆)第二步：配SN。
状态(左) →安全(左) →认证码内输入SN(右) →提交(右)。
第三步：配语音通道。
网络(左) →WAN(左) →点自动获得IP(右) →VLAN优先级内填7(右) →VLAN ID内填42(右) →提交(右)。

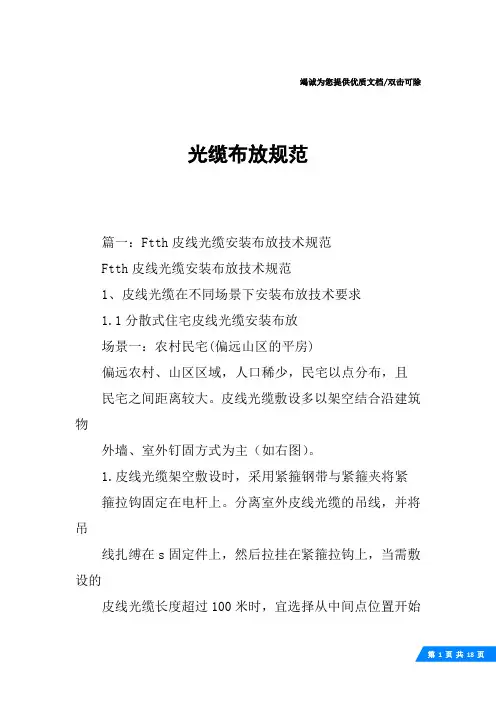

竭诚为您提供优质文档/双击可除光缆布放规范篇一：Ftth皮线光缆安装布放技术规范Ftth皮线光缆安装布放技术规范1、皮线光缆在不同场景下安装布放技术要求1.1分散式住宅皮线光缆安装布放场景一：农村民宅(偏远山区的平房)偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。
皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。
1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。
分离室外皮线光缆的吊线，并将吊线扎缚在s固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。
用纵包管包扎室外皮线光缆吊线与s固定件扎缚处的余长皮线光缆。
室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。
皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值n，并按要求固定钢绞线牢固。
2.皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将c型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在s固定件上，然后拉挂在c型拉钩上，用纵包管包扎室外皮线光缆吊线与s固定件扎缚处的余长皮线光缆。
钉固室外皮线光缆应采用螺钉扣。
在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。
严禁将皮线光缆贴住墙面沿直角弯转弯。
3.皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30cm取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。
室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30cm取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。
运城联通FTTH工程施工规范要求一、光缆路由：光缆敷设前应进行路由复测。
路由及敷设方式应以施工图设计为依据。
必要的路由变更，可由监理、施工人员提出，经建设单位同意确定；对于500m以上较大的路由变更，设计单位应到现场与监理、施工单位协商，建设单位批准，并填写“工程设计变更单”。
二、光缆的敷设：2.1光缆的敷设型号、走向、路由应符合设计文件规定，不宜与电力电缆交越，若无法满足时，必须使用警示套管保护。
2.2光缆布放应顺直，无明显扭绞和交叉；槽道光缆必须绑扎牢固，外观平直整齐，松紧适度，绑扎间距应均匀不宜大于1.5m；2.3架内光缆布放应顺直，出线位置准确、预留弧长一致，并作适当的绑扎。
2.4每条光缆在进线孔和ODF两端应有统一的标识，标识上宜注明光缆两端连接的位置并符合资源管理对光缆标志的要求。
标签书写应清晰、端正和正确。
标签应采用打印塑封，以便日常维护。
2.5光缆敷设工艺必须符合YD5137—2005《本地通信线路工程设计规范》和YD5121—2010《通信线路工程验收规范》的要求。
2.6光缆的配盘、敷设安装的重叠和预留长度应符合光缆在接头处的预留，其预留长度一般为5—10m。
2.7敷设墙壁光缆应满足：离地面高度应不小于3m，跨越街坊、院内通路等应采用钢绞线吊挂。
2.8敷设吊线式墙壁光缆时，吊线式墙壁光缆使用的吊线程式应符合设计要求。
墙上支撑的间距应为8—10m，终端固定物与第一只中间支撑的距离应不大于5m。
2.9敷设钉固式墙壁光缆时，必须在外墙使用线卡钉固光缆；钉固螺丝必须在光缆的同一侧，间距均匀且400mm为宜。
2.10敷设管道光缆时,敷设管道光缆的孔位应符合设计要求；敷设后的光缆应无扭转、无交叉、无明显刮痕和损伤；光缆出管孔150mm以内不得做弯曲处理；光缆接头处两侧光缆布放预留的重叠长度应符合设计要求，接续完成后，光缆余长应在人孔内盘放并固定整齐;管道光缆根据接入需要进行中间人孔预留, 长度为8m—10m；在每个人孔内的光缆上，均应安装光缆识别标志。
FTTH皮线光缆安装布放技术规范1、皮线光缆在不同场景下安装布放技术要求1.1分散式住宅皮线光缆安装布放场景一：农村民宅(偏远山区的平房)偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。
皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。
1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。
分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。
用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。
皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值N，并按要求固定钢绞线牢固。
2. 皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在C型拉钩上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
钉固室外皮线光缆应采用螺钉扣。
在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。
严禁将皮线光缆贴住墙面沿直角弯转弯。
3. 皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。
室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。

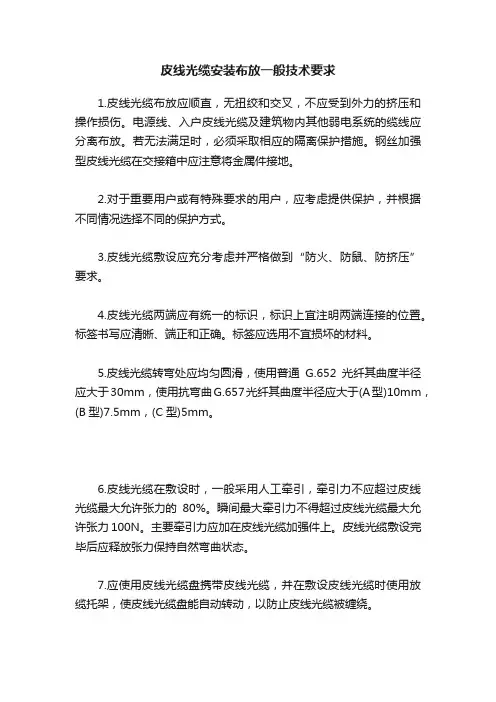

皮线光缆安装布放一般技术要求1.皮线光缆布放应顺直，无扭绞和交叉，不应受到外力的挤压和操作损伤。
电源线、入户皮线光缆及建筑物内其他弱电系统的缆线应分离布放。
若无法满足时，必须采取相应的隔离保护措施。
钢丝加强型皮线光缆在交接箱中应注意将金属件接地。
2.对于重要用户或有特殊要求的用户，应考虑提供保护，并根据不同情况选择不同的保护方式。
3.皮线光缆敷设应充分考虑并严格做到“防火、防鼠、防挤压”要求。
4.皮线光缆两端应有统一的标识，标识上宜注明两端连接的位置。
标签书写应清晰、端正和正确。
标签应选用不宜损坏的材料。
5.皮线光缆转弯处应均匀圆滑，使用普通G.652光纤其曲度半径应大于30mm，使用抗弯曲G.657光纤其曲度半径应大于(A型)10mm，(B型)7.5mm，(C型)5mm。
6.皮线光缆在敷设时，一般采用人工牵引，牵引力不应超过皮线光缆最大允许张力的80%。
瞬间最大牵引力不得超过皮线光缆最大允许张力100N。
主要牵引力应加在皮线光缆加强件上。
皮线光缆敷设完毕后应释放张力保持自然弯曲状态。
7.应使用皮线光缆盘携带皮线光缆，并在敷设皮线光缆时使用放缆托架，使皮线光缆盘能自动转动，以防止皮线光缆被缠绕。
8.在皮线光缆敷设过程中，应严格注意光纤的拉伸强度、弯曲半径，避免光纤被缠绕、扭转、损伤和踩踏。
皮线光缆敷设的最小弯曲半径应符合下列要求：(1)敷设过程中皮线光缆弯曲半径不应小于40mm;(2)固定后皮线光缆弯曲半径不应小于15mm。
9.楼内竖井及桥架要求：(1)电信竖井宜上下一致穿越各个楼层，其内部宽带度不应小于600mm,安装在电缆竖井内的配线箱前操作距离不应小于0.6m。
(2)电信竖井内应预留接地装置。
(3)竖井内的线槽的安装应大于总线缆利用率的50%以上。
(4)竖井内垂直部分入户光缆的布放应每隔1.5米内进行捆绑固定，以防下坠力对纤芯带来的伤害。
10.水平布管要求(弱电井至用户端)：(1)预埋管的管径宜采用φ20 mm --φ25mm，楼内暗管直线预埋管长度应控制在30米内，长度超过30米时应增设过路箱。
FTTH皮线光缆安装布放技术规范1、皮线光缆在不同场景下安装布放技术要求1.1分散式住宅皮线光缆安装布放场景一：农村民宅(偏远山区的平房)偏远农村、山区区域，人口稀少，民宅以点分布，且民宅之间距离较大。
皮线光缆敷设多以架空结合沿建筑物外墙、室外钉固方式为主（如右图）。
1.皮线光缆架空敷设时，采用紧箍钢带与紧箍夹将紧箍拉钩固定在电杆上。
分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在紧箍拉钩上，当需敷设的皮线光缆长度超过100米时，宜选择从中间点位置开始布放。
用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
室外皮线光缆与其他线缆交叉处应使用缠绕管进行包扎保护。
皮线光缆在敷设时，应将皮线光缆的钢绞线适当收紧承受拉力，拉伸力不应超过皮线光缆的额定拉伸力值N，并按要求固定钢绞线牢固。
2. 皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在C型拉钩上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
钉固室外皮线光缆应采用螺钉扣。
在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。
严禁将皮线光缆贴住墙面沿直角弯转弯。
3. 皮线光缆在沿建筑物外墙面隔电子架设时，室外皮线光缆吊线扎缚在三沟隔电子上：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线自缠绕隔电子2圈后用单股铜包钢扎线从光缆吊线入沟的反侧折回，分别从光缆吊线的上、下方穿过，用扎线将吊线紧缠3圈，将扎线拉紧至沟背面交叉折回后继续用扎线将吊线紧缠5圈共8圈后将余线剪除即可，皮缆余弯用卡钉加以固定。
室外皮线光缆吊线在三沟隔电子处终结：室外皮线光缆吊线与皮缆分离30CM取中点将自承式光缆吊线放入沟内折回后用单股铜包钢扎线将光缆吊线另缠10圈后对绞3花再另缠5圈后对绞3花即可，引入光缆用螺钉扣固定。
室外皮线光缆敷设在杆路终结处示意图室外皮线光缆敷设在杆路终结处现场图片室外皮线光缆敷设在杆路中间处示意图室外皮线光缆敷设在建筑物外墙处示意图室外皮线光缆吊线扎缚在三沟隔电子上室外皮线光缆吊线在三沟隔电子处终结场景二：农村民宅(普通平房、自建房)农村民宅分布较为集中，住宅建筑多以平房、自建房为主，分布呈不规则性。
皮线光缆敷设多以沿建筑物外墙、室外钉固方式为主（如右图）。
皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在支撑件上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
室外皮线光缆与室外皮线光缆吊线的分离位置用绝缘胶带捆扎3圈，做好固定保护。
钉固室外皮线光缆应采用螺钉扣。
在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。
严禁将皮线光缆贴住墙面沿直角弯转弯。
室外皮线光缆钉固示意图室外皮线光缆敷设在建筑物外墙处示意图场景三：城中村（平房）位于城乡结合处，以低矮拥挤建筑为主。
居民分布集中，居民住宅呈多样化。
皮线光缆敷设主要以沿建筑物外墙、室外钉固方式为主(如右图)。
皮线光缆在沿建筑物外墙钉固敷设时，采用膨胀螺丝与螺钉将C型拉钩固定在外墙面上，分离室外皮线光缆的吊线，并将吊线扎缚在S固定件上，然后拉挂在支撑件上，用纵包管包扎室外皮线光缆吊线与S固定件扎缚处的余长皮线光缆。
室外皮线光缆与室外皮线光缆吊线的分离位置用绝缘胶带捆扎3圈，做好固定保护。
钉固室外皮线光缆应采用螺钉扣。
在墙角的弯角处，皮线光缆需留有一定的弧度，从而保证皮线光缆的弯曲半径，并用套管进行保护。
严禁将皮线光缆贴住墙面沿直角弯转弯。
室外皮线光缆吊线扎缚在S固定件示意图室外皮线光缆钉固示意图场景四：别墅区高档居民住宅区，以管道光缆敷设为主，其技术安装规范参照本地网通信线路设计及验收规范。
1.2、集中式住宅皮线光缆安装布放场景一：新建住宅楼(已安装线槽、桥架)已安装线槽、桥架的新建住宅楼，皮线光缆敷设主要以线槽布放为主。
1.在楼内垂直方向，皮线光缆宜在弱电竖井内采用电缆桥架或电缆走线槽方式敷设，电缆桥架或电缆走线槽宜采用金属材质制作, 线槽的截面利用率不应超过50%。
2.线槽内敷设皮线光缆应顺直不交叉，皮线光缆在线槽的进出部位、转弯处应绑扎固定；垂直线槽内皮线光缆应每隔1.5m 固定一次。
3.桥架内皮线光缆垂直敷设时，自皮线光缆的上端向下，每隔1.5m 绑扎固定，水平敷设时，在皮线光缆的首、尾、转弯处和每隔5-10m 处应绑扎固定。
4.根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。
5.把皮线光缆布放入线槽，关闭线槽盖时应注意不要把皮线光缆夹在底槽上。
线槽布缆双面胶粘帖方式示意图线槽布缆螺钉固定方式示意图场景二：新建住宅楼(已布放暗管)已布放暗管的新建住宅楼：皮线光缆敷设主要以穿放暗管为主。
利用穿管器在暗管中敷设入户皮线光缆时，可采用石蜡油、滑石粉、润滑剂等无机润滑材料。
竖向管中允许穿放多根入户皮线光缆。
皮线光缆从光分纤箱到用户家庭光终端盒宜单独敷设，尽量避免与其他线缆共穿一根预埋管。
将皮线光缆牵引出管孔后，应分别用手和眼睛确认皮线光缆引出段上是否有凹陷或损伤，如果有损伤，则放弃穿管的施工方式。
确认皮线光缆引出的长度，剪断皮线光缆。
注意千万不能剪得过短，必须预留用于制作光纤机械接续连接插头的长度。
场景三：新建住宅楼(无线槽、桥架、暗管)(1)打楼板洞、敷设暗管新建住宅楼，在没有竖井的建筑物内可采用预埋暗管方式敷设，暗管宜采用钢管或阻燃硬质PVC管，管径不宜小于φ50mm。
直线管的管径利用率不超过60%，弯管的管径利用率不超过50%。
在楼内水平方向皮线光缆敷设可预埋钢管和阻燃硬质PVC管或线槽，管径宜采用φ15-φ25mm，暗管的弯曲半径应大于管径10倍，当外径小于25mm时，其弯曲半径应大于管径6倍，弯曲角度不得小于90度。
(2)敷设线槽新建住宅楼，在没有竖井的建筑物内可采用沿墙敷设线槽。
为了不影响美观，皮线光缆应尽量沿踢脚线、门框等布放线槽，并选择弯角较少，且墙壁平整、光滑的路由（能够使用双面胶固定线槽）。
线槽内敷设皮线光缆应顺直不交叉，皮线光缆在线槽的进出部位、转弯处应绑扎固定；垂直线槽内皮线光缆应每隔1.5m固定一次。
根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。
场景四：现有住宅楼(皮线光缆替换现有电话线、五类线)已有电话线、五类线全部统一更换皮线光缆的住宅楼：在征求业主同意的情况下，以室内/外钉固、敷设波纹管的形式布放皮线光缆。
(1)打楼板洞、室内外钉固皮线光缆选择皮线光缆钉固路由，一般皮线光缆宜钉固在隐蔽且人手较难触及的墙面上，但应选择不易受外力碰撞，安全的地方。
在室内钉固皮线光缆应采用卡钉扣；在室外钉固室外皮线光缆应采用螺钉扣。
采用钉固布缆方法时，应每隔50cm用卡钉扣或螺钉扣固定，必须注意不得损伤皮线光缆，穿越墙体时应套保护管，需特别注意皮线光缆的弯曲、绞结、扭曲、损伤等现象。
皮线光缆钉固示意图室外皮线光缆钉固示意图(2)敷设波纹管选择波纹管布放路由，波纹管应尽量安装在人手无法触及的地方，且不要设置在有损美观的位置，一般宜采用外径不小于25mm的波纹管。
确定过路盒的安装位置，在住宅单元的入户口处以及水平、垂直管的交叉处设置过路盒；当水平波纹管直线段长超过30m或段长超过15m并且有2个以上的90°弯角时，应设置过路盒。
安装管卡并固定波纹管，在路由的拐角或建筑物的凹凸处，波纹管需保持一定的弧度后安装固定，以确保皮线光缆的弯曲半径和便于皮线光缆的穿放。
过路盒内的皮线光缆不需留有余长，只要满足皮线光缆的弯曲半径即可。
波纹管固定示意图场景五：现有住宅楼(利旧现有五类线)已有五类线、且五类线使用年限不长的住宅楼：利旧现有五类线，采用FTTB+LAN模式。
场景六：新农村住宅小区新农村住宅小区：按新建小区的皮线光缆布放方式。
1.3 墙体开孔与皮线光缆穿放皮线光缆经敷设暗管、线槽、室内/外钉固等形式到达住户室外时，采用墙体开挖与皮线光缆穿放形式入户。
1.根据入户皮线光缆的敷设路由，确定其穿越墙体的位置。
一般宜选用已有的弱电墙孔穿放皮线光缆，对于没有现成墙孔的建筑物应尽量选择在隐蔽且无障碍物的位置开启过墙孔。
2.判断需穿放皮线光缆的数量（根据住户数），选择墙体开孔的尺寸,一般直径为10mm 的孔可穿放2条皮线光缆。
3.根据墙体开孔处的材质与开孔尺寸选取开孔工具（电钻或冲击钻）以及钻头的规格。
4.为防止雨水的灌入，应从内墙面向外墙面并倾斜10°进行钻孔。
5.墙体开孔后，为了确保钻孔处的美观，内墙面应在墙孔内套入过墙套管或在墙孔口处安装墙面装饰盖板。
6.如所开的墙孔比预计的要大，可用水泥进行修复，应尽量做到洞口处的美观。
7.将皮线光缆穿放过孔，并用缠绕管包扎穿越墙孔处的皮线光缆，以防止皮线光缆裂化。
8.皮线光缆穿越墙孔后，应采用封堵泥、硅胶等填充物封堵外墙面，以防雨水渗入或虫类爬入。
9.皮线光缆穿越墙体的两端应留有一定的弧度，以保证皮线光缆的弯曲半径。
皮线光缆穿墙敷设及相应保护方式示意图2、皮线光缆安装布放一般技术要求1.皮线光缆布放应顺直，无扭绞和交叉，不应受到外力的挤压和操作损伤。
电源线、入户皮线光缆及建筑物内其他弱电系统的缆线应分离布放。
若无法满足时，必须采取相应的隔离保护措施。
钢丝加强型皮线光缆在交接箱中应注意将金属件接地。
2.对于重要用户或有特殊要求的用户，应考虑提供保护，并根据不同情况选择不同的保护方式。
3.皮线光缆敷设应充分考虑并严格做到“防火、防鼠、防挤压”要求。
4.皮线光缆两端应有统一的标识，标识上宜注明两端连接的位置。
标签书写应清晰、端正和正确。
标签应选用不宜损坏的材料。
5.皮线光缆转弯处应均匀圆滑，使用普通G.652光纤其曲度半径应大于30mm，使用抗弯曲G.657光纤其曲度半径应大于（A型）10mm，（B型）7.5mm，（C型）5mm。
6.皮线光缆在敷设时，一般采用人工牵引，牵引力不应超过皮线光缆最大允许张力的80%。
瞬间最大牵引力不得超过皮线光缆最大允许张力100N。
主要牵引力应加在皮线光缆加强件上。
皮线光缆敷设完毕后应释放张力保持自然弯曲状态。
7.应使用皮线光缆盘携带皮线光缆，并在敷设皮线光缆时使用放缆托架，使皮线光缆盘能自动转动，以防止皮线光缆被缠绕。
8.在皮线光缆敷设过程中，应严格注意光纤的拉伸强度、弯曲半径，避免光纤被缠绕、扭转、损伤和踩踏。
皮线光缆敷设的最小弯曲半径应符合下列要求：（1）敷设过程中皮线光缆弯曲半径不应小于40mm；（2）固定后皮线光缆弯曲半径不应小于15mm。
