施工总平面布置图及临时用地表

施工总平面图、临时设施布局（一）、平面布置原则（1）、按文明施工现场进行布置，施工区与生活区分开，生活区靠近施工现场。

（2）、施工中的主要施工设备、临时用房合理配备后一次性布置不变，其它一此短期的设施可根据需要进行合理调整。

（3）、所有的临时设施布置与施工区域必须按业主指定的区域内。

（二）现场平布置（1）、在生活区布置生活用房。

（2）、现场施工区布置施工用水、施工用电，在生活区布置生活用水及照明电管线，用电线路必须架空搭设。

（3）、现场内按照标准化现场要求布置，在醒目的部位布置各类标志、标牌。

（4）、按要求在办公区、宿舍区、食堂等人员集中的部位设置垃圾箱与消防器材。

（5）、施工附属设施和临建房屋1）施工附属设施应在各施工驻地设一处维修间，内有电焊机一台、气焊设备一套及其他维修工具等。

在施工现场设简易柴油发电间一处，内设60KW 柴油发电机。

2）临建房屋针对本工程特点，我企业拟设在作业区内，并需搭建维修间。

（三）、临时设施（1）、临时设施平面布置根据本工程的施工图纸及我们现场了解情况来看，我们计划在临时用地内布置生活与生产设施，项目部人员全部驻地建设。

项目经理部考虑作为项目部人员生产生活用房，所在地交通便利，有利于综合管理，统一指挥，与业主、监理及外界联系均十分方便，（详见施工平面布置图）（2）、办公设施：为确保该工程管理的规范化、科学化，我公司拟投入电脑、打印机、复印机各二台。

（3）、检测工具为使该工程的质量达到或高于合同的要求，我公司将派具有丰富测量经验的施工人员对该标段进行放样，并用全新的高精度经纬仪、水准仪对工程进行全过程控制。

并设立临时工地土工试验室。

（4）、对外交通及临时道路为保证材料等的运输，施工前应进行部分临时道路的修建，可用挖掘机和推土机将临时道路修建成形，以确保材料等的供应。

（5）、通讯设施项目经理部配备移动电话10部及对讲机20台。

（6）、生产、生活用电施工用电采用延线下火，工地用电实行三级保护。

7）施工总平面图及临时用地表临时设施规划布置1、规划原则：临时设施规划充分利用现有场地，重点保障施工现场,保证职工生活为目的，同时体现公司形象。

2、临时设施规划的布置：现场临时设施利用已开挖基槽北侧布置,利用西侧大门布置公司形象标志以及保卫室。

3、临时用地表临时用地表施工总平面图附后施工现场平面管理1、管理原则施工平面布置充分利用现有场地重点保障施工，保证进度计划的顺利实施为目的。

在工程实施前，制订详细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划，同时制订以上计划的具体实施方案，严格执行、奖惩分明，实施科学文明管理。

2 、平面管理体系由项目经理负责总平面的布置和使用管理。

建立健全调度制度，根据工程进度及施工需要对总平面的使用进行协调和调整，并由工程部对总平面的使用负责日常管理工作。

3 、管理计划的制定施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场、垂直运输等计划，以确保工程进度，充分均衡利用平面空间为目标，制订出切合实际的平面管理实施计划。

并将计划输入电脑，进行有效的动态管理。

4、管理计划的实施根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚条例，在计划执行中不定期召开生产调度会，经充分协调确定后，发布计划调整书。

工程部负责组织阶段性的定期检查监督，确保平面管理计划的实施。

其重点保证项目是：安全用电、场区内外环卫场区道路，给排水系统，垂直运输、料具堆放场地管理调整，机具、机械进退场情况，以及施工作业区域管理等。

临电布置5、临时用水布置施工区用水利用甲方设置的总水源，在现场设置铁制水箱，再通过水泵输送至楼层施工用水。

6、办公区规划1）、本工程办公区设置在施工现场北侧，与施工现场分开，采取集中办公的形式。

2）、办公区内悬挂以下图表：工地管理机构人员名单及其岗位职责、安全文明施工和消防领导小组名单，质量、安全、文明施工、卫生、消防、治安等管理制度，施工总平面图，施工进度网络图等；图表的挂设、桌椅的布置做到整齐有序，保持室内卫生。

施工总平面及临时用地计划（一）临时设施布置施工现场总平面布置总的指导思想：以创建杭州市文明标化工地为前提。

1、大门、围墙布置现场设一个主大门一个辅助门，主大门位于本工程的东面，大门两侧悬挂施工牌、公司质量方针及业主提供的一些必要的宣传品，围墙墙壁上书写公司企业精神及本工程质量目标、工期目标。

辅助门位于西北角，大门均用钢木搭设成公司统一形象，围墙用2 米高彩钢板全封闭(现场外周边已经由主体建筑总承包单位浙江省建工集团有限公司做好封闭维护，整体布置原则上和主体总承包单位的相互协调和融合)。

2、生活临时设施布置办公室位于本工程南面的新建桥的东侧，宿舍、活动室、浴室、食堂、厕所等均布置在本工程南面的新建桥两侧。

3、工作临时设施布置在南侧的东端运输便捷处搭建木工间、钢筋间和仓库，用钢管及彩钢板搭设。

4、现场平面布置参照**文化广场室外景观工程广场铺装标段施工总平面图。

（二）临时施工用电布置方案说明1、本方案根据建设部颁发的JGJ59-99 标准编排，采用TN-S 系统。

2、本工程施工现场各类用电设备共约89 台，总功率约为250KW，计算有效负荷约为130KW。

3、现场临时用电从配电房用电缆引至各分箱及开关箱，最后由开关箱地埋至各固定用电设备。

4、以施工现场实际情况考虑，配电房动力从总配箱分五路输出。

一路用电缆穿Φ75PVC 管地埋至A 区1 号分配箱。

二路用电缆穿Φ75PVC 管地埋至B 区2 号分配箱。

三路由配电房穿Φ75PVC 管地埋至C 区3 号分配箱，四路由配电房穿Φ75PVC 管地埋至木工、钢筋制作棚4 号分配箱，五路由配电房用电缆穿Φ75P VC 管地埋至生活区5 号分配箱供生活用。

三级配电箱统一为开关箱，随用随设。

5、临时设施照明用电从配电房引出至门卫室照明控制箱，再由控制箱地埋至各用电单位。

6、配电房按标准搭建，内设120×200cm 绝缘层压板一块。

各分箱和专用箱尺寸采用70×50×20cm，各开关箱、中间箱、镝灯专用箱尺寸选用60×40×20cm。

施工总平面图及临时用地表根据ISO14000和OSHMS18000标准的要求及本公司环境与职业安全健康管理程序文件，以及现场总包规划的区域，制定科学的平面布置和管理措施，严格按安徽省文明安全工地的标准进行现场平面、空间的分配和动态化管理。

一、现场平面布置设想作为机电安装分包，现场施工平面的布置我方将严格按照总承包的施工总平面布置图布置。

因现场的场地狭小，我方管理人员和现场施工人员的宿舍在工地附近租赁，现场设办公室便于施工管理和与总包及其他专业分包的协调。

具体将根据现场实际情况，和总包单位协商解决。

初步设想如下：地下室预留预埋阶段,因施工现场堆放地小,预留预埋的管线材料现场不考虑批量堆放，材料按需分批供货到现场。

结构施工到达一定高度后材料仓库和加工车间计划设在地下一层。

现场临时设施需求计划见下表：平面布置完后即需对整个施工现场进行总平面管理、其最终要求是：严格按照各施工阶段的施工平面布置图进行规划和管理。

具体做到：①供电、给水、排水等系统的设置严格遵循平面图的布置。

②所有的材料堆场、小型机械的布设均按平面图要求布置，如有调整应有书面的修改通知。

③在做好施工平面管理工作的同时，应经常检查执行情况，坚持合理的施工顺序，不打乱仗，力求均衡生产。

二、材料堆放场地设置（1）施工及周转材料按施工进度计划分批进场，并依据材料性能分类堆放，标识清楚。

做到分规格码放整齐，稳固，做到一头齐、一条线。

（2）施工现场材料保管，将依据材料的性质采取必要的防雨、防潮、防晒、防火、防爆、防损坏等措施。

（3）贵重物品，易燃、易爆和有毒物品及时入库，专库专管，加设明显标志，并建立严格的领退料手续。

（4）材料堆放场地设置需得力的消防措施，消防设施齐全有效，所有施工人员均会正确使用消防器材。

（5）施工现场临时存放的施工材料，须经有关部门批准，材料码放整齐，不得妨碍交通和影响市容。

三、加工车间设置加工车间内力求原材料堆放场地、加工设备、半成品堆放场地布置合理，方便加工，方便搬运。

第二章施工现场平面布置和临时设施、临时道路布置第一节施工平面布置一、施工平面布置的原则1、在满足施工需要前提下，尽量减少施工用地.2、施工现场布置要紧凑合理，充分考虑本工程施工现场的实际情况，合理布置施工现场、临时办公用房、工具房、库房、材料堆放场、临时厕所及临时水电管线布置等，施工总平面布置依据施工要求及环保和消防的要求。

保护好施工现场的原有设施.合理布置各项施工设施，科学规划施工道路.科学确定施工区域,尽量减少交叉作业。

3、尽量降低运输费用，保证运输方便,减少二次搬运。

4、尽量降低临时设施的修建费用，充分利用已有或拟建房屋、管线、道路为施工服务。

5、有利施工、方便生活，居住区到施工区的距离要近。

6、符合劳动保护、技术安全和防火要求.二、施工平面布置的方式1、运输道路的布置：道路应与仓库、料场的位置结合布置，并与场外道路连接.2、仓库的布置:布置接近使用地点，其纵向应与线路平行，装卸时间长的仓库及料场用地要尽量远离道路,以免影响交通。

3、场内临时道路的布置:尽量利用永久道路,必须修建的临时道路,要把仓库、料场和施工点贯穿起来，对过路的管线要先铺设。

4、项目部办公区、生活区的布置：办公区及生活区设在甲方指定位置,生活区和办公区分开布设，食堂布置在生活区为宜。

第二节施工总平面布置图一、施工平面图布置说明1、我公司严格按照施工总平面布置图规划搭设办公室、工人宿舍等临时设施。

2、办公室、职工宿舍配备电脑、设施布置整齐美观、不拥挤、有足够的安全消防通道和良好的采光和通风条件。

3、职工餐厅配备专职的炊事员，确保食堂清洁卫生，炊具干净，室内无蝇鼠,定期对蔬菜、食品进行卫生检查。

炊事员必须身体健康，持有健康上岗证和专用工作服。

4、工人宿舍排出值班表，每日派人清扫，宿舍内不自隔小房间,不乱拉电线，不准留外人住宿.5、生活、卫生区设有专人清理，每周喷洒药剂.6、临时设施采取封闭式管理，并设置值班人员，禁止无关人员随意进出。

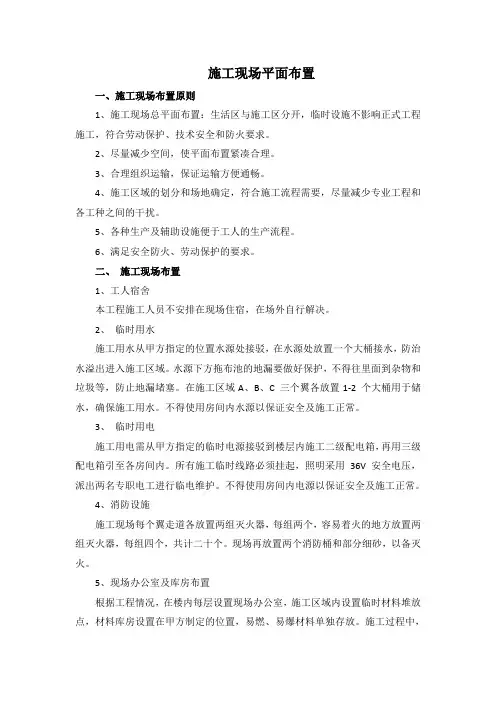

施工现场平面布置一、施工现场布置原则1、施工现场总平面布置：生活区与施工区分开，临时设施不影响正式工程施工，符合劳动保护、技术安全和防火要求。

2、尽量减少空间，使平面布置紧凑合理。

3、合理组织运输，保证运输方便通畅。

4、施工区域的划分和场地确定，符合施工流程需要，尽量减少专业工程和各工种之间的干扰。

5、各种生产及辅助设施便于工人的生产流程。

6、满足安全防火、劳动保护的要求。

二、施工现场布置1、工人宿舍本工程施工人员不安排在现场住宿，在场外自行解决。

2、临时用水施工用水从甲方指定的位置水源处接驳，在水源处放置一个大桶接水，防治水溢出进入施工区域。

水源下方拖布池的地漏要做好保护，不得往里面到杂物和垃圾等，防止地漏堵塞。

在施工区域A、B、C 三个翼各放置1-2 个大桶用于储水，确保施工用水。

不得使用房间内水源以保证安全及施工正常。

3、临时用电施工用电需从甲方指定的临时电源接驳到楼层内施工二级配电箱，再用三级配电箱引至各房间内。

所有施工临时线路必须挂起，照明采用36V 安全电压，派出两名专职电工进行临电维护。

不得使用房间内电源以保证安全及施工正常。

4、消防设施施工现场每个翼走道各放置两组灭火器，每组两个，容易着火的地方放置两组灭火器，每组四个，共计二十个。

现场再放置两个消防桶和部分细砂，以备灭火。

5、现场办公室及库房布置根据工程情况，在楼内每层设置现场办公室，施工区域内设置临时材料堆放点，材料库房设置在甲方制定的位置，易燃、易爆材料单独存放。

施工过程中，可在施工区域客房内设置分包单位的临时办公室，但以不干扰施工为前提。

六、垃圾的清运施工中产生的垃圾白天先堆放在施工区域内的临时垃圾堆放点，进行装袋、密封，夜间通过施工人员自行带走，再运输到医院指定的垃圾堆放点。

边运送垃圾边派专人对医院通道进行清扫，防治垃圾遗洒污染服务区域。

垃圾堆放点每天进行清扫，由专车每天把倾倒的垃圾运走、消纳。

七、施工现场交通组织本工程施工区域位于正在正常营业的医院当中，施工中为了不干扰医院的正常运营，医院是人口流通最多的地方，交通组织非常重要。

施工现场平面布置和临时设施布置第一节、施工临时设施布置1、施工总体布置原则施工总平面布置严格按照施工合同执行相关标准要求，结合本工程施工现场情况，本着“有利生产、经济适用、安全防火和环境保护”的要求进行布置。

2、项目部、施工队地驻地建设本工程根据现场情况，拟设置一个项目部驻地。

驻地均采用15cm厚C20混凝土硬化，驻地房间采用防火、保温的彩钢板进行搭设。

按施工组织设计划分施工段落，并清理施工现场，对驻地进行施工围挡封闭。

生活区内设置职工宿舍、食堂、洗浴室、医务室等房间，满足职工食宿生活的需要。

2.1、宿舍布置宿舍标准间尺寸为5.4m×3.6m，每个房间内设置4人，床架被褥统一、实行军事化管理。

宿舍内设置生活用品专柜，每层宿舍楼设置三个定点垃圾桶。

2.2、厨房、食堂布置在驻地设置厨房，内配成品、半成品储藏柜、消毒柜、冰柜、蒸箱、炉灶、排风扇等设施，门扇下方设置防鼠挡板，燃气罐单独设置存放间。

灶台及其周边铺贴瓷砖，高度1.8m。

食堂门口设挡鼠板，食堂所用餐具按卫生要求及时消毒。

炊事员持健康证上岗。

2.3、厕所布置在宿舍楼附近，设一处水冲式厕所。

场外设置专用化粪池，专人定期清理。

厕所地面铺设白色瓷砖，由专人进行打扫，保持清洁卫生。

2.4、医务室布置在现场设立专门的临时医务室，配备足够的医疗设施、急救设备、常用药物、传染病预防药物和称职的医务人员，同时配备急救担架，用于一旦发生安全事故时对受伤人员的急救。

2.5、其他设施布置驻地内还设置保安室、探亲房等配套设施。

3、施工道路项目经理部设置在道路一侧外边缘不到20米处，临时道路很少，其他利用现有道路。

为确保生产生活区域周围正常运行的需要，设置施工及生活车辆进出的临时道路。

主便道采用C20硬化混凝土路面，路面厚度为20cm，宽度5m，设单侧排水沟。

硬化场地向四周设2%的排水坡，排入排水沟。

同时在各现有道路路口处修筑局部临时道路（结构形式同上）方便车辆和行人通行。

公司地址：浦北县城解放南路2号灵山县气象局职工住宅集资楼工程电话号码：8212343 传真：8213983

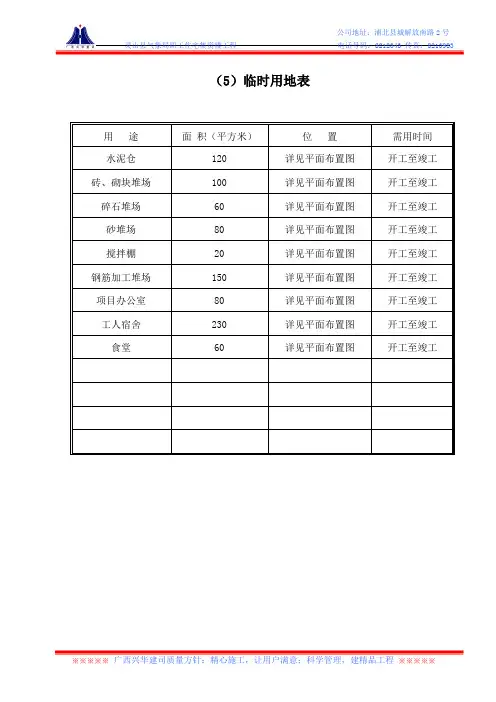

（5）临时用地表
用途面积（平方米）位置需用时间
水泥仓120 详见平面布置图开工至竣工砖、砌块堆场100 详见平面布置图开工至竣工碎石堆场60 详见平面布置图开工至竣工
砂堆场80 详见平面布置图开工至竣工
搅拌棚20 详见平面布置图开工至竣工钢筋加工堆场150 详见平面布置图开工至竣工
项目办公室80 详见平面布置图开工至竣工
工人宿舍230 详见平面布置图开工至竣工食堂60 详见平面布置图开工至竣工
※※※※※广西兴华建司质量方针：精心施工，让用户满意；科学管理，建精品工程※※※※※。

施工总平面布置图及临时用地表
1、施工总平面布置图
投标人应提交一份施工总平面图，绘出现场临时设施布置图并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活等设施的情况和布置。

拟定在本标段工程沿线的空旷位置建立项目经理部，负责主持全部工程任务。

项目部包括职工办公区及生活区、民工生活区、钢筋存放及加工区、模板存放及木工加工区、机械设备停放区以及工地库房等，总占地面积约为12125m2。

（1）施工现场总平面布置图
（2）项目部及生活区布置图
（3）项目部平面布置总图
疏散门
大
门
注：1、投标人应逐项填写本表，指出全部临时设施用地面积以及详细用途。

2、若本表不够，可加附页。

2、临时用地表
临时用地表。

二、施工现场平面布置图和临时设施、临时道路布置（一）临时设置布置要求1、满足消防及规范要求。

2、临时设施布置及标准在征得监理及业主同意后进行搭设。

3、为监理和甲方提供办公用房各20m2一间，并提供如下办公设施：办公桌椅，宽带，空调。

4、现场办公临时设施按中档装修标准进行搭建，包含吊顶、地砖、地板等。

5、卫生间进行精装修。

6、满足现场生产生活的基本需求。

7、本次工人生活区宿舍统一使用24V低压安全电接入，独立设立三组专用220V高压用电间。

8、合理划分区域，在布置时突出显示本公司的文化底蕴。

9、按照办公生活区和生产加工区分开、办公区和生活区分开、管理人员生活区和施工人员生活区分开布置的原则进行临时设施搭建。

10、布置临时设施时，注重维护场地整洁相关配套设施的布置，在施工现场进入口设置洗车台，清洗进入现场的相关车辆。

（二）施工现场临时用水用电及消防设施布置1、施工现场临时用水用电布置1）本工程施工（生活）用水、电接入、排水接出位置，自业主指定位置接入，我方根据供水、供电指定位置，结合本公司现场办公区和生活区实际情况精确计算用水用电量，合理布置临时用水线路和临时用电线路并单独装表计量，接受总包单位对我方的用电用水管理、计量和收费。

2）为防止停水停电影响施工和生活，我方在项目部和生产加工区设置了备用发电机，配电箱和蓄水池（详见临时设施布置图）。

2、消防设施布置1）为保证项目部及加工生产区的安全，在项目部及工生产区内配置消防水管。

2）在施工现场配备足够的消防栓，并确保能正常使用。

3）在办公区每个房间配备一个灭火器，并确保能正常使用，同时做好参施人员的灭火器使用培训工作。

（三）临时设施布置图图2-1项目部平面布置图图2-2加工生产区布置图图2-3消防设施图（四）施工材料运输便道根据现场踏勘，本工程施工材料运输便道拟采用施工现场已有的临时道路和硬质广场路面作为施工材料运输便道，现场没有临时道路处，拟开辟一条临时便道，主要区域位于临时设施布置地点到施工区域处。

2施工现场平面布置和临时设施临时道路布置2.1施工总平面布置根据本工程的地理位置、周边环境以及现场勘察资料，本着实现文明施工、节约的原则，现场平面布置应充分考虑确保交通顺畅、安全生产、文明施工，减少二次搬运以及环保等管理目标的要求，根据本工程施工用地的实际情况及业主对用地的具体要求，顺利实现对现场进行科学、合理布置，同时要优先考虑现场的硬化、绿化、亮化、环保（防尘、降噪、净化排水）及现场管理。

2.1.1施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，确定平面布置原则为：在满足施工的条件下，尽量节约施工临时用地。

满足施工需要和文明施工的前提下，尽可能减少临时建设投资。

在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运。

中小型机械的布置要处于安全范围，避开高空物体打击。

在平面布置上，尽量避免设备安装、绿植绿化及其他施工作业相互干扰。

符合文明施工现场卫生及安全技术要求和防火规范。

根据施工现场阶段的变化做相应调整，具体做到：临时堆场放在工地临时空地；将设备安装、绿化苗木堆场分开管理。

材料堆放挂牌，必要时架空遮盖。

规范现场各项管理工作，按照规定进行施工现场管理，确保文明安全施工，确保工程现场处于整洁、卫生、有序合理的状态，确保该工程在环保、节能等方面成为一个名副其实的绿色环保工程。

2.2施工现场平面布置随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。

本工程现场场地紧张，施工中要兼顾考虑到各工序的施工均衡，场内必须考虑保证施工道路通畅和保证有部分堆料场地。

同时在平面布置中不同期间应充分考虑好施工机械设备、道路、临时堆放场地等的优化合理布置。

2.2.1现场平面布置应遵循原则由于施工现场用地紧张，办公区域、生活区域、施工区域布局采取分散布置原则。

充分体现环保节能和人文相结合，临时设施布置按业主要求进行建设,标准统一,集中文明管理。
