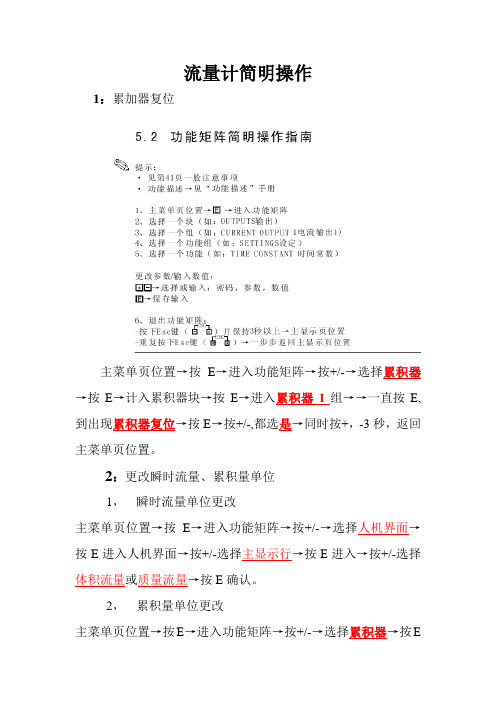

流量计简明操作
1：累加器复位
主菜单页位置→按E→进入功能矩阵→按+/-→选择累积器→按E→计入累积器块→按E→进入累积器1组→→一直按E,到出现累积器复位→按E→按+/-,都选是→同时按+，-3秒，返回主菜单页位置。
2：更改瞬时流量、累积量单位
1，瞬时流量单位更改
主菜单页位置→按E→进入功能矩阵→按+/-→选择人机界面→按E进入人机界面→按+/-选择主显示行→按E进入→按+/-选择体积流量或质量流量→按E确认。
2，累积量单位更改
主菜单页位置→按E→进入功能矩阵→按+/-→选择累积器→按E
→进入累积器块→按E→进入累积器1组→按+/-选择体积流量或质量流量→按E确认。
注：1，流量计更改参数需要输入密码，本仪表的密码为“83”。
.
2，仪表要有专人操作，非操作人员请勿操作仪表，以免误更改参数。
3，专物专用，如介质无需测量，则不要经过流量计。
流量计标定方法
流量计按流向装到标校管线上通电，让流体运行2~3分钟，关闭流量计前后阀门，静置1分钟，按回车键，屏幕提示“输入密码”，输入“020”，按回车键确认，按下键选择“修改设置”，按回车键进入，按下键选择“零点校准”，按回车键确认，按下键选择“是”，屏幕提示“零点校准，请稍后”，提示完毕即零点校准完毕，开启流量计前后阀门，调整流量计出口阀门，流量调整到流量计铭牌最大流量的1/2处，称量误差，如超差，按以下方法修正流量系数：
流量系数调整方法
1．同时按住ESC和向上键,屏幕提示：“输入密码”
2．按住下键移位，按上键输入密码980，按住回车键进入菜单
3．按上键,找到“流量系数”
4．按住回车键,把“流量系数”选中,通过按住下键移位，按上键把新的“流量系数”输进去,再按回车键确认
5．按ESC键退出
注：新的“流量系数”=原“流量系数”*（1-误差值）误差值=（流量计当前累计值- 称重）/称重*100%
分段修正
标定100% Qmax, 20%Qmax, 10%Qmax测试点时把误差直接输到相对应的百分比误差修正点。
请勿更改内部参数。

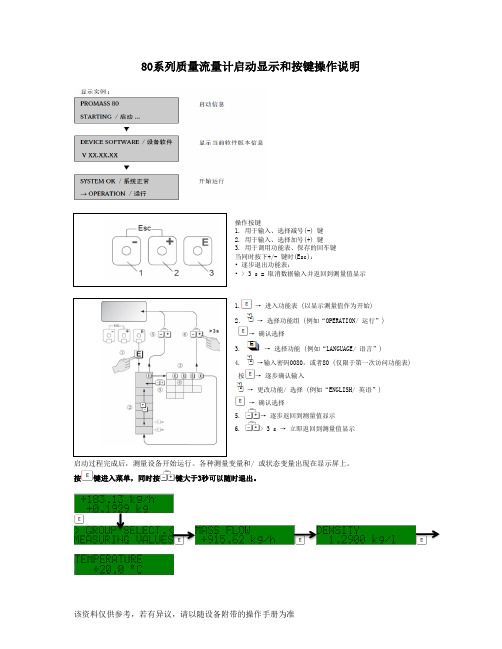

该资料仅供参考，若有异议，请以随设备附带的操作手册为准 80系列质量流量计启动显示和按键操作说明
操作按键
1. 用于输入、选择减号(-) 键
2. 用于输入、选择加号(+) 键
3. 用于调用功能表、保存的回车键
当同时按下+/- 键时(Esc)：
• 逐步退出功能表：
• > 3 s = 取消数据输入并返回到测量值显示
1.
→ 进入功能表 (以显示测量值作为开始) 2．
→ 选择功能组 (例如“OPERATION/ 运行”)
→ 确认选择 3.
→ 选择功能 (例如“LANGUAGE/ 语言”) 4.
→输入密码0080，或者80 (仅限于第一次访问功能表) 按→ 逐步确认输入
→ 更改功能/ 选择 (例如“ENGLISH/ 英语”)
→ 确认选择
5.
→ 逐步返回到测量值显示 6.
> 3 s → 立即返回到测量值显示
启动过程完成后，测量设备开始运行。
各种测量变量和/ 或状态变量出现在显示屏上。
按
键进入菜单，同时按键大于3秒可以随时退出。
一些基本概念：1.Promass是E+H质量流量计的系列名称，80/83是指变送器，也就是一般说的表头的型号，83比80高级一些，如显示屏是4行显示，可以有中文菜单等，精度也比80要稍微高一些；2.在变送器铭牌上可以看到订货号，如80M50-AS2BAAAAA8，其中80是变送器型号，M是指传感器的型号（传感器类型有很多，比如常见的F型，M型，H型，I 型等，各有各的特点，其中F型能满足至少80%以上的场合的需要），50是指管径，后面的一串字符时具体的订货号，各有各的含义，比如分体或者一体的，测量管材质等，都是由后面的这一串字符决定的；3.对80变送器进行设置的时候基本上要考虑这么几个地方：各个变量的单位（尤其是质量流量和密度的单位），输出变量的量程（也就是4-20mA对应的量程的上下限），显示屏上的两行需要显示什么变量；如何对新表进行简单的设置使其工作：首先按E键进入才当，屏幕显示MEASUREING VALUES（当前测量值），按两次+键，显示QUICK SETUP（快速设置），按E键进去；在QS-COMMISION下，讲选项由NO该为YES（表示当前要进行快速设置），按E 键前进；在LANGUAGE（语言下），显示ENGLISH（英语），不用修改，按E键前进；在PRE-SETTING（预设置），显示ACT. SETTING（激活当前设置），不用修改，按E键前进；在SYSTEM UNITS（系统单位）下，显示MASS FLOW（质量流量），按E键前进，显示t/h（质量流量为吨/小时），需要询问现场人员，是采用吨/小时，还是公斤/小时，若是公斤/小时，需按+或者-键修改为kg/h，按E键前进；在UNIT TOTALIZER（质量流量的累积量的单位）下，显示t，即累积量用吨，询问用户是否修改成公斤，按E键前进；在OTHER UNIT?（是否还有其他单位需设置）下，选YES，按E键前进；在SYSTEM UNITS下，默认为VOLUME FLOW（体积流量），按三次+键（第一次按完后选项开始闪，再按两次），显示DENSITY（密度），按E键，DENSITY停止闪烁，再按一次E键，在UNIT DENSITY（密度单位）下，检查单位是否为kg/m3（公斤/立方），若是，按E键前进；若不是，修改为公斤/m³后，按E键前进；屏幕再次显示OTHER UNIT?（是否还有其他单位需设置），将YES选项通过+键修改为NO（不再进行其他单位的设置），按E键前进；在MEASURING MODE（测量模式）下，默认选项为STANDARD（标准，即正负方向都进行测量），不用修改，按E键前进；在SELECT OUTPUT（选择输出）下，默认为CURRENT OUTPUT 1（电流1，一般的默认的都是1路电流输出，带HART协议和SIL安全认证的，但是有些个别现场，订货时订的是两路电流输出，比如即要输出密度，又要输出质量流量，这个要事先问清楚，如果不清楚的话，在这个选项下，可以按+或者-键，看看有没有CURRENT OUTPUT 2（电流输出2）这个选项，如果没有，那就是没有订，如果有，需要问用户是不是要用它输出变量，注意：CURRENT OUTPUT 1（电流输出1），是可以设置4mA值的，而电流输出2不可以，所以电流输出2如果使用的话只能输出质量流量，也就是4mA对应流量为0，20mA对应上限，比如15000公斤/小时；电流输出1一般对应密度值，脱硫工艺石灰石浆液密度值一般下限（4mA）1000公斤每立方，上限（20mA）大概是1500或者1600，具体的得问现场的人;按E键前进；在ASSIGN CURRENT（分配电流输出），看默认选项是否是DENSITY（密度），如果是，按E键前进；如果不是，按+或者-键，找到DENSITY后，按E确定，并前进；在CURRENT SPAN（电流范围），默认选项为4-20ma HART NAM.，不用修改，按E 键前进；在VALUE 0_4mA下通过+或-键将密度的下限值（和现场人确定一下，一般是1000公斤/m³）输入，按E键前进；在VALUE 20mA下通过+或-键将密度的上限值（和现场人确定一下）；按E键前进；在TIME CONSTANT（时间常数）下，默认是1秒，不管他，按E键前进；在FAILSAFE MODE（失效模式）下，默认是MIN. CURRENT（最小电流）不用管，按E键前进；在OTHER OUTPUT？（是否还有其他输出），这时候就要用到刚才说的，到底是有几路电流输出了，如果有电流输出2，这里选YES，在SELECT OUTPUT下，选CURRENT OUTPUT 2（电流输出2），ASSIGN CURRENT 下选MASS LOW（质量流量），VALUE 20ma下输入量程上限，即可，等输入完毕后还会返回OTHER OUTPUT（其他输出），选NO，即可；如果现场没有用2路电流，那在这里直接选NO，后面的直接按E键前进，提示BACK TO MENU后就跳回QS-COMMISION了，设置完成了，+和-键一起按，退到菜单；这时候，仪表已经能正常测量了，但是，屏幕显示还有修改一下，比如第一行显示密度值，第二行显示质量流量，或者第一行显示质量流量，第二行显示累积量什么的，需要问用户想怎么显示；在测量状态下，按E键进入菜单，显示MEASURING VALUES（当前测量值），按+号键，大概5，6次，显示USER INTERFACE（用户界面），按E键进入；在ASSIGN LINE 1（分配第一行显示内容）下，用+或-键找到用户想要的变量，变量选项里东西很多，可能会用到的有这么几个，具体用哪一个得问用户：DENSITY密度，TOTALIZER 1累积器1（就是质量流量的累积量），MASS FLOW质量流量，VOLUME FLOW体积流量，找到想要的东西以后按E键确定就可以了，这时候会提示ENTRY STORED（已经存储了修改），不用管他，就是一个提示，自己又会变成ASSIGN LINE 1（第一行显示变量，这时候对应的变量已经修改成你刚才选择的变量了），按E键前进，显示ASSIGN LINE 2（分配第二行的现实内容），和刚才第一样，问用户要显示什么，找到了以后按确定，然后显示FORMAT（格式，也就是几位小数）不用修改，按E键前进；DISPLAY DAMPING（显示阻尼），默认是5S，就是5秒，不用修改，按E键前进CONTRAST LCD（液晶屏对比度），不用修改，按E键前进；BACKLIGH（背光亮度），不用修改，按E键前进；TEST DISPLAY（是否测试显示），不用修改，按E键前进；会提示BACK TO MENU，然后自动返回菜单，此时设置完成，一起按+和-键推出就可以了；设置完成；。
E+H质量流量计调试80系列质量流量计的的调试指导1.1分体式流量计接线传感器线侧接线图如下上侧为变送器表头腔室内接线，颜色对应如下：4-grey 灰色5-屏蔽6-green 绿色7-屏蔽8-yellow黄色+屏蔽9-pink粉红色10-屏蔽11-white 白色12-屏蔽41-对应线的标号142-对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上。
电源/信号侧接线图：1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。
参数调试1、测量单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择 SYSTEM UNIT （测量单位），按“E”进入，出现UNIT MASS FLOW（质量流量单位），按“+”或者“-”来选择单位为t/h，修改完成用“E”确认。
接着按E，然后找到，用+或者-修改为t。
初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。
同时按+和-返回到主测量画面。
2、流量清零及其单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择（累计），按“E”进入，出现（累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（正向累计）。
修改完成用“E”确认。
按E键进入（累计清零），用＋或者－选择YES ，会弹出对话框Are you sure?,用＋或者－选择YES后，按E 确认后，累积复位完成。
同时按+和-返回到主测量画面。
2、4－20毫安输出量程设置进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E “进入，出现ASSIGNCURRENT ，按下“+”或者“-”选择。
按“E”确认并进入量程设置：CURRENT SPAN，选择4-20mA HART，按E确认后出现VALUE0-4mA，按“+”或者“-”输入下限量程。

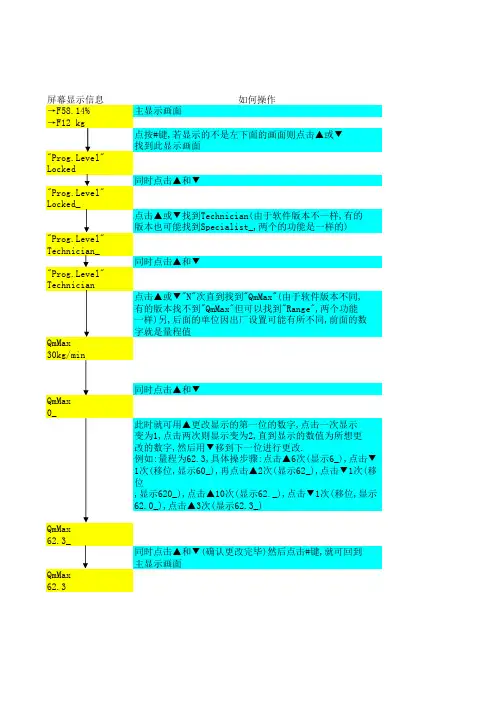

屏幕显示信息如何操作→F58.14%主显示画面→F12 kg点按#键,若显示的不是左下面的画面则点击▲或▼找到此显示画面"Prog.Level"Locked同时点击▲和▼"Prog.Level"Locked_点击▲或▼找到Technician(由于软件版本不一样,有的版本也可能找到Specialist_,两个的功能是一样的) "Prog.Level"Technician_同时点击▲和▼"Prog.Level"Technician点击▲或▼"N"次直到找到"QmMax"(由于软件版本不同,有的版本找不到"QmMax"但可以找到"Range",两个功能一样)另,后面的单位因出厂设置可能有所不同,前面的数字就是量程值QmMax30kg/min同时点击▲和▼QmMax0_此时就可用▲更改显示的第一位的数字,点击一次显示变为1,点击两次则显示变为2,直到显示的数值为所想更改的数字,然后用▼移到下一位进行更改.例如:量程为62.3,具体操步骤:点击▲6次(显示6_),点击▼1次(移位,显示60_),再点击▲2次(显示62_),点击▼1次(移位,显示620_),点击▲10次(显示62._),点击▼1次(移位,显示62.0_),点击▲3次(显示62.3_)QmMax62.3_同时点击▲和▼(确认更改完毕)然后点击#键,就可回到主显示画面QmMax62.3。
80系列质量流量计的的调试指导1.1分体式流量计接线传感器线侧接线图如下上侧为变送器表头腔室内接线，颜色对应如下：4-grey 灰色5-屏蔽6-green 绿色7-屏蔽8-yellow黄色+屏蔽9-pink粉红色10-屏蔽11-white 白色12-屏蔽41-对应线的标号142-对应线的标号2下侧为传感器侧接线腔室的接线对应关系同上。
电源/信号侧接线图：1和2为220伏电源，26（+）和27（-）为4-20毫安信号有源输出，四线制。
参数调试1、测量单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择SYSTEM UNIT （测量单位），按“E”进入，出现UNIT MASS FLOW（质量流量单位），按“+”或者“-”来选择单位为t/h，修改完成用“E”确认。
接着按E，然后找到，用+或者-修改为t。
初次修改选项时会弹出一个权限密码ACCESS CODE ，用“+”或者“-”输入密码80，按“E”确认密码并激活参数修改权限。
同时按+和-返回到主测量画面。
2、流量清零及其单位设置：在测量画面下，按“E”，进入主干菜单，按下“+”或者“-”，选择（累计），按“E”进入，出现（累计流量单位），按“+”或者“-”来选择单位为t，接着按E找到（累计模式），用+或者-修改为（正向累计）。
修改完成用“E”确认。
按E键进入（累计清零），用＋或者－选择YES ，会弹出对话框Are you sure?,用＋或者－选择YES后，按E 确认后，累积复位完成。
同时按+和-返回到主测量画面。
2、4－20毫安输出量程设置进入主菜单，按E后进入主菜单，按下“+”或者“-”，选择CURRENT OUTPUT ，按“E“进入，出现ASSIGNCURRENT ，按下“+”或者“-”选择。
按“E”确认并进入量程设置：CURRENT SPAN，选择4-20mA HART，按E确认后出现V ALUE0-4mA，按“+”或者“-”输入下限量程。
注意，需要输入密码时，输入80即可。
1、按“E”进入“GROUP SELECT”（主菜单），按“+”找到“system units（系统单位）”，按“E”进入，此时，画面显示为“unit mass flow”（这是质量流量的单位），按“+”和“—”进行设置，按“E”键确定存储。
设定完以后，同时按“+”“—”返回总菜单2、从主菜单，按“+”找到“user interface （用户界面）”，按“E”进入，显示为“assigne line 1（第一行显示变量）”，按“+”找到“mass flow”（质量流量），按“E”确认并返回主菜单。
3、从主菜单，按“+”找到“current output 1（电流输出）”按“E”进入，画面显示为“assign current”（定义输出电流），按“+”找到“mass flow”（质量流量），按“E”确认，再次按“E”，画面显示为“current span”（电流范围），按“+”选择“4-20mA hart nam”，按“E”确认，显示画面为“value 0_4mA”输入0-4mA 对应值，按“E”确认进入下一子菜单（4mA设置这个菜单可能没有，新系统默认为0流量对应4mA），此时，显示画面为“value 20mA”，输入20mA对应值，按“E”确认并保存，返回主菜单。
4、从主菜单，按“+”找到“processparameter （过程参数）”按“E”进入，画面为“assigne lf-cut off（小流量切除）”，按“+”找到“mass flow（质量流量）”按“E”确定，再次按“E”，进入“on-val。
Lf-cutoff”，输入数值（此数值为总流量的3~5%），按“E”保存以下为仪表测量出现误差时，服务人员的操作，用户在进行新表调试时，不需要操作。
5、按E进入主菜单后，查找PROCESS PARAMETER（过程参数），翻页找到ZEROADJUSTMENT（零点调整），按E进入。

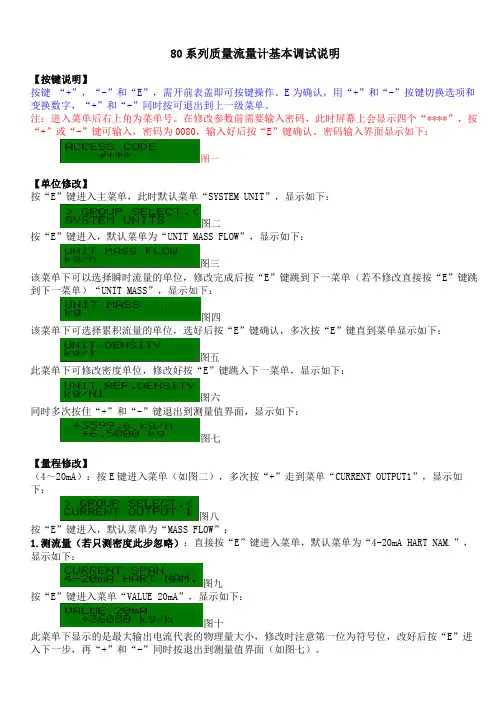

80系列质量流量计基本调试说明【按键说明】按键“+”，“-”和“E”，需开前表盖即可按键操作。
E为确认，用“+”和“-”按键切换选项和变换数字，“+”和“-”同时按可退出到上一级菜单。
注：进入菜单后右上角为菜单号。
在修改参数前需要输入密码，此时屏幕上会显示四个“****”，按“+”或“-”键可输入，密码为0080，输入好后按“E”键确认。
密码输入界面显示如下：图一【单位修改】按“E”键进入主菜单，此时默认菜单“SYSTEM UNIT”，显示如下：图二按“E”键进入，默认菜单为“UNIT MASS FLOW”，显示如下：图三该菜单下可以选择瞬时流量的单位，修改完成后按“E”键跳到下一菜单（若不修改直接按“E”键跳到下一菜单）“UNIT MASS”，显示如下：图四该菜单下可选择累积流量的单位，选好后按“E”键确认，多次按“E”键直到菜单显示如下：图五此菜单下可修改密度单位，修改好按“E”键跳入下一菜单，显示如下：图六同时多次按住“+”和“-”键退出到测量值界面，显示如下：图七【量程修改】（4～20mA）：按E键进入菜单（如图二），多次按“+”走到菜单“CURRENT OUTPUT1”，显示如下：图八按“E”键进入，默认菜单为“MASS FLOW”：1.测流量（若只测密度此步忽略）：直接按“E”键进入菜单，默认菜单为“4-20mA HART NAM.”，显示如下：图九按“E”键进入菜单“VALUE20mA”，显示如下：图十此菜单下显示的是最大输出电流代表的物理量大小，修改时注意第一位为符号位，改好后按“E”进入下一步，再“+”和“-”同时按退出到测量值界面（如图七）。
2.测密度（若只测流量此步忽略）：多次按“+”直到显示如下：图十一按“E”键确认并进入下一菜单，默认菜单“4-20mA HART NAM.”，按“E”键进入，默认菜单“VALUE0_4mA”，显示如下：图十二此菜单下显示的是最小输出电流代表的密度大小，用“+”或“-”进行修改，改好后按“E”进入菜单“VALUE20mA”，显示如下：图十三此菜单下显示的是最大输出电流代表密度的大小，用“+”或“-”进行修改注意，改好后按“E”进入下一步，再“+”和“-”同时按退出到测量值界面（如图七）。
