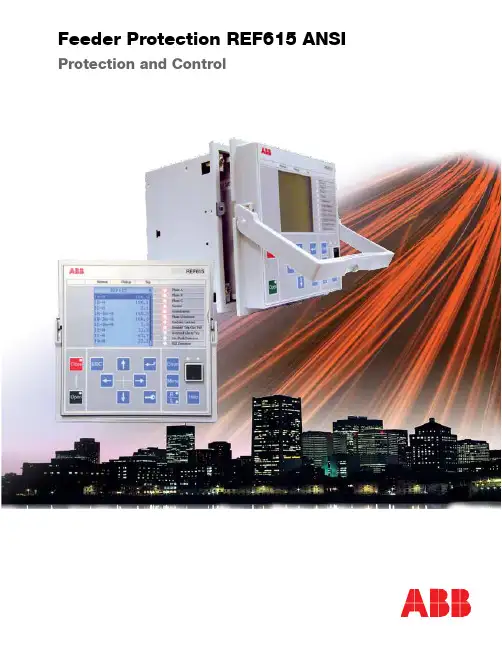

Feeder Protection REF615 ANSIABB2Standardized communicationREF615 supports the new IEC 61850 standard for inter-device communication in substations. The relay also supports the industry standard DNP3.0 and Modbus ® protocols.The implementation of the IEC 61850 substation communication standard in REF615 encompasses both vertical and horizontal communication, including GOOSE messaging and parameter setting according to IEC 61850-8-1. The substation configuration language enables the use of engineering tools for automated configuration, commissioning and maintenance of substation devices.Bus protection via GOOSEThe REF615 IEC 61850 implementation includes GOOSE messaging for fast horizontal relay-to-relay communication. Applying GOOSE communication to the REF615 relays of the incoming and outgoing feeders of a substation, a stable, reliable and high-speed bus protection system can be realized. The cost-effective GOOSE-based bus protection is obtained just by configuring the relays and the operational availability of the protection is assured by continuous supervision of the protection relays and their GOOSE messaging over the station communication network. Costs are reduced since no separate physical input and output hard-wiring is needed for horizontal communication between the relays.IEC 61850-based Connectivity andInteroperability for Distribution SubstationsArea of applicationThe REF615 is a powerful and simple feeder protection relay perfectly aligned for the protection, measurement and supervision of utility substations and industrial power systems. Engineered from the ground up, the new feeder protection relay has been designed to unleash the full potential of the IEC 61850 standard for communication and interoperability of substation automation devices.Unique REF615 features:• High impedance (HIZ) fault detection • Arc flash detection (AFD)• Thermal overload protection of feeder cable • Ring-lug terminals for all inputs and outputs • Large LCD screen with clearly visible font• Environmentally friendly design with RoHS complianceProtection and controlThe REF615 is the most powerful, most advanced and simplest feeder protection relay in its class, perfectly offering time and instantaneous overcurrent, negative sequence overcurrent, phase discontinuity, breaker failure and thermal overloadprotection. The relay also features optional high impedance fault (HIZ) and sensitive earth fault (SEF) protection for grounded and ungrounded distribution systems. Also, the relay incorporates a flexible three-phase multi-shot auto-reclose function for automatic feeder restoration in temporary faults on overhead lines.Enhanced with safety options, the relay offers a three-channel arc-fault detection system for supervision of the switchgear circuit breaker, cable and busbar compartments.The REF615 also integrates basic control functionality, which facilitates the control of one circuit breaker via the relay’s front panel human machine interface (HMI) or remote control system. To protect the relay from unauthorized access and to maintain the integrity of information, the relay has been provided with a four-level, role-based user authentication system, with individual passwords for the viewer, operator, engineer and administrator level. The access control system applies to the front panel HMI, embedded web browser based HMI and the PCM600 relay setting and configuration tool.ABB3disturbance handling1V A D 386601-F L R e v . D D e c e m b e r 2008© C o p y r i g h t 2007, 2008 A B B . A l l r i g h t s r e s e r v e d.• Three phase currents: 5/1 A • Ground current: 5/1 A or 0.2 A• Rated frequency: 60/50 Hz programmable Binary inputs and outputs• Four binary inputs with common ground • Two NO double-pole outputs with TCM • Two NO single-pole outputs • One Form C signal output• One Form C self-check alarm output• Additional seven binary inputs plus three binaryoutputs (available as an option)• IEC 61850-8-1 with GOOSE messaging • DNP3.0 Level 2+ over TCP/IP • Modbus over TCP/IP• Time synchronization via SNTP (primary and backup servers)• Optional serial RS-485 port programmable for DNP3.0 Level 2+ orModbus RTU• IRIG-B time synchronization with the RS-485 optionControl voltage• Option 1: 48 ... 250 V dc, 100 … 240 V ac • Option 2: 24 ... 60 V dcProduct dimensions and weights• Frame: 6.97” (177 mm) W x 6.97” (177 mm) H• Case: 6.57” (165 mm) W x 6.30” (160 mm) H x 6.10” (155 mm)• Weight: Relay - 7.72 lbs. (3.5 kg); Draw-out unit - 3.97 lbs. (1.8 kg) Tools• PCM600 V2.0 SP1 for setting, configuration and data retrieval • COM600 Station Automation series products V3.2• Web browser based user interface (IE 6.0 or later)ABB Inc.Distribution Automation7036 Snowdrift Road Suite 2Allentown, PA USAPhone: +1 610 395-7333Fax: +1 610 395-1055/substationautomation。
馈线保护测控装置REF615产品指南目 录1概述...............................................................12标准配置........................................................13保护功能........................................................34应用...............................................................75控制功能......................................................106测量.............................................................107故障录波......................................................108事件记录......................................................109故障数据记录...............................................1010断路器监视..................................................1011跳闸回路监视...............................................1112自检功能......................................................1113VT熔丝断线监视..........................................1114电流回路监视.. (1115)访问控制 (11)16输入和输出装置...........................................1217通信.............................................................1318技术数据......................................................1419显示选项......................................................3620安装方法......................................................3721外壳和插件单元...........................................3722选机及订货号...............................................3823配件及其订货号...........................................4224工具.............................................................4225ABB采用的解决方案....................................4426接线图..........................................................4527认证.............................................................4828参考资料 (4829)功能、代码和符号 (49)免责声明本文信息可能会更改，恕不另行通知。

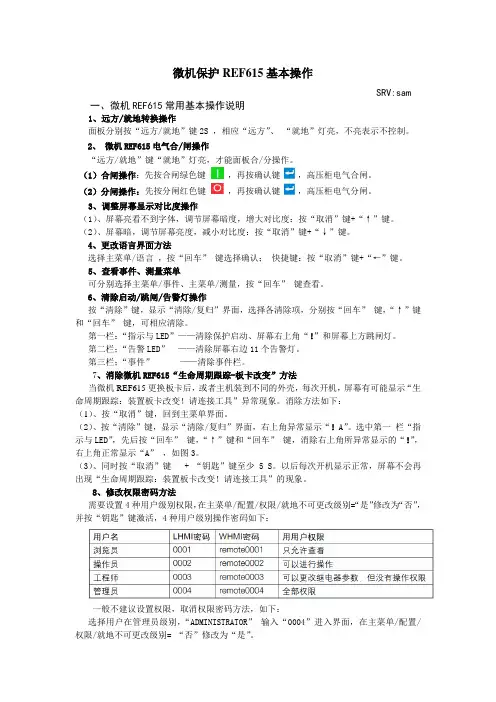

微机保护REF615基本操作SRV:sam一、微机REF615常用基本操作说明1、远方/就地转换操作面板分别按“远方/就地”键2S ，相应“远方”、“就地”灯亮，不亮表示不控制。
2、微机REF615电气合/闸操作“远方/就地”键“就地”灯亮，才能面板合/分操作。
（1）合闸操作：先按合闸绿色键，再按确认键，高压柜电气合闸。
（2）分闸操作：先按分闸红色键，再按确认键，高压柜电气分闸。
3、调整屏幕显示对比度操作（1）、屏幕亮看不到字体，调节屏幕暗度，增大对比度：按“取消”键+“↑”键。
（2）、屏幕暗，调节屏幕亮度，减小对比度：按“取消”键+“↓”键。
4、更改语言界面方法选择主菜单/语言，按“回车”键选择确认；快捷键：按“取消”键+“←”键。
5、查看事件、测量菜单可分别选择主菜单/事件、主菜单/测量，按“回车”键查看。
6、清除启动/跳闸/告警灯操作按“清除”键，显示“清除/复归”界面，选择各清除项，分别按“回车”键，“↑”键和“回车”键，可相应清除。
第一栏：“指示与LED”——清除保护启动、屏幕右上角“！”和屏幕上方跳闸灯。
第二栏；“告警LED”——清除屏幕右边11个告警灯。
第三栏；“事件”——清除事件栏。
7、消除微机REF615“生命周期跟踪-板卡改变”方法当微机REF615更换板卡后，或者主机装到不同的外壳，每次开机，屏幕有可能显示“生命周期跟踪：装置板卡改变！请连接工具”异常现象。
消除方法如下：（1）、按“取消”键，回到主菜单界面。
（2）、按“清除”键，显示“清除/复归”界面，右上角异常显示“！A”。
选中第一栏“指示与LED”，先后按“回车”键，“↑”键和“回车”键，消除右上角所异常显示的“！”，右上角正常显示“A”，如图3。
（3）、同时按“取消”键 + “钥匙”键至少5 S。
以后每次开机显示正常，屏幕不会再出现“生命周期跟踪：装置板卡改变！请连接工具”的现象。
8、修改权限密码方法需要设置4种用户级别权限，在主菜单/配置/权限/就地不可更改级别=“是”修改为“否”，并按“钥匙”键激活，4种用户级别操作密码如下：一般不建议设置权限，取消权限密码方法，如下：选择用户在管理员级别，“ADMINISTRATOR”输入“0004”进入界面，在主菜单/配置/权限/就地不可更改级别= “否”修改为“是”。

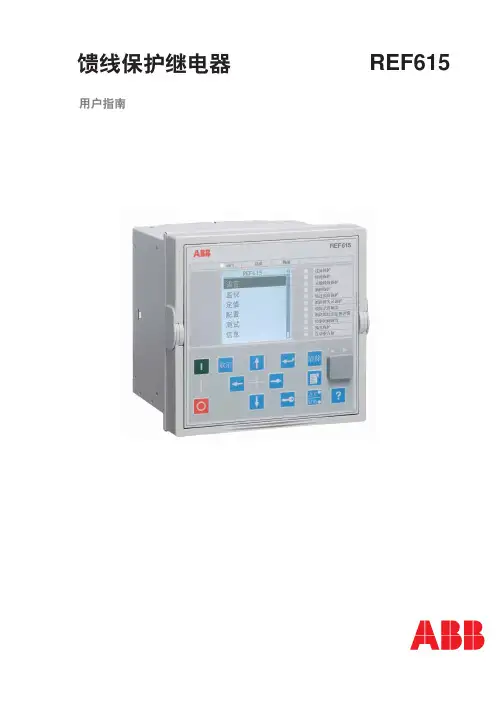

馈线保护继电器REF615用户指南目 录1概述...................................42标准配置...............................43保护功能...............................54应用...................................75控制功能...............................96测量功能...............................97故障录波...............................98事件记录...............................99故障数据记录...........................910断路器监视.............................911跳闸回路监视..........................1012自检功能 (1013)访问控制 (10)14输入和输出............................1015通信..................................1116技术数据..............................1217显示选项..............................2818安装方法..............................2919继电器外壳和继电器插件单元............2920整机订货号............................3021配件订货号............................3322工具..................................3323端子图................................3524认证..................................3725参考资料 (3726)功能、代码和符号 (38)免责声明本文件中的信息可能会更改，恕不另行通知。
REF615K/ABB综合保护继电器说明书
Relion® 615系列馈线保护测控装置REF615北京凯米特北区售后中心
应用范围：为电力系统和工业配电网提供保护、控制、测量和监视功能
所属类别：电厂AK1703系统
REF615作为专用馈线保护和测控装置，专门用于保护、控制、测量和监视公共和工业配电系统。
REF615既可以适应中性点不接地电网又可以适应中性点电阻或阻抗接地电网。
此外，利用装置先进的站级间通信功能，REF615也可以用于环形网状配电网络或辐射网络保护。
被保护的电网包含多次馈电和分布式发电。
REF615具备12种标准配置，适应于常用的馈线保护和测控应用。
REF615的特点是支持变电站IEC61850通信标准，并行冗余协议（PRP）和高可用性无缝冗余度协议（HSR），其中IEC61850通信标准包含IEC 61850-9-2 LE。
该继电器还支持DNP3，IEC 60870-5-103和Modbus® 规约。
通过SPA-ZC 302规约适配器支持Profitbus DPV1规约。
ABB 615系列保护测控装置与COM600小型变电站综合自动化系统装置共同构成真正的IEC 61850解决方案，保证公用配电网和工业配电网的配电安全可靠。
为了便于实施和简化系统工程，ABB保护测控装置配备有包含软件编译和装置特定信息的链接宝，如单线图模板、事件和参数列表的完整数据模型。
利用连接包，装置可以通过PCM600保护测控装置管理软件完成配置，与COM600小型变电站自动化系统装置或MicroSCADA Pro网络控制和管理系统集成。
ref615保护装置说明书【实用版】目录1.引言2.产品概述3.主要技术参数4.功能特点5.保护装置的安装与使用6.维护与保养7.结论正文【引言】本文档是关于 ref615 保护装置的说明书。
本保护装置是一种高性能、多功能的保护设备，主要用于对电力系统中的电气设备进行保护。
本文档将详细介绍ref615 保护装置的各项技术参数、功能特点、安装使用方法以及维护保养等方面的内容。
【产品概述】ref615 保护装置是一种智能化、数字化的保护装置，适用于各种电压等级的电力系统。
其主要功能是对电力系统中的电气设备进行过电流、过电压、欠电压、接地故障等保护，确保电力系统的安全稳定运行。
【主要技术参数】1.额定电压：AC 1000V2.额定电流：1000A3.保护类型：过电流、过电压、欠电压、接地故障等4.响应时间：≤100ms5.工作环境温度：-20℃～+55℃【功能特点】1.智能化程度高，能够自动识别故障类型并进行保护动作。
2.具有自检功能，能够对本装置进行自我检测，确保装置正常运行。
3.具有远程通信功能，能够与上位机进行数据通信，实现远程监控。
4.具有故障记录功能，能够记录最近 10 次故障发生的时间及类型。
【保护装置的安装与使用】1.安装前应检查保护装置的外观是否有破损，接线端子是否紧固。
2.根据接线图进行接线，注意接线顺序及颜色标示。
3.接线完成后，进行通电试验，检查保护装置是否能正常工作。
4.在使用过程中，应定期对保护装置进行检查，确保其正常运行。
【维护与保养】1.定期检查保护装置的运行状态，发现异常应及时处理。
2.定期清洁保护装置，防止灰尘、潮湿等影响其正常运行。
3.在维护保养时，应遵循相关安全规定，确保人身安全。
【结论】ref615 保护装置具有较高的技术性能和可靠性，能够对电力系统中的电气设备进行有效保护。
第1页共1页。
abb615继保说明书定值显示

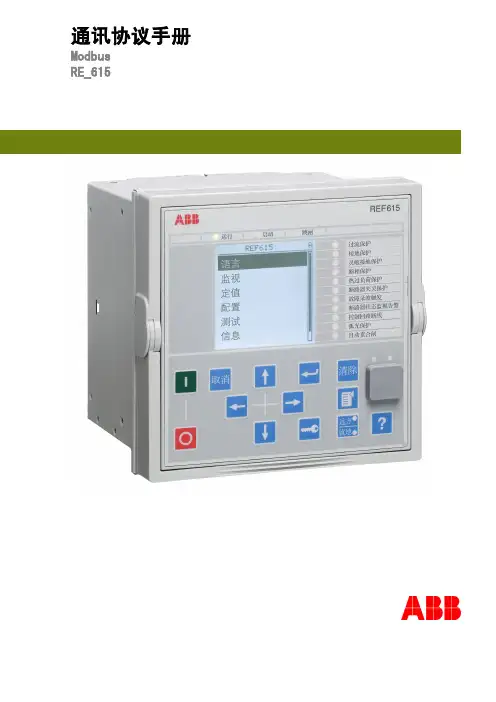

1、显示屏，单线图,测量界面,主菜单。
2、测试及保护LED指示，Ready-LED长亮:OK,Ready-LED闪烁:装置內部故障。
Start-LED长亮:保护功能启动,Start-LED闪烁:装置闭
锁,Trip-LED:装置保护跳闸。
3、11个可编程LED，LED可为报警及指示,可设置为常亮或闪烁。
4、控制按钮，按断开/投入，进入來确认动作、若有多于一个以上可控制设备,需先用方向键来选择要控制的设备，需在本地模式下控制。
5、退出\取消，可用來取消动作或退出设定模式返回至主菜单。
6、方向键，左=返回,右=进入,上=向上,下=向下上/下亦可选择可控制设备。
7、进入\选择，进入保存设定值修改模式及确认设定值。
8、权限，若有使用权限,可利用此按钮登入或退出。
9、清除，清除事件或指示。
10、主菜单，在主菜单,单线图,测量页面。
11、就地\远方，改变控制权限本地/远方。
12、帮助，查看帮助信息。
REF615K/ABB综合保护继电器说明书
Relion® 615系列馈线保护测控装置REF615北京凯米特北区售后中心
应用范围：为电力系统和工业配电网提供保护、控制、测量和监视功能
所属类别：电厂AK1703系统
REF615作为专用馈线保护和测控装置，专门用于保护、控制、测量和监视公共和工业配电系统。
REF615既可以适应中性点不接地电网又可以适应中性点电阻或阻抗接地电网。
此外，利用装置先进的站级间通信功能，REF615也可以用于环形网状配电网络或辐射网络保护。
被保护的电网包含多次馈电和分布式发电。
REF615具备12种标准配置，适应于常用的馈线保护和测控应用。
REF615的特点是支持变电站IEC61850通信标准，并行冗余协议（PRP）和高可用性无缝冗余度协议（HSR），其中IEC61850通信标准包含IEC 61850-9-2 LE。
该继电器还支持DNP3，IEC 60870-5-103和Modbus® 规约。
通过SPA-ZC 302规约适配器支持Profitbus DPV1规约。
ABB 615系列保护测控装置与COM600小型变电站综合自动化系统装置共同构成真正的IEC 61850解决方案，保证公用配电网和工业配电网的配电安全可靠。
为了便于实施和简化系统工程，ABB保护测控装置配备有包含软件编译和装置特定信息的链接宝，如单线图模板、事件和参数列表的完整数据模型。
利用连接包，装置可以通过PCM600保护测控装置管理软件完成配置，与COM600小型变电站自动化系统装置或MicroSCADA Pro网络控制和管理系统集成。
