小议卷盘式喷灌机的工作方式与设计

卷盘式喷灌机使用方法卷盘式喷灌机是一种常用于农田灌溉的设备，它通过卷绕的方式将灌溉管道展开，并喷洒水流到农田中，从而实现灌溉作用。

下面是卷盘式喷灌机的使用方法的相关参考内容。

1. 准备工作在使用卷盘式喷灌机之前，首先要进行一些准备工作。

检查喷灌机的各个部件是否正常，并清洁机器表面上的杂物。

检查油箱中的油位是否足够，如果不足，及时添加。

排除喷灌机上的杂物和积水，确保机器的正常运行。

2. 安装灌溉管道将灌溉管道卷轴固定在卷盘上，并确保所有接头牢固无漏水。

将灌溉管道从喷灌机上解卷出来，并将管道沿着农田需要灌溉的方向展开。

在展开管道时，要保持管道的拉伸均匀，并确保灌溉管道的连接处紧密可靠。

3. 连接喷头将喷头连接到灌溉管道的末端，并通过相应的接头将喷头固定在管道上。

喷头是决定灌溉效果的关键部件，应根据农田的实际情况选择合适的喷头类型和喷洒范围。

4. 调整喷洒范围和喷洒角度根据农田的大小和需求，调整喷头的喷洒范围和喷洒角度。

通过调整喷头的喷洒角度，可以控制喷洒的水流覆盖面积；通过调整喷洒范围，可以控制每个喷头的喷水量。

5. 启动喷灌机在确保所有准备工作完成后，可以启动喷灌机。

打开主电源开关，然后按下启动按钮。

启动后，喷灌机会自动将灌溉管道卷绕回原处，并开始喷洒水流到农田中。

6. 监控喷灌过程在喷灌过程中，要随时注意监控喷头喷洒情况。

如果发现有异常，如喷头堵塞或水流不均匀等问题，应及时停止喷灌机，并进行检修或调整。

7. 关闭喷灌机当需要停止喷灌时，可以手动关闭喷灌机。

按下停止按钮后，喷灌机会自动停止工作，并将灌溉管道卷绕回卷盘上。

卷盘式喷灌机的使用方法就是以上的几个步骤。

需要注意的是，使用过程中要合理调整喷头，保证灌水均匀，并及时处理喷头堵塞等问题。

同时，在使用过程中要严格遵守使用说明书和安全操作规程，保证人身安全。

卷盘式喷灌主要由底架、卷盘、PE 管、水涡轮、变速箱、速度补偿装置和喷水车组成，其工作原理是利用水压通过水涡轮、变速箱以及传动系统转动卷盘，从而带动输水管地块的一端向主机方向一端回卷，喷水行车在设定的速度下匀速往回行走，边行走边喷水，直至完成整个地块的灌溉。

卷盘式喷灌机本身不需要
额外的动力，它是依靠进入系统的水压力来完成所有工作的。

卷盘式喷灌机在市场上主要销售两种机型，分别是单喷头卷盘式喷灌和多喷头桁架喷灌。

单喷头卷盘式喷灌适用范围广，JP75-300为市场上的主要机型，喷枪射程远，灌溉均匀度高，可同时灌溉多块土地，易于操作。

喷头为垂直摇臂喷头，具有喷洒均匀、压力损失小、雾化指数高等特点，主要材料是铝合金和硬化塑料，喷枪可灵活转动，使用寿命长达10年以上。

多喷头桁架喷灌采用低压式喷灌，主要用于比较娇嫩的农作物，可以避免高压喷灌下对作物和幼苗的冲击，同时起到保护土壤的作用。

涡轮由不锈钢冲压组合而成，外壳采用高强度铝合金压铸，轴封为机械式密封，密封良好，工作效率高，耐水质腐蚀。

水涡轮的出水处有调整舌板，可实现出水和卷管的无级变速，确保回收速度均匀。

安徽艾瑞德农业装备股份有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，公司自主研发和生产的高效节水节能、大幅节省人工并显著提高产量的农业灌溉植保装备，为广大国内外大型粮食与经济作物的农场主提供具有国际品质的灌溉植保产品与服务。

公司通过质量环境安全管理体系认证，为国家安全生产二级企业，拥有全自动化生产装备，使用ERP先进的管理软件，产品目前已经获得国家节水认证。

欢迎大家点击安徽艾瑞德农业装备股份有限公司前来咨询！。

卷盘式喷灌机工作原理介绍卷盘式喷灌机是一种常见的农业灌溉设备，用于在农田中灌溉作物。

本文将详细介绍卷盘式喷灌机的工作原理，包括其结构、工作原理和主要优点。

结构卷盘式喷灌机由以下几部分组成： 1. 卷盘：卷盘是喷灌机的主要结构，通常由钢铁制成。

卷盘上卷着喷灌机所需的喷灌管和输水管。

2. 喷灌管：喷灌管是连接卷盘和喷头的管道，通常由可伸缩的塑料材料制成，可以根据需要进行延伸或缩短。

3. 喷头：喷头是喷灌机的关键组件，用于将水喷洒到农田中的作物上。

根据实际需要，可以设置不同类型的喷头以满足不同种类作物的灌溉需求。

工作原理卷盘式喷灌机的工作原理非常简单，主要分为以下几个步骤： 1. 卷盘展开：当开始工作时，卷盘上的喷灌管和输水管会自动展开，准备进行喷灌工作。

2. 供水：通过主要供水管道或水泵，将水引入喷灌机的喷灌管中。

水源通常来自水井、河流或蓄水池等。

3. 喷灌：当水进入喷灌管后，喷头会自动打开，将水均匀喷洒到农田中的作物上。

喷头可以调整喷水的角度和喷水量，以适应不同的作物需求。

4. 移动：喷灌机可以沿着农田的轨道移动，确保整个农田都能获得均匀的灌溉。

优点卷盘式喷灌机具有以下几个主要优点： 1. 高效灌溉：卷盘式喷灌机使用喷头进行喷灌，可以将水均匀地喷洒到作物上，提高灌溉的效果。

2. 节水节能：通过使用喷头进行喷灌，可以减少水的浪费，并降低灌溉所需的能源消耗。

3. 自动化操作：卷盘式喷灌机具有自动展开和卷紧的功能，并且可以通过控制系统进行自动化操作。

4. 适应性强：卷盘式喷灌机可以根据不同作物和土壤的需求进行调整，以满足不同农田的灌溉要求。

应用领域卷盘式喷灌机广泛应用于农田灌溉和园林绿化等领域。

它可以用于灌溉各种作物，如小麦、水稻、玉米等。

此外，它还被广泛应用于果园、蔬菜大棚和高尔夫球场等园林景观的灌溉工作中。

维护保养为了确保卷盘式喷灌机的正常工作和延长其使用寿命，需要定期进行维护保养工作。

卷盘式喷灌机工作原理简介卷盘式喷灌机是一种用于农田灌溉的设备，它能够将水通过喷头均匀地喷洒到农田中。

它的工作原理主要包括水源供给、输水系统、卷盘系统和喷洒系统。

水源供给卷盘式喷灌机需要有稳定的水源供给，通常会使用河流、湖泊或水井等自然水源。

在开始工作之前，需要将水源与输水系统连接起来，确保有足够的水量供应。

输水系统输水系统是将来自水源的水引导到卷盘上，并通过喷头进行喷洒的关键部分。

输水系统主要由进口管道、主输送管道和支线管道组成。

1.进口管道：进口管道是将来自水源的水引入到主输送管道中的管道。

它通常具有较大的直径，以保证足够的流量。

2.主输送管道：主输送管道是将从进口管道引入的大量水分配到各个支线上的管道。

它通常被埋在地下，以防止被损坏。

3.支线管道：支线管道是将主输送管道中的水引导到卷盘上的喷头的管道。

它通常位于地面上，以便更换和维修。

卷盘系统卷盘系统是卷盘式喷灌机的核心部分，它负责将输送过来的水通过喷头均匀地喷洒到农田中。

卷盘系统主要由卷盘、卷筒、传动装置和控制装置组成。

1.卷盘：卷盘是一个圆筒形的装置，用于存放输送水源的软管。

它通常由金属材料制成，具有足够的强度和刚性。

2.卷筒：卷筒是固定在卷盘上，并用于收回和释放软管的装置。

当需要喷洒时，卷筒会释放足够长度的软管；当喷洒结束时，卷筒会自动收回软管。

3.传动装置：传动装置是将电力或液压能源转换为机械能以驱动卷筒工作的设备。

它通常由电机、减速器和链条等组成。

4.控制装置：控制装置用于控制传动装置的启停和速度调节，以实现对喷洒水量和范围的控制。

通常采用遥控或自动化控制方式。

喷洒系统喷洒系统是卷盘式喷灌机的最后一部分，它负责将水从软管通过喷头均匀地喷洒到农田中。

喷洒系统主要由喷头、喷水孔和调节装置组成。

1.喷头：喷头是将水分散成细小水滴并均匀地喷洒到农田中的装置。

它通常由塑料材料制成，具有一定的耐腐蚀性和耐磨性。

2.喷水孔：喷水孔是位于喷头上的小孔，通过它将水分散成细小水滴。

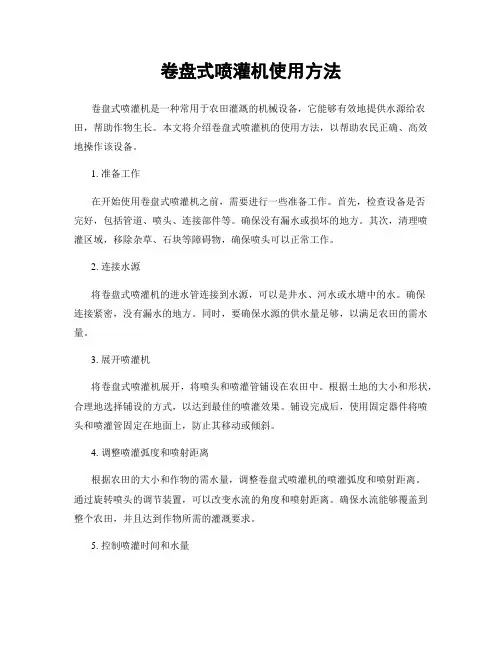

卷盘式喷灌机使用说明卷盘式喷灌机使用说明引言：卷盘式喷灌机是现代农业中普遍使用的灌溉设备之一。

它通过喷洒水滴或雾化水雾的方式，将水分均匀地送到农作物的根部，以满足植物的生长需求。

本文将深入探讨卷盘式喷灌机的使用方法、注意事项以及对农作物生长的影响。

一、卷盘式喷灌机的使用方法1. 准备工作：在使用卷盘式喷灌机之前，需要确保以下准备工作已经完成：- 确定喷灌机的布置位置，保证其能覆盖到要灌溉的农作物区域。

- 检查水源是否接通，并保证水源的质量符合农作物的需求。

- 检查机器的工作状况，包括喷头、水管、控制系统等。

2. 设置灌溉时间和水量：根据农作物的需求和当地的气候条件，设置合适的灌溉时间和水量。

- 农作物对水分的需求随生长阶段不同而变化，需要根据其生长状况进行调整。

- 当地的气候条件，如温度、湿度和风速等，也会影响灌溉的水量和时间。

3. 启动喷灌机：将喷灌机连接到电源，并按照设备上的说明启动机器。

- 确保机器工作正常后，逐步调整水压和喷洒角度，以确保水分均匀地分布在作物的根部。

二、卷盘式喷灌机的注意事项1. 维护设备：定期检查和维护卷盘式喷灌机，以保证其正常工作。

- 清洗喷头和水管，以防止堵塞。

- 检查水泵和控制系统的工作状态，如有异常及时修理或更换。

2. 控制水质：水质对喷灌机的正常运行和农作物的生长起着重要作用。

- 确保水源的质量，含有过多杂质和化学物质的水会对农作物造成损害。

- 如水质不符合要求，可以使用滤网或添加洁净剂等方法进行处理。

3. 灵活调整喷洒方式：根据农作物的需求和生长状态，可以灵活调整喷灌机的喷洒方式。

- 在干旱季节，可以增加喷洒时间和水量，以满足农作物对水分的需求。

- 在雨季或高湿度的环境中，可以减少喷洒时间，以避免农作物过湿导致疾病发生。

三、卷盘式喷灌机对农作物生长的影响1. 提供均匀的灌溉：卷盘式喷灌机能够将水分均匀地喷洒到农作物的根部，避免出现过湿或过旱的情况。

- 这有助于促进农作物的正常生长和发育，提高产量和品质。

卷盘式喷灌机使用说明一、引言卷盘式喷灌机是一种高效节水的农业灌溉设备，广泛应用于农田、果园、蔬菜大棚等领域。

本文旨在提供卷盘式喷灌机的使用说明，帮助用户正确操作和维护设备，保证其正常运转和延长使用寿命。

二、设备结构卷盘式喷灌机主要由卷盘、喷头、水泵、发动机等组成。

1. 卷盘：用于收放喷灌管道，通常由钢铁制成，具有较强的耐腐蚀性和承载能力。

2. 喷头：用于将水流均匀地喷洒到作物上，通常由塑料制成，具有耐磨损性和防堵塞性。

3. 水泵：用于将水从水源输送到喷头处，通常采用离心泵或柱塞泵等类型。

4. 发动机：用于驱动水泵工作，通常采用柴油发动机或汽油发动机等类型。

三、操作步骤1. 准备工作（1）检查设备是否完好无损，并清理设备表面的杂物和污垢。

（2）检查水源是否充足，水质是否符合要求，如有需要，应进行净化处理。

（3）检查油箱油量和发动机冷却液水平，如不足应及时添加。

2. 安装喷灌管道（1）将喷灌管道从卷盘上取下，并展开到需要灌溉的地方。

（2）将喷头安装在管道末端，并根据实际需要调整喷头的角度和高度。

3. 启动设备（1）打开发动机的燃油阀门，并启动发动机。

（2）打开水泵的进水阀门，并调整出水压力和流量。

4. 进行喷灌作业（1）将卷盘上的手柄转动，收回喷灌管道，直至全部收回到卷盘上。

（2）按下控制按钮，使喷头开始工作。

根据实际情况调整喷头的工作时间和频率。

5. 结束工作（1）停止发动机并关闭燃油阀门和进水阀门。

（2）将卷盘上的手柄转动，使喷灌管道全部展开到地面上。

四、维护保养1. 定期更换机油和滤清器，并清洗发动机和水泵的散热器。

2. 定期检查喷头是否堵塞或损坏，并及时更换。

3. 定期检查卷盘和喷灌管道的连接处是否松动或磨损，如有需要，应及时修理或更换。

4. 定期检查水泵和发动机的传动部件是否正常运转，并润滑传动部件。

5. 存放时应将设备清洗干净，并储存在干燥通风处，以防生锈和腐蚀。

五、注意事项1. 在使用过程中，应注意安全，避免触电、火灾等事故的发生。

卷盘式喷灌机使用说明一、卷盘式喷灌机概述卷盘式喷灌机是一种用于农田灌溉的设备，它通过卷盘将喷灌管道自动卷回，实现农田的自动喷灌。

本文将从安装、操作、维护等方面进行详细介绍。

二、安装1. 确定安装地点选择一个平整的空地作为卷盘式喷灌机安装地点，并确保其周围没有障碍物阻挡。

2. 安装固定支架将固定支架按照说明书的要求进行固定，确保支架稳固并能承受卷盘式喷灌机的重量。

3. 连接供水管道将卷盘式喷灌机的进水口与供水管道连接，确保连接牢固，无漏水现象。

4. 安装电源根据卷盘式喷灌机的电源要求，进行电源的连接和接地。

三、操作1. 打开电源按下电源按钮，启动卷盘式喷灌机。

2. 设置喷洒范围和喷洒时间根据需要设置卷盘式喷灌机的喷洒范围和喷洒时间。

可以通过控制面板上的按钮或旋钮进行相应的设置。

3. 开始喷洒确认设置无误后，按下开始按钮，卷盘式喷灌机将开始喷洒水源。

4. 监控喷洒情况在喷洒过程中，需要定期检查卷盘式喷灌机的工作情况，如喷洒是否均匀、喷洒范围是否符合要求等。

若有异常情况，需要及时停止喷洒并检修。

四、维护1. 定期清洗卷盘式喷灌机喷洒后会积累一定的污垢，定期清洗喷灌管道和喷头，以保证喷洒的效果。

2. 定期润滑定期给卷盘式喷灌机的关键部位进行润滑，如卷盘轴承、传动装置等，以保证设备的正常运转。

3. 注意防护卷盘式喷灌机应放置在防雨、防尘的地方，避免设备受潮、进水或被灰尘污染。

4. 定期检修建议定期对卷盘式喷灌机的各项功能和部件进行检修，如电路系统、喷头等，确保设备的正常运行。

五、注意事项1.在操作卷盘式喷灌机前，务必阅读并按照说明书要求进行操作。

2.不得将喷灌机用于其他非灌溉用途。

3.在停止使用卷盘式喷灌机时，应切断电源，并进行必要的安全防护措施，防止意外发生。

4.若在操作过程中发现异常情况，应立即停止使用并进行检修。

5.卷盘式喷灌机为高压设备，未经专业人员许可，严禁私自拆卸或改动任何部件。

六、总结卷盘式喷灌机是一种方便快捷的农田灌溉设备，通过以上的使用说明，我们可以更好地了解和操作这种设备。

卷盘式（绞盘式）喷灌机大田作业方式我国大田作物目前灌溉方式主要以管灌、渠灌为主，其中渠灌所占比重较大。

经过多年的使用和比较：虽然管灌提高了渠灌水的利用率，达到节水效果，但是由于与传统的耕作方式不协调，不能大面积推广。

大面积作物怎样灌溉才是最节水、最方便的呢？山东肥城市自1996年以来，投资150多万元，引进具有国际先进水平的卷盘式喷灌机10余台，应用于大田作物，控制面积333公顷，取得了很好效果。

一、卷盘式喷灌机性能JP系列卷盘式（绞盘式）喷灌机是一种将牵引PE管缠绕在绞盘上，利用喷灌压力水驱动水涡轮旋转，经变速装置驱动绞盘旋转，并牵引喷头车自动移动和喷洒的灌溉机械，它具有移动方便、操作简单、省工省时、灌溉精度高、节水效果好、适应性强等优点。

它主要由机件包括可作270°旋转的承重二轮底盘、机架、卷盘、旋转台、特种PE管、自动调速装置、水涡轮驱动装置、多功能变速箱、喷水行车头、导向装置等组成。

是理想的节水型灌溉机具。

供水设备配套方式分为：井用潜水电泵、柴油机喷灌泵车及电动喷灌泵车（用户选购）。

聚乙烯燃管(直径40-90mm)长125-400米不等，喷嘴直径12毫米～22毫米，流量18．2立方米～23．9立方米/小时，喷枪压力350kPa～550kPa，射程28．5米～42．5米，喷车行走速度16．0米～20．0米/小时，喷水量20毫米，每小时喷洒面积0．133公顷（1公顷=15亩）。

二、卷盘式喷灌作业区的规划设计1.动力配套根据喷灌机所需的流量、入口压力选择适宜的水泵型号。

2．土地规划科学规划土地是适应这种先进设备的前提。

为合理利用设备，对控制范围内的土地重新进行了规划和种植结构调整，把项目区的种植方式、作物品种、生产环节统一起来。

为尽量减少矛盾，便于操作和灌溉，按照喷灌机射程，垂直作物种植方向留出工作道，使受益户在占地上达到匀衡，为设备的运行打下良好基础。

3．田间工程配套设计①水渠配套。

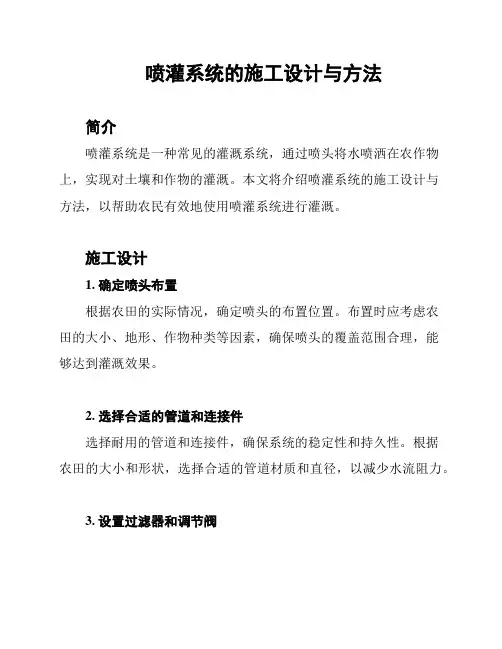

喷灌系统的施工设计与方法简介喷灌系统是一种常见的灌溉系统，通过喷头将水喷洒在农作物上，实现对土壤和作物的灌溉。

本文将介绍喷灌系统的施工设计与方法，以帮助农民有效地使用喷灌系统进行灌溉。

施工设计1. 确定喷头布置根据农田的实际情况，确定喷头的布置位置。

布置时应考虑农田的大小、地形、作物种类等因素，确保喷头的覆盖范围合理，能够达到灌溉效果。

2. 选择合适的管道和连接件选择耐用的管道和连接件，确保系统的稳定性和持久性。

根据农田的大小和形状，选择合适的管道材质和直径，以减少水流阻力。

3. 设置过滤器和调节阀在喷灌系统中设置过滤器和调节阀，可以有效过滤水中的杂质，保护喷头和管道不被堵塞。

调节阀可以控制水流的大小和压力，以适应不同的作物需求。

4. 考虑水源和水泵在施工设计中，需要考虑水源的位置和供水能力。

如果需要抽水供应，选择合适的水泵，并确保水泵的性能能够满足系统的需求。

施工方法1. 准备工作清理施工区域，确保没有杂物和障碍物。

测量农田的大小和形状，确定喷头的布置位置。

2. 安装管道和连接件根据设计方案，按照布置位置逐个安装管道和连接件。

注意管道的连接要牢固，确保不会漏水。

3. 安装喷头和调节阀根据设计方案，安装喷头和调节阀。

喷头的安装要符合设计要求，保证覆盖范围合理。

调节阀的安装要注意调节水流大小和压力。

4. 安装过滤器和水泵根据设计方案，安装过滤器和水泵。

过滤器的安装要注意清洗和更换周期，保证其正常工作。

水泵的安装要确保其性能能够满足系统的需求。

5. 调试和测试完成喷灌系统的安装后，进行调试和测试。

检查系统各部分的连接是否牢固，喷头是否正常工作，水流是否均匀等。

注意事项- 在施工和使用过程中，要注意安全，避免发生事故。

- 定期检查和维护喷灌系统，保证其正常工作。

- 根据作物的需求和气候条件，合理调整喷灌系统的水流大小和压力。

以上是喷灌系统的施工设计与方法，希望对您有所帮助。

如有任何问题，请随时与我联系。
