一、实验目的1. 掌握全加器的基本原理和设计方法。
2. 熟悉使用Quartus II软件进行原理图输入、编译、仿真和下载等操作。
3. 培养学生动手实践能力和创新思维。
二、实验原理全加器是一种能够进行二进制加法运算的数字电路，它能够处理来自低位的进位输入。
全加器由两个半加器和两个或门组成。
其中，两个半加器分别用于处理两个一位二进制数的相加，而两个或门则用于处理来自低位的进位输入。
全加器的输入信号包括三个：两个加数A和B，以及来自低位的进位输入Cin。
输出信号包括两个：和S和进位Cout。
全加器的逻辑表达式如下：S = A ⊕ B ⊕ CinCout = (A ∧ B) ∨ (B ∧ Cin) ∨ (A ∧ Cin)三、实验器材1. Quartus II软件2. FPGA开发板3. 连接线4. 电源四、实验步骤1. 创建工程（1）打开Quartus II软件，选择“File”→“New Project Wizard”创建新工程。
（2）填写工程名称、工程路径等信息，点击“Next”。
（3）选择目标器件，点击“Next”。
（4）选择“Block Diagram/Schematic File”作为工程类型，点击“Next”。
（5）填写工程文件名称，点击“Finish”。
2. 设计全加器原理图（1）在原理图编辑窗口中，双击鼠标左键弹出元件输入对话框。
（2）在对话框右侧打开元件库，找到所需的半加器、或门等元件。
（3）将半加器和或门等元件拖入原理图编辑窗口。
（4）连接元件，形成全加器电路。
3. 编译工程（1）选择“Processing”→“Start Compilation”开始编译。
（2）等待编译完成，检查编译报告。
4. 仿真（1）选择“Simulation”→“Start Simulation”开始仿真。
（2）在仿真窗口中观察波形，验证全加器电路的功能。
5. 下载到FPGA开发板（1）选择“Tools”→“Programmer”打开编程器。

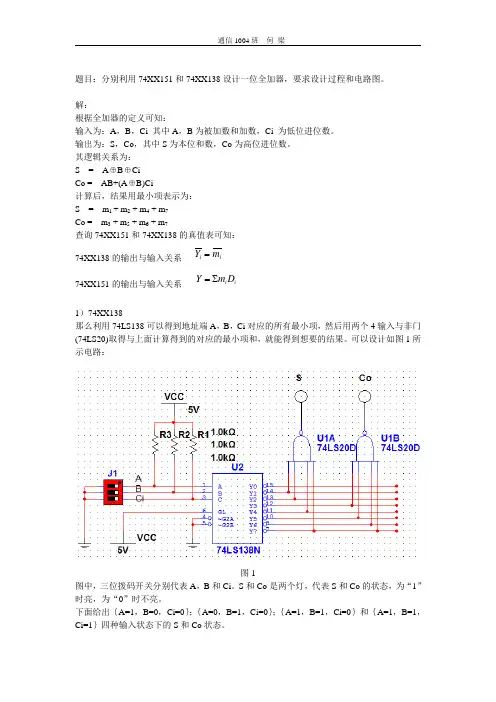

题目：分别利用74XX151和74XX138设计一位全加器，要求设计过程和电路图。
解：根据全加器的定义可知：输入为：A ，B ，Ci 其中A ，B 为被加数和加数，Ci 为低位进位数。
输出为：S ，Co ，其中S 为本位和数，Co 为高位进位数。
其逻辑关系为： S = A ⊕B ⊕Ci Co = AB+(A ⊕B)Ci计算后，结果用最小项表示为： S = m 1 + m 2 + m 4 + m 7 Co = m 3 + m 5 + m 6 + m 7查询74XX151和74XX138的真值表可知： 74XX138的输出与输入关系 ii m Y =74XX151的输出与输入关系i i D m Y ∑=1）74XX138那么利用74LS138可以得到地址端A ，B ，Ci 对应的所有最小项，然后用两个4输入与非门(74LS20)取得与上面计算得到的对应的最小项和，就能得到想要的结果。
可以设计如图1所示电路：图1图中，三位拨码开关分别代表A ，B 和Ci 。
S 和Co 是两个灯，代表S 和Co 的状态，为“1” 时亮，为“0”时不亮。
下面给出｛A=1，B=0，Ci=0｝；｛A=0，B=1，Ci=0｝；｛A=1，B=1，Ci=0｝和｛A=1，B=1，Ci=1｝四种输入状态下的S 和Co 状态。
图2 (A=1，B=0，Ci=0)图3 (A=0，B=1，Ci=0)图4 (A=1，B=1，Ci=0)图5 (A=1，B=1，Ci=1) 可以看出电路的逻辑关系是正确的。
2）74XX151利用74LS151数据选择器可以设计如图6所示电路：两个74LS151分别得到S和Co；其中U1的数据端配置为D1=D2=D4=D7=1,其余为0；U2配置为D3=D5=D6=D7=1,其余为0.图6同样，下面也给出{A=1，B=0，Ci=0}；｛A=0，B=1，Ci=0｝；｛A=1，B=1，Ci=0｝和｛A=1，B=1，Ci=1｝四种输入状态下的S和Co状态。
加法器电路的设计加法器是数字电路中常见的一种逻辑电路，用于实现多个数字信号的加法运算。
它是计算机中基本的运算器件之一，广泛应用于各种计算机及数字电子设备中。
加法器的设计首先要考虑的是输入和输出的位数。
一般情况下，我们需要设计一个n位的加法器，其中n可以是任意正整数。
接下来，我们将详细介绍一个4位加法器的设计过程。
4位加法器的设计可以通过级联多个1位加法器实现。
每个1位加法器有两个输入A和B，以及一个进位输入Cin，两个输出之和S和进位输出Cout。
首先，我们需要实现1位全加器。
1位全加器可以通过两个半加器（Half Adder）和一个或门（OR gate）组合而成。
半加器有两个输入A和B，以及一个进位输入Cin，和两个输出之和S和进位输出Cout。
它的真值表如下所示：```A B Cin S Cout0000001010100101100100110011011010111111```其中，S代表两个输入的和，Cout代表进位输出。
半加器可以用逻辑门来实现。
S可以通过一个异或门（XOR gate）实现，Cout可以通过一个与门（AND gate）实现。
具体实现如下所示：S=A⊕BCout = A ∧ B接下来，我们将两个半加器级联成一个1位全加器。
如下所示：```__________________A---_____B--->，Half ， AND ，---->CouCin->， Adder ， Gate，________________________，XOR，---->， Gat，_____```在该电路中，两个输入A和B直接连接到两个半加器的对应输入上，进位输入Cin只连接到第一个半加器的进位输入上。
两个半加器的和输出S通过异或门连接在一起，同时使用与门实现进位输出Cout。
有了1位全加器的设计，我们就可以开始组合多个1位全加器来实现4位加法器了。
具体的设计思路是：1.将四个输入A0-A3和B0-B3连接到四个1位全加器的对应输入上。
实验二全加器的设计一、实验目的1、掌握MAX+plus 软件的使用方法。
2、掌握层次化设计方法：底层为文本文件，顶层为图形文件。
3、通过全加器的设计掌握利用EDA软件进行电子线路设计的过程。
二、实验设备1、计算机2、MAX+plus II软件及实验箱三、实验原理加法器是数字系统中的基本逻辑器件，减法器和硬件乘法器都可由加法器来构成。
全加器，全加器是实现两个一位二进制数及低位来的进位数相加（即将三个二进制数相加），求得和数及向高位进位的逻辑电路。
所以全加器有三个输入端（A，B，C）和两个输出端SO，CO）。
1、逻辑关系：CO=AB SO=AB+BA=A⊕B语句：SO<=NOT(A XOR (NOT B))CO<=A AND B2、逻辑关系：语句：SO<=NOT(A XOR (NOT B)); CO<=A AND B;SO=A⊕B⊕C CO=AB+CA+CB四、实验内容1、半加器的设计：完成源程序的编辑、编译、仿真。
