离合器故障诊断与排除论文设计.

成人高等教育结业设计（论文）之杨若古兰创作 学院(函授站）：年级专业：层 次：学 号：姓 名：指点教师：起止时间：年 月 日～ 月 日题 目： 汽车离合器的故障检测与排除摘要离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴.在汽车行驶过程中，驾驶员可根据须要踩下或松开离合器踏板，使发动机与变速箱临时分离和逐步接合，以切断或传递发动机向变速器输入的动力.离合器是机械传动中的经常使用部件，可将传动零碎随时分离或接合.本篇文章将具体讨论一下离合器罕见的故障及其排除.关键词：离合器；罕见故障；诊断与排除；目录摘要I目录Ⅱ前言1一、离合器的构成2二、离合器的感化2三、离合器罕见故障及排除310结论12参考文献13称谢14前言离合器安装在发动机与变速器之间，是汽车传动系中直接与发动机相联系的总成件.通常离合器与发动机曲轴的飞轮组安装在一路，是发动机与汽车传动系之间切断和传递动力的部件.汽车从起步到正常行驶的全部过程中，驾驶员可根据须要把持离合器，使发动机和传动系临时分离或逐步接合，以切断或传递发动机向传动系输出的动力.它的感化是使发动机与变速器之间能逐步接合，从而包管汽车平稳起步；临时切断发动机与变速器之间的联系，以便于换档和减少换档时的冲击；当汽车紧急制动时能起分离感化，防止变速器等传动零碎过载，从而起到必定的呵护感化.离合器类似于开关，接合或断离动力传递感化，是以，任何方式的汽车都有离合安装，只是方式分歧而已.一、离合器的构成离合器次要的构成有：自动部分：飞轮、离合器盖、压盘；从动部分：从动盘、从动抽；压紧安装；分离机构；把持机构二、离合器的感化离合器装在发动机与变速器之间，通过离合器的分离与结合，来控制发动机与变速器之间动力的切断与传递.具体来说有以下几个方面的感化1、传递扭矩2、包管汽车平稳起步3、便于换挡4、防止传动系过载和减震.三、离合器罕见故障及排除3.1 离合器打滑是指离合器在正常使用时，离合器踏板完整放松，传动系也不过载的情况下，当离合器处于结合形态时，主从动盘不克不及达到等速，即存在着绝对滑动，发动机的动力不克不及完整传递.3.（1）汽车起步时，离合器踏板完整抬起，起步不克不及起步或者起动困难，发动机动力不克不及完整传出；（2）行驶中当发动机加速时，汽车速度不克不及随之提高，发动机的动力不克不及完整传递到传动部分，行驶有力；（3）负荷加大时离合器片容易过热，打滑较明显，严重时会散发焦味、冒烟、甚至烧坏离合器总成；（4）拉紧驻车制动器低档起步时，发动机熄火.3.（1）离合器踏板自在行程太小或没有自在行程；（2）离合器从动盘摩擦片磨损过薄、硬化、有油污、有腐蚀或铆钉外露；（3）离合器压盘过薄或压盘飞轮变形；（4）离合器压盘弹簧过软或折断，分离轴承常压在分离杆上，使压盘处于半分离形态；（5）离合器与飞轮连接螺栓松动；（6）离合器分离杠杆调整过高；（7）液压分离安装卡滞；（8）膜片弹簧离合器膜片弹力缺乏或膜片破裂.3.当确认是离合器打滑后，可以按以下步调进行检查，予以排除：（1）先检查离合器是否有自在行程或自在行程太小.踩抬离合器踏板，感觉出有没有自在行程或行程太小.也可拆下离合器盖，观察分离杠杆与分离轴承有没有间隙，若间隙过小或无间隙，则即为自在行程太小或者完整没有自在行程，可以按自在行程规定值进行调整；（2）若有自在行程，应检查离合器从动盘摩擦片边沿是否有油污，腐蚀或材料过硬或过软所致，若拨动从动盘摩擦片有金属粉末，则可能是铆钉外露所致；出现这些景象须拆下离合器，加以排除.摩擦片有油污洗净，用紧缩空气吹干，并查出漏油缘由，铆钉外露时，应更换新的摩擦片.（3）若不是上述成绩，则看是否为弹簧弹力缺乏所致，若弹簧弹力缺乏，则须要更换弹簧；（4）如果是飞轮变形过大应考虑更换新的飞轮；（5）检查离合器和飞轮连接处是否松动，调整离合器分离杠杆到适当地位；（6）如果以上都没有成绩，再检查液压分离安装是否卡滞，若出现卡滞，应予以调整，使其工作灵活，如许离合器打滑成绩就能够排除了.3.2 离合器分离不完整3.2.1 故障景象离合器的踏板踩到底后，主、从动盘没有完整分开，仍在接触，离合器处于半结合形态，发动机输出动力没有被完整切断，仍有动力输出.发动机怠速运转时，踩下离合器踏板，挂档时有齿轮撞击声，且难以挂上档；如果勉强挂上档，则在离合器踏板尚未完整分离放松时，汽车就开始行驶或发动机熄火.3.2.2 故障缘由（1）离合器自在行程太大；（2）新换摩擦片太厚或从动盘正反面装错；（3）从动盘及压盘钢片翘曲，摩擦片破裂或铆钉松动；（4）分离杠杆调整不当，使其内端不在同一平面内或内端面高度太低，或分离杠杆曲折变形，支座松动，支座轴销脱出等，使分离杠杆高度难以调整；（5）离合器盖固定螺栓部分松动；（6）液压离合器液压零碎漏油形成油量缺乏或有空气侵入.3.2.3 故障排除（1）检查离合器踏板自在行程是否合适，若自在行程过大，应进行调整；（2）检查离合器从动盘或摩擦片安装是否准确，若从动盘变形或损坏应及时更换；（3）检查分离杠杆是否变形，支座是否松动，检查分离杠杆高度是否分歧或过低.拨动拨叉，使分离轴承前端轻轻地靠在分离杠杆内端面上，动弹离合器一周，看它们接触情况，若分离杠杆的内端能同时和分离轴承接触，则分离杠杆内端高度分歧，若有个别分离杠杆与分离轴承接触不上，则说明分离杠杆高度纷歧致，应进行调整.如果分离杠杆调到分歧后，仍有分离不完整的景象，则进一步检查杠杆高度是否合适，可将各分离杠杆调到同样的高度，如果调整后分离仍不完整，说明是分离杠杆调整不当或内端磨损过限所致，分离杠杆调整后，应从头调整踏板的自在行程.（4）检查变速器第一轴和离合器的从动盘配合是否良好，若配合不当及时调整；（5）检查液压零碎管路，管接头是否漏油.3.3 换档困难3.换档困难是指从一档换到另一档时，操纵十分困难或者连续换几次才干成功.3.（1）离合器踏板自在行程过大；（2）离合器液压管路中有空气；（3）离合器主缸或工作失效；（4）离合器盖或压盘失效；（5）离合器从动盘花键槽与变速器第一轴花键过脏.3.（1）拆开离合器看一下离合器的行程，如果过大，调整到规定的范围内；（2）试放液压管路中的制动液，看是否有空气，若有空气放净；（3）拆开检查离合器的主缸或工作缸；（4）检查离合器盖或压盘，若盖开裂更换，压盘变形过大，需更换；（5）如果按上述方法还是排除不了故障，则清洗从动盘，花键槽与变速器第一轴花键，即可排除故障.3.4 离合器发抖3.汽车用低速档起步时，逐步放松离合器踏板并缓缓踩下加速踏板，离合器不克不及平顺结合且发生抖振，严重时甚至整车发生抖振景象.3.（1）离合器摩擦片破裂变形、摩擦片不服，沾有油污；（2）铆钉头露出碰压盘；（3）各分离杠杆高低纷歧，不在一个平面；（4）主、从动盘钢片翘曲不服，飞轮工作面跳动严重；（5）压盘弹簧变软或折断，（6）从动盘花键槽与变速器第一轴花键过脏；（7）分离轴承套筒与其导管之间油污垢，使分离轴承不克不及回位.3.（1）检查摩擦片是否破裂，是否凹凸不服或有油污，如有更换摩擦片或予以清洗；（2）看铆钉头是否外露磨损，如果碰到从动盘应排除；（3）拆下离合器底盖，看分离杠杆是否在一个平面上，如果不在，应调整到一个平面上；（4）看从动盘是否材料硬化，弹簧弹力不均，应拆下检修；（5）检查分离轴承是否进退不灵活，若感觉发涩，说明分离轴承座在变速器第一轴承盖上有污垢，予以清洗排除.3.5 离合器异响3.当离合器分离或结合时，发出不正常的响声，当踏板放松时，异响消逝，有时踏下或放松踏板时，都有不正常的声响的景象.3.（1）离合器分离轴承缺润滑油或磨损烧蚀（2）分离轴承回位弹簧过软，伸长或零落；（3）分离杠杆或浮销磨损松旷；（4）踏板回位弹簧折断、软弱，使分离轴承与分离杆相碰击；（5）离合器铆钉松动，钉头露出摩擦片，钢片破裂或减震弹簧磨损折断，分离叉卡滞；（6）分离杠杆或其支架销及孔磨损松旷；（7）发动机和变速器连接轴心线不在同不断线上.3.（1）首先检查，离合器踏板有没有回程，用脚勾一下踏板，如果响声消逝，则踏板有回程，只是踏板回位弹簧弹力缺乏或折断零落；检查弹簧弹力，若缺乏更换.（2）如果踏板回位正常，进行检查离合器的自在行程.如果自在行程不符合请求，应予以调整；若自在行程正常，当发动机转速有变更时，存在间歇性的撞击声和摩擦声，说明离合器分离轴承回位弹簧弹力缺乏；更换弹簧.（3）慢慢的踩离合器踏板到分离杠杆与分离轴承刚好接触，若出现“沙沙“声，则说明分离轴承有成绩.继续踩下加速踏板少许，如果响声有所增大，则应拆下离合器底盖，看是否有火星射出，如果有火星射出，则说明是分离轴承滚珠破碎了，没有火星，说明轴承磨损过量；此时，考虑更换轴承.（4）如果踩下离合器踏板没有异响出现，当踩到底时，发出了“喀啦、喀啦“的声响，随着转速升高响声变大.这时候可能是变速器里面太脏了，可以进行清洗.清洗后，加入新的齿轮油，如果在放出的清洗油中，混有齿轮或轴承损坏的较大颗粒金属屑时，说明变速器内部可能撞击损坏，应对变速器进行解体检查，并予以排除故障.结论离合器是手动变速汽车必备的一个次要总成.没有离合器手动挡汽车将没法起步,而且难以实现挡位变换.在汽车使用中,离合器难免出现如许、那样的故障,直接影响汽车的正常运转.此刻汽车敏捷进入家庭,汽车私有化程度提高,所以汽车故障将会影响到我们每一个人.分析研讨离合器故障景象、缘由、探索离合器故障的排除方法和离合器的维修工艺,具有严重而理想的意义.参考文献[1] 岩佐阎．桑塔纳系列轿车故障诊断与排除实例．北京：机械工业出版社，2001．5[2] 陈文华．汽车发动机构造与维修．北京:人民交通出版社，2001[3] 李铁军.古代汽车渗漏故障分析. 北京:机械工业出版社,2008.[4]张凤山.国产轿车故障诊断与排除. 北京:机械工业出版社,2009.致谢本论文是在黉舍老师的精心指点下完成的.老师赅博的专业常识，严谨的治学态度，精益求精的工作风格，诲人不倦的高尚师德，严以律己、宽以待人的崇高风范，朴实无华、平易近人的人格魅力对我影响深远.不但使我树立了弘远的学术目标、把握了基本的研讨方法，还使我明白了待人接物与为人处世的道理.本论文从选题到完成，都是在老师的悉心指点下完成，倾注了老师大量的血汗.在此，谨向黉舍老师老师暗示崇高的敬意和衷心的感谢！。

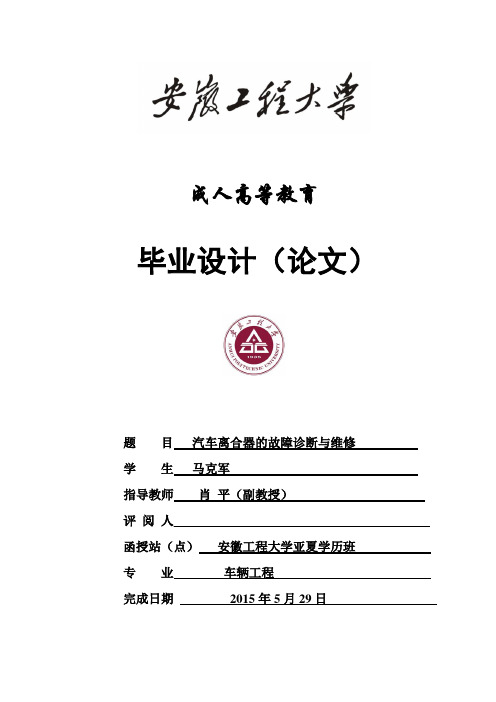

成人高等教育毕业设计（论文）题目汽车离合器的故障诊断与维修学生马克军指导教师肖平（副教授）评阅人____________________________ ___ 函授站（点）安徽工程大学亚夏学历班专业车辆工程完成日期2015年5月29日引言随着国民经济的迅猛发展，汽车产量逐年增加。

我国汽车保有量越来越多，车型也越来越复杂。

尤其是高科技的飞速发展，一些新技术、新材料在汽车上的广泛应用后，给汽车故障诊断与排除增加了一定的难度。

离合器是手动变速汽车必备的一个重要总成。

没有离合器手动挡汽车无法起步，并且难以实现档位变换。

在汽车使用中，离合器难免出现故障，直接影响汽车的正常运行。

现在汽车迅速进入家庭，汽车私有化程度提高，所以汽车故障将会影响到我们每一个人。

分析研究离合器故障现象、原因、探索离合器故障的排除方法和离合器的维修工艺，具有重大现实意义。

本文重点通过北京现代轿车离合器故障的探讨，正确认识离合器故障，更好的使用和维护离合器。

关键词：汽车离合器，典型故障，诊断，维修。

目录1引言2离合器概述2.1 离合器的功用及发展概况2.1.1 离合器的发展概况2.1.2 离合器的功用2.2 离合器工作原理种类以及要求2.2.1 离合器的种类2.2.2 离合器工作原理2.3 汽车常用典型离合器的结构与特点2.3.1 膜片弹簧离合器2.3.2 周布弹簧离合器2.3.3 中央弹簧离合器3离合器故障维修实例分析3.1 北京现代轿车维修实例3.1.2Sonata离合器异响故障分析4离合器使用和检修注意事项5. 结论离合器概述在汽车上，离合器是手动汽车和电控换档机械式自动变速器汽车传动系中的一个重要总成，是保证这样汽车能够起步和换档的一个必备的独立部件。

离合器的功用及发展概况离合器的发展概况现今所用的盘片式离合器的先驱的多片盘式离合器，它是直到1925年以后才出现的。

多片离合器最主要的优点是，在汽车起步时离合器的接合比较平顺，无冲击。

河北工业职业技术学院毕业论文论文题目：离合器的常见故障分析与诊断系别机电工程系专业年级09级汽车电子技术学生姓名学号41指导教师职称讲师日期2011年9月2号目录一﹑引言 (3)二﹑离合器的分类、工作原理及作用 (3)㈠离合器的分类 (3)㈡离合器的工作原理 (5)㈢离合器的作用 (8)三﹑离合器的常见故障与原因分析 (9)㈠离合器分离不彻底 (9)㈡离合器打滑 (10)㈢离合器异响 (11)㈣离合器发抖 (11)㈤离合器丧失传动能力 (12)四、离合器的常见故障确认与诊断方法 (12)㈠离合器分离不彻底确认与诊断方法 (12)㈡离合器打滑确认与诊断方法 (14)㈢离合器异响确认与诊断方法 (15)㈣离合器发抖确认与诊断方法 (16)㈤离合器丧失传动能力确认与诊断方法 (17)五﹑结论 (17)六、参考文献 (18)汽车离合器的常见故障分析与诊断汽车电子技术专业09汽电姓名学号 41摘要:本文主要介绍摩擦式离合器的故障分析与诊断，离合器的常见故障有分离不彻底、沉重、打滑、发抖及异响，每一种故障都会以不同的形式表现出来，所以故障现象是识别故障类型的关键一步。

通过这些故障现象和常见故障的规律来找出故障所在从而进行诊断与排除。

关键词：故障，分析，诊断一、引言离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后面上。

离合器的输出轴就是变速箱的输入轴。

在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入动力。

离合器的常见故障有分离不彻底、沉重、打滑、发抖及异响等故障。

通过学习这些常见故障分析和一些常见故障的规律来进行故障诊断。

二、离合器的分类、工作原理及作用㈠离合器的分类能按工作需要随时将主动轴与从动轴接合或分离的机械零件。

可用来操纵机器传动系统的起动、停止、变速及换向等。

离合器种类繁多，根据工作性质可分为：①操纵式离合器。

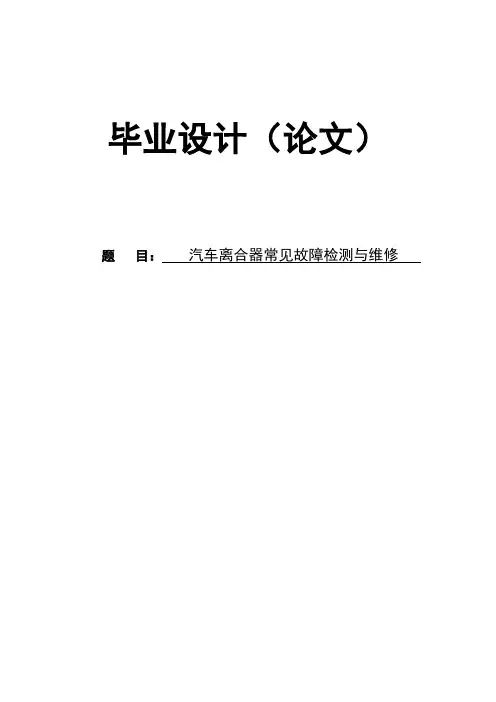

毕业设计（论文）题目：汽车离合器常见故障检测与维修毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

摘要传动系的故障是汽车发动机故障的常见故障，而离合器的故障在传动系故障中占有很大比例，然而诊断离合器的故障是一项技术性很强的工作。

虽然离合器的故障时常发生，但是故障往往不能得到很好的排除。

因此，有必要对离合器常见故障的诊断与排除方法作一介绍，针对离合器常见的几种故障进行具体分析，并给出排除故障的详细措施。

但前提是首先要了解离合器的基本构造等，才能正确分析离合器出现故障的原因，并及时排除，从而达到维修的目的。

关键字：离合器，常见故障，诊断与排除，维修AbstractTransmission failure is a common fault automobile engine failure, and failure in the transmission clutch failure in a large proportion, however, the fault diagnosis of the clutch is a highly technical work. Although the frequent failure of the clutch, but the failure often can not be well ruled out. Therefore, it is necessary to clutch fault diagnosis and troubleshooting for an introduction, several common failure for the clutch specific analysis, and gives details of troubleshooting measures. But the premise is to first understand the basic structure of the clutch, etc., can correctly analyze the reasons for failure of the clutch, and immediately removed, so as to achieve the purpose of maintenance.Keywords: clutch, troubleshooting, diagnosis and troubleshooting, maintenance目录摘要 (I)Abstract (II)1概述 (1)1.1 课题来源 (1)1.2 离合器的基本情况 (1)1.2.1 离合器的构造 (1)1.2.2 离合器的功用 (2)1.2.3 对离合器的要求 (3)1.2.4 摩擦式离合器的类型 (3)1.2.5 离合器的原理 (3)1.2.6 离合器的自由间隙和离合器踏板的自由行程 (4)1.3 综合分析 (5)2 离合器的维修 (6)2.1 离合器的维护 (6)2.2 离合器的修理 (6)2.2.1 膜片弹簧离合器的修理 (6)2.2.2 周布弹簧离合器的修理 (9)2.2.3 液压操纵离合器操纵机构的修理 (10)3离合器常见故障的诊断与排除 (12)3.1 离合器打滑 (12)3.1.1 故障现象 (12)3.1.2 故障原因 (12)3.1.3 故障的诊断与排除 (13)3.2 离合器分离不彻底 (15)3.2.1 故障现象 (15)3.2.2 故障原因 (15)3.2.3 故障的诊断与排除 (15)3.3 离合器接合不稳 (17)3.3.1 故障现象 (17)3.3.2 故障原因 (17)3.3.3 故障的诊断与排除 (18)3.4 离合器异响 (19)3.4.1 故障现象 (19)3.4.2 故障原因 (19)3.4.3 故障的诊断与排除 (20)3.5 换挡困难 (21)3.5.1 故障现象 (21)3.5.2 故障原因 (21)3.5.3 故障的诊断与排除 (22)3.6 离合器分离沉重 (22)3.6.1 故障现象 (22)3.6.2 故障原因 (22)3.6.3 故障的诊断与排除 (22)4结论与展望 (24)4.1 结论 (24)4.2 存在的不足 (24)4.3 展望 (25)致谢 (26)参考文献 (27)1 概述1.1 课题来源本课题《浅析离合器常见故障的诊断与排除》来源于湖北汽车工业学院本科论文选题。

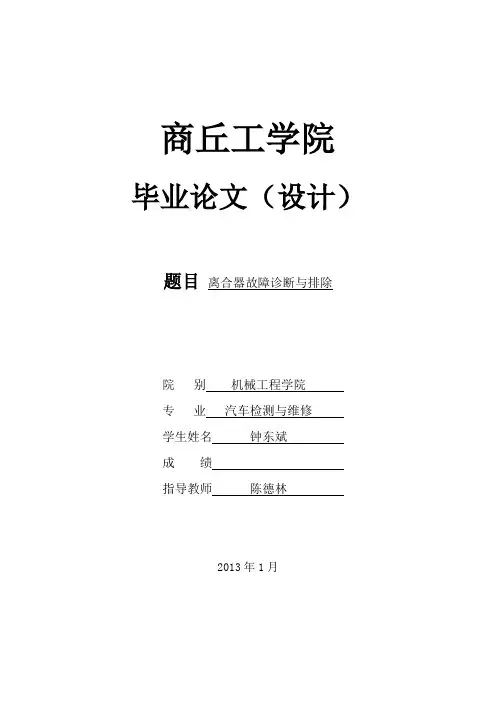

商丘工学院毕业论文（设计）题目离合器故障诊断与排除院别机械工程学院专业汽车检测与维修学生姓名钟东斌成绩指导教师陈德林2013年1月商丘工学院毕业论文(设计)摘要离合器是汽车传动系的组成部件之一．它位于发动机与变速器之间。

在汽车行驶过程中．驾驶员为了适应不同使用情况的需要。

常常要频繁地踩下，松开离合器踏板．使发动机与传动系暂时分离以中断动力传递。

随后又使之逐渐结合．以便传递动力．因为高合器使用频繁．离合器零件不可避免地产生磨损或损坏，致使离合器的技术状态变差而出现故障,离合器在使用过程中，经常出现的故障主要有离合器打滑、分离不彻底、发抖、异响等故障类型。

因此，正确安装、使用、维护都有利于提高离合器的使用寿命。

本篇论文重点讨论轿车离合器的故障分析及维修方法，通过离合器故障的探讨，正确认识离合器故障，更好的使用和维护离合器。

关键词: 离合器；诊断与排除；常见故障I离合器故障诊断与排除目录前言 (1)1离合器概述............................................. 错误！未定义书签。

1.1离合器的功用及要求................................. 错误！未定义书签。

1.2离合器工作原理种类以及要求......................... 错误！未定义书签。

1.2.1 离合器工作原理................................. 错误！未定义书签。

1.2.2摩擦式离合器工作原理............................ 错误！未定义书签。

1.2.3 摩擦离合器应满足的基本要求..................... 错误！未定义书签。

1.3汽车常用典型离合器的结构与特点..................... 错误！未定义书签。

1.3.1 膜片弹簧离合器................................. 错误！未定义书签。

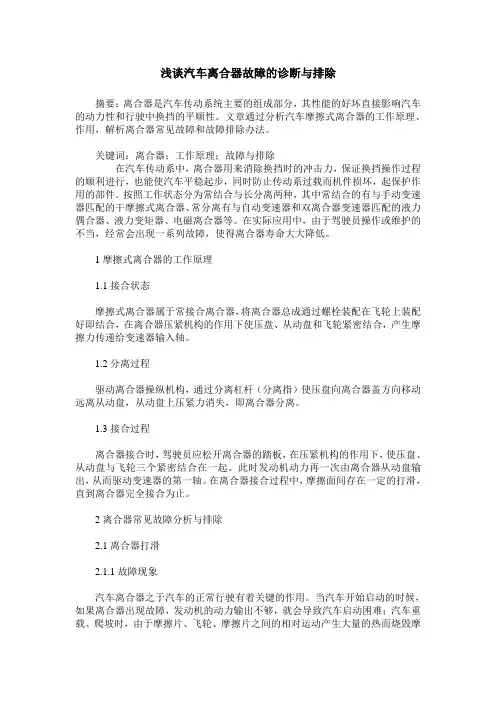

浅谈汽车离合器故障的诊断与排除摘要：离合器是汽车传动系统主要的组成部分，其性能的好坏直接影响汽车的动力性和行驶中换挡的平顺性。

文章通过分析汽车摩擦式离合器的工作原理、作用，解析离合器常见故障和故障排除办法。

关键词：离合器；工作原理；故障与排除在汽车传动系中，离合器用来消除换挡时的冲击力，保证换挡操作过程的顺利进行，也能使汽车平稳起步，同时防止传动系过载而机件损坏，起保护作用的部件。

按照工作状态分为常结合与长分离两种，其中常结合的有与手动变速器匹配的干摩擦式离合器、常分离有与自动变速器和双离合器变速器匹配的液力偶合器、液力变矩器、电磁离合器等。

在实际应用中，由于驾驶员操作或维护的不当，经常会出现一系列故障，使得离合器寿命大大降低。

1摩擦式离合器的工作原理1.1接合状态摩擦式离合器属于常接合离合器，将离合器总成通过螺栓装配在飞轮上装配好即结合，在离合器压紧机构的作用下使压盘、从动盘和飞轮紧密结合，产生摩擦力传递给变速器输入轴。

1.2分离过程驱动离合器操纵机构，通过分离杠杆（分离指）使压盘向离合器盖方向移动远离从动盘，从动盘上压紧力消失，即离合器分离。

1.3接合过程离合器接合时，驾驶员应松开离合器的踏板，在压紧机构的作用下，使压盘、从动盘与飞轮三个紧密结合在一起。

此时发动机动力再一次由离合器从动盘输出，从而驱动变速器的第一轴。

在离合器接合过程中，摩擦面间存在一定的打滑，直到离合器完全接合为止。

2离合器常见故障分析与排除2.1离合器打滑2.1.1故障现象汽车离合器之于汽车的正常行驶有着关键的作用。

当汽车开始启动的时候，如果离合器出现故障，发动机的动力输出不够，就会导致汽车启动困难；汽车重载、爬坡时，由于摩擦片、飞轮、摩擦片之间的相对运动产生大量的热而烧毁摩擦片，可嗅到焦臭味。

2.1.2导致故障的原因分析离合器打滑是汽车常见故障之一。

引起汽车离合器打滑的原因主要是由于离合器压紧力下降以及摩擦片表面及时恶化引起，使摩擦系数降低，从而导致摩擦力矩下降。

车辆工程技术73维修驾驶 目前，汽车离合器应用最多的为摩擦片式离合器，摩擦片式离合器在汽车行驶过程中，有较高频率的接合和分离，易造成汽车技术状况下降，出现打滑、分离不彻底、分离时发抖以及异响等故障。

1　离合器打滑 （1）故障现象。

1）汽车起步时，离合器踏板完全放松后，发动机的动力不能全部输出，造成起步困难。

2）汽车在行驶中加速性能差。

3）汽车重载、爬坡或行驶阻力大时，可嗅到焦臭味。

（2）故障原因。

1）离合器踏板自由行程过小。

2）离合器盖与飞轮的固定螺栓松动，膜片弹簧的弹力减弱，或弹簧因高温退火、疲劳、折断等原因。

3）摩擦片磨损过甚变薄，铆钉外露;摩擦片表面有油污、老化或烧毁。

4）离合器压盘或者分离轴承与分离套简运动不自如。

（3）故障诊断。

将驻车制动杆拉紧，变速器挂上低速挡，起动发动机，踏下加速踏板，缓慢抬起离合器踏板，若汽车不能前进而其发动机又不熄火，即为离合器打滑。

（4）排除方法。

首先，检查离合器踏板自由行程时是否合格。

其次，检查液压及机械操纵机构是否有卡滞。

第三，应检查离合器盖与飞轮的固定螺栓是否松动。

第四，应检查摩擦片表面是否有油污、硬化或铆钉外露等现象。

第五，则应检查压紧弹簧的弹力，若弹力过弱，则更换弹簧。

第六，应检查压盘和飞轮摩擦表面的磨损及变形情况。

2　离合器分离不彻底 （1）故障现象。

发动机以怠速运转时，离合器踏板完全踏到底，挂挡困难，并有变速器齿轮撞击声。

若勉强挂上挡后，不等抬起离合器踏板，汽车就冲撞起动或发动机熄火，行驶时换挡困难，且变速器齿轮有撞击声。

（2）故障原因。

1）离合器踏板自由行程过大。

2）液压系统中有空气或油量不足，油液泄漏。

3）分离叉支点或分离轴承磨损。

4）分离杠杆内端高度不一致或过低。

5）新换摩擦片过厚或从动盘正反装错。

6）从动盘毂键槽与变速器第一轴花键配合过紧或因拉毛、锈蚀而发卡。

（3）故障诊断。

1）可在发动机起动后脱开离合器，尝试进行变速器齿轮啮合操作，此时如齿轮发出异响并难以啮合，则可判断为离合器分离不彻底。

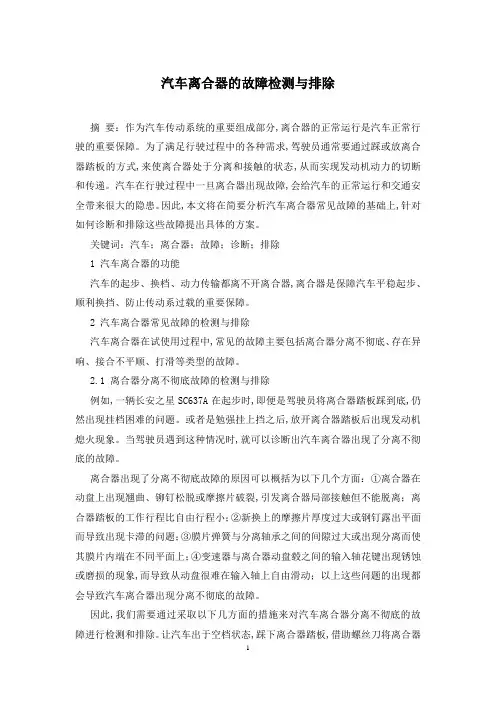

汽车离合器的故障检测与排除摘要：作为汽车传动系统的重要组成部分,离合器的正常运行是汽车正常行驶的重要保障。

为了满足行驶过程中的各种需求,驾驶员通常要通过踩或放离合器踏板的方式,来使离合器处于分离和接触的状态,从而实现发动机动力的切断和传递。

汽车在行驶过程中一旦离合器出现故障,会给汽车的正常运行和交通安全带来很大的隐患。

因此,本文将在简要分析汽车离合器常见故障的基础上,针对如何诊断和排除这些故障提出具体的方案。

关键词：汽车；离合器；故障；诊断；排除1 汽车离合器的功能汽车的起步、换档、动力传输都离不开离合器,离合器是保障汽车平稳起步、顺利换挡、防止传动系过载的重要保障。

2 汽车离合器常见故障的检测与排除汽车离合器在试使用过程中,常见的故障主要包括离合器分离不彻底、存在异响、接合不平顺、打滑等类型的故障。

2.1 离合器分离不彻底故障的检测与排除例如,一辆长安之星SC637A在起步时,即便是驾驶员将离合器踏板踩到底,仍然出现挂档困难的问题。

或者是勉强挂上挡之后,放开离合器踏板后出现发动机熄火现象。

当驾驶员遇到这种情况时,就可以诊断出汽车离合器出现了分离不彻底的故障。

离合器出现了分离不彻底故障的原因可以概括为以下几个方面：①离合器在动盘上出现翘曲、铆钉松脱或摩擦片破裂,引发离合器局部接触但不能脱离；离合器踏板的工作行程比自由行程小；②新换上的摩擦片厚度过大或钢钉露出平面而导致出现卡滞的问题；③膜片弹簧与分离轴承之间的间隙过大或出现分离而使其膜片内端在不同平面上；④变速器与离合器动盘毂之间的输入轴花键出现锈蚀或磨损的现象,而导致从动盘很难在输入轴上自由滑动；以上这些问题的出现都会导致汽车离合器出现分离不彻底的故障。

因此,我们需要通过采取以下几方面的措施来对汽车离合器分离不彻底的故障进行检测和排除。

让汽车出于空档状态,踩下离合器踏板,借助螺丝刀将离合器从动盘上推动,如果在比较小的力气下可以推动离合器,则说明离合器分离不彻底的故障不存在；如果需要很大的力气才能推动离合器,则说明离合器确实存在分离不彻底的故障问题。

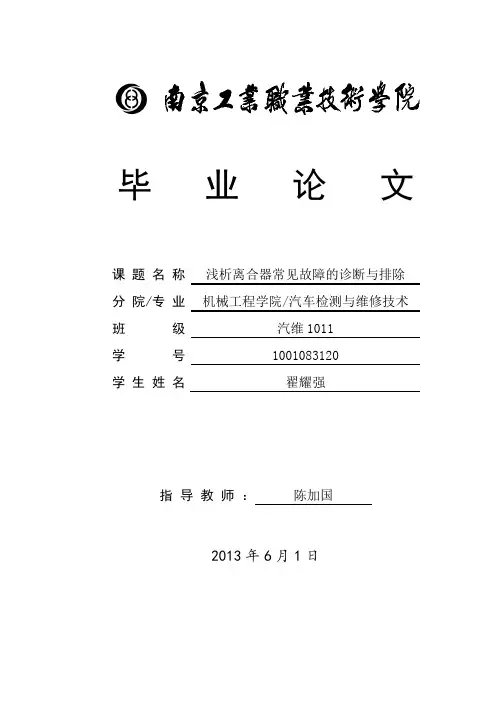

毕业论文课题名称浅析离合器常见故障的诊断与排除分院/专业机械工程学院/汽车检测与维修技术班级汽维1011学号**********学生姓名翟耀强****：***2013年6月1日┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要离合器是手动变速汽车上必备的一个重要总成，而离合器故障，将直接导致汽车无法正常起步以及难以实现档位变换。

因而分析离合器故障现象、原因，探索离合器常见故障排除的具体方法，进而，为改进离合器的维修工艺打下夯实的基础。

本文介绍了轿车离合器的作用、结构以及工作原理；分析了离合器的故障现象、原因；探索了离合器故障的具体排除方法和离合器的维修工艺。

重点探讨了常见的轿车离合器故障，正确认识了离合器的故障，为更好的使用和维护离合器、尽量避免离合器故障的发生、同时延长其使用寿命创造有利条件。

关键词：离合器，故障诊断，分析，维修┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊AbstractClutch manual transmission car is an important prerequisite assembly, and clutch failure will directly cause the car not start properly and elusive gear change. Thus analyzing the phenomenon of clutch failure, causes, explore common troubleshooting clutch specific methods, and thus, to improve the repair process and lay a clutch compacted foundation.This article describes the role of car clutch, structure and working principle; analysis clutch failure phenomenon, the reasons; explore specific clutch failure Remedy and clutch repair processes. Focus on the common car clutch failure, a correct understanding of the clutch failure, for better use and maintenance clutch, try to avoid the occurrence of clutch failure, while extending its life and create favorable conditions.Keywords: Clutch, Fault diagnosis, Analysis ,Maintenance┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录第1章绪论 (1)1.1本课题的目的和意义 (1)1.2本课题现有技术情况 (1)1.3本课题的基本内容 (1)第2章离合器的概述 (2)2.1离合器的功用与发展概况 (2)2.1.1离合器的功用 (2)2.1.2 离合器的发展概述 (2)2.2离合器的结构与工作原理 (2)2.2.1离合器的分类 (2)2.2.2汽车常用离合器结构与特点 (3)2.2.3摩擦离合器应能满足以下基本要求 (4)2.2.4离合器的工作原理 (4)第3章离合器常见故障与原因分析 (6)3.1离合器踏板沉重 (6)3.2 离合器打滑 (6)3.3 离合器分离不良(挂档困难) (7)3.4 离合器接合时抖动 (8)3.5 离合器接合不平顺（发闯） (9)3.6 离合器异响 (10)第4章实例分析 (11)4.1 离合器异响故障分析 (11)4.2离合器分离不彻底、挂档困难故障分析 (12)4.3 离合器打滑故障分析 (12)第5章离合器使用、维护及检修注意事项 (14)5.1离合器的使用 (14)5.2离合器的维护 (14)5.3离合器的拆装 (15)总结 (16)谢辞 (17)参考文献 (18)浅析离合器常见故障的诊断与排除┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第1章绪论1.1本课题的目的和意义离合器是汽车传动系中与发动机直接联系的一个重要部件，起着保证汽车平稳起步，变速器顺利换档和防止传动系过载等作用。
