“画法几何与工程制图”复习题(答案)

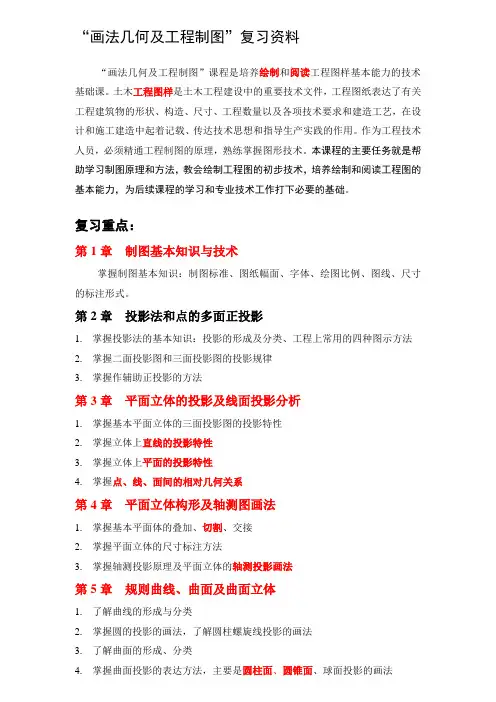

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

画法几何与工程制图题库及参考答案单选题1.工程设计中，绘图时多采用：（A）A、平行正投影B、中心投影法C、透视法D、斜投影2.重影点指的是（D）A、空间点的正面投影B、空间点的侧面投影C、空间点的水平投影D、某一个投影重合的空间点3.根据点的二投影图，选择一个正确的三投影图：（A）B、4.请补全点的第三个投影（B）D 、5 .图中所示为点的三投影，该空间点在：（C ）C 、W 面内6 .下面哪一个投彩图表示的是水平线：（D ）A 、A、 B 、A 、第一象限内B 、第二象限内D 、H 面内 B 、D 、7 .下面图中哪个表示的是侧平线？ （B ）A 、8 .直线AB 的水平倾角标注正确的是（C ）A 、B 、B 、D、D、9.对直角投影定理描述正确的是：（C）A、如果AB垂直CD,且AB平行于H面，则ab平行于CdB、AB、CD 平行C、AB> CD相交垂直D、AB、CD 交叉10.下面图中哪个表示的是铅垂线？（C）A、B、11.如图所示，用换面法求一般位置线的实长和水平倾角，正确的做法是：（C）B、D、b1,实长12.对直角定理描述正确的是（C）A、如果AB〃CD, AB±H,则ab_LCdB、如果AB_LCD, AB//H,则AB，CdC、如果ABJ_CD, ΛB∕∕H,则ab_LCdD、々口果ABICD, ΛB∕∕H,则ab〃cd13.下图所示，平面“P”为：（C）A、铅垂面B、正平面C、水平面D、一般位置面14.请选出铅垂面的三投影图（D）A、B、15.根据下图判断，点D是否在平面内？（A）A、不在B、不一定C、不确定D、在16.换面法求一般位置面的水平倾角，其做图过程和水平倾角标注均正确的是：（A）A、B、D、17.下图中，三角形ABC和P平面共面，BI//KL,则AM直线是（A）A、面内的最大坡度线B、特殊位置线C、斜线D、一般位置线18.线面平行的几何条件是：（D）A、直线不平行于面内的任意一条直线B、直线在平面内C、直线平行于平面D、直线平行于面内的任意一条直线19.面面平行的几何条件是（D）A、两个平面平行B、面内一直线平行于另一个平面C、两个平面内各有一条相交直线平行D、两个平面内各有一组相交直线对应平行20.线面垂直的几何条件是（B）A、直线垂直于面内的一条直线B、直线垂直于面内的一组相交直线C、直线垂直于面内的一条水平线D、直线垂直于面内的两条直线21 .根据下图所示，以下对Cl 直线描述正确的是：（A ） 23 .上图所示，线面的关系为：（D ）24 .上图所示，面面的关系为：（D ）αA 、共面B 、平行 垂直 D 、不平行 A 、面内的水平线 B 、正平线C 、一般位置线D 、直线 22.过面外一点作平面的垂线, 需要在平面内找两条相交直线。

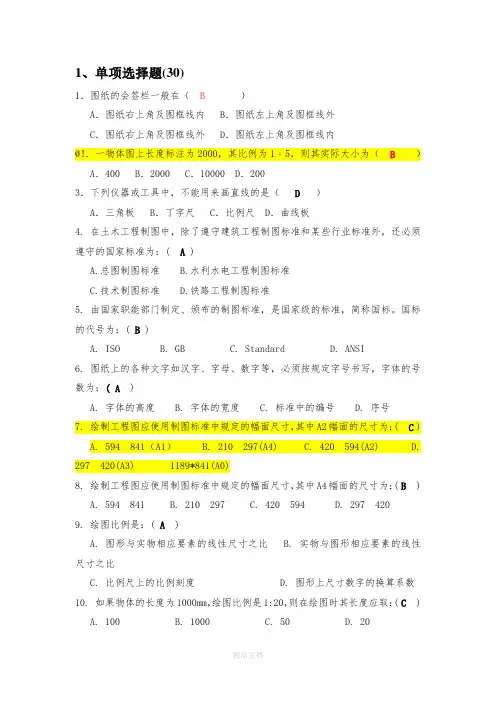

1、单项选择题(30)1．图纸的会签栏一般在（ B）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内@！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．2003．下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C)A. 594841（A1）B. 210297(A4)C. 420594(A2)D. 297420(A3) 1189*841(A0)8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B )A. 594841B. 210297C. 420594D. 2974209. 绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13. 粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14. 中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15. 粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19. 右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20. 右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22. 徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23. 工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24. 下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25. 正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26. 多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27. 下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28. @下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29.@ 平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30@. 三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31. @三面投影图中水平投影反映形体的： (B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系32.@ 三面投影图中正面投影反映形体的： ( C)A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系33. 三面投影图中侧面投影反映形体的： (D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系34. 如果A点在V投影面上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对几何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断39. 右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对几何关系是： ( D比例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直42. 右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面43. @右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面44. 右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面45. 下图中三棱锥的侧面投影是：( C )46.在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上47. 轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影48. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )49. 下图所示组合体，正确的左侧立面图是：( D )50. 下图所示组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝土结构中，分布钢筋的作用是：(D )A. 起架立作用B. 主要受力钢筋C. 承受剪力D. 固定钢筋的位置并分配荷载到受力钢筋2. 在钢筋混凝土结构中，箍筋的作用是：( C )A. 起架立作用B. 主要受力钢筋C. 固定钢筋的位置并承受剪力D. 分配荷载到受力钢筋3. 在钢筋混凝土结构中，受力钢筋的弯起作用是：( C )A. 形成钢筋骨架B. 使受力钢筋始终处于构件中拉应力最大的区域C. 承受剪力D. 分配荷载到其它钢筋4. 在钢筋混凝土结构图中，构件的轮廓线用：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝土结构图中，可见的钢筋用：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. 用钢筋的实际投影表示D. 粗实线绘制，线宽不表示钢筋粗细6. 在钢筋混凝土结构图中，不可见的钢筋用：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表示钢筋粗细C. 用细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝土结构图中，钢筋的横断面用：( C )A. 涂黑的圆点表示，圆点大小由钢筋直径确定B. 空心圆圈表示C. 统一大小的涂黑圆点表示D. 涂黑的三角形表示8. 在钢筋混凝土结构图中，预应力钢筋用：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表示钢筋粗细D. 细双点画线绘制9. 在钢筋混凝土结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表面的种类10．总平面图上拟建建筑物的标高是指( B )的标高A．室外设计地面 B．底层室内地面C．二楼楼面 D．屋面11．组合体的尺寸不包括( D )A．总尺寸 B．定位尺寸C．定形尺寸 D．标志尺寸12．图线不得穿越尺寸数字，不可避免时。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习题(含答案)标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

《画法几何及工程制图》作业参考答案（一）第一章1-1.练习长仿宋字。

[p78](自行完成)1-2.数字和字母练习（临摹“画法几何及工程制图”第十一章中的相关字体）。

[p81](自行完成)1-3.在A3幅面的图纸上，用1：1的比例按下列图形练习图线（不注尺寸），图名为“图线练习”。

[p83](自行完成)1-4.按给出的图样画徒手图。

[p85]（自行完成）第二章点、线、面投影2-1.根据点的空间位置，画出点的投影图。

[p1]（答案略）2-2.根据点到投影面的距离，画出点的三面投影图。

（答案略）ab”A AA BBB c ׳2-3.根据点的坐标，画出点的投影图和空间位置。

[p2]（答案略）2-4.根据点的两面投影求第三投影，并判定其相对位置。

[p3]b' bb”c' c” c ( a” ) ( )2-5.已知点B 在点A 的正上方10，点C 在点B 的正左方10，求A 、B 、C 的三面投影，并标明其可见性。

[p4]2-6.已知长方体的投影图，试判定棱线AB 、AC 、CD 与投影面的相对位置，并标明其侧面投影。

[p4]（答案见复习题）2-7.注出三棱锥SABC各棱线的水平和正面投影，并判定它们属于哪类直线。

[p5]（答案见复习题）2-8.求直线AB、CD和EF的第三投影。

[p6]2-9.分别求出直线CD和EF的实长及其倾角α和β。

[p7]2-10.已知直线AB与V面的倾角β=300，求其水平投影ab。

[p7]2-11.判定点K是否在直线AB上。

[p7] 提示：用点分线段成定比的方法判定b2-12.判定下列直线的相对位置（平行、相交、交叉）。

[p7]（答案见复习题）2-13.求点M到直线AB的距离。

[p8]2-14.求一距H面为20的水平线，与两交叉直线AB、CD相交。

[p8]2-15.判定两条交叉直线AB、CD对V、W面重影点的可见性。

[p8]2-16.试求两条直线AB、CD之间的距离。

（完整版）画法⼏何及⼯程制图试题及参考答案1、单项选择题(30)1．图纸的会签栏⼀般在（ B）A．图纸右上⾓及图框线内 B．图纸左上⾓及图框线外C．图纸右上⾓及图框线外 D．图纸左上⾓及图框线内@！．⼀物体图上长度标注为2000，其⽐例为1﹕5，则其实际⼤⼩为（ B）A．400 B．2000 C．10000 D．200 3．下列仪器或⼯具中，不能⽤来画直线的是（ D ）A．三⾓板 B．丁字尺 C．⽐例尺 D．曲线板4. 在⼟⽊⼯程制图中，除了遵守建筑⼯程制图标准和某些⾏业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.⽔利⽔电⼯程制图标准C.技术制图标准D.铁路⼯程制图标准5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6. 图纸上的各种⽂字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的⾼度B. 字体的宽度C. 标准中的编号D. 序号7. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A2幅⾯的尺⼨为：( C)A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3) 1189*841(A0)8. 绘制⼯程图应使⽤制图标准中规定的幅⾯尺⼨，其中A4幅⾯的尺⼨为：(B )A. 594 841B. 210 297C. 420 594D. 297 4209. 绘图⽐例是：( A )A. 图形与实物相应要素的线性尺⼨之⽐B. 实物与图形相应要素的线性尺⼨之⽐C. ⽐例尺上的⽐例刻度D. 图形上尺⼨数字的换算系数10. 如果物体的长度为1000mm，绘图⽐例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011. 如果物体的长度为1000mm，绘图⽐例是1:20，则在其图形上长度标注的尺⼨数字为( B )A. 100B. 1000C. 50D. 2012. ⽐例尺是三棱柱形的，按⽐例画图时，应使⽤⽐例尺，它的作⽤是：( A )A. 按⽐例进⾏尺⼨度量B. 查找换算系数C. 与计算器的作⽤类似D. 可画直线13. 粗实线的⽤途为：( B )A. 表⽰假想轮廓B. 表⽰可见轮廓C. 表⽰不可见轮廓D. 画中⼼线或轴线14. 中粗虚线的⽤途为：( C )A. 表⽰假想轮廓B. 表⽰可见轮廓C. 表⽰不可见轮廓D. 画中⼼线或轴线15. 粗线、中粗线和细线的宽度⽐率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116. 虚线由短画和短间隔组成，如下图所⽰，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17. 点画线由长画、短间隔和点组成，如下图所⽰，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18. 右图中直径尺⼨注法错在：( C )A. 尺⼨起⽌符号应为短斜线B. 尺⼨数字没有居中C. 尺⼨线应该倾斜D. 直径尺⼨应该注在圆外19. 右图中直径尺⼨注法错在：( D )A. 尺⼨起⽌符号应为短斜线B. 尺⼨数字不能⽔平注写C. 尺⼨数字应注写在圆内D. 尺⼨数字注写的引出线不应从尺⼨线端点引出20. 右图中长度尺⼨注法错在：( D )A. 尺⼨起⽌符号倾斜⽅向不对B. 尺⼨线距离标注位置太远C. 该尺⼨应注写在图形轮廓内D. 尺⼨线不应是图形轮廓线的延长线21. 绘图仪器中分规的主要作⽤是：( D )A. 画圆或圆弧B. 是圆规的备⽤品C. ⽤来截量长度D. 只是等分线段22. 徒⼿画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意⼀些C. 所有图线⼀样，没有粗中细线型的要求D. 画线靠徒⼿，定位靠⽬测，必须保持线型明确，⽐例协调23. ⼯程上常⽤的图⽰⽅法中使⽤最⼴泛的是那⼀种？( A )A. 多⾯正投影法B. 轴测投影法C. 标⾼投影法D. 透视投影法24. 下⾯关于轴测投影的说法哪⼀个是正确的？ ( A )A. 直观性强，有⼀定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有⽴体感，⽆度量性D. 绘图简便，度量性好，⽆⽴体感25. 正投影法是指：( B )A. 投射线都相交于投射中⼼，投射出形体投影的⽅法B. 投射线互相平⾏且垂直于投影⾯，投射出形体投影的⽅法C. 由互相平⾏的投射线投射出形体投影的⽅法D. 投射线互相平⾏且倾斜于投影⾯，投射出形体投影的⽅法26. 多⾯正投影法的优点是：( D )A. 直观性强B. 富有⽴体感和真实感C. 绘图简便，⽴体感强D. 绘图简便，度量性好27. 下⾯哪⼀个性质不是中⼼投影法和平⾏投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平⾏性28. @下⾯哪⼀个性质不是平⾏投影法特有的基本性质( D )A. 平⾏性B. 定⽐性C. 相似性D. 接合性29.@ 平⾏投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平⾯图形⾮退化的平⾏投影D. 平⾏性30@. 三⾯投影图在度量关系上有： ( C )A. 三个投影各⾃独⽴B. 正⾯投影和⽔平投影长对正C. 长对正、⾼平齐、宽相等D. 正⾯投影和侧⾯投影⾼平齐31. @三⾯投影图中⽔平投影反映形体的： (B )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系32.@ 三⾯投影图中正⾯投影反映形体的： ( C)A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系33. 三⾯投影图中侧⾯投影反映形体的： (D )A. 上下、左右、前后的三个⽅位的关系B. 左右、前后的⽅位关系C. 上下、左右的⽅位关系D. 上下、前后的⽅位关系34. 如果A点在V投影⾯上，则：(B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为035. 如果A点在H投影⾯上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为036. 如果A点在W投影⾯上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为037. 右图中两直线的相对⼏何关系是： ( 做重线 )A. 相交B. 交错C. 相交垂直D. 交错垂直38. 右图中两直线的相对⼏何关系是： ( C )A. 相交B. 交错C. 平⾏D. ⽆法判断39. 右图中两直线的相对⼏何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直40. 右图中两直线的相对⼏何关系是： ( D⽐例 )A. 相交B. 交错C. 相交垂直D. 交错垂直41. 右图中两直线的相对⼏何关系是： ( B )A. 相交B. 交错C. 平⾏D. 交错垂直42. 右图所⽰平⾯的类型是：( D )A. ⽔平⾯B. 正平⾯C. 侧平⾯D. 任意倾斜平⾯43. @右图所⽰平⾯的类型是：( B )A. 铅垂⾯B. 正垂⾯C. 侧垂⾯D. 任意倾斜平⾯44. 右图所⽰平⾯的类型是：( B )A. 铅垂⾯B. 正平⾯C. 侧平⾯D. 任意倾斜平⾯45. 下图中三棱锥的侧⾯投影是：( C )46.在右图所⽰的三棱锥两⾯投影图中：( )A. D点在三棱锥右前棱⾯上B. D点在三棱锥后棱⾯上C. D点在三棱锥左前棱⾯上D. D点不在三棱锥表⾯上47. 轴测投影是根据什么原理投射得到的：( A )A. 平⾏投影B. 中⼼投影C. 正投影D. 斜投影48. 在下图中已知形体的三⾯投影图，则与其吻合的轴测图是：( D )49. 下图所⽰组合体，正确的左侧⽴⾯图是：( D )50. 下图所⽰组合体，正确的1-1剖视图是：( )1、单项选择题1. 在钢筋混凝⼟结构中，分布钢筋的作⽤是：(D )A. 起架⽴作⽤B. 主要受⼒钢筋C. 承受剪⼒D. 固定钢筋的位置并分配荷载到受⼒钢筋2. 在钢筋混凝⼟结构中，箍筋的作⽤是：( C )A. 起架⽴作⽤B. 主要受⼒钢筋C. 固定钢筋的位置并承受剪⼒D. 分配荷载到受⼒钢筋3. 在钢筋混凝⼟结构中，受⼒钢筋的弯起作⽤是：( C )A. 形成钢筋⾻架B. 使受⼒钢筋始终处于构件中拉应⼒最⼤的区域C. 承受剪⼒D. 分配荷载到其它钢筋4. 在钢筋混凝⼟结构图中，构件的轮廓线⽤：( C )A. 粗实线绘制B. 中粗实线绘制C. 细实线绘制D. 加粗的粗实线绘制5. 在钢筋混凝⼟结构图中，可见的钢筋⽤：( D )A. 粗实线绘制，线宽由钢筋直径确定B. 中粗实线绘制C. ⽤钢筋的实际投影表⽰D. 粗实线绘制，线宽不表⽰钢筋粗细6. 在钢筋混凝⼟结构图中，不可见的钢筋⽤：(B )A. 粗虚线绘制，线宽由钢筋直径确定B. 粗虚线绘制，线宽不表⽰钢筋粗细C. ⽤细虚线绘制D. 中粗虚线绘制7. 在钢筋混凝⼟结构图中，钢筋的横断⾯⽤：( C )A. 涂⿊的圆点表⽰，圆点⼤⼩由钢筋直径确定B. 空⼼圆圈表⽰C. 统⼀⼤⼩的涂⿊圆点表⽰D. 涂⿊的三⾓形表⽰8. 在钢筋混凝⼟结构图中，预应⼒钢筋⽤：( C )A. 粗双点画线绘制，线宽由钢筋直径确定B. 中粗双点画线绘制C. 粗双点画线绘制，线宽不表⽰钢筋粗细D. 细双点画线绘制9. 在钢筋混凝⼟结构图中，钢筋的标注中符号@的含义为：( C )A. 钢筋的直径符号B. 钢筋的品种代号C. 均匀分布的钢筋间距D. 钢筋表⾯的种类10．总平⾯图上拟建建筑物的标⾼是指( B )的标⾼A．室外设计地⾯ B．底层室内地⾯C．⼆楼楼⾯ D．屋⾯11．组合体的尺⼨不包括( D )A．总尺⼨ B．定位尺⼨C．定形尺⼨ D．标志尺⼨12．图线不得穿越尺⼨数字，不可避免时。

画法几何及工程制图A第1次作业(A) 表示假想轮廓(B) 表示可见轮廓(C) 表示不可见轮廓(D) 画中心线或轴线正确答案：D解答参考：10. 粗线、中粗线和细线的宽度比率为：(A) 3:2:1(B) 2:1.5:1(C) 5:2.5:1(D) 4:2:1正确答案：D解答参考：11. 虚线由画和短间隔组成，如下图所示，其画的长度a的值应取：(A) 1~2mm(B) 2~4mm(C) 4~6mm(D) 6~8mm正确答案：C解答参考：12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：(A) 3~8mm(B) 8~10mm(C) 10~15mm(D) 15~20mm正确答案：D解答参考：(C) 5~7mm(D) 7~10mm正确答案：B解答参考：18. 在建筑工程图上，标高以米为单位，应注在标高符号上，其样式如图所示。

标高符号的高度约为：(A) 3mm(B) 4mm(C) 5mm(D) 6mm正确答案：A解答参考：19. 下图中直径尺寸注法错在：(A) 尺寸起止符号应为短斜线(B) 尺寸数字不能水平注写(C) 尺寸数字应注写在圆内(D) 尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D解答参考：20. 下图中长度尺寸注法错在：(A) 尺寸起止符号倾斜方向不对(B) A点的y坐标为0(C) A点的z坐标为0(D) A点的x、y、z坐标都不为0 正确答案：C解答参考：30. 下图所示A、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：C解答参考：31. 下图所示C、D两点是：(A) V面投影重影点(B) H面投影重影点(C) W面投影重影点(D) 非投影重影点正确答案：B解答参考：32. 下图A点到W面的距离是：(A) a'a x(B) a'a z(C) aa x(D) a"a yw正确答案：B解答参考：33. 下图所示A、B、C、D四点中位于H面上的点是：(A) A点(B) B点(C) C点(D) D点正确答案：D解答参考：34. 下图所示五棱柱表面上一点K，其正确的侧面投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：35. 在下图中：(A) C点在正垂线AB上(B) C点不在正垂线AB上(C) C点在侧平线AB上(D) C点不在侧平线AB上正确答案：D解答参考：36. 下图所示AB直线是：(A) 水平线(B) 正平线(C) 侧平线(D) 一般倾斜直线正确答案：D解答参考：37. 在下面的投影图中，表示交错两直线的是：(A) A(B) B(C) C(D) D正确答案：D解答参考：38. 在下面的投影图中，反映线段实长的投影是：(A) a'b'(B) b'c'(C) ac(D) 无正确答案：A解答参考：39. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：40. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：D解答参考：41. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错正确答案：B解答参考：42. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交垂直(C) 相交不垂直(D) 交错正确答案：D解答参考：43. 下图所示AB、CD两直线的相对几何关系是：(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直正确答案：D解答参考：44. 在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab正确答案：A解答参考：45. 下图所示的平面是：(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面正确答案：C解答参考：46. 下图所示ABCDE平面的类型是：(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面正确答案：B解答参考：47. 下图所示P、Q两平面的相对几何关系是：(A) 平行(B) 垂直(C) 相交(D) 不确定正确答案：B解答参考：48. 下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：(A) A(B) B(C) C(D) D正确答案：A解答参考：49. 下图所示正平面P与三角形平面ABC的交线是：(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线正确答案：A解答参考：50. 在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab正确答案：D解答参考：51. 下图所示AB直线与三角形CDE平面的相对几何关系是：(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行正确答案：D解答参考：画法几何及工程制图A第2次作业本次作业是本门课程本学期的第2次作业，注释如下：一、单项选择题(只有一个选项正确，共23道小题)1. 在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：C解答参考：2. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：(A) A(B) B(C) C(D) D正确答案：D解答参考：3. 下图所示六棱锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 五边形(C) 六边形(D) 七边形正确答案：D解答参考：4. 下图为截切后正四棱锥的投影，正确的水平投影是：(A) A(B) B(C) C(D) D正确答案：B解答参考：5. 轴测投影是根据什么原理投射得到的：(A) 平行投影(B) 中心投影(C) 正投影(D) 斜投影正确答案：A解答参考：6. 下图所示正垂面圆O的水平投影是：(A) 直线(B) 椭圆(C) 圆(D) 双曲线正确答案：B解答参考：7. 下图所示的曲面是：(A) 柱面(B) 锥面(C) 回转面(D) 螺旋面正确答案：D解答参考：8. 下图所示的曲面是：(A) 柱面(B) 柱状面(C) 单叶旋转双曲面(D) 螺旋面正确答案：C解答参考：9. 下图所示的曲面是：(A) 锥面(B) 锥状面(C) 单叶旋转双曲面(D) 双曲抛物面正确答案：D解答参考：10. 下图所示K点在球面上的位置是：(A) 球面的左下前部(B) 球面的右下前部(C) 球面的左上前部(D) 球面的左上后部正确答案：D解答参考：11. 下图所示位于球面正面投影轮廓线上的点是：(A) M点(B) N点(C) K点(D) 无正确答案：A解答参考：12. 下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：(A) A(B) B(C) C(D) D正确答案：A解答参考：13. 下图所示圆柱被两平面所截切，切口的空间形状是：(A) 椭圆与椭圆的组合(B) 椭圆与矩形的组合(C) 椭圆与双曲线的组合(D) 圆与矩形的组合正确答案：B解答参考：14. 下图为截切后正圆锥的正面投影，它的两段截交线是：(A) 双曲线与椭圆曲线的组合(B) 等腰三角形与半圆曲线的组合(C) 抛物线与半圆曲线的组合(D) 等腰三角形与椭圆曲线的组合正确答案：B解答参考：15. 下图为球面被两个正垂面切割，其切口的空间形状是：(A) 椭圆曲线与椭圆曲线的组合(B) 椭圆曲线与双曲线的组合(C) 圆曲线与圆曲线的组合(D) 矩形与椭圆曲线的组合正确答案：C解答参考：16. 下图为截切后正圆柱的三面投影，正确的H面投影是：(A) A(B) B(C) C(D) D正确答案：C解答参考：17. 下图为截切后正圆柱的三面投影，正确的W面投影是：(A) A(B) B(C) C(D) D正确答案：A解答参考：18. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：B解答参考：19. 下图所示圆锥被正垂面P所截，其截交线的形状是：(A) 三角形(B) 椭圆与直线(C) 双曲线与直线(D) 抛物线与直线正确答案：C解答参考：20. 下图所示三棱柱与半球相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、圆曲线与圆曲线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：21. 下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：(A) 圆曲线、椭圆与椭圆的组合(B) 空间曲线(C) 圆曲线、椭圆与直线的组合(D) 椭圆、椭圆与椭圆的组合正确答案：C解答参考：22. 下图所示球与半圆柱相贯，相贯线的空间形状是：(A) 椭圆(B) 空间曲线(C) 椭圆与直线的组合(D) 圆正确答案：B解答参考：23. 下图所示球与圆锥相贯，相贯线的空间形状是：(A) 圆(B) 空间曲线(C) 矩形(D) 椭圆正确答案：A解答参考：四、主观题(共16道小题)24.参考答案：25.参考答案：26.参考答案：27.参考答案：28.参考答案：29.参考答案：30.参考答案：31.参考答案：32.参考答案：33.画出下面形体的正等轴测图。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1. 掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2. 掌握二面投影图和三面投影图的投影规律3. 掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1. 掌握基本平面立体的三面投影图的投影特性2. 掌握立体上直线的投影特性3. 掌握立体上平面的投影特性4. 掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1. 掌握基本平面体的叠加、切割、交接2. 掌握平■面立体的尺寸标注方法3. 掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1. 了解曲线的形成与分类2. 掌握圆的投影的画法，了解圆柱螺旋线投影的画法3. 了解曲面的形成、分类4. 掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5. 掌握基本曲面立体（圆柱、圆锥）的投影特性6. 掌握平面与曲面体或曲表面相交的投影画法7. 了解两曲面体或曲表面相交的投影画法8. 掌握圆柱与圆锥的轴测图画法第6章组合体1. 学会使用形体分析法对组合体的形成进行分析2. 掌握根据实物绘制组合体的三视图的方法3. 掌握组合体的尺寸注法4. 掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5. 掌握组合体轴测图的画法第7章图样画法1. 掌握六个基本视图的画法2. 掌握剖视图的表达方法3. 掌握断面图的表达方法4. 掌握在组合体轴测图中进行剖切的画法5. 了解常用的简化画法6. 了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1. 了解钢筋混凝土结构的基本知识2. 掌握钢筋混凝土结构的图示方法3. 掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1. 了解房屋的组成和各部分的作用，了解房屋的一般设计方法2. 了解房屋施工图的分类及有关规定3. 了解房屋总平面图的绘制方法4. 掌握建筑平■面图、建筑立面图、建筑剖面图的绘制方法5. 了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

“画法几何及工程制图”复习题(含答案)(同名8822)“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体21.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法3题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。
