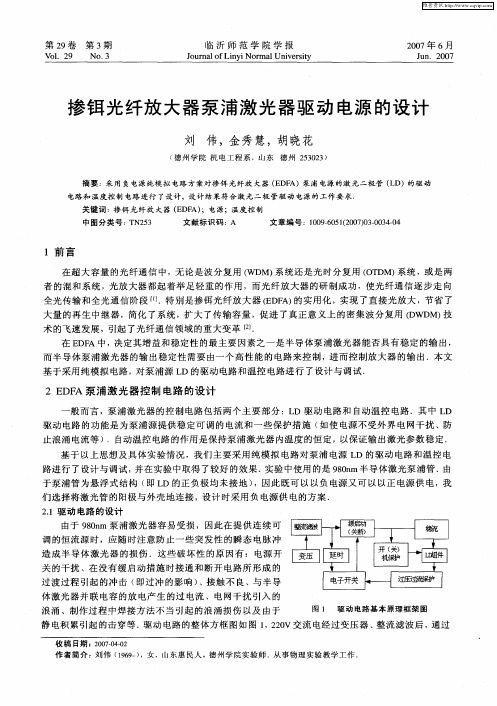

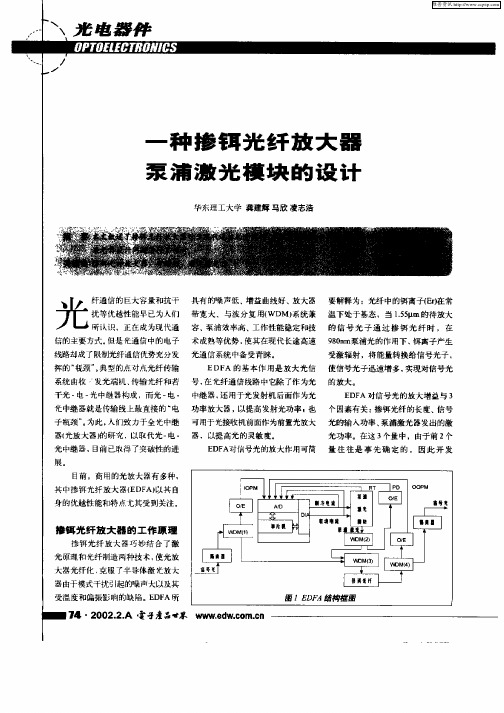

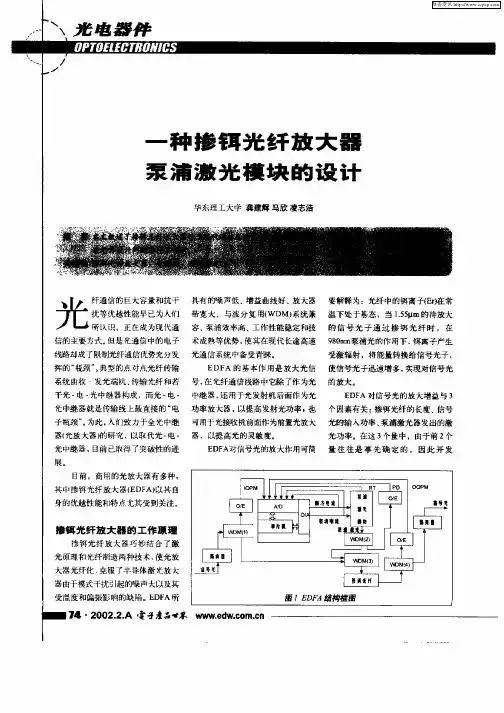

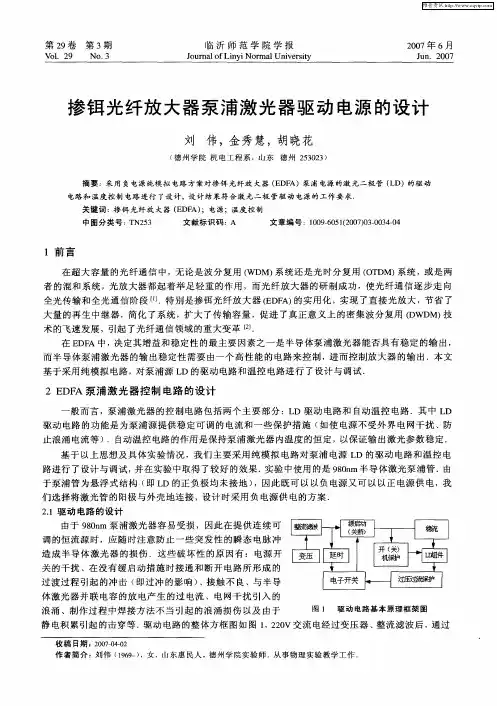

6.2 掺铒光纤放大器掺铒光纤放大器（EDFA）基本原理：铒离子吸收泵浦光的能量，实现粒子数反转分布，受激辐射产生与入射光子完全一样的光子。
EDFA的特点工作波长与光纤最小损耗波长窗口一致；对掺铒光纤进行激励所需要的泵浦光功率较低； 增益高、噪声低、输出功率高。
连接损耗低。
长度为10m~100m左右的掺铒光纤，铒离子的掺杂浓度一般为25mg/kg左右半导体激光器，输出功率为10~100mW，工作波长为0.98μm或1.48μm。
将信号光和泵浦光耦合在一起。
保证信号单向传输滤除噪声，提高信噪比EDFA 结构及工作原理铒离子能级分布泵浦能带快速非辐射衰变亚稳态能带5EDFA泵浦方式EDFA的内部按泵浦方式分，有三种基本的结构：即同向泵浦、反向泵浦和双向泵浦。
同向泵浦信号光与泵浦光以同一方向从掺铒光纤的输入端注入的结构，也称为前向泵浦。
反向泵浦信号光与泵浦光从两个不同方向注入进掺铒光纤的结构，也称后向泵浦。
双向泵浦同向泵浦和反向泵浦同时泵浦的结构。
不同泵浦方式性能差异（1）（2）（3）8EDFA性能参数1.功率增益2.输出功率特性3.噪声特性功率增益功率增益:输出功率与输入功率之比。
12输出功率噪声EDFA的主要噪声种类：①信号光的散粒噪声；②被放大的自发辐射光的散粒噪声；③自发辐射光谱与信号光之间的差拍噪声；④自发辐射光谱间的差拍噪声。
13EDFA的应用EDFA的基本应用：（1）延长中继距离；（2）与波分复用技术结合。
（3）与光孤子技术结合。
（4）与CATV等技术结合。
14。
掺铒光纤放大器原理
掺铒光纤放大器是一种利用掺铒光纤的放大效应来实现信号放大的器件。
其原理基于掺杂了铒元素的光纤，在外加激励光的作用下，铒离
子会被激发到高能级态，当它们回到基态时会发射出一定波长的光子，这些发射出来的光子与输入信号同频率，相位和方向一致，从而实现
了信号放大。
具体来说，当输入信号经过掺铒光纤时，其能量会被传递到铒离子上，并将其激发到高能级态。
在这个过程中，输入信号会被耗散掉一部分
能量。
然后，在高能级态上的铒离子会通过自发辐射或受外界光源激
励而返回到基态，并释放出与输入信号同频率、相位和方向一致的光子。
这些发射出来的光子将与输入信号叠加在一起，并在输出端产生
一个强化后的信号。
为了实现更好的放大效果，通常使用多段掺铒光纤来构成一个放大器。
每个段都有自己的泵浦激光器和光纤，以确保铒离子始终处于高能级态。
此外，掺铒光纤放大器还可以通过调节泵浦激光器的功率和波长
来控制放大器的增益和带宽。
总之，掺铒光纤放大器利用了掺杂了铒元素的光纤在外界激励下释放
出同频率、相位和方向一致的光子，从而实现了输入信号的放大。
它
具有高增益、低噪声、宽带宽等优点，在通信、传感、医疗等领域得到广泛应用。

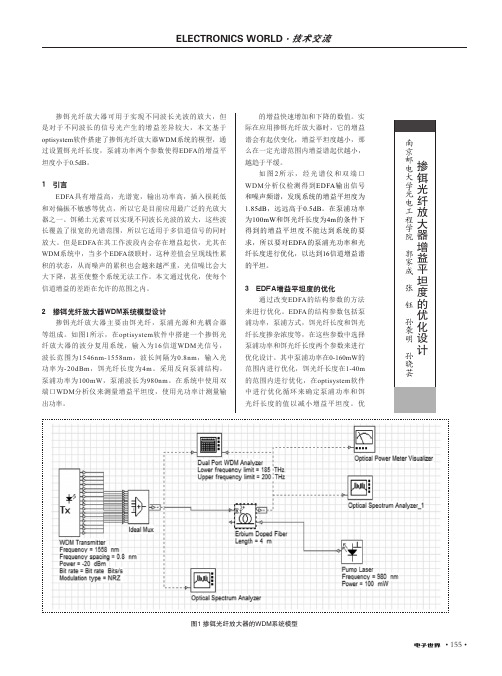

• 155•掺铒光纤放大器可用于实现不同波长光波的放大，但是对于不同波长的信号光产生的增益差异较大，本文基于optisystem 软件搭建了掺铒光纤放大器WDM 系统的模型，通过设置铒光纤长度，泵浦功率两个参数使得EDFA 的增益平坦度小于0.5dB 。
1 引言EDFA 具有增益高，光谱宽，输出功率高，插入损耗低和对偏振不敏感等优点，所以它是目前应用最广泛的光放大器之一。
饵稀土元素可以实现不同波长光波的放大，这些波长覆盖了很宽的光谱范围，所以它适用于多信道信号的同时放大。
但是EDFA 在其工作波段内会存在增益起伏，尤其在WDM 系统中，当多个EDFA 级联时，这种差值会呈现线性累积的状态，从而噪声的累积也会越来越严重，光信噪比会大大下降，甚至使整个系统无法工作。
本文通过优化，使每个信道增益的差距在允许的范围之内。
2 掺铒光纤放大器WDM系统模型设计掺铒光纤放大器主要由饵光纤，泵浦光源和光耦合器等组成。
如图1所示，在optisystem 软件中搭建一个掺铒光纤放大器的波分复用系统，输入为16信道WDM 光信号，波长范围为1546nm-1558nm ，波长间隔为0.8nm ，输入光功率为-20dBm ，饵光纤长度为4m 。
采用反向泵浦结构，泵浦功率为100mW ，泵浦波长为980nm 。
在系统中使用双端口WDM 分析仪来测量增益平坦度，使用光功率计测量输出功率。
的增益快速增加和下降的数值。
实际在应用掺铒光纤放大器时，它的增益谱会有起伏变化，增益平坦度越小，那么在一定光谱范围内增益谱起伏越小，越趋于平缓。
如图2所示，经光谱仪和双端口WDM 分析仪检测得到EDFA 输出信号和噪声频谱，发现系统的增益平坦度为1.85dB ，远远高于0.5dB 。
在泵浦功率为100mW 和饵光纤长度为4m 的条件下得到的增益平坦度不能达到系统的要求，所以要对EDFA 的泵浦光功率和光纤长度进行优化，以达到16信道增益谱的平坦。

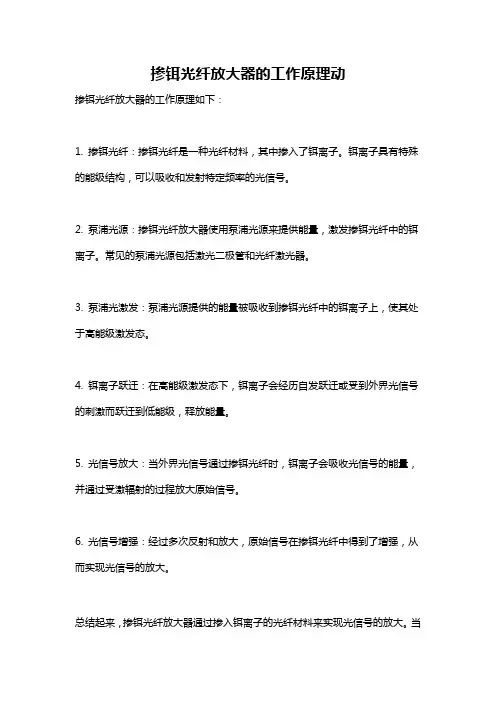

掺铒光纤放大器的工作原理动
掺铒光纤放大器的工作原理如下：
1. 掺铒光纤：掺铒光纤是一种光纤材料，其中掺入了铒离子。
铒离子具有特殊的能级结构，可以吸收和发射特定频率的光信号。
2. 泵浦光源：掺铒光纤放大器使用泵浦光源来提供能量，激发掺铒光纤中的铒离子。
常见的泵浦光源包括激光二极管和光纤激光器。
3. 泵浦光激发：泵浦光源提供的能量被吸收到掺铒光纤中的铒离子上，使其处于高能级激发态。
4. 铒离子跃迁：在高能级激发态下，铒离子会经历自发跃迁或受到外界光信号的刺激而跃迁到低能级，释放能量。
5. 光信号放大：当外界光信号通过掺铒光纤时，铒离子会吸收光信号的能量，并通过受激辐射的过程放大原始信号。
6. 光信号增强：经过多次反射和放大，原始信号在掺铒光纤中得到了增强，从而实现光信号的放大。
总结起来，掺铒光纤放大器通过掺入铒离子的光纤材料来实现光信号的放大。
当
外界光信号通过掺铒光纤时，铒离子会吸收光信号的能量并放大原始信号，使得光信号增强。
这种放大器适用于光通信和光传感等领域，可以提高光信号的传输距离和质量。
掺铒光纤放大器的工作原理掺铒光纤放大器是一种将输入信号进行放大的设备，它用掺有少量的铒离子的光纤作为放大介质，在光纤中的铒离子受到激光光子的激发后，会产生放大的荧光信号，在光纤中传播并放大输入信号。
掺铒光纤放大器具有增益大、噪声小、稳定性好等特点，是光通信和光传感领域中广泛使用的重要设备。
掺铒光纤放大器的工作原理主要涉及到掺铒光纤中的铒离子、基于激光器的光源和光纤耦合器等方面。
下面将从这些方面详细介绍掺铒光纤放大器的工作原理。
一、掺铒光纤中的铒离子掺铒光纤的制备过程中，在非常纯净的二氧化硅（SiO2）玻璃内加入了少量的铒离子（Er3+），通常铒离子的摩尔分数在0.1%至1.0%之间。
这些铒离子会在光纤中形成能级结构，以便通过激光器来激发它们。
当铒离子受到一个在适当波长范围内的激励光子时（通常在980至1480纳米之间），它们会吸收这些光子并将它们的原子能级提升到一个更高的激发态能级。
接着，铒离子会从高激发态能级中产生自发辐射荧光，并向下跃迁到一个较低的能级。
这种过程中所产生的荧光光子的波长通常在1500纳米左右，这种波长范围也称为雪崩区域。
二、基于激光器的光源掺铒光纤放大器需要用到激光器作为输入信号的光源，激光器通常是基于半导体技术的光源。
通常情况下，用于掺铒光纤放大器的激光器被称为泵浦光源，这是因为它们的主要作用是激励光纤中的铒离子产生放大荧光信号。
泵浦光源通常采用激光二极管（LD）或光纤激光器（FP）、DFB（调制反馈）激光器等器件，可选择的泵浦光源范围很广，包括735、980、1480等纳米波段。
三、光纤耦合器光纤耦合器是将光源的输出光束耦合到放大器光纤中的设备，它可以使光源的输出尽可能有效地耦合到光纤中，并且降低光纤的损耗。
在掺铒光纤放大器中，光纤耦合器将泵浦光源的输出光束耦合到掺铒光纤中，并激发铒离子进行光放大。
光纤耦合器一般有径向耦合器、光栅耦合器、双光纤耦合器和光纤连接器等类型。
径向耦合器将输入和输出光纤正对光学轴，通过一定的设备使局部光场光强变化，从而实现光束的耦合；光栅耦合器利用光栅的衍射效应，使光束在光栅衍射角处尽可能高的衍射效应，使输出光束尽量向光纤的中心传输，从而实现光束的耦合；双光纤耦合器则是利用两个光纤直接接触的方式来实现耦合。

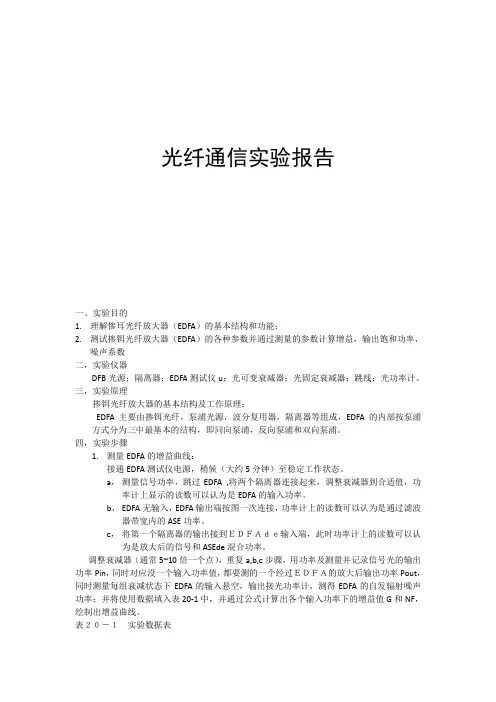

光纤通信实验报告一、实验目的1.理解惨耳光纤放大器（EDFA）的基本结构和功能；2.测试掺铒光纤放大器（EDFA）的各种参数并通过测量的参数计算增益，输出饱和功率，噪声系数二，实验仪器DFB光源；隔离器；EDFA测试仪u；光可变衰减器；光固定衰减器；跳线；光功率计。
三，实验原理掺铒光纤放大器的基本结构及工作原理：EDFA主要由掺铒光纤，泵浦光源，波分复用器，隔离器等组成，EDFA的内部按泵浦方式分为三中最基本的结构，即同向泵浦，反向泵浦和双向泵浦。
四，实验步骤1.测量EDFA的增益曲线：接通EDFA测试仪电源，稍候（大约5分钟）至稳定工作状态。
a，测量信号功率，跳过EDFA ,将两个隔离器连接起来，调整衰减器到合适值，功率计上显示的读数可以认为是EDFA的输入功率。
b，EDFA无输入，EDFA输出端按图一次连接，功率计上的读数可以认为是通过滤波器带宽内的ASE功率。
c，将第一个隔离器的输出接到ＥＤＦＡｄｅ输入端，此时功率计上的读数可以认为是放大后的信号和ASEde混合功率。
调整衰减器（通常5~10倍一个点），重复a,b,c步骤，用功率及测量并记录信号光的输出功率Pin，同时对应没一个输入功率值，都要测的一个经过ＥＤＦＡ的放大后输出功率Pout，同时测量每组衰减状态下EDFA的输入悬空，输出接光功率计，测得EDFA的自发辐射噪声功率；并将使用数据填入表20-1中，并通过公式计算出各个输入功率下的增益值G和NF，绘制出增益曲线。
表２０－１实验数据表五，实验数据分析按公式G=10log10（（Pout-Pase）/Pin）NF=10log10（Pase*Pin/（hVB(Pout-Pase)+Pin/(Pout-Pase)）;其中h=6.628*10^(-34)V=3*10^8*155*10^(-9)B=688.24Ghz得到数据填入上述表格按下关数据画图如下：由图知数据明显与理论相差太大也符合当输入功率过大时数据产生明显失真的结论。
一、实验目的1. 了解掺铒光纤的基本特性和工作原理。
2. 掌握掺铒光纤放大器的基本原理和实验方法。
3. 研究掺铒光纤放大器的增益特性、噪声特性以及稳定性。
二、实验原理掺铒光纤放大器（EDFA）是一种利用掺铒光纤作为放大介质的宽带光放大器。
其工作原理是：当泵浦光（通常为980nm的激光）注入掺铒光纤时，光纤中的铒离子会吸收泵浦光能量，实现能级跃迁。
随后，铒离子会自发辐射出光子，产生信号放大。
三、实验仪器与设备1. 掺铒光纤放大器实验装置2. 激光器3. 光功率计4. 光纤连接器5. 光纤测试仪6. 计算机及数据采集软件四、实验步骤1. 将实验装置连接好，确保各部件正常工作。
2. 使用激光器产生泵浦光，将其输入掺铒光纤放大器。
3. 使用光纤连接器将信号源的光信号输入掺铒光纤放大器。
4. 使用光功率计测量泵浦光和信号光的功率。
5. 通过光纤测试仪测量掺铒光纤放大器的增益特性。
6. 改变泵浦光功率，观察并记录掺铒光纤放大器的增益特性。
7. 改变信号光功率，观察并记录掺铒光纤放大器的噪声特性。
8. 改变实验条件，研究掺铒光纤放大器的稳定性。
五、实验结果与分析1. 增益特性：实验结果显示，掺铒光纤放大器的增益随着泵浦光功率的增加而增加，且增益随信号光功率的增加而降低。
在最佳泵浦光功率下，掺铒光纤放大器的增益可达20dB以上。
2. 噪声特性：实验结果显示，掺铒光纤放大器的噪声系数较低，约为3dB。
随着信号光功率的增加，噪声系数逐渐降低。
3. 稳定性：实验结果显示，掺铒光纤放大器在改变实验条件时，增益、噪声系数等参数基本保持稳定，具有良好的稳定性。
六、实验结论1. 掺铒光纤放大器具有高增益、低噪声、宽带等优点，在光通信系统中具有广泛的应用前景。
2. 通过调整泵浦光功率和信号光功率，可以实现对掺铒光纤放大器增益和噪声特性的控制。
3. 掺铒光纤放大器具有良好的稳定性，适用于实际应用。
七、实验建议1. 在实验过程中，注意泵浦光功率的调整，避免过高的泵浦光功率导致器件损坏。
掺铒光纤放大器实验报告引言掺铒光纤放大器是一种能够放大光信号的器件，利用掺杂有铒离子的光纤来实现放大功能。
本报告旨在介绍掺铒光纤放大器的实验原理、实验步骤以及实验结果分析。
实验原理掺铒光纤放大器利用了铒离子的特殊性质，当铒离子被激发时，会发射出特定波长的光子。
这些光子可以与输入的光信号发生相互作用，使信号得到放大。
掺铒光纤放大器由激发源、光纤和光探测器组成。
实验步骤1. 准备工作首先，我们需要准备实验所需的材料和设备，包括掺铒光纤、光源、光探测器、光纤连接器等。
确保实验环境光线较暗，以避免干扰。
2. 搭建实验装置将光源和光探测器与掺铒光纤分别连接起来，注意保持光纤的连接质量，以免信号损失。
可以使用光纤连接器来简化连接过程。
3. 测量初始光功率在实验开始之前，需要测量输入光源的初始光功率，并记录下来。
这可以作为后续实验结果的参考。
4. 开始实验将输入光信号通过掺铒光纤放大器，并让光信号在光纤中传输一段距离。
可以使用光纤延长器来延长传输距离。
5. 测量输出光功率在光信号通过掺铒光纤放大器后，使用光探测器测量输出光功率，并记录下来。
比较输出光功率与初始光功率的差异，可以评估掺铒光纤放大器的放大效果。
6. 数据分析根据实验结果，我们可以对掺铒光纤放大器的性能进行评估和分析。
可以计算放大倍数、增益和信噪比等指标，以判断实验的成功与否。
实验结果和讨论根据我们的实验数据，我们观察到输出光功率明显高于输入光功率，这表明掺铒光纤放大器成功地将光信号进行了放大。
通过计算，我们得到了放大倍数为X，增益为Y。
此外，我们还注意到放大过程中的信噪比有所下降，这可能是由于光纤传输过程中的损耗导致的。
在实验过程中，我们还发现了一些潜在的问题。
例如，光纤连接质量的影响、光源的稳定性和光探测器的灵敏度等。
这些因素可能会对实验结果产生一定的影响，需要进一步研究和改进。
结论通过本次实验，我们成功地搭建了一个掺铒光纤放大器实验装置，并进行了实验数据的测量和分析。
光纤通信课程设计题目：掺饵放大器学院：物理与电子科学学院年级专业： 08级电子<1>班*者：**学号： ************指导教师：***目录概述 (3)1. 铒离子的电子能级图 (3)2. 掺铒光纤的光放大原理 (5)3.掺饵光纤放大器的基本结构 (6)4. 掺饵光纤放大器的特点 (7)4.1 优点 (7)4.2 缺点 (7)5. 掺饵光纤放大器的应用 (8)6. EDFA的增益特性 (8)6.1 EDFA的放大特性 (8)6.2 EDFA对增益的影响 (8)7. 技术展望 (9)参考文献 (9)掺饵光纤放大器概述光纤通信中采用光纤来传输光信号，一般它受到两方面的限制:损耗和色散。
就损耗而言，目前光纤损耗的典型值在1.3μm波段为0.35dB/km，在1.55μm波段为0.20dB/km。
由光纤损耗限制的光纤无中继传输距离为50-100km. 90年代初期EDFA的研制成功，打破了光纤通信传输距离受光纤损耗的限制，使全光通信距离延长至几千公里，给光纤通信带来了深刻的变化。
一般，光放大器都由增益介质、泵源、输入输出耦合结构组成。
根据增益介质的不同，目前主要有两类放大器，一类采用活性介质，如半导体材料和掺稀土元素的光纤。
掺稀土光放大器，是在光纤芯层中掺入极小浓度的稀土元素，如饵、谱或铥等离子制作出相应的掺饵、掺镨或掺铥光纤。
光纤中掺杂离子在受到泵浦光激励后跃迁到亚稳定的高激发态，在信号光诱导下，产生受激辐射，形成对信号光的相干放大。
主要有: 掺铒光纤放大器（EDFA－Erbium Doped Fiber Amplifier）、掺镨光纤放大器 (PDFA- Praseodymium Doped Fiber Amplifier) 和掺铥光纤放大器 (TDFA- Thulium Doped Fiber Amplifier) 等；另一类基于光纤的非线性效应，利用光纤的非线性实现对信号光放大的一种激光放大器。
掺铒光纤放大器工作原理掺铒光纤放大器是一种光纤放大器，其主要作用是放大光信号。
掺铒光纤放大器是由掺铒光纤、泵浦光源等组成的。
本文将详细介绍掺铒光纤放大器的工作原理。
1. 掺铒光纤放大器的结构掺铒光纤放大器的主要结构由掺铒光纤、泵浦光源、耦合器、光学滤波器和光纤光栅等组成。
其中，掺铒光纤是放大器的核心部件，泵浦光源是掺铒光纤放大器的能量源，耦合器用于把信号光和泵浦光耦合到掺铒光纤中，光学滤波器用于过滤掉不需要的波长光，光纤光栅用于把放大器的光信号反射回放大器中，增强光信号的能量。
2. 掺铒光纤放大器的工作原理掺铒光纤放大器的工作原理是基于铒离子的荧光增益作用。
当泵浦光源把泵浦光耦合到掺铒光纤中时，铒离子被激发，处于高能级的电子会自发地向低能级跃迁，发射光子。
这些发射出来的光子与信号光子相互作用，从而使信号光子的能量增加，实现光信号的放大。
掺铒光纤放大器的放大过程可以通过下图来表示：信号光和泵浦光经过耦合器耦合到掺铒光纤中，铒离子被激发，发射出光子，从而使信号光子的能量增加，实现光信号的放大。
放大后的光信号经过滤波器过滤掉不需要的波长光，然后经过光纤光栅反射回放大器中，增强光信号的能量，实现更大程度的放大。
3. 掺铒光纤放大器的优点与其他光纤放大器相比，掺铒光纤放大器具有以下优点：（1）高增益：掺铒光纤放大器的增益高达40 dB，放大效果显著。
（2）宽带宽：掺铒光纤放大器的带宽广泛，可以放大多种波长的光信号。
（3）稳定性好：掺铒光纤放大器的放大效果稳定，不容易受到环境影响和温度变化的影响。
（4）可靠性高：掺铒光纤放大器的寿命长，性能可靠，适用于长时间工作。
4. 掺铒光纤放大器的应用掺铒光纤放大器具有广泛的应用领域，主要用于光通信、光传感、光测量等方面。
在光通信领域，掺铒光纤放大器可以扩大光信号的传输范围，提高信号传输质量和可靠性；在光传感领域，掺铒光纤放大器可以用于生物传感、环境监测等方面；在光测量领域，掺铒光纤放大器可以用于光谱分析、光学测量等方面。
Edfa的设计在光通信领域中，掺铒光纤放大器（Erbium-Doped Fiber Amplifier，简称EDFA）是一种常用的光放大器，通过掺杂铒元素来增强光信号的强度。
EDFA被广泛应用于光纤通信系统中，为信号的传输提供必要的增益，以弥补光信号在传输过程中的衰减。
下面将详细介绍EDFA的设计原理和工作机制。
设计原理1.掺铒光纤在EDFA中，掺入铒元素的光纤是关键组成部分。
铒元素的掺杂使得光纤具有吸收和发射特定波长的光子的能力。
当光信号进入掺铒光纤时，受到铒元素的激发并逐渐放大，从而增强了光信号的强度。
2.泵浦光源为了激发铒元素，需要提供泵浦光源。
通常采用泵浦激光器作为泵浦光源，通过光泵浦的方式激发铒元素，使其产生受激发射并放大光信号。
3.光栅在EDFA中，还需要利用光栅来控制放大光的波长范围。
光栅可以选择性地使特定波长的光信号得到放大，从而实现对光信号的调控。
工作机制1.吸收与放大当光信号通过掺铒光纤时，铒元素会吸收光信号中的能量，并转化为激发态。
在激发态下，铒元素会向周围的光信号发射光子，从而放大原始的光信号。
2.泵浦与激发泵浦光源提供的能量会激发铒元素，将其转移到激发态。
当光信号与激发态的铒元素相互作用时，铒元素会发射相同波长的光子，并逐渐放大光信号。
3.光栅调控光栅的作用是选择性地激发不同波长范围的光信号，从而实现对光信号波长的调控。
通过光栅的调节，可以实现对不同波长光信号的增益放大。
在实际应用中，EDFA具有高增益、低噪声、宽带特性等优点，广泛应用于光通信系统中。
其设计原理和工作机制的深入理解，有助于优化和提升光通信系统的性能，推动光通信技术的发展。
专利名称：掺铒光纤放大器专利类型：发明专利
发明人：任聪群
申请号：CN201110133627.0申请日：20110520
公开号：CN102231473A
公开日：
20111102
专利内容由知识产权出版社提供
摘要：本发明公开了一种掺铒光纤放大器，其包括电路部分及光路部分，A/D转换电路连接电流采集电路、温度采集电路和电源管理电路，第一泵浦激光器、第二泵浦激光器都连接自动温度控制电路、激光器驱动电路、温度采集电路、电流采集电路，激光器驱动电路连接D/A转换电路，单片机系统连接A/D转换电路、D/A转换电路、串行通信电路、LCD显示电路、按键扫描电路，电源管理电路给各个电路供电。
本发明掺铒光纤放大器补偿光信号在光通信链路的衰减。
申请人：上海光家仪器仪表有限公司,上海光维通信技术股份有限公司
地址：200233 上海市徐汇区田州路99号13号楼501室
国籍：CN
代理机构：上海智信专利代理有限公司
代理人：胡美强
更多信息请下载全文后查看。
东北石油大学课程设计2014年3月7日东北石油大学课程设计任务书课程光电子技术课程设计题目掺铒光纤放大器的设计专业电子科学与技术姓名苗培梓学号100901240106主要内容、基本要求、主要参考资料等1、主要内容：的掺铒光纤放通过学习光纤放大器的原理，设计一个能够对波长为1.55m大器。
2、基本要求要求在论文中写出掺铒光纤放大器的工作原理，结构与特性，以及优点与应用。
3、参考文献：[1] 刘增基，周洋溢著，光纤通信，西安电子科技大学出版社，2002.6.[2] 雷肇棣著，光纤通信基础，电子科技大学出版社，1999.[3] 马养武，包成芳，光电子学，浙江大学出版社，2003.3.完成期限2014.3.3 ~2014.3.7指导教师专业负责人年月日第1章概述掺铒光纤放大器，即在信号通过的纤芯中掺入了铒离子Er3 + 的光信号放大器，是1985年英国南安普顿大学首先研制成功的光放大器，它是光纤通信中最伟大的发明之一。
掺铒光纤是在石英光纤中掺入了少量的稀土元素铒离子的光纤，它是掺铒光纤放大器的核心。
光纤放大器是光纤通信系统对光信号直接进行放大的光放大器件，在使用光纤的通信系统中，不需要将光信号转换为电信号，直接对光信号进行放大的一种技术。
1.1研究意义众所周知，现今是信息时代，社会信息化进程正在逐渐的深入，整个社会受信息运行的影响也随之越来越大，随着因特网的普及和网上应用，使人们对一些新型信息服务的需求越来越迫切，例如家庭办公、远程教育、电子商务等，因此这就需要用到功能强大的通信网络，光纤通信作为一种理想的通信手段，具有了诸如较大的通信容量、较长的无中继通信距离、良好的保密性等许多的优点，这使得光纤通信取代其它通信手段是一种必然的趋势。
在光放大器中，掺铒光纤放大器，即EDFA，的技术比较成熟，自身性能较好，所以它的应用比较广泛。
它具有高增益、低噪声、输出功率大、串话小，对温度偏振不敏感，藕合效率高，易与传输光纤藕合连接，损耗低，不易自激，对信号速率和格式透明，并具有几十纳米的放大带宽等优点。
由于它几乎接近完美的特性及半导体泵浦源的使用，导致了它在波分复用系统中的广泛应用，随着光纤通信向速度更快、带宽更大方向的发展，随之对掺铒光纤放大器的性能也有着更高的要求。
1.2发展趋势及其前景掺铒光纤放大器的研究始于60年代早期，E.Snitzer发现掺铒玻璃对1.50微米波长的激光有放大作用，提出了掺杂光纤放大器的设想，但由于当时未能解决热淬灭效应问题，而且随后出现了半导体光放大器，使得掺铒光纤放大器的研究停滞不前。
直到80年代中期，南安普敦大学的研究人员通过改进的化学气相沉积法（MCVD）成功研制出了掺铒光纤，并在之后制作出了利用650nm波长50mW 的红染料激光器为泵浦的EDFA具有25dB的小信号增益；几乎同时贝尔实验室的研究人员也制出了不同波长泵浦源的EDFA，获得了约22dB的小信号增益，对该EDFA的测试结果表明，其多信道放大时不存在串扰现象、增益与偏振无关，用于实际传输系统时具有极小的误码率。
1988年1480nm的大功率半导体激光器的研制成功，解决了之前泵浦设备过于庞大不适于应用的问题。
1989年日本的NTT公司首先使用1480nm的半导体激光器作为泵浦源获得成功以及同年召开的光放大及应用会议（OAA）标志着EDFA的应用研究推向新的阶段。
EDFA技术于90年代初走向成熟并被迅速投入商业应用。
随后的研究继续更深入的展开，目标都是使EDFA有更好的工作特性。
两个大的方面，一是对EDF材料的研究，为了获得更平坦的增益、更大的带宽；另一个是从系统的角度考虑。
EDFA是将来很长一段时间内光纤通信系统中最具实用的价值无源光器件之一,掺铒光纤放大器的应用将推动高速光通信的发展,将在未来的高速全光通信系统中扮演重要的角色。
1.3 EDFA的应用掺铒光纤放大器在常规光纤数字通信系统中应用，可以省去大量的光中继机，而且中继距离也大为增加，这对于长途光缆干线系统具有重要意义。
其主要应用有：1、可作光距离放大器。
传统的电子光纤中继器有许多局限性，如，数字信号和模拟信号相互转换时，中继器要作相应的改变；设备由低速率改变成高速率时，中继器要随之更换；只有传输同一波长的光信号，且结构复杂、价格昂贵等。
掺铒光纤放大器则克服了这些缺点，不仅不必随信号方式的改变而改变，而且设备扩容或用于光波分复用时，也无需更换。
2、可作光发送机的后置放大器及光接收机的前置放大器。
作光发送机的后置放大器时，可将激光器的发送功率从0db提高到+10db。
作光接收机的前置放大器时，其灵敏度也可大大提高。
因此，只需在线路上设1-2个掺铒放大器，其信号传输距离即可提高100-200km。
此外，掺铒光纤放大器待解决的问题。
掺铒光纤放大器的独特优越性已被世人所公认，并且得到越来越广泛的应用。
但是，掺铒光纤放大器也存在着一定的局限性。
比如，在长距离通信中不能上下话路、各站业务联系比较困难、不便于查找故障、泵浦光源寿命不长，随着光纤通信技术的不断进步，这些问题将会得到完满的解决。
第2章掺铒光纤放大器工作原理2.1掺铒光纤放大器的介绍2.1.1 EDFA放大器的组成石英光纤掺稀土元素，如Nd、Er、Pr、Tm等，后可构成多能级的激光系统，在泵浦光作用下使输入信号光直接放大。
提供合适的反馈后则构成光纤激光器。
掺Nd光纤放大器的工作波长为1060nm及1330nm，由于偏离光纤通信最佳宿口及其他一些原因，其发展及应用受到限制。
EDFA及PDFA的工作波长分别处于光纤通信的最低损耗(1550nm)及零色散波长(1300nm)窗口，TDFA工作在S波段，都非常适合于光纤通信系统应用。
尤其是EDFA，发展最为迅速，已实用化在掺铒光纤发展的基础上，不断出现许多新型光纤放大器，例如，以掺铒光纤为基础的双带光纤放大器(DBFA)，是一种宽带的光放大器，宽带几乎可以覆盖整个波分复用(WDM)带宽。
类似的产品还有超宽带光放大器(UWOA)，它的覆盖带宽可对单根光纤中多达100路波长信道进行放大。
图2.1为掺铒光纤放大器实物图：图2.1掺铒光纤放大器掺铒光纤放大器的主要组成部分，如图2.2所示:图2.2 EDFA的结构1、掺铒光纤：是EDFA 的主体，在石英基质中掺入饵离子制成。
2、泵浦光源：泵浦光用于供给掺铒光纤中铒粒子的能量，使其吸收能量跃迁到亚稳态能级。
3、隔离器：用于抑制光的来回反射，保证放大器工作稳定。
4、耦合器：用于将信号光和泵浦光耦合到掺铒光纤中。
5、控制电路：从放大器输出端抽取监测信号，对放大器的泵浦光功率及输入信号光等进行调节、控制增益的大小，保证输出信号的稳定。
6、光滤波器：带宽为1 nm以下的窄带光滤波器，用于消除放大器的自发辐射光，以降低放大器的噪声。
2.1.2 EDFA的放大原理EDFA的放大作用是通过1550nm波段的信号光在掺铒光纤中传输与Er3+离子相互作用产生的。
在掺铒光纤中注入足够强的泵浦光，就可以将大部分处于基态的Er3+离子抽运到激发态上，处于激发态的Er3+离子又迅速无辐射地转移到亚稳态上。
由于Er3+离子在亚稳态上能级寿命较长，因此，很容易在亚稳态与基态之间形成粒子数反转，即处于亚稳态的Er3+粒子数比处于基态的Er3+粒子数多。
当信号光子通过掺铒光纤，与Er3+离子相互作用发生受激辐射效应，产生大量与自身完全相同的光子，这时通过掺铒光纤传输的信号光子迅速增多，产生信号放大作用；只有少数处于基态的Er3+离子对信号光子产生受激吸收效应，吸收光子。
如图2.3所示：图2.3 Er3+能级图Er+3的能级图2.1.3 EDFA的基本性能1、增益特性：增益特性表示了光放大器的放大能力，定义为输出功率和输入功率之比。
EDFA的增益大小与多种因素有关，增益一般为15dB~40dB。
2、输出功率特性：EDFA的最大输出功率常3dB饱和输出功率来表示。
3dB 饱和输出功率是指当饱和增益下降3dB时所对应的输出功率，该参数反映了EDFA的最大功率输出能力，EDFA的饱和输出特性与泵浦功率大小、掺铒光纤长短有关。
泵浦光功率越大，3dB饱和输出功率越大；掺铒光纤长度越长，3dB 饱和输出功率也越大。
3、噪声特性：EDFA的输出光中，除了有信号光外，还有被放大的噪声。
EDFA的噪声主要有4种：信号光的散粒噪声；被放大的自发辐射光ASE的散粒噪声；自发辐射ASE光谱与信号光之间的差拍噪声；自发辐射ASE光谱间的差拍噪声。
2.2 EDFA的优缺点EDFA之所以得到迅速的发展源于它一系列突出的优点。
1、EDFA的工作波长与光纤最小损耗窗口一致，恰好落在最佳波长区，即1300-1600nm的波长区。
2、因为EDFA的主体也是一段光纤，它与线路光纤的耦合损耗很小，甚至可达到0.1dB，耦合效率高。
因为是光纤型放大器，易于与传输光纤耦合连接，也可以用熔接在一起，熔接后反射损耗小。
3、能量转换效率高。
激光工作物质集中在光纤芯子中，且集中在光纤芯子中的近轴部分，饵信号光和泵浦光也是在光纤的近轴部分最强，这使得光与媒质的作用很充分；再加之有较长的作用长度，因而有较高的转换效率。
所需泵浦光功率较低，泵浦效率却相当高，用980nm光源泵浦时，增益效率可达11dB/mW，用1480nm光源泵浦时为5.1 dB/mW；泵浦功率转换为输出功率的效率和吸收效率高于80%。
4、增益高、噪声低、输出功率大。
增益约为20-40dB。
输出功率在单光谱时可达14dBm，而在双泵浦时可达17dBm，甚至20dBm。
噪声指数低，一般为4～7dB。
5、频带宽。
在1310nm和1550nm窗口各有20-40nm带宽，可以进行多信道传输，便于扩大传输容量，从而节省成本费用，对比特率高于2.5Gb/s的系统有利。
6、与半导体激光放大器不同，EDFA的增益特性与光纤极化状态无关，放大特性与光信号的传输方向也无关，当光纤放大器内无隔离器时，可以实现双向放大；在多信道应用中可以进行无串话传输；具有永久二阶非线性光学效应，例如电光效应、倍频效应等，的一种光纤功能器件。
极化光纤器件是一种新型的全玻璃光纤有源器件，它充分利用了熔石英光纤优良的透明性和很低的群速色极化光纤器件散，与晶体材料的非线性光学器件或电光器件相比，它的制造成本很低，易集成化和封装简便，具有较高的光学损伤阈值，具有较高的可靠性和较低的插入损耗，这些都使它在许多领域有着广泛的应用前景。
7、增益特性稳定。
EDFA对温度不敏感，在100℃范围内，增益特性保持稳定。
8、中继器只有低速电子装置和几个无源器件，所以结构简单，可靠性高，体积小。
9、可以同时传输模拟信号和数字信号，高比特率信号和低比特率信号。
当系统扩容时，可以只改动端机而不改动线路。
