海康集中监控管理系统iVMS-5000安装说明书

-3-
1 安装前准备
1.1 运行环境要求
CPU：Intel(R) Xeon(R) CPU 3440 或更高 内存：DDR3 4GB 硬盘：320GB 操作系统：Microsoft Windows XP/2003 Server/2008 Server 浏览器：IE7/IE8 显示：1024*768 分辨率或更高，硬件支持 DirectX9.0c 或更高版本
- 17 -
图3-2 登录
3.2 验证服务器
双击
，出现“Watchdog”对话框。检查各服务器是否运行正常。
图 3-3 表示服务器运行正常。
图3-3 服务器运行状态
3.3 验证客户端
步骤1 双击
，出现登录对话框。如图 3-4 所示。
- 18 -
图3-4 客户端登录
步骤2 输入用户名、密码、IP 地址、端口号。 默认用户名为 admin，密码为 12345。端口号采用默认即可。正常情况下出现如图 3-5 界面。
步骤12 在“InstallShield Wizard 完成”对话框中单击“完成”。
2.2 安装服务器
按以下步骤进行安装： 步骤1 在安装包目录下，打开“服务器”文件夹。 步骤2 双击服务器可执行文件，启动安装程序。如图 2-7 所示。
图2-7 启动服务器安装程序
步骤3 单击“下一步”，出现“客户信息”对话框。如图 2-8 所示。
说明：在安装加密狗驱动时，切勿插入加密狗。否则，可能会引起安装错误。 按以下步骤进行安装： 步骤1 在安装包目录下，打开“加密狗驱动”文件夹。 步骤2 解压“加密狗驱动.rar”。 步骤3 双击“MicroDogInstdrv.exe”，启动安装程序。如图 2-15 所示。
图2-15 加密狗驱动

5.2 分段回放 .................................................................................................................................................. 21
目 录
第 1 章 概述 ............................................................................................................................................................. 1 1.1 简介 ............................................................................................................................................................ 1 1.2 约定 ............................................................................................................................................................ 1 第 2 章 运行和使用 ................................................................................................................................................. 2 2.1 用户登录 .................................................................................................................................................... 2 2.2 软件界面及菜单介绍 ................................................................................................................................ 2 第 3 章 实时监控 ..................................................................................................................................................... 5 3.1 实时视频播放 ............................................................................................................................................ 5 3.2 播放控制 .................................................................................................................................................... 7 3.3 紧急录像 .................................................................................................................................................... 8 3.4 抓图 ............................................................................................................................................................ 9 3.5 语音对讲 .................................................................................................................................................. 10 3.6 报警输出控制 .......................................................................................................................................... 10 3.7 报警主机控制 ...........................................................................................................................................11 3.8 即时录像回放 .......................................................................................................................................... 12 第 4 章 云台控制 ................................................................................................................................................... 13 4.1 云台控制 .................................................................................................................................................. 13 4.2 3D 定位 ..................................................................................................................................................... 14 4.3 预置点编辑 .............................................................................................................................................. 14 4.4 巡航路径编辑 .......................................................................................................................................... 14 4.5 轨迹编辑 .................................................................................................................................................. 16 4.6 视频参数调节 .......................................................................................................................................... 17 第 5 章 录像回放 ................................................................................................................................................... 18 5.1 常规回放 .................................................................................................................................................. 19

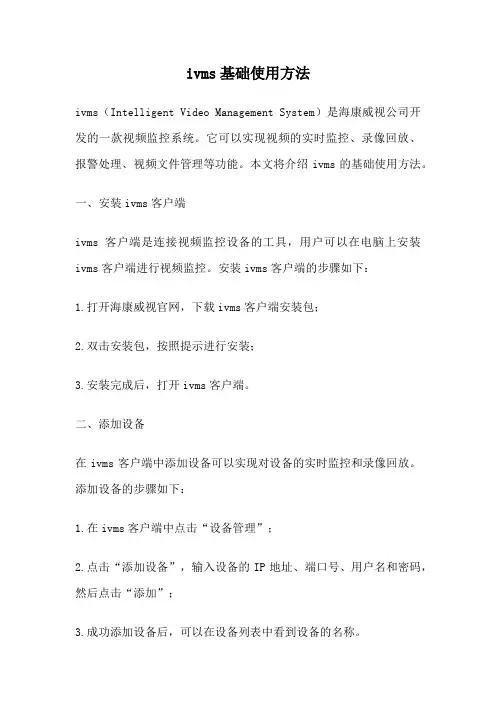

ivms基础使用方法ivms（Intelligent Video Management System）是海康威视公司开发的一款视频监控系统。

它可以实现视频的实时监控、录像回放、报警处理、视频文件管理等功能。

本文将介绍ivms的基础使用方法。

一、安装ivms客户端ivms客户端是连接视频监控设备的工具，用户可以在电脑上安装ivms客户端进行视频监控。

安装ivms客户端的步骤如下：1.打开海康威视官网，下载ivms客户端安装包；2.双击安装包，按照提示进行安装；3.安装完成后，打开ivms客户端。

二、添加设备在ivms客户端中添加设备可以实现对设备的实时监控和录像回放。

添加设备的步骤如下：1.在ivms客户端中点击“设备管理”；2.点击“添加设备”，输入设备的IP地址、端口号、用户名和密码，然后点击“添加”；3.成功添加设备后，可以在设备列表中看到设备的名称。

三、实时监控在ivms客户端中进行实时监控可以查看设备的实时画面。

实时监控的步骤如下：1.在设备列表中选择要监控的设备；2.点击“实时监控”，进入实时监控界面；3.在实时监控界面中，可以看到设备的实时画面。

四、录像回放ivms客户端可以对设备进行录像回放，以便查看设备的历史记录。

录像回放的步骤如下：1.在设备列表中选择要回放的设备；2.点击“录像回放”，进入录像回放界面；3.在录像回放界面中，选择要回放的日期和时间，然后点击“查询”；4.查找到录像后，可以选择回放或者下载录像文件。

五、报警处理ivms客户端可以对设备进行报警处理，如发送邮件、触发报警器等。

报警处理的步骤如下：1.在设备列表中选择要处理的设备；2.点击“报警处理”，进入报警处理界面；3.在报警处理界面中，设置报警事件和处理方式，然后点击“保存”。

六、视频文件管理ivms客户端可以对设备的视频文件进行管理，如备份、删除等。

视频文件管理的步骤如下：1.在设备列表中选择要管理的设备；2.点击“视频文件管理”，进入视频文件管理界面；3.在视频文件管理界面中，可以对视频文件进行备份、删除等操作。

4.5.4 实时监控
? 客户端和浏览器中可以进行单画面或多画面进行实时预览，支持多种画面分割方式。
? 支持分组轮询操作，支持多屏显示，支持窗口比例自适应（4:3，16:9）
? 支持预览抓图
? 支持即时回放
? 支持预览窗口中云台控制操作
? 支持电子放大功能
? 支持动态调节亮度、对比度、饱和度、色调参数
? 支持拖动、快进、慢进、单帧播放、倒放。
? 支持放大。
? 支持回放抓图、片段剪辑。
? 支持多画面同时、同步回放。
? 支持书签功能，加速检索。
? 支持录像文件、片段锁定、支持剪辑。
? 支持分段回放。
? 支持smart search回放（搜索移动侦测信息）
检索回放示意图
4.5.9 报警管理
支持软件解码大屏输出，支持解码卡、解码器、模拟/数字矩阵控制输出，支持键盘、3D摇杆控制，支持高清解码输出，支持文件回放上墙，支持报警联动上墙。
4.4.6 智能分析服务器
提供实时或事后的智能分析结果。系统对于内嵌智能技术的设备可直接管理；对于无此功能的设备，智能分析服务器通过直接获取视频流进行分析，实时分析得到结果；在回放录像的时候，可以通过智能分析服务器快速定位符合规则的视频片段。
客户端 配
置
客
户
端 系统维护员的操作对象，它对设备、服务器、控制单元信息、用户执行添加、修改、删除等操作，维护中心服务器的数据库信息。它还能配置录像计划、电子地图、用户权限、电视墙布局等。
操
作
客
户
端 用户执行日常监控操作的对象，包括：预览、PTZ控制、回放、切换上墙、报警处理、日志查询等。根据分配权限的不同，控制中心具备分级功能，所能访问的监控资源和使用的功能截然不同。

iVMS-5000集中监控管理系统大屏客户端轮巡使用说明
第一步打开客户端，点击工具出现下拉菜单
点击：大屏客户端（出现下图对话框）
第二步:点击预案管理（如图）
出现预案资源点击添加出现以下菜单
所属电视墙：默认
预案类型：选择单场景轮巡
预案名称：可自定义
预案开始时间：可自定义
预案结束时间：可自定义
轮询间隔时间(秒)：最小10秒可自定义
设置完成后点击：下一步
出现下图
点击所需轮巡的大屏（共15个大屏），点击即可选中然后点击下一步（如下图）
选择需要轮巡的监控点
第一步：选择要巡航的监控点
第二步：点选择
第三步：勾选需要巡航显示的监控点第四步：点确定设置完成
第三步：轮巡预览
（如下图）
第一步:点击大屏控制
第二步：选择论巡预案
第三步：右键点击论巡点击开始。

HIKVISION集中监控管理系统安装说明书杭州海康威视系统技术有限公司 2009.11一．安装环境要求服务器最低配置要求： CPU: P4 2.4以上内存： 1G以上（建议2G或以上）硬盘： 80G以上操作系统要求： windows XP 2003 2008 系列操作系统二．安装前准备安装前，应具备以下安装程序：java环境数据库数据库管理工具中心服务管理平台功能模块安装包注：后缀的版本日期不同三．安装步骤3.1 JDK的安装双击图标，进入安装界面：选择选择安装路径：（一般默认安装）开始安装：安装JRE6:点击下一步，完成安装。

安装完成后，需要配置系统的环境变量在我的电脑上单击右键，选择属性，进入系统属性：然后进入环境变量：在“系统变量”下，点击新建：变量名：JAVA_HOME变量值：jdk1.6.0_12的安装路径3.2 数据库的安装注：为方便管理，数据库和TOMCAT最好放在同一个目录下面数据库安装，步骤一：解压步骤二：进入解压后数据库目录下的bin目录：步骤三：点击进行安装，安装后，在Windows服务中启动步骤四：安装数据库管理工具（主要用来对数据库进行备份操作）双击安装程序点击“下一步”选择“我同意”下一步下一步安装安装完成：点击桌面的图标：填入注册信息，进行注册。

点击“连接”输入数据库信息：连接名：cms密码：默认88075998配置好的数据库管理工具数据库备份过程：双击红色框内的数据库连接：选择所用的数据库：点击“备份”，选择“创建备份”点击“开始”：大批量加入设备，或者管理平台完成安装部署的时候，需要备份下数据库。

3.3 TOMCAT 的安装和运行解压：进入解压后的bin目录：双击，安装到服务双击设置JAVA物理内存。

然后到服务中启动：3.4 管理平台的登录中心服务启动后，即可登陆：在地址栏输入以下地址：出现登陆界面：3.5 管理平台功能服务模块的安装双击运行点击下一步点击接受协议选择“定制”选择路径（一般默认）选择需要安装的服务程序注：“PCNVR服务器”和“录像管理服务器”一般安装在同一台机器上，而且尽量不要与其他服务安装在同一台机器上。

• The cables/wires which require connection are, • Red Wire = Connected to permanent battery positive. • Black wire = Connected to chassis ground on (machine side of isolator). • White wire = Connected to alternator signal wire or Ignition position “Engine On” (indicates engine is running). • Blue Wire = Chassis Ground when the seatbelt is not fastened (No ground when seatbelt is fastened). • It is recommended that a free hanging fuse is connected on the permanent battery positive wire if additional cabling is used.
IVMS FITTING GUIDE
Fitting time approx. 30mins
Installation Steps
Preparation
Location
ORFitting来自ActivationTools required
• Crimping tool and small
selection of fittings. • Wire stripping tool. • Electrical tape. • Solder and soldering iron.

第1章软件功能介绍IVMS-5000平台软件是一套定位在监控专网环境中使用的网络集中监控软件。

其以分布式系统设计理念为基础，从监控业务中抽象出各功能模块，各施其职、相对独立，之间的信令交互又使它们构成一个有机的整体。

网络视频监控系统需要实现前端接入、网络存储、网络接处警、监控中心图像呈现与控制和集中管理的功能。

1.1架构设计随着视频监控应用范围不断扩大，依靠传统软件设计实现各种安防应用的融合、海量的视频数据存储、智能分析技术的集成开始显现一些不可逾越的障碍。

我们要从新的思路出发来整合网络、存储、音视频、智能分析，从架构角度上对监控系统进行了重新的审视和规划设计，借鉴IT软件领域成熟的软件开发模式，支持分布计算，提供跨网络、跨硬件、跨OS平台的透明性的应用或服务的交互，支持标准的协议和接口，满足安防应用的需求，符合下一代安防监控的发展方向。

1.2系统框图平台系统从技术结构上主要分为以下几个层次：基础开发平台：对操作系统、数据库、安全加密、多媒体协议的封装，屏蔽差异，实现上层应用的平台无关性，提高开发效率和系统兼容性。

在服务器端我们选择了J2EE 作为开发平台，在客户端我们选择.NET作为平台。

平台服务：在平台服务层我们提供了认证、管理服务、流媒体、存储服务、报警管理等通用服务外，还提供了电信级系统必须具备的负载均衡、双机热备等服务。

我们还提供了设备抽象模型和接入服务，可以兼容多厂商、多种类、多协议的各种异构硬件；我们还提供了第三方系统接入服务。

业务逻辑子系统：通过常用业务的归纳、封装，这层提供了视频、报警、智能、对讲、巡更等天津爱德科技发展有限公司监控安防业务，方便应用层调用。

应用子系统：通过WebService接口使用平台提供的各种服务，将具体的业务展现给最终的用户。

有传统的C/S客户端，有基于最新WEB技术的B/S客户端，还有可“随身携带”的手机客户端，最大化用户的体验。

通过良好的分层结构，统一的接口服务，可以有效的降低系统构建的复杂度。

图 2.2.3.2 安装成功后，可以按照如下步骤验证CMS服务是否正常启动 1.打开IE浏览器，按照下图，将服务器IP地址添加到信任站点。
图 2.2.3.3 2.在IE浏览器地址栏输入平台地址（如果端口不是80，请在地址后面加上端口），首次登 录会提示要上传授权文件，导入liscense后可以正常登录，平台默认用户名为admin，密码为12345 注意：在有些情况下需要重新导入liscense，可以输入如下地址导入授权文件http://服务器IP /licenseUpload.jsp 2.2.4.平台服务组件安装 1、安装包为Server_Setup_V1.1.1505_186057_Build20150602，双击安装包弹出安装向导， 点击下一步直到出现以下界面，该界面需要选择安装类型： 全部安装：会安装所有的组件，建议如果没有使用全部的服务组件不要选择全部安装。 定制安装：要求用户选择需要的服务组件安装，建议选择该选项。 选择完安装类型后，会要求修改安装路径（默认d:\ivms\server），继续点击“下一步” 按钮
图 3.2.3.4 5)在分组配置框处点击新建磁盘分组按钮在弹出框中按需输入数据确定即 可
图 3.1.1 2.点击“系统配置”按钮
图 3.1.2 3、弹出“添加网域”对话框，填写“网域名称”、“平台地址”、“平台端口”
图 3.1.3 3.2.服务器添加和配置 项目上使用一般必须添加NMS、V AG、VTDU、VRM、TVMS 5个服务器。3.2.1.VTDU服务添加与配置 VTDU(流媒体服务)，用于视频流转发功能，添加流程如下： 1) 点击添加按钮，进入服务添加页面：
图 3.2.3.1 2)右键点击看门狗打开文件所在位置找到pcnvr目录进入并进入 NvrDiskConfig_Tool目录

NVMS 管理一体机用户手册1 简介1.1 前面接口及指示灯说明以下图标仅供参考，具体接口及指示灯请参照实物。

电源开关硬盘指示灯；绿灯闪烁表示硬盘有读写//复位按键电源指示灯USB 接口网络连接指示灯，绿色灯亮表示网络连接正常；绿灯闪烁表示有数据传输1.2 后背板接口说明序号 说明序号 说明1 鼠标或键盘接口 9 音频输入（橙色）2 VGA 接口 10 后置扬声器（黑色）3 DVI 接口 11 光纤数字音频输出4 HDMI 接口12 音频输入（浅蓝色） 5 RJ-45 网络接口（LAN1） 13 前置扬声器（绿黄色） 6 USB3.0 接口（1~2） 14 耳机孔（粉色）7 RJ-45 网络接口（LAN2） 15 RJ-45 网络接口（LAN3） 8USB3.0 接口（3~4）16RJ-45 网络接口（LAN4）2 登录及网络配置启动服务器，启动前请确保电源，网线，显示器等均连接无误。

系统启动完毕后，屏幕上会显示如下登录框。

默认用户名：admin; 默认密码：123456勾选“记住密码”，下次登录可以不用输入密码直接登录。

勾选“自动登录”，下次启动服务器时可自动登录进入。

若忘记登录密码，可点击【重置密码】，确认服务器IP和配置服务器端口是正确的情况下，通过回答密保问题重置密码。

首次登录后，用户可对超级管理员进行密保设置以方便找回密码，具体设置请参见说明书用户管理章节。

●网络配置登录设备后，进入本地配置→网络配置界面，根据实际网络，配置设备网络参数。

在此界面用户可自行配置网络参数。

我们推荐设置勾选组IP（设置后4网口以自适应负载均衡模式自动绑定使用），同时出厂也是默认勾选。

主界面介绍客户端主界面主要分五个部分，各部分说明如下表：区域说明区域说明1 菜单栏 4 状态栏2 标签栏（显示已启动的功能页面） 5 报警信息栏3 功能区；点击显示更多菜单3 设备管理3.1添加编码设备在主界面，点击“设备管理”菜单，进入设备管理界面，如下图所示：点击【添加】按钮，如下图所示：用户可通过快速添加、手动添加以及主动上报等方式添加监控设备（例如：普通IPC/NVR/DVR，人脸IPC/人脸NVR，人脸平板，警戒IPC，车牌识别IPC等）。

IVMS-5000视频管理平台软件软件功能介绍第1章软件功能介绍IVMS-5000平台软件是一套定位在监控专网环境中使用的网络集中监控软件。

其以分布式系统设计理念为基础，从监控业务中抽象出各功能模块，各施其职、相对独立，之间的信令交互又使它们构成一个有机的整体。

网络视频监控系统需要实现前端接入、网络存储、网络接处警、监控中心图像呈现与控制和集中管理的功能。

1.1架构设计随着视频监控应用范围不断扩大，依靠传统软件设计实现各种安防应用的融合、海量的视频数据存储、智能分析技术的集成开始显现一些不可逾越的障碍。

我们要从新的思路出发来整合网络、存储、音视频、智能分析，从架构角度上对监控系统进行了重新的审视和规划设计，借鉴IT软件领域成熟的软件开发模式，支持分布计算，提供跨网络、跨硬件、跨OS平台的透明性的应用或服务的交互，支持标准的协议和接口，满足安防应用的需求，符合下一代安防监控的发展方向。

1.2系统框图平台系统从技术结构上主要分为以下几个层次：基础开发平台：对操作系统、数据库、安全加密、多媒体协议的封装，屏蔽差异，实现上层应用的平台无关性，提高开发效率和系统兼容性。

在服务器端我们选择了J2EE 作为开发平台，在客户端我们选择.NET作为平台。

平台服务：在平台服务层我们提供了认证、管理服务、流媒体、存储服务、报警管理等通用服务外，还提供了电信级系统必须具备的负载均衡、双机热备等服务。

我们还提供了设备抽象模型和接入服务，可以兼容多厂商、多种类、多协议的各种异构硬件；我们还提供了第三方系统接入服务。

业务逻辑子系统：通过常用业务的归纳、封装，这层提供了视频、报警、智能、对讲、巡更等监控安防业务，方便应用层调用。

应用子系统：通过WebService接口使用平台提供的各种服务，将具体的业务展现给最终的用户。

有传统的C/S客户端，有基于最新WEB技术的B/S客户端，还有可“随身携带”的手机客户端，最大化用户的体验。

批量添加
支持设备批量导入导出以及设备、通道查询以 及排序等功能
实时预览支持单画面、4画面、6画面、7画 画面分割 面、9画面、16画面、24画面分割。最多支持
64画面分割（需硬件资源支持）。
双屏预览
支持主辅屏预览，在解码资源充足的条件下， 可增加屏幕进行画面预览。请尊重劳动成果
手机预览
支持手机监控，支持iOS，Android， Symbian，Windows Mobile操作系统，并可 实现基本的云台控制，支持3G、WIFI网络接 入。
用户级别
支持分级式的用户管理机制，根据用户不同的 身份授予或收回权限。如云台控制发生抢占 时，高等级的权限能抢占低等级的权限，同等 级的权限“先入为主”请尊重劳动成果
账号安全 支持用户账号与加密狗的双重认证机制，保证 该账号的安全性
支持设备的远程信息获取，远程控制、远程参 自动获取 数设置、监控点设置，可实现通道名称的自动
项有真实姓名、手机号码、邮箱、所属部门等
用户管理 功能
权限管理
支持用户（组），角色管理，精细化权限控制 到通道。可分别赋予用户配置权限和控制权 限，配置权限包括：组织资源管理、用户管 理、报警管理、录像管理、地图管理、网络管 理、日志管理等；控制权限包括实时预览、录 像回放和备份、云台控制、语音对讲、电视墙 控制、日志查看、电子地图等请尊重劳动成果
支持按报警时间、报警事件查找相关的报警触 发的录像，提高事件查找的效率请尊重劳动成 果
支持主流入侵报警主机的接入，采用网络模块 实现报警信号的获取、处理。支持对报警主机 的防区进行布防/撤防/旁路等。
I/O报警
可配置I/O输入报警，并可调节报警的级别、 设置时间计划和配置相关联动。请尊重劳动成 果

支持多种联动预案，包括：客户端联动（视频图像、声光显示、信息叠加、语音对讲）、联动云台、联动录像、联动报警输出、EMAIL通知、短信发送、联动电视墙显示等。
电子地图
地图类型
支持多种类型的地图.静态地图和各类专业地图
基本功能
可以方便的在电子地图上增加热点，记录设备的相关信息，同时集成视频预览、设置、报警联动等功能,使操作更加人性化.
分段回放
同一个录像文件,支持16分段的切割回放。
录像备份
客户端支持灵活的录像备份策略：本地备份、光盘刻录备份、蓝光刻录、FTP上传备份,及支持录像下载速度和并行数配置
回放模式
支持16画面的同步回放和异步回放。
报警管理
监控点报警
可对每个监控点设置报警检测功能。报警检测类型包括视频丢失、视频遮挡、移动侦测报警，并可调节报警的级别、设置时间计划、配置相关联动
报警联动上墙
支持配置事件联动解码上墙，配置灵活；
拼接屏管理
大屏拼接/漫游/开窗、任意分割.支持漫游叠加、任意开窗，跨屏显示，开窗层数为3层(需硬件支持）;任意分割显示:以一个屏为单元可任意1到16路画面分割显示。
拼接布局切换
支持拼接屏的拼接布局预设和切换。多种不同拼接屏布局之间的可实现灵活切换。
场景切换与轮巡
一级功能
二级功能
功能说明
全局功能
认证管理
全面的安全性,系统提供统一的认证、授权管理机制.
运维管理
支持设备、服务器的运行状态检测和异常信息统计
多网域支持
平台支持多网域，可实现不同网域间平台信息的共享
系统校时
支持自动定时或手动校时，保证平台上的设备、服务器时间同步
平台级联
支持私有协议级联和GB/T28181-2011协议级联功能

HIKVISION视频监控综合应用管理系统操作说明（客户端）杭州海康威视系统技术有限公司2010.05目录1.概述 (4)2.运行环境要求 (4)3.安装和卸载 (4)3.1安装 (4)3.1卸载 (7)4.登录 (8)5.界面和菜单介绍 (8)5.1系统菜单 (9)5.2监控组织树： (9)5.3控制菜单 (9)5.4报警信息菜单 (9)5.5系统信息 (9)6.实时视频监控： (10)6.1监控画面布局 (10)6.3云台操作 (11)6.3.1云台控制 (11)6.3.2预置点设置和调用 (13)6.3.3巡航 (14)6.3.4轨迹 (15)6.3.5监控点巡航功能 (15)6.4其他操作 (16)6.4.1视频参数调节 (16)6.4.2监控画面上的功能操作 (17)6.4.3紧急录像 (18)6.4.4抓图 (18)6.4.5云台控制按钮 (19)6.4.6打开/关闭声音 (20)6.4.7语音对讲 (20)6.4.8电子放大功能 (20)6.4.9即时录像回放 (21)6.4.10码流信息显示 (22)6.4.11连续抓图 (22)7.录像回放 (23)7.1常规回放 (23)7.2分段回放 (27)7.3事件回放 (28)8.接收和处理报警 (29)9.监视屏控制 (33)9.1控制监视屏组 (34)9.2监视屏轮巡 (35)10.其他系统功能 (39)10.1系统菜单 (39)10.2视图菜单 (39)10.3工具菜单 (40)10.3.1录像备份管理 (40)10.3.2日志管理 (43)10.3.3网络对讲 (46)10.3.4图片浏览器 (49)10.3.5视频播放器 (50)10.3.6软键盘 (50)11.系统配置 (50)11.1常规配置 (51)11.2本地配置 (52)11.3显示设置 (52)11.4分组设置 (53)11.5外设配置 (54)12．电子地图 (55)12.1打开电子地图 (55)12.2电子地图元素 (57)1.概述HIKVISION视屏监控综合应用管理系统IVMS-8200的C/S构架客户端，主要应用于监控中心、值班室、接警室、指挥调度室等场合，具备实时视频监控、摄像机云台控制、录像检索回放、录像备份下载等基础功能，同时具备电子地图，接收和处理报警，语音对讲和广播，控制解码上电视墙等高级应用。

集中监控管理系统iVMS-5000客户端操作说明书非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于集中监控管理系统iVMS-5000。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

目录1简介 (4)1.1简介 (4)1.2运行环境 (4)1.3约定 (4)2安装和卸载 (5)2.1安装软件 (5)2.2卸载软件 (6)3运行和使用 (7)3.1用户登录 (7)3.2软件界面及菜单介绍 (8)4实时预览监控 (10)4.1实时视频预览 (11)4.1.1结束播放 (12)4.2预览控制 (13)4.3录像和抓图 (14)4.3.1紧急录像 (14)4.3.2抓图 (15)4.4其他功能 (17)4.4.1语音对讲 (17)4.4.2报警输出控制 (17)4.4.3即时录像回放 (18)5云台控制 (19)5.1云台控制 (19)5.23D定位 (19)5.3预置点编辑 (20)5.4巡航路径编辑 (20)5.5轨迹编辑 (22)5.6视频参数调节 (22)6录像回放 (24)6.1常规回放 (25)6.1.1录像检索 (25)6.1.2回放控制 (27)6.2分段回放 (29)6.2.1录像检索 (30)6.2.2回放控制 (31)6.3事件回放 (32)6.3.1录像检索 (33)6.3.2回放控制 (34)7监视屏控制 (35)7.1监视屏控制 (35)7.2监视屏轮巡 (39)8报警联动 (41)8.1报警图像弹出 (41)8.2报警信息 (42)9电子地图 (44)10维护管理 (45)10.1系统菜单 (45)10.2视图菜单 (45)10.3工具菜单 (46)10.3.1录像备份管理 (46)10.3.2日志管理 (49)10.3.3网络对讲 (51)10.3.4图片浏览器 (53)10.3.5视频播放器 (53)10.3.6软键盘 (54)10.4帮助 (55)11系统配置 (56)11.1常规配置 (56)11.2本地配置 (57)11.3显示设置 (58)11.4分组设置 (58)11.5键盘配置 (59)11.5.1模拟键盘控制6011.5.2网络键盘控制611简介1.1简介集中监控管理系统iVMS-5000的C/S客户端，主要应用于监控中心、值班室、接警室、指挥调度室等场合，具备实时视频监控、摄像机云台控制、录像检索回放、录像备份下载等基础功能，同时具备接收和处理报警，语音对讲和广播，控制解码上电视墙等高级应用。

视频监控视频监控主要承担视频安防业务。

通过管理编码设备，制定录像计划、抓图计划等，可以实现实时视频监控、录像/图片查看等功能。

视频监控应用包括实时预览、录像回放和图片回放，具有深远的安防价值。

•实时预览：通过查看摄像机当前的实时视频，及时了解监控状态。

对于有云台功能的摄像机，在进行实时预览的同时，可通过云台操作查看不同的视角和细节，更加全方位利用现有摄像机，扩大监控区域。

•录像回放：通过制定录像计划并根据录像计划进行录像，可以查看存储在设备本地、嵌入式存储或云存储上的视频文件，还原事件发生过程，方便进行事后分析，作出深入判断。

通过保存有价值的视频片段，可以为视频分析提供基础素材，为视频举证提供基础依据。

1.1 操作流程首次使用，建议按以下顺序进行配置和操作。

图8-1 视频监控操作流程•设备管理：添加编码设备、监控点、报警器。

具体请参见管理编码设备。

•配置视频监控参数：配置视频监控参数，如云台操作权释放时长。

具体请参见视频监控参数配置•配置录像：配置存储和录像计划，监控点按照计划时间进行录像。

具体请参见录像配置。

•配置抓图：配置图片存储服务器和抓图计划，监控点按照计划时间进行抓拍。

具体请参见。

抓图配置。

•事件布撤防：配置布防或撤防，决定是否上传视频设备上报的报警事件。

具体请参见事件布撤防。

•实时预览：实时查看网络摄像机的视频画面，具体请参见实时预览。

•录像回放：回放存储的视频文件，具体请参见远程回放。

•图片查询：查询并下载通过抓图计划抓拍的历史图片，具体请参见图片查询。

•事件联动：为视频监控事件配置联动操作。

当发生视频监控事件时，平台接收实时事件，并进行相应的联动。

•图上监控：将视频监控资源添加到地图。

当发生视频监控事件时，可以在地图上快速定位事件发生位置，同时支持预览、回放等操作。

1.2 管理编码设备为实现视频监控，您可以添加网络摄像机、NVR、DVR和HDVR等编码设备到系统上。

支持通过如下协议添加编码设备：•海康设备网络SDK协议：仅支持海康自主研发的编码设备。
