潘祖仁《高分子化学》课后习题及详解(绪论)【圣才出品】

第6章离子聚合（一）思考题1．试从单体结构来解释丙烯腈和异丁烯离子聚合行为的差异，选用何种引发剂？丙烯酸、烯丙醇、丙烯酰胺、氯乙烯能否进行离子聚合？为什么？答：（1）丙烯腈中氰基为吸电子基团，可以与双键形成π-π共轭，使双键上的电子云密度减弱，有利于阴离子的进攻，并使所形成的碳阴离子的电子云密度分散而稳定，因此丙烯腈能够进行阴离子聚合。

进行阴离子聚合时，可选用碱金属、碱金属化合物、碱金属烷基化合物、碱金属烷氧化合物等作为引发剂。

异丁烯中两个甲基为推电子基团，能使双键上的电子云密度增加，有利于阳离子的进攻，并使所形成的碳阳离子的电子云密度分散而稳定，因此异丁烯能够进行阳离子聚合。

进行阳离子聚合时，通常采用质子酸、Lewis酸及其相应的共引发剂进行引发。

（2）丙烯酸、烯丙醇、丙烯酰胺不能进行离子聚合，因为没有强烈的推电子基团和吸电子基团。

氯乙烯中氯原子的诱导效应为吸电性，而共轭效应却有供电性，两者相抵消后，电子效应微弱，因此氯乙烯不能离子聚合。

2．下列单体选用哪一引发剂才能聚合？指出聚合机理类型。

表6-1答：（1）苯乙烯三种机理均可，可以选用表6-1中任何一种引发剂。

（2）偏二腈乙烯，阴离子聚合，选用Na＋萘或n-C4H9Li引发。

（3）异丁烯，阳离子聚合，选用SnC14＋H2O或BF3＋H2O。

（4）丁基乙烯基醚，阳离子聚合，选用SnC14＋H2O或BF3＋H2O。

（5）甲基丙烯酸甲酯，阴离子聚合和自由基聚合。

阴离子聚合，选用Na＋萘或n-C4H9Li 引发，自由基聚合选用（C6H5CO）2O2作引发剂。

3．下列引发剂可以引发哪些单体聚合？选择一种单体，写出引发反应式。

a．KNH2b．AlCl3＋HClc．SnCl4＋C2H5Cld．CH3ONa答：a．KNH2是阴离子聚合引发剂，可以引发大多阴离子单体聚合，如引发苯乙烯进行聚合，反应式为b．AlCl3活性高，和微量的水作共引发剂即可，和HCl配合时，氯离子的亲和性过强，容易同阳离子共价终止，所以很少采用。

第7章配位聚合7.1 复习笔记一、基本概念1．配位聚合单体与引发剂以配位方式进行的聚合反应。

采用具有配位（或络合）能力的引发剂，单体先在活性种的空位上配位（络合）并活化，然后插入烷基-金属键中，实现链增长（有时包括链引发）。

配位聚合又有络合聚合、插入聚合、定向聚合等名称。

2．定向聚合任何聚合过程（包括自由基、阳离子、阴离子、配位聚合）或任何聚合方法（如本体、悬浮、乳液和溶液等），只要它是以形成有规立构聚合物为主，都是定向聚合。

定向聚合等同于立构规整聚合。

3．构型和构象构型是指由原子（或取代基）在手性中心或双键上的空间排布顺序不同而产生的立体异构；构象是指由C-C单键内旋转而产生的原子或基团在空间排列的无数特定的形象。

有伸展型、无规线团、螺旋型和折叠链等几种构象。

4．立体异构（1）定义立体异构是原子在大分子中不同空间排列所产生的异构现象。

（2）分类①光学异构：光学异构又称对映异构或手性异构，是由手性中心产生的，分R（右）型和S（左）型；②几何异构：又称顺反异构，是由双键引起的顺式（Z）和反式（E）的几何异构，两种构型不能互变。

5．光学活性聚合物聚合物不仅含有手性碳原子，而且能使偏振光的偏振面旋转，真正具有旋光性，这种聚合物称为光学活性聚合物。

6．立构规整聚合物（1）定义立构规整聚合物是指由一种或两种构型的结构单元（手性中心）以单一顺序重复排列的聚合物。

（2）分类①全同立构聚合物：取代基处于平面的同侧或相邻手性中心的构型相同的聚合物；②间同立构聚合物：取代基交替地处在平面的两侧或相邻手性中心的构型相反并交替排列的聚合物；③无规立构聚合物：取代基在平面两侧或手性中心的构型呈无规则排列的聚合物。

7．顺式（Z）构型和反式（E）构型当双键的两个碳原子各连接两个不同基团时，由于双键不能自由旋转，就有可能生成两种不同的由空间排列所产生的异构体。

两个相同基团处于双键同侧的叫做顺式，反之叫做反式。

8．立构规整度立构规整度是指立构规整聚合物占聚合物总量的百分数。

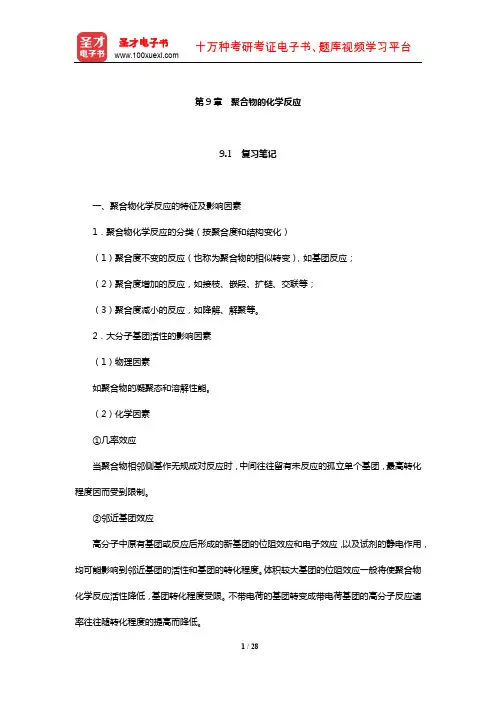

第9章聚合物的化学反应9.1 复习笔记一、聚合物化学反应的特征及影响因素1．聚合物化学反应的分类（按聚合度和结构变化）（1）聚合度不变的反应（也称为聚合物的相似转变），如基团反应；（2）聚合度增加的反应，如接枝、嵌段、扩链、交联等；（3）聚合度减小的反应，如降解、解聚等。

2．大分子基团活性的影响因素（1）物理因素如聚合物的凝聚态和溶解性能。

（2）化学因素①几率效应当聚合物相邻侧基作无规成对反应时，中间往往留有未反应的孤立单个基团，最高转化程度因而受到限制。

②邻近基团效应高分子中原有基团或反应后形成的新基团的位阻效应和电子效应，以及试剂的静电作用，均可能影响到邻近基团的活性和基团的转化程度。

体积较大基团的位阻效应一般将使聚合物化学反应活性降低，基团转化程度受限。

不带电荷的基团转变成带电荷基团的高分子反应速率往往随转化程度的提高而降低。

二、聚合物的基团反应1．加成反应丁二烯类聚合物中含有不饱和双键，可以进行加氢、加氯化氢、加氯等反应。

2．取代反应（1）聚醋酸乙烯酯的醇解乙烯醇不稳定，无法游离存在，迅速异构化为乙醛，因此聚乙烯醇只能由聚醋酸乙烯酯经醇解（水解）来制备。

维尼纶纤维的生产过程由聚醋酸乙烯酯的醇解、聚乙烯醇的纺丝拉伸、缩醛等工序组成。

（2）苯环侧基的取代反应苯乙烯和二乙烯基苯的共聚物是离子交换树脂的母体，与发烟硫酸反应，可以在苯环上引入磺酸根基团，即成阳离子交换树脂；与氯代二甲基醚反应，则可引入氯甲基，进一步引入季铵基团，即成阴离子交换树脂。

3．环化反应聚丙烯腈、粘胶纤维高温裂解制碳纤维是环化反应的代表。

4．纤维素的化学改性纤维素分子间有强的氢键，结晶度高，高温下只分解而不熔融，反应之前，需用适当浓度的碱液、硫酸、铜氨液溶胀。

纤维素葡萄糖单元中的3个羟基可以进行多种取代反应，可以有再生纤维素、酯类、醚类等多种衍生物。

（1）再生纤维素有粘胶纤维和铜氨纤维两种①粘胶纤维主要用CS2处理；②铜氨纤维则用铜氨配合物处理。

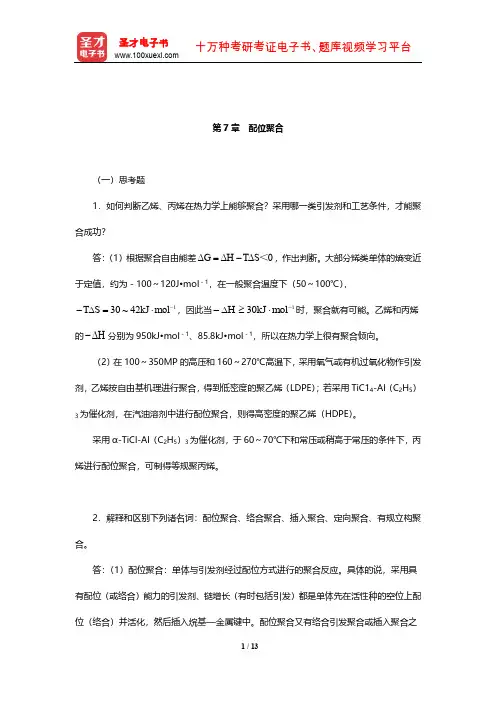

第7章 配位聚合（一）思考题1．如何判断乙烯、丙烯在热力学上能够聚合？采用哪一类引发剂和工艺条件，才能聚合成功？答：（1）根据聚合自由能差0＜S T H G ∆-∆=∆，作出判断。

大部分烯类单体的熵变近于定值，约为－100～120J •mol －1，在一般聚合温度下（50～100℃），1mol kJ 42~30-⋅=∆-S T ，因此当1mol kJ 30-⋅≥∆-H 时，聚合就有可能。

乙烯和丙烯的H ∆-分别为950kJ •mol －1、85.8kJ •mol －1，所以在热力学上很有聚合倾向。

（2）在100～350MP 的高压和160～270℃高温下，采用氧气或有机过氧化物作引发剂，乙烯按自由基机理进行聚合，得到低密度的聚乙烯（LDPE ）；若采用TiC14-Al （C 2H 5）3为催化剂，在汽油溶剂中进行配位聚合，则得高密度的聚乙烯（HDPE ）。

采用α-TiCl-Al （C 2H 5）3为催化剂，于60～70℃下和常压或稍高于常压的条件下，丙烯进行配位聚合，可制得等规聚丙烯。

2．解释和区别下列诸名词：配位聚合、络合聚合、插入聚合、定向聚合、有规立构聚合。

答：（1）配位聚合：单体与引发剂经过配位方式进行的聚合反应。

具体的说，采用具有配位（或络合）能力的引发剂、链增长（有时包括引发）都是单体先在活性种的空位上配位（络合）并活化，然后插入烷基—金属键中。

配位聚合又有络合引发聚合或插入聚合之称。

（2）络合聚合：与配位聚合的含义相同，可以互用。

络合聚合着眼于引发剂有络合配位能力，一般认为配位聚合比络合聚合意义更明确。

（3）插入聚合：烯类单体与络合引发剂配位后，插入Mt-R链增长聚合，故称为插入聚合。

（4）定向聚合：也称有规立构聚合，指形成有规立构聚合物的聚合反应，配位络合引发剂是重要的条件。

（5）有规立构聚合：是指形成有规立构聚合物为主的聚合反应。

任何聚合过程或聚合方法，只要是形成有规立构聚合物为主，都是有规立构聚合。

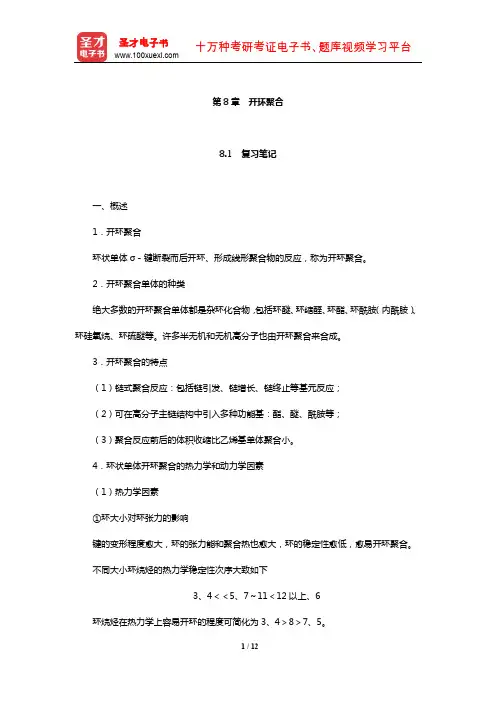

第8章开环聚合8.1 复习笔记一、概述1．开环聚合环状单体σ－键断裂而后开环、形成线形聚合物的反应，称为开环聚合。

2．开环聚合单体的种类绝大多数的开环聚合单体都是杂环化合物，包括环醚、环缩醛、环酯、环酰胺（内酰胺）、环硅氧烷、环硫醚等。

许多半无机和无机高分子也由开环聚合来合成。

3．开环聚合的特点（1）链式聚合反应：包括链引发、链增长、链终止等基元反应；（2）可在高分子主链结构中引入多种功能基：酯、醚、酰胺等；（3）聚合反应前后的体积收缩比乙烯基单体聚合小。

4．环状单体开环聚合的热力学和动力学因素（1）热力学因素①环大小对环张力的影响键的变形程度愈大，环的张力能和聚合热也愈大，环的稳定性愈低，愈易开环聚合。

不同大小环烷烃的热力学稳定性次序大致如下3、4＜＜5、7～11＜12以上、6环烷烃在热力学上容易开环的程度可简化为3、4＞8＞7、5。

②取代基对开环聚合能力的影响环上取代基的存在不利于开环聚合。

原因是环上侧基间距大，而线形大分子的侧基间距小，斥力或内能较大。

（2）动力学因素环烷烃的键极性小，不易受引发活性种进攻而开环。

杂环化合物环中的杂原子容易被亲核或亲电活性种进攻，只要热力学上有利于开环，动力学上就比环烷烃更易开环聚合。

5．聚合机理多数开环聚合属于连锁离子聚合机理，但阴离子活性种往往是氧阴离子、硫阴离子、胺阴离子，阳离子活性种是三级氧鎓离子或锍离子。

二、阴离子开环聚合1．三元环醚（1）三元环醚易开环的原因三元环醚张力大，热力学上很有开环倾向。

加上C－O键是极性键，富电子的氧原子易受阳离子进攻，缺电子的碳原子易受阴离子进攻，因此，酸（阳离子）、碱（阴离子）甚至中性（水）条件均可使C－O键断裂开环。

在动力学上，三元环醚也极易聚合。

（2）引发剂环氧烷烃开环聚合常用的阴离子引发剂有碱金属的烷氧化物（如醇钠）、氢氧化物、氨基化物、有机金属化合物、碱土金属氧化物等。

（3）开环聚合分子量差异性原因环氧乙烷阴离子开环聚合产物的分子量可达（3～4）×106，而环氧丙烷开环聚合物的分子量仅3000～4000，原因是环氧丙烷分子中甲基上的氢原子容易被夺取而转移，转移后形成的单体活性种很快转变成烯丙醇钠离子对，可继续引发聚合，但使分子量降低。

第5章聚合方法（一）思考题1．聚合方法（过程）中有许多名称，如本体聚合、溶液聚合和悬浮聚合，均相聚合和非均相聚合，沉淀聚合和淤浆聚合，试说明它们相互间的区别和关系。

答：（1）根据聚合物反应物的相态考虑，有本体聚合、溶液聚合、悬浮聚合。

①本体聚合是指不加其他介质,仅有单体本身和少量引发剂（或不加）的聚合；②溶液聚合是指单体和引发剂溶于适当溶剂的聚合；③悬浮聚合一般是单体以液滴状悬浮在水中的聚合，体系主要由单体、水、油溶性引发剂、分散剂四部分组成。

（2）根据聚合体系的溶解性，聚合反应可以分为均相聚合和非均相聚合。

①单体、溶剂、聚合物之间具有很好的相容性时，聚合为均相聚合；②单体、溶剂、聚合物之间相容性不好而产生相分离的聚合，为非均相聚合。

（3）在聚合初期，本体聚合和溶液聚合多属于均相体系，悬浮聚合和乳液聚合属于非均相体系。

①单体对聚合物溶解不好，聚合物从单体中析出时，此时的本体聚合成为非均相的沉淀聚合；②溶液聚合中聚合物从溶剂中析出，就成为沉淀聚合，有时也称为淤浆聚合。

2．本体法制备有机玻璃板和通用级聚苯乙烯，比较过程特征，说明如何解决传热问题、保证产品品质。

答：（1）有机玻璃板制备主要采用间歇本体聚合法。

为解决聚合过程中的散热困难、避免体积收缩和气泡产生，保证产品品质，将聚合分成预聚合、聚合和高温后处理三个阶段来控制。

①预聚合。

在90～95℃下进行，预聚至10%～20%转化率，自动加速效应刚开始较弱，反应容易控制，但体积已经部分收缩，体系有一定的粘度，便于灌模。

②聚合。

将预聚物灌入无机玻璃平板模，在（40～50℃）下聚合至转化率90%。

低温（40～50℃）聚合的目的在于避免或减弱自动加速效应和气泡的产生（MMA的沸点为100℃），在无机玻璃平板模中聚合的目的在于增加散热面。

③高温后处理。

转化率达90%以后，在高于PMMA的玻璃化温度的条件（l00～120℃）下，使残留单体充分聚合。

（2）通用级聚苯乙烯可以采用本体聚合法生产。

第一章 绪论 计算题1. 求下列混合物的数均分子量、质均分子量和分子量分布指数。

a 、组分A ：质量 = 10g ，分子量 = 30 000；b 、组分B ：质量 = 5g ，分子量 = 70 000；c 、组分C ：质量 = 1g ，分子量 = 100 000 解：数均分子量38576100000/170000/530000/101510)/(=++++===≡∑∑∑∑∑i i i i i i i n M m m n M n n m M质均分子量10300005700001100000468761051iiw iiim M M w M m==⨯+⨯+⨯==++∑∑∑分子量分布指数 wM /n M =46876/38576=第2章 缩聚与逐步聚合计算题2. 羟基酸HO-(CH 2)4-COOH 进行线形缩聚，测得产物的质均分子量为18,400 g/mol -1，试计算：a. 羧基已经醌化的百分比 b. 数均聚合度 c. 结构单元数n X 解：已知100,184000==M M w根据ppX M M X w w w -+==110和得：p=，故已酯化羧基百分数为%。

9251,1=+=n nw M P M M 51.9210092510===M M X n n8. 等摩尔的乙二醇和对苯二甲酸在280℃下封管内进行缩聚，平衡常数K=4，求最终n X 。

另在排除副产物水的条件下缩聚，欲得100=n X ，问体系中残留水分有多少？解：3111=+=-=K pX nLmol n n Kpn KpX w w wn /10*4100114-==≈=-=9. 等摩尔二元醇和二元酸缩聚，另加醋酸%，p=或时聚酯的聚合度多少？解：假设二元醇与二元酸的摩尔数各为1mol ，则醋酸的摩尔数为。

N a =2mol ，N b =2mol ，015.0'=bN mol985.0015.0*2222,=+=+=bb a N N N r当p=时，88.79995.0*985.0*2985.01985.01211=-++=-++=rp r r X n当p=时，98.116999.0*985.0*2985.01985.01211=-++=-++=rp r r X n14题18. 制备醇酸树脂的配方为 季戊四醇、邻苯二甲酸酐、丙三羧酸[C 3H 5（COOH ）3]，问能否不产生凝胶而反应完全？解：根据配方可知醇过量。

第一章绪论思考题1.举例说明单体、单体单元、结构单元、重复单元、链节等名词的含义，以及它们之间的相互关系和区别。

答：合成聚合物的原料称做单体，如加聚中的乙烯、氯乙烯、苯乙烯，缩聚中的己二胺和己二酸、乙二醇和对苯二甲酸等。

在聚合过程中，单体往往转变成结构单元的形式，进入大分子链，高分子由许多结构单元重复键接而成。

在烯类加聚物中，单体单元、结构单元、重复单元相同，与单体的元素组成也相同，但电子结构却有变化。

在缩聚物中，不采用单体单元术语，因为缩聚时部分原子缩合成低分子副产物析出，结构单元的元素组成不再与单体相同。

如果用2 种单体缩聚成缩聚物，则由2 种结构单元构成重复单元。

聚合物是指由许多简单的结构单元通过共价键重复键接而成的分子量高达104-106 的同系物的混合物。

聚合度是衡量聚合物分子大小的指标。

以重复单元数为基准，即聚合物大分子链上所含重复单元数目的平均值，以DP 表示；以结构单元数为基准，即聚合物大分子链上所含结构单元数目的平均值，以X n 表示。

2.举例说明低聚物、齐聚物、聚合物、高聚物、高分子、大分子诸名词的的含义，以及它们之间的关系和区别。

答：合成高分子多半是由许多结构单元重复键接而成的聚合物。

聚合物（polymer）可以看作是高分子（macromolecule）的同义词，也曾使用large or big molecule 的术语。

从另一角度考虑，大分子可以看作 1 条大分子链，而聚合物则是许多大分子的聚集体。

根据分子量或聚合度大小的不同，聚合物中又有低聚物和高聚物之分，但两者并无严格的界限，一般低聚物的分子量在几千以下，而高聚物的分子量总要在万以上。

多数场合，聚合物就代表高聚物，不再标明“高” 字。

齐聚物指聚合度只有几~几十的聚合物，属于低聚物的范畴。

低聚物的含义更广泛一些。

3.写出聚氯乙烯、聚苯乙烯、涤纶、尼龙-66、聚丁二烯和天然橡胶的结构式（重复单元）。

选择其常用分子量，计算聚合度。

第一章绪论习题1. 说明下列名词和术语：(1)单体，聚合物，高分子，高聚物(2)碳链聚合物，杂链聚合物，元素有机聚合物，无机高分子(3)主链，侧链，侧基，端基(4)结构单元，单体单元，重复单元，链节(5)聚合度，相对分子质量，相对分子质量分布(6)连锁聚合，逐步聚合，加聚反应，缩聚反应(7)加聚物，缩聚物，低聚物2．与低分子化合物比较，高分子化合物有什么特征？3. 从时间～转化率、相对分子质量～转化率关系讨论连锁聚合与逐步聚合间的相互关系与差别。

4. 举例说明链式聚合与加聚反应、逐步聚合与缩聚反应间的关系与区别。

5. 各举三例说明下列聚合物(1)天然无机高分子，天然有机高分子，生物高分子。

(2)碳链聚合物，杂链聚合物。

(3)塑料，橡胶，化学纤维，功能高分子。

6. 写出下列单体的聚合反应式和单体、聚合物的名称(1) CH2=CHF(2) CH2=CH(CH3)2CH3|(3) CH2=C|COO CH3(4) HO-( CH2)5-COOH(5) CH2CH2CH2O|__________|7. 写出下列聚合物的一般名称、单体、聚合反应式，并指明这些聚合反应属于加聚反应还是缩聚反应，链式聚合还是逐步聚合？(1) -[- CH2- CH-]n-|COO CH3(2) -[- CH2- CH-]n-|OCOCH3(3) -[- CH2- C = CH- CH2-]n-|CH3(4) -[-NH(CH2)6NHCO(CH2)4CO-]n-(5) -[-NH(CH2)5CO-]n-8. 写出合成下列聚合物的单体和反应式：(1) 聚苯乙烯(2) 聚丙烯(3) 聚四氟乙烯(4) 丁苯橡胶 (5) 顺丁橡胶 (6) 聚丙烯腈 (7) 涤纶(8) 尼龙6,10 (9) 聚碳酸酯 (10) 聚氨酯9. 写出下列单体形成聚合物的反应式。

指出形成聚合物的重复单元、结构单元、单体单元和单体，并对聚合物命名，说明聚合属于何类聚合反应。
