通风与空调系统试运行记录.

通风与空调系统试运行记录通风与空调系统试运行记录单位（子单位）：永春县桃园至尊（地下室、4#～12#楼）分部（子分部）工程名称：通风与空调系统系统名称：防排烟系统（地下车库）/ 送排风系统（地下车库、地下室配电房、柴油发电机房、4#楼）分包单位：XXX连续试运行时间：8小时施工单位：XXX调试单位：XXX试运行日期：2013年月日系统概况：地下停车库、地下室配电房、柴油发电机房等设备用房均设计机械通风、排烟系统。

防排烟系统试运行情况：系统联运试运转中，设备及主要部件、系统运行平稳、正常、动作协调，无异常，无噪音。

系统经过平衡调整，总风量与设计风量的允许偏差不大于10%。

存在问题已处理完毕。

送排风系统试运行情况：系统联运试运转中，设备及主要部件、系统运行平稳、正常、动作协调，无异常，无噪音。

系统经过平衡调整，总风量与设计风量的允许偏差不大于10%。

存在问题已处理完毕。

结论：施工质量符合设计及规范要求。

质检员：专业监理工程师（建设单位项目专业技术负责人）施工单位：XXX施工员：无试验员：无本文介绍了永春县桃园至尊地下室、4#～12#楼的通风与空调系统的试运行情况。

经过联运试运转，系统运行平稳，正常，动作协调，无异常，无噪音。

系统经过平衡调整，总风量与设计风量的允许偏差不大于10%。

施工质量符合设计及规范要求。

以下是各楼层电梯前室设计机械通风系统的试运行情况记录。

5#楼电梯前室设计机械通风系统：送排风工程系统联运试运转中，存在问题处理情况无结论。

XXX负责分包单位，8小时为连续试运行时间。

试运行日期为2013年月日。

施工单位为XXX，调试单位为XXX。

6#楼电梯前室设计机械通风系统：送排风工程系统联运试运转中，存在问题处理情况无结论。

XXX负责分包单位，8小时为连续试运行时间。

试运行日期为2013年月日。

施工单位为XXX，调试单位为XXX。

永春县桃园至尊地下室和4至12楼的通风与空调系统采用送排风系统。

/室
内
机
组
试运转参
数
指
标

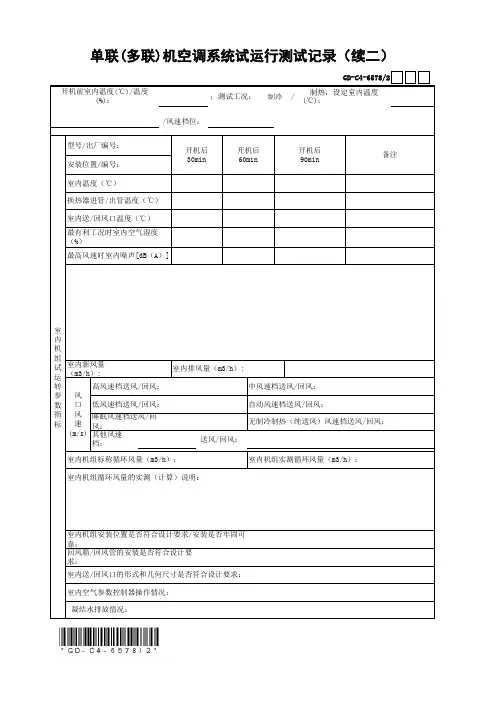

单联(多联)机空调系统试运行测试记录（续二）
开机后 30min 开机后 60min 开机后 90min 备注
风 口 风 速(m/s)室内空气参数控制器操作情况：
凝结水排放情况：室内机组循环风量的实测（计算）说明：
室内机组安装位置是否符合设计要求/安装是否牢固可
靠：
回风箱/回风管的安装是否符合设计要
求：
室内送/回风口的形式和几何尺寸是否符合设计要求：
其他风速
档：送风/回风：
室内机组标称循环风量（m3/h）：
室内机组实测循环风量（m3/h）：低风速档送风/回风：自动风速档送风/回风：睡眠风速档送风/回风：无制冷制热（纯送风）风速档送风/回风：室内新风量
（m3/h）:
室内排风量（m3/h）:高风速档送风/回风：
中风速档送风/回风：最有利工况时室内空气湿度
（%）
最高风速时室内噪声[dB（A）]换热器进管/出管温度（℃）
室内送/回风口温度（℃）
安装位置/编号：
室内温度（℃）
/风速档位：
型号/出厂编号：
GD-C4-6578/2
开机前室内温度(℃)/温度
(%)：
；测试工况：(℃)：。

【专业知识】通风、空调系统调试记录Ⅰ基本要求和内容（1）通风、空调系统调试记录包括设备单机试运转及调试和系统无生产负荷下的联合试运转及调试。

（2）设备单机试运转及调试应符合下列规定：1）通风机、空调机组中的风机以及冷却塔中的风机，叶轮旋转方向正确、运转平稳、无异常振动与声响，电机运行功率符合规定。

连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过80℃。

2）水泵叶轮旋转方向正确，无异常振动和声响，壳体密封处不得渗漏，紧固连接部位无松动，电机运行功率符合规定。

连续运转2h后，滑动轴承外壳最高温度不得超过70℃；滚动轴承最高温度不得超过75℃；无特殊要求时，普通填料泄漏量不应大于60mL／h，机械密封的不应大于5mL／h。

3）冷却塔本体应稳固、无异常振动，噪声符合规定。

试运行不少于2h，应无异常情况。

4）风机、空调机组等设备运行时，产生的噪声不应超过产品性能说明书的规定值。

设备单机试运转情况填写记录表。

5）风机盘管、吊顶式空调器安装前应按规定进行水压试验，试验压力为系统工作压力的1.5倍；风机盘管安装前还应进行单机三速试运转。

水压试验结果及试运转情况应符合设备技术文件规定和设计要求，试验结果填写记录表。

6）现场组装的组合式空调机组应作漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB／T14294的规定。

检测结果填写记录表。

（3）系统无生产负荷的联合试运转及调试应符合下列规定：1）通风与空调系统总风量调试结果与设计风量偏差不应大于10％，各风口或吸风罩的风量与设计风量的允许偏差不应大于15％。

调试结果填写记录表。

2）空调冷（热）水、冷却水总流量测试结果与设计流量偏差不应大于10％，各空调机组的水流量与设计流量的允许偏差不应大于20％，多台冷却塔并联运行时，各塔进、出水量应均匀一致。

调试结果填写记录表。

3）舒适空调房间室内的温度、相对湿度应符合设计要求，当测试季节满足不了测试要求时，应注明情况；恒温、恒湿房间室内空气温度、相对湿度及波动范围应符合设计规定；空调房间室内的噪声应符合设计规定。

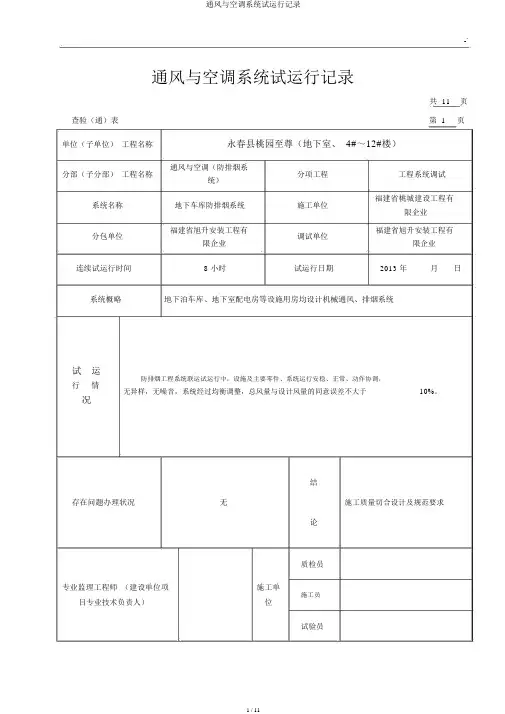

-`通风与空调系统试运行记录共 11页查验（通）表第 1页单位（子单位）工程名称永春县桃园至尊（地下室、 4#～12#楼）分部（子分部）工程名称通风与空调（防排烟系分项工程工程系统调试统）系统名称地下车库防排烟系统施工单位福建省桃城建设工程有限企业分包单位福建省旭升安装工程有调试单位福建省旭升安装工程有限企业限企业连续试运行时间8 小时试运行日期2013 年月日系统概略地下泊车库、地下室配电房等设施用房均设计机械通风、排烟系统试运防排烟工程系统联运试运行中，设施及主要零件、系统运行安稳、正常、动作协调，行情无异样，无噪音，系统经过均衡调整，总风量与设计风量的同意误差不大于10%。

况结存在问题办理状况无施工质量切合设计及规范要求论质检员专业监理工程师（建设单位项施工单目专业技术负责人）施工员位试验员共 11页查验（通）表第 2页单位（子单位）工程名称永春县桃园至尊（地下室、 4#～12#楼）分部（子分部）工程名称通风与空调（送排风系分项工程工程系统调试统）系统名称地下车库送排风系统施工单位福建省桃城建设工程有限企业分包单位福建省旭升安装工程有调试单位福建省旭升安装工程有限企业限企业连续试运行时间8 小时试运行日期2013 年月日系统概略地下泊车库、地下室水泵房、柴油发电机房等设施用房均设计机械通风、排烟系统试运送排风工程系统联运试运行中，设施及主要零件、系统运行安稳、正常、动作协调，行情无异样，无噪音，系统经过均衡调整，总风量与设计风量的同意误差不大于10%。

况结存在问题办理状况无施工质量切合设计及规范要求论质检员专业监理工程师（建设单位项施工单目专业技术负责人）施工员位试验员共 11页查验（通）表第 3页单位（子单位）工程名称永春县桃园至尊（地下室、 4#～12#楼）分部（子分部）工程名称通风与空调（送排风系分项工程工程系统调试统）系统名称4#楼送排风系统施工单位福建省桃城建设工程有限企业分包单位福建省旭升安装工程有调试单位福建省旭升安装工程有限企业限企业连续试运行时间8 小时试运行日期2013 年月日系统概略41#楼电梯前室设计机械通风系统试运送排风工程系统联运试运行中，设施及主要零件、系统运行安稳、正常、动作协调，行情无异样，无噪音，系统经过均衡调整，总风量与设计风量的同意误差不大于10%。

001编号： 08 19002编号： 08 19003编号： 08 19004编号： 08 19005编号： 08 19通风空调系统无生产负荷联合试运转记录说明《通风与空调工程施工质量验收规范》GB50243 200211.2.3系统无生产负荷的联合试运转及调试应符合下列规定：1系统总风量调试结果与设计风量的偏差不应大于10%；2空调冷热水、冷却水总流量测试结果与设计流量的偏差不应大于10%；3舒适空调的温度、相对湿度应符合设计的要求。

恒温、恒湿房间室内空气温度、相对湿度及波动范围应符合设计规定。

检查数量：按风管系统数量抽查10%，且不得少于1个系统。

检查方法：观察、旁站、查阅调试记录。

11.2.4 防排烟系统联合试运行与调试的结果（风量及正压），必须符合设计与消防的规定。

检查数量：按总数抽查10%，且不得少于２个楼层。

检查方法：观察、旁站、查阅调试记录。

11.2.5净化空调系统还应符合下列规定：1单向流洁净室系统的系统总风量调试结果与设计风量的允许偏差为0~20%，室内各风口风量与设计风量的允许偏差为15%。

新风量与设计新风量的允许偏差为10%。

2单向流洁净室系统的室内截面平均风速的允许偏差为0~20%，且截面风速不均匀度不应大于0.25。

新风量和设计新风量的允许偏差为10%。

3相邻不同级别洁净室之间和洁净室与非洁净室之间的静压差不应小于5Pa，洁净室与室外的静压差不应小于10Pa；4室内空气洁净度等级必须符合设计规定的等级或在商定验收状态下的等级要求。

高于等于5级的单向流洁净室，在门开启的状态下，测定距离门0.6室内侧工作高度处空气的含尘浓度，亦不应超过室内洁净度等级上限的规定。

检查数量：调试记录全数检查，测点抽查5%，且不得少于1点。

检查方法：检查、验证调试记录，按本规范附录B进行测试校核。

11.3.4通风与空调工程的控制和监测设备，应能与系统的检测元件和执行机构正常沟通，系统的状态参数应能正确显示，设备连锁、自动调节、自动保护应能正确动作。

空调工程施工试验记录日期：2022年6月1日施工单位：XX空调工程有限公司项目名称：XX大厦空调工程1. 施工前准备：1.1 安排施工人员，确保每个施工人员具备相关资质和经验。

1.2 检查施工设备和工具，确保完好无损。

1.3 检查施工材料，确保数量和质量符合要求。

1.4 制定施工计划，确保施工进度和质量可控。

1.5 安排施工现场，确保施工环境安全整洁。

2. 施工过程记录：2.1 进行空调主机、风机盘管、风口等设备的安装工作。

2.2 进行管道连接和布线工作。

2.3 进行冷媒充装和真空抽取工作。

2.4 进行电气连接和调试工作。

2.5 进行空调系统整体调试和试运行工作。

3. 施工仪器设备记录：3.1 使用万用表、绝缘电阻表等电工工具检查电气连接质量。

3.2 使用真空压缩机、冷媒充装枪等工具进行冷媒循环系统检测。

3.3 使用风速风压仪、温湿度仪等设备进行空调系统性能检测。

4. 施工质量记录：4.1 确认管道连接及电气连接符合相关标准要求。

4.2 确认真空抽取工作完成，系统无泄漏。

4.3 确认冷媒充装量和压力符合制冷系统设计要求。

4.4 确认风速、风压、温湿度等参数符合空调系统性能要求。

5. 施工安全记录：5.1 确保施工现场安全防护措施到位，无安全事故发生。

5.2 确保施工人员遵守相关安全制度和规范，做好个人防护。

5.3 确保施工设备和工具符合安全要求，定期检查维护。

6. 施工验收记录：6.1 在施工完成后，进行空调系统验收工作。

6.2 进行空调系统性能测试，验证系统运行是否稳定可靠。

6.3 进行空调系统耗电量测试，验证系统节能效果。

6.4 进行空调系统噪音测试，验证系统运行是否安静无扰。

7. 施工总结：7.1 总结施工经验，查找问题不足，提出改进建议。

7.2 形成施工报告，记录施工过程及结果，提供施工总结。

以上为本次空调工程施工试验记录，施工单位将按照相关标准和要求进行验收，确保空调系统质量和性能达标。
