光伏组件数据库及组件外特性V1

太阳能光伏组件原材料及部件的性能，作用，特点，检验太阳能电池组件的主要材料是太阳能电池片，还有面板玻璃，EVA胶膜，TPT 背板膜，铝合金边框，涂锡焊带及助焊剂，有机硅胶，接线盒。

1.太阳能电池片太阳能电池片是由单晶硅或者多晶硅或者非晶硅制作而成的，它的表面有一层蓝色的减反射膜，还有银白色的电极栅线，如图所示。

单晶硅太阳能电池片晶体硅光电池有单晶硅与多晶硅两大类，用P型（或n型）硅衬底，通过磷（或硼）扩散形成Pn结成制作，生产技术成熟，是光伏市场上的主导产品。

采用埋层电极、表面钝化、强化陷光、密栅工艺、优化背电极及接触电极等技术，提高材料中的载流子收集效率，优化抗反肘膜、凹凸表面、高反射背电极等方式，光电转换效率有较大提高。

单晶硅光电池面积有限，目前比较大的为∮10至20cm的圆片，年产能力46MW/a。

非晶硅太阳能电池片（非晶硅）光电池一般采用高频辉光放电方法使硅烷气体分解沉积而成。

由于外解沉积温度低，可在玻璃、不锈钢板、陶瓷板、柔性塑料片上沉积约1μm 厚的薄膜，易于大面积化（05rn×l.0m），成本较低，多采用p in结构。

为提高效率和改善稳定性，有时还制成三层P in等多层叠层式结构，或是插入一些过渡层。

其商品化产量连续增长，年产能力45MW／a，10MW生产线已投入生产，全球市场用量每月在1千万片左右，居薄膜电池首位。

发展集成型a－Si光电池组件，激光切割的使用有效面积达90％以上，小面积转换效率提高到14.6％，大面积大量生产的为8－10％，叠层结构的最高效率为21％。

研发动向是改善薄膜特性，精确设计光电池结构和控制各层厚度，改善各层之间界面状态，以求得高效率和高稳定性。

多晶硅太阳能电池片（多晶硅，包括微品）光电池没有光致衰退效应，材料质量有所下降时也不会导致光电池受影响，是国际上正掀起的前沿性研究热点。

在单晶硅衬底上用液相外延制备的p－Si光电池转换效率为15.3％，经减薄衬底，加强陷光等加工，可提高到23.7%，用CVD法制备的转换效率约为12.6—l7.3%。

详解光伏组件各项参数光伏组件，也称为太阳能电池组件，是太阳能发电系统中的核心部件，它将太阳能转化为电能。

光伏组件的性能参数对于太阳能发电系统的发电效率和稳定性起着关键作用。

下面我们将详细解释光伏组件的各项参数。

1.标称最大功率（Pmax）光伏组件的标称最大功率是指在标准测试条件（STC）下，光照强度为1000W/m²，温度为25°C时，光伏组件输出的最大功率。

标称最大功率是衡量光伏组件性能的主要参数，也是太阳能发电系统设计和综合评价的重要依据。

2.开路电压（Voc）光伏组件在光照条件下，未连接负载时的电压称为开路电压。

开路电压是光伏组件电压特性的重要参数之一，它直接影响到组件的输出功率和电流。

通常情况下，开路电压越高，组件的输出功率越大。

3.短路电流（Isc）光伏组件在光照条件下，负载短接时的输出电流称为短路电流。

短路电流是光伏组件电流特性的重要参数之一，它也是衡量光伏组件性能的重要指标之一。

通常情况下，短路电流越大，组件的输出功率越大。

4.最大功率点电压（Vmpp）光伏组件在最大功率点时的输出电压称为最大功率点电压。

最大功率点电压是光伏组件的重要参数之一，它直接影响到组件的输出功率和电流。

通常情况下，最大功率点电压越高，组件的输出功率越大。

5.最大功率点电流（Impp）光伏组件在最大功率点时的输出电流称为最大功率点电流。

最大功率点电流是光伏组件的重要参数之一，它也是衡量光伏组件性能的重要指标之一。

通常情况下，最大功率点电流越大，组件的输出功率越大。

6.温度系数温度系数是衡量光伏组件在不同温度下性能变化的重要参数之一。

在实际使用中，光伏组件的工作温度往往会有所变化，而温度系数可以帮助我们了解组件在不同温度下的性能表现。

通常情况下，温度系数越小，组件的性能波动越小。

7.充电效率充电效率是衡量光伏组件将太阳能转化为电能的效率的重要参数之一。

充电效率越高，说明光伏组件的能量转换效率越高，这对于提高太阳能发电系统的发电效率非常重要。

光伏组件IV参数1. 什么是光伏组件IV参数光伏组件的IV参数是指光伏组件在不同光照强度和温度条件下的电流-电压（I-V）特性曲线。

通过测量这些参数，可以评估光伏组件的性能和效率。

2. IV参数的测量方法2.1 理论背景在光照条件下，光伏组件中的太阳能电池会产生电流。

该电流与电压之间存在一定的关系，可以用I-V曲线来表示。

I-V曲线通常呈现出以下特点：•开路电压（Voc）：当光伏组件负载为无穷大时，此时的输出电压即为开路电压。

开路电压是指在没有外部负载时，太阳能电池产生的最大输出电压。

•短路电流（Isc）：当光伏组件负载为短路时，此时的输出电流即为短路电流。

短路电流是指在没有外部负载时，太阳能电池产生的最大输出电流。

•最大功率点（Pmax）：在I-V曲线中，最大功率点对应着太阳能电池输出功率的最大值。

该点的电压和电流分别为Vm和Im。

2.2 实验测量测量光伏组件的IV参数通常需要以下步骤：1.准备实验设备：包括光照源、温度控制装置、电流源、电压源和数据采集设备等。

2.设置光照强度：通过调节光照源的亮度来模拟不同的光照强度。

3.设置温度：使用温度控制装置来控制光伏组件的温度。

4.测量开路电压（Voc）和短路电流（Isc）：将光伏组件接入到测量设备中，分别测量开路电压和短路电流。

5.测量I-V曲线：通过改变外部负载，测量不同电压下的输出电流，从而得到完整的I-V曲线。

6.分析数据：根据实验数据绘制出I-V曲线，并计算出最大功率点。

3. IV参数对光伏组件性能的评估通过测量IV参数，可以对光伏组件的性能进行评估和比较。

以下是一些常用的评估指标：•填充因子（Fill Factor，FF）：填充因子是指最大功率点处的电流和电压之积与开路电压和短路电流之积的比值。

填充因子越接近于1，说明光伏组件的性能越好。

•转换效率（Conversion Efficiency）：转换效率是指光伏组件将太阳能转化为电能的比例。

详解光伏组件各项参数光伏组件是利用太阳能转化为电能的一种设备，由太阳能电池组件、支架、连接器等组成。

它是太阳能发电系统的核心部件，其参数的选择与设计对太阳能电站的发电效率、稳定性和寿命等方面都具有重要影响。

光伏组件的各项参数主要包括光电转换效率、工作温度范围、承载能力、耐久性以及外观特性等。

1.光电转换效率光电转换效率是光伏组件的一个重要参数，它表示了太阳能转化为电能的效率。

光电转换效率越高，组件就能够将更多的太阳能转化为电能，从而提高发电效率。

一般来说，光电转换效率是指组件在标准测试条件下（即1000W/m2光照强度和25℃环境温度）下的转换效率，通常表达为一个百分比。

光伏组件的光电转换效率主要受到太阳能电池的材料和工艺、光伏组件的结构设计等因素的影响。

目前，光电转换效率已经达到了20%以上，部分高效太阳能电池的光电转换效率更是超过25%，随着技术的不断进步，这一数据还将不断提高。

2.工作温度范围光伏组件的工作温度范围是指组件在正常运行时，能够承受的最高温度和最低温度范围。

光伏组件在工作时会受到太阳辐射的照射，会产生一定的热量，而在高温环境下，组件的转换效率往往会降低，甚至存在热量致使组件性能下降、寿命减少等问题。

因此，光伏组件的工作温度范围通常在-40℃至85℃之间，同时还需要具备良好的散热性能，以保证组件在高温环境下能够稳定、高效运行。

3.承载能力光伏组件的承载能力主要指组件本身的抗风压、抗雨淋、抗冻融、抗撞击等能力，以及组件安装支架的承载能力。

由于光伏组件安装在室外，需要经受各种自然环境的考验，因此对于其承载能力要求较高。

一般来说，光伏组件的承载能力会通过一系列的测试来验证，如风压测试、雨淋测试、冷热循环测试等。

在实际工程应用中，需要根据当地的气候条件和工程要求来选择适合的光伏组件和支架，以确保太阳能电站的安全、稳定运行。

4.耐久性光伏组件的耐久性是指其在使用过程中能够保持稳定的性能，具备较长的使用寿命。

光伏组件参数
光伏组件是太阳能发电系统中最基本的组件之一，其主要功能是将太阳辐射能转换为直流电能。

在使用光伏组件时，我们需要了解其参数以及其背后的技术原理，这样才能更好地理解光伏组件的性能以及如何应用受益最大化。

1. 标称功率（PNom）：指光伏组件在标准测试条件（STC）下输出的电功率。

STC条件为：大气质量AM1.5、光强1000W/㎡、环境温度25℃、太阳直射角度为面板垂直角度。

2. 开路电压（Voc）：指光伏组件在标准测试条件下的输出电压。

在光照强度越大，光伏电池受热越严重时，Voc越高。

3. 短路电流（Isc）：指光伏组件在标准测试条件下短路时输出的电流。

也就是让+和-短路，测出电流的值。

4. 最大功率电压（Vmp）：指光伏组件在产生最大输出功率时的电压。

6. 电池片转换效率（η）：指光伏组件从太阳能辐射中吸收的能量中转换成电能的百分比。

电池片转换效率越高，光伏组件性能越好。

7. 填充因子（FF）：指光伏组件最大输出功率与开路电压和短路电流相乘的比值。

其值一般在0.70-0.85之间，值越高说明光伏组件的电性能越好。

8. 温度系数：光伏组件的电性能随着温度的变化而变化。

在通常情况下，光伏组件的输出功率随着温度的升高而降低。

温度系数越小说明光伏组件的适应性越好。

详解光伏组件各项参数光伏组件是太阳能发电系统中的核心部件，其参数直接影响着光伏发电系统的发电效率和性能。

光伏组件的参数涉及到光伏电池的材料、工艺、电气特性等多方面，下面我将从电池类型、电池材料、标称功率、转换效率、光电流特性、温度特性、绝缘强度等方面详细解析光伏组件的各项参数。

一、电池类型常见的光伏组件主要有多晶硅电池、单晶硅电池和薄膜电池三种类型。

多晶硅电池是目前市场上最主流的产品，它具有成本低、稳定性好等优点。

单晶硅电池因为其晶格结构比多晶硅电池更加有序，具有更高的转换效率，但成本较高。

薄膜电池由于材料较薄，可以灵活制作成各种形状，因此在一些特殊场合具有一定的应用前景。

购买光伏组件时，应根据实际需求选择合适的电池类型。

二、电池材料光伏电池的材料主要包括硅、硒铟、锗、镓等。

目前市场上主流的光伏组件都是硅基的，尤其是多晶硅和单晶硅组件。

硅基光伏组件具有稳定性好、光电转换效率高等优点。

而薄膜电池则使用硒铟、镓等材料，具有发展潜力较大。

在选择光伏组件时，应根据实际需求和预算考虑电池材料。

三、标称功率标称功率是指在标准测试条件下，光伏组件能够输出的最大功率。

在市场上，光伏组件的标称功率通常在100W~400W之间。

标称功率越高，代表着光伏组件的发电能力越强。

在选择光伏组件时，要根据实际用电需求和安装空间来确定合适的标称功率。

四、转换效率转换效率是指光伏组件将光能转换为电能的效率。

常见的光伏组件转换效率在15%~22%左右。

转换效率越高，代表着光伏组件的发电效率越高。

在实际应用中，转换效率是一个非常重要的参数，因为它直接影响着光伏系统的总体发电效率。

五、开路电压和短路电流开路电压和短路电流是光伏组件的电气特性参数，分别表示在无负载情况下的输出电压和在无载荷情况下的输出电流。

开路电压和短路电流是决定光伏组件性能的重要指标，它们直接影响着组件的最大输出功率。

一般来说，开路电压越高，短路电流越大，代表着光伏组件在相同光照条件下能够输出更多的电能。

光伏组件参数说明光伏组件是太阳能光伏发电系统中的核心部件，其参数的优劣直接影响着发电系统的发电效率和稳定性。

以下将对光伏组件的各项参数进行详细说明。

1. 峰值功率（Pmax）：光伏组件的峰值功率是指在标准测试条件（STC）下，组件输出的最大功率。

单位为瓦特（W）。

峰值功率是衡量组件发电能力的重要指标。

2. 开路电压（Voc）：光伏组件在无负载的情况下输出的最大电压。

单位为伏特（V）。

开路电压表示组件在极端条件下的最大性能。

3. 最大功率电压（Vmp）：光伏组件输出最大功率时的电压。

单位为伏特（V）。

最大功率电压直接关系到组件的发电效率。

4. 短路电流（Isc）：光伏组件在短路状态下输出的最大电流。

单位为安培（A）。

短路电流是组件的电流输出能力的重要指标。

5. 最大功率电流（Imp）：光伏组件输出最大功率时的电流。

单位为安培（A）。

最大功率电流也是评估组件输出能力的重要参数。

6.填充因子（FF）：填充因子是指组件输出功率与理论最大输出功率之比。

填充因子的高低反映了组件内部损耗的大小和光伏电池的质量。

7. 温度系数（TC）：光伏组件在不同温度下性能的变化关系。

常见的温度系数有开路电压温度系数（Voc TC）、最大功率电压温度系数（Vmp TC）、短路电流温度系数（Isc TC）和峰值功率温度系数（Pmax TC）。

温度系数会影响到组件在实际工作条件下的发电效果。

8.组件尺寸和重量：光伏组件的尺寸和重量是在安装过程中需要考虑的重要参数。

组件尺寸和重量的大小决定了安装、运输和维护的难易程度。

9.输出功率容差（PTC）：PTC是组件实际输出功率与标称输出功率之间的容差。

PTC是评估光伏组件实际发电能力的重要参数。

PTC值越高，组件的实际发电效果越好。

10.厂家产品保修期：光伏组件的保修期是厂家对其产品质量的信心体现。

一般来说，保修期越长，说明组件的质量和性能越可靠。

以上是光伏组件常见的参数说明，这些参数综合考虑可以对光伏组件的性能和质量进行评估。

光伏组件i-v曲线
随着环保理念的不断提倡和全球气候变化的加剧，太阳能光伏技术开始广泛应用于各个领域。

光伏组件i-v曲线是对太阳能电池的关键性能参数进行测试和评估的方法之一，也是衡量光伏组件性能的重要指标。

i-v曲线是指太阳能电池在不同电压和电流条件下产生的电流和电压之间的关系曲线。

简单来说，当光照强度达到一定程度，交汇在某一点的电流和电压便构成了光伏组件的i-v曲线。

在i-v曲线中，我们可以直观地看出光伏组件的开路电压、短路电流、最大输出功率点等重要参数。

光伏组件的开路电压是指组件在暴晒条件下不连接负载时，光照产生的电压值。

光伏组件的短路电流是指组件在充分阳光照射下不连接负载时，产生的最大电流值。

最大输出功率点则是组件最大输出功率的电压和电流值。

利用i-v曲线，我们可以对光伏组件进行质量评估和性能优化。

通过调整光伏组件的工作条件，我们可以使光伏组件的输出功率最大化。

同时，i-v曲线也可以帮助我们识别光伏组件的故障点，及时进行维修或更换。

综上所述，光伏组件i-v曲线是光伏组件质量评估和性能优化的重要指标。

只有通过准确地测试其性能参数，才能确保光伏组件的长期稳定运行。

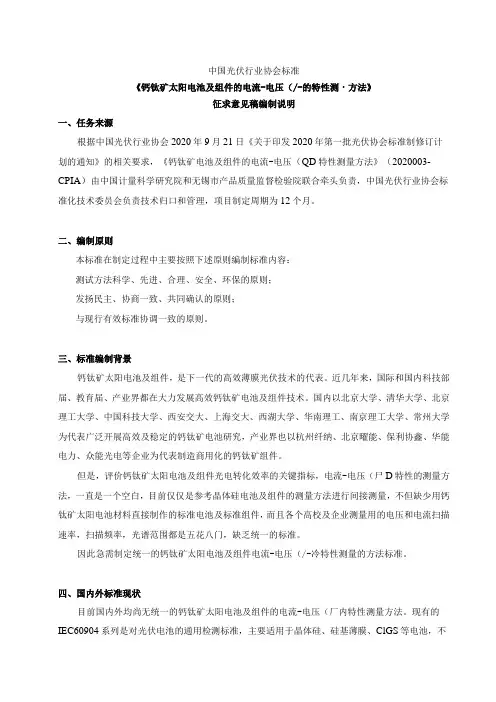

中国光伏行业协会标准《钙钛矿太阳电池及组件的电流-电压（/-的特性测・方法》征求意见稿编制说明一、任务来源根据中国光伏行业协会2020年9月21日《关于印发2020年第一批光伏协会标准制修订计划的通知》的相关要求，《钙钛矿电池及组件的电流-电压（QD特性测量方法》（2020003-CPIA）由中国计量科学研究院和无锡市产品质量监督检验院联合牵头负责，中国光伏行业协会标准化技术委员会负责技术归口和管理，项目制定周期为12个月。

二、编制原则本标准在制定过程中主要按照下述原则编制标准内容：测试方法科学、先进、合理、安全、环保的原则；发扬民主、协商一致、共同确认的原则；与现行有效标准协调一致的原则。

三、标准编制背景钙钛矿太阳电池及组件，是下一代的高效薄膜光伏技术的代表。

近几年来，国际和国内科技部届、教育届、产业界都在大力发展高效钙钛矿电池及组件技术。

国内以北京大学、清华大学、北京理工大学、中国科技大学、西安交大、上海交大、西湖大学、华南理工、南京理工大学、常州大学为代表广泛开展高效及稳定的钙钛矿电池研究，产业界也以杭州纤纳、北京曜能、保利协鑫、华能电力、众能光电等企业为代表制造商用化的钙钛矿组件。

但是，评价钙钛矿太阳电池及组件光电转化效率的关键指标，电流-电压（尸D特性的测量方法，一直是一个空白，目前仅仅是参考晶体硅电池及组件的测量方法进行间接测量，不但缺少用钙钛矿太阳电池材料直接制作的标准电池及标准组件，而且各个高校及企业测量用的电压和电流扫描速率，扫描频率，光谱范围都是五花八门，缺乏统一的标准。

因此急需制定统一的钙钛矿太阳电池及组件电流-电压（/-冷特性测量的方法标准。

四、国内外标准现状目前国内外均尚无统一的钙钛矿太阳电池及组件的电流-电压（厂内特性测量方法。

现有的IEC60904系列是对光伏电池的通用检测标准，主要适用于晶体硅、硅基薄膜、ClGS等电池，不完全适用于钙钛矿太阳电池。

IECTR63228规定了有机、染料敏化、钙钛矿太阳电池的基本测试原则，但缺乏对电流-电压（人力特性测量中的具体方法、步骤和设备要求。
