丝杠传动原理丝杠传动是一种常见的机械传动方式，它通过螺纹副的工作原理，将旋转运动转化为直线运动，或者将直线运动转化为旋转运动。
在机械设备中，丝杠传动被广泛应用于各种场合，如CNC机床、升降机械、输送设备等。
本文将介绍丝杠传动的原理及其应用。
首先，我们来了解一下丝杠传动的结构。
丝杠传动由螺杆和螺母两部分组成。
螺杆上有螺纹，而螺母内部也有相应的螺纹，当螺杆旋转时，螺母会沿着螺杆的轴向运动，从而实现直线运动。
螺杆的旋转运动通过螺纹的螺距转化为螺母的直线运动，这就是丝杠传动的基本原理。
其次，丝杠传动的优点是什么呢？首先，丝杠传动具有较高的传动效率。
由于螺纹副的工作原理，丝杠传动可以实现大力矩的传递，而且传动效率较高，能够满足大部分机械设备的需求。
其次，丝杠传动具有较高的定位精度。
由于螺纹副的特性，丝杠传动可以实现较高的定位精度，适用于对位置要求较高的场合。
此外，丝杠传动还具有较大的传动比，可以实现大范围的速度变换，满足不同工况下的需求。
在实际应用中，丝杠传动有哪些注意事项呢？首先，要注意丝杠传动的润滑保养。
由于螺纹副的工作原理，丝杠传动在工作过程中会产生较大的摩擦力，因此需要定期进行润滑保养，以确保传动效率和使用寿命。
其次，要注意丝杠传动的安装和使用环境。
丝杠传动在安装和使用过程中，要保证其工作环境干净、无尘、无水，以免影响传动效果和寿命。
另外，要注意丝杠传动的负载和速度范围。
在选择丝杠传动时，要根据实际负载和速度需求进行合理选择，以免造成过载或速度不匹配的情况。
总的来说，丝杠传动作为一种常见的机械传动方式，具有较高的传动效率、定位精度和传动比，广泛应用于各种机械设备中。
在实际应用中，我们需要注意丝杠传动的润滑保养、安装和使用环境，以及负载和速度范围的选择。
只有这样，才能充分发挥丝杠传动的优势，确保机械设备的正常运行和使用寿命。

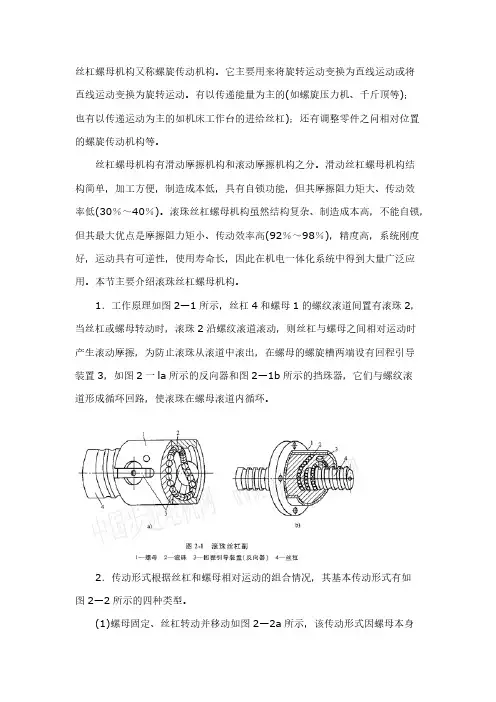

丝杠螺母机构又称螺旋传动机构。
它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。
有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。
丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。
滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。
滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。
本节主要介绍滚珠丝杠螺母机构。
1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。
2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。
(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。
但其轴向尺寸不宜太长，否则刚性较差。
因此只适用于行程较小的场合。
(2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。
其特点是结构紧凑，丝杠刚性较好。
适用于工作行程较大的场合。
(3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。
(4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。
此外，还有差动传动方式，其传动原理如图2_3所示。

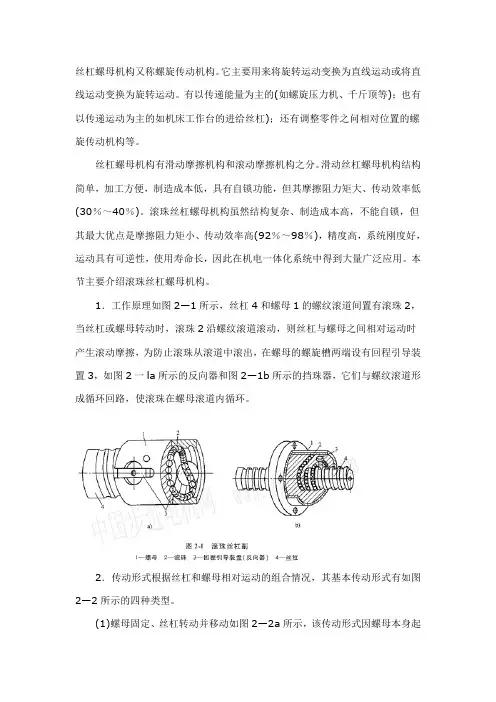

丝杠螺母机构又称螺旋传动机构。
它主要用来将旋转运动变换为直线运动或将直线运动变换为旋转运动。
有以传递能量为主的(如螺旋压力机、千斤顶等)；也有以传递运动为主的如机床工作台的进给丝杠)；还有调整零件之问相对位置的螺旋传动机构等。
丝杠螺母机构有滑动摩擦机构和滚动摩擦机构之分。
滑动丝杠螺母机构结构简单，加工方便，制造成本低，具有自锁功能，但其摩擦阻力矩大、传动效率低(30％～40％)。
滚珠丝杠螺母机构虽然结构复杂、制造成本高，不能自锁，但其最大优点是摩擦阻力矩小、传动效率高(92％～98％)，精度高，系统刚度好，运动具有可逆性，使用寿命长，因此在机电一体化系统中得到大量广泛应用。
本节主要介绍滚珠丝杠螺母机构。
1．工作原理如图2—1所示，丝杠4和螺母1的螺纹滚道间置有滚珠2，当丝杠或螺母转动时，滚珠2沿螺纹滚道滚动，则丝杠与螺母之间相对运动时产生滚动摩擦，为防止滚珠从滚道中滚出，在螺母的螺旋槽两端设有回程引导装置3，如图2一la所示的反向器和图2—1b所示的挡珠器，它们与螺纹滚道形成循环回路，使滚珠在螺母滚道内循环。
2．传动形式根据丝杠和螺母相对运动的组合情况，其基本传动形式有如图2—2所示的四种类型。
(1)螺母固定、丝杠转动并移动如图2—2a所示，该传动形式因螺母本身起着支承作用，消除了丝杠轴承可能产生的附加轴向窜动，结构较简单，可获得较高的传动精度。
但其轴向尺寸不宜太长，否则刚性较差。
因此只适用于行程较小的场合。
(2)丝杠转动、螺母移动如图2-2b所示，该传动形式需要限制螺母的转动，故需导向装置。
其特点是结构紧凑，丝杠刚性较好。
适用于工作行程较大的场合。
(3)螺母转动、丝杠移动如图2_2c所示，该传动形式需要限制螺母移动和丝杠的转动，由于结构较复杂且占用轴向空间较大，故应用较少。
(4)丝杠固定、螺母转动并移动如图2—2d所示，该传动方式结构简单、紧凑，但在多数情况下使用极不方便，故很少应用。
