VMware下uClinux移植以及Skyeye仿真调试详解

  • 格式：pdf
  • 大小：178.36 KB
  • 文档页数：12

|_linux-2.4.x/linux 13.ln –s images/romfs.img boot.rom（链接生成 boot.rom 文件）
七、 启动uclinux内核
1. $cd usr/src/uClinux-dist 2. 新建 skyeye 仿真配置文件 skyeye.conf
cpu: arm7tdmi mach: at91 mem_bank: map=M, type=RW, addr=0x00000000, size=0x00004000 mem_bank: map=M, type=RW, addr=0x01000000, size=0x00400000 mem_bank: map=M, type=R, addr=0x01400000, size=0x00400000, file=images/romfs.img mem_bank: map=M, type=RW, addr=0x02000000, size=0x00400000 mem_bank: map=M, type=RW, addr=0x02400000, size=0x00008000 mem_bank: map=M, type=RW, addr=0x04000000, size=0x00400000 mem_bank: map=I, type=RW, addr=0xf0000000, size=0x10000000
六、 编译uclinux内核
1. 以 root 登陆 linux 2. 从/mnt/hgfs 下拷贝 uClinux-dist-20030909.tar.gz 到/usr/src 3. $cd usr/src 4. $tar zxvf uClinux-dist-20030909.tar.gz 解压缩 5. $cd usr/src/uClinux-dist 6. 修改 uClinux-dist/vendor/config/armnommu/config.arch 以及 7. uClinux-dist/linux-2.4.x/MakeFile 下的$CROSS_COMPILE 变量 arm-linux改为 arm-elf8. $make menuconfig 9. $make dep 10.$make 11.等待编译完成 12.编译完成生成 uClinux-dist/ |_romfs/ |_images/romfs.img image.bin
3. 4. 5. 6. 7.
运行 VMware 虚拟机 创建一个 linux 的虚拟系统 选择 linux 运行环境为 windows XP professional 输入新创建的虚拟机名称为 RedHat90 虚拟机设置： Memory256M， CDROM 选择 ISO 映像文件： 网络选择网桥 USB 选择自动 声卡选择自动 处理器选择 2 8. Options 设置： 添加 Shared Folders，选择 windows 下可供 linux 访问的目录 9. 安装 linux，选择手动分区： /hda1 50M 挂载/root 目录 /swap 100M 挂载交换分区 /hda2 所有剩余空间挂载 /根目录 10.选择完全安装 linux 11.更换下一张光盘直到安装完成 12.安装 VMware Tools： 运行 Linux 运行虚拟光驱（若安装） 菜单/VM/settings/ CDROM 选择物理盘 G： （或选择虚拟光驱） 菜单/VM/Install VM Tools 以 root 用户登陆 linux $mount /dev/cdrom /mnt （挂载 cdrom 到 mnt 下） 从/mnt/hgfs 下拷贝 VMware-tools-xxxx.rpm 到/usr/bin 运行终端
VMware下uClinux移植以及Skyeye仿真调试详解 姚明君
2009 年 02 月 04 日
VMware 下 uClinux 移植以及 Skyeye 仿真调试详解----------------------------------------------------1 姚明君------------------------------------------------------------------------------------------------------ 1 一、 安装 VMware 虚拟机------------------------------------------------------------------------- 3 二、 安装 Daemon 虚拟光驱---------------------------------------------------------------------- 3 三、 安装 Linux 开发环境----------------------------------------------------------------------- 3 四、 安装 uclinux 编译工具--------------------------------------------------------------------- 4 五、 安装 skyeye 硬件仿真工具---------------------------------------------------------------- 4 六、 编译 uclinux 内核--------------------------------------------------------------------------- 4 七、 启动 uclinux 内核--------------------------------------------------------------------------- 5 八、 加载用户应用程序--------------------------------------------------------------------------- 5 九、 总述--------------------------------------------------------------------------------------------- 6 十、 附录--------------------------------------------------------------------------------------------- 6
一、 安装VMware虚拟机
1. 在 windows 下双击 VMware-workstation-5.5.2-29772，安装虚拟机
二、 安装Daemon虚拟光驱
1. 在 windows 下解压并安装 Daemon Tools Litev.rar
三、 安装Linux 开发环境
2. 运行 Daemon Tools Litev，并选择打开 RedhatLinux9·0DiskISO 文件
3. $skyeye -e linux-2.4.x/linux 4. 见到出现“welcom to uClinux”图标，uClinux 已经启动 5. $Ctrl+c 可以退出 uClinux 回到 linux 虚拟系统
八、 添加用户应用程序
1. 重启 linux 虚拟系统，并以 root 登陆 2. $cd usr/src/uClinux-dist 3. $mkdir hello 4. $cd hello 5. 创建一个 C 文件 hello.c #include <stdio.h> int main(void) { int i; for(i = 0; i < 6; i++){ printf("i = %d ",i); printf("Hello, embedded linux!\n"); } return 0; } 6. arm-elf-gcc –Wl，-elf2flt –o hello hello.c 7. 在 uClinux-dist 目录下创建 romfs 目录 8. 在/mnt 目录下创建 tmp 目录 9. $cd usr/src/uClinux-dist 10.$mount –o loop boot.rom /mnt/tmp 挂载 boot.rom 至/mnt/tmp 下 11.$cp –r /mnt/tmp/* romfs 复制/mnt/tmp 下所有文件至 ro 的移植简单来说就是在 linux 环境下“复制”一个微型的包含有用 户应用程序的 linux，以供在单片机下运行。 2. 方法是 A．复制一个 uClinux 源码作为基础 B．配置和编译一个符合自己硬件系统的 uClinux 内核，生成的 boot.rom 与 linux 有同样的目录结构 C．编制和编译自己的应用程序，生成*.o 文件 D．将*.o 文件复制到 uClinux/romfs/bin 下，重新编译生成 boot.rom，这 个 boot.rom 就是包含有用户应用程序的 uClinux 十、 附录 1. 2. 3. 4. 5. 6. VMware 版本：VMware-workstation-5.5.2-29772 虚拟光驱版本：Daemon Tools Litev.rar linux 版本：RedhatLinux9·0DiskISO uClinux 版本：uClinux-dist-20030909.tar arm 编译工具：arm-elf-tools-20040427.sh skyeye 版本：skyeye-1.2.4_rel.tar.gz
12.复制/hello 下 hello.o 文件至 romfs/bin 下 13.$genromfs –f boot.rom –d romfs/ 重新链接生成 boot.rom 文件 14.$skyeye –e vlinux-2.4.x/linux 运行 uClinux 出现命令行/> 15./>./hello 执行 hello.o 文件 16.显示： i = 0 Hello, embedded linux! i = 1 Hello, embedded linux! i = 2 Hello, embedded linux! i = 3 Hello, embedded linux! i = 4 Hello, embedded linux! i = 5 Hello, embedded linux! 17.用户应用程序添加成功。

合集下载

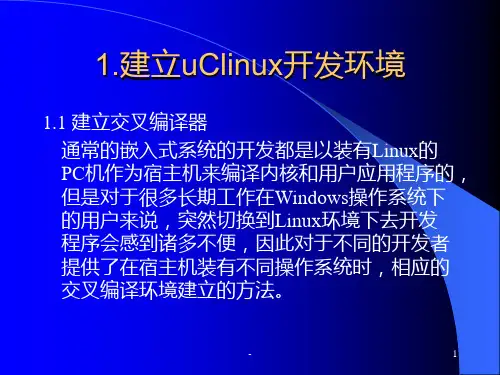

3.uClinux移植过程PPT课件

3.uClinux移植过程PPT课件


-
3
交叉编译器安装： 下载: arm-elf-tools-20030314.sh 在超级用户环境下运行： sh arm-elf-tools-20030314.sh
-
4
1.1.2 为安装windows的宿主机建立交叉编译器
1. Cygwin软件介绍
为了在Windows下开发嵌入式操作系统应 用程序，可以在Windows环境下装上Cygwin软 件。Cygwin是一个在Windows平台上运行的 Unix模拟环境，是Cygnus Solutions公司开发的 自由软件。它对于学习掌握Unix/Linux操作环 境，或者进行某些特殊的开发工作，尤其是使 用GNU工具集在Windows上进行嵌入式系统开 发，非常有用。
1.建立uClinux开发环境
1.1 建立交叉编译器 通常的嵌入式系统的开发都是以装有Linux的 PC机作为宿主机来编译内核和用户应用程序的， 但是对于很多长期工作在Windows操作系统下 的用户来说，突然切换到Linux环境下去开发 程序会感到诸多不便，因此对于不同的开发者 提供了在宿主机装有不同操作系统时，相应的 交叉编译环境建立的方法。
-
7
图1
-
8
安 装 的 时 候 建 议 最 好 不 要 安 装 到 C:\ 目录下，比如安装在D:\下。
在安装的过程中，会让用户选择安装 哪些包，这些包主要是确定开发环境， 编译工具等，如果不能确定具体需要哪 些包的话，而硬盘空间足够的情况下， 就选择全部安装。在出现的对话框的 ‘’All‘’的右边点击‘’Default‘’，直到 变成‘’Install‘’，如下图2所示
-
1
1.1.1．为安装Linux的宿主机建立交叉编译器
首先，要在宿主机上安装标准Linux操作系 统，如RedHat Linux(本书使用的是Redhat 7.2)， 一定要确保计算机的网卡驱动、网络通讯配置 正常，有关如何在PC机上安装Linux操作系统 的问题，请参考有关资料和手册。
VMware桥接网络模式 详解

VMware桥接网络模式 详解

VMware虚拟机桥接设置详解--解决那些会配置,桥接\NAT\Hostonly,原理也都理解但是死活ping不通的问题--解决那些用习惯了VirtualBox 回来用Vmware 感觉各种垃圾的问题一. 环境:windowsXP做主系统(client), redhat linux做虚拟机(server), VMware 版本号:5.5.1 build 19175[server][Client]| | [switch]二. 目标:为了在实现C/S模式的WEB服务,需要在构建好的虚拟机linux系统中进行网络设置,同时更改XP的网络设置三. 具体操作:1. 原来windowsXP通过DHCP上互联网,为了和linux系统联网,将XP更改IP为192.168.0.xxx网段的: <修改成静态地址>192.168.0.200(最后这一段可随意,范围为1-254)2. 在想要桥接的网卡的属性中,一定要勾选VMware Bridge Protocol(其默认为VMnet0)*重点* 在其他网卡上面一定要去掉该协议。

如果所有网卡都有该协议vmware 不知道该在哪个网卡上桥接。

<相当于指定桥接网卡>这个和vbox 不同，vbox添加网络时是手动指定桥接网卡的。

3. 虚拟机中的系统设置为bridged方式联网4.将VMware 网络设置如下:其中因为是桥接方式联网,所以VMnet0 要设为物理网卡,如图4-1.这里的物理网卡是我要桥接的，你们可以指定自己指定的网卡。

图4-1 不要选择自动桥接,如图4-2.图4-25. 进入linux系统, 设置IP,网关路由及DNS设置完后,重启一下网络服务: # service network restart, 如果立即不能ping 通主机,可以再做一次重启.至此, 主机与linux相互能PING 通.2012/09/19Antonio@CyberGreatwall。

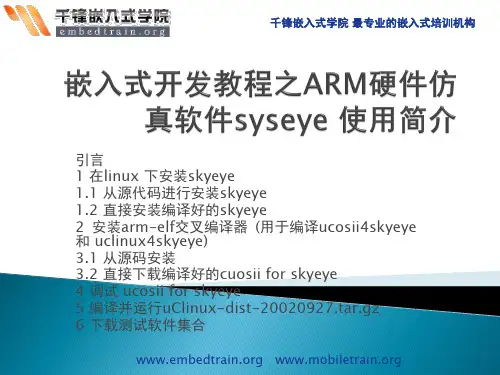

嵌入式开发教程之ARM硬件仿真软件syseye 使用简介

嵌入式开发教程之ARM硬件仿真软件syseye 使用简介



千锋嵌入式学院 最专业的嵌入式培训机构







3.1 从源码安装 下载ucosii for skyeye源代码，目前的最新版本源 代码为ucosii4skyeye-v1.8.2.tgz 解压文件： tar zxf ucosii4skyeye-vx.x.x.tgz 进入解压生成的目录下，编译ucosii for skyeye： cd ucosii4skyeye make config make dep make 结束后，则生成五个sample的执行文件，分别位 于ucosii4skyeye/samples/对应的应用名目录下。

千锋嵌入式学院 最专业的嵌入式培训机构






这个时候就可以用skyeye来调试运行kernel了， 在/usr/src/uclinux-dist执行如下命令： skyeye linux-2.4.x/linux (skyeye)target sim (skyeye)load (skyeye)run kernel start..... 注意: 要在 skyeye.conf 所在目录下执行skyeye。

千锋嵌入式学院 最专业的嵌入式培训机构




1.1 从源代码进行安装skyeye 下载最新的skyeye-v0.x.x.tar.bz2源码包，目前 最新的为skyeye-v0.4.7.tar.bz2 解开skyeye-v0.x.x.tar.bz2 ： tar jxf skyeye-v0.x.x.tar.bz2 进入解压后的skyeye目录，按照SkyEye.README 介绍的步骤做configure,make,make install cd skyeye ./configure --target=arm-elf -prefix=/usr/local --without-gtk-prefix -without-gtk-exec-prefix --disable-gtktest

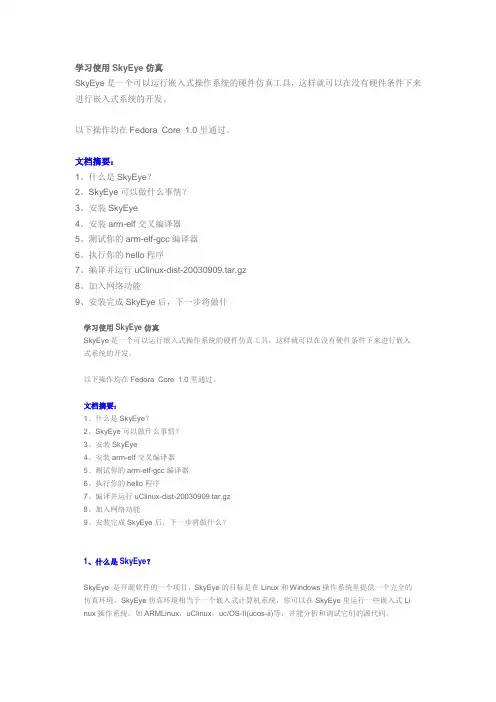

ARM开发学习使用SkyEye仿真.
