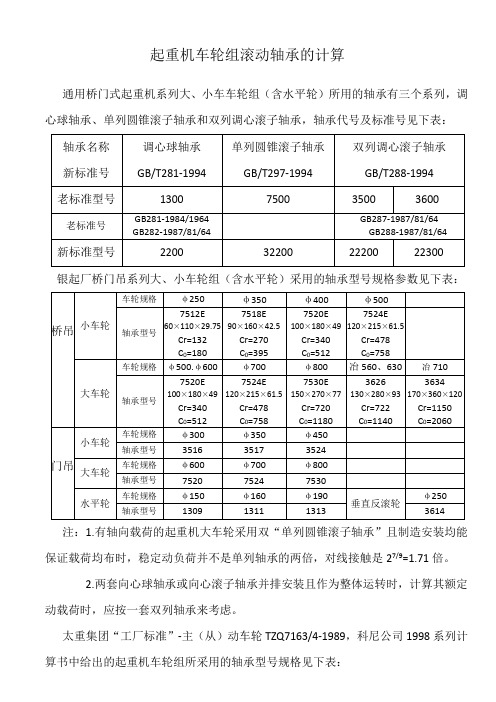

起重机车轮组滚动轴承的计算通用桥门式起重机系列大、小车车轮组（含水平轮）所用的轴承有三个系列，调心球轴承、单列圆锥滚子轴承和双列调心滚子轴承，轴承代号及标准号见下表：银起厂桥门吊系列大、小车轮组（含水平轮）采用的轴承型号规格参数见下表：注：1.有轴向载荷的起重机大车轮采用双“单列圆锥滚子轴承”且制造安装均能保证载荷均布时，稳定动负荷并不是单列轴承的两倍，对线接触是27/9=1.71倍。

2.两套向心球轴承或向心滚子轴承并排安装且作为整体运转时，计算其额定动载荷时，应按一套双列轴承来考虑。

太重集团“工厂标准”-主（从）动车轮TZQ7163/4-1989，科尼公司1998系列计算书中给出的起重机车轮组所采用的轴承型号规格见下表：近年来，由于单列圆锥滚子轴承（含为避免会产生的附加轴向力而成对配制时）轴向游隙的大小对能否良好工作影响很大，装配及使用过程中又不便调整，故寿命较差，已为双列调心滚子轴承所代替，这可从太重和科尼的产品得到证实。

本次系列设计，车轮组使用双列调心滚子轴承（GB288-1994），按手册推荐“应优先选用经结构优化设计的类别”的原则，全部选用22200C/W33或22300C/W33型（C-经设计改进,加强型；W33-轴承外圈上有三个油槽和3个油孔）。

本次设计采用的大小车轮轴承见下表：一．滚动轴承的选用程序1．滚动轴承按照需要确定类型后，应该按实际承受的载荷计算出当量动载荷，再根据所需要的寿命计算出额定动载荷C和额定静载荷C O，按照不大于轴承性能表中的额定值查选型号规格；2. 选择轴承的精度、游隙、与轴及轮毂的配合，润滑剂及润滑方法3. 轴承的密封及轴向的固定二. 按标准推荐的方法计算选择轴承的型号规格车轮组轴承属于低速旋转的轴承，宜按额定动载荷和额定静载荷的计算值，取其中较大者查滚动轴承性能表选择轴承。

1.基本额定动载荷C的计算C=(f h f m f d/f n f T)P＜Cr上式中：f h-寿命因数，按相应的工作级别规定的使用寿命值查表7-2-23选取。

带顶丝外球面轴承UC200系列轴承规格、性能、型号对照参数表承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m GdsmmUC202154027.41411.515.9 4.5M5×0.80.14 UC203174027.41411.515.9 4.5M5×0.80.13 UC204204731.01712.318.7 5.0M6×1.00.18 UC205255234.11714.319.8 5.0M6×1.00.22 UC206306238.11915.922.2 5.0M6×1.00.34 UC207357242.92017.525.47.0M8×1.00.52 UC208408049.22119.030.28.0M8×1.00.68 UC209458549.22219.030.28.0M8×1.00.78 UC210509051.62219.032.610.0M10×1.250.85 UC2115510055.62522.233.410.0M10×1.25 1.22 UC2126011065.12725.439.710.0M10×1.25 1.65 UC2136512065.12925.439.710.0M10×1.25 1.96 UC2147012574.63030.244.412.0M12×1.5 2.06 UC2157513077.83033.344.512.0M12×1.5 2.30 UC2168014082.63333.349.312.0M12×1.5 2.79 UC2178515085.73534.151.612.0M12×1.5 3.59 UC2189016096.03739.756.312.0M12×1.5 4.56带顶丝外球面轴承UC300系列轴承规格、性能、型号对照参数表承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m G dsmm UC3052562382015236M6×1.00.35 UC3063072432317266M8×1.00.56 UC3073580482519298M8×1.00.71 UC30840905227193310M10×1.25 1.00 UC309451005729223510M10×1.25 1.36 UC310501106132223912M12×1.50 1.65 UC311551206634254112M12×1.50 2.08 UC312601307136264512M12×1.50 2.60 UC313651407538304512M12×1.50 3.24 UC314701507840334512M12×1.50 3.91 UC315751608242325014M14×1.50 4.70 UC316801708644345216M16×1.50 5.06 UC317851809646405616M16×1.50 6.9 UC318901909648405616M16×1.508.03 UC3199520010350416216M16×1.508.91 UC32010021510854426618M18×1.5011.2带顶丝球轴承SB200系列轴承规格、性能、型号对照参数表轴承型号Bearing No.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n m GdsmmSB20317402212 6.016.0 4.5M5×0.80.07 SB204204725147.018.0 5.0M6×1.00.13 SB205255227157.519.5 5.0M6×1.00.18 SB206306230168.022.0 6.0M6×1.00.26 SB207357232178.523.57.0M6×1.00.43 SB208408034189.025.08.0M6×1.00.60带偏心套球轴承SA200系列轴承规格、性能、型号对照参数表轴承型号BearingNo.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Be l Bi n d1H GdsmmSA20317401328.619.1 6.528.613.5 5.0M6×1.00.12 SA20420471531.021.57.533.313.5 5.0M6×1.00.13 SA20525521531.021.57.538.113.5 5.0M6×1.00.21 SA20630621835.723.89.044.515.9 6.0M6×1.00.33 SA20735721938.925.49.555.017.5 6.5M8×1.00.56 SA20840802243.730.21160.318.3 6.5M8×1.00.69带圆锥孔外球面球轴承UK200系列轴承规格、性能、型号对照参数表轴承型号BearingNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm D Bi Be n mUK2052025521723350.24 UK2062530621926380.40 UK2073035722028430.55 UK2083540802129460.72 UK2094045852230500.80 UK2104550902232550.93 UK2115055100253659 1.91 UK2125560110273862 1.52 UK2136065120294065 1.91 UK2156575130304373 2.56 UK2167080140334678 3.23 UK2177585150354882 3.93 UK2188090160375086 4.75立式座UCP200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm h a e b S1S2g w n BiUCP2021530.212795381319146211.527.40.63 UCP2031730.212795381319146211.527.40.60 UCP2042033.312795381319146512.331.00.66 UCP2052536.5140105381319157114.334.10.80 UCP2063042.9165121481721178315.938.1 1.30 UCP2073547.6167127481721189317.542.9 1.60 UCP2084049.2184137541721189819.049.2 1.83方形座UCF200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm a e i g l z s n BiUCF202158664151125.530.91211.527.40.56 UCF203178664151125.530.91211.527.40.54 UCF 204208664151125.533.71212.331.00.61 UCF205259570161327.035.81214.334.10.80 UCF2063010883181331.040.21215.938.1 1.11 UCF2073511792191534.044.41417.542.9 1.66 UCF20840130102211536.051.21619.049.2 1.93 UC20945137105221638.052.21619.049.2 2.28 UCF21050 143111221640.054.61619.051.6 2.57 UCF21155162130251843.058.41922.255.6 3.98 UCF21260175143291848.068.71925.465.1 4.30 UCF21365187149302250.069.71925.465.1 5.49 UCF21470193152312254.075.419330.274.6 6.47 UCF21575200159342256.078.51933.377.8 6.54 UCF21680208165342258.083.32333.382.67.86 UCF21785220175362463.087.62334.185.79.77 UCF21890235187402468.096.32339.796.011.72Unit No.Dimensions mm Bolt SizemmBearingNo.HousingNo.Weight(kg)d ae i g I s z B1 nF20420 86 64 15 12 25.5 12 41.6 43.7 17.1 M10 F2040.63 F20525 95 70 16 14 27 12 42.9 44.4 17.5 M10 205F2050.87F20630 108 83 18 14 31 12 48.1 48.4 18.3 M10 206F206 1.25 F20735 117 92 19 16 34 14 51.3 51.1 18.8 M12 207F207 1.58 F20840 130 102 21 16 36 16 55.9 56.3 21.4 M14 208F208 1.99 F20945 137 105 22 18 38 16 56.9 56.3 21.4 M14 209F209 2.32 F21050 143 111 22 18 40 16 60.1 62.7 24.6 M14 210F210 2.61 F21155 162 130 25 20 43 19 68.6 71.4 27.8 M16 211F211 3.52 菱形座UCFL200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm a e b i g l z s n BiUCFL202151139060151225.530.91211.527.40.42 UCFL203171139060151225.530.31211.527.40.41 UCFL204201139060151225.533.71212.331.00.48 UCFL205251309968161427.035.81614.334.10.60 UCFL2063014811780181431.040.21615.938.10.98 UCFL2073516113090191634.044.41617.542.9 1.31 UCFL20840175144100211636.051.21619.049.2 1.53 UCFL20945188148108221838.052.21919.049.2 1.68 UCFL21050 197157115221840.054.61919.051.6 1.88 UCFL21155224184130252043.058.41922.255.6 3.10 UCFL21260250202140292048.068.72325.465.1 4.00 UCFL21365258210155302450.069.72325.465.1 5.00 UCFL21470265216160312454.075.42330.274.6 5.60 UCFL21575275225165342456.078.52333.377.8 6.20 UCFL21680290233180342458.083.32533.382.68.20 UCFL21785305248190362663.087.62534.185.79.26 UCFL21890320265205402668.096.32539.796.011.73凸台圆形座UCFC200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm a p i g j k s e f z n BiUCFC20215100781020.5571255.16225.911.527.40.77 UCFC20317100781020.5571255.16225.911.527.40.76 UCFC20420100 781020.5571255.16228.712.331.00.81 UCFC20525115901021.0671263.67029.814.334.1 1.09 UCFC206301251001023.0881270.78032.215.938.1 1.51 UCFC207351351101126.0891477.89036.417.542.9 1.98 UCFC208401451201126.01091484.810041.219.049.2 2.32 UCFC209451601321026.012141693.3105 4.0219.049.2 3.07 UCFC21050 1651381028.012141697.611042.619.051.6 3.28 UCFC211551851501331.0121519106.112546.422.255.6 4.20 UCFC212601951601736.0121519113.113556.725.465.1 5.45 UCFC213652051701636.0141519120.214555.711.565.1 5.91 UCFC214702151771740.0141819125.115061.411.574.67.26 UCFC215752201841840.0161819130.116062.511.577.88.02 UCFC216802402001842.0161823141.417067.312.382.69.92 UCFC217852502081845.0182023147.118069.633.387.511.58 UCFC218902652202250.0182023155.519078.339.796.013.74滑块座UCT200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径ShaftDia外型尺寸Dimensions(mm)重量Weight(kg) dmm o g s p q b k e a w j i h n BiUCT202151610513219511276899432216111.527.40.78 UCT203171610513219511276899432216111.527.40.77 UCT 204201610513219511276899432216112.331.00.81 UCT205251610513219511276899732246214.334.10.92 UCT20630161056372257128910211337287015.938.1 1.01 UCT20735161364372264128910212937307817.542.9 1.70 UCT208401916834929831610211414449338819.049.2 2.43 UCT209451916834929831610211714449358719.049.2 2.58 UCT21050 1916834929861610211714949379019.051.6 2.78 UCT21155251910264359522130146171613810622.255.6 4.17 UCT212603219102643510222130146194614211925.465.1 4.90 UCT213653221111704112126151167224704413711.527.47.30 UCT214703221111704112126151167224704613711.527.47.36 UCT215753221111704112126151167232704814011.527.47.99 UCT216803221111704112126165184235705114012.331.08.92 UCT217853829124734815730173198260735416214.334.111.46 UCT218904030130804814030190215275805517014.334.114.76产品说明：Unit No.Dimensions mm in. BearingNo.HousingNo.Weight(kg) d o g p g S b k e a w j l h t B nUCT20112 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC201T2040.80 UCT20215 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC202T2040.79 UCT20317 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC203T2040.78 UCT20420 16 10 51 32 19 51 12 76 89 94 32 21 61 44.5 31 12.7 UC204T2040.76 UCT20525 16 10 51 32 19 51 12 76 89 97 32 24 62 48 34.1 14.3 UC205T2050.81 UCT20630 16 10 56 37 22 57 12 89 102 113 37 28 70 53 38.1 15.9 UC206T206 1.22 UCT20735 16 13 64 37 22 64 12 89 102 129 37 30 78 59.5 42.9 17.5 UC207T207 1.44 UCT208 40 19 16 83 49 29 83 16 102 114 144 49 33 89 69 49.2 19 UC208T208 2.40 UCT20945 19 16 83 49 29 83 16 102 117 144 49 35 87 69 49.2 19 UC209T209 2.36 UCT21050 19 16 83 49 29 86 16 102 117 149 49 37 90高中心立式座UCPH200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm h a e b S1S2g w n BiUCPH2021570127954013191510111.527.40.92 UCPH2031770127954013191510111.527.40.91 UCPH2042070127954013191510112.331.00.96 UCPH20525801401055013191611414.334.1 1.20 UCPH20630901651215017211813015.938.1 1.60 UCPH20735951671276017211914017.542.9 2.10 UCPH208401001841377017251914919.049.2 2.70 UCPH209451051901467017252015719.049.2 3.10 UCPH210501102061597020252216519.051.6 3.50环形座UCC200系列轴承规格、性能、型号对照参数表带座轴承型号Bearing UnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm h a e bUCC20215722011.527.40.45 UCC20317722011.527.40.44 UCC20420722012.331.00.49 UCC20525802214.334.10.65 UCC20630852715.938.10.82 UCC20735902817.542.9 1.03 UCC208401003019.049.2 1.20 UCC209451103119.049.2 1.50 UCC21050 1203319.051.6 1.90 UCC211551253522.255.6 2.10 UCC212601303825.465.1 2.50 UCC213651404025.465.1 3.00窄立式座UCPA200系列轴承规格、性能、型号对照参数表带座轴承型号BearingUnitNo.轴径Shaft Dia外型尺寸Dimensions(mm)重量Weight(kg) dmm h a e b g w t r n BiUCPA2031730.2765238116212M10×1.511.527.40.63 UCPA2042033.3765238116212M10×1.512.331.00.66 UCPA2052536.5845638127215M10×1.514.334.10.89 UCPA2063042.9946648128418M14×2.015.938.1 1.31 UCPA2073547.61108048139520M14×2.017.542.9 1.71UCPA2084049.211684541310020M14×2.019.049.2 2.18 UCPA2094554.012090541310825M14×2.019.049.2 2.28 UCPA2105057.213094601411625M16×2.019.051.6 2.98 ZY2600系列剖分式轴承座轴承规格、性能、型号对照参数表型号 d d1 d1 D g1 g A A1 H H1 H0 L J N1 N S 重量(kg)适用轴承向心球轴承调心球轴承调心滚子轴承Z2605Y 25 20 32 62 32 60 82 52 50 22 95 190 150 14 16 M12 2 305 1305 1605Z2606Y 30 25 38 72 35 58 82 52 50 22 100 190 150 14 16 M12 2.2 306 1306 1606Z2607Y 35 30 44 80 41 66 90 60 60 25 120 210 170 14 16 M12 3.1 307 1307 1607Z2608Y 40 35 49 90 43 71 95 60 60 25 125 210 170 14 16 M12 3.4 308 130816083608 53608Z2609Y 45 40 55 100 46 79 105 70 70 28 140 270 210 18 20 M16 4.7 309 130916093609 53609Z2610Y 50 45 61 110 50 89 115 70 70 30 145 270 210 18 20 M16 5.2 310 131016103610 53610Z2611Y 55 50 67 120 53 94 120 80 80 30 160 290 230 18 20 M16 6.6 311 131116113611 53611Z2612Y 60 55 73 130 56 95 125 80 80 30 165 290 230 18 20 M16 74 312 131216123612 53612Z2613Y 65 60 78 140 58 100 130 90 95 32 185 330 260 22 25 M20 9.8 313 131316133613 53613Z2614Y 70 65 84 150 61 100 130 90 95 32 195 330 260 22 25 M20 11.2 314 131416143614 53614Z2615Y 75 70 90 160 65 104 140 100 100 35 205 360 290 22 25 M20 14.2 315 131516153615 53615Z2616Y 80 75 95 170 68 109 145 100 112 35 222 360 290 22 25 M20 14.2 316 131616163616 53616Z2617Y 85 78 101 180 70 115 155 110 112 40 227 400 320 26 31 M24 16 317 131716173617 53617Z2618Y 90 80 107 190 74 120 160 110 112 40 232 400 320 26 31 M24 20 318 131816183618 53618Z2619Y 95 85 113 200 77 130 170 120 125 45 250 420 350 26 31 M24 23.1 319 131916193619 53619Z2620Y 100 90 120 215 83 127 175 120 140 45 280 420 350 26 31 M24 30.8 320 132016203620 53620Z2622Y 110 100 133 240 90 142 190 130 150 50 305 460 390 26 31 M24 39.2 322 132216223622 53622Z2624Y 120 110 142 260 96 157 205 160 160 60 330 540 450 33 38 M30 45.8 324 1324 3624 53624 Z2626Y 130 115 155 280 103 167 215 160 170 60 350 560 470 33 38 M30 48 326 3626 53626ZY2500 系列剖分式轴承座轴承规格、性能、型号对照参数表号 d d1 d1 D g1 g A A1 H H1 H0 L J N1 N S 重量(kg)适用轴承向心球轴承调心球轴承调心滚子轴承Z2505Y 25 20 30 52 26 45 67 46 40 22 80 170 130 14 16 M12 1.4 205 1205150553505Z2506Y 30 25 36 62 28 53 77 52 50 22 95 190 150 14 16 M12 1.9 206 1206150653506Z2507Y 35 30 42 72 31 58 82 52 50 22 100 190 150 14 16 M12 2.2 207 1207150753507Z2508Y 40 35 48 80 31 61 85 60 60 25 120 210 170 14 16 M12 2.7 208 12081508350853508Z2509Y 45 40 52 85 31 59 85 60 60 25 122 210 170 14 16 M12 2.9 209 12091509350953509Z2510Y 50 45 58 90 31 64 90 60 60 25 125 210 170 14 16 M12 3.2 210 12101510351053510Z2511Y 55 50 64 100 33 69 95 70 60 28 140 270 210 18 20 M16 4.4 211 12111511351153511Z2512Y 60 55 70 110 36 75 105 70 70 30 145 270 210 18 20 M16 5.1 212 12121512351253512SN600 系列剖分式轴承座轴承规格、性能、型号对照参数表轴承座型号基本尺寸重量适用轴承型号适用紧定套定位环尺寸及数量DH8a b cgh12hh12L W m w vd2H12d3H 12f1H12f2 Number QTYSN605 62 185 52 22 24 50 80 90 150 15 20 21.5 31 3 4.2 2.1 13052305H305 HE305H2305 HE2305SR62×8.5SR62×1021SN606 72 185 52 22 37 50 82 95 150 15 20 26.5 38 4 5.4 2.8 13062306H306 HE306H2306 HE2306SR72×9SR72×1021SN607 80 205 60 25 41 60 90 110 170 15 20 31.5 43 4 5.4 3.5 13072307H307 HE307H2307 HE2307SR80×10SR80×1021SN608 90 205 60 25 43 60 95 115 170 15 20 36.5 48 4 5.4 4.2 130823082130822308H308 HE308H2308 HE2308SR90×10SR90×1021SN609 100 255 70 28 46 70 105 130 210 18 23 41.5 53 4 5.4 5.0 130923092130922309H309 HE309H2309 HE2309SR100×10.5SR100×1021SN610 110 255 70 30 50 70 115 135 210 18 23 46.5 58 4 5.4 6.1 131023102131022310H310 HE310H2310 HE2310SR110×11.5SR110×1021SN611 120 275 80 30 53 80 120 150 230 18 23 51.5 67 5 6.9 6.5 131123112131122311H311 HE311H2311 HE2311SR120×12SR120×1021SN612 130 280 80 30 56 80 125 155 230 18 23 56.5 72 5 6.9 7.9 131223122131222312H312 HE312H2312 HE2312SR130×12.5SR130×1021SN613 140 315 90 32 58 95 130 175 260 22 27 62 77 5 6.8 10.8 131323132131322313H313 HE313H2313 HE2313SR140×12.5SR140×1021SN614 160 345 100 35 65 100 140 195 290 22 27 67 82 5 8.1 14.6 131523152131522315H315 HE315H2315 HE2315SR160×14SR160×1021SN615 170 345 100 35 68 112 145 212 290 22 32 72 89 6 8.1 17.1 131623162131622316H316 HE316H2316 HE2316SR170×14.5SR170×1021SN616 180 380 110 40 70 112 155 218 420 26 35 77 94 6 8.1 18.7 131723172131722317H317 HE317H2317 HE2317SR180×14.5SR180×1021SN617 190 400 110 33 74 112 160 230 350 26 35 82 99 6 8.1 24.1 1318231822318H318 HE318H2318 HE2318SR190×15.5SR190×1021SN618 200 420 120 36 77 125 170 245 390 26 35 87 104 6 9.3 25.5 1319231922319H319 HE319H2319 HE2319SR200×16SR200×1021SN619 215 420 120 38 83 140 175 280 450 26 38 92 111 7 10.8 31 1320232022320H320 HE320H232 HE2320SR215×18SR215×1021SN620 240 460 130 40 90 150 190 300 470 28 42 102 125 8 10.7 41.4 1322232222322H322 HE322H2322 HE2322SR240×20SR240×1021SN624 260 540 160 50 96 160 205 325 520 33 42 113 135 8 10.7 54.6 22324 H2324 HE2324 SR260×10 1 SN626 280 560 160 50 103 170 215 350 560 33 45 118 140 8 12.2 67.2 22326 H2326 HE2326 SR280×10 1 SN628 300 630 170 55 112 180 235 375 580 35 45 128 154 9 12.2 92.6 22328 H2328 HE2328 SR300×10 1 SN630 320 680 180 55 118 190 245 395 560 35 52 138 164 9 12.2 101.5 22330 H2330 HE2330 SR320×10 1 SN632 340 710 190 60 124 200 255 415 580 42 52 143 173 10 13.7 122.3 22332 H2332 HE2332 SR340×10 1 SN500 系列剖分式轴承座轴承座型号基本尺寸重量Wtkg适用轴承型号适用紧定套定位尺寸及数量DH8A B CGH12HH12L W M U Vd2H12d3H12f1H13f2 Number QTYSN505 52 165 46 22 25 40 67 75 130 15 20 21.5 31 3 4.2 1.4 1250K2250K22205KH205 HE205H305 HE305SR52×5SR52×721SN506 62 185 52 22 30 50 77 90 150 15 20 26.5 38 4 5.4 1.9 1206K2206K22206KH206 HE206H306 HE306SR62×7SR62×1021SN507 72 185 52 22 33 50 82 95 150 15 20 31.5 43 4 5.4 2.0 1207K2207K22207KH207 HE207H307 HE307SR72×8SR72×1021SN508 80 205 60 25 33 60 85 110 170 15 20 36.5 48 4 5.4 3.2 1208K2208K22208KH208 HE208H308 HE308SR80×7.5SR80×1021SN509 85 205 60 25 31 60 85 112 170 15 20 41.5 53 4 5.4 3.0 1209K2209K22209KH209 HE209H309 HE309SR85×6SR85×821SN510 90 205 60 25 33 60 90 115 170 15 20 46.5 58 4 5.4 3.4 1210K2210K22210KH210 HE210H310 HE310SR90×6.5SR90×1021SN511 100 255 70 28 33 70 95 130 210 18 23 51.5 67 5 6.9 4.6 1211K2211K22211KH211 HE211H311 HE311SR100×6SR100×821SN512 110 255 70 30 38 70 105 135 210 18 23 56.5 72 5 6.9 5.0 1212K2212K22212KH212 HE212H312 HE312SR110×8SR110×1021SN513 120 275 80 30 43 80 110 150 230 18 23 62 77 5 6.8 6.8 1213K2213K22213KH213 HE213H313 HE313SR120×10SR120×1221SN515 130 280 80 30 41 80 115 155 230 18 23 67 82 5 6.8 7.4 1215K2215K22215KH215 HE215H315 HE315SR130×8SR130×1021SN516 140 315 90 32 43 95 120 175 260 22 27 72 89 6 8.1 9.5 1216K2216K22216KH216 HE216H316 HE316SR140×8.5SR140×1021SN517 150 320 90 32 46 95 125 185 260 22 27 77 94 6 8.1 10.0 1217K2217K22217KH217 HE217H317 HE317SR150×9SR150×1021SN518 160 345 100 35 62.4 100 145 195 290 22 27 82 99 6 8.1 12.8 1218K2218K22218K23218KH218 HE218H318 HE318H2318 HE2318SR160×16.2SR160×11.2SR160×10211SN519 170 345 100 35 53 112 140 210 290 22 27 87 104 6 8.1 15.4 1219K2219K22219KH219 HE219H319 HE319SR170×10.5SR170×1021SN520 180 380 110 40 70.3 112 160 218 320 26 32 92 111 7 9.3 17.8 2220k 22220K23220KH320 HE320H2320 HE2320SR180×12.1SR180×1021SN522 200 410 120 45 80 125 175 240 350 26 32 102 125 8 10.8 19 2222k 22222K23222KH322 HE322H2322 HE2322SR200×13.5SR200×1021SN524 215 410 120 45 86 140 185 270 350 26 32 113 135 8 10.7 26 22224K23224KH324 HE324H2324 HE2324SR215×14SR215×1021SN526 230 445 130 50 90 150 190 290 380 28 36 118 140 8 10.7 32 22226K23226KH326 HE326H2326HE2326SR230×13SR230×1021SN528 250 500 150 50 98 150 205 305 420 33 42 128 154 9 12.2 40 22228K23228KH328 HE328H2328 HE2328SR250×15SR250×1021SN530 270 530 160 60 106 160 220 325 450 33 42 138 164 9 12.2 47.2 22230K23230KH330 HE330H2330 HE2330SR270×16.5SR270×1021SN532 290 550 160 60 114 170 235 345 470 33 42 143 173 10 13.7 56.5 22232K23232KH332 HE332H2332 HE2332SR290×17SR290×1021SN300 系列剖分式轴承座2313 22313SR140×101SN315160345100356510014019529022278710468.111.4131523152131522315SR160×14SR160×1021SN316170345100356811214521229022279211168.113.0131623162131622316SR170×14.5SR170×1021SN317180380110407011215521832026329711679.316.0131723172131722317SR180×14.5SR180×1021SN31819040011033741121602303202635102125810.822.81318231822318SR190×15.3SR190×9.521SN31920042012036771251702453502635113135810.727.81319231922319SR200×15.8SR200×9.521SN32021542012038831401752803502635118140810.734.01320232022320SR215×17.5SR215×9.521SN32224046013040901501903003902838128154912.245.01322232222322SR240×19.8SR240×9.521SN32426054016050961602053254503342138164912.262.022324SR260×101 SN3262805601605010317021535047033421531831013.768.822326SR280×101 SN3283006301705511218023537552035451632931013.798.022328SR300×101 SN3303206801805511819024539556035451732031013.711622330SR320×101 SN3323407101906012420025541558042521832131013.713522332SR340×101 SN200 系列剖分式轴承座轴承座型号基本尺寸重量适用轴承型号适用紧定套定位环尺寸及数量DH8a b cgh12hh12L W m w vd2H12d3H 12f1H12f2Number QTYSN20552165462225406775130152031.5434 5.4 1.41205220522205H205 HE205H305 HE305SR52×5SR52×721SN20662185522230507790150152036.5484 5.4 1.91206220622206H206 HE206H306 HE306SR62×7SR62×1021SN20772185522233508295150152046.5584 5.4 2.01207220722207H207 HE207H307 HE307SR72×8SR72×1021SN208802056022336086110170152051.5675 6.9 3.01208220822208H208 HE208H308 HE308SR80×7.5SR80×102123230 HE3130H2330HE2330SR270×101SN23229055016060114 170235 345470 33 42 178204 10 13.7 56.5 2223222232H3132HE3132H2332HE2332SR290×17SR290×1021XHC4 系列剖分式轴承座轴承座型号基本尺寸重量dH8D Whh12b a m nH≈e c J S rXHC4-80 80 110 140 110 110 340 280 70 245 22 45 125 M20 4 25.9 XHC4-90 90 120 160 120 130 360 300 80 265 22 50 150 M20 4 35.4 XHC4-100 100 140 180 140 150 380 320 90 305 26 55 165 M24 4 49.0 XHC4-110 110 150 180 140 150 400 330 90 310 26 55 165 M24 5 53.2 XHC4-120 120 160 200 150 170 420 350 100 340 26 60 190 M24 5 72.4 XHC4-130 130 175 220 160 190 460 380 110 370 34 65 195 M30 5 93.4 XHC4-140 140 190 220 170 190 480 400 110 385 34 65 210 M30 5 105.9 XHC4-150 150 200 240 180 210 500 420 130 410 34 70 220 M30 5 128.7 XHC4-160 160 210 240 190 210 500 420 130 420 34 70 220 M30 5 130.7 H4000 系列剖分式轴承座轴承座型号基本尺寸重量dH8D Whh12b a m n C H J e t d1 r sH4050 50 70 75 50 60 200 160 30 25 105 90 14.5 M10 M10×1 2.5 M12 4.2 H4060 60 80 90 60 75 240 190 40 25 125 100 18.5 M12 M10×1 2.5 M16 6.5 H4070 70 95 105 70 90 260 210 45 30 140 120 18.5 M12 M14×1.5 2.5 M16 9.5 H4080 80 110 120 80 100 290 240 55 35 160 140 24 M16 M14×1.5 2.5 M20 14.5 H4090 90 120 135 85 115 300 250 70 35 170 150 24 M16 M14×1.5 3.0 M20 18.0 H4100 100 130 150 90 130 340 280 80 40 185 160 24 M16 M14×1.5 3.0 M20 23.0 H4110 110 140 165 95 140 350 290 85 40 190 170 24 M16 M14×1.5 3.0 M20 30.0 H4120 120 150 180 105 155 370 310 90 40 205 190 28 M20 M14×1.5 3.0 M24 41.5 H4140 140 175 210 120 170 390 330 100 45 230 210 28 M20 M14×1.5 4.0 M24 51.0 H4160 160 200 240 130 200 410 350 120 50 250 230 28 M20 M14×1.5 4.0 M24 59.5 H4180 180 220 270 140 220 460 400 140 50 260 260 35 M24 M14×1.5 4.0 M30 73.0 H4200 200 250 300 160 245 520 440 160 55 295 300 42 M30 M14×1.5 5.0 M36 98.0 H4220 220 270 320 170 265 550 470 180 60 360 330 42 M30 M14×1.5 5.0 M36 125.0 UK300+H2300 (290600) 型：带紧定套外球面轴承轴承代号外型尺寸(mm )重量(kg) 额定动负荷Cr(KN)额定静负荷Cor(KN)极限转速(r/min)新代号旧代号d0 dz D D1 B3 B B2 CUK305+H2305 290604 20 25 62 38 35 27 8 21 0.36 17.22 11.39 2800 UK306+H2306 290606 25 30 72 45 38 30 8 23 0.59 20.77 14.97 2600 UK307+H2307 290607 30 35 80 52 43 34 9 25 0.75 25.66 17.92 2200 UK308+H2308 290608 35 40 90 58 46 36 10 27 1.02 31.35 22.38 2000UK309+H2309 290609 40 45 100 65 50 39 11 30 1.38 40.68 30.00 1800 UK310+H2310 290610 45 50 110 70 55 42 12 32 1.68 47.58 35.71 1700 UK311+H2311 290611 50 55 120 75 59 44 12 34 2.06 55.05 41.91 1400 UK312+H2312 290612 55 60 130 80 62 48 13 36 2.53 62.88 48.60 1300 UK313+H2313 290613 60 65 140 85 65 49 14 38 3.08 72.21 56.68 1200 UK315+H2315 290614 65 75 160 98 73 56 15 42 4.84 87.25 71.67 1000 UK316+H2316 290615 70 80 170 105 78 58 17 44 5.75 94.57 80.351000 UK317+H2317 290616 75 85 180 110 82 61 18 46 6.72 102.05 89.52 950 UK318+H2318 290617 80 90 190 120 86 66 18 48 7.87 110.81 100.76 900 UK319+H2319 290618 85 95 200 125 90 67 19 50 9.02 120.51 113.75 850 UK320+H2320 290620 90 100 215 130 97 74 20 54 11.1 133.06 131.18 800 UK322+H2322 290622 100 110 240 145 105 82 21 60 14.9 157.66 167.64 700 UK324+H2324 290623 110 120 260 155 112 86 22 64 18.0 175.07 194.42 630 UK326+H2326 290624 115 130 280 165 121 90 23 68 23.3 194.93 226.71 560 UK328+H2328 29062512514030018013195247328.9211.38253.93500UK200+H2300 (290500) 型：带紧定套外球面轴承。

起重机车轮组滚动轴承的计算通用桥门式起重机系列大、小车车轮组（含水平轮）所用的轴承有三个系列，调心球轴承、单列圆锥滚子轴承和双列调心滚子轴承，轴承代号及标准号见下表：银起厂桥门吊系列大、小车轮组（含水平轮）采用的轴承型号规格参数见下表：注：1.有轴向载荷的起重机大车轮采用双“单列圆锥滚子轴承”且制造安装均能保证载荷均布时，稳定动负荷并不是单列轴承的两倍，对线接触是27/9=1.71倍。

2.两套向心球轴承或向心滚子轴承并排安装且作为整体运转时，计算其额定动载荷时，应按一套双列轴承来考虑。

太重集团“工厂标准”-主（从）动车轮TZQ7163/4-1989，科尼公司1998系列计算书中给出的起重机车轮组所采用的轴承型号规格见下表：近年来，由于单列圆锥滚子轴承（含为避免会产生的附加轴向力而成对配制时）轴向游隙的大小对能否良好工作影响很大，装配及使用过程中又不便调整，故寿命较差，已为双列调心滚子轴承所代替，这可从太重和科尼的产品得到证实。

本次系列设计，车轮组使用双列调心滚子轴承（GB288-1994），按手册推荐“应优先选用经结构优化设计的类别”的原则，全部选用22200C/W33或22300C/W33型（C-经设计改进,加强型；W33-轴承外圈上有三个油槽和3个油孔）。

本次设计采用的大小车轮轴承见下表：一．滚动轴承的选用程序1．滚动轴承按照需要确定类型后，应该按实际承受的载荷计算出当量动载荷，再根据所需要的寿命计算出额定动载荷C和额定静载荷C O，按照不大于轴承性能表中的额定值查选型号规格；2. 选择轴承的精度、游隙、与轴及轮毂的配合，润滑剂及润滑方法3. 轴承的密封及轴向的固定二. 按标准推荐的方法计算选择轴承的型号规格车轮组轴承属于低速旋转的轴承，宜按额定动载荷和额定静载荷的计算值，取其中较大者查滚动轴承性能表选择轴承。

1.基本额定动载荷C的计算C=(f h f m f d/f n f T)P＜Cr上式中：f h-寿命因数，按相应的工作级别规定的使用寿命值查表7-2-23选取。
