K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案第一部分基坑支护设计方案说明 (4)1 工程概况 (4)1.2项目概况 (4)1.3 环境概况 (4)1.4 基坑安全等级 (4)2 地质资料 (5)2.1地形地貌 (5)2.2工程地质 (5)2.3水文概况 (5)2.4 不良地质条件 (5)2.5地质参数 (5)3 支护方案设计 (6)3.1设计使用规范 (6)3.2设计资料依据 (6)3.3 支护方案 (6)4 基坑支护结构设计计算 (7)4.1 计算方法 (7)4.2 计算条件 (7)4.3计算结果 (7)5 支护结构施工技术要求 (7)5.1施工流程 (7)5.2 土钉施工技术要求 (8)5.3 喷射混凝土施工技术要求 (9)5.4 土方开挖技术要求 (9)5.5 基坑降排水 (10)6其它注意事项 (10)7 监测要求及内容 (11)7.1 监测技术要求 (11)7.2 监测内容 (11)7.3监测要求 (12)8质量检测 (12)9 应急措施 (12)9.1支护结构体系方面的应急处理措施 (12)9.2地下水方面的应急处理措施 (13)9.3环境保护方面的应急处理措施 (13)9.4应急资源 (13)10 备注 (14)第二部分基坑支护设计计算书 (15)1.AB段剖面计算 (15)2.BC段剖面计算 (18)3.CD段剖面计算 (21)4.DE段剖面计算 (24)4.EA段剖面计算 (27)第一部分基坑支护设计方案说明1 工程概况1.2项目概况⑴主体建筑总用地面积约11654.00m2左右,总建筑面积约54193.66m2左右,拟建建筑物共有5栋,地上6~34层,地下一层,结构形式为钢筋混凝土框架结构。
⑵基坑规模基坑大致呈矩形。
地下室外墙周长约425m,面积约8087m2。
⑶开挖深度本工程结构±0.00对应绝对标高+16.23m;场地整平后地面标高:ABC段场地相对标高-0.90m,底板标高-4.50m,底板厚600mm,垫层以100mm计;CDEA段场地相对标高-1.30m,底板标高-4.50m,底板厚600mm,垫层以100mm计;经计算,计算挖深为3.90/4.30m。
基坑支护锚杆工程施工方案计算书和结算1. 引言基坑支护是指在地下工程中,通过设置支护设施来保证基坑的稳定和安全施工。
锚杆工程是基坑支护的一种常用方法,通过锚杆的固结,将基坑围护结构与地层相互连接,以增加整体的稳定性和承载能力。
本文档将对基坑支护锚杆工程的施工方案计算和结算进行详细描述。
2. 施工方案计算2.1 建立工程模型在进行基坑支护锚杆工程施工方案计算之前,首先需要建立工程模型。
工程模型包括基坑的几何尺寸、地下水位、土层性质、荷载等信息。
根据这些信息,可以确定基坑的稳定性和锚杆的布置方式。
2.2 计算基坑的稳定性根据基坑的几何尺寸和土层性质,可以进行基坑的稳定性计算。
稳定性计算包括对土体的支持力和抗滑稳定性的计算。
根据计算结果,可以确定基坑支护的类型和施工参数。
2.3 设计锚杆的布置方案根据基坑的稳定性计算结果,可以确定锚杆的布置方案。
锚杆应该布置在土体的稳定区域,以提供足够的承载力和抗滑能力。
布置方案应考虑锚杆的类型、直径、间距和布置深度等参数。
2.4 计算锚杆的承载力根据锚杆的布置方案,可以进行锚杆的承载力计算。
计算包括锚杆的单个承载力和整体承载力。
单个承载力是指锚杆所承受的单个荷载。
整体承载力是指所有锚杆共同承受的荷载。
通过计算承载力,可以确定锚杆的数量和布置方式。
3. 施工方案结算3.1 确定施工方案根据施工方案计算的结果,可以确定具体的施工方案。
施工方案包括锚杆的材料、埋设方式、锚固长度、预应力力值等。
根据施工方案,可以计算锚杆的材料消耗量。
3.2 计算施工成本根据施工方案和材料消耗量,可以计算锚杆工程的施工成本。
施工成本包括人工、材料、设备等方面的费用。
通过计算施工成本,可以评估工程的经济性和可行性。
3.3 结算工程费用根据施工方案和施工成本,可以进行工程费用的结算。
工程费用的结算包括劳务费、材料费、设备费等方面的费用。
结算工程费用是评估工程质量和计划执行情况的重要指标。
4. 结论本文档对基坑支护锚杆工程的施工方案计算和结算进行了详细描述。
目录一、工程概况 (1)二、编制依据 (6)三、施工计划 (7)四、施工工艺技术 (8)五、施工安全保证措施 (11)六、劳动力计划 (23)七、计算书 (24)一、工程概况1. *****位于*****。
主要建筑包括3栋49层建筑,1栋33层建筑、2栋32-33层建筑、1栋29层建筑、1栋28-29层建筑及2层商服的裙楼,整个场地均有一层地下车库。
整个场地南高北低,施工场地交通便利,地理条件优越。
2. 拟建工程基坑四面无相邻建筑,场地平整完毕后,开挖深度北侧4.4米,其他三侧5.9米、局部高层位置7.05米。
基坑西侧距市政路10.5米,基坑东侧距市政路8.7米,基坑南侧距市政路7.7米。
拟建基坑平面位置图3. 工程地质概况:在基坑开挖深度影响范围内,根据土的成因、岩性及物理力学指标,将地基土由上至下共分五个主层。
1层腐殖土:黑色,欠固结状态,含植物根系,该层顶面埋深0m~3.8m,厚度0.3m~0.5m。
1-1层素填土:黄褐色,主要由粘性土组成,欠固结状态,上覆与①层腐殖土上,厚度0.4m~3.8m不等。
2层粉质粘土:黄褐色,湿,可塑状态,中压缩性土,有光泽,干强度中等,韧性中等,无摇震反映,该层顶面埋深0m~4.3m,层厚0.3m~2.5m。
2-1层粉质粘土:黄褐色,很湿,软塑状态,中压缩性土,稍有光泽,干强度韧性较低,有轻微摇震反应,该层顶面埋深1.8m~3.0m,层厚1.1m~1.8m。
3层粉细砂:灰色,饱和,稍密状态,颗粒均匀,矿物成分由长石、石英等组成,顶面埋深0.3m~4.8m,层厚7.6m~13.4m。
4层中粗砂:灰色,饱和,中密状态,分选性一般,矿物成分由长石、石英等组成,顶面埋深10.6m~14.6m,层厚0.3m~20.4m。
4. 工程水文地质条件勘察区地下水类型为孔隙潜水,微具承压性,含水层岩性为细砂、中砂、粗砂及砾砂,透水性较好,勘察时为枯水期,初见水位埋深6.2-9.8米,静止水位埋深5.4--9.3米,标高110.26--110.81米。

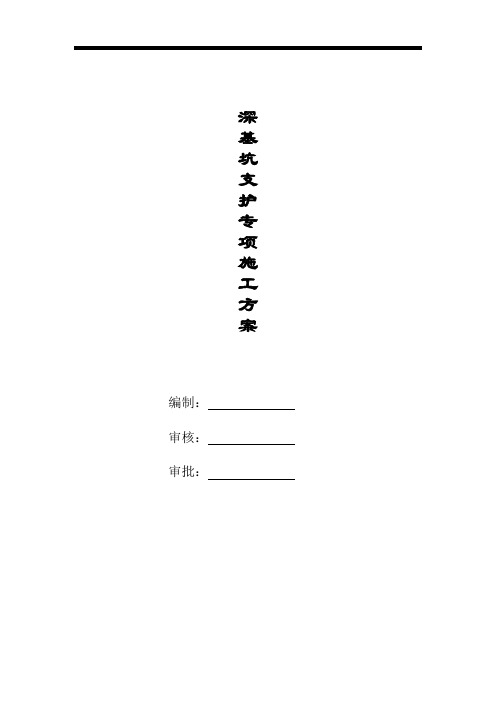

深基坑支护专项施工方案编制:审核:审批:编制日期:二〇一三年三月一日目录第一章工程概况 (1)一、项目概况 (1)二、编制依据 (1)第二章基坑支护设计概况 (3)一、基坑支护设计方案 (3)二、基坑地下水治理 (3)第三章施工部署 (4)一、项目班组组织和管理 (4)二、施工管理目标 (4)三、施工准备工作 (6)四、临时道路 (6)五、施工平面布置 (6)六、施工机械配备和劳动力组织 (7)七、施工临时用水管线敷设 (8)八、临时施工用电方案 (8)九、基坑总体施工顺序 (11)十、本基坑工程特点、重点和难点 (11)第四章施工方案和技术措施 (12)一、施工总概述和总施工安排流程 (12)二、土钉喷锚及预应力锚杆施工 (12)三、基坑降水方案 (14)四、施工监测方案 (15)第五章施工进度计划及措施 (19)一、工期分析 (19)二、施工进度措施 (19)第六章应急措施 (20)一、应急处置的原则 (20)二、施工水电突发事件、紧急情况及风险分析和预防措施 (20)三、应急预案工作流程图 (21)四、突发事件应急准备 (24)五、应急材料准备 (26)第七章工程质量保证措施 (29)一、组织措施 (29)二、土钉及预应力锚杆的质量控制 (29)第八章安全生产保证措施 (30)一、安全生产保证措施 (30)二、安全生产制度 (30)三、安全措施 (31)第九章文明施工保证措施 (34)一、文明施工措施管理目标 (34)二、场容场貌、文明建设保障措施 (34)深基坑支护专项施工方案第一章工程概况一、项目概况工程位于XXXXXXXX。
本工程分南地块与北地块。
其中北地块为地下二层地下室和地上一层半地下室,地上为两栋塔楼(A1、A2栋30层住宅)及一层裙楼组成;南地块为地下二层地下室和地上一层半地下室,地上为两栋塔楼(A32层住宅、A4栋29层公寓)及一层裙楼组成;北地块负三层为人防平战结合停车库和设备用房,负一层、负二层为停车库和设备用房。
锚杆基坑支护施工方案锚杆基坑支护是一种常用的基坑支护方式,适用于土层深厚、土质较稳定的基坑工程。
本文将介绍一种锚杆基坑支护施工方案。
一、工程概况1. 工程名称:某地基坑支护工程2. 工程地点:某市某区3. 基坑规模:长45米,宽30米,深15米4. 施工期限:30天二、施工方案1. 基坑开挖:根据基坑规模,采用机械开挖方式进行开挖,同时将开挖出的土方利用于填筑边坡。
2. 锚杆支护:(1)确定锚杆参数:根据基坑深度和土层情况,确定锚杆的长度、直径和间距。
锚杆长度为10米,直径为32毫米,间距为1.5米。
(2)施工工艺:首先,在基坑边缘用足够的土方进行临时支护,以确保施工过程中的安全性。
然后,进行钻孔作业,在基坑边缘及基坑内部钻孔,深度达到设定锚杆长度。
接下来,将锚杆放入钻孔内,并注入高强度灌浆剂。
最后,将锚杆与锚杆之间用螺纹连接,并进行紧固作业。
3. 排水系统:基坑施工过程中,地下水及降水需进行排水处理。
根据现场实际情况,采用井点式排水系统,设置排水井并连接排水管。
同时,在地下水位较高的部分,设置抽水井进行抽水处理。
4. 来料运输:基坑支护施工过程中,需要大量的材料如钢筋,水泥等。
为提高施工效率,可以在基坑边缘设置材料堆放区,方便材料的运输和使用。
5. 安全措施:为确保施工过程的安全性,必须做好相关的安全措施。
包括:设置警示标志,对基坑进行围护,制定施工安全规范,进行定期安全教育培训等。
三、施工流程1. 搭建临时支护:按照基坑边缘搭建临时支护,确保施工过程中的安全性。
2. 开挖基坑:采用机械开挖方式进行基坑的开挖,同时将开挖出的土方利用于填筑边坡。
3. 进行排水系统施工:根据井点式排水系统的设计,进行排水井和管道的安装。
4. 进行锚杆支护施工:进行钻孔、锚杆放置、注浆等工艺操作。
5. 进行来料运输:按照施工需要,统一管理材料的运输和堆放。
6. 进行施工安全措施:包括设置警示标志、围护基坑、制定安全规范等。
锚杆基坑支护施工方案1. 引言基坑支护是工程建设中非常重要的一环,特别是在高层建筑和地下结构工程中。
锚杆基坑支护施工方案是在深基坑挖掘过程中,为了保证基坑周围土体的稳定性和施工安全,采取的一种支护方式。
本文将详细介绍锚杆基坑支护施工方案的设计原则、施工步骤和技术要点等内容。
2. 设计原则在设计锚杆基坑支护施工方案时,应考虑以下几个原则: - 安全性原则:保证工程施工期间的安全,防止基坑塌方等事故的发生。
- 经济性原则:满足工程的需求,同时尽可能减少施工成本。
- 可行性原则:支护方案应是可行的,材料易于获取,施工工艺和设备要求合理。
- 环保性原则:施工所产生的废料和废水应得到合理处理,不对环境造成污染。
3. 施工步骤3.1 基坑挖掘•根据设计要求,进行基坑标定,确定基坑的尺寸和形状。
•使用挖掘机等施工设备进行基坑的挖掘,同时进行土方的料场设置和排水设施的设置。
•在挖掘过程中,根据土质情况进行必要的加固和处理,保证基坑的稳定性。
3.2 预应力锚杆施工•在基坑周边设置锚杆洞口,在洞口设置嵌固钢套筒,用来锚固锚杆。
•根据设计要求,设置锚杆的材料、直径、长度和锚固位置等参数。
•钻孔施工完成后,将锚杆沿钻孔方向插入钢套筒中,使用液压泵将锚杆锚固在岩土层中。
•按照设计要求,设置锚杆的预紧力,保证其对周围土体的约束力。
3.3 排水系统施工•根据基坑周边的地下水位和土质情况,设置合适的排水系统。
•进行排水设施的布置,包括水井、排水管道等。
•启用排水系统,将基坑内的地下水及时排泄,保证基坑施工的干燥。
3.4 基础处理与支撑结构施工•根据基坑底部的情况,进行必要的基础处理,包括基础夯实、沉降观测等。
•根据设计要求,设置支撑结构的类型、材料和布置方式等参数。
•进行支撑结构的施工,包括地锚、水平支撑、立柱支撑等。
3.5 监测与维护•在施工过程中,进行对基坑及支撑结构的监测,包括沉降观测、位移观测等。
•根据监测结果,及时采取维护措施,保证基坑支护结构的稳定性和安全性。
基坑支护(锚杆)专项施工方案一、前言基坑支护是地下工程中重要的工程环节,对于保障施工安全、减少地震灾害等具有重要意义。
本文将针对基坑支护中的锚杆施工方案进行详细阐述。
二、施工准备在进行基坑支护(锚杆)施工前,需要做好以下准备工作: 1. 编制施工方案和安全计划; 2. 确认锚杆的规格和数量; 3. 确定施工时间和工期; 4. 确保施工人员具备相应资质。
三、施工方法3.1 钻孔施工1.根据设计要求确定钻孔位置和孔径;2.使用合适的钻机进行钻孔,保证孔壁光滑和垂直度;3.根据设计要求布置钢筋笼,注意笼筒与孔壁的间隙。
3.2 锚杆安装1.将预埋套管与锚杆连接,并在套管内灌入灌浆材料;2.将锚杆拉入孔内,要求保证锚杆的正确位置和深度;3.等待灌浆材料凝固后,进行张拉锚杆直至设计要求。
3.3 预应力锚杆施工1.确保预应力锚杆的预应力力值符合设计要求;2.锚固预应力锚杆,注意预应力锚杆与周围结构的连接;3.进行预应力锚杆的张拉和锚固,确保预应力力值稳定。
四、施工质量控制1.实施施工过程中的质量检查和记录;2.锚杆的拉伸力检测,确保锚杆达到设计预应力;3.复核灌浆质量,确保灌浆充实均匀。
五、施工安全1.严格执行安全操作规程,做好施工现场封闭、标识和警示;2.保证施工人员配备必要的安全防护用具;3.定期进行施工现场安全检查,及时发现和处理安全隐患。
六、总结基坑支护中的锚杆施工是一个重要且复杂的环节,正确的施工方法和严格的质量控制是保障施工安全和项目质量的关键。
施工过程中应严格按照设计要求和安全规范执行,确保基坑支护工程的顺利进行。
以上为基坑支护(锚杆)专项施工方案的详细阐述,希望对工程施工人员有所帮助。
基坑支护施工方案(含计算书)一、引言基坑支护施工是建筑工程中的重要环节,其施工质量直接影响到整个项目的安全和进度。
本文旨在针对基坑支护施工进行综合规划和方案制定,结合相关计算书对支护结构的稳定性进行分析,以确保工程施工的安全与质量。
二、工程背景1. 工程地点: - 工程位于 urban location 地区,地质条件复杂,存在天然坡体和水文条件不利的地质特点; - 施工现场周围有 urban infrastructure 设施,要求基坑支护施工不影响周边建筑和交通。
2. 工程规模: - 基坑平面尺寸为XXXm x XXXm; - 基坑深度为XXm。
三、施工方案1. 地基处理:在开挖前,对工程地基进行勘察和地质分析,根据地质情况选择合适的地基处理方法,确保开挖后基坑周围土体的稳定性。
2. 支护结构选择: - 根据基坑深度和周围环境,选择合适的支护结构; - 本工程选用XXX形式的支护结构,以满足工程安全的要求。
3. 施工工艺: - 施工过程中严格遵守相关规范和标准,保证施工质量; - 准备开挖前支护方案、支护结构设计图纸等文件,协调施工人员配合施工。
四、支护结构计算书1. 承载能力计算:边坡结构稳定性系数K 地盘梁承载力P(kN)第一行数据第一行数据第一行数据第一行数据第二行数据第二行数据第二行数据第二行数据第三行数据第三行数据第三行数据第三行数据2. 地下水压力计算:地下水压力对基坑支护结构稳定性有重要影响,需参考现场地下水位,计算地下水压力并根据相关标准进行合理设计。
五、施工安全与质量控制1. 安全措施:- 施工现场设立警示标识,保持通道畅通,设立安全围栏等措施,确保施工安全; - 定期进行施工现场安全检查,及时处理安全隐患。
2. 质量控制: - 对材料的选用、施工工艺的控制等方面进行严格把控,保证支护结构的质量; - 施工过程中进行质量检查,开展质量记录,确保施工质量合格。
六、结论基于对工程地质特征、支护结构选择、施工工艺和施工安全质量控制的综合考虑,本文提出了一套完整的基坑支护施工方案。
基坑支护锚杆工程计算书一、工程概况1、建筑概况本工程位于北京市海淀区,边坡东西长约40米,东西边长约16米,边坡已开挖成型。
边坡南侧、东西侧局部采用六层φ110锚杆支护锚杆间距1.5米,排距1.5米锚杆分锚Ⅰ和锚Ⅱ两种,要求抗拔力分别为6T和10T。
锚杆总计733条,8964延米。
2、场地地质条件根据现场揭露的地层,按沉积年代、成因类型可划分为人工堆积层、第四纪沉积层二大类,按岩性特征、物理力学性质进一步划分为5个大层及1个亚层,自上而下分述如下:人工堆积层①层填土层,褐黄褐~杂色,松散;①1层房渣土;其下为一般第四纪沉积层②层粘质粉土层,褐黄色,湿,中密~密实,承载力标准值fka=140 kPa;③层粉质粘土层,褐黄色~褐红色,湿,可塑~硬塑,fka=130kPa;④层碎石层:杂色,稍密~密实,fka=180kPa;⑤层强风化全风化砂岩,棕红色, fka =160 kPa;⑤1层强风化岩,灰色~灰黑色,强风化, fka=220 kPa。
根据工程勘察报告揭示,场地自上而下共划分为6个层,9个亚层。
地质条件如下:3、锚杆设计 1.锚杆大样2.锚杆一览表二、锚杆计算书1、设计规范锚杆计算根据中国工程建设标准化协会标准《锚杆喷射混凝土支护技术规范》,编号为GB50086-20012、安全系数锚杆安全系数根据临时锚杆破坏后危害程度取用,结合现场情况,锚杆取K=1.4。
3、锚孔参数锚孔直径d=110mm。
锚杆角度α=8°。
灌浆用水泥砂浆,水:灰:砂=0.4:1(重量比),水泥浆强度不低于30MPa。
4、土层参数锚杆锚固段岩层均为强风化岩,土体与锚固体粘结强度q s取50KPa。
5、锚杆钢筋锚杆钢筋选用20MnSi钢,f y=400N/mm2。
(d≤25mm) 锚杆钢筋截面积A=K·N t/f y=1.4×100×800/400=280mm2选用1φ20。
6、锚杆长度锚杆锚固段长L a=K·N t/(π·d·q s)=1.4×100/(3.14×0.11×50)= 8.11m锚杆自由段:L f=1.5m锚杆总长: L=L a+L f=8.11+1.5=9.61m考虑边坡土体受力成弧形曲线分布,锚杆长度设计如下:第一排锚杆长度取10m第二排锚杆长度取12m第三排锚杆长度取14m第四排锚杆长度取16m第五排锚杆长度取12m第六排锚杆长度取10m。
基坑支护锚杆工程施工方案计算书和结算书
目录
一、工程概况
二、场地地质条件
三、锚杆施工方案
四、施工工艺及参数
五、施工设备
六、施工人员安排
七、安全施工措施
八、质量检验
九、施工进度计划
十、程预 (结) 算
十一、锚杆计算书
一、工程概况
大厦位于*****区,基坑南北边长约300米,东西边长约70米,基坑已开挖至-4.5米。
基坑东侧和南侧采用三层φ140锚杆支护。
锚杆间距1.5米,排距东侧1.4米,南侧1.2米。
锚杆分锚1和锚2两种,要求抗拔力分别为10T和20T。
锚杆总计733条,8964延米。
1
二、场地地质条件
根据工程勘察报告揭示,场地自上而下共划分为6个层,9个亚层。
地质条件如下:
三、锚杆施工方案
1.锚杆大样
2
求。
3
2.锚杆一览表
四、施工工艺及参数
施工前根据设计要求准备好钢筋、水泥和砂。
1.成孔
钻孔直径为φ140。
南侧上、中两排用人工成孔。
东侧三排及南侧下排用300型地质钻机成孔。
2.插入锚杆
锚杆采用20MnSi钢筋。
插入钻孔的锚杆要求顺直,并应除锈。
插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔底部,锚杆插入孔内长度不得小于设计规定的95%。
3.灌浆
4
灌浆采用425#普通硅酸盐水泥配制的水泥砂浆,采用中砂,要过筛,配比为:
水:灰:砂=0.4:1:0.2 (重量比)
砂浆强度不低于20MPa。
灌浆前应先洗孔。
砂浆自孔底向外灌注,随着砂浆的灌入,应逐步地灌浆管向外拔出直至孔口,拔管过程中应保证管口始终埋在砂浆内。
五、施工设备
地质钻机6台,钢筋切断机1台,电焊机3台,砂浆搅拌机5台(2台备用),压浆泵6台(3台备用)。
施工场地布置如下图:
六、施工人员安排
5
工地负责1人:
工程师
技术负责3人:
高级工程师
工程师
工程师
施工员5人:
工程师
工程师
工程师
助理工程师
助理工程师
质安员1人:
助理工程师
试验员1人:
助理工程师
材料员2人:
电工2人。
电焊工3人。
机修工3人。
钻机每台4人,6台共计24人。
6
浆液搅拌机每台3人,3台共计9人。
灌浆机每台3人,3台共计9人。
人工成孔40人。
七、安全施工措施
为了保证施工安全,设置专门的质量安全员,建立安全制度,严格按国家有关安全规程施工,管理人员要带头以身作责,杜绝安全事故,现场工作人员穿戴必须符合安全要求,成立以工地负责人为组长的安全防火领导小组,以便安全、顺利地完成施工工作。
八、质量检验
每批材料到达工地后,应进行质量检验,合格后方可使用。
按《锚杆喷射混凝土支护技术规范 GBJ86-85》进行验收试验。
验收应按1.2倍设计荷载作抗拔试验。
共抽3组,每组3条,锚杆质量的合格条件为:
P An≥P A
P Amin≥0.9P A
即:
每组试验锚杆抗拔力平均值≥该组锚杆设计锚固力
每组试验锚杆抗拔力最小值≥ 0.9倍该组锚杆设计锚固力
锚杆抗拔力不符合要求时,应加密予以补强。
九、施工进度计划
全部工程在28个工作日内完成。
7
0 10 20
8
工程预 (结) 算
委托单位:
工程名称:
工程地点:
工程造价:*********元整。
1995年11月5日
9
预 (结) 算表
委托单位:第 1 页
工程名称:共 1 页
10
大厦锚杆计算书
一、设计规范
锚杆计算根据中国工程建设标准化协会标准《土层锚杆设计与施工规范》,
编号为CECS 22:90。
二、安全系数
锚杆安全系数根据临时锚杆破坏后危害程度取用,结合现场情况,20T锚
杆取K=1.8,10T锚杆取K=1.6。
三、锚孔参数
锚孔直径d=140mm。
10T锚杆角度α=30°,20T锚杆角度α=20°。
灌浆用水泥砂浆,水:灰:砂=0.4:1:0.2(重量比),砂浆强度不低于20MPa。
四、土层参数
10T锚杆锚固段土层有粉土、可塑粉质粘土及砂层,有小部分入强风化粉
砂岩和砾岩,土体与锚固体粘结强度q s取40KPa。
20T锚杆锚固段有小部分入中风化粉砂岩和砾岩,土体与锚固体粘结强度
q s取50KPa。
五、锚杆钢筋
锚杆钢筋选用20MnSi钢,f y=335N/mm2。
(d≤25mm)
=315N/mm2。
(d≥28~40mm) 10T锚杆钢筋截面积
A=K·N t/f y=1.6×100×1000/335=477.6mm2
11
选用1φ25。
20T锚杆钢筋截面积
A=K·N t/f y=1.8×200×1000/315=1142.9mm2选用1φ40。
六、锚杆长度
10T锚杆锚固段长
L a=K·N t/(π·d·q s)
=1.6×100/(3.14×0.14×40)= 9.09m 上、中层锚杆自由段
L f=3.0m
总长
L=L a+L f=9.09+3.0=12.09m
上、中层锚杆长取12m,下层锚杆长取10m。
20T锚杆锚固段长
L a=K·N t/(π·d·q s)
=1.8×200/(3.14×0.14×50)=16.38m 中层锚杆自由段
L f=3.5m
总长
L=L a+L f=16.38+3.5=19.88m。
中层锚杆长取20m,下层锚杆长取16m。
本文是通过网络收集的资料,如有侵权请告知,我会第一时间处理。
