下载文档原格式
建筑玻璃的概念
建筑玻璃是一种专门用于建筑领域的玻璃材料。
它通常具有以下特点：
1. 透明性：建筑玻璃是一种透明的材料，可以提供良好的自然采光效果，同时可以通过窗户或幕墙实现室内与室外空间的视觉联系。
2. 绝热性：建筑玻璃通常具有良好的绝热性能，可以有效隔断室内外的热量传导，减少室内温度的变化，提高节能效果。
3. 隔音性：由于建筑玻璃的密封性能较好，可以有效吸收和隔离噪音传播，提供相对安静的室内环境。
4. 安全性：现代的建筑玻璃通常会采用强化玻璃或夹层玻璃等特殊处理，提高其抗冲击和防护性能，减少意外伤害的发生。
5. 轻质性：相比于传统建筑材料如砖石或混凝土，建筑玻璃具有较轻的重量，可以减轻建筑物整体重量，降低建筑物负荷。
6. 耐候性：建筑玻璃通常具有较好的耐候性，可以在不同气候条件下长时间稳定使用，不易受到腐蚀或变形。
建筑玻璃在建筑设计中具有广泛的应用，常见的包括窗户、幕墙、阳光房、玻璃幕墙、玻璃屋顶等。
通过不同的加工和处理方式，可以实现不同的功能和效果，例如调节室内光线、遮挡
紫外线、增加隐私性等。
同时，建筑玻璃的外观美观，可以打造现代化、时尚的建筑外观。
1A412023建筑玻璃的特性与应用一、平板玻璃良好的透视、透光性能。
对太阳光中近红外热射线的透过率较高，但对室内墙顶地面和家具、织物而反射产生的远红外长波热射线却有效阻挡，故可产生明显的“暖房效应”。
（夏天汽车停在太阳底下，车内温度很高的原因）二、装饰玻璃7种三、安全玻璃包括：防火玻璃；钢化玻璃；夹丝玻璃；夹层玻璃钢化玻璃的特点：1）机械强度高；2）弹性好；3）热稳定性好；4）碎后不易伤人；5）可能发生自爆（大面积幕墙玻璃选用半钢化玻璃，避免自爆）钢化玻璃不能切割、磨削，需定制夹丝玻璃可切割，用于建筑天窗等特性：(1)安全性；(2)防火性；(3)防盗抢性夹层玻璃不能切割，可用于银行等（与双层玻璃不是一个概念）汽车前档玻璃是钢化夹层玻璃。
四、节能装饰玻璃1.着色玻璃合理利用太阳能，调节室温，适合：有采光和隔热要求的地方2.镀膜玻璃保证可见光透过有效反射热射线低辐射镀膜玻璃（Low-E）对远红外有较高反射）3.中空玻璃有良好的隔声效果，可降噪30～40dB中间为干燥空气层（一般使用6+12+6）；特性：(1)光学性能良好(2)保温隔热、降低能耗(3)防结露(4)良好的隔声性能【2011年真题22】关于中空玻璃特性的说法，正确的有( )。
A．光学性能良好B．防盗抢性好C．降低能耗D．防结露E．隔声性能良好1A412024建筑高分子材料的特性与应用一、建筑塑料(一)基本知识1.热塑型树脂受热软化，冷却硬化，这一过程可多次反复；热固型树脂则加工时受热软化，但固化成型后，即使再加热，也不会发生软化而改变形状。
1)热塑型树脂：聚氯乙烯(PVC)、聚乙烯(PE)、聚苯乙烯(PS)、聚丙烯(PP)、聚甲基丙烯酸甲酯(即有机玻璃)(PMMA)、聚偏二氯乙烯(PVDC)、聚醋酸乙烯(PVAC)、聚碳酸酯(PC)等。
2)热固型树脂：酚醛树脂(PF)、环氧树脂(EP)、不饱和酯(UP)、聚氨酯(PUP)、有机硅树脂(SI)、脲醛树脂(UF)、聚酰胺(即尼龙)(PA)、三聚氰胺甲醛树脂(MF)、聚酯(PBT)等。

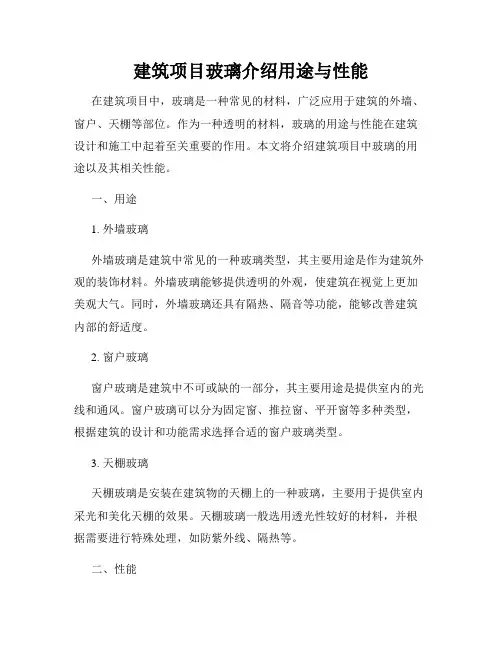

建筑项目玻璃介绍用途与性能在建筑项目中，玻璃是一种常见的材料，广泛应用于建筑的外墙、窗户、天棚等部位。
作为一种透明的材料，玻璃的用途与性能在建筑设计和施工中起着至关重要的作用。
本文将介绍建筑项目中玻璃的用途以及其相关性能。
一、用途1. 外墙玻璃外墙玻璃是建筑中常见的一种玻璃类型，其主要用途是作为建筑外观的装饰材料。
外墙玻璃能够提供透明的外观，使建筑在视觉上更加美观大气。
同时，外墙玻璃还具有隔热、隔音等功能，能够改善建筑内部的舒适度。
2. 窗户玻璃窗户玻璃是建筑中不可或缺的一部分，其主要用途是提供室内的光线和通风。
窗户玻璃可以分为固定窗、推拉窗、平开窗等多种类型，根据建筑的设计和功能需求选择合适的窗户玻璃类型。
3. 天棚玻璃天棚玻璃是安装在建筑物的天棚上的一种玻璃，主要用于提供室内采光和美化天棚的效果。
天棚玻璃一般选用透光性较好的材料，并根据需要进行特殊处理，如防紫外线、隔热等。
二、性能1. 光透性玻璃作为一种透明的材料，其重要的性能之一就是光透性。
良好的光透性能够保证室内充足的自然采光，降低使用人工照明的需求，减少能源的消耗。
2. 隔热性在建筑项目中，隔热性是玻璃的重要性能之一。
优质的隔热玻璃能够减少室内外热传递，降低空调和供暖设备的负荷，提高建筑的能效性能。
3. 隔音性隔音性是玻璃的另一个重要性能，尤其对于位于嘈杂环境或交通繁忙地区的建筑项目来说更为重要。
优质的隔音玻璃能够最大程度地减少室内外的噪音传递，提供更加安静舒适的室内环境。
4. 抗紫外线性玻璃中的某些成分能够有效过滤掉紫外线，对人体和室内物品具有较好的保护作用。
抗紫外线玻璃能够减少紫外线的穿透，减少室内家具、地板等物品的褪色和老化。
5. 安全性玻璃在建筑项目中的安全性也是一个重要考虑因素。
钢化玻璃、夹层玻璃等技术能够增加玻璃的抗冲击性能，避免发生碎裂伤人的事故。
6. 节能性高效节能的玻璃能够减少建筑物的能源消耗，降低使用空调、供暖设备等的负荷。

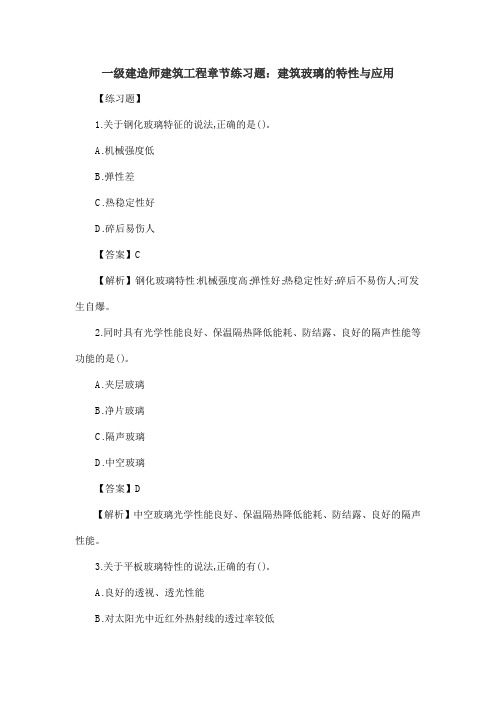

一级建造师建筑工程章节练习题：建筑玻璃的特性与应用【练习题】1.关于钢化玻璃特征的说法,正确的是( )。
A.机械强度低B.弹性差C.热稳定性好D.碎后易伤人【答案】C【解析】钢化玻璃特性:机械强度高;弹性好;热稳定性好;碎后不易伤人;可发生自爆。
2.同时具有光学性能良好、保温隔热降低能耗、防结露、良好的隔声性能等功能的是( )。
A.夹层玻璃B.净片玻璃C.隔声玻璃D.中空玻璃【答案】D【解析】中空玻璃光学性能良好、保温隔热降低能耗、防结露、良好的隔声性能。
3.关于平板玻璃特性的说法,正确的有( )。
A.良好的透视、透光性能B.对太阳光中近红外热射线的透过率较低C.可产生明显的“暖房效应”D.抗拉强度远大于抗压强度,是典型的脆性材料E.通常情况下,对酸、碱、盐有较强的抵抗能力【答案】ACE【解析】平板玻璃特性：“暖房效应”;太阳光中紫外线的透过率较低;抗拉强度远小于抗压强度,脆性材料;有较高的化学稳定性;热稳定性较差,急冷急热易发生炸裂。
4.【2013年真题】关于普通平板玻璃特性的说法,正确的是( )。
A.热稳定性好B.热稳定性差C.防火性能较好D.抗拉强度高于抗压强度【答案】B【解析】平板玻璃特性：“暖房效应”;太阳光中紫外线的透过率较低;抗拉强度远小于抗压强度,脆性材料;有较高的化学稳定性;热稳定性较差,急冷急热易发生炸裂。
5.【2015年真题】关于钢化玻璃特性的说法,正确的有( )。
A.使用时可以切割B.可能发生爆炸C.碎后易伤人D.热稳定性差E.机械强度高【答案】BE【解析】钢化玻璃特性：机械强度高;弹性好;热稳定性好;碎后不易伤人;可发生自爆。
6.【2016年真题】节能装饰型玻璃包括( )。
A.压花玻璃B.彩色平板玻璃C.“Low-E”玻璃D.中空玻璃E.真空玻璃【答案】CDE【解析】节能装饰型玻璃包括：着色玻璃、镀膜玻璃、中空玻璃、真空玻璃。

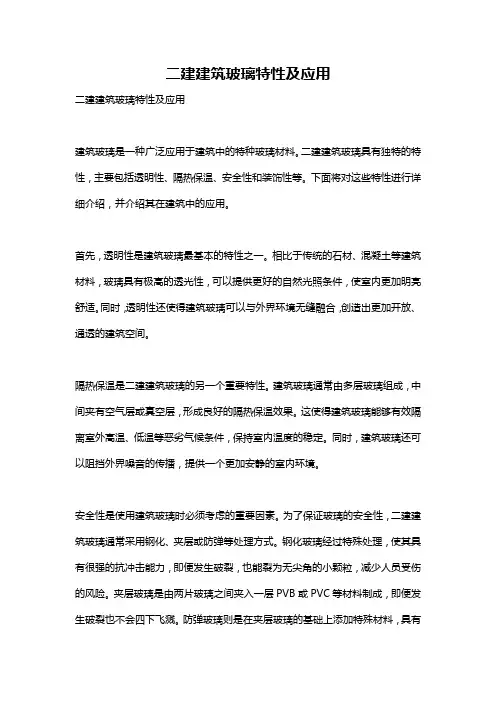

二建建筑玻璃特性及应用二建建筑玻璃特性及应用建筑玻璃是一种广泛应用于建筑中的特种玻璃材料。
二建建筑玻璃具有独特的特性，主要包括透明性、隔热保温、安全性和装饰性等。
下面将对这些特性进行详细介绍，并介绍其在建筑中的应用。
首先，透明性是建筑玻璃最基本的特性之一。
相比于传统的石材、混凝土等建筑材料，玻璃具有极高的透光性，可以提供更好的自然光照条件，使室内更加明亮舒适。
同时，透明性还使得建筑玻璃可以与外界环境无缝融合，创造出更加开放、通透的建筑空间。
隔热保温是二建建筑玻璃的另一个重要特性。
建筑玻璃通常由多层玻璃组成，中间夹有空气层或真空层，形成良好的隔热保温效果。
这使得建筑玻璃能够有效隔离室外高温、低温等恶劣气候条件，保持室内温度的稳定。
同时，建筑玻璃还可以阻挡外界噪音的传播，提供一个更加安静的室内环境。
安全性是使用建筑玻璃时必须考虑的重要因素。
为了保证玻璃的安全性，二建建筑玻璃通常采用钢化、夹层或防弹等处理方式。
钢化玻璃经过特殊处理，使其具有很强的抗冲击能力，即便发生破裂，也能裂为无尖角的小颗粒，减少人员受伤的风险。
夹层玻璃是由两片玻璃之间夹入一层PVB或PVC等材料制成，即便发生破裂也不会四下飞溅。
防弹玻璃则是在夹层玻璃的基础上添加特殊材料，具有更高的抗冲击能力，可以防止射击、爆炸等恶劣情况下的攻击。
最后，建筑玻璃还具有良好的装饰性。
玻璃具有多种形状、颜色和表面处理方式可选，可以根据不同建筑风格和需求进行设计。
例如，可以采用彩色或半透明的玻璃来实现建筑的装饰效果，使整个建筑更加美观。
另外，玻璃还可以通过蚀刻、压花等处理方式增加其立体感和质感，提升建筑的艺术价值。
基于以上的特性，二建建筑玻璃在建筑中得到广泛应用。
首先，建筑玻璃可以用于立面的设计，提供室内光照条件，增加建筑的通透感和舒适度。
其次，建筑玻璃可以用于窗户和门的制作，提供隔音、隔热、保温的效果。
此外，建筑玻璃还可以用于玻璃幕墙的搭建，创造出现代化、高档的建筑形象。
（建筑工程管理）常用建筑玻璃的分类和特性常用建筑玻璃的分类和特性1、普通平板玻璃（1）平板玻璃定义和分类普通平板玻璃按其制造工艺可分为垂直引上法玻璃、平拉法玻璃二种。
垂直引上法生产工艺是将熔融的玻璃液垂直向上拉引制造平板玻璃的工艺过程；平拉法是通过水平拉制玻璃液的手段生产平板玻璃的方法。
平拉法工艺的原料制备和熔化和垂直引上法工艺相同，只是成形和退火工艺不同，平拉法和垂直引上法相比，其优点是玻璃质量好，生产周期短，拉制速度快，生产效率高，但其主要缺点是玻璃表面容易出现麻点。
（2）平板玻璃的特性和应用平板玻璃主要用于生产厚度在5mm以下的薄玻璃，其平整度和厚薄差指标都相对较差。
其用途包括：用于普通民用建筑的门窗玻璃；经喷砂、雕磨、腐蚀等方法后，可做成屏风、黑板、隔断堵等；质量好的，也可用作某些深加工玻璃产品的原片玻璃（即原材料玻璃）。
2、浮法玻璃（1）浮法玻璃定义和生产工艺利用浮法工艺生产出的平板玻璃称之为浮法玻璃。
浮法工艺过程为：熔融的玻璃液从熔窑连续地流入有保护气氛保护的熔融金属锡槽中，由于玻璃液和锡液的密度不同，玻璃液漂浮在锡液的表面上，由于重力和液体表面张力的共同作用，玻璃液在锡液表面上自由展平，从而成为表面平整、厚度均匀的玻璃液带，通过外力拉引作用，向锡槽的后部移动。
在移动过程中，经过来自炉顶上方的火焰抛光、拉薄、冷却、硬化后引上过渡辊台。
辊子转动把玻璃带送进退火窑，即功能过降温、退火、切裁，形成平板玻璃产品。
（2）浮法玻璃特性和应用浮法玻璃的厚度均匀性好，纯净透明。
经过锡面的光滑作用和火焰抛光作用，玻璃表面平滑整齐，平面度好，具有极好的光学性能。
浮法玻璃的装饰特性是透明、明亮、纯净，室内光线明亮，视野广阔，可应用于普通建筑门、窗，是建筑天然采光的首选材料，极富应用于壹切建筑，在建筑玻璃中用量最大，也是玻璃深加工行业中的重要原片。
特别是超白浮法玻璃，其透明和纯净性更是无以复加。
3、安全玻璃(1)安全玻璃定义和种类2003年12月4日，国家发改委、国家建筑部、国家质检总局、国家工商管理总局联合颁发了《建筑安全玻璃管理规定》（2004年1月1日起实施）。
中国南玻集团股份有限公司
建筑玻璃的特性及应用
2013年8月2013用户培训版
1.1 两种形态热能的波长分布
三、影响玻璃节能性的因素
玻璃的节能指标：
Sc--遮阳系数：反映太阳能总透过量
Ｋ--传热系数：反映温差传热量(W/m2·K)
Sc 低节省空调能耗；
K 低节省暖气能耗及部分空调能耗；
这两个值越低玻璃的节能性越好！
3.1 影响因素1——间隔层厚度
中空间隔层厚度－影响Ｋ值：
气体间隔层增厚，K值降低；
每增3mm，约K值降低0.2(W/m2k)
注意：大于20mm以后，K值反而随之升高；
结论：增加气体层后的效果有限！
3.2 影响因素2——间隔气体成分 气体的热阻值高－Ｋ值降低：
常用惰性气体为Ar气
充Ar气后K值降低约0.15(W/m 2k)
结论：充Ar 后的效果有限！
注意：密封胶对Ar气有渗漏 丁基胶：p=1.5 (mg/m 2d)
聚硫胶：p= 5 (mg/m 2d)
结构胶：p=500 (mg/m 2d)
3.3 影响因素3——降低玻璃表面辐射率 镀低辐射膜改变玻璃的反热特性（辐射率）：
白玻 0.84
镀Low-E膜后降至0.15以下
K值降1以上（白玻中空2.8，Low–E中空1.8） Sc 有效降低（0.2～0.6）
结论：Low–E膜是最有效的手段！
四、Low-E玻璃的发展
Low-E膜已发展到第三代：
单银Low-E－辐射率 0.1～0.15 双银Low-E－辐射率 低于0.06 三银Low-E－辐射率 低于0.03
4.1、为什么要发展双银Low-E？
采光与节能的矛盾：采光需要高透光率，
太阳光热随之进入室内；外观与节能的矛盾：追求高通透的外观效果， 节能不满足要求。
双银Low-E的贡献： 让可见光透过的多，
让太阳热量透过的少！
4.5 什么样的双银Low-E是高级的？
选择系数r：越高越好,
例如T＝50% Sc 0.33↘0.29
反射色对观察角度不敏感：侧面看颜色变化不大；透过颜色更中性、室内反射率低。
以上三点判断是否为高级双银！
5.3 整窗的节能参数
整窗的节能性能既与玻璃也与窗框有关
计算方法（忽略线传热系数）：
U玻×S玻＋U框×S框
sssss U窗 ＝ ———————— ssssssssssssss S玻＋S框
其中：S玻—玻璃透明部分的面积(m2)
U玻—玻璃的传热系数
S框—窗框投影面积(m2)
S框—窗框的传热系数
普通玻璃破裂特征
半钢化玻璃破裂特征
钢化玻璃破裂特征
工艺特点：
工艺特点：磁选矿去除铁、镍，清除自爆的源； 超白玻璃（也称低铁玻璃）
6.3 更安全——超白钢化玻璃
NiS 含量估算：含量估算：可降低铁、镍含量2个数量级以上， 约600－800吨玻璃含有1粒NiS杂质；按6mm厚，3m 2大小的玻璃计，超白钢化玻璃的自爆率 ＜0.01％ 万分之一
均质钢化玻璃PK超白钢化玻璃
均质钢化清除NiS不彻底：
小于5微米的NiS在处理过程中不足以引爆玻璃，它仍然存在，安装后还能引起玻璃爆裂；超白钢化：事前清除，大小NiS都去除！
均质钢化无法检测：
目前的检测技术无法判别均质钢化玻璃，存在造假的风险；
超白钢化：目视即可鉴别，货真价实！
显示玻璃破碎后SGP夹层玻璃的残余强度
用SGP夹层玻璃制成的楼梯板和支撑
七、玻璃的隔声性
7.1 人耳对声音的感知度
人耳感知声波的范围：20Hz~16000Hz
主观感知程度：
相差10dB － 听觉感知相差一倍
相差 5dB － 听觉可明显感知有差别
相差 3dB － 听觉刚能感知有差别
相差 1dB － 人耳无法辨别有差别
结论:如无特殊要求不必追求1dB～2dB的差别。
7.2 玻璃隔声的定律
玻璃的隔声性能服从质量定律：
R＝20lg M+20lg f-47.2dB
其中：
R — 玻璃的隔声量（dB分贝）；
M —玻璃的单位面积质量（kg/m2）；
f — 入射声的频率（Hz)；
测量频率范围;100Hz～4000Hz
测量频率间隔：1/4倍频
7.3 提高玻璃隔声性能的措施★ 单片玻璃：增加玻璃厚度（质量定律）★ 中空玻璃：增加玻璃厚度
增加气体层厚度
充惰性气体Ar等
★ 夹层玻璃：增加玻璃厚度
增加PVB厚度影响不大
7.4.提高玻璃隔声性能的限制
隔声性能最佳的玻璃配置：
不等厚的夹层玻璃＋16Ar＋不等厚的夹层玻璃，即便如此，R w由40dB提高到45dB玻璃将非常厚；
因此隔声性能的提高不是无限度的，
当R w大于40dB后进一步提高将付出很大的代价。
