GNS3怎么模拟交换机
GNS3模拟交换机是怎么操作的呢,有什么好的方法步骤吗,那么GNS3怎么模拟交换机?下面是店铺收集整理的GNS3怎么模拟交换机，希望对大家有帮助~~
GNS3模拟交换机的方法
工具/原料
GNS3
方法/步骤
拖两台3600路由器，用直通线相连
点击绿色图标，启动路由器
点击路由器R1，或者使用SecureCRT也可，进入配置enable-->conf t-->no ip routing，关闭路由功能
这时，就可以模拟一台交换机了，为了美观，修改图标和名称。

右键R1-->Change Symbol
拉动滚动条到最下面，选择最后一个，点击“OK”
右键R1，修改“设备名”
修改成SW1就OK了，这样，便可以实现在GNS3模拟交换功能了。

模拟交换机。

GNS3综合网络模拟器教程Make by Gao2010-11-01，需自行下载是一种开源软件，不用付费就可使用。

但是，Cisco 需要符合在使用时是是一种可以仿真复杂网络的图ＧＮＳ３网络模拟器简介GNS3形化网络模拟器。

你可能熟悉用来仿真不同操作系统的VMware 或Virtual PC 等软件。

利用这些软件，可以在自己计算机的虚拟环境中运行诸如Windows XP 专业版、Ubuntu Linux 等操作系统。

GNS3允许在计算机中运行Cisco 的IOS(InternetOperating Systems)。

GNS3 Cisco 的IOS 的版权，因此，GNS3安装程序中不包含IOS注：为节约时间，可直接访问我的共享＼＼１０．９２．８．２４５＼ｇｎｓ３＼，进行拷贝选择相应的版本进行下载，如下图：Step 1：下载GNS3点击绿色的download 按钮，如下图所示。

Ｗｉｎｄｏｗｓ平台下使用ＧＮＳ３软件下载网站Step 2：安装GNS3软件包双击所下载的开始安装GNS3允许GNS3创建Start菜单文件夹，点击Next按钮。

GNS3需要其他软件的支持以正常运行，包括WinPCAP，Dynamips和Pemuwrapper。

默认情况下，这些软件将被选中，因此，点击Next继续安装。

如上图所示。

选择GNS3的安装路径后点击Install按钮，开始实际的安装过程。

GNS3的第一个支持环境是WinPcap，选择Next按钮开始WinPcap的安装过程，如下图所示。

如果计算机用已经安装有某个版本的WinPcap，安装程序将提醒你是否需要移除原来已经安装的WinPcap。

如下图所示。

开始 Step 3：配置IOS点击GNS3的Edit 菜单，选择“IOS image and hypervisors ”，如下图所示：在标签页“IOS images ”中，点击后查找自己所准备的IOS 映像文件并点击“open ”按钮。

GNS3，VPCS，wireshark的安装与使用教程1.准备工作（1）若原来安装过Dynamips和wincap（旧版本）的请先卸载。

（2）在任意盘下建立文件夹LAB，在该文件夹下建立3个子文件夹project， temp， ios，文件夹名字可以根据个人喜好改变，但一定要为英文。

（3）将已有的IOS及PIX的BIN文件拷到ios文件夹下（在GNS30.7版本中，模拟时无法识别RAR的文件，RAR文件必须解压为BIN文件，然后加载，GNS30.6中可以识别）。

2.开始安装组件全部安装。

3.安装完成启动GNS3，进入初始界面，选择第一个进入配置界面（第2次以及以后登录，在“编辑——首选项”中可打开）设定：在语言处选择自己合适的语言，project为拓扑图所在处，image为IOS文件所在文件夹。

然后选择左边的第二个Dynamips ；Executable path为dynmpis-wxp.Exe 的路径，选择你所安装的文件夹即可Working director为GNS3工作时，产生的临时文件所在目录Enable sparse memory feature 勾上，可以节约内存。

配置好后，点击Test，进行测试测试成功，基本配置完成。

4.加载IOS（点击：“编辑——IOS和Hypervisors”）;进入IOS配置界面选择合适的IOS配置并保存（IOS先以放入对应的文件夹）配置好后，选择路由器运行路由器当路由器成功运行后，准备计算Idle值(GNS3完全模拟路由器的内核，相当于真实路由，所以会大量消耗CPU和内存，计算Idle的值，是为了减少CPU空转的时间，提高利用率）在计算时，注意选择带*号的值，此为最优值，（在有多个带*的值中，选择数值最小的）在没有出现带*值时，可以多计算几次。

Idle的值只用计算一次，GNS3会自动记忆5.配置启动路由器的方式（telnet协议是核心，其他使用的工具全部为外壳）选择General中第二项Preconfigurated terminal commands 为选择登陆时使用的命令模式，可以选择telnet ,也可以选择putty（GNS30.6中没有这个功能，也没有登陆方式的选择，0.6中默认的是telnet，并没putty)*********不管选择什么登陆模式，都要点击后面使用Use,不然无法生效选择telnet模式********** 此处注意，选择telnet模式时，显示的start telnet %h %p可能无法启动终端，此时，将命令修改成telnet %h %p 即可登入，再次加入%d 无法启动选择putty模式Telnet启动Putty启动画面********* 一般不建议使用telnet方式登入（前面提到了，真正使用的方式为telnet，一般用有壳的软件 putty或SecureCRT下面介绍SecureCRT和GNS3的连接方法在terminal command中，修改成图中显示的样子，D:\LAB\SecureCRT\SecureCRT.exe为这个软件所在路径 /T是SecureCRT下的一个命令SecureCRT启动模式下面介绍GNS3中默认的抓包工具Wireshark（ethereal高级版本,使用ethereal一样）的使用1、安装时组建全选Wincap不用安装了，前面安装GNS3时已经安装安装完成后，在GNS3中进行设置配置完成后，建立基本的拓扑图选择Capture，Wireshar启动注意观察，在标题栏显示的是R1_to_R2，在一开始，可以选择抓包的方向然后再路由器R1中PING R2显示成功再观察Wireshark发现没有变化这是Wireshark和GNS3总存在的一个问题，wireshark无法做到抓包同步显示，这时关掉wireshark，在重复刚才的步骤，start capture 即可看到新内容图中可见，存在ICMP的包，，即抓包成功。

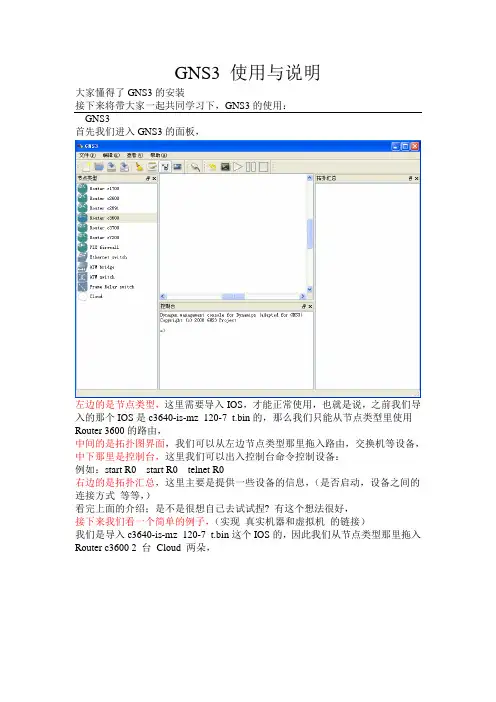

GNS3 使用与说明大家懂得了GNS3的安装接下来将带大家一起共同学习下，GNS3的使用：GNS3首先我们进入GNS3的面板，左边的是节点类型，这里需要导入IOS，才能正常使用，也就是说，之前我们导入的那个IOS是c3640-is-mz_120-7_t.bin的，那么我们只能从节点类型里使用Router 3600的路由，中间的是拓扑图界面，我们可以从左边节点类型那里拖入路由，交换机等设备，中下那里是控制台，这里我们可以出入控制台命令控制设备：例如：start R0 start R0 telnet R0右边的是拓扑汇总，这里主要是提供一些设备的信息，（是否启动，设备之间的连接方式等等，）看完上面的介绍；是不是很想自己去试试捏? 有这个想法很好，接下来我们看一个简单的例子，（实现真实机器和虚拟机的链接）我们是导入c3640-is-mz_120-7_t.bin这个IOS的，因此我们从节点类型那里拖入Router c3600 2 台Cloud 两朵，如上图：分别把需要的设备拖进中间拓扑区，问题解决：假如你不小心拖多了一个，你可以选择不需要的设备然后按Delete 键把它删除。

另外一种情况，如果你删除了一个设备，然后又拖一个设备进来，此时被拖进来的设备会显示另外一个名称，如你删除了R1这台路由，然后再拖进一个路由，此时拖进的这台路由默认为R2，你可以用清除拓扑功能把拓扑清除重新拖入，所以建议，把实验需要用的，一次性拖进去，把设备拖进去了，接下来我们就开始给没台设备进行配置了，R0右击R0设备，出现如下选择项，我们先点击配置（或者双击R0）；R0的节点配置；右侧有；（全局，内存磁盘，高级，插槽四个选择，其中前三个我们是默认设置的）再看插槽：在插槽里面的我们可以选择适配卡：插槽0 插槽1 ……是干什么用的，我们呆会可以进去路由在特权模式下用show ip interface brief 查看，这里我选择插槽0为NM-4E 当然你也可以选择其他，其他插槽我们可以不选，选择后，我们按apply 或是ok 按钮退出R0配置，其他路由的配置不走一样，接下来我们看下，C0 云的配置；双击C0 进入配置界面，在右侧你可以清楚的看出有6个选项，以太网NIO：在第一个文本框中，我可以选择物理网卡来连接，如果装有虚拟机的话，；我们可以选择虚拟机的网卡作为连接NIO UDP：这里是设置虚拟PC 链接，我们可以用VPCS软件进行测试；本地端口：设置为30000远程主机：设置为127.0.0.1远程端口：设置为20001然后点击添加，如果你再想添加一个端口，那继续单击一次添加，当然你也可以手动收入，NIO TAP NIO UNIX , NIO VDE, NIO NULL 这些是LINUX环境下的设置，在这里不涉及，先把谈，有兴趣的同学可以探讨，点击OK 保存设置退出.这样路由Cloud 的基本设置都搞定了接下来我们就开始接线，这里选择设备之间的连线方式：此时在拓扑汇总那里可以查看设备之间的连接方式；右击R0 选择开始，看看右边的拓扑汇总那的R0 图标变绿色了，此时是绿色的话，就代表R0正常启动了，红色代表停止，黄色代表暂停，R0现在运行开始了，接下来我们要计算R0的Idle pc 值，为什么呢？因为我们计算这个是为了减轻CPU的负担，如果不设置CPU 利用率将是100% 点击Idle pc 选项。
