冲击钻孔灌注桩试桩施工方案1. 试桩施工前的准备工作在进行冲击钻孔灌注桩试桩施工前,需要做好如下准备工作:- 确定试桩位置,并清理现场,确保未发现障碍物。
- 按照设计要求,测量出桩基准标高,确定桩的坐标位置。
- 准备好所需的试桩设备和材料,包括振动锤、钻机、水泥、碎石等。
2. 试桩施工步骤步骤一:钻孔1.根据设计要求选择合适的孔径和孔深。
2.使用钻机在试桩位置开始钻孔,直到设计要求的孔深。
3.保持钻孔的垂直度和直径,避免出现偏差。
步骤二:清洗孔底1.钻孔完成后,用清水冲洗孔底,清除残渣和泥浆。
2.确保孔底清洁干燥,为后续作业做好准备。
步骤三:灌注桩料1.将水泥、碎石按照搅拌比例进行混合,形成均匀的混凝土浆料。
2.使用泵车将混凝土浆料灌注进钻孔中,确保充实孔底和孔壁,避免空隙产生。
步骤四:打桩1.将振动锤安装到桩顶,开始对试桩进行冲击。
2.根据试桩安定情况,控制冲击力度和频率,直至试桩达到设计要求的承载力和沉降限值。
3. 试桩完成后的检测与评估完成试桩后,需要进行检测与评估,包括但不限于以下内容: - 测量试桩的垂直度和偏差。
- 测定试桩的承载力和侧摩阻力。
- 观察试桩的沉降情况,评估桩基的稳定性。
4. 总结与建议冲击钻孔灌注桩试桩是桩基施工中重要的阶段,施工过程中需注意严格按照设计要求和工艺规范进行操作,确保试桩质量和施工安全。
在试桩完成后,应及时对试桩进行检测与评估,为后续正式施工提供参考依据。
以上为冲击钻孔灌注桩试桩施工方案的相关内容,希望对相关工作者有所帮助。
地基处理钻孔灌注桩试桩方案一、编制依据1、新建郑州至万州铁路河南段ZWZQ-4标段施工设计文件、图纸等以及建设单位下达的工程施工安排要点、工期和质量要求。
2、国家、铁道部现行的铁路工程建设施工标准、验收标准、平安规则等,以及本工程采纳的技术标准、标准。
3、国家及相关法律、法规及条例等。
4、现场踏勘搜集到的地形、地质、气象和其它地区性条件等资料。
5、当前在建客运专线铁路技术水平、治理水平和施工装备水平。
二、试桩目的施工前进行成桩工艺性试验,确定相应的参数:1、通过钻孔灌注桩试桩复核地质情况,验证施工工艺、施打顺序,确定混合料配合比、坍落度、搅拌时间,为灌注桩施工提供混凝土灌注等施工参数。
2、确定钻孔灌注桩施工时的人员和机具配置,保证施工质量的操纵措施。
3、检验施工方法和施工工艺的合理性与适应性,修正施工方案,完善施工组织,指导灌注桩施工。
三、钻孔灌注桩主要技术要求1、桩径均为0.6m,按正方形安排,桩间距3.0m。
桩长依据地质情况长短不等,介于26m-36m之间,采纳旋挖钻成孔、水下混凝土灌注成桩。
2、混合料所用材料技术指标:碎石粒径5~20mm、水泥采纳普硅42.5水泥、粉煤灰采纳一级粉煤灰、水采纳检验合格的井水。
3、桩体原材料采纳碎石、砂、粉煤灰、水泥配而成,按C40混凝土配比设计,桩体混合料试块〔边长15cm〕标准养护28天立方体抗压强度标准值分别不小于40MPa 。
四、试桩位置及数量试桩位置选定在里程桩号DK157+986.1~DK158+034.1段的DK157+987.6处。
试桩2根,编号分别为A-1、A-3,试桩桩径为φ0.6m ,桩间距为3.0m,桩长为36m 。
施工时采纳同排跳桩法施工,试桩适用范围里程为 DK157+700~DK166+969.21。
桩位安排见“图1 钻孔灌注桩试桩施工顺序简图〞图1 钻孔灌注桩试桩施工顺序简图五、拟采纳的相关参数12、配合比:=747kg 、粗骨料=1032kg 、水=165kg 、外加剂=4.46kg 、粉煤灰=134kg 、引气剂=0.0446kg ;3、每盘料搅拌时间: 120秒;4、施工顺序:同排跳桩法施工。
钢筋混凝土钻孔灌注桩施工方案全主要施工范围:亲水平台、木桥混凝土桥柱及码头结构。
1工艺流程2施工方法(1)施工前期准备①准备桩基施工所用记录表格、拟建平台工程施工图及与桩基工程施工有关的地质勘察报告等技术文件,并做好桩基的定位工作。
②现场搭设生活临建设施。
在钢筋进场之前钢筋加工场地需要平整。
工程桩施工场地应在施工前平整硬化。
现场挖小型泥浆池,泥浆随时用车外运。
生产用电由网电或采用现场发电机。
③工程桩施工顺序:钻机先施工试验桩再施工普通桩。
从内侧往主辅道侧边退边打,以方便施工车辆通行。
根据泥浆排放及循环的需要修筑封闭良好的泥浆沟槽,沟槽深度以50厘米为宜,主沟宽宜50厘米、次沟宽宜40厘米。
④用于测量定位的经纬仪、水准仪应在有效标定期内;用于施工的机械设备处于良好的机械性能状态。
⑤做好材料的采购工作,做好有关资格证明文件的报验工作;并根据钢筋数量、规格及焊接接头数量进行钢筋机械性能和焊接质量的复检。
⑥复核控制基线、水准基点,并作好书面交接记录;控制桩图的书面确认。
桩基轴线的控制点及水准点应设置在不受桩基施工影响处并加以妥善保护,做好工程测量工作及相关资料。
⑦用油漆在钻机钻杆上标明孔深的相对位置(钻杆长度)。
⑧做好施工前与设计单位、监理对施工图纸的技术交底及安全技术交底。
(2)测放桩位①依据:甲方提供的控制点、桩位平面图、控制桩图。
②测放工具:ET02电子经纬仪,DS32水准仪,5Om钢尺,铁锤,长度500mm的钢筋。
③测放方法a根据控制桩图放出平台主要轴线控制点、复核准确(控制点一定要保护好,做好明显标记,同一轴线上的控制点尽量保持通视)。
b根据桩位布置图与轴线控制点,计算出各控制点与临近桩位的转角和距离并做出详细放线说明。
C复核放线说明。
d根据放线说明测放桩位。
e此计算数据须由项目技术负责人审核后方可测放,测放完毕后须由技术负责人验线完后(验线尽量用与放线说明不同的计算方法),方可报监理验线(桩位放完钢筋头要露出地面20mm左右,以便验线)。

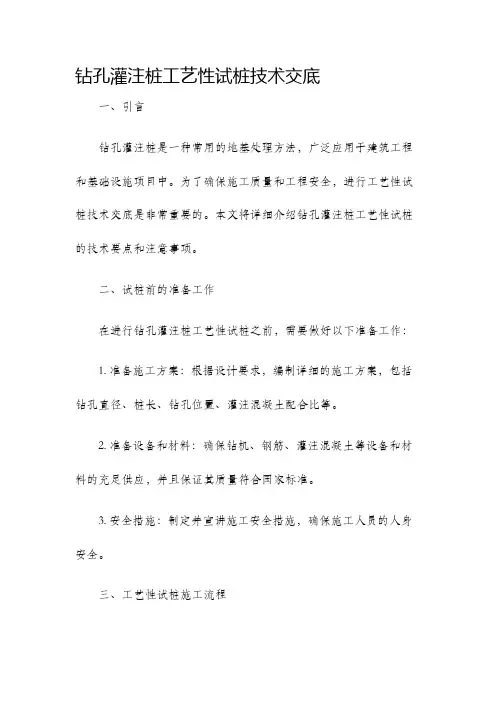

钻孔灌注桩工艺性试桩技术交底一、引言钻孔灌注桩是一种常用的地基处理方法,广泛应用于建筑工程和基础设施项目中。
为了确保施工质量和工程安全,进行工艺性试桩技术交底是非常重要的。
本文将详细介绍钻孔灌注桩工艺性试桩的技术要点和注意事项。
二、试桩前的准备工作在进行钻孔灌注桩工艺性试桩之前,需要做好以下准备工作:1. 准备施工方案:根据设计要求,编制详细的施工方案,包括钻孔直径、桩长、钻孔位置、灌注混凝土配合比等。
2. 准备设备和材料:确保钻机、钢筋、灌注混凝土等设备和材料的充足供应,并且保证其质量符合国家标准。
3. 安全措施:制定并宣讲施工安全措施,确保施工人员的人身安全。
三、工艺性试桩施工流程1. 钻孔施工:a. 根据设计要求,确定钻孔直径和桩长,并在地面上标出桩位。
b. 使用钻机进行钻孔,要注意钻孔过程中的稳定性和垂直度。
c. 钻孔至设计要求的桩底标高时,进行孔内清理,确保孔底不含碎石和杂物。
2. 钢筋预埋:a. 根据设计要求,在钻孔中预埋钢筋,要求钢筋的间距和埋置长度符合设计要求。
b. 在预埋钢筋周边使用绑扎线固定,确保钢筋的位置和垂直度。
3. 灌注混凝土:a. 准备好配合比符合设计要求的灌注混凝土,并将其运输至施工现场。
b. 在灌注混凝土浇筑之前,要对钢筋和钻孔进行检查,确保其无明显缺陷。
c. 采用振捣棒对灌注混凝土进行振捣,确保混凝土充实性和均匀性。
4. 检测和验收:a. 灌注混凝土养护后,进行钻孔灌注桩的试载试验。
b. 对试桩进行力学性能测试,包括桩身的承载力和变形情况。
c. 根据测试结果判断试桩的合格与否,并记录测试数据和结论。
四、工艺性试桩的注意事项1. 工艺性试桩施工过程中,要保证施工现场的整洁和安全,防止施工材料的浪费和人员的伤害。
2. 施工人员要严格按照施工方案和操作规程进行施工,确保施工质量符合设计要求。
3. 钻孔施工期间,要注意孔壁的稳定性和钻孔直径的控制,避免孔壁塌方和超过设计要求的尺寸。
旋挖钻孔灌注桩试桩记录范本一:旋挖钻孔灌注桩试桩记录1. 试桩目的本次试桩的目的是进行旋挖钻孔灌注桩的工程性试验,以评估钻孔灌注桩在该地区的适合性和承载能力。
2. 试桩设备和材料2.1 设备:- 旋挖钻孔机- 砂浆搅拌机- 砂浆泵- 钻具及钻头- 钻孔灌注桩检测仪器2.2 材料:- 钻孔灌注桩钢筋- 水泥- 混凝土- 其他辅助材料3. 试桩程序3.1 钻孔准备:- 根据设计要求设置钻孔位置和孔径- 使用旋挖钻孔机进行钻孔,并保持孔壁的稳定性 - 钻孔深度达到设计要求后,清理孔内杂物3.2 钢筋安装:- 按设计要求安装钻孔灌注桩钢筋- 确保钢筋位置准确,并进行连接和固定3.3 砂浆调配和灌注:- 使用砂浆搅拌机将水泥和砂浆按一定比例调配 - 将调配好的砂浆通过砂浆泵注入钻孔中- 确保砂浆注入均匀,避免产生空隙温和泡3.4 桩体养护:- 在灌注完成后,对钻孔灌注桩进行养护- 保持桩体湿润,防止龟裂和干燥收缩4. 试桩结果记录- 记录每一个试桩的钻孔深度、钻孔直径、钻孔灌注桩钢筋布置图等信息- 根据试验结果,评估钻孔灌注桩的承载能力和稳定性5. 附件本所涉及的附件为:- 钻孔灌注桩设计图纸- 钻孔灌注桩试验数据记录表6. 法律名词及注释本所涉及的法律名词及注释如下:- 钻孔灌注桩:一种常用的地基处理方法,通过钻孔和注浆形成桩体,用于增加地基承载能力和稳定性。
范本二:旋挖钻孔灌注桩试桩记录试桩地点:XX工地试桩日期:20XX年XX月XX日1. 试桩目的本次试桩的目的是针对 XX 工地的地质条件,进行旋挖钻孔灌注桩的试验,以评估钻孔灌注桩的适合性和承载能力,为后续的施工提供依据。
2. 试桩设备和材料2.1 设备:- 旋挖钻孔机:型号 XX,规格 XX- 砂浆搅拌机:型号 XX,规格 XX- 砂浆泵:型号 XX,规格 XX- 钻具及钻头:型号 XX,规格 XX- 钻孔灌注桩检测仪器:型号 XX,规格 XX2.2 材料:- 钻孔灌注桩钢筋:规格 XX- 水泥:标号 XX- 混凝土:标号 XX- 其他辅助材料:XX3. 试桩程序3.1 钻孔准备:- 根据设计要求设置钻孔位置和孔径,钻孔直径为 XXcm,深度为 XXm- 使用旋挖钻孔机进行钻孔,保持孔壁的稳定性- 钻孔深度达到设计要求后,清理孔内杂物3.2 钢筋安装:- 按设计要求安装钻孔灌注桩钢筋,并进行连接和固定3.3 砂浆调配和灌注:- 使用砂浆搅拌机将水泥和砂浆按一定比例调配- 将调配好的砂浆通过砂浆泵注入钻孔中- 确保砂浆注入均匀,避免产生空隙温和泡3.4 桩体养护:- 在灌注完成后,对钻孔灌注桩进行养护- 保持桩体湿润,防止龟裂和干燥收缩4. 试桩结果记录- 记录每一个试桩的钻孔深度、钻孔直径、钻孔灌注桩钢筋布置图、灌注时间等信息- 根据试验结果,评估钻孔灌注桩的承载能力和稳定性5. 附件本所涉及的附件如下:- 钻孔灌注桩设计图纸- 钻孔灌注桩试验数据记录表- 其他相关附件6. 法律名词及注释本所涉及的法律名词及注释如下:- 钻孔灌注桩:一种常用的地基处理方法,通过钻孔和注浆形成桩体,用于增加地基承载能力和稳定性。
灌注桩根底施工技术钻孔灌注桩:1、钻孔前的预备:1)、施工场地为砂地时,平坦场地、去除杂物、夯打密实以防产生不均匀的沉降,钻机底座应置于坚实的填土上而不宜直接安放在未经处理的松软的土地或砂层上。
2)、测量预备:测量人员准确测放桩位中心,依据施工要求埋设十字护桩。
并测原地面标高,依据桩底标高计算应从原地面钻进的深度,做好记录。
2、护筒预备:1)、护筒内径应比桩径稍大:当护筒深度在2-6 米范围时,旋挖钻护筒内径比桩径宜大10-15 厘米。
2)、护筒顶端的高度:承受旋挖钻机钻孔时,护筒每节的长度为1.5—2.0 米,用8mm—16mm 的钢板加工成型,总长度应满足比地下水高出2 米,依据施工现场阅历,一般为1.5—2.5 米,由人工埋设护筒再由旋挖钻机协作完成较好。
3)、护筒的埋置深度:砂类土应将护筒四周0.5-1.0 米范围的挖除,夯填黏质土至护筒底0.5 米以下。
4)、护筒接头处要求内部无突出物,能耐拉、压,不漏水;灌注桩完成后,钢护筒应准时撤除。
3、护筒的埋设:护筒的埋设工作是钻孔灌注桩施工的开端,护筒平面的位置于垂直度准确与否,护筒四周和护筒底脚是否严密,不透水,对成孔、成桩的质量都有重大的影响。
1)、埋设时,护筒中心轴线应对正测量标定的桩位中心,其偏差不得大于5 厘米,并应严格保持护筒的竖直位置。
2)、在旱地或岸滩埋设护筒时:在砂类土〔粉砂、细、中砂〕砂砾等河床挖埋护筒时,先在桩位处挖出比护筒外径大80-100 厘米的圆坑。
然后在坑底填筑50 厘米左右厚的黏土,分层夯实,以备安设护筒。
护筒埋设深度在砂类土中不小于1.5 米。
护筒设置:⑴护筒内径宜比桩径大100~150mm。
⑵护筒中心竖直线应与桩中心线重合,除设计另有规定外,平面允许误差为50mm,竖直线倾斜不大于1%,干处可实测定位。
⑶砂地可承受挖坑埋设法,护筒底部和四周所填粘质土必需分层夯实。
⑷护筒高度宜高出地面0.3m 或水面1.0~2.0m。
目录一、试桩依据............................................. 错误!未定义书签。
二、试桩地点、试验内容及目的............................. 错误!未定义书签。
三、工程概况............................................. 错误!未定义书签。
四、施工安排............................................. 错误!未定义书签。
五、施工方案............................................. 错误!未定义书签。
六、钻孔桩常见事故的预防及处理。
......................... 错误!未定义书签。
七、钻孔桩断桩常见事故及处理............................. 错误!未定义书签。
八、桩基检测............................................. 错误!未定义书签。
九、质量保证措施......................................... 错误!未定义书签。
十、施工安全保证措施..................................... 错误!未定义书签。
十一、环保水保措施....................................... 错误!未定义书签。
钻孔灌注桩试桩施工方案一、试桩依据1、《新建铁路武汉至宜昌铁路仙女特大桥施工图》;2、《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设[2005]160号;3、《客运专线铁路桥涵工程施工技术指南》;4、《铁路工程桩基无损检测规程》。
二、试桩地点、试验内容及目的考虑前期现场施工及试验场地条件选取仙女特大桥第24#墩24#-4桩(φ)基础作为试验桩。

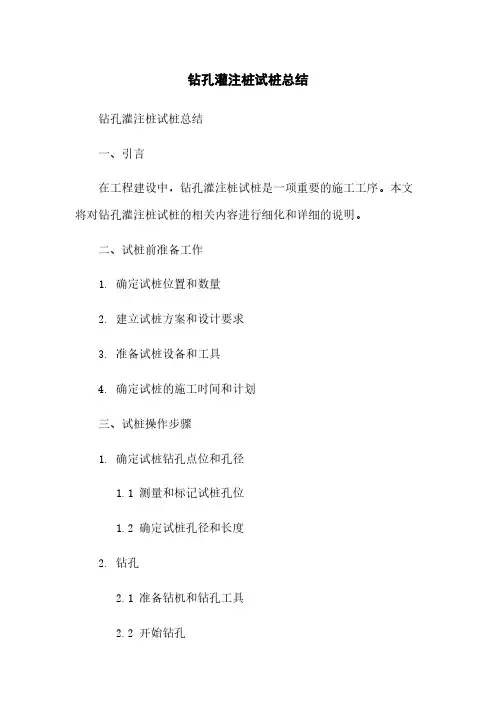

钻孔灌注桩试桩总结钻孔灌注桩试桩总结一、引言在工程建设中,钻孔灌注桩试桩是一项重要的施工工序。
本文将对钻孔灌注桩试桩的相关内容进行细化和详细的说明。
二、试桩前准备工作1. 确定试桩位置和数量2. 建立试桩方案和设计要求3. 准备试桩设备和工具4. 确定试桩的施工时间和计划三、试桩操作步骤1. 确定试桩钻孔点位和孔径1.1 测量和标记试桩孔位1.2 确定试桩孔径和长度2. 钻孔2.1 准备钻机和钻孔工具2.2 开始钻孔2.3 钻孔过程中的注意事项2.4 到达设计要求的孔深后停止钻孔3. 清孔3.1 准备清孔工具和设备3.2 开始清孔3.3 清孔过程中的注意事项3.4 清孔完成后进行检查和测量4. 灌注4.1 准备灌浆材料和设备4.2 开始灌注4.3 灌注过程中的注意事项4.4 灌注完成后进行检查和测量5. 桩头处理5.1 准备桩头处理材料和设备5.2 进行桩头处理5.3 桩头处理过程中的注意事项四、试桩结果分析与总结1. 桩基质量的评价1.1 桩身强度检测1.2 超声波检测1.3 静载试验1.4 动态触探试验2. 试桩结果分析2.1 桩的承载力评估2.2 桩与土壤的相互作用分析2.3 工程实际情况与设计要求的比较3. 结果总结与改进措施3.1 试桩成果的总结3.2 存在的问题和不足之处3.3 改进措施和建议五、附件本文档所涉及的附件如下:1. 钻孔灌注桩试桩方案2. 桩孔位置标志图3. 试桩报告和数据记录表六、法律名词及注释本文档所涉及的法律名词及注释如下:1. 施工工序:指工程施工中的一项具体工作步骤。
2. 设计要求:根据工程实际情况和规范要求进行的设计要求。
3. 孔深:指试桩钻孔的深度。
钻孔灌注桩试桩方案1. 试桩目的与意义钻孔灌注桩试桩是在工程施工前的试验性施工工序,主要用于验证设计方案的可行性和确定施工参数。
通过试桩工作可以获得土层的物理力学性质、钻孔灌注桩施工的可行性以及预测施工过程中可能遇到的困难和问题。
试桩的目的是为了: - 验证桩基设计参数的科学性和合理性; - 评估施工工艺和方法的可行性; - 检测桩身和灌注质量,保证桩基的稳定性和承载能力; - 为后续工程提供参考和借鉴。
2. 试桩方法与步骤试桩方法主要包括钻进试桩和灌注试桩两种,具体步骤如下:2.1 钻进试桩1.根据设计要求选择合适的钻机和桩笔;2.根据设计洞口位置和桩径要求,在地面上标记出试桩位置;3.在试桩位置挖掘清理出一定大小的坑槽,确保桩机能够安全稳定地工作;4.安装桩机并进行底部定位,根据试桩计划要求,确定钻孔深度和孔径;5.开始钻孔,根据设计要求控制钻孔的速度和进度;6.控制钻孔直径,当接近设计孔径时,根据需要采用钻机齐桅或套管的方式;7.达到设计孔深后,停止钻进工作。
2.2 灌注试桩1.在钻孔底部安装灌注管或灌注笔,确保灌注质量;2.根据设计要求调制搅拌站提供的混凝土,并通过输送介质,将混凝土送至试桩孔;3.同时进行准确的测量和控制,确保混凝土的灌注均匀且不产生空洞;4.灌注到设计高度后,用振捣器进行振捣和密实,提高桩身的强度和稳定性;5.在灌注试桩过程中,对施工参数进行记录并进行质量监控;6.等待混凝土养护硬化后,进行试桩评估和检测。
3. 试桩参数与要求试桩参数和要求主要包括以下项目:3.1 钻进试桩参数•钻孔直径:根据设计要求和孔径计算,一般为150mm、300mm、600mm等;•钻孔深度:根据桩基设计要求,按照设计孔深进行施工;•钻孔进度:根据工程进度管理要求和施工工艺,合理安排钻孔进度;•钻孔孔距:根据设计要求和地质条件确定,一般为1.5-2.0m;•破碎带控制:根据地质勘探结果和设计要求,控制破碎带的起始和结束位置,确保钻孔质量。

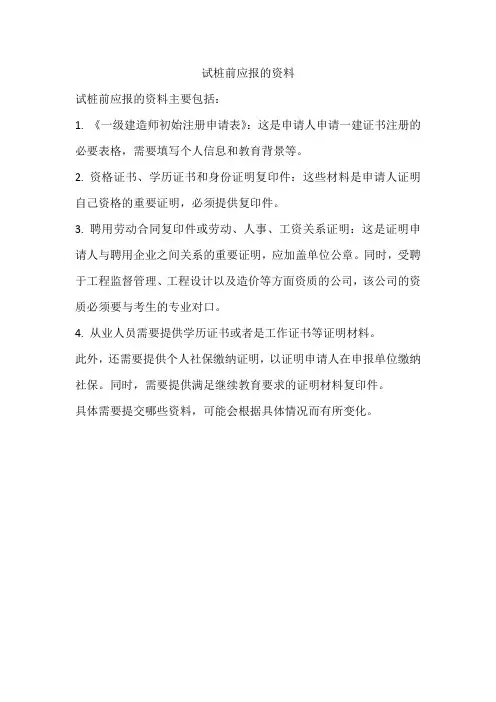

试桩前应报的资料
试桩前应报的资料主要包括:
1. 《一级建造师初始注册申请表》:这是申请人申请一建证书注册的必要表格,需要填写个人信息和教育背景等。
2. 资格证书、学历证书和身份证明复印件:这些材料是申请人证明自己资格的重要证明,必须提供复印件。
3. 聘用劳动合同复印件或劳动、人事、工资关系证明:这是证明申请人与聘用企业之间关系的重要证明,应加盖单位公章。
同时,受聘于工程监督管理、工程设计以及造价等方面资质的公司,该公司的资质必须要与考生的专业对口。
4. 从业人员需要提供学历证书或者是工作证书等证明材料。
此外,还需要提供个人社保缴纳证明,以证明申请人在申报单位缴纳社保。
同时,需要提供满足继续教育要求的证明材料复印件。
具体需要提交哪些资料,可能会根据具体情况而有所变化。

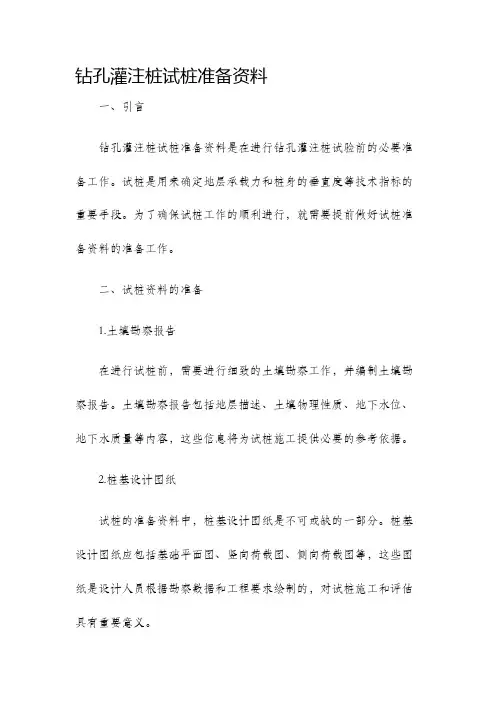

钻孔灌注桩试桩准备资料
1、桩位测量放样原始记录及测量成果
2、钢筋试验报告
3、钻机设备、操作人员等报审
4、钻机旋转平台标高测量原始记录
5、探孔器、泥浆比重仪
6、钻孔深度(扣除钻头锥形长度)
7、孔径(钻头直径)
8、钻孔灌注桩专项施工方案
9、砼配合比(砂子、碎石、水泥等原材料检测报告)
10、结合实际工具尺寸,进行初灌量计算过程,并判断是否能满足首灌要求(导管口距离孔底30-50cm,首灌导管埋深大于1m)
11、钻孔记录(监理旁站记录),地质情况报告
12、护筒埋设高度必须高于地面30cm以上
13、钢筋笼的节数、长度、
14、声测管固定措施。
