核电工艺管道布置设计过程及特点

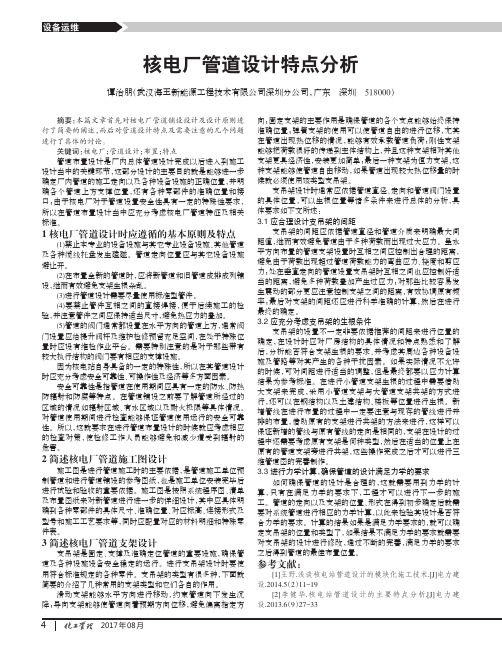

2017年08月核电厂管道设计特点分析谭治朋（武汉海王新能源工程技术有限公司深圳分公司，广东深圳518000）摘要：本篇文章首先对核电厂管道铺设设计及设计原则进行了简要的阐述，而后对管道设计特点及需要注意的几个问题进行了具体的讨论。

关键词：核电厂；管道设计；布置；特点管道布置设计是厂内总体管道设计完成以后进入到施工设计当中的关键环节，这部分设计的主要目的就是能够进一步确定厂内管道的施工走向以及各种设备设施的正确位置，并明确各个管道上方支撑位置，还有各种零部件的准确位置和接口；由于核电厂对于管道设置安全性具有一定的特殊性要求，所以在管道布置设计当中应充分考虑核电厂管道特征及相关标准。

1核电厂管道设计时应遵循的基本原则及特点(1)禁止本专业的设备设施与其它专业设备设施、其他管道及各种缆线托盘发生磕碰。

管道走向位置应与其它设备设施避让开。

(2)在布置全新的管道时，应将新管道和旧管道成排成列铺设，继而有效避免支架生根杂乱。

(3)进行管道设计需要尽量使用标准型管件。

(4)要禁止管件互相之间的直接焊接，便于后续施工的检验，并注意管件之间应保持适当尺寸，避免热应力的叠加。

(5)管道的阀门通常都设置在水平方向的管道上方，通常阀门设置应给提升阀杆及维护检修预留充足空间，在处于特殊位置时应设有维检作业平台。

需要特别注意的是对于那些带有较大执行结构的阀门要有相应的支撑设施。

因为核电站自身具备的一定的特殊性，所以在其管道设计时应充分考虑安全可靠性、可操作性及经济等多方面因素。

安全可靠性是指管道在使用期间应具有一定的防水、防热防辐射和防腐等特点。

在管道铺设之前要了解管道所经过的区域的情况如辐射区域、有水区域以及耐火极限等具体情况。

对管道使用期间进行检查能够保证管道使用运行的安全可靠性。

所以，这就要求在进行管道布置设计的时候就应考虑相应的检查对策，使检修工作人员能够避免和减少遭受到辐射的危害。

2简述核电厂管道施工图设计施工图是进行管道施工时的主要依据，是管道施工单位预制管道和进行管道铺设的参考图纸，也是施工单位安装完毕后进行试验和验收的重要依据。

浅析核电厂给水排水管道布置设计及施工技术摘要：核电厂给水排水管道布置设计主要涉及到给水系统的供水量、给水管道设计与施工技术。

给水系统的供水量是支撑机组给水的关键，给水管道设计要考虑机组给水量的变化，给水管道施工技术必须符合核电厂规范，避免因施工质量不合格而影响机组给水的正常运行。

总之，核电厂给水排水管道布置设计及施工技术涉及范围很广，要考虑机组给水量的变化，管道施工技术必须符合核电厂规范，保证其施工质量，从而保证机组给水的正常运行。

本文探讨核电厂给水排水管道布置设计及施工技术，以期为核电厂发展提供借鉴。

关键词：核电厂；管道；技术一、给水排水管道重要性核电厂的给水排水管道布置设计及施工技术对其安全和正常运行是十分关键的。

给水排水系统是最重要的设施设备之一，性能稳定可靠，担负着供水的主要职能，必须进行精心设计。

排水系统必须满足一定的防洪要求，且水系沟渠要设计为多孔结构，以解决排放区蚊蝇和废物处理问题，有助于建立一个良好的核电厂环境。

为了保障设备及周边环境的防腐蚀，施工内容应尽量采用非常规施工，采用高品质材料制作，使用特殊结构，还安装了一些感应设备，以保证管道的安全性能。

因此，核电厂给水排水系统的设计及施工对于有效保障核电厂的安全和正常运行至关重要。

二、给水排水管道现状1.管道布局设计不全面核电厂给水排水管道布置设计及施工技术的正确安装和运行，对于提高整体管道网的安全稳定运行有着至关重大意义。

但有时候会出现管道布局设计不全面造成无法及时、准确掌握水体运行状况等问题，造成不良后果。

一方面，初期管道布局设计时缺少对水体运行状况的系统全面分析，在没有完善的水力学分析和结构数据支撑下，对目标流量冲击的分析等认识不到位，未考虑到可能出现的紧急情况。

2.施工技术能力不足核电厂是一种转化能源的新型发电技术，给水排水管道布置设计及施工技术存在施工技术能力不足的情况。

首先，施工技术能力不足的原因，其中最主要的就是施工人员的施工水平较低，技术积累滞后，其技术水平比不上其他发电技术，施工新技术通常需要几年才能掌握，而掌握新技术往往需要一定的积累，新技术应用更是集科学技术于一体，这需要一定的实践经验。

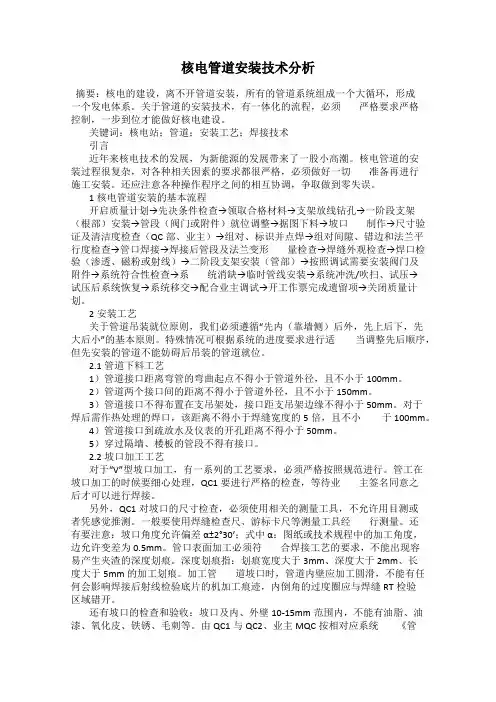

还有坡口的检查和验收：坡口及内、外壁10-15mm范围内，不能有油脂、油漆、氧化皮、铁锈、毛刺等。由QC1与QC2、业主MQC按相对应系统《管道预制质量计划》中设置的停工待检点（H）、见证点（W）对坡口加工质量进行检查、验收。未经检查，严禁施工人员越点施工。对检查不合格的坡口，须重新加工至检查合格。
2.5对阀门的安装工艺要求
A.阀门安装前检查
阀门检验中所使用的量具、表具须校验合格，并在其有效期内使用，对质量计划中所设的H点未经检查，严禁施工人员越点施工；
B.阀门安装
阀门安装时，阀门上的工作介质流向指示应与管路的工作介质流向一致，一般单向流动的阀门（如截止阀），当“指示”不明确时，一般以低进高出的原则；旋塞、闸阀，允许从任意一端流入或流出；对于止回阀，必须特别注意介质的流向（阀体上有箭头表示），保证阀瓣能正常开启和关闭；对于油系统的阀门安装时的方向不能垂直安装；针对安装工程中的国产阀门进行水压严密性检验。涉及的阀门主要有截止阀、衬胶隔膜阀、球阀、止回阀、蝶阀。
焊接工作完成后需要进行焊接质量评定。
2.4法兰、测量装置、节流孔板安装工艺
法兰中心与管道中心偏差A≤1.5mm；法兰工作面与管道中心线不垂直度偏差：尺寸“B”沿端面垂直方向的偏差不超过2.5mm/m。
测量装置、节流孔板应在管道冲洗合格后按介质流向进行安装；测量装置的取样口应严格按厂家提供的安装资料进行安装。当厂家资料无安装要求时，对于介质为气（汽）体的管道，安装时取样口应在管道水平中心线上半部60°范围内；对于介质为液体的管道，安装时取样口应在管道水平中心线下半部60°范围内。
另外，QC1对坡口的尺寸检查，必须使用相关的测量工具，不允许用目测或者凭感觉推测。一般要使用焊缝检查尺、游标卡尺等测量工具经行测量。还有要注意：坡口角度允许偏差α±2°30′；式中α：图纸或技术规程中的加工角度，边允许变差为0.5mm。管口表面加工必须符合焊接工艺的要求，不能出现容易产生夹渣的深度划痕。深度划痕指：划痕宽度大于3mm、深度大于2mm、长度大于5mm的加工划痕。加工管道坡口时，管道内壁应加工圆滑，不能有任何会影响焊接后射线检验底片的机加工痕迹，内倒角的过度圈应与焊缝RT检验区域错开。

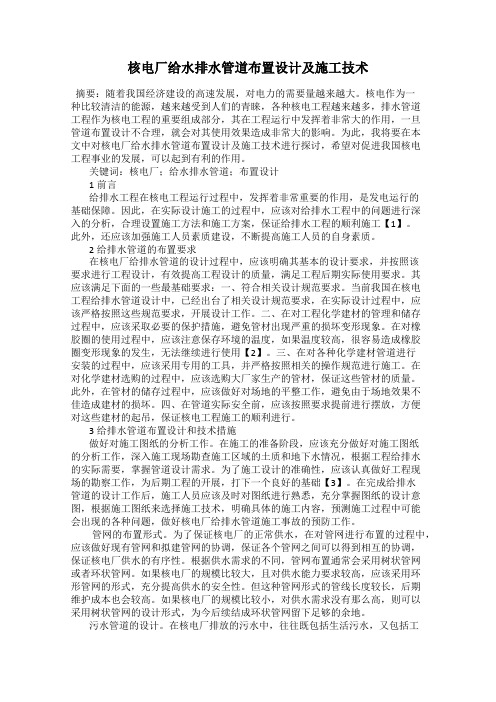

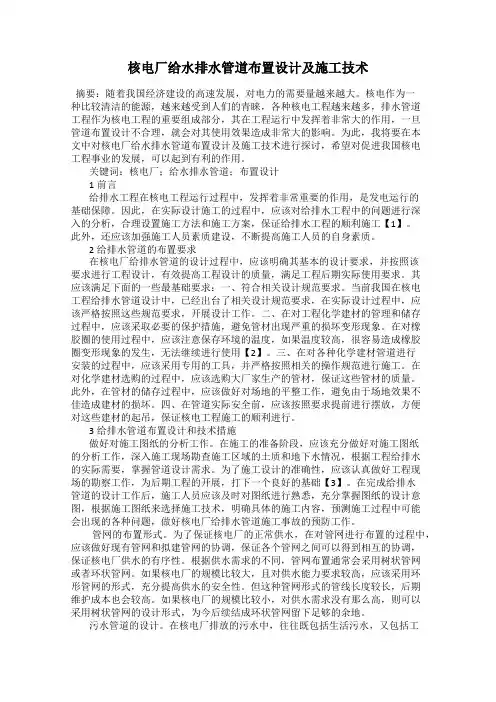

核电厂给水排水管道布置设计及施工技术摘要：随着我国经济建设的高速发展，对电力的需要量越来越大。

核电作为一种比较清洁的能源，越来越受到人们的青睐，各种核电工程越来越多，排水管道工程作为核电工程的重要组成部分，其在工程运行中发挥着非常大的作用，一旦管道布置设计不合理，就会对其使用效果造成非常大的影响。

为此，我将要在本文中对核电厂给水排水管道布置设计及施工技术进行探讨，希望对促进我国核电工程事业的发展，可以起到有利的作用。

关键词：核电厂；给水排水管道；布置设计1前言给排水工程在核电工程运行过程中，发挥着非常重要的作用，是发电运行的基础保障。

因此，在实际设计施工的过程中，应该对给排水工程中的问题进行深入的分析，合理设置施工方法和施工方案，保证给排水工程的顺利施工【1】。

此外，还应该加强施工人员素质建设，不断提高施工人员的自身素质。

2给排水管道的布置要求在核电厂给排水管道的设计过程中，应该明确其基本的设计要求，并按照该要求进行工程设计，有效提高工程设计的质量，满足工程后期实际使用要求。

其应该满足下面的一些最基础要求：一、符合相关设计规范要求。

当前我国在核电工程给排水管道设计中，已经出台了相关设计规范要求，在实际设计过程中，应该严格按照这些规范要求，开展设计工作。

二、在对工程化学建材的管理和储存过程中，应该采取必要的保护措施，避免管材出现严重的损坏变形现象。

在对橡胶圈的使用过程中，应该注意保存环境的温度，如果温度较高，很容易造成橡胶圈变形现象的发生，无法继续进行使用【2】。

三、在对各种化学建材管道进行安装的过程中，应该采用专用的工具，并严格按照相关的操作规范进行施工。

在对化学建材选购的过程中，应该选购大厂家生产的管材，保证这些管材的质量。

此外，在管材的储存过程中，应该做好对场地的平整工作，避免由于场地效果不佳造成建材的损坏。

四、在管道实际安全前，应该按照要求提前进行摆放，方便对这些建材的起吊，保证核电工程施工的顺利进行。

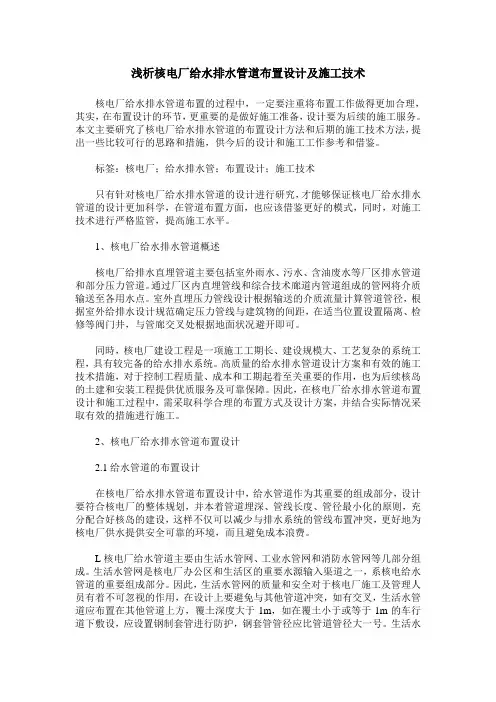

浅析核电厂给水排水管道布置设计及施工技术核电厂给水排水管道布置的过程中，一定要注重将布置工作做得更加合理，其实，在布置设计的环节，更重要的是做好施工准备，设计要为后续的施工服务。

本文主要研究了核电厂给水排水管道的布置设计方法和后期的施工技术方法，提出一些比较可行的思路和措施，供今后的设计和施工工作参考和借鉴。

标签：核电厂；给水排水管；布置设计；施工技术只有针对核电厂给水排水管道的设计进行研究，才能够保证核电厂给水排水管道的设计更加科学，在管道布置方面，也应该借鉴更好的模式，同时，对施工技术进行严格监管，提高施工水平。

1、核电厂给水排水管道概述核电厂给排水直埋管道主要包括室外雨水、污水、含油废水等厂区排水管道和部分压力管道。

通过厂区内直埋管线和综合技术廊道内管道组成的管网将介质输送至各用水点。

室外直埋压力管线设计根据输送的介质流量计算管道管径，根据室外给排水设计规范确定压力管线与建筑物的间距，在适当位置设置隔离、检修等阀门井，与管廊交叉处根据地面状况避开即可。

同時，核电厂建设工程是一项施工工期长、建设规模大、工艺复杂的系统工程，具有较完备的给水排水系统。

高质量的给水排水管道设计方案和有效的施工技术措施，对于控制工程质量、成本和工期起着至关重要的作用，也为后续核岛的土建和安装工程提供优质服务及可靠保障。

因此，在核电厂给水排水管道布置设计和施工过程中，需采取科学合理的布置方式及设计方案，并结合实际情况采取有效的措施进行施工。

2、核电厂给水排水管道布置设计2.1给水管道的布置设计在核电厂给水排水管道布置设计中，给水管道作为其重要的组成部分，设计要符合核电厂的整体规划，并本着管道埋深、管线长度、管径最小化的原则，充分配合好核岛的建设，这样不仅可以减少与排水系统的管线布置冲突，更好地为核电厂供水提供安全可靠的环境，而且避免成本浪费。

L核电厂给水管道主要由生活水管网、工业水管网和消防水管网等几部分组成。

生活水管网是核电厂办公区和生活区的重要水源输入渠道之一，系核电给水管道的重要组成部分。

核电厂给水排水管道布置设计及施工技术分析发布时间：2021-07-14T07:21:07.002Z 来源：《防护工程》2021年8期作者：万心慧[导读] 给水排水管道设计施工是核电厂工程建设中的重要内容，施工情况直接关系着厂房投用过程安全、使用寿命及综合效益创造情况，故而认真落实管道设计施工工作具有很大现实意义。

文章阐述了给水排水管道布设的总体思路，对管网、污水管道及雨水管道的布设要点进行分条论述，探究管道布置时采用的主要技术方法，以供同行参考。

万心慧核工业工程研究设计有限公司北京 101300摘要：给水排水管道设计施工是核电厂工程建设中的重要内容，施工情况直接关系着厂房投用过程安全、使用寿命及综合效益创造情况，故而认真落实管道设计施工工作具有很大现实意义。

文章阐述了给水排水管道布设的总体思路，对管网、污水管道及雨水管道的布设要点进行分条论述，探究管道布置时采用的主要技术方法，以供同行参考。

关键词：核电厂；给水排水管道；布置设计；施工技术引言核电厂建设有工期漫长、规模大及工艺流程繁杂等特征，需要配置工程完善的给排水系统。

若能结合现实状况有针对性的完善给水排水管道设计方案，并在施工实践中加强技术方法应用情况的管理控制，不仅有益于优化工程建设质量，降低成本及短缩工期，还能为后期核电项目土建及安装工序顺利推进提供可靠支撑。

但是当下部分给排水管道设计及施工人员专业能力不强，在实践中可能会出现一些疏漏、偏差，这是令人堪忧的，应尽早加以修补、完善，本文便是总结管道布置设计及施工经验方法。

一、核电厂给水排水管道布置的总体思路水源是核电站生产的根本，给排水系统为厂区建设的基础内容，该项工程建设的合理程度，和核电厂效益创造情况密切相关。

既往给排水工程建设阶段，对所需的给水及排水设备作出确切规定，但针对个别细小位置的用水设计，尚未作出细致阐释，为弥补以上现象带来的不足，应在归纳既往经验的基础仧，合理设计出给排水管道布置的新方案，建议将管道设计分成管网支线、主管网等独立部分[1]。

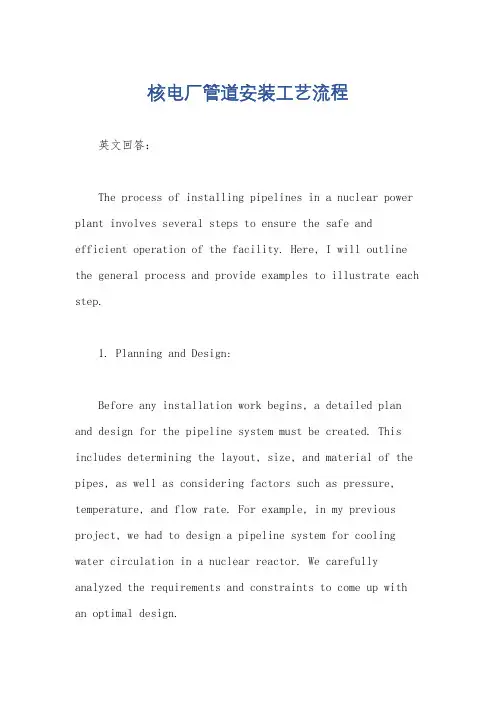

核电厂管道安装工艺流程英文回答：The process of installing pipelines in a nuclear power plant involves several steps to ensure the safe andefficient operation of the facility. Here, I will outline the general process and provide examples to illustrate each step.1. Planning and Design:Before any installation work begins, a detailed plan and design for the pipeline system must be created. This includes determining the layout, size, and material of the pipes, as well as considering factors such as pressure, temperature, and flow rate. For example, in my previous project, we had to design a pipeline system for cooling water circulation in a nuclear reactor. We carefully analyzed the requirements and constraints to come up with an optimal design.2. Procurement and Fabrication:Once the design is finalized, the necessary materials and components for the pipeline system are procured. This may include pipes, valves, fittings, and insulation materials. These components are then fabricated according to the specifications outlined in the design. For instance, we had to procure high-quality stainless steel pipes and specialized valves for our nuclear power plant project.3. Site Preparation:Before installation can begin, the site needs to be prepared. This involves clearing the area, leveling the ground, and ensuring proper access for equipment and personnel. In some cases, excavation may be required to create trenches for underground pipelines. During my previous project, we had to clear a large area and create a temporary access road to transport the pipeline components.4. Installation:The actual installation of the pipelines involves several steps. First, the pipes are laid out according to the design, taking into account factors such as pipe routing, elevation changes, and support requirements. The pipes are then joined together using welding, flanges, or other suitable methods. Valves, fittings, and insulation materials are also installed as necessary. In my experience, we used a combination of welding and flanges to connect the pipes securely.5. Testing and Inspection:Once the installation is complete, the pipeline system undergoes rigorous testing and inspection to ensure its integrity and functionality. This includes pressure testing to check for leaks or weaknesses in the system. Inspections are also conducted to verify that all components areproperly installed and meet the required standards. In one instance, we had to conduct a hydrostatic pressure test ona newly installed pipeline to ensure its strength and reliability.6. Commissioning and Maintenance:After successful testing and inspection, the pipeline system is commissioned and put into operation. Regular maintenance and monitoring are essential to ensure the continued safe and efficient operation of the pipelines. This includes periodic inspections, cleaning, and repairs as needed. In my current role, I am responsible for conducting routine inspections and maintenance on the pipelines in our nuclear power plant.中文回答：核电厂管道的安装工艺流程包括多个步骤，以确保设施的安全和高效运行。

核电工艺管道布置设计过程及特点摘要：管道布置设计是综合布置设计完成后进行施工设计的一个重要环节，其设计目的是明确核电厂厂房内工艺管道的走向，所有设备的准确定位，准确标注出管道上支撑点的位置，以及各系统管道上的各类部件（如阀门、流量孔板、法兰、垫片、紧固件、膨胀节、过滤器、软管等）的位置及与工艺管道的接口；是管道三维制作图、支吊架组装图、总体三维制作图的设计输入；是以系统为依据，将系统功能具体实现的过程。

管道三维制作图是安装公司在安装交工前进行管道安装的符合性检查及试验的依据。

核电厂由于核安全要求的特殊性，在进行管道布置设计时有其自身的特点和要求。

关键词：核电；管道设计；特点核电厂工艺管道设计是核电厂安全运作的重要保障，在进行管道设计时必须要严格按照管道的系统流程图进行布置，而且还需要配合后期的调试、运行、检查与维护，为设备引入、拆卸、更换、起吊、各类试验等预留足够的空间，这样才能保证核电厂后期生产运行的经济效益。

一、核电厂工艺管道布置的特殊性及要求核电厂的管道布置设计首要注意的问题就是其安全性，主要包括辐射防护、防火、防水淹、管道独立性以及管道的在役检查等内容。

为此，管道设计还应该注意做好以下几个方面：①在进行管道布置之前应充分了解管道需穿越区域的耐火极限、辐射分区以及水淹分区等。

②多重系统之间保持独立，保证系统各部件与预测始发事件效应之间的独立，不同安全等级的系统部件之间也要保持一定的独立性，安全重要物项与非安全重要物项之间保持独立。

为保证管道各项之间的独立性，可在设计时利用空间隔离或者实体隔离的方法来实现，对其他用于执行安全功能的管道可进行适当隔离。

③在核电厂运行周期内，做好各系统部件的在役检查工作，以便于掌握核电厂的安全运行信息。

核电管道的在役检查要求在进行管道设计时既要满足检查维修的空间要求，又能尽量降低检察人员受辐射的程度。

管道的布置设计应满足以下布置要求：1)管道布置设计应满足系统工艺以及管道和仪表流程图的要求。

核电厂聚乙烯管道设计方法及标准简介摘要：从三门核电站和大亚湾核电站的试运行情况来看，我国核电工程建设和核电工程建设中，越来越多的核电工程采用了 PE钢管，因此，建立我国核电工程 PE钢管的技术规范已刻不容缓。

通过对核能环境下聚乙烯管材的发展历程及使用情况的分析，比较了3类与无核能环境下聚乙烯管材、城市燃气及供水管材等三类管材的技术规范的技术规范，并分析了中国现有的聚乙烯管材与3类管材的技术规范之间的差别与鸿沟，以期为我国核能环境下聚乙烯管材的设计、生产及规范制定等工作奠定基础。

绪论核能作为一种新型的可再生资源，具有安全、经济、环保、可长期、可稳定生产等特点，已被认为是缓解全球石油资源危机和生态破坏的重要手段。

核电站包括三个主要的组成部分：核岛，常规岛，以及核电站的辅助设备[。

当前核电站循环用水中所采用的钢筋预应力钢筋都存在着一定的锈蚀、结污现象，常规的检验与维修成本较高。

采用 PE管材代替 PE管材是一种较为经济、行之有效的方法。

美国 Catawba核电站和 Callaway核电站从1995到2006，逐步在无和有核安全性的供水管道中使用了 PVA管材。

法国发电公司在2005年度使用了一种新型的用于更换 Sizewell B核电站的冷却水管。

在阿联酋的巴拉卡核电站，在2012年的时候，将一根聚乙烯管子用于运输冷水。

中国三门核电工程开工于2004年，山东海阳核电工程开工于2009年，其供水管道都使用了 PE管材。

中广核集团大亚湾核电有限公司于2017年将核电安全性 PE管道用于循环水厂的过滤器。

一、核电站使用 PE管的意义多年来的运行实践证明， PE管材不但性能优良，还具有耐腐蚀、维修方便、造价低廉等特点，在核电三阶装备上具有非常广泛的推广应用价值。

中国目前拥有世界上最多的建造核电项目，并且有很多老核电站要进行改建，因此对 PE管材的需求非常大。

但是，对于核电站使用的 PE管，国内还没有相关的规范，其设计、制造和安装都是参照美国力学工程学会（ASME）的技术规范进行的。

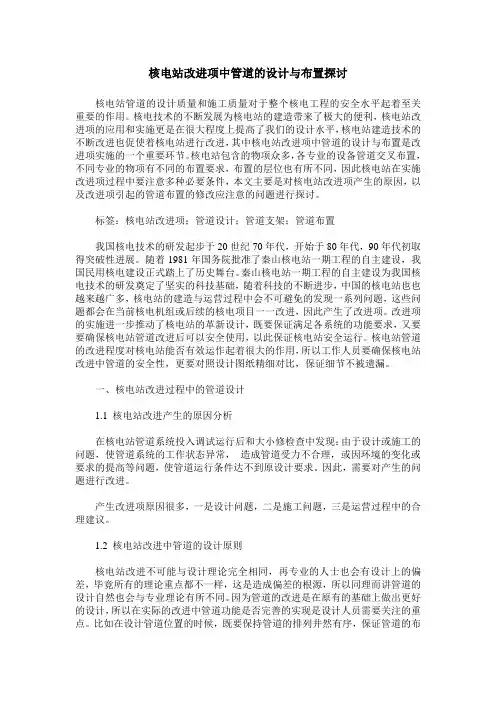

核电站改进项中管道的设计与布置探讨核电站管道的设计质量和施工质量对于整个核电工程的安全水平起着至关重要的作用。

核电技术的不断发展为核电站的建造带来了极大的便利，核电站改进项的应用和实施更是在很大程度上提高了我们的设计水平，核电站建造技术的不断改进也促使着核电站进行改进，其中核电站改进项中管道的设计与布置是改进项实施的一个重要环节。

核电站包含的物项众多，各专业的设备管道交叉布置，不同专业的物项有不同的布置要求，布置的层位也有所不同，因此核电站在实施改进项过程中要注意多种必要条件，本文主要是对核电站改进项产生的原因，以及改进项引起的管道布置的修改应注意的问题进行探讨。

标签：核电站改进项；管道设计；管道支架；管道布置我国核电技术的研发起步于20世纪70年代，开始于80年代，90年代初取得突破性进展。

随着1981年国务院批准了秦山核电站一期工程的自主建设，我国民用核电建设正式踏上了历史舞台。

秦山核电站一期工程的自主建设为我国核电技术的研发奠定了坚实的科技基础，随着科技的不断进步，中国的核电站也也越来越广多，核电站的建造与运营过程中会不可避免的发现一系列问题，这些问题都会在当前核电机组或后续的核电项目一一改进，因此产生了改进项。

改进项的实施进一步推动了核电站的革新设计，既要保证满足各系统的功能要求，又要要确保核电站管道改进后可以安全使用，以此保证核电站安全运行。

核电站管道的改进程度对核电站能否有效运作起着很大的作用，所以工作人员要确保核电站改进中管道的安全性，更要对照设计图纸精细对比，保证细节不被遗漏。

一、核电站改进过程中的管道设计1.1 核电站改进产生的原因分析在核电站管道系统投入调试运行后和大小修检查中发现：由于设计或施工的问题，使管道系统的工作状态异常，造成管道受力不合理，或因环境的变化或要求的提高等问题，使管道运行条件达不到原设计要求。

因此，需要对产生的问题进行改进。

产生改进项原因很多，一是设计问题，二是施工问题，三是运营过程中的合理建议。

核电厂给水排水管道布置设计及施工技术研究摘要：核电厂给水排水管道的设计和施工是核电厂建设的重要环节，本文针对核电厂给排水管道布置设计进行了分析，介绍了管道管件的布置特点及注意事项。

最后结合现场实际情况，对核电厂给水排水管道在施工中容易出现的问题及部分技术应用进行了分析介绍，有一定的借鉴价值。

关键词：核电厂；给水排水管道；布置设计；技术应用1.核电厂给水排水管道布置设计1.1全面分析设计图纸，做好基础工作在实际开展核电厂给水排水管道布置设计之前，必须要做好前期的基础工作，对设计图纸进行全面分析；为了确保核电厂给排水管道的设计能够符合实际的施工要求，设计图纸的工作人员需要全面地分析施工的实际情况，在准备工作时，对施工过程进行深入实践、测量数据、观察周围的环境及人文条件。

为了能够按照设计图纸进行施工，在勘察现场的时候，工作人员需要将数据记录下来，以便为图纸的设计提供数据基础。

完成图纸设计后，施工人员还要及时进行图纸交底，对其进行深入理解以及了解设计理念，并根据图纸提出施工方案，确定施工技术和计划，以及准备备用施工方案，以防突发状况发生，规避不确定因素。

1.2核电厂给水管道布置设计分析一般情况下，给水管道由三个部分组成，即工业水管网、生活水管网和消防水管网：①生活水管网在核电厂的正常运行中具有重要作用，因此施工设计中需要尽量避开与其他管网的交叉，使之保持质量和安全。

若在建设中不可避免地出现与其他管网的交叉，生活水管网需要被安置在其他管网的上方，其覆土深度应大于一米，否则要采取必要的防护措施，如设置钢制套管。

另外，生活水管道的材料通常使用聚乙烯管，管径尺寸介于DN50-300之间。

②工业水管网主要负责对核电厂运营区域以及生产区域的水源供应，在与排水管道相交叉时，仍需将其安置在排水管道的上方，覆土深度应保证在一米以上，而其使用的水管材料和管径等信息应与生活水管道保持一致。

③消防水管网主要为室外和室内的消防系统提供水源，其材料一般为球墨铸铁管，其他方面应与生活管道一致。

核电厂管道安装工艺流程1. 项目准备阶段
- 审核工程图纸和技术文件
- 制定管道安装计划
- 准备施工材料和工具
- 进行现场勘察和测量
2. 管道预制加工阶段
- 根据图纸进行管道下料
- 使用专业设备对管道进行弯曲加工
- 对管道进行焊接、铰接等连接加工
- 对加工后的管道进行无损检测
3. 管道吊装就位阶段
- 利用专业吊装设备将管道吊装至指定位置
- 按照工艺流程对管道进行对接和固定
- 对已就位的管道进行位置校正和找正
4. 管道焊接阶段
- 对接口处进行焊缝打磨和清理
- 采用合格焊工按规范进行焊接作业
- 对焊缝进行无损检测，确保焊缝质量
5. 管道保温和防腐阶段
- 对已焊接的管道进行保温层施工
- 采取防腐蚀措施，如喷涂防腐层等
- 进行保温层和防腐层的质量检验
6. 管道系统试压和调试阶段
- 按照规范对整个管道系统进行水压试验
- 检查管道系统是否存在泄漏和渗漏问题
- 对管道系统进行冲洗、吹扫和调试
7. 管道系统验收和移交
- 进行管道系统的最终检查和验收
- 编制管道系统的技术资料和文件
- 将管道系统移交给业主方
以上是核电厂管道安装的主要工艺流程，整个过程需要严格按照核电厂的质量安全要求执行，确保管道系统的安全可靠运行。

核电厂给水排水管道布置设计及施工技术在城市化进程不断加快的我国现阶段，城市建设当中的给水排水是一项重要的工程，给水排水的材料选择从早期的金属演变成了重量很轻的新型塑料。

重量减轻之后可以减小大型建筑物的地基压力，保证建筑物的使用寿命。

为了人们的正常生活，给排水系统施工要确保顺利实施。

本文主要是对给排水的布置设计与施工技术进行简要的阐述，以供参考。

标签：核电厂；给排水管道；设计与施工给排水工程在我国建设工程中具有十分重要的基础性作用，其正常运行是整个核电厂功能充分发挥的必然保证。

因此，在实际的施工过程中，保证给排水系统的正常运行，就必须深刻分析引起给排水工程问题的影响因素，合理选择并设置施工方法和施工方案，从而促进给排水工程施工顺利。

与此同时，有关施工人员应具有极强的专业素质和专业技能，施工人员素质是施工工作顺利完成的必要前提。

一、给排水管道布置设计要求在核电厂给排水管道布置设计过程中，需要注意其基本要求，明确基本要求，满足基本要求，在达到上述要求后，才能够更好地进行技术设计，是核电厂给排水管道设计技术的主要措施。

核电厂给排水管道设计的基本要求如下。

第一，符合施工验收规范，有法可依，有章可循，为核电厂给排水管道施工提供依据，保证管道施工的顺利实施。

第二，在化学建材的管理储存中，需要注意较多问题，首先，需要注意采取相应措施，防止管材变形损坏。

其次，在橡胶圈运行过程中，需要注意温度是否适宜，在温度较高的情况下，橡胶圈容易出现变形，损坏，无法正常使用，造成材料的浪费。

第三，安装化学建材管，金属管时，需要采用恰当的专用工具，促进工程的顺利实施，在安装管材时，需要注意三个问题。

首先，需要保证金属管符合生产厂家需求，遵守产品技术标准。

其次，在管材储存过程中，需要注意场地的平整，坚实，以免影响储存效果。

最后，需要注意管材堆放，保证管材堆放稳固，以免管材流动，造成不必要的麻烦。

第四，在给排水管道安装前，需要尽可能把管件，管节等材料按照要求摆放，方便运算起吊，以便核电厂的顺利实施。

核电厂管道设计特点分析摘要；核电厂管道设计规范性关系到核电厂运作的安全性与经济性，因此，在进行相关的设计时，必须要依据管道设计图进行布置，而且要定期展开检查与维护，加强安全防范意识，只有这样，才能保证核电厂的规范化发展，从而带来更好的经济效益。

本文针对管道布置设计的原则以及设计中的内容展开了探讨和研究，分析了核电厂管道的设计特点和一些需要关注的问题关键词；核电厂；管道设计；施工设计管道布置设计是厂内总体管道设计完成以后进入到施工设计当中的关键环节，这部分设计的主要目的就是能够进一步确定厂内管道的施工走向以及各种设备设施的正确位置，并明确各个管道上方支撑位置，还有各种零部件的准确位置和接口；由于核电厂对于管道设置安全性具有一定的特殊性要求，所以在管道布置设计当中应充分考虑核电厂管道特征及相关标准。

一、管道设计的定性要求与相关特点（1）原则性问题。

第一，核电管道与其他专业性质（通信、建筑、天然气等）的设备、管道或是电缆等有着大大的不同，它首先要求管道之间不可发生交叉、碰撞或层次复杂布置，需要清楚管道走向与其他设备的走向；第二，实施管道布置工作的时候，需要对新增加的管道与所布置好的管道进行科学的排列，使它们错落有致，避免管道布置的复杂性以及减少管道支架生根；第三，管道设计规划过程中需要注意到管道零部件的规范性，必须使用标准规格的零件，避免部件存在松懈，否则将会留下安全隐患；第四，管道布置设计的过程中，不可把管件之间的缝隙直接焊接，这样是为了方便布置后的焊缝检查工作，同时需要注意焊缝之间的距离不可以过于短小，避免造成热应力；第五，通常情况下，管道阀门应当布置在水平管道面上，阀杆的位置必须保持垂直向上，阀门布置主要是为了能够进行提升，必须要为后期对阀门的检查与装卸等工作预留充足的工作空间，在特殊情况下，阀门的操作以及维修需要设计有协助性的钢平台。

在管道断面上的阀门需要加设支撑，避免受到过大的负载造成不必要的损失。

一、引言在核电厂当中，工艺管道是非常关键的一个子系统，它在核电厂的生产与运行当中发挥了巨大作用。

就工艺管道系统来看，它包括了管道线路的设计与布置，并且还涉及到了支撑固定管道吊架的布置设计。

在核电厂当中，管道系统极其复杂，管道支吊架的布置工况同样非常复杂，因此，必须要对管理和支吊架的线路布局进行合理的设计，从而促进管道使用效率的提高，确保整个管道系统的安全性与稳定性。

二、工艺管道分析1.管道承受载荷在管道工作的过程当中，往往会承受到巨大的压力载荷，而持久性载荷就是其中最主要的，也就是不断的作用于管道系统，例如管道受到的压力以及重力载荷；临时性载荷也就是临时对管道系统造成的载荷作用，例如，开关管道阀门过程中造成的反冲击力以及压力变化等；交变性载荷，也就是受力的大小以及方向都不是固定的，其将会随着时间的推移而产变化的载荷，例如温差导致的热胀冷缩、端点位移等。

2.管道造成的应力分析在受力、温度以及温度场变化等的情况下，管道将会产生变形的现象，在物体当中，各部分之间产生相互作用的应力，以应力强度的大小为依据，其主要包括了一次应力与二次应力。

具体来看，一次应力主要是外荷载所导致的管道内部产生的正应力与剪应力，它需要确保受力有足够的平衡性，其特点主要为不能够自我恢复，它将会伴随着受力大小的变化而随之变形，倘若超出了管道结构的屈服极限或者是持久强度，那么管道就将出现过度变形，使管道结构造成破坏。

二次应力则是管道因为变形而出现的正向的正应力或是剪应力，其自身是不和外力不平衡的，例如管理与其他的变动情况造成的力。

3.工艺管道系统的布置在工艺管道系统当中，针对于管道布置的要求是各不相同的，针对于重要性较低的管道，通常能够简单依据相关工作规范，设计布置工艺管道和支吊架，设计及规范符合标准要求就能够顺利完成。

倘若是重要性较高的管道布置，就需要在前期实施应力分析，对管道的各处应力予以精准的计算，确保设计完全符合生产要求，尽可能的对布局吊架的位置进行优化，对管道在复杂工作环境中的受力状况进行调节，使之能够处在能够承受的范围内，以此来实现设备的顺利运行。

浅析核电厂管道布置设计及施工技术摘要：管道布置设计是核电厂建设的重点内容，同核电厂正常运转也存在间接的联系。

由于核电厂管道布置设计分布面广、数量大，所以在管道施工前，必须提前做好布置设计，确保管系布置施工合理，管道功能能够正常使用，能为管道布置施工和后续管道检修带来方便。

基于此，本文将就核电厂管道布置设计进行论述，并对核电厂管道施工技术进行简要分析。

关键词：核电厂；管道布置；设计；施工技术由于核电厂对核安全要求的特殊性，其对内部管道布置设计有一定的要求。

所以，作为核电厂建设施工设计重点内容，必须确保厂内管道布置合理性和功能性，在管道布置设计时能够对核电厂内的管道走向进行明确定位，设计出符合要求的管道布置方案，寻求最佳的管道布置设计效果。

另外，核电厂管道施工时，也要严格遵循施工设计方案应用施工技术，构建高质量的核电厂管道网络。

一、核电厂管道布置设计分析（一）核电厂管道布置设计准则要求核电厂管道布置面积大，在进行管道布置设计时，必须要注意避免同其他专业设备或者是管道、电缆托盘相互联系，最好是能够避开这些设备和管道进行布置设计。

并且所布置的管道最好是能够同已经布置好的管道呈成排成列布置方式，控制核电厂管道支架生根。

在选择管件时，最好确保所选管件符合施工设计标准，并尽量避免选用直接焊接的方式进行管件连接，方便控制热应力叠加问题发生和后续焊缝检查。

同时，由于核电厂对核安全有着超高的要求，所以核电厂管道设计还要遵循安全性、科学性原则，确保锁设计的管道布置方案能够满足核电厂正常运转需求。

其次还要考虑管道布置设计经济性，控制管道施工成本。

为了确保核电厂管道布置设计的达标，在管道布置设计之前还要对系统手册进行研究分析，从管道布置设计作用出发进行考虑，了解核电厂系统设备对管道是否有特殊要求再进行布置设计。

另外，还要对管道布置设计方案进行力学验证，确保力学验证结果达标，证明所设计的方案是可行的，再用作核电厂管道施工方案依据。

核电厂工艺管道支吊架布置分析
核电厂工艺管道支吊架布置分析是指在核电厂中，对工艺管道的支吊架的布置进行分析和设计。

工艺管道支吊架是用来支撑和固定工艺管道的结构，以保证工艺管道的稳定性和安全性。

在核电厂中，工艺管道的布置需要考虑以下几个因素：
1. 逻辑布置：根据工艺流程和设备布置，确定工艺管道的走向和连接关系。

需要考虑管道之间的距离和相互之间的影响，以确保流程流畅和设备的高效运行。

2. 强度分析：根据工艺管道的类型、尺寸和工作条件，进行强度分析，确定支吊架的类型和布置方式。

需要考虑到静态和动态荷载、温度变化、管道压力等因素，以确保支吊架能够承受工作负荷。

3. 空间约束：核电厂中的空间通常较为有限，所以在进行工艺管道支吊架布置时需要考虑到空间的约束。

需要合理安排各个支吊架的位置，确保不会与其他设备或结构物发生冲突。

4. 安全性分析：对工艺管道支吊架的布置进行安全性分析，考虑到可能发生的事故情况，以确保支吊架在可能的事故中能够起到有效的支撑和保护作用。

5. 经济性评估：在进行工艺管道支吊架布置时，还需要考虑到经济性因素。

需要综合考虑支吊架的成本、安装难度、维护成本等因素，以选择最经济合理的布置方案。

在进行核电厂工艺管道支吊架布置分析时，一般会采用计算和仿真等方法，通过对工艺管道和支吊架的强度、稳定性和安全性等进行分析，得出最佳的支吊架布置方案。

同时，还需要考虑到实际施工和维护的可行性，确保能够实际应用。
