退火炉操作规程一、引言退火炉是一种常用的热处理设备，用于改善金属材料的力学性能和组织结构。
为了保证退火炉的安全运行和优化退火效果，制定本操作规程。
二、设备准备1. 确保退火炉设备处于正常工作状态，检查炉门、炉体、加热元件等部位是否完好。
2. 根据退火材料的要求，选择合适的退火温度和保温时间。
3. 准备好所需的退火材料，并按照要求进行预处理。
三、操作步骤1. 打开退火炉炉门，将待退火材料放入炉腔中，注意材料的摆放均匀且不要超过炉腔容量。
2. 关闭炉门，确保炉门密封良好。
3. 打开退火炉的电源开关，启动炉内加热元件，开始加热。
4. 根据退火温度的要求，逐渐增加加热功率，使炉内温度升至目标温度。
5. 当炉内温度达到目标温度后，根据所需保温时间，保持温度稳定并进行保温。
6. 保温时间结束后，逐渐降低加热功率，使温度缓慢下降。
7. 当温度降至安全范围后，关闭电源开关，住手加热。
8. 打开炉门，将退火材料取出，放置在合适的位置进行冷却。
四、安全注意事项1. 操作人员必须穿戴好防护设备，包括耐高温手套、防护眼镜等。
2. 在操作过程中，严禁将手部或者其他物体直接接触加热元件或者炉腔内的高温表面。
3. 在加热过程中，应严格控制加热功率，避免温度过高或者过低。
4. 在退火过程中，严禁将易燃、易爆物品放置在退火炉附近，以防发生火灾或者爆炸事故。
5. 操作完成后，应及时清理退火炉，清除炉腔内的杂物和灰尘。
五、常见问题及解决方法1. 退火材料变形或者变色：可能是温度过高或者保温时间过长，应适当调整温度和保温时间。
2. 退火效果不理想：可能是温度控制不许确或者保温时间不足，应加强温度控制和保温管理。
3. 退火炉无法正常启动：可能是电源故障或者设备损坏，应及时检修或者更换设备。
六、总结本操作规程详细介绍了退火炉的操作步骤和安全注意事项，能够匡助操作人员正确、安全地使用退火炉进行退火处理。
在实际操作中，应严格按照规程要求进行操作，确保退火效果和操作安全。

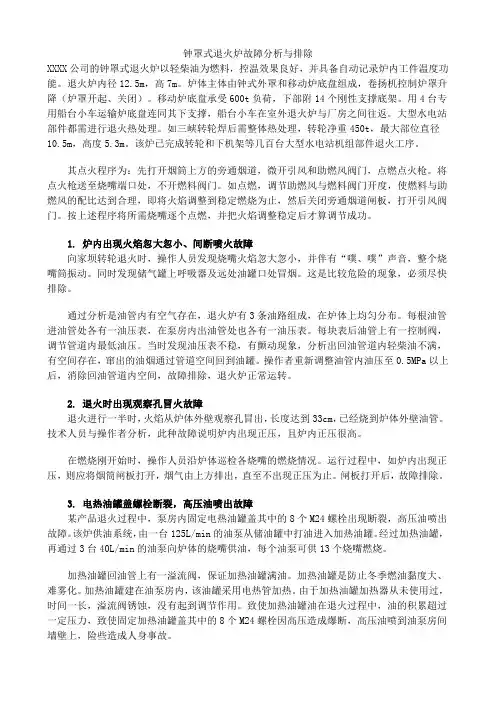

钟罩式退火炉故障分析与排除XXXX公司的钟罩式退火炉以轻柴油为燃料，控温效果良好，并具备自动记录炉内工件温度功能。
退火炉内径12.5m,高7m炉体主体由钟式外罩和移动炉底盘组成，卷扬机控制炉罩升降（炉罩开起、关闭）。
移动炉底盘承受600t 负荷，下部附 1 4个刚性支撑底架。
用4台专用船台小车运输炉底盘连同其下支撑，船台小车在室外退火炉与厂房之间往返。
大型水电站部件都需进行退火热处理。
如三峡转轮焊后需整体热处理，转轮净重450t ，最大部位直径10.5m,高度5.3m。
该炉已完成转轮和下机架等几百台大型水电站机组部件退火工序。
其点火程序为：先打开烟筒上方的旁通烟道，微开引风和助燃风阀门，点燃点火枪。
将点火枪送至烧嘴端口处，不开燃料阀门。
如点燃，调节助燃风与燃料阀门开度，使燃料与助燃风的配比达到合理，即将火焰调整到稳定燃烧为止，然后关闭旁通烟道闸板，打开引风阀门。
按上述程序将所需烧嘴逐个点燃，并把火焰调整稳定后才算调节成功。
1.炉内出现火焰忽大忽小、间断喷火故障向家坝转轮退火时，操作人员发现烧嘴火焰忽大忽小，并伴有“噗、噗”声音，整个烧嘴筒振动。
同时发现储气罐上呼吸器及远处油罐口处冒烟。
这是比较危险的现象，必须尽快排除。
通过分析是油管内有空气存在，退火炉有3条油路组成，在炉体上均匀分布。
每根油管进油管处各有一油压表，在泵房内出油管处也各有一油压表。
每块表后油管上有一控制阀，调节管道内最低油压。
当时发现油压表不稳，有颤动现象，分析出回油管道内轻柴油不满，有空间存在，窜出的油烟通过管道空间回到油罐。
操作者重新调整油管内油压至0.5MPa以上后，消除回油管道内空间，故障排除，退火炉正常运转。
2.退火时出现观察孔冒火故障退火进行一半时，火焰从炉体外壁观察孔冒出，长度达到33cm已经烧到炉体外壁油管。
技术人员与操作者分析，此种故障说明炉内出现正压，且炉内正压很高。
在燃烧刚开始时，操作人员沿炉体巡检各烧嘴的燃烧情况。
钟罩式退火炉故障分析与排除XXXX公司的钟罩式退火炉以轻柴油为燃料，控温效果良好，并具备自动记录炉内工件温度功能。
退火炉内径12.5m，高7m。
炉体主体由钟式外罩和移动炉底盘组成，卷扬机控制炉罩升降（炉罩开起、关闭）。
移动炉底盘承受600t负荷，下部附14个刚性支撑底架。
用4台专用船台小车运输炉底盘连同其下支撑，船台小车在室外退火炉与厂房之间往返。
大型水电站部件都需进行退火热处理。
如三峡转轮焊后需整体热处理，转轮净重450t，最大部位直径10.5m，高度5.3m。
该炉已完成转轮和下机架等几百台大型水电站机组部件退火工序。
其点火程序为：先打开烟筒上方的旁通烟道，微开引风和助燃风阀门，点燃点火枪。
将点火枪送至烧嘴端口处，不开燃料阀门。
如点燃，调节助燃风与燃料阀门开度，使燃料与助燃风的配比达到合理，即将火焰调整到稳定燃烧为止，然后关闭旁通烟道闸板，打开引风阀门。
按上述程序将所需烧嘴逐个点燃，并把火焰调整稳定后才算调节成功。
1. 炉内出现火焰忽大忽小、间断喷火故障向家坝转轮退火时，操作人员发现烧嘴火焰忽大忽小，并伴有“噗、噗”声音，整个烧嘴筒振动。
同时发现储气罐上呼吸器及远处油罐口处冒烟。
这是比较危险的现象，必须尽快排除。
通过分析是油管内有空气存在，退火炉有3条油路组成，在炉体上均匀分布。
每根油管进油管处各有一油压表，在泵房内出油管处也各有一油压表。
每块表后油管上有一控制阀，调节管道内最低油压。
当时发现油压表不稳，有颤动现象，分析出回油管道内轻柴油不满，有空间存在，窜出的油烟通过管道空间回到油罐。
操作者重新调整油管内油压至0.5MPa以上后，消除回油管道内空间，故障排除，退火炉正常运转。
2. 退火时出现观察孔冒火故障退火进行一半时，火焰从炉体外壁观察孔冒出，长度达到33cm，已经烧到炉体外壁油管。
技术人员与操作者分析，此种故障说明炉内出现正压，且炉内正压很高。
在燃烧刚开始时，操作人员沿炉体巡检各烧嘴的燃烧情况。
退火炉常见故障问题分析退火炉是一种用于热处理金属的设备，其操作过程需要人员熟练掌握技术并且能够及时发现和解决故障问题。
本文将介绍退火炉常见的故障问题，并给出相应的解决方案，以便于操作人员能够更好地维护和使用设备。
温度控制不准确一般来说，温度控制不准确可能是由以下原因引起的：1.温度传感器损坏或失灵2.控制系统失效或设置有误3.加热元件出现故障针对不同的原因，解决方法如下：•更换温度传感器或进行修理•检查控制系统并重新设置参数•检查加热元件并进行修理或更换烟气排放异常退火炉内的加热元件会在加热过程中和金属产生氧化反应，导致烟气的排放。
如果排放异常，可能原因如下：1.排气系统堵塞2.燃料供应不足或过多3.炉膛内使用的零件损坏解决方案：•清洗排气系统、更换堵塞的部件•调整燃料供应量•更换损坏的零件炉膛内部受损退火炉的炉膛内部易受腐蚀、变形等问题的影响，导致其性能下降。
炉膛内部受损可能是由以下原因引起：1.炉膛不当使用2.零件老化导致疲劳、损坏解决方案：•合理使用，保证操作规范，避免与金属接触时产生腐蚀、变形等情况•定期检查和更换老化太旧的零件，减少疲劳、损坏等不良影响其他故障问题除上述故障之外，退火炉还可能出现其他问题，如：1.电气设备故障2.液压油温过高或过低3.加热速度过慢针对不同的问题，解决方式如下：•修复电气故障•调整液压油温度设定值，检查油路是否通畅，更换损坏零件等•调整加热速度或更换损坏元件结论退火炉是一种重要的金属热处理设备，其稳定可靠的使用对于提高产品质量、增加生产效率具有重要作用。
不同的故障需要针对性的解决方案，操作人员应当在日常使用中，熟悉设备运行方式，避免或者及时解决出现的故障问题。

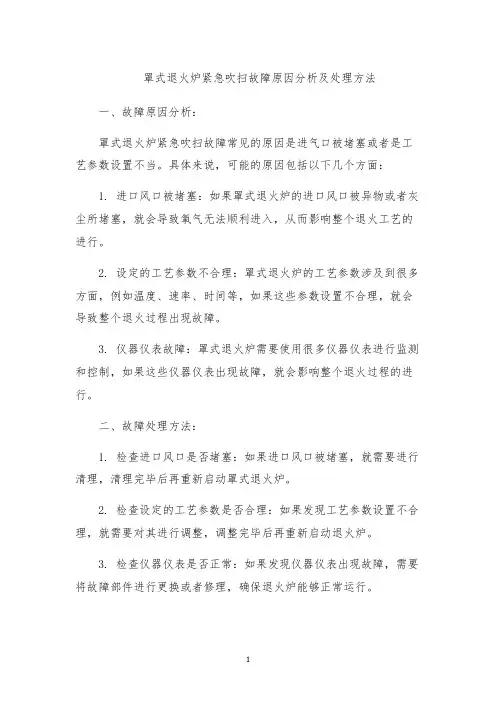

罩式退火炉紧急吹扫故障原因分析及处理方法
一、故障原因分析：
罩式退火炉紧急吹扫故障常见的原因是进气口被堵塞或者是工艺参数设置不当。
具体来说，可能的原因包括以下几个方面：
1. 进口风口被堵塞：如果罩式退火炉的进口风口被异物或者灰尘所堵塞，就会导致氧气无法顺利进入，从而影响整个退火工艺的进行。
2. 设定的工艺参数不合理：罩式退火炉的工艺参数涉及到很多方面，例如温度、速率、时间等，如果这些参数设置不合理，就会导致整个退火过程出现故障。
3. 仪器仪表故障：罩式退火炉需要使用很多仪器仪表进行监测和控制，如果这些仪器仪表出现故障，就会影响整个退火过程的进行。
二、故障处理方法：
1. 检查进口风口是否堵塞：如果进口风口被堵塞，就需要进行清理，清理完毕后再重新启动罩式退火炉。
2. 检查设定的工艺参数是否合理：如果发现工艺参数设置不合理，就需要对其进行调整，调整完毕后再重新启动退火炉。
3. 检查仪器仪表是否正常：如果发现仪器仪表出现故障，需要将故障部件进行更换或者修理，确保退火炉能够正常运行。
4. 定期维护、保养罩式退火炉，防止灰尘或者异物进入，及时
更换故障部件，保证设备的正常运行。
5. 建立完善的罩式退火炉使用与维护管理制度，做好设备的使用、维修、保养等各项工作，确保罩式退火炉的稳定运行。
6. 增加安全保障措施，保障人员的人身安全。
若出现罩式退火
炉紧急吹扫现象，则要立即采取应急处理措施，以防止事故的发生。
以上就是处理罩式退火炉紧急吹扫故障的一些方法和措施，操
作时要谨慎、细心，耐心等待过程结束再采取处理措施，以确保设
备的正常运行。
铝合金电缆退火炉常见问题及处理铝合金电缆在制造过程中，通常需要进行退火处理以增加其强度和延展性。
铝合金电缆退火炉是用于对铝合金电缆进行退火处理的设备，但在使用过程中可能会出现一些常见问题。
下面将介绍几个常见问题及相应的处理方法。
问题1：温度控制不准确温度控制不准确是铝合金电缆退火炉常见的问题之一。
这可能是由于炉子的温度控制系统出现故障或者使用不当造成的。
处理方法：1.检查温度控制仪表和控制系统，确保仪表和传感器的准确性和正常工作。
2.检查温度控制系统的设定值和实际温度的差异，如果有差异，可以进行校正或调整。
3.如果是人为操作不当导致温度控制不准确，需要对操作人员进行培训和指导，确保正确操作。
问题2：加热时间过长或过短加热时间过长或过短可能会导致铝合金电缆的质量问题，如硬度不均匀或变形。
处理方法：1.检查加热控制系统，确保加热时间的设定值和实际加热时间的一致性。
2.如果加热时间过长，可以适当调低加热功率或增加传热介质的流速。
3.如果加热时间过短，可以适当增加加热功率或减小传热介质的流速。
4.对操作人员进行培训，确保加热时间的准确控制。
问题3：退火效果不理想退火效果不理想可能是由于退火炉的设计不合理、设备老化或退火工艺参数设置不正确所导致的。
处理方法：1.检查退火炉的设计，确保炉膛结构和退火工艺参数的设置符合退火要求。
2.定期对退火炉的设备进行维护和保养，如清洗加热元件、更换老化部件等。
3.重新评估退火工艺参数，根据实际情况进行调整和优化。
问题4：能源消耗高退火炉的能源消耗过高会增加生产成本，并对环境造成负面影响。
处理方法：1.对退火炉进行能源消耗的评估和分析，找出能源消耗高的原因。
2.升级退火炉的加热系统，采用更加节能高效的加热方式，如电磁加热或气体加热等。
3.加强维护和保养，确保设备的正常运行和高效利用。
问题5：安全隐患退火炉使用过程中，可能存在一些安全隐患，如温度过高导致炉体变形或热辐射引起人身伤害。
罩式退火炉紧急吹扫故障原因分析及处理方法本钢冷轧厂罩式炉机组现有全氢罩式退火炉48座，分为四期工程。
一二四期工程引进德国LOI公司HUGF220-520HPH炉，共计39座，三期为工程引进奥地利EBNER公司HICON/H2炉9座。
本文主要以德国LOI炉进行论述。
近几年罩式炉机组因生产要求加大、设备老化等多方面原因，导致设备故障率高发，造成机组生产运行成本持续升高。
本钢冷轧厂罩式炉机组系采用纯氢气作为保护气氛的一种对钢卷退火方式，在安全生产上要求十分严格，不允许炉台上出现氢气泄漏的情况。
当发生氢气泄漏时，炉台将进行紧急吹扫，用大量的氮气来置换炉内氢气，在这种情况下，无论是生产效率，还是钢卷退火质量都将受到较大影响。
罩式退火炉基本结构大致可分为：炉台、内罩、加热罩、冷却罩几部分，其中以炉台系统最为复杂，也是故障率较高的部分。
炉台主要包括介质管路、控制系统和液压系统。
罩式炉正常的退火运行过程中，是炉台与内罩通过密封圈紧密结合，在一个密闭的空间加热钢卷。
空间内为还原性气体氢气，是为防止外界氧气进入造成钢卷氧化现象。
但由于罩式炉设备的老化，造成炉台与内罩的气密性下降，炉内压力降低，程序默认为炉台系统泄漏，提示紧急吹扫故障发生。
氮气大量吹入炉台内部置换出氢气，在保证炉内压力防止因氢气泄露，外界氢气浓度过高发生爆炸。
机械故障造成的紧急吹扫主要与泄漏相关，一般只要是出现了较大的压力波动(从计算机监测上可看出泄漏量大小、发生时间等)，则可以肯定炉台设备中的某一个部位有损坏情况。
但众多设备集中在一起，管网复杂、接头较多、内罩表面积大，很难用较快的方法查出漏点。
通过对近三年内罩式炉紧急吹扫故障的统计与分析，发现造成故障发生的原因主要有液压夹紧器故障、炉台内罩泄露、炉台系统泄露这三类问题。
夹紧器故障：单体炉台平均分布8个液压缸，工作时液压缸通过液压系统将缸体上部压头旋转90°，然后下压在内罩法兰外侧，起到紧固炉台作用。
冷轧带钢经罩式炉退火后容易出现的问题原因及解决措施退火后容易出现氧化，高温氧化及保护气体不纯氧化。
带钢过硬或软，带钢粘结可以降低出炉温度，Q料易氧化。
保温时间短升温速度快都会导致带钢硬。
轧机张力大会影响粘接，还有板型卷型等都有影响冷轧带钢在退火过程中发生哪些组织性能变化?退火：将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理[1]工艺。
目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。
退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。
1、金属工具使用时因受热而失去原有的硬度。
2、把金属材料或工件加热到一定温度并持续一定时间后，使缓慢冷却。
退火可以减低金属硬度和脆性，增加可塑性。
也叫焖火。
退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的,如碳素钢以铁碳平衡图为基础（图1）。
各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的Ac3以上、Ac1以上或以下的某一温度。
各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。
重结晶退火应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。
其退火温度为各该合金的相变温度区间以上或以内的某一温度。
加热和冷却都是缓慢的。
合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。
这种退火方法，相当普遍地应用于钢。
钢的重结晶退火工艺是:缓慢加热到Ac3（亚共析钢）或Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。
通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。

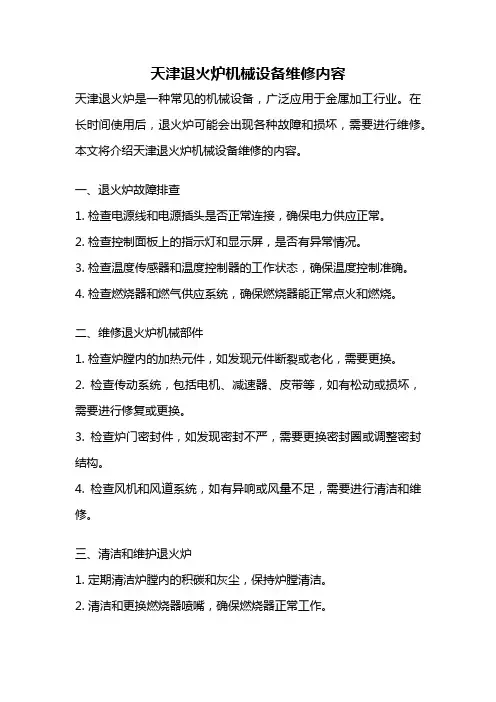

天津退火炉机械设备维修内容天津退火炉是一种常见的机械设备，广泛应用于金属加工行业。
在长时间使用后，退火炉可能会出现各种故障和损坏，需要进行维修。
本文将介绍天津退火炉机械设备维修的内容。
一、退火炉故障排查1. 检查电源线和电源插头是否正常连接，确保电力供应正常。
2. 检查控制面板上的指示灯和显示屏，是否有异常情况。
3. 检查温度传感器和温度控制器的工作状态，确保温度控制准确。
4. 检查燃烧器和燃气供应系统，确保燃烧器能正常点火和燃烧。
二、维修退火炉机械部件1. 检查炉膛内的加热元件，如发现元件断裂或老化，需要更换。
2. 检查传动系统，包括电机、减速器、皮带等，如有松动或损坏，需要进行修复或更换。
3. 检查炉门密封件，如发现密封不严，需要更换密封圈或调整密封结构。
4. 检查风机和风道系统，如有异响或风量不足，需要进行清洁和维修。
三、清洁和维护退火炉1. 定期清洁炉膛内的积碳和灰尘，保持炉膛清洁。
2. 清洁和更换燃烧器喷嘴，确保燃烧器正常工作。
3. 检查加热元件的连接和固定情况，确保加热元件能够均匀加热。
4. 检查炉膛内的保温层，如有松动或损坏，需要进行修复或更换。
四、注意安全事项1. 在进行维修和清洁时，务必切断电源并等待退火炉冷却后再操作。
2. 在更换元件和维修机械部件时，使用适当的工具和个人防护设备，确保人身安全。
3. 在点火和燃烧时，注意防止燃气泄漏和火灾风险，确保操作安全。
五、定期维护和保养1. 制定退火炉的定期保养计划，并按计划进行保养。
2. 定期检查退火炉的各项指标，如温度控制、燃烧效率等，确保设备正常运行。
3. 定期清洁退火炉的内部和外部，保持设备整洁。
六、维修记录和故障分析1. 对每次维修进行记录，包括故障现象、维修内容和维修结果。
2. 对多次相同故障进行分析，找出故障原因，采取相应的措施避免再次发生。
总结：天津退火炉机械设备的维修内容包括故障排查、机械部件的维修、清洁和维护以及注意安全事项。
冷轧带钢经罩式炉退火后容易出现的问题原因及解决措施退火后容易出现氧化，高温氧化及保护气体不纯氧化。
带钢过硬或软，带钢粘结可以降低出炉温度，Q料易氧化。
保温时间短升温速度快都会导致带钢硬。
轧机张力大会影响粘接，还有板型卷型等都有影响冷轧带钢在退火过程中发生哪些组织性能变化?退火：将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理[1]工艺。
目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。
退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。
1、金属工具使用时因受热而失去原有的硬度。
2、把金属材料或工件加热到一定温度并持续一定时间后，使缓慢冷却。
退火可以减低金属硬度和脆性，增加可塑性。
也叫焖火。
退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的,如碳素钢以铁碳平衡图为基础（图1）。
各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的Ac3以上、Ac1以上或以下的某一温度。
各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。
重结晶退火应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。
其退火温度为各该合金的相变温度区间以上或以内的某一温度。
加热和冷却都是缓慢的。
合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。
这种退火方法，相当普遍地应用于钢。
钢的重结晶退火工艺是:缓慢加热到Ac3（亚共析钢）或Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。
通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。
罩式退火炉紧急吹扫故障原因分析及处理方法概述罩式退火炉是热处理工业中常用的设备之一，主要用于对金属材料进行退火处理。
然而，由于长时间使用、运行不当或其他原因，罩式退火炉可能会出现紧急吹扫故障。
本文将对罩式退火炉紧急吹扫故障的原因进行分析，并提供一些处理方法。
故障原因分析1. 温度过高一种常见的罩式退火炉紧急吹扫故障原因是炉内温度过高。
可能的原因包括燃烧器燃烧不完全、燃烧室通风不良、炉内空气流动不畅等。
当温度过高时，炉内空气中的氧气会迅速消耗，致使火焰出现不稳定状况，从而导致紧急吹扫故障。
2. 燃烧器堵塞燃烧器堵塞是另一个常见的罩式退火炉紧急吹扫故障原因。
燃烧器堵塞可能是由于燃烧器长时间使用导致残留物堆积，也可能是由于供气管道中的杂质或异物进入燃烧器而堵塞。
3. 燃烧器调整不当燃烧器的调整不当也可能引起罩式退火炉的紧急吹扫故障。
如果燃烧器的供气量、气-气比例或燃烧器位置调整不当，炉内的燃烧过程就无法正常进行，从而导致紧急吹扫故障。
4. 电力供应故障电力供应故障也是罩式退火炉紧急吹扫故障的常见原因之一。
可能的问题包括电源电压不稳定、供电线路损坏、电路保护装置触发等。
处理方法1. 清除燃烧器堵塞如果燃烧器堵塞导致罩式退火炉紧急吹扫故障，可以通过清除燃烧器内的残留物来排除故障。
首先，关闭炉门和燃气阀。
然后，清洁燃烧器内部并清除堵塞物。
最后，重新启动炉子，并进行测试以确保燃烧器运行正常。
2. 调整燃烧器如果燃烧器调整不当导致紧急吹扫故障，需要重新调整燃烧器使其正常运行。
根据具体情况，可能需要调整燃烧器的供气量、气-气比例或位置。
建议找到合适的专业人士进行燃烧器调整，以确保炉子的安全运行。
3. 检查电力供应如果电力供应故障导致罩式退火炉紧急吹扫故障，应进行以下检查： - 检查电源电压是否稳定，如果不稳定，需采取稳压措施； - 检查供电线路是否正常，如有损坏需修复或更换； - 检查电路保护装置是否触发，如触发需重新复位或更换保险丝。
7米真空退火炉真空系统常见故障分析板材真空热退火炉常常出现粗抽真空度达不到使用要求，高真空达不到送电升温的要求，升温过程中真空度突然下降等情况，文章针对板带厂7米真空退火炉真空系统，真空泵故障、真空系统漏气和放气、冷却系统故障三方面做出了分析并提出了故障排除方法及检修标准。
标签：真空系统；真空设备；故障排除1 概述随着科技的进步，真空热处理技术的应用已遍及各行各业，越是尖端的领域，对真空热处理技术的要求就越高。
现在，该技术已成为宇宙航天、熔炼、石化行业、太阳能等行业发展中至关重要的的热处理手段之一。
其主要优点是可以使工件在无氧化、无脱碳和小变形条件下完成热处理工序；经此处理后的工件表面光潔、力学性能高、使用寿命长；同时还具有除氢效果好、不污染环境和便于实现自动化操作等优点。
对于钛材真空退火处理就是为了使钛材组织和相成分均匀化，提高塑性，消除内应力从而获得良好的机械加工性能。
真空热处理技术在工业发达国家采用得较早，而且技术上也比较成熟。
因此为了提高板带厂的产品质量，提升品牌国际竞争力及改变目前板带厂热处理装备的状况，板带厂于1999年设计建造了7米真空退火炉，使我分厂产品质量有了很大的提高。
2 真空炉真空系统常见故障及后果7米真空炉真空系统布局及各部真空要求如图1所示：7米真空退火炉真空系统常见故障有三种：（1）机械泵，罗茨泵、油扩散泵抽速效果不良。
（2）炉顶、前后炉门电极杆密封、泵组各管路法兰连接及管道焊接处漏气和退火材料自身放气。
（3）真空冷却系统故障。
故障后果分析如下：（1）真空系统泵抽速不良会导致炉体真空度下降从而影响炉内板材的退火质量。
（2）真空系统漏气和真空系统放气会影响真空系统真空度抽不上去，导致升温曲线时间的延长，从而增加运行成本。
（3）真空冷却系统故障会导致：泵温升高，泵油粘度下降；严重者会加剧泵内各运动部件的磨损。
由于真空系统温度升高而使各法兰连接部位密封损坏而导致的真空系统漏气。
井式退火炉检修方法井式退火炉是一种常见的工业设备，广泛应用于钢铁、有色金属、陶瓷等行业中，用于热处理、退火、再结晶等工艺。
为了保证井式退火炉的安全、可靠运行，定期进行检修是非常必要的。
下面，我们将介绍井式退火炉的检修方法及注意事项。
一、检查外部部件首先，检查井式退火炉的外部部件，包括炉体外壳、燃料管道、通风系统等。
需要检查外壳是否有损坏、变形、漏风等现象，燃料管道是否有渗漏、破裂等情况，通风系统是否干净畅通。
二、清理炉膛和管道炉膛和管道是井式退火炉的核心部件，也是最容易积灰、结焦的地方，因此需要定期清理。
首先，需要将所有的残余物料清理出来，包括烧结矿、焦炭、余烟、火炬碎片等。
然后，用清洁剂和高压水枪将炉膛和管道内的积灰、结焦以及污物清理干净。
三、检查管道密封性井式退火炉的管道密封性对于炉膛的高温、高压运行至关重要。
因此，在检修时需要特别关注管道的密封性。
首先，需要检查管道上的法兰、密封垫和螺栓是否齐全、完好无损。
然后，涂上适当的润滑剂，拧紧螺栓，使其紧密贴合，确保管道的密封性。
四、检查炉壁井式退火炉的炉膛墙壁需要经常检查，以确保其结构安全无隐患。
需要检查炉壁是否有龟裂、破损、变形等现象。
如果发现问题，应该及时进行修理或更换，以确保井式退火炉的正常运行。
五、保养加热设备井式退火炉的加热设备通常采用电阻加热或燃气加热方式。
为了保证加热元件的正常运行，需要定期检查加热元件的连接处和外壳表面。
如果发现问题，需要及时更换或修理加热元件。
六、检查温度控制系统温度控制系统是井式退火炉的一个重要部分，用于确保炉内温度稳定。
在检修井式退火炉时，需要检查温度控制系统的各个部件是否正常，包括温度传感器、控制面板、不锈钢导管等。
如果发现问题，需要及时更换或修理。
检修井式退火炉需要特别注意安全，不要在炉膛内进行检修，避免直接接触高温物料。
同时，需要使用防护设备，如防护眼镜、手套、口罩等。
在检修过程中，特别是对于大型设备，建议聘请专业公司进行处理。
退火炉失火原因分析
起火原因：
（1）过压：压力元件的应力高过强度限度值并断裂。
（2）超温：压力元件材料超过其允许使用温度，因强度降低或严重缺水进水而开裂。
（3）磨损和腐蚀：磨损使材料变薄，降低承压能力；腐蚀导致钢板发生腐蚀性脆化。
（4）裂纹：退火炉频繁启停或压力、负荷频繁波动，导致疲劳裂纹。
主要原因是先天缺陷（退火炉本身的问题）和运行管理不善（安全附件不全、失效、违章操作和擅自离岗、设备运行不到位、未及时发现裂纹、腐蚀等隐患、水处理设施或水处理设施故障等）。
退火炉常见故障分析退火炉是一种利用高温处理金属材料的设备。
在生产过程中，不同的故障会给生产带来不同的影响。
因此，本文将详细分析退火炉常见故障及其解决方案。
1. 低温问题退火炉在加热时可能会出现低温的问题，导致加热不充分。
这种问题通常是由以下原因引起的：1.功率不足：在选购退火炉时，必须根据需求选择适当的功率，不要过小，否则就会发生低温问题。
2.加热元件：退火炉加热元件是常见的热电偶或加热管。
如果元件损坏或轻微变形，就会影响炉子的加热，导致加热不充分。
解决方案：1.检查功率是否足够。
如果功率不足，需要更换功率更大的退火炉。
2.检查退火炉的加热元件是否损坏或变形，如需更换获修理。
2. 退火炉过热在退火炉加热时，如果炉子温度过高，就需要及时采取措施，否则会对产品质量造成影响。
1.控制系统：现代退火炉通常配备有温度控制系统，及时采集温度数据并对其进行自动调节。
如果控制系统损坏，就可能造成过热的情况。
2.进风系统：如果进风系统不畅通或进风过多，就会影响退火炉内的温度平衡，导致过热的现象。
解决方案：1.检查温度控制系统是否正常运作。
需要及时维修或更换。
2.检查进风系统是否畅通，如果不畅通，需要进行清洗和维修相应部件。
3. 温度均匀性问题退火炉在使用过程中，可能出现温度均匀性问题，并且随着使用时间的增加，这种问题更加明显。
1.炉子的密封性：如果退火炉的密封性不好，空气流动不畅，就会影响温度的均匀性。
2.加热元件：如果加热元件在使用过程中产生变形或损坏，就会影响温度的均匀性。
解决方案：1.检查退火炉的密封性是否良好。
如果有泄漏，需要相应维修。
2.检查加热元件是否损坏或变形，如需要更换。
4. 频繁断电问题经常出现断电问题会对产品的品质造成极大的影响。
1.电源稳定性：退火炉的功率大，电压稳定性要求高，如果电源不稳定，就会造成频繁地断电。
2.接线部分：如果炉子的接线部分出现接触不良的情况，就会对炉子的性能造成不良影响。
退火炉常见故障及故障排查方法
（适用于现场操作人员）
一、换向阀与切断阀部分
故障出现后，监控主画面上方会出现报警提示，根据提示内容可初步判定故障设备，报警具体如下：V101阀位报警、V105阀位报警、加热段煤气换向报警、加热段空气换向报警、保温段煤气换向报警、保温段空气换向报警。
其中，V101阀即加热段煤气快切阀，V105阀即保温段煤气快切阀。
每一设备由动作部分和阀位反馈部分组成。
动作部分由电磁阀带气动元件发生动作。
故障排查：出现上述报警后，首先查看报警设备在监控主画面上显示的颜色，确定其状态。
若快切阀显示为黄色，换向阀显示为红色“X”，即是行程不到位，检查行程是否脱离设备，若无脱离，可打开行程开关，检查行程内凸轮是否出现不到位情况，适当调整使之最大弧度处压上弹簧片即可。
若快切阀或换向阀显示为红色或绿色之一，可判定其行程正常，排查重点在动作部分。
检查动作部分时，先于现场观察电磁阀两插头是否有一个亮灯，若两个都不亮，则为电气故障。
然后，若有一个亮，可把两插头取下，用亮的插头在两个电磁阀插座上轮流插拔试验，若汽缸不动作，则为机械故障。
若汽缸动作，则为电气故障。
二、调节阀部分
调节阀可参考其关联温度判断设备是否工作正常。
若出现故障，
先关闭电源控制柜内其工作电源，打开现场阀盖，在确认阀内模块不带电的情况下，用内六方扳手旋转阀体。
若旋转感觉很卡，则为机械故障，若感觉旋转顺畅，则为电气故障。
三、模拟量部分
此处模拟量指温度、压力和流量等。
除空气总管压力和煤气总管压力外，其余模拟量不参与控制。
以上为退火炉常见故障初步排查方法，仅适用于现场操作人员。
