钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。
钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。
起升系统是为起升和下放钻具、下套管以及控制钻压、送进钻具服务的，钻具配备有起升系统。
起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。
起升时，绞车滚筒缠绕钢丝绳，天车和游车构成副滑轮组，大钩上升通过吊环、吊卡等工具实现钻具的提升。
下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过吊环、吊卡等工具实现钻具的提升，下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。
旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。
在钻井现场我们观察到的钻具包括：方钻杆、钻杆、钻铤和钻头，此外还有扶正器以及配合接头等。
其中钻头是直接破碎岩石的工具，有刮刀钻头，牙轮钻头、金刚石钻头等类型。
钻铤的重量和壁厚都很大，用来向钻头施加钻压，钻杆将地面设备和井底设备联系起来，并传递扭矩。
方钻杆的截面为正方形，转盘通过方钻杆带动整个钻柱和钻头旋转，水龙头是旋转钻机的典型部件，它既要承受钻具的重量，又要实现旋转运动，同时还提供高压泥浆的通道。
钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵，地面管汇、泥浆罐、泥浆净化设备等，其中地面管汇包括高压管汇、立管、水龙带，泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。
钻井泵将泥浆从泥浆罐中吸入，经钻井泵加压后的泥浆，经过高压管汇、立管、水龙带，进入水龙头，通过空心的钻具下到井底，从钻头的水眼喷出，经井眼和钻具之间的环行空间携带岩屑返回地面，从井底返回的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。
降，水动力设备。
钻机的动力设备有柴油机、交流电机、直流电机，我们在钻井现场观察到的是柴油机动力。
起升系统、循环系统和旋转系统是钻机的三大工作机组，用来提供动力，它们协调工作即可完成钻井作业，为了向这些工作机组提供动力，钻机需要配备动力设备。
柴油机适应于在没有电网的偏远地区打井，交流电机依赖于工业电网或者是需要柴油机发出交流电，直流电机需要柴油机带动直流发电机发出直流电，目前更常用的情况是柴油机带动交流发电机发出交流电，再经可控硅整流，将交流电变成直流电。
传动系统。
传动系统将动力设备提供的力和运动进行变换，然后传递和分配给各工作机组，以满足各工作机组对动力的不同需求。
传动系统一般包括减速机构、变速机构、正倒车机构等。
由柴油机直接驱动的钻井多采用统一驱动的形式，传动系统相对复杂，由交直流电动机驱动的钻机多采用各机组单独或分组驱动的形式，传动系统得到了很大的简化。
控制系统。
为了保证钻机的三大工作机组协调的工作，以满足钻井工艺的要求，钻机配备有控制系统。
控制方式有机械控制、气控制、电控制和液压控制等。
钻井现场钻机上用的控制方式是集中气控制。
司钻通过钻机上司钻控制台可以完成几乎所有的钻机控制：如总离合器的离合；各动力机的并车；绞车、转盘和钻井泵的起、停；绞车的高低速控制等。

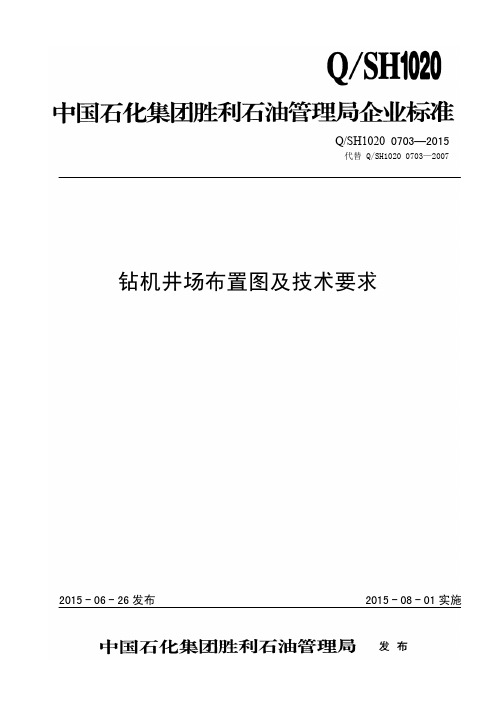

Q/SH1020 0703—2015代替Q/SH1020 0703—2007 钻机井场布置图及技术要求2015-06-26发布2015-08-01实施前言本标准按照GB/T 1.1—2009给出的规则起草。
本标准代替Q/SH1020 0703—2007《钻机井场布置图及技术要求》。
与Q/SH1020 0703—2007相比，主要技术变化如下：——更新了规范性引用文件；——删除了C-Ⅰ-Ⅱ钻机的井场布置图；——对原标准的部分条款进行了重新描述；——对原标准的附录图表进行了重新描绘。
本标准由胜利石油管理局钻井专业标准化委员会提出并归口。
本标准由胜利石油工程有限公司黄河钻井总公司负责起草。
本标准主要起草人：陈建宙、李海营、张以华。
本标准所代替标准的历次版本发布情况为：——Q/SL 0703—1992，Q/SL 0703—2001；——Q/SH1020 0703—2007。
钻机井场布置图及技术要求1 范围本标准规定了陆上钻机的井场布置及技术要求。
本标准适用于ZJ30L（40L\50L\70L）、ZJ40D（50D\70D）、ZJ30DB（40DB\50DB\70DB）、ZJ40LDB （50LDB\70LDB）、C-Ⅱ-Ⅱ钻机、大庆-Ⅱ型。
丛式井井场布置可参照应用。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5087 含硫化氢油气井安全钻井推荐作法SY 5225 石油天然气钻井、开发、储运防火防爆安全生产技术规程SY/T 5323 节流和压井系统SY/T 5466 钻前工程及井场布置技术要求SY/T 5505 丛式井平台布置SY/T 6202 钻井井场油、水、电及供暖系统安装技术要求Q/SH 0089 钻井现场HSE标志的设置Q/SH1020 0577 钻井液净化系统配套与安装3 井场布置原则3.1 根据自然环境、钻机类型及钻井工艺要求确定钻井设备的安放位置。
《钻井工程》课程设计乌39井姓名专业班级油工61302学号班级序号18指导教师张俊1 井身结构1.1井身结构示意图2.钻具组合设计 2.1一开钻具组合设计本井一开钻井液密度为ρd=1.15g/cm 3，最大钻压Wmax=100KN ，钻井深度D 1=500m ，井斜角为0°，钢材密度取7.85g/cm3，安全系数取S N =1.2。
一开井眼直径381mm ，钻头尺寸选用直径381.0mm ，根据钻头与钻柱尺寸配合关系，钻铤选用直径为228.6mm 的钻铤，钻杆选用直径为127mm 的钻杆。
2.1.2钻铤长度设计（1）计算浮力系数K b =1-（ρd/ρs ）=1-（1.15/7.85）=0.854 （2）计算第一段钻铤长度本井选用NC61-90线密度q c =2.847kN/m ，单根长度为9.1m 的钻铤，根据中心点原则该钻铤需用长度为：L c =S N Wmax/(q c K b ）=（1.2×100）/（2.847×0.854×1）=49.356m n=49.356/9.1=5.4根据库存和防斜要求NC61-90钻铤实取6根，上接直径为203.2mm 的钻铤9根，直径为177.8的钻铤12根，组成塔式钻具组合。
（3）钻铤参数计算钻铤总长度为：Lc= L c 1+ L c 2+ L c 3=（6+9+12）×9.1=245.7m 钻铤总浮重为：F mc =K b cos α（L c1q c1+ L c21q c2+ L c31q c3）=0.854×1×（6×2.847+9×2.19+12×1.606）×9.1=435.7kN本井钻杆选用外径127mm，壁厚为9.195mm，D级新钻杆，其线密度=0.284kN/m，最小抗拉挤力Fy =1290.86kN，最小抗挤力为pc=50.96Mpa。
钻井现场--设备监督检查标准1井场及布局1.1井位1.1.1油、气井井口距高压线及其他永久性设施不小于75m，距民宅不小于100m，距铁路、高速公路不小于200m，距学校、医院和大型油库等人口密集性、高危性场所不小于500m。
1.1.2含硫油气田的井，井口距民房的距离应以使其不受硫化氢扩散影响为准则。
应选在较空旷的位置，尽量在前后或左右方向能让盛行风畅通。
1.2大门方向1.2.1一般应背向季节风，面向进入井场的道路。
1.2.2含硫油气田的井大门方向，应面向盛行风。
1.3井场场地1.3.1井场入口处标识牌依次摆放“钻井队队号牌”、“入场须知和紧急逃生路线牌”，含硫油气井“硫化氢警示牌”。
1.3.2井场应平坦坚实，能承受大型车辆的行驶，井场无坑洼、积水、油污现象。
1.3.3井场、钻台下、机房下、泵房根据需要设有通向污水池的排水沟。
1.3.4在河床、海滩、湖泊、盐田、水库、湿地、水产养殖场钻井时，设置防洪、防腐蚀、防污染的围埝或毛石墙，在环境敏感地区，再增加一个专用体积不小于200m3的放喷池，池体中心距井口在75m以上。
1.3.5泥浆池、污水池围警戒带圈闭（特殊环境要求底部和四周采用塑料布铺垫或水泥抹面）。
1.3.6钻井作业产生的各类废弃物在指定地点分类收集、存放、处置。
1.4井场钻具1.4.1钻具按内螺纹为基准排列，钻具螺纹清洁、防腐。
好坏钻具分开摆放，管架台两端加装防掉挡销，钻具无落地现象。
1.4.2钻具及套管摆放最多不能超过三层（含三层），并不能用钻具及套管做垫杠使用，设置警戒线，距钻具接箍、管架0.5m，距上钻台梯子1.5m。
1.4.3备用钻具应摆放整齐，设置警戒线并做标识。
1.4.4甩下的方钻杆不带有补心，甩下的钻具不带接头、工具。
1.5井场主要用房布置1.5.1综合录井房、地质值班房、钻井液化验房、工程值班房摆放在大门右前方，距井口不小于30m，应急灯完好，工作正常；含硫油气田的井，井场综合录井房、地质值班房、钻井液化验房、工程值班房摆放在井场季节风的上风方向。
钻井队标准化工作生活区建设规范钻井队标准化工作生活区建设规范一、井场布置（一）井场布局及场面条件1．各型钻机井场有效面积（不包括附属设施的占地面积）不得小于SY/T5466—1997中3.1.6要求的尺寸。
2．井场应平坦坚实，井场及场内道路能承受大型车辆行驶。
3．井场中部应稍高于四周，井场周围挖环形排水沟，以利排水。
14．井场应满足钻井设备布置及钻井作业的要求。
5．井架绷绳坑锚位置，应按同类型钻机井架安装说明书执行。
6．丛式井应按照设计要求，预留出相应的井场面积。
7．在草原、苇塘、林区布置井场时，应按照国家及地方有关防火、防爆、防污染等法规执行。
8．在河床、海滩、湖泊、盐田、水库、水产养殖场等区内的井场，应设置防洪、防腐蚀、防污染等安全防护设施。
29．农田内的井场，四周应挖沟或围土堤，与毗邻的农田隔开。
井场内的污油、污水、钻井液等不得流入农田或水溪。
10．在沙漠区内布置井场应注意防风、防砂。
（二）井场设备基础1．设备基础的平面布置及安全距：按SY/T5958—94中的规定执行，并按各类型钻机设备基础平面位置摆放图及要求进行施工。
2．设备基础地基：地基承载力不小于0.15Mpa。
遇不良地基应进行技术处理，达到其安全载荷要求。
33．设备基础尺寸及载荷：应依据设备型号及组合基础图执行。
4．设备基础类型：可采用浇混凝土基础、混凝土预制板基础、桩基基础、金属构件基础。
5．冻土地区现浇灌混凝土基础的地基，应埋入冻结线以下250mm。
6．设备基础顶面及水平偏差：设备基础顶面应高于场面100mm。
井架、水柜、机房、泥浆泵基础找平偏差为±3mm，其它基础为±5mm。
（三）井场排污池容积、防渗、及位置1．井场钻屑池与排污池容积：要达到本4井设计尺寸，应能容纳钻井作业、完井作业期间的全部钻屑与废弃液。
钻屑池、排污池、钻井液储备池容积按SY/T5466—1997中3.5.4执行。
2．排污池与钻屑池必须作好防渗处理，防止废弃液渗漏、外溢。
钻井队标准化工作生活区建设规范钻井队标准化工作生活区建设规范一、井场布置（一）井场布局及场面条件1．各型钻机井场有效面积（不包括附属设施的占地面积）不得小于SY/T5466—1997中3.1.6要求的尺寸。
2．井场应平坦坚实，井场及场内道路能承受大型车辆行驶。
3．井场中部应稍高于四周，井场周围挖环形排水沟，以利排水。
14．井场应满足钻井设备布置及钻井作业的要求。
5．井架绷绳坑锚位置，应按同类型钻机井架安装说明书执行。
6．丛式井应按照设计要求，预留出相应的井场面积。
7．在草原、苇塘、林区布置井场时，应按照国家及地方有关防火、防爆、防污染等法规执行。
8．在河床、海滩、湖泊、盐田、水库、水产养殖场等区内的井场，应设置防洪、防腐蚀、防污染等安全防护设施。
29．农田内的井场，四周应挖沟或围土堤，与毗邻的农田隔开。
井场内的污油、污水、钻井液等不得流入农田或水溪。
10．在沙漠区内布置井场应注意防风、防砂。
（二）井场设备基础1．设备基础的平面布置及安全距：按SY/T5958—94中的规定执行，并按各类型钻机设备基础平面位置摆放图及要求进行施工。
2．设备基础地基：地基承载力不小于0.15Mpa。
遇不良地基应进行技术处理，达到其安全载荷要求。
33．设备基础尺寸及载荷：应依据设备型号及组合基础图执行。
4．设备基础类型：可采用浇混凝土基础、混凝土预制板基础、桩基基础、金属构件基础。
5．冻土地区现浇灌混凝土基础的地基，应埋入冻结线以下250mm。
6．设备基础顶面及水平偏差：设备基础顶面应高于场面100mm。
井架、水柜、机房、泥浆泵基础找平偏差为±3mm，其它基础为±5mm。
（三）井场排污池容积、防渗、及位置1．井场钻屑池与排污池容积：要达到本4井设计尺寸，应能容纳钻井作业、完井作业期间的全部钻屑与废弃液。
钻屑池、排污池、钻井液储备池容积按SY/T5466—1997中3.5.4执行。
2．排污池与钻屑池必须作好防渗处理，防止废弃液渗漏、外溢。
钻井的八大件：天车，大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统（起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过吊环、吊卡等工具实现钻具的提升，下放时，钻具或套管柱靠自重下降，借助绞车的刹车机构和辅助刹车控制大钩的下放速度。
在正常钻进时，通过刹车机构控制钻具的送进速度，将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。
旋转系统是转盘钻机的典型系统，其作用是驱动钻具旋转以破碎岩层，旋转系统包括转盘、水龙头、钻具。
在钻井现场我们观察到的钻具包括：方钻杆、钻杆、钻铤和钻头，此外还有扶正器以及配合接头等。
其中钻头是直接破碎岩石的工具，有刮刀钻头，牙轮钻头、金刚石钻头等类型。
钻铤的重量和壁厚都很大，用来向钻头施加钻压，的泥浆经各级泥浆净化设备，除去固相含量，然后重复使用。
动力设备。
钻机的动力设备有柴油机、交流电机、直流电机，我们在钻井现场观察到的是柴油机动力。
起升系统、循环系统和旋转系统是钻机的三大工作机组，用来提供动力，它们协调工作即可完成钻井作业，为了向这些工作机组提供动力，钻机需要配备动力设备。
柴油机适应于在没有电网的偏远地区打井，交流电机依赖于工业电网或者是需要柴油机发出交流电，直流电机需要柴油机带动直流发电机发出直流电，目前更常用的情况是柴油机带动交流发电机发出交流电，再经可控硅整流，将交流电变成直流电。
传动系统。
传动系统将动力设备提供的力和运动进行变换，然后供钻井操作场所。
井架用来安装天车、悬挂游车、大钩、水龙头和钻具，承受钻井工作载荷，排放立根；底座用来安装动力机组、绞车、转盘、支撑井架，借助转盘悬持钻具，提供转盘和地面之间的高度空间，以安装必要的防喷器和便于泥浆循环。
辅助设备。
为了保证钻井的安全和正常进行，钻机还包括其他的辅助设备，如防止井喷的防喷器组，为钻井提供照明和辅助用电的发电机组，提供压缩空气的空气压缩设备以及供水、供油设备等。
卸 油 台池11井场井的方位及井号图（备注：●表示油井 ◎表示注水井）◎ 姚06-28● 姚08-29● 姚07-28● 姚07-29◎ 姚08-28 ◎ 姚08-30● 姚08-27 ● 姚07-30 ● 姚06-29● 姚07-27◎ 姚06-30● 姚06-27 ● 姚05-28◎ 姚06-26 ● 姚04-27 ● 姚05-26 ◎ 姚04-26 ◎ 姚04-28▲水源井● 池116具储油罐 值 班房配水间外 输 泵 房（备注：●表示油井 ◎表示注水井）◎姚014-34●姚013-34 ●姚012-33 ◎姚012-34 ●姚09-31 ●姚010-31 ●姚011-31储油罐值班房变压器组 加热炉配水间（备注：●表示油井 ◎表示注水井）● 姚5-13● 姚6-14 ● 姚4-14● 姚4-15 ◎ 姚5-14 ● 姚5-15 ● 姚6-13 ● 姚4-16 ◎ 姚5-16 ● 姚6-12● 姚6-15 ◎ 姚7-12 ● 姚8-12储油罐值班房 配水间水源井（备注：●表示油井 ◎表示注水井） ●池46◎ 姚11-10● 姚8-10（1）● 姚9-11● 姚11-9● 姚8-11◎ 姚9-12● 姚10-11配水间 值班房 储 油 罐水 罐▲水源井（备注：●表示油井◎表示注水井）◎姚7-8 ●姚8-9 ●姚8-5储油罐值班房水源井配水间姚7-16位及井号图（备注：●表示油井 ◎表示注水井）● 姚7-17 ●姚6-17 ◎姚7-16 ●姚6-16值 班 房储 油 罐注水阀姚04-24井场（备注：●表示油井 ◎表示注水井）◎姚04-24 ◎姚06-24 ●姚05-24 ●姚06-23 ●姚07-23 ●姚07-24 ◎姚08-24 ●姚05-25 ●姚06-25 ●姚07-25值班房储 油 罐配水间加热炉姚02-26井场（备注：●表示油井◎表示注水井）值班室水源井●姚03-26 ●姚03-27储油罐●姚04-29●姚05-29池300（备注：●表示油井◎表示注水井）储油罐●池300●姚011-33值班室姚08-26井场（备注：●表示油井 ◎表示注水井）●姚09-25●姚09-26●姚08-25 ●姚010-27 ◎姚08-26 ●姚09-27 ●姚09-28 ●姚09-29 ●姚07-26值班室储 油 罐配水间 加热炉发 电 机 组池303井场井的方位及井号图（备注：●表示油井 ◎表示注水井）●姚03-20◎姚04-20●姚04-21●姚05-21◎姚06-22●姚04-23●池303◎姚04-22◎姚02-20 ●姚03-22 ●姚03-21 ●姚02-21 ●姚03-23●姚05-23储 油 罐值班房 注水阀组 水源井 加热炉姚02-24井场井的方位及井号图（备注：●表示油井 ◎表示注水井）●姚02-23●姚03-24●姚01-22◎姚02-24●姚04-25●姚03-25●姚01-23●姚02-25●姚01-24●姚01-25◎姚1-24●姚1-23注水阀组值班房储 油罐水源井池307井场井的方位及井号图（备注：●表示油井 ◎表示注水井）●池307 ◎姚7-4●姚7-3●姚8-2●姚8-3◎姚9-2●姚8-4◎姚9-4储 油 罐值班房配水间姚5-5井场井的方位及井号图（备注：●表示油井◎表示注水井）储油罐◎姚5-6 ●姚4-7●姚5-7◎姚5-8●姚5-5 ●姚6-7●姚6-5 ◎姚7-6●姚6-6 ●姚6-8●姚7-5配水间值班室姚3-20井场井的方位及井号图（备注：●表示油井◎表示注水井）●姚3-21●姚4-21◎姚5-20●姚5-19●姚4-20◎姚3-20●姚4-19●姚3-19●姚2-19◎姚5-18●姚4-18◎姚3-18●姚4-17●姚5-17水源井姚012-30井场井的方位及井号图（备注：●表示油井 ◎表示注水井）●姚013-31●姚011-30 ◎姚012-30●姚013-30 ●姚014-31 ●姚012-31◎姚014-30●016-33值 班 室 储油罐 配水间池305井场井的方位及井号图（备注：●表示油井 ◎表示注水井）●池305◎姚1-22●姚1-21◎姚02-22●姚01-20●姚01-21◎姚1-20●姚2-21●姚2-22◎姚3-22储 油 罐值 班 室配水间水源井池302井场井的方位及井号图（备注：●表示油井◎表示注水井）●池302◎姚010-26●姚011-26◎姚010-28●姚011-28◎姚012-28●姚010-29◎姚010-30●姚011-29●姚012-29●姚013-29加热炉值班室配水间储油罐池306井场井的方位及井号图（备注：●表示油井◎表示注水井）●姚01-17 ●姚1-15 ◎姚02-18 ●姚01-19 ●池306加热炉值班室配水间姚04-18井场井的方位及井号图（备注：●表示油井◎表示注水井）◎姚04-18 ●姚03-18 ●姚02-19 ●姚03-19 ●姚04-19 ●姚05-19 ●姚05-20 配水间加热炉值班室姚9-6井场井的方位及井号图（备注：●表示油井 ◎表示注水井）●姚8-6 ●姚11-5 ●姚10-7 ●姚10-5 ●姚10-6 ◎姚9-6 ●姚9-7 ●姚8-7 ●姚7-7 ●姚8-8 ◎姚9-8●姚9-5配水间储 油 罐值 班 室姚02-16井场井的方位及井号图（备注：●表示油井◎表示注水井）●姚01-15 ●姚03-17 ◎姚02-16 ●姚02-17；储油罐值班室姚3-14井场井的方位及井号图（备注：●表示油井◎表示注水井）◎姚3-14 ●姚2-14 ●姚4-13 ●姚3-13 ◎姚5-12 ●姚6-11 ◎姚7-10 ●姚7-11配水间姚014-28井场井的方位及井号图（备注：●表示油井◎表示注水井）储油罐●姚012-27 ●姚013-28 ◎姚014-28 ●姚013-27 ●姚014-29 ●姚015-30●姚●姚●姚值班室姚06-20井场井的方位及井号图（备注：●表示油井◎表示注水井）●姚07-22 ●姚06-21 ●姚07-21 ◎姚08-22 ◎姚06-20 ●姚08-21 储油罐配水间值班室姚1-10井场井的方位及井号图（备注：●表示油井◎表示注水井）◎姚5-10●姚5-9●姚4-10●姚4-9●姚4-8◎姚3-10●姚3-9◎姚3-8 ●姚2-10●姚2-9◎姚1-10姚1-12井场井的方位及井号图配水间储油罐值班室加热炉（备注：●表示油井 ◎表示注水井）●姚5-11●姚4-12●姚4-11◎姚3-12●姚2-13●姚3-11◎姚1-14●姚2-12●姚1-13●姚2-11◎姚1-12姚1-16井场井的方位及井号图储油罐 配水间值 班 室加热炉（备注：●表示油井◎表示注水井）●姚2-15◎姚1-16●姚01-18●姚1-17●姚2-16◎姚1-18●姚1-19●姚2-18●姚3-15◎姚3-16●姚2-17●姚3-17储油罐备注：姚1-16未射孔。
