统筹服务 节能科技风冷型机房空调解决方案标准、专业、全面机房空调技术介绍上送风机房空调下送风机房空调我们已经为超过１０００家用户提供了产品和服务，无论技术和质量都在不断的取得进步，作为精密环境及节能专家，我们能够为所有客户提供产品服务及环境解决方案，为客户提供高水平增值服务。
从ＷＷＷ．ＳＵＮＲＩＳＥＧＲＯＵＰ．ＣＯＭ．ＣＮ，您可以获得更多的信息。
目录目录产品概述优质性能与专业技术面向客户需求的产品按需定制流程选型说明送风方式优质部件智能控制操作系统安装说明技术数据CATALOGUE产品概述依米康ＳＣＡ系列风冷型机房精密空调特性：专业、可靠、节能。
具有广域产品：４２种型号， ４种送风方式，冷量范围：１４ＫＷ—１２０ＫＷ，超强的安装特性：最大安装距离为１２０米；平均运行无故障时间超过２万小时，符合绿色环保测试，适合于任何工作环境。
依米康ＳＣＡ系列适用于通信机房、Ｉ Ｄ Ｃ、信息中心及各种精密设备机房。
依米康ＳＣＡ系列为机房提供最可靠的精密环境高效风机，噪音低，节能环保。
著名品牌Ｃｏｐｅｌａｎｄ涡旋式压缩机，Ｃ．Ｏ．Ｐ值大于３．０，配置了可靠安全装置，保证了机组的高效率、低噪音、长寿命。
电极式加湿器，直接采用自来水，具有自动清洗功能，能快速产生纯净蒸汽，检修时不用停机。
金属框架Ｇ４标准的过滤器可以反复冲洗，降低了运行成本。
亲水性翘片、内螺纹铜管、高效设计、先进工艺的蒸发器，耐腐蚀、长寿命、高效率，与压缩机等系统部件充分匹配。
优质性能与专业技术工作电压与频率 ：３８０Ｖ ±１０ ％ ５０Ｈｚ ±５Ｈｚ 温度范围：－４０℃至５０℃ １４ｋｗ － １２０ｋｗＣＯＰ值：３．０ ０．９－０．９９７０－３００ｐａ１７℃－３２℃ ±１℃（最高可达０．２℃）４０％－７０％ ±５％（最高可达±２％）Ｇ４ 以上系统可选配相序保护、过欠压保护、漏水保护等，保证机组在无人职守时的正常工作ＲＳ－４８５通讯串口、ＭＯＤＢＵＳ、ＳＵＮＲＩＳＥ－ＰＬＵＳ通讯协议（选配ＴＣＰ／ＩＰ接口）４９－６７ｄｂ（Ａ）４０－５８ｄｂ（Ａ）Ｉ Ｐ ５４（外），Ｉ Ｐ ２０Ｆ级Ａ级可选配漏水报警、烟感报警、火灾报警。

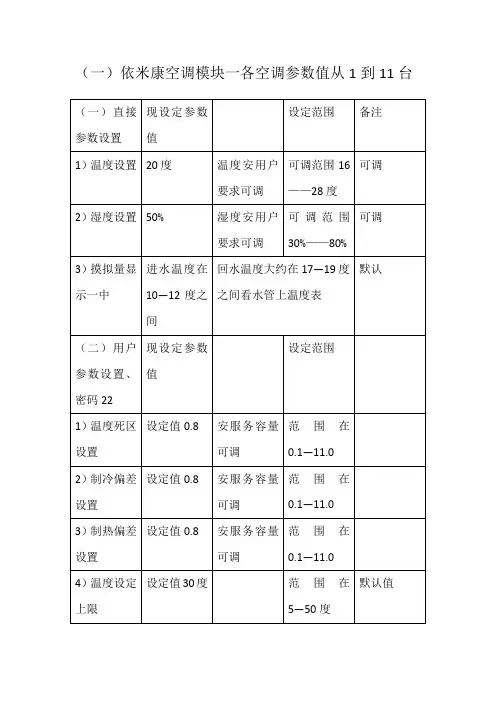

依米康空调参数
1：产品参数：
品名型号制冷量参数
依
米
康
机
房精密空调SCA201DB 20KW
工作环境：工作电压与频率 380V±10% 50±5hz 温度范围 -40-50℃
风量：6350m³/h
冷风比：3.32-3.49
能效比：EER值2.94
温度控制：17-32℃±1℃
湿度控制：40-70%±5%
滤网等级：G4以上
保护功能：系统可选配相序保护、过欠压保护、漏水保护等，保证机
组在无人值守时的正常工作
监控功能：RS-485通讯串口、MODBUS、SUNRISE-PLUS通讯协议（选配
tcp/ip接口）
室内机噪音：49-67dB
室外机噪音：40-58dB
绝缘等级：F级
防火等级：A级
其他性能：自适应节能控制、机组运行节能工况管理、轮值及群控、
来电自启动、风机节能运行管理
空调选型原则：按每平方米发热量400W计算。
2：产品报价
型号制冷量报价（裸机）
依米康SCA201DB 20KW 86000元
注：以上报价不含安装费。
精密恒温恒湿直接蒸发式机组通信协议MODBUS版本四川依米康环境科技股份有限公司目录通信卡介绍 (3)控制器参数设定 (4)系统连接拓扑 (4)通信协议简介 (5)对应参数表 (11)监控联系人 (12)RS485串行通讯板技术指标电源：用插接端子取自K200电耗：20mA储存条件：-10~70℃，＜80%rH，无冷凝工作条件：0~65℃，＜80%rH，无冷凝尺寸：48×45mm防护等级：IP00环境污染：正常表面温度极限：同工作温度防电击等级：可装入Ⅰ级或Ⅱ级设备阻热及阻燃类别：D类材料绝缘：250V串行输出：3线螺接端子，线径0.2~1.5mm2标准：光电隔离型异步RS485最高速率：19200波特率最大设备数：200距监控设备最长距离：1km电缆：1对双绞线及屏蔽，美国线规20/22号，线间电容＜90pF/m(即BELDEN8761-8762电缆)电击保护：本设备仅提供K200电源与串行线路间的功能性绝缘，因而K200必须采用安全型变压器。
通信卡照片：推荐连接电缆照片：控制器参数设定K200系列控制器通过：选件RS485接口板，并将选件插入控制主板7芯插针上获得带光电隔离的RS485接口，通信协议可以选择采用MODBUS-RTU。
注意任何对控制器的硬件操作必须在断电的条件下操作！控制器通电后，如需实现监控，必须设置几项参数：1、按一下MENU键，并通过上下键选择后进入“用户参数”->“密码：22”->“通信协议选择”，选择协议2，即MODBUS协议2、“用户参数”->“密码：22”->“机组群控地址”，设置机组在485网络中的地址，同一网络中不能有相同的地址，否则整个网络将无法通信。
3、“用户参数”->“密码：22”->“波特率选择”，1代表1200，2代表2400，3代表4800，4代表9600，5代表19200。
默认值为5（19200），强烈建议用户选择此波特率。
机房空调系统一、空调规格主机房空调采用的是依米康SCA系列风冷型机房精密空调.依米康SCA系列具有卓越的可靠性，机组运行平均无故障时间超过2万小时，设备具有热备份和轮值功能，当机组出现故障及制冷量不能满足机房要求温度时将自动切换至备用机组，为机房设备的温湿度要求提供有效的保障.1、规格型号：SCA802D ，其中SC是机房精密空调，A是风冷式,80是名义制冷量为80KW,2是双系统，D是下送风/上回风.电压：380。
3.50 V.ph。
Hz最大电功率：39.9 KW2、性能温度控制范围:15℃～32℃控制精度: ±0.5℃湿度控制范围:30%~80％控制精度：±2%供电要求:电压：380V ±15%频率：50Hz ±2 Hz二、空调的相关使用操作1、机组的调试，首次启动1.1 全面检查：(1）按照《使用说明书》的相关内容,检查冷媒管系统、输入电源、进排水管的安装是否符合要求。
(2）配管走线应合理。
(3）试机前应把所有电源、信号线接线端子拧紧一遍，电气线路应安全、正确.（4）机械连接应牢固、可靠.（5）采用皮带风机的机组。
1。
2 充加制冷剂及机组调试:（1)将室内机及室外机出厂时充加的高压氮气释放到室外。
（2)打开所有的截止阀、检修阀。
对冷媒管系统抽真空，真空度应大于100Kpa，（3)每一制冷系统约抽1小时左右。
注：由于制冷系统中电磁阀及单向阀的存在，抽真空的软管接点要避免抽不到的管路段.一般情况下，真空软管低压端接压缩机低压端口，高压端接储液罐检修阀处.（4）对储液罐、冷凝器静态充加制冷剂.机组通电，机组预热时间约20分钟。
（5）启动机组制冷运行。
从压缩机吸气口动态补加制冷剂至正确的高、低工作压力.低压压力充至4.5～5bar范围，高压压力充至14～18bar左右。
（6) 改变机组温湿度设定点，测试机组制冷、制热、加湿、除湿等功能。
1）加热功能：设定加热温度为（t+5)度以上，并测量加热电流是否正常。
精密空调简易说明一、液晶显示屏Liebert.PEX 系列空调正面有一个液晶显示屏，可显示机房当前状态，如温度和湿度等；用户还可以从显示屏上查看和修改机器配置。
液晶显示屏采用蓝色背光，超过一定时间（可配置，默认为5min）无任何按键操作时，背光熄灭；下次按键操作时，背光点亮。
按键指示灯面板按键指示灯面板上设置有上移键、下移键、左移键、右移键、回车键、退出键、开/关键、报警消音键、帮助键以及报警指示灯和工作指示灯，如图5-1 所示。
报警指示灯报警消音键上移键回车键右移键下移键帮助键退出键开/关键工作指示灯左移键1．报警指示灯有报警产生时，报警指示灯呈红色；报警消除时，报警指示灯熄灭。
2．工作指示灯机组工作时，工作指示灯呈绿色；机组关闭时，工作指示灯呈黄色。
3．开/关键作用一：开关机。
系统运行时，按下开关键，系统关闭；系统关闭时，按下开/关键，系统开启。
注意系统上电后机组的运行状态将按照上次掉电时机组的运行状态，例如在掉电时系统若处于工作状态，那么上电之后系统将自动进入运行状态，无须用户手动开启。
作用二：测试液晶背光和液晶工作指示灯的绿色显示状态。
在系统上电之后处于开机等待状态时（本文将该状态定义为测试状态），按开关键将切换工作指示灯（此时呈绿色）和液晶背光之间，用于测试背光以及工作指示灯是否正常。
注意系统处于测试状态时的设置均不写入微处理器。
4．回车键作用一：进入选择的菜单界面，参数修改完毕后，按回车键确认并保存设定值。
进入菜单条或修改参数时，菜单和参数反显。
作用二：测试字符显示。
在系统处于测试状态时，按回车键后液晶显示屏上将显示常用ASCII 码，用于测试液晶字符显示是否正常。
5．退出键作用一：退出本级菜单界面至正常界面或上一级菜单界面。
作用二：参数修改过程中，按退出键放弃修改。
作用三：测试液晶反显。
在系统处于测试状态时，按退出键切换液晶显示屏反显和正显，用于测试液晶反显是否正常。
6．上移键作用一：在设定操作中增加显示的参数设定值。

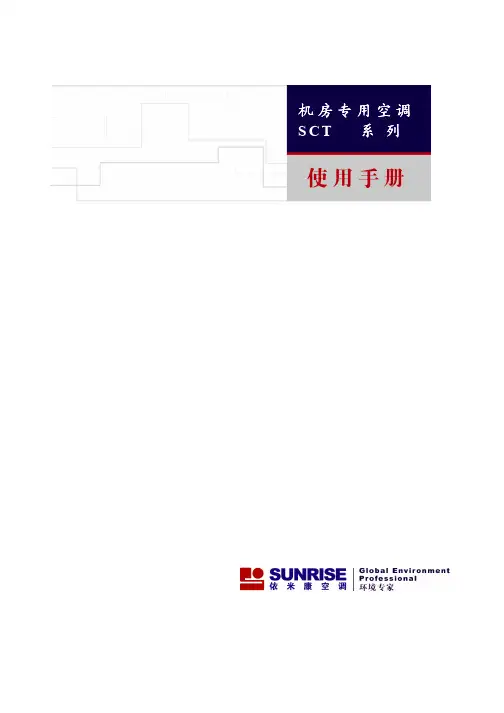

SC SCT T 系列机房空调本手册适用的空调机组信息本手册适用的空调机组信息：：机组型号 选件 机组序列号 电路图号本使用说明书（包括其它附件）随机组一起提供，请您妥善保管，以便于在需要时能随时查看。
万一此说明书不慎遗失或损坏，请直接向制造商索取。
亲爱的亲爱的依米康依米康依米康用户用户衷心感谢惠购依米康 SCT 系列机房空调。
为确保本产品的安全且经久无故障运行，在使用本产品之前请务必认真阅读本说明书及安全使用之注意事项。
目录1.安全 (1)1.1本手册中的安全标记 (1)1.2不遵守安全的条款危害 (1)1.3依米康空调主动的安全控制 (1)1.4依米康空调被动的安全措施 (2)1.5依米康空调满足的安全规范和标准 (2)2.机组概述 (3)2.1主要结构 (3)2.2主要性能参数 (3)2.3四种送、回风方式 (4)2.4型号说明举例 (5)3.制冷系统循环图 (6)4.机组的安装 (7)4.1到货时的检查 (7)4.2机房空调稳定运行对机房的要求 (6)4.3安装位置的确定 (7)4.4室内机与室外机落差和距离要求 (8)4.5安装材料的要求 (9)4.6室内机的安装 (9)4.7室外机的安装 (12)4.8 冷冻水管路的安装 (13)4.9皮带风机的安装与维护 (14)5.机组的调试,首次运行 (17)6.控制器的使用方法 (23)61特性概况 (20)6.2控制屏使用 (21)6.3参数描述 (24)7.故障诊断列表 (36)8.维护工作 (39)附图1吊装图 (40)附图2 电路图 (41)安全安全1.安全本手册包含了正确和安全使用、维护依米康机房空调的基本信息。
除了遵守总的安全标准以外，尤其要随时注意有特殊安全标记的地方。
1.1本手册中的安全标记：一般危险标志。
表明该内容的错误操作可能对人造成伤害。
：有电危险标志。
表明该内容操作有电，可能造成人员触电或损坏设施。
：警惕标志。
表明对该内容的操作要特别小心，否则会损坏空调机组或功能部件。
机房专用空调机操作手册佳力图机房8AD-08专用空调机：控制板由LCD图形显示屏和触摸屏键盘组成。
屏幕为三个区域（见下左图）：顶行为日期、时间，中间部份为显示对应标号的数据和信息，最底行为各种标号显示区（见下右图）。
操作：用手触摸底行任一标号就会出现下图，要求输入密码。
选择“级别一”输入1024后，就可登录系统。
1、开关机：登录系统后，触摸“系统状态”标号，on / off模式图符就会变成“开关”图，这时触摸开或关就可以开机或关机。
2、警报：登录系统后，触摸“警报”标号，就可看到现行报警信息和发生时间，也可查看或改变报警配置。
在警报条件发生时，伴有声音警告或公共警报输出，要消除声音告警和关掉公共警报输出，应按{响应警报键}。
3、历史事件：登录系统后，触摸“历史事件”标号，就可查看以前发生的50条故障记录。
4、时序：登录系统后，触摸“时序控制”标号，就可用on/off程序提供每周7天，每天4个变换点，对系统自动开机或关机控制；还可调整日期和时间显示。
5、图表记录：登录系统后，触摸“图表记录”标号，就可查看一天的温、湿度变化情况。
6、设定：登录系统后，触摸“设定”标号，就可检查和更改温、湿度等其它参数。
如：触摸“设定”标号，进入设定界面，通过左侧滚动条上下移动光标选择要修改的温度参数，按“+”或“-”来改变温度值。
7、试验模式：登录系统后，触摸“试验模式”标号，就可选择不同的运行状态，进人工强行输出量控制。
还可对传感器进行校对。
斯图兹机房专用空调机控制板：左边是显示屏，右边是操作按键。
显示屏：顶行显示：信息Info、控制Control、维护Service菜单和显示时间；中右边显示当前温、湿度，当有报警时中左边显示报警信息；底行显示当前运行状态图。
操作按键：顶排键“＜”和“＞”是光标移动键，“＜”是左移或下移键，“＞”是右移或上移键。
第二排“OK”键是确认键。
第三排“RESET”是复位键，其右侧的灯是红色时表示有故障，绿色时为无故障。
