排水管道安装注意事项本工程室内排水管采用机制铸铁管,机制铸铁管采用加强卡箍连接。
室内雨水管采用HDPE管(A栋裙楼)和镀锌无缝钢管(BC栋),HDPE管采用热熔连接,镀锌无缝钢管采用焊接。
1.机制铸铁排水管安装(1)铸铁管安装方法如下图:(2)铸铁管安装方法①将接口处的管外表面擦洗干净,将不锈钢卡箍先套在接口一端的管身上。
②在管接口外壁涂一些肥皂水作为润滑剂,将橡胶圈的一端套在管接口上(一般是套在已固定好的管子或管件这一端),并应套入至安装(主止水橡胶带处)规定深度。
③将橡胶圈的另一头向外翻转。
④将要连接的管件或直管的管口放入翻转的橡胶圈内,校准方位,与另一管端接口挤实,把翻转的橡胶圈口翻回正常状态。
⑤再次校准管道的坡度、垂直度、方位,初步用支(吊)架固定住管道、移动不锈钢卡箍套在橡胶圈外合适的位置,用专用套筒力矩扳手拧紧卡箍的紧固螺栓。
对于有四道夹板的大口径管箍,中间的紧固螺栓先拧紧之后,再紧外侧的夹板螺栓,在所有情况下,夹板的紧固需交替进行,以便不锈钢舌板均匀收紧,直至力矩扳手滑扣,接口就算完成,然后将支(吊)架上螺栓拧紧,使管道牢固地定位。
(3)管道安装要求排水立管安装要自下而上进行,立管上要按图纸设计和规范要求设置检查口,横管安装在地面预制完成后进行连接。
排水水平管道按图纸标高进行施工,并保证规范规定的坡度。
排水管道横管与横管、横管与立管连接采用斜三通;立管与排出管端部连接及排出管的转弯处也采用斜三通,三通一端安装堵头式清扫口,以便于维修清扫。
排水管连接管口要对齐,并且每个管口断面要保持平直,在接口两侧设置支架保证管道顺直。
①排水立管安装根据施工图校对预留孔洞位置和尺寸,或在楼板上画上标记剔凿洞孔。
若需断钢筋,须征得监理等有关人员同意。
a 检查口立管安装时,应使检查口向外与墙成45°角度,便于检修操作。
b 按图施工,采取措施使立管垂直,将立管临时固定牢固,然后进行打口处理。
c 立管安装完毕后,用不低于楼板用强度等级的砼灌满堵实,拆除临时支架。
管道安装管道是工业生产中常见的输送介质和能量的设备,广泛用于输送液体、气体和固体颗粒等物质。
在工业生产中,合理安装管道不仅能够保证正常的生产运行,还能提高工作效率和安全性。
本文将介绍管道安装的一般原则、注意事项以及一些常用的安装方法。
管道安装的一般原则合理安装管道需要遵循以下一般原则:1.确定设计方案:在开始管道安装前,应先制定详细的设计方案,确定管道的材质、规格、布局等。
设计方案应考虑到生产工艺要求、环境条件以及设备间的连接等因素。
2.保证施工质量:管道安装过程中,施工质量的保证至关重要。
管道连接的密封性、安装的稳定性以及管道的保温性能等都要经过详细的施工验收。
3.控制工程成本:在管道安装过程中,需要合理控制工程成本。
这包括选用合适的材料、合理使用工艺和技术手段,以及优化布局等。
管道安装的注意事项在进行管道安装时,还需要注意以下几点:1.材料选择:根据工艺要求和介质特性选择合适的管道材料。
常见的管道材料包括钢材、不锈钢、塑料等。
在选择材料时,需要考虑管道的耐压性、耐腐蚀性以及温度适应性等因素。
2.管道布局:合理的管道布局可以改善生产效率和安全性。
在进行管道布局时,需要考虑管道的长度、弯头的数量和角度、支撑方式以及易于维护的考虑。
3.管道连接:管道连接的质量直接影响到管道的使用效果。
常见的管道连接方式有焊接、螺纹连接、法兰连接等。
在进行管道连接时,需要保证连接牢固、密封可靠,并采取相应的防腐措施。
4.安装检查:在管道安装完成后,需要进行安装检查。
这包括对管道连接进行漏检、对支架和固定件进行验收、对管道保温层进行检查等。
安装检查的目的是为了发现和纠正可能存在的问题,确保管道安装质量。
管道安装的常用方法管道安装的方法有很多种,下面介绍几种常见的方法:1.焊接法:焊接是一种常用的管道连接方式,适用于连接钢管、不锈钢管等材质的管道。
焊接法要求焊工具有一定的技术水平和经验,并且需要进行相应的焊接工艺控制。
XXX建工集团有限公司XXX镇城市棚户区改造项目(X标段)X X X镇城市棚户区改造项目给水排水管道及配件安装施工方案职务职称编制职务职称审批日期年月日XXX建工集团有限公司2019年4月目录第一章工程概况 (1)一、工程基本概况 (1)二、给水排水、消火栓管道及配件安装工程概况 (2)第二章编制依据 (5)一、合同文件及地方法律法规 (5)二、主要标准、规范、文件 (5)第三章施工准备 (6)一、总体部署 (6)二、技术准备 (7)三、机具准备 (7)四、人员准备 (8)第四章施工方法 (9)一、分项系统施工工艺流程 (9)二、剪力墙部分施工 (10)三、施工配合方法及技术要求 (11)四、室内给水PPR管安装 (13)五、室内排水PVC管安装 (18)五、室内消防管道及设备安装 (23)第五章绿色施工、安全文明施工措施 (26)第六章施工质量控制措施 (27)一、准备阶段质量控制 (27)二、过程中质量控制 (28)三、“四检”制度 (28)第一章 工程概况一、 工程基本概况XXX 酒镇城市棚户区改造项目X 标段位于XXX 镇,共9栋住宅总建筑面积33097.34㎡,建筑层数为6~8层,无地下室,地上设计有架空层,结构类型为框架结构和框架剪力墙结构;地基基础设计等级均为丙级,建筑安全等级均为二级,抗震设防烈度为6度,合理使用年限为50年。
各栋号设计概况如下: 相关单位概况表:楼栋编号 建筑 面积 ±0.00建筑高度 总层数 层高 备注 17#楼 3584.05㎡ 771.450m 29.450m1+7 首层3.9m 以上3.0m 底部一层架空 18#楼 5381.73㎡ 771.450m 29.450m1+7 首层3.9m 以上3.0m 底部一层架空 19#楼 2735.8㎡ 一单元:762.000m 26.450m1+6 首层3.9m 以上3.0m 底部一层架空 二单元:761.550m 26.450m1+6 20#楼 3136.02㎡ 762.950m 29.450m1+6 首层 3.9m 以上3.0m 底部一层架空 21#楼 3145.84㎡ 一单元:746.850m 23.450m1+6 首层3.9m 以上3.0m 底部一层架空 二单元:746.400m 23.450m1+6 22#楼 3145.84㎡ 一单元:766.650m 23.450m1+5 首层3.9m 以上3.0m 底部一层架空 二单元:766.200m 23.450m1+5 23#楼 4411.11㎡ 一单元:748.200m 26.700m1+6 首层3.9m 以上3.0m 底部一层架空 二单元:747.700m 26.700m1+6 三单元:747.200m 26.700m1+6 24#楼 3145.84㎡ 一单元:746.550m 23.450m1+5 首层3.9m 以上3.0m 底部一层架空 二单元:746.450m 23.450m1+5 25#楼 4411.11㎡ 746.450m 26.700m1+6 首层3.9m 以上3.0m 底部一层架空 汇总 33097.34㎡序号项目内容1 工程名称XXX镇城市棚户区改造项目2 建设单位XXX投资有限责任公司3 设计单位XXX设计院有限公司4 监理单位XXX监理有限责任公司5 地勘单位XXX工程有限公司6 施工单位XXX建工集团有限公司7 工程地点XX镇二、给水排水、消火栓管道及配件安装工程概况1、室内给水系统本工程生活给水系统管道室内采用PPR给水塑料管,电热熔连接。

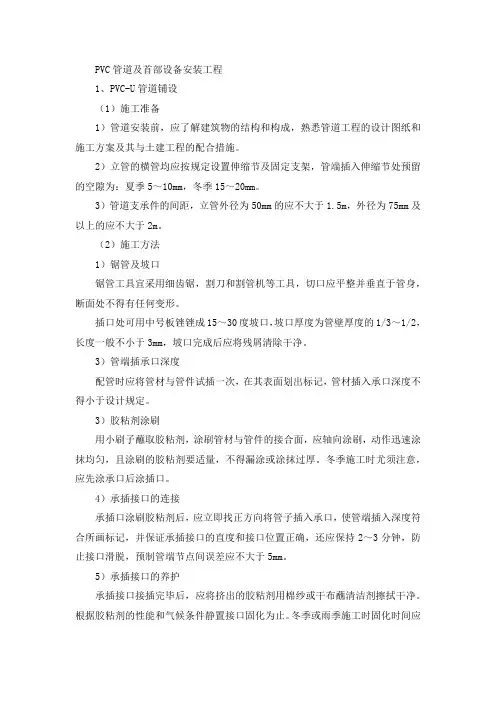

PVC管道及首部设备安装工程1、PVC-U管道铺设(1)施工准备1)管道安装前,应了解建筑物的结构和构成,熟悉管道工程的设计图纸和施工方案及其与土建工程的配合措施。
2)立管的横管均应按规定设置伸缩节及固定支架,管端插入伸缩节处预留的空隙为:夏季5~10mm,冬季15~20mm。
3)管道支承件的间距,立管外径为50mm的应不大于1.5m,外径为75mm及以上的应不大于2m。
(2)施工方法1)锯管及坡口锯管工具宜采用细齿锯,割刀和割管机等工具,切口应平整并垂直于管身,断面处不得有任何变形。
插口处可用中号板锉锉成15~30度坡口,坡口厚度为管壁厚度的1/3~1/2,长度一般不小于3mm,坡口完成后应将残屑清除干净。
3)管端插承口深度配管时应将管材与管件试插一次,在其表面划出标记,管材插入承口深度不得小于设计规定。
3)胶粘剂涂刷用小刷子蘸取胶粘剂,涂刷管材与管件的接合面,应轴向涂刷,动作迅速涂抹均匀,且涂刷的胶粘剂要适量,不得漏涂或涂抹过厚。
冬季施工时尤须注意,应先涂承口后涂插口。
4)承插接口的连接承插口涂刷胶粘剂后,应立即找正方向将管子插入承口,使管端插入深度符合所画标记,并保证承插接口的直度和接口位置正确,还应保持2~3分钟,防止接口滑脱,预制管端节点间误差应不大于5mm。
5)承插接口的养护承插接口接插完毕后,应将挤出的胶粘剂用棉纱或干布蘸清洁剂擦拭干净。
根据胶粘剂的性能和气候条件静置接口固化为止。
冬季或雨季施工时固化时间应适当延长。
(3)管道铺设管道沟槽应按施工放样中心线和槽底设计标高开挖。
如局部超挖,应用相同的土料填补夯实至接近天然密度。
沟槽底宽应根据管道直径及施工方法确定,接口槽坑应满足施工要求。
沟槽经过岩石、卵石等容易损坏管道的地段应挖至槽底下15cm,并用砂或细土回填至设计槽底标高。
管道安装完毕应填土定位,经试压合格后回填。
回填必须在管道两侧同时进行,填土应分层夯实或分层灌水沉实。
塑料管道回填宜在地面和地下温度接近时进行,管周填土不得有直径大于2.5cm的石子及直径大于5cm的硬土块。

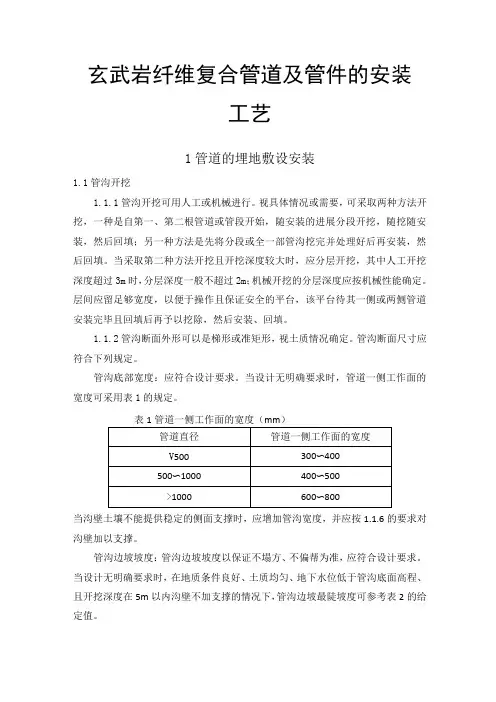

玄武岩纤维复合管道及管件的安装工艺1管道的埋地敷设安装1.1管沟开挖1.1.1管沟开挖可用人工或机械进行。
视具体情况或需要,可采取两种方法开挖,一种是自第一、第二根管道或管段开始,随安装的进展分段开挖,随挖随安装,然后回填;另一种方法是先将分段或全一部管沟挖完并处理好后再安装,然后回填。
当采取第二种方法开挖且开挖深度较大时,应分层开挖,其中人工开挖深度超过3m时,分层深度一般不超过2m;机械开挖的分层深度应按机械性能确定。
层间应留足够宽度,以便于操作且保证安全的平台,该平台待其一侧或两侧管道安装完毕且回填后再予以挖除,然后安装、回填。
1.1.2管沟断面外形可以是梯形或准矩形,视土质情况确定。
管沟断面尺寸应符合下列规定。
管沟底部宽度:应符合设计要求。
当设计无明确要求时,管道一侧工作面的宽度可采用表1的规定。
表1管道一侧工作面的宽度(mm)当沟壁土壤不能提供稳定的侧面支撑时,应增加管沟宽度,并应按1.1.6的要求对沟壁加以支撑。
管沟边坡坡度:管沟边坡坡度以保证不塌方、不偏帮为准,应符合设计要求。
当设计无明确要求时,在地质条件良好、土质均匀、地下水位低于管沟底面高程、且开挖深度在5m以内沟壁不加支撑的情况下,管沟边坡最陡坡度可参考表2的给定值。
表2深度在5m以内的管沟边坡最陡坡度管沟深度:应符合设计要求。
1.1.3在管道接头或需要进行人工操作的部位,在管沟开挖的同时应开挖满足操作要求的操作坑。
操作完毕,该坑应用回填材料仔细填好并压实,使管道在整个长度上形成稳定、连续的支撑。
1.1.4管沟沟底质量应符合以下规定。
沟底应保持连续、平整,无明显可见的圆石或尖角形石块及其它可能对管道产生集中载荷的硬质物;不得有悬空、沉陷。
在硬质土地区,沟底应向下深挖,然后铺放一层厚度最少为150mm的砂或其它回填材料作垫层,使管道稳定坐于垫层之上,形成紧密接触。
在流沙性土壤、有机土或体积随水分含量而变化的土壤地区,除按1.1.6做沟壁支撑特殊处理外应进一步深挖并用回填材料回填、压实,提供一个厚度不小于150mrn的人工基础。
室外给水管道及设备安装工艺标准(—)1范围本工艺标准适用于民用建筑群(小区),工作压力不大于的室外给水和消防管网的给水铸铁管及镀锌碳素钢管铺设安装。
2施工准备材料设备要求给水铸铁管及管件规格品种应符合设计要求,管壁薄厚均匀,内外光滑整洁,不得有砂眼、裂纹、飞刺和疙瘩。
承插口的内外径及管件应造型规矩,并有出厂合格证。
镀锌碳素钢管及管件管壁内外镀锌均匀,无锈蚀。
内壁无飞刺,管件无偏扣、乱扣、方扣、丝扣不全、2.2铁镐等。
2.2.3操作工艺3.1尺寸表表用大绳把清扫后的铸铁管顺到沟底,清理承插口,然后对插安装管路,将承插接口顺直定位。
安装管件、阀门等应位置准确,阀杆要垂直向上。
3.8室外地下消失栓底座下设有预制好的混凝土垫块或现浇混凝土垫层,下面的土层要求夯实(图)。
图—消火栓;—弯头底座;—法兰接管;—圆形阀门井好。
3.11 3.12 外观检查胶圈粗细均匀,无气泡,无重皮。
根据承口深度,在插口管端划出符合承插口的对口间隙不小于,最大间隙不大于表规定的印记。
将胶圈塞入承口胶圈槽内,胶圈内侧及插口抹上肥皂水,将管子找平找正,用倒链等工具将铸铁管徐徐插入承口内至印记处即可。
承插接口的环形间隙详见表。
铸铁管承插口的对口最大间隙表铸铁管承插口的环形间隙表3.12.3管材与管件连接处采用石棉水泥接口。
镀锌碳素钢管铺设:镀锌碳素钢管埋地铺设要根据设计要求与土质情况做好防腐处理。
其它施工工艺详见第二章。
单元水表安装:图3.15洒水栓安装见图。
3.16水压试验:对已安装好的管道应进行水压试验,试验压力值按设计要求及施工规范规定确定。
管道安装完毕,验收前应进行冲洗,使水质达到规定洁净要求。
并请有关单位验收,作好管道冲洗验收记录。
质量标准4.14.1.3检验方法:检查冲洗记录。
基本项目:管道的坡度应符合设计要求。
检验方法:用水准仪(水平尺)、拉线和尺量检查或检查测量记录。
金属管道的承插和套箍接口的结构及所有填料应符合设计要求和施工规范规定。

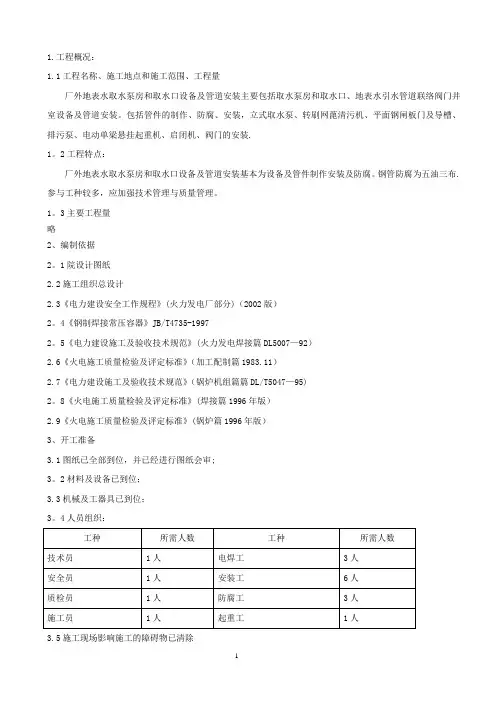

1.工程概况:1.1工程名称、施工地点和施工范围、工程量厂外地表水取水泵房和取水口设备及管道安装主要包括取水泵房和取水口、地表水引水管道联络阀门井室设备及管道安装。
包括管件的制作、防腐、安装,立式取水泵、转刷网蓖清污机、平面钢闸板门及导槽、排污泵、电动单梁悬挂起重机、启闭机、阀门的安装.1。
2工程特点:厂外地表水取水泵房和取水口设备及管道安装基本为设备及管件制作安装及防腐。
钢管防腐为五油三布.参与工种较多,应加强技术管理与质量管理。
1。
3主要工程量略2、编制依据2。
1院设计图纸2.2施工组织总设计2.3《电力建设安全工作规程》(火力发电厂部分)(2002版)2。
4《钢制焊接常压容器》JB/T4735-19972。
5《电力建设施工及验收技术规范》(火力发电焊接篇DL5007—92)2.6《火电施工质量检验及评定标准》(加工配制篇1983.11)2.7《电力建设施工及验收技术规范》(锅炉机组篇篇DL/T5047—95)2。
8《火电施工质量检验及评定标准》(焊接篇1996年版)2.9《火电施工质量检验及评定标准》(锅炉篇1996年版)3、开工准备3.1图纸已全部到位,并已经进行图纸会审;3。
2材料及设备已到位;3.3机械及工器具已到位;3。
4人员组织:3.5施工现场影响施工的障碍物已清除3。
6通讯设备已配齐4、主要施工机械及工器具的配置4.1主要施工机械:电焊机3台;25吨汽车吊1台;拖拉机1辆4。
2工器具:手动割刀2把;磨光机4台;卷尺1把;石笔及粉线若干;撬棍2根,大锤1把,3t、5t手拉葫芦若干;水准仪1台,精密水平尺1把,扳手1把,手锤1把,千斤顶1台,线锤1个,百分表1台,千分尺1把,塞尺1把,刮刀1把等。
5、施工工序及方法5。
1施工工序:设备清点→基础检查、划线及垫铁配置→设备安装→管件及管道安装→验收5.2施工方法5。
2.1地表水取水泵房设备及管道安装5。
2。
1。
1设备清点:对设备各部件进行认真检查,发现存在锈蚀、漏焊、焊渣、毛刺、铁宵、变形、缺件、损伤等问题,及时汇报,按照批准的缺陷修复单进行处理。
第一节管道及设备安装标准一、鼓风机的安装工艺<1>安装前准备:复测预埋套管及预留孔的尺寸、中心高程及间距;校核基础施工的实际中心、标高和几何尺寸,并检查减震器支撑板着地处的水平度、高程是否符合安装要求;<2>鼓风机安装<2.1>将减震器用螺栓紧固在设备底座上;<2.2>将鼓风机用起重机吊在基础上,调整其位置,使其纵横误差在允许范围内,在位基础上用色笔画出减震器支撑板在位基础上的位置;<2.3>将鼓风机吊起,在标记支撑板位置处涂抹专用粘合剂(厂方供货),涂抹应适当,厚度均匀,注意保护标记不被破坏。
将机组再次吊起放在碎基础上,减震器支撑板应与其抹胶前位置标记严格对正,禁止水平方向移动,减震器与基础接触面良好,其接触面积符合厂家规定要求。
<3>安装风机压缩机汽缸,水平度调整合格后方可固定。
<4>打开压缩机入口处挡板,清理入口,以免有杂物及灰尘进入压缩机汽缸。
<5>安装过滤器及滤芯,上紧过滤罩。
<6>向压缩机内加注润滑油,油位必须在视镜中心线上。
如油位过高润滑油将进入汽缸,影响汽缸正常工作。
如油位过低,会使轴承、齿轮机械受损。
<7>安装风机电机。
<8>安装皮带轮。
向轴承处加注风机专用高速润滑脂。
<9>安装三角带。
(注意:安装时,在抬升过程中,为防止意外事故,电机绞接支架应逐渐垫高。
安置好三角带后,电机绞接支架通过手工或液压千斤顶缓缓降至原位。
)vlθ>对风机做隔音处理。
<11>连接排气口与主风管相连的法兰。
<12>试运行前如果鼓风机需要解体检查,按照设备技术文件的规定,先进行解体及各部位检查,解体由供货方主持,我方配合,积极做好准备工作,按要求做好每一部件的清洗及调整工作;解体时应严格听从指挥,杜绝乱拆乱卸,注意对设备部件的保护,作好保卫工作,严禁无关人员入内。
<13>根据设备技术文件规定向各润滑点加入润滑油(脂)。
雨水管道及配件安装材料质量要求(1)铸铁排水管及管件应符合设计要求,有出厂合格证。
(2)塑料排水管内外表层应光滑,无气泡、裂纹,管壁厚薄均匀,色泽一致。
直管段挠度》1%。
管件造型应规矩、光滑,无毛刺。
承口应有梢度,并与插口配套。
并有出厂合格证及产品说明书。
(3)碳素钢无缝钢管应有产品合格证,管材不得弯曲、无锈蚀、无飞刺、重皮及凹凸不平等缺陷。
(4)钢管、管卡、螺栓、螺母、油、麻、垫、电焊条符合设计要求。
雨水钢管管道安装操作工艺1、管道在焊接前应清除接口处的浮锈、污垢及油脂。
2、当壁厚W4mm,直径W50mm时应采用气焊;壁厚三4.5mm,直径三70mm时应采用电焊。
3、不同管径的管道焊接,连接时如两管径相差不超过管径的15%,可将大管端部缩口与小管对焊。
如果两管相差超过小管径15%,应加工异径短管焊接。
4、管材壁厚在5mm以上者应对管端焊口部位铲坡口,如用气焊加工管道坡口,必须除去坡口表面的氧化皮,并将影响焊接质量的凹凸不平处打磨平整。
5、不得开口焊接支管,焊口不得安装在支吊架位置上。
6、管道穿墙处不得有接口(丝接或焊接),管道穿过伸缩缝处应有防冻措施。
7、碳素钢管开口焊接时要错开焊缝,并使焊缝朝向易观察和维修的方向上。
8、焊接时先点焊三点以上,然后检查预留口位置、方向、变径等无误后,找直、找正、再焊接,坚固卡件,拆掉临时固定件。
质量标准主控项目1、安装在室内的雨水管道安装后做灌水试验,灌水高度必须到每根立管上部的雨水斗。
检验方法:灌水试验持续1h,不渗、不漏。
2、雨水管道如采用塑料管,其伸缩节安装应符合设计要求。
检验方法:对照图纸检查。
一般项目1、雨水管道不得与生活污水管道相连接。
检验方法:观察检查。
2、雨水斗管的连接应固定在屋面承重结构上。
雨水斗边缘与屋面相连处应严密不漏。
连接管管径当设计无要求时,不得小于100mm。
检验方法:观察和尺量检查。
成品保护1、预留管口的临时丝堵不得随意打开,以防掉进杂物造成管道堵塞。
管道工程施工方法一、施工准备1、管道安装应与土建及其它专业密切配合,对有关的建筑结构、支架、预埋件、预留孔、沟槽垫层及土方工程等质量,应按设计和相关的施工规范及验收标准进行检查验收,合格后方可进行管道安装。
2、与管道连接的设备找正调平和固定完毕。
3、必须在管道安装前完成的有关工序如清洗、脱脂、内部防腐等已进行完毕并验收合格。
3、管材、管件及阀门等已按设计要求检验合格,且具备有关的技术证件并核对无误,内部已清理干净。
不存杂物。
二、施工流程1、室外管道安装:放线→坐标及标高测量→沟槽开挖→井体砌筑、沟槽检验→管架制安→管材、管件及阀门检验→管道及附件预制加工→管道焊接→管道安装→管道试压→管道防腐→管道保温→管沟回填。
2、室内管道安装:放线→坐标及标高测量→管架制安→管材、管件及阀门检验→管道及附件预制加工→管道焊接→管道安装→管道试压→管道防腐→管道保温。
三、定线测量1、按设计图纸对管线起点、终点、中间各转角点在地面上定位,对系统的固定支架、检查井、阀门井等在管线定位后,用尺丈量确定位置,放线后应设置施工控制桩,防止沟槽开挖时,中心桩被挖掉造成施工困难。
2、在管线起点、终点,管道固定支架等部位用水准仪标定临时水准点,两固定支架之间的管道支架、管道、检查井及阀门井、地面建筑高程,可用固定支架高程进行相对控制。
四、沟槽开挖1、在地下水位较高的地区或雨季施工时,应采取降低水位或设置潜水泵等排水措施,及时清理沟内积水。
2、土方开挖时必须按实际需要设置临时道路,并设护栏,夜间必须设置照明灯或指示灯。
3、土方开挖前必须先测量放线,测设高程,在挖掘土方的施工中,应进行中线、槽断面、高程的校核,在挖槽中应严格控制槽底高程,防止超挖。
4、人工开挖且无地下水时,槽底预留值宜为0.05~0.1m;机械开挖或有地下水时,槽底预留值不应小于0.15m,管道安装前应人工清底至设计标高,并无积水。
5、局部超挖部分应回填夯实,当沟底无排水时,超挖在0.15m以内,可用原土回填,其密实度不应低于原地基天然土的密实度;超挖0.15米时,可用石灰土或砂处理,其密实度≥95%,当沟底有地下水或沟底土层含水量较大量,可用天然砂回填。
一、给水管道及配件安装〔一〕给水管道施工1、材料质量要求(1)外观质量要求: 1〕水表规格应符合设计要求及供水公司确认,表壳铸造法规,无砂眼、裂纹,表玻璃无损坏,铅封完整。
2〕阀门规格型号符合设计要求,阀体铸造法规,外表光滑、无裂纹,开关敏捷、关闭严密,填料密封完好无渗漏,手轮完整、无损坏。
3〕给水塑料管、复合管及管件应符合设计要求,管材和管件内外壁应光滑、平整,无裂纹、脱皮、气泡,无明显的痕迹、凹痕和严峻的冷斑;管材轴向不得有扭曲或弯曲,其直线度偏差应小于 1%,且色泽全都;管材端口必需垂直于轴线,并且平坦;合模缝、浇口应平坦,无开裂。
管件应完整,无缺损、变形;管材和管件的壁厚偏差不得超过 14%;管材的外径、壁厚及其公差应满足相应的技术要求。
(2)室内给水管材、管件应符合标准: 1〕室内给水铸铁管应符合《连续铸铁管》标准,给水铸铁管件应符合《给水灰口铸铁管件》标准。
给水铸铁管件和连接形式主要是承插式,其次是法兰式。
管件品名有:全承丁字管,双承丁字管,三盘丁字管;承插单盘排气管;全承十字管;90°、45°、22.5°、11.25°承插弯管和双承弯管,90°、45°、双盘弯管,插盘短管;承插渐缩管、套管;承堵,插堵;承插池水管;乙字管;盲法兰盘共25 种,常用的为 20 种。
管件的承插口尺寸与标准一样。
现为了在工作中便于查阅。
3)室内给水镀锌钢管符合《低压流体输送用镀锌钢管》标准。
镀锌钢管是室内给水工程中最常用的管材,按其壁厚不同分为薄壁管、一般管和加厚管三种。
薄壁管不宜输送介质,一般管工作压力为PN=1.0MPa,加厚管工作压力PN=1.6MPa。
4)给水PP-R 管、PE 管和管件符合《给水用硬聚氯乙烯〔PVC-U〕管材》标准和《给水用硬聚氯乙烯管件》要求。
给水聚丙烯〔PP〕管符合和给水聚乙烯〔PE〕符合现行行业标准,管件由生产厂家配套供给。
4、设备和管道安装工程施工方案一、概述1、管道组成件及管道支承件的验收、检验及复检。
1.1 管道组成件及管道支承件必须具备制造厂家的产品质量证明书、出厂合格证,其质量不得低于设计文件及国家现行标准的规定。
1.2 管道组成件及管道支承件的村质、规格、型号、质量应符合设计文件的规定,其外观检验合格,不合格者严禁使用。
1.3 输送易燃易爆流体的阀类,应逐个进行壳体压力试验和密封试验,不合格者不得使用。
1.4 输送设计压力小于等于1Mpa 且设计温度为-29℃~186℃非可燃流体、无毒流体管道的阀类,应从每批中抽查10%,且不得少于1个,进行壳体压力试验和密封试验。
当不合格时,加倍抽查,仍不合格时,该批阀门不得使用。
1.5 阀类的壳体试验压力按设计文件进行、如无规定时,试验压力不得小于公称压力的1.5倍,试验时间不得小于5min,以壳体不开裂,填料无渗漏为合格,密封试验压力按公称压力进行,以阀瓣密封面不漏为合格。
1.6 经液体压力和密封试验合格的阀类,应尽快排尽内部积水,干燥后密封面上涂防锈油,关闭阀门、封闭出入口,做好标识,置于防雨棚内。
1.7 按规定应进行复检的材料,必须经复检合格后方可使用。
1.8 阀体附件在阀体试验时应采取防护措施,以防受损。
1.9 经验收检验、复检合格的管道组成件及管道支承件均应立即予以标识,并填写记录。
2、管道加工2.1 管子切割2.1.1 镀锌钢管和管径小于等于50mm的碳素钢焊接钢管用钢锯或机械切割,但管径小于等于32mm的钢管不得用挤压式割刀切割.2.1.2 管径大于50mm的焊接钢管,钢板卷管采用氧乙炔火焰切割.2.1.3 不锈钢管,有色金属管采用等离子或机械刀法切割,切割不锈钢管拱砂轮为专用砂轮片,不得用于切割碳钢管子。
2.1.4 给排水铸铁管用专用电锯切割。
2.1.5 塑料管用专用砂轮切割器或钢锯切割。
2.1.6 管子切口表面平整,无裂纹(尤其铸铁管),重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑及明显割痕等。
一、适用范围适用于建筑工程中水系统管道及设备安装工程。
二、施工准备2.1 技术准备1.施工图纸经设计单位、建设单位、施工单位会审,并办理会审记录。
2.编制施工方案,做好技术、环境、安全交底。
3.根据施工图纸及现场实际情况,绘制施工草图。
2.2 材料、设备要求1.主材镀锌钢管、铸铁排水管、塑料管、复合管等及其配件。
(1)镀锌钢管、管件内外壁镀锌饱满光洁、壁厚均匀无锈蚀、砂眼、气泡、裂纹,丝扣不得出现偏扣、乱扣、丝扣不全等现象,符合设计要求,具有出厂合格证、材质检测证明。
(2)铸铁排水管、管件壁厚均匀,造型规矩,无粘砂、毛刺、砂眼、裂纹现象,承口内外光滑整洁,法兰压盖、光管端口平整,符合设计要求,具有出厂合格证、材质检测证明。
(3)塑料管、管件标明规格、公称压力、生产厂名或商标等标识,包装上应标有批号、数量、生产日期和检验代号。
内外壁应光洁平整,无气泡、裂纹、脱皮、分解变色线和明显的痕纹、槽沟、凹陷、杂质等,色泽一致;管材、管件宜用同一厂家产品,符合设计要求,具有产品合格证及有关部门的检测报告。
(4)复合管等及其配件内外应光洁平整,无色差、分解变色线、气泡、砂眼、裂纹、脱皮、痕纹及碰撞凹陷;管材、管件宜用同一厂家产品,符合设计要求,应有出厂合格证及材质检测报告。
2.主要设备格栅、变频水泵、补水设备、投药设备、消毒设备及配件等,符合设计要求,并有出厂合格证及材质检测报告、设备使用说明书。
3.辅料(1)各种管卡、粘结剂(宜用与管材同一厂家产品)、油麻、螺栓、螺母、垫圈等应有产品合格证。
(2)焊条应有产品合格证并与母材相匹配。
(3)水泥强度等级不低于32.5级,应有产品合格证和出厂检验报告,进场后应取样复试合格。
2.3 主要机具1.机具:套丝机(板)、切割机、弯管机、试压泵、热熔机、电气焊机等。
2.工具:管钳、扳手、手锯、手锤、錾子、手电钻、管剪、扩管器、弯管器、脚手架、人字梯、游标卡尺、钢卷尺等。
2.4 作业条件1.埋设管道的管沟或基底回填土应平整、夯实,无突出的坚硬物。
管道安装施工方案一、工程概况:1.1工程名称:XXX一期焦化工程A焦炉本体区管道安装工程.1.2工程地点:XXX。
1.3管道主要施工内容为:A焦炉本体加热煤气管道、冷凝液排水管道、除炭空气管道、沿炉顶集气管布置煤气管道。
管道的最大壁厚为10mm,最大直径为1820mm。
其中焦炉煤气主管道为DN900×10全长120.81米,高炉煤气主管道为DN1800×10全长122.41米;二、编制依据2.1施工图纸2.2现行的国家、行业标准、规范:2.2.1GB—97《工业金属管道工程施工及验收规范》2.2.2GB-98《现场设备、工业管道焊接工程施工及验收规范》2.2.3《管道设备及平台扶梯涂漆技术规定》JNBJ-02-04—952.2.4《工业企业煤气安全规程》GB6222—862.2.5《工业设备及管道绝热工程施工及验收规范》GBJ126—89三、施工准备3.1技术文件筹办:3.1.1图纸会审、施工方案编制及焊接工艺评定;3.1.2根据管道单线图编制焊口图。
肯定现场安装活口及预制管段号。
3.1.3根据管道单线图、平面图、流程图进行技术交底,编制施工计划。
3.2管道技术人员根据编制好的焊口图和相干文件将图中需进行加工的管件(如:弯管、压制三通等)列出详细的清单并提交给专业的加工厂家开始管件的加工。
3.3在现场搭设钢平台20×10m一座,以便管道的组对与连接。
3.4施工材料筹办:与甲方分别好各自的供货范围,由甲方提供的材料,向甲方申请领用,运至施工现场;由施工单位提供的(包孕耗费材料),提出物质申请计划,及时采购到位。
3.5施工人员准备:根据现场施工条件,合理组织管道安装人员(人力计划详见附表)。
3.6施工机具准备:根据现场施工条件,合理组织管道安装的施工机具(施工机具详见附表)。
四、施工措施4.1管道施工安装程序如下图4.2材料收支库及检验:4.2.1所有材料出库时都必须按设计的要求对其外观、数量、规格、尺寸、型号等进行检查、核对,如果有问题,不能使用,并通知供货单位及时进行退换。
第十一节管道设备、管道及管件的安装及案例管道是由管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置,是整个海水淡化工程中最重要的组成部分之一。
本节将针对不同的管道与管件的不同特性,简要描述管道与管件的具体安装操作方法以及安装过程中的注意事项。
1.管道与管件的分类及特点现场管道可以分为预制管道(碳钢衬胶/衬塑管道、框架类设备内部管道等)和现场加工管道(双相不锈钢管道、不锈钢气管、PE管道等)两大类,但是,无论是预制管道还是现场加工管道,均需要各种各样的管道连接件才能将其连接成为一个完整的管路系统。
根据海水淡化工程的实际情况,通常按照以下方法对管道进行分类:1)按照管道材质分可以分为双相不锈钢管道(包括双相不锈钢2205、2507等,如海水淡化系统高压海水以及浓水部分的管道),不锈钢管道(304、316L等,如工艺用气管路),碳钢衬胶/塑管道(如系统中低压海水管路),PE/UPVC等塑料管道(如加药系统管路,超滤框架内部管路,反渗透产水取样管路等),玻璃钢管道等。
2)按照系统压力分可分为高压管道和低压管道。
其中高压管道主要指反渗透系统高压泵出口至反渗透膜容器进口之间部分以及反渗透浓水侧相关管路。
3)现场管道还可按照其过流介质的不同分为气管和水管,水管又可以分为海水管道和淡水管道。
管件是将管子连接成管路的零件。
根据连接方法可分为承插式管件、螺纹管件、法兰管件和焊接管件四类。
多用与管子相同的材料制成。
有弯头(肘管)、法兰、三通管、四通管(十字头)和异径管(大小头)等。
弯头用于管道转弯的地方;法兰用于使管子与管子相互连接的零件,连接于管端,三通管用于三根管子汇集的地方;四通管用于四根管子汇集的地方;异径管用于不同管径的两根管子相连接的地方(例如水泵的进水口、母管与支管的连接部分等)。
图11-1 各种常见的管件2.管道及管件的安装程序同其它设备诸如泵、反渗透膜组等一样,管道及管件的安装也必须按照一定的程序进行。
管道及管件的安装一般遵循以下程序(参照GB 50235-2010 工业金属管道工程施工规范):准备验收安装试压验收2.1 管道及管件的安装准备工作管道安装的施工准备工作主要包含两个方面:施工技术准备和施工现场准备。
施工技术准备主要是指:1)配管的安装有完善的工艺规范并形成工艺指导书;2)完成技术交底;3)组织工程技术人员进行工艺审图,管道组成件应完整、齐全,管道的连接型式、材料编号等清楚,方便施工,并参加图纸会审,熟悉图纸,设计资料及有关规定的文件。
施工现场准备主要是指:1)施工现场达到“四通一平”,并能满足施工要求;2)土建及设备安装均施工完毕,并已进行交接手续;3)施工用机械,设备均已进入现场;4)相关的管道设备、管道以及管件均已经到场。
2.2 管道元件及材料的检验在完成第一步的准备工作之后,需要对管道元件及材料进行检验,主要工作包括以下几个方面:1)检查产品质量证明文件,并符合国家现行有关标准及设计文件的规定;2)根据国家现行有关标准及设计文件的规定对管道组成件的规格、材质、型号、数量和标识等进行核定,并进行外观质量和几何尺寸的检查验收,其结果应符合设计文件和相应产品标准的规定;3)防腐蚀衬里管道的衬里质量按国家现行有关标准的规定进行检查验收(碳钢衬胶管道、衬胶阀门等的衬胶是否完好无损);4)检查不合格的管道元件及材料不得使用,并做好标识和隔离;5)管道元件和材料在施工过程中妥善保管,避免混淆和损坏;6)其他随机试验文件的核对;7)管道及管件的标记,暂时不能使用的管子要尽量封闭。
除材料验收外,还要按照图纸核对:1)与管道连接设备已完成找正和固定;2)管道支撑件合格。
2.3 管道及管件的安装在进行管道及管件的安装时应当注意以下问题:1)应按管道系统号和预制顺序号进行安装。
2)泵管道安装时,应检查法兰密封面及密封垫片,不得有影响密封性能的划痕、斑点等缺陷。
当大直径垫片需要拼接时,应采用斜口搭接或迷宫式拼接,不得平口对接。
软钢、铜、铝等金属垫片,当出厂前未进行退火处理时,安装前应进行退火处理。
3)法兰连接应与管道同心,并应保证螺栓自由穿入。
法兰连接应使用同一规格螺栓,安装方向应一致。
螺栓紧固后应与法兰紧贴,不得有楔缝。
需加垫圈时,每个螺栓不应超过一个。
紧固后的螺栓与螺母宜齐平。
4)管道连接时,不得用强力对口,加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
5)合金钢管道上不应焊接临时支撑物。
6)管道上仪表取源部件的开孔和焊接应在管道安装前进行。
7)穿墙及过楼板的管道,应加套管,管道焊缝不宜置于套管内。
穿墙管长度不得小于墙厚。
穿楼板套管应高出楼面50mm。
穿过屋面的管道应有防水肩和防雨帽。
管道与套管之间的间隙应采用不燃材料填塞。
8)当管道安装工作有间断时,应及时封闭敞开的管口。
9)不锈钢管道与支架之间应垫入不锈钢或氯离子含量不得超过50×10-3g/L(50ppm)的非金属垫片。
10)埋地钢管的防腐层应在安装前做好,焊缝部位未经试压合格不得防腐,在运输和安装时应防止损坏防腐层。
11)与机器连接的管道,宜从机器侧开始安装,并应先安装管支架。
管道和阀门等的重量和附加力矩不得作用在机器上。
与机器连接的管道及其支吊架安装完毕后,应拆下接管上的法兰螺栓,在自由状态下所有螺栓应能在螺栓孔中顺利通过。
2.4 试压管道试压,应按试验压力相近的管道与设备可以作为一个系统进行压力试验,以平面工艺流程图为基础,将这些管道及设备组合在一起形成一个管道系统试压包。
试压前应做好联合检查,主要检查:1)管道系统试压前,先由责任工程师,和质量工程师进行管线检查;2)管道组成件、焊材的制造厂质量证明书及校验性检查和试验记录;3)管道的焊接工作记录;无损检测报告、热处理记录及硬度试验报告;4)静电接地测试记录;5)设计变更及材料代用文件;6)管道系统全部按设计文件安装完毕;7)管道支、吊架的型式、材质、安装位置正确,数量齐全,紧固程度焊接质量合格;8)焊接及热处理工作已全部完毕;9)焊缝及其他应检查的部位不应隐蔽;10)试压用的临时加固措施安全可靠;临时盲板数量正确,标志明显,记录清楚;11)管道的材质标记明显清楚;12)试验用的检测仪器量程、精度等级、检定期符合要求;13)对于试压过程中出现的问题应该做好详细的记录,并及时处理。
试压结束后应作好管道吹扫和清洗工作,吹扫和清洗应该断开易损设备,比如说能量回收装置、泵类设备等,结束后应及时将管线复位。
完成后应做好必要的防护,例如临时盲板,以及必要的防腐处理(防腐油漆等)等。
2.5 验收本阶段验收主要验收相关的加工安装试验记录,检查检验报告等文件;检查设计修改文件以及材料代用报告等;并核对现场施工中的遗留缺陷。
在遗留缺陷不影响后续施工的,经相关专业同意后方可完成管道安装验收。
3.管道及管件安装的技术要点1)管道安装一般按下列顺序进行:先地下管,后地上管;先大管后小管;先高压管后低压管;先不锈钢管、合金钢管后碳素钢管;先主管后支管。
预制好的管道运至现场,应按单线图标识的方向卸车和摆放,按单线图号核查管线方向,按管线编号顺序安装。
2)管道的焊接位置应避开应力集中区,便于焊接、热处理及检验。
3)管道安装坡度应符合设计要求,若设计无要求,应按介质流向的1‰坡度安装。
4)泵阀门安装前,应按设计文件的规定,核对型号,并应按介质流向确定其安装方向,用法兰和螺纹连接的阀门应在关闭状态下安装,焊接连接的阀门须在开启状态下安装,并应用氩弧焊焊接;5)试运转结速后,应做好下列工作: ○1、关闭泵的出入口阀门和附属系统的阀门;○2、输送易结晶、凝固、沉淀等介质的泵,停泵后,应及时用清水或其他介质冲洗泵和管路,防止堵塞;○3、放净泵内积存的液体,防止锈蚀和冻裂;○4、如长时间停泵泵放置,应采取必要的措施,防止设备玷污、锈蚀和损坏。
4.管道安装案例对于10000t/d的膜法海水淡化工程,其涉及到的管径大多在DN50-DN500之间,下面以公主港为例,简单介绍在其管道安装中所应具体注意的问题。
工艺管道施工内容及操作流程:针对该项目管道安装的一些技术要点:1)管道安装顺序:先地下管,后地上管;先大管后小管;先高压管后低压管;先不锈钢管后碳素钢管。
2)直管段两焊缝间距不小于150mm,且不小于公称外径;不宜在焊缝及其边缘上开孔,否则,被开孔周围一倍孔径范围内的焊缝,应全部进行无损探伤合格;3)公称直径200~550mm 的管道,可用弧形板拖扫,或将管子直立,同时以木锤敲打管壁,使管内的铁锈及污物彻底倾出;公称直径80~200mm 的管道,可用绑有破布、毛刷、钢丝刷的铁丝在管内反复拖拉,直至干净;公称直径等于或小于125mm 的管道,宜用压缩空气吹净;对于衬塑管道,宜按专门的标准进行。
4)管子对口时应检查组对的平直度,其允许偏差为1mm/m,但全长的最大累计偏差不得超过10mm。
5)法兰装配时,应使其密封面与管中心线垂直,偏差不应超过0.25%,且不大于2mm。
6)装配法兰时,应先在上方进行定位焊接,用法兰角尺沿上下找正,合格后点固下方,在找正左右两侧并进行定位焊。
7)如需在同一管段的两端焊接法兰时,应将管段找正、找平,先焊好一端法兰,然后依次法兰为基础用线锤或水平尺找正后,再装配另一端的法兰,如下图11-2 所示:图11-2法兰螺孔装配位置8)在自由状态下所有的螺栓应能顺利通过螺孔。
法兰的间距及平行偏差应符合表11.1规定:自由状态下法兰间距及允许平行偏差表4.1管道级别间距mm平行偏差mmDN≤300DN〉300A级或I类垫厚+1.5 0.4 0.7 B级或II、III类垫厚+2.0 0.6 1.0C级或IV类垫厚+2.5 0.8 1.2图11-3 法兰转配示意图9)法兰连接应保持同轴性,两法兰的螺孔错位不应超过孔径的5%。
10)每对法兰使用的螺栓、螺母安装方向应一致。
在直立的管道上,单头螺栓的头部宜在法兰的上方,螺母在下方。
11)拧紧螺母时应对称均匀,大于M14D 螺母一般按下列三步拧紧,小于或等于M14 的螺母可省去第二步,如图 4.3 所示。
图11-4 螺母拧紧步骤12)当管道靠近墙壁、楼板、地坪、管沟、设备及其它不便于拧紧法兰螺栓的场合时,应先拧难于操作一侧的螺栓。
13)不锈钢螺母及M30 以下的其它螺母在拧紧时,不得使用加长套管,锤击扳手或两人合,力的办法。
拧紧后的螺栓应受力均匀,松紧适度。
14)不得用强硬紧螺栓的方法消除法兰的歪斜或间距过大。
螺栓紧固后法兰平行及径向位移应符合表11.2 的规定:紧固状态下法兰平行及径向位移的允许偏差表4.2管道级别公称通径平行度偏差mm a1-a2径向位移mm b图例A级或II类≤2500.10 0.15 〉250 0.15 0.2B级或III类≤2500.20 0.25 〉250 0.25 0.30C级或IV类≤2500.30.35 〉250 0.4015)紧固后的螺栓其外露螺纹长度不应大于两倍螺距,与螺母外端面平齐为佳。
